Осуществление монтажа труб
Как провести канализацию правильно? Канализация в квартире своими руками должна производиться согласно правилам. Чтобы разводка сантехники в ванных была правильной и качественной, следует запомнить рекомендации:
- во время установки сетей канализационной системы самым сложным и ответственным является процесс монтажа унитаза. Это изделие с канализацией соединяется при помощи труб из пластикового материала, параметры диаметра которых 110 мм;
- далее можно сделать плавный переход к трубным элементам с размером диаметра 50 мм;
- не стоит сразу на такой размер диаметра устанавливать переходник. Подходящим вариантом будет применение небольшого мостика в диметре 100 мм, а уже потом можно переходить на размер диаметра 50 мм;
- слив и уклон монтируются на одном уровне. Стыки прочно фиксируются;
- нежелательно применять переходники с прямым углом. Подходящим вариантом будет применение 2 углов по 45 градусов;
- обычно разводка в ванных и подключение ванной к канализации не требует сварку труб;
- после этого канализация в ванной комнате полностью собирается – трубы вставляются одна в другую через прокладки, благодаря чему обеспечивается высокий уровень герметичности;
- для хорошей фиксации сетей горячего и холодного водопровода можно использовать силиконовый герметик. Благодаря этому средству обеспечивается прочное фиксирование всех частей канализации. Кроме этого она не лопнет во время запуска и будет производиться в нормальном режиме;
- в конце делается врезка в канализацию и подключение к канализации.

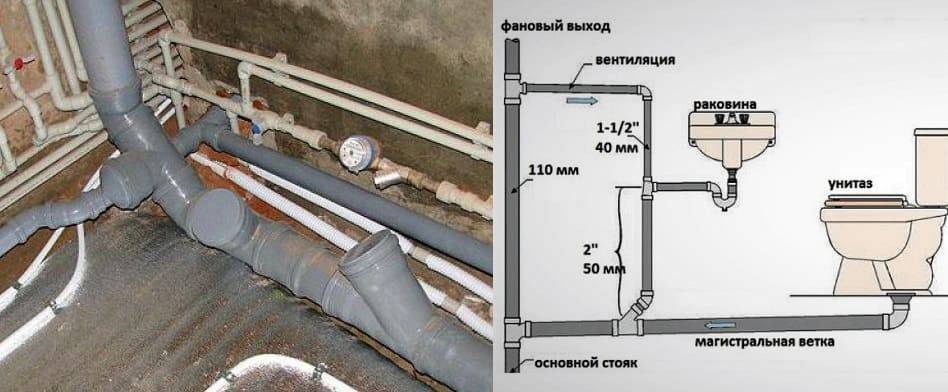

Для начала нужно разметить расположение труб и сантехнических приборов
Крепить канализационные трубы лучше неподвижно при помощи хомутов
Расстояние между опорами должно быть не менее 1 метра
Состыковка пластиковой и чугунной труб
Скрытый монтаж
Открытый монтаж
Минимум соединений — больше надежность
Этапы работ по устройству канализации своими руками
Последовательность работ по монтажу септика и прокладке труб для канализации как внутри дома, так и на участке смотрите в нашей видеоинструкции.
Расчёт необходимого объёма септика
Важное замечание − объём септика прямо пропорционален количеству сточных вод. Причём, если таких ёмкостей несколько, складываются объёмы всех его камер
Вне зависимости от вида накопителя, его объём должен превышать трёхдневную суточную норму потребления на каждого человека. При среднем показателе в 200 л минимальный объём выгребного бака – 600 л на человека
При экономном расходе воды эти показатели, естественно, могут меняться. Рассчитать необходимый объём септика можно, используя специальный калькулятор ниже.
Калькулятор расчёта необходимого объёма септика
Установка и оборудование резервуара для канализации
Последовательность монтажа септика и фильтрующего колодца:
| Фото | Действия |
| Первый этап – устройство котлована. Запас должен быть не менее 20 см с каждой из сторон. | |
| Для установки септиков в котлован рекомендуется использовать подъёмную строительную технику, так как некоторые модели имеют довольно значительный вес. | |
| Заполнение ёмкости водой нужно производить в каждую из них поочерёдно, не допуская разницы уровня в секциях более чем 15 см. | |
| Засыпаем септик песко-цементной смесью, которая предотвратит ёмкость от деформирования. | |
| Следующий этап – монтаж подводящей трубы. Если трубопровод не предполагает установки ревизионных колодцев, то при длине трассы до 15 м оптимальный диаметр трубы − 110 мм, до 20 м – 160 мм, а до 25 м – 200 мм. | |
| При необходимости утепляем септик. Категорически запрещено заглублять горловины ниже уровня грунта, чтобы избежать подтопления септика талыми водами. | |
| После установки ёмкость обязательно выравнивается по уровню. | |
| Начинаем обустройство фильтрующего колодца. Оптимальное расстояние от септика до поля фильтрации − от 1 до 3 м. | |
| На дно засыпается гравий примерно метровым слоем. Далее идёт монтаж и стыковка отводной трубы. | |
| Колодец укрывается железобетонной крышкой с отверстиями для люка и вентиляционного канала. |
Прокладка труб от резервуара к дому
Важнейшее условие работы всей системы – соблюдение угла наклона, который составляет 2 см на 1 п. м.!
Лучше, чтобы трубопровод от дома к месту слива шёл без углов и изгибов. Если необходимо изменить направление, обязательным условием будет устройство ревизионного колодца. Все соединения труб и фитингов должны проводиться с использованием необходимых уплотнителей.
- Ванная комната и туалет правильнее устанавливать как можно ближе друг к другу, что позволяет подключать его к одному стояку.
- Унитаз подключается непосредственно к основному стояку без врезок!
- Другие сантехнические приборы подключаются выше уровня унитаза, это исключит попадание фекальных масс в отводные линии.
- Запрещается устанавливать стиральные машины или раковины в местах поворотов трубопровода!
- Поворот трубопровода необходимо выполнять поэтапно, используя несколько угловых колен. К примеру, два по 45° или три по 30°, это обеспечит более плавный поворот и позволит избежать засорения.
- Для стояка должна быть выполнена система вентиляции, для этого на крыше монтируется фановая вытяжка.
- Максимальное расстояние подключения сантехнических приборов к стояку не должно превышать 3 м, а унитаза − 1 м.
Составляем схему
Определившись с типом коммуникационных подключений (коллекторно или последовательно) с теми приборами и устройствами, которые будут в неё включены, приступаем к непосредственной разработке схемы разводки водопровода в квартире. Она поможет правильно рассчитать метраж труб, количество и виды фитингов, вспомогательных деталей на этапе закупок, упростит и сократит время монтажных операций. Напротив, приступая к сборке коммуникаций без их подробного описания, значительно увеличиваются шансы совершать ошибки, которые приводят к переделкам, а также к перерасходу недешевых материалов.

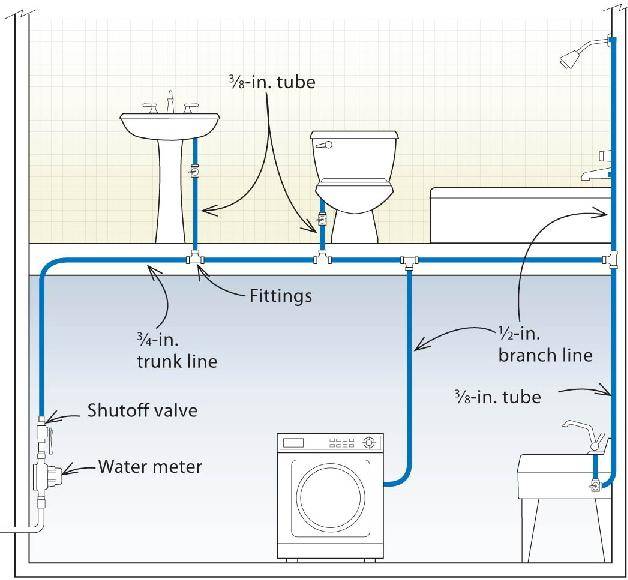

Рисунок 1. Схема водопровода (кликните для увеличения).
Профессионалы, разрабатывая монтажные схемы (рисунок 1), используют определенный нормативный порядок, специальные расчеты. Если у вас есть возможность заказать и оплатить такую работу, то это будет только вам в плюс. На схеме, а она является частью проектной документации на проведение капитального ремонта или реконструкции санузла, будет указана важная для вас информация:
- точки водоразбора с наименованиями приборов подключения;
- трубопроводы (ХВ, ГВ) с указанием их диаметров, типом материала, направлением тока воды;
- распределительные и запорно-регулирующие устройства;
- аварийная автоматика;
- водомерные приборы.
Тем не менее, вполне работоспособную схему можно составить и своими усилиями. При этом все равно следует ориентироваться на основные правила построения квартирной разводки, описываемые в этой статье, хорошо продумать не только расположение сантехники, но и установку важных вспомогательных устройств.
Квартира
В процессе ремонта в квартире вы столкнетесь лишь с необходимостью заново планировать разводку водопровода. Отопление центральное, его разводка спроектирована строителями. Максимум, что вы можете сделать — немного переместить мешающие вам радиаторы.
Итак, водопровод.
Разводка может быть:
Коллекторной. На каждый сантехнический прибор идет отдельная пара труб, которые собираются на общей гребенке — коллекторе.
Выглядит устрашающе
Последовательной. Одна пара вентилей; все приборы подключаются к общей трубе через тройники. Это не мешает поставить на каждый из них свои вентиля, но находиться они будут непосредственно около прибора.
Типичный представитель
Смешанной. Скажем, разводка на смесители сделана независимой, через гребенку, а вот унитазный бачок и стиральная машинка запитаны последовательно.
Смешанный тип водоснабжения: часть потребителей запитана от коллектора напрямую, часть — через тройники
В типичных квартирах традиционно применяется последовательная разводка. Она проще выполняется, требует меньших затрат материала
Важно и то, что стенку украшает в этом случае всего две трубы, а не шесть или десять
Типичная на сегодня схема разводки такова:
- В санузле или кладовке проходят стояки водоснабжения, отводы от которых украшает пара вентилей;
- Сразу после вентиля стоит тройник, от которого запитан бачок унитаза;
- Далее сварным соединением выполнен отвод на смеситель в ванной, который крепится прямо на трубах. Трубы зафиксированы к стене стоящим на сварке кронштейном.
- На кухне смеситель монтируется на мойку и подключается к водопроводу гибкими шлангами.
Возможные вариации таковы:
- В общежитиях — малосемейках часты два комплекта стояков водоснабжения на квартиру. На кухне от стояков запитан только кухонный смеситель; разводка труб в санузле в точности соответствует описанной выше.
- Змеевик — обогреватель в ванной комнате в новых домах представляет собой просто виток стояка водоснабжения. Однако в хрущевке можно увидеть полотенцесушитель, через который горячая вода поступает в смеситель. Он прогревается лишь от водоразбора. Предки оставили нам и более экзотические варианты — полотенцесушители могут быть запитаны от отдельного стояка или вообще представлять собой работающее зимой своего рода «короткое замыкание» между системами водоснабжения и отопления.
В сталинках 30-х годов постройки можно видеть и такие полотенцесушители. Батарея, кстати, явно менялась позже постройки дома: в тридцатых годах оребрение у чугунных секций выглядело иначе
Бачок в старых домах часто имеет отдельную врезку в стояк холодного водоснабжения. С учетом зарастания стальных водопроводных труб это представляется отличной идеей.
Как лучше сделать?
Если у вас небольшая квартира, все сантехнические приборы в которой находятся по одну сторону от стояков — не нужно изобретать велосипед. Последовательная схема подключения, шаровые вентиля на входе в квартиру, обязательные фильтры грубой очистки.
Бачок, если есть возможность, лучше запитать от стояка отдельной врезкой. Тогда смыв воды никого не ошпарит в душе.
Не усложняйте себе жизнь без необходимости
Когда ванная комната и кухня находятся по разные стороны от стояков водоснабжения — коллекторная разводка перестает выглядеть излишеством. Вентиля, сосредоточенные в одной точке, очень удобны, затраты же не вырастут сколь-нибудь существенно.
Никто не мешает использовать разводку смешанного типа: сделать на унитаз, биде и стиральную машинку свой вентиль, а дальше развести воду тройниками.
Самостоятельное устройство канализации
Для внутренней системы нужен:
- трубопровод
- стояк и фановая труба
- ревизии
- запорные элементы
- выпуск (соединение с наружной системой).
Первый шаг — разводка труб от каждого прибора до стояка. Диаметр трубы у ванны, душа, раковин и моек — 50 мм, у унитаза — 100 мм. У всех сантехнических приборов монтируются колена, препятствующие попаданию в помещения неприятных «ароматов» из канализации. При монтаже и крепеже трубопровода необходимо учесть уклон (примерно 3 мм на метр). Стояк выводится над коньком и накрывается решеткой. Отверстие для вывода к наружному трубопроводу не должно быть меньше, чем 30×30 см.
Внешняя часть канализации состоит из:
- трубопровода
- колодцев
- накопительной емкости или септика.
Трубопровод, расположенный выше уровня промерзания, лучше всего монтировать из чугуна. Использование материалов из пластика допускается при закапывании ниже уровня промерзания. В систему без насоса трубопровод укладывается с уклоном
Важно, чтобы отстойник или септик располагался не ближе, чем 5 м от жилого дома и 20 м (как минимум) от колодца с питьевой водой. Кроме того, необходимо обеспечить свободный подъезд машины ассенизаторов. Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне)
Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне)
При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются
Размер ямы для септика должен быть больше, чем емкость (чтобы можно было создать бетонную подушку на дне). При этом горловина емкости по окончании работ должна расположиться немного выше уровня грунта. Пространства между септиком и стенками ямы засыпаются цементно-песчаной смесью и утрамбовываются. После присоединения к септику труб и проверки герметичности и функциональности все траншеи засыпаются.
Систему для сбора талой и ливневой воды удобнее монтировать отдельно. Это позволит не увеличивать объем септика. Кроме того, талая и дождевая вода намного чище, чем бытовые стоки, поэтому ее можно использовать для технических нужд (например, полива).
Сначала нужно произвести на поверхности разметку и выкопать траншеи под отводы и трубы (с учетом уклона), а так же ямы под дождеприемники. Траншеи под отводы бетонируются, на дно траншей под трубы устраивается песчаная подушка толщиной 10 см. Водосборники обязательно оснащаются воронками, которые закрываются сетками. Все элементы ливневой системы соединяются.
Стоимость подключения системы канализации частного дома к общей сети зависит от стоимости оформления всех необходимых документов, объема материалов и их вида, стоимости работ подрядчика по монтажу. В зависимости от региона, общая сумма варьирует в пределах 50−150 тысяч рублей. Стоимость автономной системы может составить от 500 тысяч до 1,5 миллиона рублей. Чтобы сэкономить, можно сооружать одну систему на несколько домов.
https://youtube.com/watch?v=4IbYUyWsWV8
Закрепление стояка вверху
Непременное условие для ремонта канализации своими руками – надежно закрепленный верх стояка. На штатные крепления (если они еще есть) на этажах надеяться не следует: со временем они слабеют, ржавеют и при ремонте все верхние секции могут оказаться у вас в квартире. Замена, понятное дело, за счет виновника.
Кроме того, старый чугунный стояк может лопнуть от вибрации при работе электроинструментом или ударов даже на достаточно удаленном от него участке. Правильно же выполненный крепежный узел является еще и демпфером, поглощающим вибрацию. И в любом случае надежно закрепленный стояк уменьшит вероятность аварии канализации.
`img-2`
Для закрепления стояка вверху под самым потолком, но обязательно выше самого верхнего стыка труб по обе стороны стояка в стену монтируют на цементном растворе два прочных костыля, не менее 12 мм диаметром. Хорошо подойдут отрезки резьбовой шпильки или готовые шпильки с металлической монтажной цангой; в таком случае можно обойтись без цемента. Глубина заделки – не менее 120 мм. Шпилька должна выступать не менее чем на 40 мм за середину трубы стояка.
Стояк крепят двумя полукруглыми скобами (полухомутами) 2-3х40-60 мм спереди и сзади. Под скобы подкладывают полоски тонкой плотной резины, например, от автомобильной камеры. В «ушах» полухомутов нужно просверлить отверстия под шпильки. Скобы к шпилькам прикрепляют между двумя гайками, подтягивая поочередно, чтобы не допустить появления на стояке бокового усилия. Также недопустимо крепить стояк одним хомутом или скобой, прижимая его к стене. Если стояк уже примыкает к стене, под ним для задней скобы нужно аккуратно выбить канавку. И не забывайте – чугун очень хрупок!
Способы прокладки тепловых сетей
Прорисовав план водопровода, сразу приступают к составлению проекта теплоснабжения. Прокладка тепловых сетей может осуществляться несколькими способами и каждый из них имеет свои особенности и правила.
Прокладка тепловых сетей под землей требует оборудования специальных тоннелей или камер, позволяющих производить осмотр и ремонт труб
- Надземный способ. Находит применение в условиях вечной мерзлоты или высокого уровня грунтовых вод. А также на объектах, расположенных вдали от города, или промышленных. Теплопровод устанавливается на опорах из металла, бетона, железобетона. Прокладка тепловых сетей данным способом имеет преимущество — арматура и оборудование открыты для осмотра, не требуется сооружать специальные камеры. Недостаток – подверженность атмосферным воздействиям и возможность механических повреждений, в том числе связанных с вандализмом и диверсиями.
- Подземный метод. Более распространена траншейная прокладка тепловых сетей – тюбинговым способом (как линии метро) или на небольшой глубине. Она позволяет совмещать в одной траншее несколько инженерных коммуникаций. Это значительно снижает расходы при размещении и дальнейшем обслуживании устанавливаемого оборудования. Бестраншейную прокладку применяют при пересечении трамвайных или железнодорожных путей, площадей и улиц. К этому виду прокладки теплотрассы прибегают также в тех случаях, когда по какой-то причине нельзя разрабатывать грунт.
Замена канализационных труб
Канализация – важная часть коммуникаций, пролегающих в доме. Если она сделана правильно, то никаких неудобств владелец испытывать не будет – вода будет уходить хорошо, неприятных запахов поступать в квартиру из труб тоже не будет. Но процесс замены всех деталей этой сложной системы не так прост, как кажется.
Замена канализационных труб в квартире
Первым делом желательно составить подробную схему разводки – здесь будут указаны не только места нахождения сантехнического оборудования, но и размеры всех деталей. Такая схема облегчит покупку нужных материалов и в требуемом количестве, а также значительно упростит процесс монтажа.
Последовательная схема подключения труб в квартире
Направление расположения раструба
В местах сочленения на трубы одеваются раструбы
Важно соблюдать последовательность направления нахлеста кромки раструба. Он должен быть направлен навстречу течению
Исключение составляют соединительные муфты.
В теории сочленение происходит следующим образом: изз двух частей трубопровода одна вставляется в другую, в этом случае надо представить направление потока. Он пролетит, нигде не застаиваясь, если на его пути не будет препятствий в виде кромок.
Если стыки трубы канализации установлены неправильно, то в местах прилегания торцевых краев труб будут зацепляться волосы, сор, нитки и другой механический мусор, попадающий в сливные стоки. На отложениях со временем будет оседать мыльный раствор, стиральный порошок, моющие средства. Такие осадки формируют значительное сужение просвета труб и спровоцируют засор.
Можно найти в продаже переходники с соединением эксцентриками. В этом случае на горизонтально проходящей трубе эксцентрик располагают в нижней части созданного уклона, чтобы он не задерживал поток воды с твердым содержимым.
Обустройство новой канализации
Проводится сборка следующим образом:
- В тройник вставляются трубы диаметром 110 мм. В том месте, где в тройник подаются стоки от ванны, устанавливается переходник 110/50 мм.
- К трубе 110 мм присоединяется тройник для слива с унитаза. От тройника пускается линия из пластиковых труб 50 мм.
- Унитаз присоединяется к тройнику с помощью мягкой гофрированной трубы из поливинилхлорида. Перед установкой трубу необходимо смазать силиконом с обоих концов.
- Унитаз выравнивается и прикручивается к полу. К бачку прикручивается шланг подачи воды. С этого момента унитазом можно пользоваться по назначению.
- Повороты трубопровода осуществляются с помощью пластиковых углов. Для того чтобы иметь возможность подключения новых потребителей воды, устанавливаются тройники. Резервные отверстия закрываются пластиковыми заглушками. В случае установки новой бытовой техники ее слив можно будет вставить в резервное отверстие, используя манжету соответствующей конфигурации.
- Проводятся установка хомутов и закрепление в них труб. Фиксируется трубопровод через каждый метр.
- Источники водосброса подсоединяются к новой канализационной системе. Проводится проверка ее работоспособности. Для этого делается слив 10-15 л воды по каждому ответвлению трубопровода.
После фиксации манжеты начинаются работы по монтажу нового пластикового трубопровода. Сборка проводится довольно просто. Составные части канализации соединяются между собой путем вставления в раструбы. В раструбах находятся резиновые манжеты, обеспечивающие плотное прилегание деталей и герметичность стыков. Для облегчения процесса соединения манжеты можно смазать жидким мылом. Так вставлять трубы в раструбы будет намного легче.
Для экономии полезной площади может применяться внутренняя прокладка канализационных труб. Для этого в полу или стенах делаются штробы. Проводится укладка внутренних труб:
- в стене или полу болгаркой делаются 2 пропила глубиной 55-60 мм на расстоянии 55 мм;
- перфоратором с зубилом выбивается материал внутри пропилов, дно штробы выравнивается;
- в штробе устанавливаются хомуты;
- труба прикручивается к хомутам;
- после проверки герметичности трубопровода штроба заделывается цементным или гипсовым раствором.
Соблюдение правил планирования и монтажа позволит создать надежную и долговечную систему, которая прослужит несколько десятилетий. Все, что нужно, — периодически менять манжеты, которые со временем теряют эластичность, ссыхаются и трескаются. Кроме того, необходимо регулярно наносить свежий слой силиконового герметика.
Замена труб канализации
Берясь за замену канализации, вы должны отдавать себе отчет в том, что это достаточно сложный процесс, требующий определенных знаний. Ведь только на первый взгляд кажется, что демонтировать старые чугунные трубы и установить вместо них новые пластиковые проще простого.
Однако без учета некоторых нюансов все может закончиться плачевно.
Чтобы этого не произошло, давайте подробно разберем все этапы процесса.
Прокладка внутренней канализации
При использовании пластиковых изделий для внутренней канализации, чаще всего большая часть деталей монтируется в помещениях на открытом пространстве. Монтаж их не представляет сложности. Исключением являются детали канализации, прокладываемые в полу и в стенах. В принципе, для прокладки деталей ТП внутри дома соблюдаются те же правила, что и для прокладки наружной КС, так как стоки начинают формироваться внутри здания. Необходимо обеспечить должный уклон для самотёчной внутренней канализации и минимизировать количество поворотов и углов.
Для прокладки ТП внутри стен существует специальная технология, так как пластиковые трубы при нагревании расширяются. Если их просто вмуровать в стену, то расширяясь, они «потянут» за собой удерживающий их материал. В результате он начнёт трескаться и крошиться. Поэтому такую работу лучше доверить профессионалам.
Правильная прокладка канализационных труб в соответствии с проектом является условием, гарантирующим многолетнюю безотказную и эффективную работу всей системы канализации загородного дома.
Монтаж нового стояка
Работы начинают с установки вертикальной трубы. Если в бетонном перекрытии осталась крестовина, рассматривают возможность монтажа новых коммуникаций, но с учетом материала таких изделий. Сначала производится черновая установка. Изделия располагают на своих местах с учетом ранее составленного чертежа. Это позволит избежать ошибок при работе с коммуникациями, а также сократить расход материала, т. к. на этом этапе обнаруживаются ошибки.
Как соединять трубы
В квартире разводка выполняется раструбным способом. Для этого используют трубы с уширением на одном из торцов. Такая мера позволяет облегчить монтаж. Гладкостенные коммуникации легко входят в уширение на торце.
Схема соединения канализационных труб в квартире.
Для этого рекомендуется сделать фаски на каждом изделии. Торцевые участки необходимо зачистить, срез должен быть гладким. Перед соединением двух участков трубопровода устанавливается резиновый уплотнитель. Где необходимо, подводят гофрированные трубки.
Герметизация
Резиновый уплотнитель постепенно теряет свойства, что приводит к растрескиванию материала. В результате образуется течь. Рассчитывать только на такой способ герметизации не следует. После стыковки труб место защищают специальным составом. Для этого чаще используется силикон. Выбирают материал, который переносит воздействие высоких температур и их перепадов.
На менее важных участках можно применять только резиновый уплотнитель. Вспомогательные методы защиты используют при монтаже стояка и коммуникаций между сифоном и вертикальной трубой.
Другие герметизирующие материалы:
- вулканизированная резина;
- битумная мастика;
- специальные ленты;
- джут;
- техническая сера.
Материалы герметизации канализационных труб.
Проверка на протечку
Чтобы определить, появляются ли капли воды, используют бумажные салфетки. Ими обматывают участки, где стыкуются коммуникации. Когда поворачивают запорную арматуру, наблюдают, намокают ли салфетки.
После запуска системы нужно оценить скорость продвижения стоков. Жидкость должна полностью заполнять трубу. Кроме того, определяется эффективность канализационной системы. Так, жидкость должна свободно проходить от сантехнических приборов к стояку и дальше. Если движение стоков замедлено, это можно определить по слабому звуку из труб и постепенному заполнению раковины, ванны.
Правила внутренней разводки
Нужно придерживаться следующих рекомендаций:
- чем меньше колен при выполнении разводки труб, тем выше эффективность канализационной системы;
- нужно обязательно создать уклон коммуникаций;
- трубы и фитинги должны быть одного производителя, в этом случае снижается погрешность при монтаже, уменьшается толщина зазоров между соединительными элементами и коммуникациями;
- в процессе монтажа нельзя прилагать существенные усилия, когда стыкуются трубы, фитинги, т. к. это может привести к нарушению геометрии трубопровода.
Глубина прокладки канализации
Весьма актуальный нюанс, выдержать который нужно для того, чтобы нечистоты не замерзали в трубах зимой. Здесь все достаточно просто, и чтобы обеспечить бесперебойную работу системы слива на протяжении всего года, трубу нужно закопать ниже глубины промерзания почвы. Узнать ее не сложно через интернет – для каждого региона она своя. В средней полосе нашего континента она составляет порядка 1,2 м.
Глубина прокладки канализационной трубы фото
Кроме того, эта глубина гарантирует более или менее стабильное положение подземных магистралей канализации. Промерзающий грунт – это почва, подвергающаяся пучению, то есть она приподнимается, когда замерзает и возвращается в свое исходное положение, когда оттаивает. Естественно, если в ней будут находиться коммуникации, то они будут двигаться вместе с ней, что чревато нарушениями герметичности стыков и даже повреждением труб.
Прочистка труб
Прочищать рано или поздно приходится любой канализационный трубопровод. Нужно заранее подумать, каким образом это делать. Для периодической прочистки понадобится ревизионное отделение. Внешне оно выглядит как обыкновенный сантехнический тройник, боковая секция которого имеет заглушку. Через нее прочищают канализационный трубопровод.
В выборе этого элемента есть свой нюанс: ревизионные тройники выпускаются с накидной или резьбовой заглушкой. Для определения вида ревизионного отделения нужно вспомнить способ прочистки засоров в раковине или мойке с помощью вантуза – он создает в трубах гидроудар. Крышка без резьбы попросту соскочит и произойдет затопление. В этом случае лучше выбирать ревизионный тройник с резьбовой заглушкой.
Порядок работ
Рассмотрим базовый порядок работ для прокладки труб канализации в земле.
Рытьё траншеи
Непосредственно начальным этапом обустройства канализационной системы в земле, можно назвать саму процедуру раскопки траншеи. В зависимости от объема работ, можно привлечь тяжелую специальную технику как, например, экскаватор. Однако если объем небольшой, то можно и сделать своими силами. Главное, что необходимо, это соблюдение размеров сливной ямы согласно предписаниям документации. Соблюдение его размеров обязательно для любых способов раскопки траншеи.
Укладка
Сточные трубы по принятым требованиям, рекомендованы с наружным диаметром 110 мм. Если трубы для укладки будут с превышающим размером, то и ширина траншеи возрастёт.
Если у застройщика имеется необходимость проложить канализацию по всем правилам, тогда следует учитывать:
- Прокладывание трубопровода в грунте подразумевает монтаж от несущего фундамента;
- В тех случаях при котором у жилого дома не имеется отверстия, придётся его выдолбить и подвести к нему трубопровод;
- Если проект сооружения предусматривает отверстие для вывода в фундаменте изначально, останется просто состыковать составные части пластиковых труб.
Утепление канализации
Сточные воды, которые проходят по поверхности труб, все же чаще всего имеют нормальную температуру не ниже комнатной, тем более при правильном устройстве системы жидкость не задерживается, а сразу же поступает в сточную яму. Тем не менее иногда приходится сталкиваться с перемерзшими стоками. Это чревато большим риском разрушения и деформации труб из-за расширения замерзшей воды. Именно поэтому, во избежание подобного развития событий, нужно произвести дополнительное утепление наружного трубопровода.
Существует три способа, чтобы предупредить возможное замерзание канализации:
- соблюдение глубины промерзания грунта в зимний период;
- утепление трубы в грунте с использованием утеплителей(Вспененный полиэтилен, пенополиуретан, минеральная вата и другие);
- утепление с применением в конструкции греющего кабеля.
Минимальный уклон
Идеально ровная система канализационных трубв в земле практически не встречается, поэтому сооружение часто имеет множество изгибов и поворотов. Главная их опасность для эксплуатации сточной системы, это нежелательное накапливание отложений, что ведет к различного рода неисправностям.
Приступать к монтажу наружной сточной системы рекомендуется только при соблюдении правил по уклону трубопровода. Угол уклона желательно выдержать в пределах не менее 2 — 3 сантиметров на метр сточной трубы. Это требуется для создания естественного давления, если им пренебречь при монтаже сточных труб, то стоки не попадут в септик и быстро выведут систему из строя.
Особо важным требованием в этом случае является — прокладывание канализационных труб с применением отводов, имеющих значение углов до 90 градусов.
Детали прокладываются раструбом к низу. Для более комфортной и легкой состыковки рекомендуется нанести на края трубы специальный смазывающий раствор и насколько возможно глубже установить деталь.
На тот момент, когда отверстие для вывода из дома уже сделано, можно начать монтаж трубопровода с соединением между собой.
Проведение процедур по состыковке составляющих элементов с трубами, производится с помощью простого технического приема. Наносится отметка, с помощью которой определяется глубина фиксации составляющего элемента. По этим маркерам необходимо производить установку всех составляющих. Только после этого можно производить утепление всей сточной системы, особенно если трубы пролегают в том слое грунта, который промерзает в зимний период.
И наконец завершающим этапом прокладки сточной системы, выступает непосредственно засыпание траншеи грунтом
При проведении этого процесса, важно регулярно проверять уклон так как после предыдущих процедур его параметр может немного изменится
Часто собственники личных квадратных метров, не имея практические знания и хотя бы общей теории об корректном устройстве системы стоков, игнорируют некоторые вышеперечисленные рекомендации. Например, при трамбовании и уплотнении песчаной подушки, насыпь по незнанию прижимают сверху. Как следствие, такая халатность часто приводят к весьма неприятным последствиям, таким как повреждение и застой нечистот.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
Монтаж стояка
В 90% случаев хозяева выбирают пластиковые трубы для установки нового стояка. Для его монтажа потребуются следующие фасонные изделия:
- пластиковая труба диаметром 110 мм (это средний размер изделия, в магазинах могут продаваться и другие модификации);
- пластиковый тройник для подключения сантехники;
- резиновая манжета (уплотнитель);
- компенсатор (используется только в том случае, если диаметр старого и нового стояка разный);
- крепежный элемент (хомут для крепления трубы к стене).
Монтаж стояка начинается с наложения резиновой манжеты на оголовок спиленной чугунной трубы. Сверху на манжету ставится компенсатор либо пластиковый тройник. Собственно новый стояк надевается с помощью уплотнителя на верхний отрезок старой трубы у потолка. Затем соединяются оба фрагмента нового стояка — нижний тройник и труба.
Когда все фрагменты стояка соединены между собой, трубу необходимо зафиксировать с помощью специального кольцевого крепления – хомута. Он надевается на трубу и крепится к стене за счет болтового соединения
Это важно сделать во избежание деформации трубы под воздействием давления сточных вод
Заключение
Канализация в квартире своими руками – не такое просто дело, как кому-то может показаться. Попробуйте для начала просто составить схему. Если вы не уверены в своих силах, не принимайтесь за дело. Исправление ошибок будет стоить дороже, чем вызов профессионала. Если же вы решились выполнить все работы самостоятельно, надеемся, что вышеизложенные советы будут вам полезны.
Значит, встает вопрос о замене системы канализации в квартире. Или же в готовом, только что отстроенном помещении, требуется провести систему водопровода? Если лишних или свободных денежных средств нет, придется подумать о самостоятельной работе. Все, что потребуется – немного свободного времени и готовность самостоятельно и качественно выполнить все работы по смене канализационной системы. Провести канализацию в квартире своими руками вполне реально!
