Канализация из бетонных колец: размеры, как сделать, преимущества и цены

Монтаж внутреннего трубопровода

Рекомендуемые сечения труб также указаны в СНиП. Для коллектора, стояков и слива унитаза – 11 см, для слива других сантехнических устройств (ванна, раковина, мойка) достаточно 5 см.

При большом объеме слива сечение коллектора увеличивается, а стояков делают больше одного. Диаметр наружного трубопровода должен быть не меньше, чем выводящей трубы, колеблется в интервале 11-16 сантиметров.

Рекомендуется выбирать трубы из полипропилена или ПВХ с гладкой внутренней поверхностью. Для поворотов используются специальные колена с углом изгиба 45 и 90 градусов.

Для стояка можно использовать чугунную трубу сечением 10 см. Горизонтальные отрезки труб должны быть не более 10 метров, расстояние от унитаза до стояка – максимум 1 метр.

Перед тем, как провести канализацию, нужно определить место прокладки коллекторной трубы и точку выхода трубопровода из дома. Сразу размечают на схеме местоположение стояков.

Разводка к приборам выполняется после монтажа главной магистрали. В двух-трехэтажном коттедже разводку делают для каждого этажа отдельно.

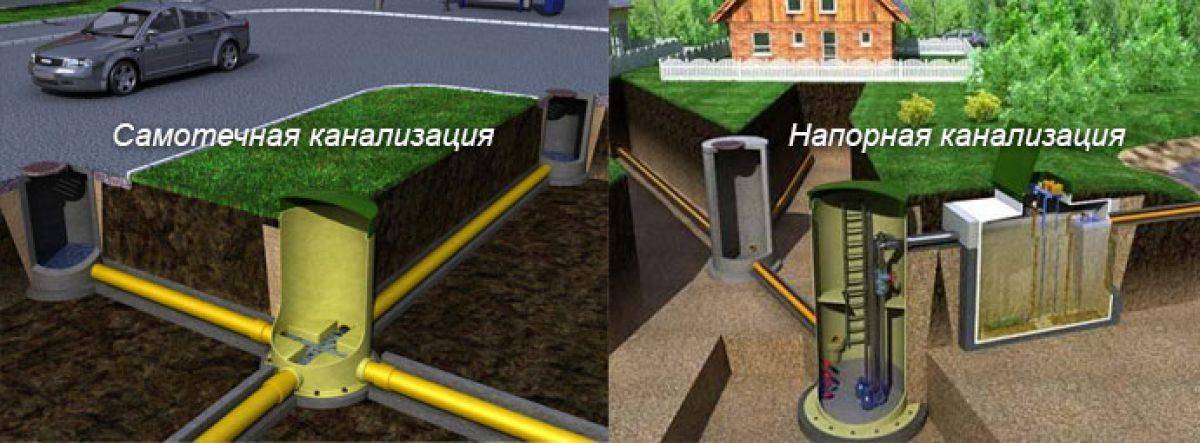

Внутренняя канализация – самотечная.

Чтобы стоки перемещались в соответствии с силой тяжести, трубы монтируют под небольшим уклоном. Для 5-сантиметровых труб уклон составляет три градуса, для 11 см – два.

Основная часть разводки приходится на подвальный или первый этаж. Ради эстетики трубы убирают в короба (например, изготовленные из гипсокартона).

Как самому сделать канализацию скрытым способом (внутри стены): предварительно оберните трубы каким-нибудь изолирующим материалом (гофрокартон, минвата, стекловата).

И не забудьте оборудовать ревизионные люки. Заливать трубопровод бетоном не следует – невозможно добраться к трубам для диагностики, чистки и ремонта.

Разработка грунта

Котлован для камер может быть индивидуальным (для одного колодца) или общим, в котором будут возводиться все сооружения единой системы приема и очистки стоков.

Для отдельного колодца размеры котлована должны на 25-30 см превышать диаметр наружной поверхности бетонного кольца, выбранного для монтажа. Получаемый зазор облегчит процесс установки и смещения канализационных колец с применением специальной техники. Основные недостатки подобных котлованов: работа с грунтом выполняется вручную, невозможность качественного выполнения герметизации стыков и гидроизоляционных работ с внешней стороны колец при достаточной глубине возводимого сооружения.

Общий котлован облегчает проведение всех видов строительных работ. С
использованием спецтехники он будет готов уже через 1,5-2 часа.

В местах установки приемных камер дно котлована трамбуют, прокладывают
гидроизоляционным рулонным материалом (обычно рубероидом) и заливают бетонной
смесью. Такой постамент не понадобится, если нижние кольца приобретались с уже
готовым бетонным дном. На месте будущего монтажа фильтрационной камеры септика
устраивают щебневую подушку (от 0,5 м). Она дает возможность очищенной жидкости
без препятствий проходить к грунту и впитываться в него. Кроме того, такая
подушка выполняет финишную доочистку жидкости.

Составление схемы разводки канализации

При проведении монтажных работ следует учитывать необходимость в соблюдении всех требований, установленных в СНиП и ГОСТах. Работы начинаются с составления схемы разводки.

Схема разводки зачастую составляется еще на этапе проектирования дома. Монтажные работы проводятся до начала отделки. При проектировании схемы разводки следует учитывать нижеприведенные моменты:

Нужно выдерживать определенный уклон расположения труб для обеспечения самотека нечистот. По правилам проектирования самотечной системы уклон создается от источника нечистот в сторону слива.
Проект должен содержать информацию о наиболее подходящем диаметре труб, которые будут использоваться для разводки.
При проектировании разводки применяется чертеж здания. Поверх его схематически наносится расположение труб с указанием размеров, последовательного подключения различной сантехники и приборов, которые становятся источником сточных вод.
Рекомендуется избегать резких перегибов и поворотов, которые могут стать причиной образования засоров и заторов в системе. С учетом нужного перепада и количества источников сточных вод выбирается наиболее кратчайший путь.
Следует предусмотреть включение в систему элементов обслуживания, через которые будет проводиться прочистка.
В системе могут образовываться биогазы, которые нужно эффективно отводить из системы. В создаваемом проекте должно быть указано расположение вентиляционных элементов стояков.
Наружные элементы должны иметь теплоизоляцию для исключения вероятности кристаллизации стоков, что может стать причиной повреждения трубы и соединительных элементов.

Если создается система, в которой циркуляция проходит за счет насоса, то следует указывать место установки насоса, его тип, особенности подключения

Создать проект можно по следующему плану:

Создаем или берем уже существующий план дома. Самостоятельно провести создание плана можно путем измерения всех размеров, для чего достаточно иметь рулетку.
Выбираем расположение стояка или нескольких при необходимости. Расположение стояка зависит от того, где будет находиться септик или канализационный колодец.
Намечается расположение всех источников нечистот. При знании того, в какой точке расположен источник нечистот, а в какой центральная система их отвода, можно определить протяженность труб и количество соединительных элементов. На основании этой информации можно рассчитать предварительные расходы на создание разводки.
На плане также отображается расположение всех труб, тройников, крестовин и пр.

Упростить свою задачу можно путем использования специальных программ, которые предназначены для проектирования коммуникаций. В подобных программах есть набор инструментов, который позволяет существенно ускорить проектирование и добиться качественного результата. Однако отметим, что программы для проектирования коммуникаций не столь просты в использовании, как кажется.

Основные правила

Как нужно правильно сооружать сточный колодец из бетонных колец на приусадебном участке? В этом сейчас и попытаемся разобраться.

Производитель предлагает бетонные кольца для канализационных колодцев низкой проницаемости и различных размерных показателей.

Их выпускают высотой 80 и 90 см, диаметром 200, 150, 100 и 70 см. Какие из них подойдут для вашего участка?

При выборе изделия нужно учитывать следующий фактор:

на какой глубине залегают грунтовые воды (как найти на участке самому прочитайте здесь).

Если они находятся близко к поверхности, значит, нужно выбирать широкие кольца. Объем ямы можно увеличить за счет большого диаметра, а глубина укладки станет меньшей, посредством меньшего числа колец.

Не имеет значения, в какие грунты будут вмонтированы эти изделия. Кольца, снабженные замком применимы только для канализационных отстойников.

Промышленность выпускает и устройства с повышенной прочностью, внутри которых находятся металлические элементы.

Данная продукция имеет маркировку – «КС». Дальше следуют цифры. Первая – это внутренний диаметр, а последующие – внешние показатели.

Важно точно знать объем конструкции, это нужно для того чтобы не прогадать с объемами септика. Значение массы колец так же необходимо для более рационального использования техники. Как правило, на дачах и частных домах применяют кольца по ГОСТу

Стандартные изделия продаются по доступной цене

Как правило, на дачах и частных домах применяют кольца по ГОСТу. Стандартные изделия продаются по доступной цене.

Иногда, возникает необходимость и в доборных кольцах. Они могут понадобиться в том случае, когда до окончания монтажа не хватает стандартного изделия, а еще одно такое же, будет уже лишним.

Есть еще одно обстоятельство, которое не нужно выпускать из виду – это структура торцов. Их поверхность может быть плоской и с выступами. Предпочтение нужно отдавать второму варианту.

Устройство водосточной системы

Пошаговая инструкция:

Проводим кривую линию от частного дома к канализации и замеряем расстояние;
Закупаем пластиковые трубы диаметром 10 см, тройники (для развилки), гофры (для соединения умывальника, ванны или душа) с канализационной системой, канализационный стояк и сантехнический герметик;
Устройство стока начинают с рытья траншеи от частного дома к канализации. Рыть траншею, ведущую в канализацию, нужно под наклоном. Постарайтесь рассчитать наклон так, чтобы конец пластиковой трубы приходился как раз на середину последнего кольца;
Существует два способа вывести канализационный стояк: из-под дома (под фундаментом) или через фундамент. В первом случае вам придется рыть глубокую траншею, а во втором – пробивать фундамент. Рекомендуем остановиться на втором, поскольку устройство водосточной системы в таком случае значительно ускорится;
Подключите к концу стояка тройник с наклоном в 45 градусов и начинайте постепенно прокладывать пластиковую трубу прямиком в колодец. На каждом повороте трубы соединяются тройниками.

Угол уклона желобов водостока

Требования к установке

К септику, как и к любому другому варианту исполнения автономной системы канализации, предъявляются жесткие требования по санитарным нормам. Следует их учесть еще на стадии планирования, чтобы выбрать оптимальное расположение и способ исполнения.

Септик должен располагаться на расстоянии:

30-50 метров от источника питьевой воды (колодец, скважина и т.п.);
минимум 30 метров до любого водоема и не менее 10 метров до речки или ручья;
3-5 метра от деревьев и других габаритных зеленых насаждений;
свыше 5 метров от фундамента дома, при том учитывается расстояние не от дома до смотрового люка, а до начала самой конструкции септика и ограничивающей его опалубки.

Место выбирается так, чтобы верхушка септика со смотровым люком не оказалась в низине или впадине, где может накапливаться дождевая и талая вода. Маршрут от дома к септику формировать по прямой.

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий.

А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм — 20 см, все зависит от диаметра. Далее нужно:

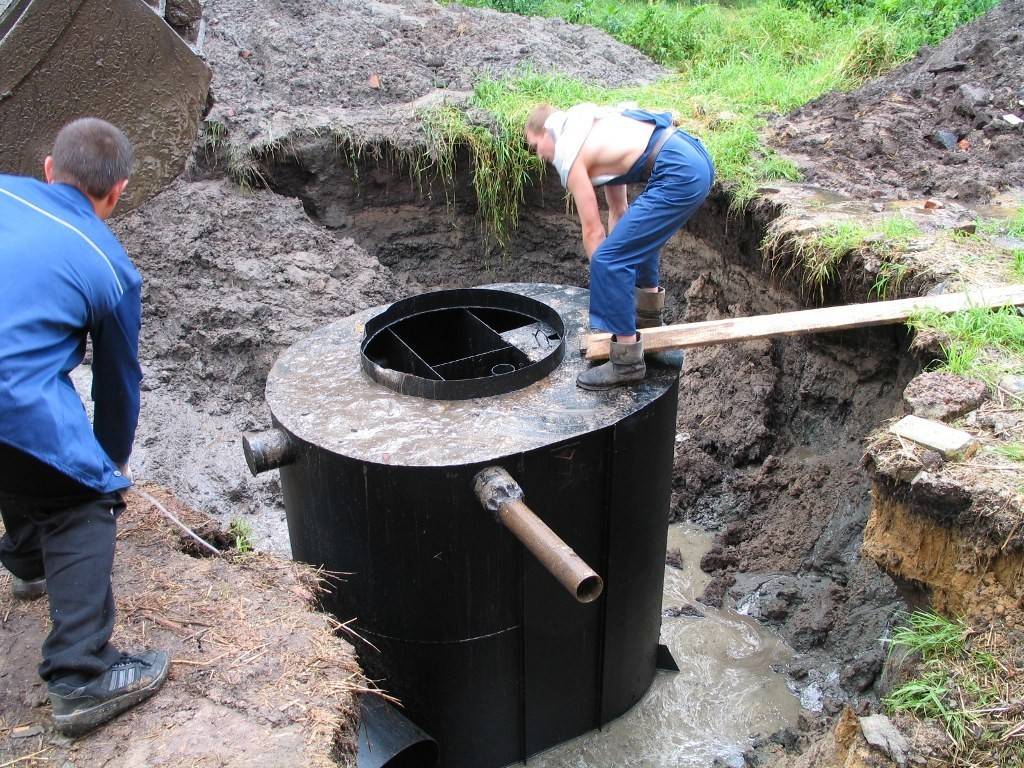

Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.
С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.
Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.
Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
Для соединения элементов конструкции нужно использовать герметик.
Для поворотов трубопровода применяется плавный отвод.
Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

Локальные очистные станции (ЛОС или АУ)

Установки автономной канализации при нормальной работе способны получить довольно чистую воду. Как питьевую или для полива огорода ее использовать нельзя, а в качестве технической — очень даже можно. Основа очищения — работа аэробных бактерий (живут при условии наличия кислорода). Обработанные ими отходы превращаются в ил, оседают на дно специального резервуара, откуда затем откачиваются. Периодичность откачки — 1-4 раза в год, в зависимости от интенсивности использования.

В общем, автономная очистная станция для стоков — дело хорошее, но имеет определенные особенности эксплуатации, которые обязательно надо знать, перед тем, как принимать решение о том, что лучше для канализации частного дома — септик или АУ.

АУ на выходе имеют воду, очищенную на 90-95%. При таком качестве ее можно сливать на грунт, правда, для этого у вас должны быть лабораторные исследования на руках. Потому многие предпочитают все-таки использовать промежуточный отстойный колодец из которого затем вода используется для технических целей. Второй вариант — отвести стоки на фильтрующие устройства. Это, конечно, перестраховка, но при аварийных ситуациях она спасает.

При помощи чего очищаются стоки

Отходы перерабатываются анаэробными бактериями (живут только при наличии воздуха). Для обеспечения их воздухом в ЛОС постоянно работают аэраторы. К тому же во время очищения перекачка содержимого из одного отсека в другой происходит при помощи встроенных насосов. Так что без электричества эти установки неработоспособны.

Если электричество отключают, бактерии без воздуха могут выжить не более 4 часов, дальше они погибают, стоки перестают перерабатываться. Для запуска системы требуется ее заселение новыми бактериями, а выход на рабочее состояние возможен только через 2-3 недели. Все это время стоки будут идти, в лучшем случае, полуочищенными. Вот тут и пригодится отстойный колодец или фильтрующая установка. Он хоть немного улучшит ситуацию.

Особенности эксплуатации

Так как объем автономных очистных станций невелик, они нуждаются в постоянной подкормке: бактериям для нормальной жизнедеятельности необходимы питающие вещества. Потому такого рода устройства подходят для частных домов постоянного проживания — нужны регулярные поступления. В принципе, возможна консервация на какой-то период, но процедура не их приятных, да и выходить на режим установка снова будет долго.

Бактерии, которые перерабатывают отходы в установках автоматической очистки стоков, к активной химии тоже чувствительны. Так как объемы камер меньше, сброс моющих или дезинфицирующих вещество может значительно повредить процессу переработки. Мало того, может негативно сказаться на очистке и лечение антибиотиками.

ЛОС имеют намного меньшие размеры, чем септики. Рассчитываются они в зависимости от суточного потребления воды, но есть такой показатель, как залповый сброс. Это количество стоков, которое автономная канализационная установка может принять за один раз. При превышении этого значения неочищенные стоки переливаются в другие камеры, что значительно снижает степень очистки. Так что, в данной ситуации приходится сделать за тем, какие сантехнические приборы и бытовая техника работают одновременно. А если спускается ванна, некоторое время никакие другие устройства работать не должны.

Коротко: достоинства и недостатки

Автономные очистные канализационные установки, безусловно удобны, с ними канализация для частного дома реализуется быстро — установка занимает 10-12 часов. Откачка излишков ила нужна несколько раз в год (1-4 раза в зависимости от интенсивности использования, но может быть и реже или чаще). Количество откачиваемого ила совсем небольшое (5-10 ведер в зависимости от модели) и обслуживание можно проводить самостоятельно, хоть процедура не самая приятная. Но этим занимаются, так как приезд специалиста совсем недешев.

У данных очистных сооружений для дома недостатки есть — это высокая стоимость оборудования, зависимость от наличия электроэнергии и необходимость контроля за состоянием оборудования.

Виды канализационных систем для частного дома

Проще всего смонтировать пластиковый трубопровод

С учетом того, что трубопровод не будет подключаться к городской центральной магистрали, собственники частных участков сооружают один из видов канализации неподалеку от дома:

Однокамерный септик — выгребная яма, имеющая герметичное дно и стенки. При условии полного наполнения резервуара приходится делать откачку нечистот ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно у однокамерного септика. Так вода будет уходить в грунт. Но здесь стоит быть осторожными: если уровень грунтовых вод высок на участке, есть риск загрязнить близко расположенные питьевые колодцы. По закону такие действия наказуемы.
Двухкамерный септик. Представляет собой два рядом расположенных резервуара. Первый имеет больший объем, чем второй. Нечистоты по коллектору стекаются в основной приемник, где происходит их отстаивание. Крупные частицы мусора (фекалии, бумага) оседают на дне. Осветленная вода переливается во второй резервуар и там дренирует в грунт. Дно второго накопителя делают фильтрующим из песка и щебня. Чтобы избежать его заиливания, насыпку лучше менять каждые 4-5 лет. Первый резервуар чистят раз в 1-2 года.
Септик биологической очистки. Здесь применяют бактериальные препараты для переработки нечистот в органику — ил и воду. Подобный резервуар обязательно подключают к электричеству, поскольку бактерии работают только в условии плюсовой температуры.

Принцип работы и преимущества

Данная система сочетает в себе необычайную функциональность с простотой установки и эксплуатации. Септик состоит из 2 емкостей, которые монтируются в вырытый в земле котлован. Первый колодец с забетонированным дном необходим для очищения стоков и их распада на жидкость и твердую часть. В эти конструкции специально добавляют бактериальную флору, способствующую расщеплению твердых отходов. Во втором колодце происходит очищение жидкой части. Данная емкость, также имеющая забетонированное дно, соединяется с главным колодцем особым переливом, в котором дополнительно фильтруются поступающие стоки.

Последняя емкость — дренажный колодец— имеет песчаное дно. Такая конструкция необходима для полной фильтрации сточной жидкости, которая затем попадает в грунтовые воды.

Септическая система из бетонных колец обладает рядом неоспоримых достоинств:

У пользователя подобного инженерного устройства нет необходимости часто обращаться к услугам компаний, занимающихся очисткой выгребных ям. Подобную процедуру достаточно проводить один раз в несколько лет.
Септик полностью работает в автономном режиме без затрат электроэнергии. Для такой канализационной системы не нужно устанавливать дополнительные насосы или дренажные конструкции.
Строение септической системы настолько элементарно, что ее возведением может заняться даже человек, имеющий лишь общие строительные навыки.
По желанию пользователя можно устанавливать железобетонные кольца любого размера.
Железобетонный септик, в отличие от стального или пластикового, прослужит в несколько раз дольше.
Установка из железобетона осуществляет более эффективное очищение сточных вод, нежели конструкции из других материалов.
Затраты на закупку бетонных колец для канализации и дальнейшую установку системы минимальны.

Стоимость бетонных колец для канализации

Устройство канализации из бетонных колец схема обеспечивает обустройство системы слива, благоприятной для экологии. Такая канализация не загрязняет водоемы, расположенные поблизости и совершенно не мешает росту деревьев. Купить бетонные кольца для канализации, цена которых начинается примерно с 1000 рублей можно в строительных магазинах или на специальных сайтах.

Стоимость бетонных колец от разных производителей может хоть и не существенно, но все же отличаться. Но в любом случае цена и качество этих изделий полностью соответствуют друг другу. Если же учесть, сколько стоят бетонные кольца для канализации, то строительство септиков является вполне рентабельным.

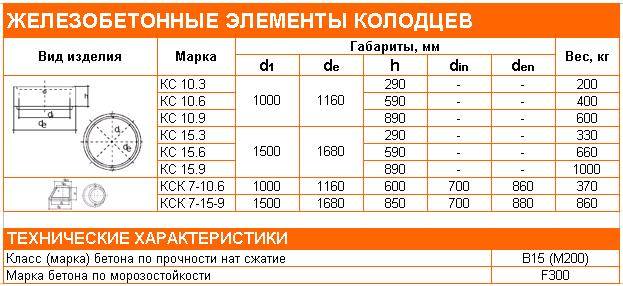

Бетонные кольца: размеры и цены:

Обозначение кольца	Внутренний диаметр, мм	Толщина стенки, мм	Высота, мм	Стоимость, руб
КС-7-9	700	70	890	1200
КС-10-9	1000	80	890	1900
КС-15-9	1500	90	890	2600
КС-20-9	2000	100	890	4400

Канализация из бетонных колец – доступный и практичный вариант решения проблемы сточных вод в частном доме. Кольца удобны своей универсальностью. С их помощью можно варьировать ширину и глубину колодца, что позволяет спроектировать локальную канализацию, исходя из нужд конкретной семьи.

Как делается канализация из бетонных колец и ее схема показаны в видео:

Монтаж

Земляные работы

Прежде всего, нужно подготовить котлован. Выполнить эту часть монтажных работ своими руками непросто, поэтому по возможности, стоит воспользоваться услугами землеройной техники.

Яма должна быть больше диаметра кольца, это необходимо, чтобы исключить заклинивание элементов при установке. Кроме того, наличие зазора позволит провести работы по гидроизоляции камер снаружи.

На дне котлована нужно выполнить амортизационную подушку. Сделать это несложно, на дно насыпают песок слоем 20 см и утрамбовывают. Затем в месте расположения отстойников дно котлована бетонируют.

Там, где будет располагаться фильтрующая камера, выполнять бетонирование не нужно. Не потребуется бетонирование и в том случае, если были приобретены кольца, имеющие дно. Как выглядит подготовленный к установке колец котлован можно увидеть на фото.

Основной монтаж

Теперь можно начинать собственно сооружение камер септика своими руками:

железобетонные элементы имеют большой вес, поэтому установить их без помощи специальной техники невозможно;
для монтажа камеры нужно установить рассчитанное количество колец одно над другим;
рекомендуется произвести скрепление между собой колец при помощи металлических скоб, это обеспечит большую прочность камер;
зазоры между отдельными элементами собранных отстойников необходимо замазать цементом, при приготовлении раствора стоит добавить стакан жидкого стекла на ведро воды;

к камерам необходимо присоединить трубы – подводные и выводные. Для этого нужно будет проделывать отверстия в железобетонных стенках. Поскольку сделать отверстия в таком материале довольно сложно, можно заказать изготовление элементов с готовыми отверстиями;
на концах труб, входящих в камеры, устанавливают крестовины, а места введения труб замазывают цементным раствором, приготовленным с добавлением жидкого стекла;
дополнительно камеры и особенно места стыков можно промазать битумной мастикой с двух сторон;

для засыпки ямы рекомендуется взять не обычный грунт, а глину, так создается дополнительный слой гидроизоляции. Глину насыпают поэтапно, каждый слой высотой до 30 см тщательно утрамбовывают;
сверху камеры накрывают готовыми плитами, уже имеющими отверстия для установки люков и вентиляционных труб;
для постройки фильтрационного колодца для его нижней части используется кольца с отверстиями по боковым стенкам, выше устанавливаются обычные кольца;
в собранный колодец засыпается чистый щебень, высота слоя – 1 метр, аналогичная подсыпка выполняется вокруг фильтрационного колодца, диаметр засыпаемой области – 0,5 метра от стенок.

Все преимущества и недостатки выгребной ямы

Нужно отметить, что именно выгребные ямы очень широко используются для сбора канализационных стоков. Обычно делают выгребную яму без дна, а стены выкладывают из бетона или кирпича. Таким образом относительно чистая вода из неё просачивается в землю, а твердые фекалии собираются. Затем их выкачивают с помощью специального оборудования. Еще буквально 10 лет назад в подобной яме стены были земляными, и когда она полностью набиралась, её просто закапывали и делали новую.

Но такая яма подходит только для тех домов, где в сутки объем стоков не превышает 1 кубометра. Если же пренебрегать данным правилом, то стоки нанесут вред подземным водам, из-за чего может возникнуть экологическая угроза.

Исходя из этого, можно сделать вывод, что строить яму, которая не имеет дна, нужно только в том случае, если жители дома бывают здесь нечасто. Например, такой вариант хорош для обустройства канализационной системы на дачах и в загородном доме.

Поэтому, когда прописывается схема, согласно которой и будет установлена канализация в частном доме, нужно продумать не только о том, какой будет глубина укладки труб, а и о том, какое дно и стены будут у выгребной ямы. Тогда будет больше уверенности в том, что в дальнейшем система отвода стоков окажется эффективной и практичной.

Цены колец

Ценовую политику формирует рынок, и потому в разных регионах одно и то же изделие будет стоить по-разному, но везде цена его находится в прямой зависимости от размеров. И если за КС 7.3 придется заплатить от 700 руб., то за КС 20.9 — уже около 4,5 тыс. руб. Покупка у производителя дает экономию на 5-15 % по сравнению со строительными рынками. Но, составляя смету, кроме трат на кольца, заказчик должен иметь в виду и другие расходы:

на рытье котлована под сооружение;
на доставку продукции;
на монтажные работы;
сооружение колодезного домика (по желанию);
на дополнительные материалы, например, на цемент для герметизации швов или на гальку для фильтрационного дна колодца.

Сотрудничать имеет смысл с одним поставщиком. Во многих случаях это принесет дополнительные выгоды в области сервиса, доставки и информационной поддержки.
