Составление проекта канализации без септика

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Строительство септика из кирпичей

Процесс создания конструкции из кирпичей:

1. Подготовить котлован, глубина которого не больше 3 метров и не меньше 1,2 метров. Диаметр резервуаров зависит от числа человек, проживающих в доме;
2. Дно также должно быть герметичным, а не только стены. Дно нужно засыпать гравием (можно заменить смесью из щебней, песка). Чтобы засыпать гравием или смесью, нужно сначала уложить арматуру. Дно будет застывать несколько дней. Только после полного застывания можно начать укладывание стен;
3. В один кирпич нужно уложить стены. Выполнить гидроизоляцию, то есть обмазать стены мастикой ил же битумом;
4. С помощью глины заполнить пустоту между землей и стенами, чтобы улучшить защиту от воды;

Последний пункт для сбора стоков — септик

Осталось спроектировать расположение станции для очистки сточных вод на плане. Этот резервуар в идеале должен быть герметичным независимо от того, самодельная будет станция или приобретенная готовая.

Для надежной работы септика нужно рассчитать объем накопительной камеры под его строительство. Делают это путем простых математических подсчетов. За норму водопотребления на одного человека в сутки берется 200 литров (согласно СНиП). Теперь это число нужно просто умножить на количество постоянно проживающих в доме человек. К расчетам стоит также добавить возможные сточные воды от всех бытовых приборов. Полученное число (объем септика) округляют всегда в большую сторону.

Также при проектировании и строительстве станции для очистки стоков необходимо учесть место его установки. Так, СНиП регламентирует такие нормы:

• От дома накопитель для сточных вод должен быть удален на расстояние от 5 и более метров;
• Размещение станции от колодца или скважины — 20 и более метров;
• От границ участка установка станции для очистки стоков — от 1 и более метров.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

• Земляные работы.
• Сборка трубопровода.
• Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

• Траншеи можно копать вручную или при использовании землеройной техники.
• Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

Наружные трубы, уложенные в траншеи

• Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
• Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
• При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
• Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
• На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
• На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

• Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
• Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
• Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
• При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
• Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
• Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

• После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
• Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
• Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

Необходимость наличия проекта: важные аспекты

Поскольку канализационный коллектор – это инженерная сеть, то и создавать её нужно в соответствии с установленными требованиями и правилами. Отклонение от норм, регламентированных СНиП, грозит не просто выходом из строя коллектора, но и экологической катастрофой в масштабах, как минимум участка, а в максимуме — по поселку.

К тому же проектирование и составление проекта коллектора необходимо по той простой причине, что без наличия плана есть риск запутаться в расположении труб и стояка, а также неправильно установить все сантехнические точки. В результате система подвержена постоянным засорам, течам, авариям. Стоит ли говорить, сколько средств впоследствии будет затрачено на исправление ситуации.

Сколько раз в месяц требуется откачивать накопитель

Это герметичные емкости из пластика, которые закапываются в землю на участке и принимают в себя стоки из дома. При условии соблюдения технологий производства и монтажа, с точки зрения экологии они безопасны и не загрязняют грунтовые воды.

Но главный минус накопителей — необходимость регулярной откачки.

В условиях современного уровня комфорта среднесуточный показатель расхода воды на одного человека составляет 200 литров. Эти цифры выведены опытом и подтверждаются еще советским СНИП 2.04.03-85, где для квартир с горячим водоснабжением и душем расход воды на человека в сутки установлен в 195 л.

Следовательно, семья из 5 чел. за сутки потратит 1000 л или 1 кубометр. Можно стараться экономить. Но все равно, меньше 15-20 кубометров нечистот, если считать за месяц, не выйдет.

Средний объем машины ассенизатора составляет 4-5 м³. Есть более вместительные модели на базе КАМАЗ, которые берут до 10 м³, однако они ездят на вызовы далеко не везде.

По итогу, даже при наличии КАМАЗов, семья из 5 человек будет вызывать ассенизатор не менее 2 раз в месяц

Цена за такую автоцистерну и подобный объем откачки будет начинаться от 4000 рублей и более, если брать реальную стоимость, а не красивую рекламу из интернета. Рейс ассенизатора = выезд крупного грузовика на заказ, который далее повезет отходы весом 10 тонн на полигон. Увы, 1000 рублей подобное стоить просто не может, не окупиться даже топливо. Посчитав расходы, получим:

Семья из 5 человек в доме с удобствами потратит на обслуживание накопителя от 8 тысяч рублей в месяц и более!

Как правильно сделать очистительный механизм?

Организация очистительных ступеней проводится во время монтажа канализации. Каждое из трех колец является самостоятельной очистительной камерой. Резервуары разделяются на две ступени – в одной собираются твердые частицы, вторая обеспечивает фильтрацию воды, а через третью массы выводятся в грунт. Для равномерного разделения отходов и эффективности функционала системы используют тройник для централизованного септика. В третьей камере массы фильтруются. Оптимальной будет фильтрующая подушка на основе гравия и щебня. Если водные потоки выводятся в пруд, применяют активные бактерии. Канализационные трубы в первый колодец (с подушкой из бетона) проводят под углом. Магистраль соединения третьего и второго колодца размещается ниже предыдущей на 20 см.

Как выбрать септик для частного дома

Подбирая локальную канализацию в виде септика, обращайте внимание и на материал, из которого она изготовлена. Самые надежные – пластиковые, полипропиленовые или аппараты из стеклопластика. Они не подвержены коррозии, не зацветают изнутри, имеют небольшой вес и могут прослужить довольно долгий срок

Они не подвержены коррозии, не зацветают изнутри, имеют небольшой вес и могут прослужить довольно долгий срок.

В отличие от септика, очистные сооружения будут работать круглый год. Объем резервуара стоит подбирать исходя из того, сколько жильцов и как часто проживают в доме. Также выбор зависит от количества ванных комнат и туалетов, стиральных машин и другой техники. По нормам, емкость должна в три раза превышать объем наполнения за сутки. Очищается вода в септике приблизительно в течение трех суток.

При установке системы обращайте внимание на то, соответствует ли она нормам СЭС, имеет ли необходимый гигиенический сертификат. Кроме того, вместе с очистной системой необходимо предусмотреть и систему дренажа, это особенно актуально в районах с высоким уровнем подпочвенных вод. Иначе участку со временем грозит заболачивание, а из-за повышенной влажности могут страдать постройки и образовываться плесень

Иначе участку со временем грозит заболачивание, а из-за повышенной влажности могут страдать постройки и образовываться плесень.

Принудительная и естественная подача воды

Для того, чтобы сделать качественную автономную канализацию в доме, необходимо определиться с подачей сточных вод. Её можно осуществлять двумя способами:

• Принудительно. Такой метод используется при локальных очистительных станциях, так как системе требуется быстрая подача отходов. Принудительная подача требует установки дополнительного оборудования. Также такой вариант системы канализации требуется, когда невозможно сделать наклон трубопровода.
• Естественная подача. Наиболее популярный вариант, не требует установки дополнительного оборудования и является самым дешёвым. Движение сточных вод осуществляется самостоятельно, без приложения механических сил. Происходит такой процесс из-за наклона, под которым прокладывают трубопровод. Естественная подача стоков в септиках и выгребных ямах.

Схема разводки внутренних сетей

Составляется схема разводки канализации в частном доме на этапе проектирования дома. Следует помнить, что чем проще схема, тем надежнее система. Поэтому при составлении проектов для индивидуальных частных строений необходимо «привязывать» канализацию к водопроводу и размещать мокрые помещения максимально близко друг к другу, в этом случае, можно будет ограничиться установкой одного стояка.

Если же точки водозабора будут расположены далеко друг от друга, то придется, либо устраивать несколько стояков, либо использовать насосные установки для перекачки стоков.

Составление схемы внутренней разводки

Составляя схему разводки канализации в квартире или в доме, следует прислушаться к следующим рекомендациям:

• Для отвода «серых» стоков (от кухонных моек, ванны, умывальника, душевой кабины) используются трубы с сечением 50 мм.
• Для отведения стоков от унитаза необходима большая труба, диаметром 110 мм.
• Труба такого же размера используется для стояка.
• Следует помнить правило: чем больше диаметр выпускной трубы, тем ближе прибор сантехники должен быть расположен к стояку. Как правило, самый близкорасположенный к стояку прибор – это унитаз.
• Не допускается сужения трубопровода по направлению к стояку.

• Минимально возможный уклон трубопровода внутренней канализации – 0,03, то есть 3 см на метр длины. Изменений угла наклона на протяжении одной ветки быть не должно.
• Сливной стояк должен проходит вертикально, устройство поворотов запрещается, если ниже места поворота планируется подключения каких-то приборов.
• На стояке планируется установка ревизий, обратного клапана или фановой трубы.
• По сути, фановая труба – это продолжение стояка, выведенная на крышу. Она необходима для выравнивания давления в системе и обеспечения нормальной работы канализации.

Как составить схему внутренних сетей?

Чтобы составить подробную схему нужно «вооружиться» несколькими листами «миллиметровой» бумаги, карандашом, линейкой и рулеткой. Планируется разводка канализации в частном доме своими руками следующим образом:

Составляется план дома в масштабе. Для этого нужно снять размеры рулеткой и на бумаге «развести» трубы так, чтобы они были проложены с необходимым уклоном и с минимальным количеством изгибов.

• Выбирается место расположения стояка (или нескольких стояков при необходимости).
• Намечаются места установки сантехники.
• На плане намечается расположение труб, ведущих от каждого сантехнического прибора к стояку, с обозначением их размеров. Также, нужно наметить места установки соединительных элементов – тройников, крестовин и пр.

Самый сложный момент – это разводка канализации в ванной комнате. Продуманный план гарантирует правильность проводимых работ. Нужно заранее решить, какие элементы сантехники будут установлены в ванной.

Причем, думать нужно «на перспективу». К примеру, если пока стиральную машину ставить не будут, но агрегат планируется установить через некоторое время, то канализацию в ванной нужно делать с учетом этого обстоятельства.

Сборка внутренних сетей

Имея подробную схему канализации, можно покупать необходимые материалы и приступать к сборке. Монтаж внутренних сетей при условии использования пластиковых труб не представляет особой сложности.

Соединение труб выполняется «в раструб», то есть не требует использования специальных инструментов. Сборку труб производят в соответствии с планом, при этом, чтобы исключить провисание труб, их следует крепить хомутами к стенам.

Сборка системы канализации в деревянном доме проводится так же, как и в обычной квартире. Единственное отличие, что крепление разводимых труб к стенам проходит легче, так как не требуется бурить бетон.

Разновидности внешней канализации частного дома

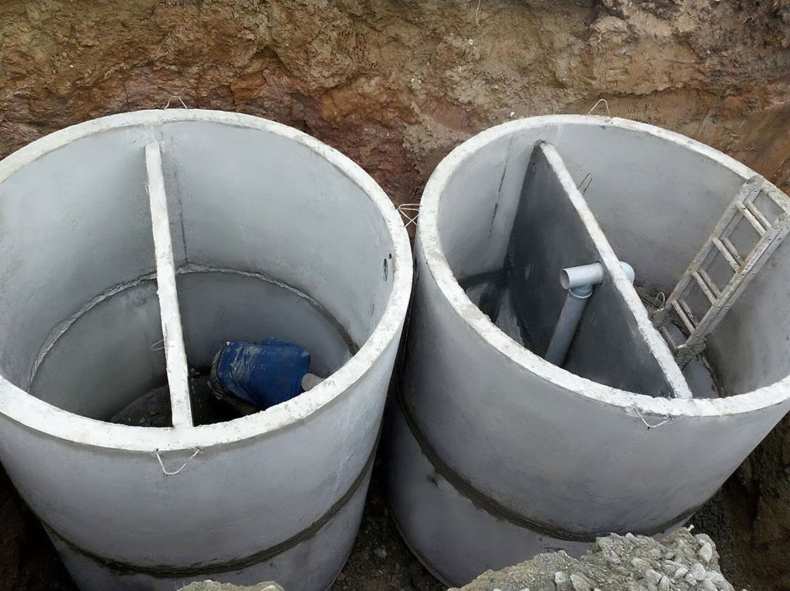

Септик представляет собой резервуар или несколько соединенных друг с другом резервуаров, предназначенных для аккумуляции стоков и удаления из них загрязнений. По типу функционирования и, соответственно, устройства все системы по утилизации сточных вод от частного дома можно разделить на 3 категории:

• накопители;
• системы с анаэробной очисткой;
• локальные аэробные станции, обеспечивающие максимальное удаление загрязнений.

Первый вариант наименее удобен, так как требует регулярного вызова ассенизаторской машины, что чаще всего не подходит для дачи и требует значительных финансовых затрат на обслуживание.

Септик-накопитель

Рассмотрим подробнее два оставшихся типа септиков, не требующих вызова ассенизатора.

Аэробные системы утилизации стоков

Локальные станции биологической очистки, применяемые систему аэрации (подачи воздуха) – это компактные версии общегородских канализационных очистных сооружений. Их работа делится на несколько ступеней.

1. Первый этап происходит в отстойнике и заключается в осаждении. Крупные тяжелые загрязнения оказываются на дне. Частично очищенная вода по системе перелива поступает на следующий этап.
2. Суть локальных очистных сооружений проявляется на этапе биологической очистки. В таких системах применяют естественный процесс – разложение отходов микроорганизмами активного ила. Максимальной очистки достигают путем чередования анаэробной и аэробной фаз. Для последней в камеру подается аэратором воздух.
3. Завершающим этапом является осаждение активного ила.

Принцип работы септика

Также нередко подобные системы снабжаются уловителями волос.

Септик «Топас С 12»

На выходе получается вода, очищенная примерно на 95%. Ее можно сливать на рельеф или использовать для технических нужд. Именно высокая степень очистки – главное преимущество такой системы.

УФ обеззараживание стока

Септик с анаэробной очисткой

Устройства обработки стоков без применения аэрации конструктивно просты. Они представляют собой один или два резервуара, соединенных системой переливов и дополненных ступенью почвенной фильтрации. Принцип их действия также прост.

1. Первая камера служит отстойником. Здесь же происходит и процесс бескислородного разложения органики. Если нечистот много, то устанавливается дополнительный резервуар. В нем продолжается процесс осаждение более легких взвесей и анаэробное разложение.
2. Так как без кислорода степень очистки не превышает 60%, сбрасывать стоки на рельеф недопустимо. Для дальнейшей утилизации вода попадает на ступень почвенной фильтрации. Здесь жидкость проходит через фильтрующий слой, где продолжается очистка, и попадает в глубокие слои грунта.

Анаэробный септик

Бактерии для септиков

Составляющие проекта

Для того чтобы правильно составить проект канализационного коллектора частного дома, необходимо понимать, что инженерная сеть состоит из двух частей:

• Внутренняя канализация . Сюда включены все трубы, стояк и сантехнические водозаборные точки в доме. В проекте необходимо будет точно указать все точки расположения сантехнического оборудования, расстояние их от стояка и метраж каждой трубы от точки до стояка. Здесь же указывают все углы и повороты трубопровода, а также длину стояка до выходной трубы в фундаменте.
• Наружная канализация — это коллектор от начала выводной трубы и до самого септика (выгребной ямы). Сюда же включают проект расположения септика на участке. Стоит знать, что для монтажа труб снаружи дома необходимо пользоваться правилами СНиП, которые гласят, что если трубопровод имеет длину более 10 метров (при условии диаметра труб более 200 мм СНиП позволяет делать расстояние между колодцами 20 м), то для качественного технического обслуживания трубопровода необходимо монтировать смотровые (ревизионные колодцы). Расстояние между такими точками ревизии должно быть не менее 10 метров.

Устройство канализации на даче своими руками: правила монтажа

Начинать монтаж канализационной системы лучше всего с дома.

Канализация на даче своими руками фото чертежи

Основная задача при прокладке труб внутри дома – обеспечение максимально плавного стока отработанных жидкостей. Стоковые линии внутренней канализации начинают монтироваться от выпуска.

Дачная канализация своими руками: организация выпуска

Для того чтобы избежать проблемы нестыковки внешней и внутридомовой составляющих системы, монтажные работы лучше начинать именно с выпуска (часть системы, соединяющая выход труб из дома с линией, ведущей к очистной установке).

Выпуск монтируется ниже глубины промерзания почвы, величина которой различна для каждого района (устанавливается СНиП 2.02.01-83). Для этого в фундаменте пробивается отверстие, устанавливается задающая уклон гильза (кусок трубы диаметром 13-60 см) и закладывается отступной патрубок. После установки гильза фиксируется цементным раствором.

Автономная канализация на даче: порядок действий

1. Первым делом производится соединение сантехники с гидрозатвором и змееподобной трубкой, что защитит помещение от проникновения неприятных запахов.
2. Теперь необходим монтаж первой трубы к канализационному гидрозатвору.
3. Выполняется переход присоединением к вертикальной трубе горизонтальной. Используется два пластиковых колена, согнутых под углом 45 градусов.
4. Если стояк расположен далеко, необходимо проложить трубу под уклоном в три сантиметра на один метр длины до ближайшего стояка или соединить с линией канализации, идущей от другой сантехники.
5. Требуемый уклон задается при помощи специальных хомутов, закрепляемых на стене или полу, их располагают на расстоянии около двух метров.
6. Установка ревизий для удаления засоров. Данная деталь необходима после каждого поворота канализации и в домах с более, чем двумя этажами.
7. Соединение труб с диаметрами 50 и 100 мм делается с помощью специального переходника.

Советы специалистов по внутренним работам

При проведении внутренней канализационной системы прокладку водопровода и канализации лучше делать в одной штробе. Это позволит сократить объем монтажных работ и время на их проведение.

Правильный сток внутри частного дома всегда должен быть под уклоном:

• для трубы диаметром 50 мм – 3 см на 1 метр длины;
• для 100 мм и более – 2 см на 1 метр длины.

Применение фановой трубы для вентиляции необходимо:

• если в доме несколько этажей;
• если диаметр стояка 50 мм и меньше;
• если имеется система, создающая мощный поток стоков (например, бассейн).

Дачная канализация: наружные работы

Основная задача наружной канализации – вывод отработанных жидкостей (стоков) из системы. Состоит из прямой трубы, идущей от выпуска до очистной установки (отхожая яма или септик).

Труба под уклоном прокладывается на глубине промерзания почвы или ниже (зависит от региона, средняя глубина от поверхности составляет 70-80 см). При необходимости, утепляется вспененным полиэтиленом либо минеральной ватой (поверх защищается пластиковым коробом от сырости).

Виды канализации для дачи

Если отбросить вариации, то останется пять вариантов решения:

1. Установка биотуалета.
2. Система с выгребной ямой.
3. Применение накопительной емкости.
4. Система естественной очистки на основе септика.
5. Способ биологической очистки.

Кратко охарактеризуем каждый из них.

Установка биотуалета

Это самое простое и быстрое решение, но его следует рассматривать, скорее, в качестве временной меры, поскольку остается открытым вопрос об удалении сточных вод, поступающих с раковины, умывальника или душа. Помимо этого, подобная реализация не исключает появление неприятного запаха.

Самая простая реализация локальной канализации – установка биотуалета

Система с выгребной ямой

Еще несколько десятилетий назад это было наиболее распространенное решение, на текущий момент оно потеряло свою актуальность ввиду появления более эффективных систем. Единственное достоинство подобной реализации – относительно невысокая стоимость. Минусы решения проявляются в виде: необходимости ограничивать расход воды, наличия неприятного запаха и загрязнения участка.

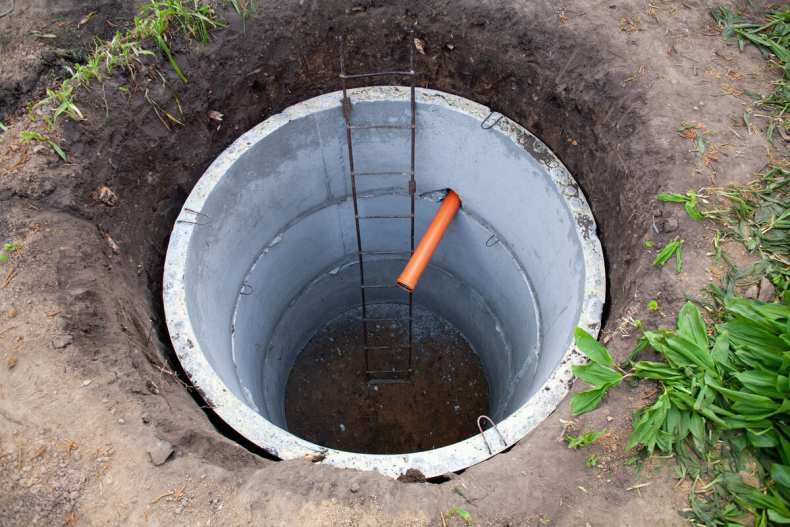

Выгребная яма – простое и недорогое решение

Учитывая все недостатки, применение подобного решения может быт оправдано в случае отсутствия водопровода в частном доме.

Заметим, что такой вид неприемлем для участков с высоким уровнем грунтовых вод или при наличии глинистой почвы.

Применение накопительной емкости

По сути, данный тип можно рассматривать как разновидность предыдущего вида. Основные отличия – полностью герметичная конструкция и более частая необходимость откачки. К достоинствам можно отнести:

• большое разнообразие объемов (как правило, от 2 до 100 м3);
• в зависимости от исполнения, возможно наземное или подземное размещение;
• допускается подключение ливневой канализации;
• не загрязняет грунт.

Накопительная емкость ARMOPLAST-HE в подземном исполнении

Перед тем, как выбрать данный вариант реализации, необходимо принять во внимание его два существенных недостатка:

• учитывая ограниченный объем, следует контролировать расход воды;
• вызывать ассенизаторов для очистки понадобиться примерно раз в месяц.

Оправданная сфера применения этого вида автономной канализации: небольшой частный или летний дачный дом, не подключенный к водоснабжению, место временного проживания, например, строительный поселок.

Система естественной очистки на основе септика

Данная конструкция состоит из 2-4 очистных секций. Чем больше их количество, тем выше степень очистки стоков. Выход подключается к дренажной системе.

Упрощенная схема монтажа септика

Основные преимущества решения:

• простая реализация и доступная себестоимость;
• не требуется подключение к внешним источникам питания;
• полностью отсутствует неприятный запах;
• не загрязняется грунт;
• большой выбор готовых конструкций.

Для недостатков данной системы скорее подходит определение – особенности эксплуатации, они выражаются в следующем:

• нельзя допускать перегрузку системы, поскольку это может привести к появлению неприятного запаха на дренажном поле;
• механические очистители нуждаются в регулярном осмотре, по его результатам определяется необходимость чистки емкостей и дренажной системы. Периодичность профилактических мер – раз в год.

Основная сфера применения — частные дома, коттеджи, дачи с небольшим и средним объемом стоков.

Способ биологической очистки

Биологические станции – наиболее действенный способ очистки сточных вод. Конструкция напоминает септик, но имеются и отличия, они выражаются в наличии аэротенка, биофильтра, обратного клапана, насоса и т.д. Эти дополнительные элементы позволяют использовать воду на выходе для технических нужд или организовать ее слив, непосредственно, в водоем.

Несколько домов, подключенных к биологической станции через общий коллектор

Использование биологической станции дает следующие преимущества:

• очистка стоков на 98%;
• длительная эксплуатация с минимальным обслуживанием;
• не возникает запах;
• по нормам СНиП допускается близкое расположение к жилому дому;
• неразлагаемые отходы накапливаются в минимальном количестве, что снижает регулярность профилактики.

Существенный недостаток таких систем – высокая стоимость. Заметим, что подключение нескольких домов к единой станции очистки позволяет сократить расходы на ее приобретение. Помимо этого биологические комплексы зависимы от наличия электричества.

Вывод канализации

Теперь необходимо разработать проект вывода стоков наружу. Для этого необходимо наметить на плане место спуска стояка в подвальное помещение к фундаменту.

Помещение для монтажа выхода канализационной трубы стоит обустроить отдельно от всех хозяйственных помещений. Хорошо бы выложить кирпичную стену в подвале.

Для соединения стояка с наружной канализационной трубой нужно сформировать отверстие в фундаменте и обустроить его металлической гильзой. Она нужна для того, чтобы на трубу канализации не оказывалось давление стен дома. При этом стоит помнить, что гильза должна выступать с обеих сторон фундамента на 4-6 см, а её диаметр должен превышать диаметр трубы на 2-3 см. Это будет запас для уплотнителя.
