Английский камин
Этот очаг представляет собой классическую конструкцию открытого типа. Он имеет выступающий “зуб”, наклонную заднюю стенку и открытую топку. Для кладки очага используют шамотный кирпич. Элементы скрепляют между собой раствором на основе глины, песка и небольшого количества цемента. Внешнюю облицовку делают из полнотелого керамического кирпича. Английский камин имеет сложную схему порядовки, но обеспечивает хорошую тягу и эффективность. Его устанавливают в помещениях с общим объемом не меньше 80 м³.
Для выкладки первых четырех рядов берут кирпич из керамики марки 100. Затем работу продолжают материалом с маркировкой 150 или выше. Камин не имеет колосниковой решетки и поддувала. Для оформления арки портала в 12 ряду выкладывают уголок и 2 полосы из стали. В 16-17 рядах оставляют дверцу для прочистки на тыльной стенке. Поэтому между стеной и камином оставляют свободной пространство.
Важно! Когда строительство английского камина завершено, в течение 20 дней его протапливают небольшим количеством дров. Так очаг просушивают и готовят к полноценному запуску
Через 3 недели дрова закладывают на половину топки. Еще через месяц очаг затапливают на полную мощность.
Несколько важных советов:
Угловой камин Аннушка дополнит интерьер дачи
- Перед кладкой обработайте кирпич водой, чтобы из него вышел воздух.
- Готовить раствор необходимо непосредственно перед кладкой. Для приготовления раствора используется глина, вода, песок и цемент. Допустимо использование специальных модификаторов, увеличивающих адгезию и скрепляющую силу раствора.
- Готовый угловой камин нужно подготовить к эксплуатации. После сооружения его необходимо просушить на протяжении 1 месяца. Первый раз камин можно растопить на небольшое время и при малой температуре. Температура должна увеличиваться постепенно.
«Аннушка» создаст в вашем доме уют и приятную атмосферу.
https://youtube.com/watch?v=IMNsm39DF2k
Строим каминопечь из кирпича своими руками (с фото)
Каминопечи из кирпича своими руками становятся в последнее время все более популярными в возведении конструкциями. Многие подобные конструкции изготавливают из заводских деталей, предназначенных для дальнейшей самостоятельной сборки. Собрать уличный камин из кирпича сможет даже начинающий мастер, а готовая конструкция займет почетное место на дачном участке.
Строим поэтапно, поскольку не менее важную роль в подобной конструкции играет каминная часть. Печь, пристроенная слева по фасаду, топится дровами по принципу русской печи, но используется преимущественно для выпечки. С помощью различных печных аксессуаров на ней можно приготовить первые или мясные блюда.
Учитывая все заводские заготовки, вся конструкция вместе с печью имеет массу около 900 кг, а самая тяжелая деталь камина весит примерно 55 кг.
Масса камина без печи (только с прикаминным столиком) составляет около 600 кг. Подобную каминопечь сможет возвести любой домашний мастер даже без наличия заводских заготовок.
Руководствуясь чертежами, можно рассчитать и собрать уличный камин из кирпича своими руками за несколько дней. Посмотрите каминопечи из кирпича на фото – их конструкция проста и понятна:
Масса наиболее облегченного варианта садового камина составляет примерно 170 кг. Большей легкости в данном случае удалось добиться за счет того, что верхняя надтопочная часть выполнена из листового железа толщиной 1 мм.
Для создания оригинальной конструкции камина с возможностью его трансформации в печь и обратно необходимо сделать приставную переднюю стенку с обычной топочной дверкой и полукруглой дверкой варочной камеры над ней. Далее представлены уличные камины из кирпича на фото, иллюстрирующих процесс их изготовления:
История появления каминов
Определить когда именно появился первый камин до сих пор не удается. Известно одно — прототип камина это примитивный очаг, а дымоход — отверстие в крыше жилища.
Сначала камин имел очень большие размеры, над ними помещались вертелы или котлы. В настоящее время такие конструкции можно встретить лишь в старых замках (Франция, аббатство Мон-сен-мишель). Также камины использовались ремесленниками для изготовления свечей, окраски ткани, приготовления мыла.
В средневековье камины представляли собой фигуру человека, для кладки использовался тесанный камень, а затем кирпич. Камин на протяжении длительного времени претерпел существенные изменения: появились изящные формы, конструкция стала более совершенной, дымоход и топка представляют одно целое со стеной. Неизменными остались только инструменты: кочерга, совок, щипцы, каминная решетка и подставка для дров.
Камин для отопления помещения был изобретен в 8 веке графом Румфордом, но по сравнению с печью давал значительно меньше тепла, поэтому выполнял не практичную, а декоративную функцию. Первый квадратный камин был изобретен в Англии, поэтому до сих пор носит название «английский».
До 90-х годов использовались преимущественно камины на дровах, а с 97 года стали применять газ. На сегодняшний день очень популярны электрокамины.
Хорошие качества
Если речь идет об экономии материалов, то в доказательство данного факта можно подчеркнуть, что кирпича потрачено будет намного меньше, чем во время строительства печи или других видов камина, которые могут быть пристенными или островными. Выполнить камин углового типа собственными руками, подробная инструкция по созданию которого будет предоставлена в публикации, возможно не только в огромном по площади коттедже, но и в небольшом доме, который расположен за городом.
Справиться с работами будет может даже малоопытный специалист, ведь прогадать в схеме порядовки очень не просто. Но если внешнюю укладывание выполнить аккуратной не получится, то ее можно украшать готовым порталом или плиткой.
Электрический камин своими руками
Вот недорогой и функциональный искусственный камин из дерева, который вы можете сделать своими руками и здорово сэкономить. Чтобы закрепить на стене, сначала нужно собрать каркас. Вы можете избежать необходимости снимать камин со стены, изготовив раму по размеру проема и прикрепив панель, вырезанную по размеру проема (с прорезью для вставки). Первый шаг: изготовление центральной секции вокруг вставки.Никаких сложных прорезей или карманных шурупов, только два шурупа (6 см) на доску 2 × 4 (обязательно просверлите отверстия, чтобы избежать раскола). Сбоку выступ вставки находится снаружи рамы. Вам нужно проверить и убедиться, что рама хорошо вписывается в проем камина. Затем добавьте верхнюю и нижнюю часть рамки
Важно, чтобы все они были одинаковой длины, то есть вставка располагалась идеально ровно.Тот же процесс повторите для верхних частей. Теперь, когда каркас собран, нужно убедиться, что это правильная глубина
Просто прикрепите L-образные скобы, сделанных из планок 2 × 4, вырезанных на нужную глубину. сделайте два таких кронштейна и прикрепите вверху и к стеновым стойкам. Еще прикрепите к раме внизу пару блоков для дополнительной поддержки. Теперь каркас готов! Полную инструкцию читайте на сайте.
Источник фото: blog.jennasuedesign.com/2020/01/diy-electric-fireplace/
Фальш камин с декоративным очагом
Ищите подходящий фальш камин для гостиной? Этот декоративный вариант подойдет для любого интерьера.
Основной материал – гипсокартон, доски и три листа фанеры. С подробной инструкцией на сайте и детальными пошаговыми фото ниже в галерее у вас не должно возникнуть трудностей с этим проектом.
Фальш камин из поддонов
Если в доме нет камина, конечно, вам будет грустно, что нет подходящего места, чтобы повесить чулки на Рождество. Но если в вашем распоряжении есть обрезки досок и поддоны, вы можете сделать простой фальш камин своими руками. Каркас определит размер камина. При выборе размеров обязательно учитывайте толщину поддонов. Если собираетесь устанавливать камин в труднодоступном месте, то должны быть уверены, что все подойдет. Здесь рама размером 80 на 80 см. Во-первых, соберите квадратную секцию рамы, добавив дополнительные части с углами 45 градусов, чтобы рама оставалась квадратной. Затем прикрепите у основания несколько брусков. Это не только добавит устойчивости, но и создаст небольшой выступ, как у обычного камина. В общем, инструкция большая и подробная, вы ее можете прочитать на сайте по этой ссылке (под фото).
Источник фото: www.instructables.com/Pallet-Fireplace-2/
Или вот такой фальш камина из поддонов, этот вариант намного проще. По сути это просто рамка, закрепленная на стене. Но для Нового года и Рождества вполне подходящий вариант, сразу понятно, что эта конструкция имитирует, и места почти не занимает. Попробуйте, красивый фальш камин, симпатичная отделка колонн и полка из искусственного кирпича смотрится отлично.
Источник фото: welivedhappilyeverafter.com/diy-rustic-chippy-faux-fireplace-mantel/
Фальш камин из стола
Это просто, берете старый деревянный обеденный стол, электрический камин и подгоняете стол под размеры камина. Затем сделайте полки. Сначала определите размеры с учетом того, что вы собираетесь ставить – фотографии, украшения, возможно еще какие-то вещи. После этого обрежьте полки по размеру, покрасьте в черный цвет и прикрутите шурупами. Когда полки готовы, поставьте камин сзади, стол вперед, чтобы выровнять ножки с полками. Прикрепите полки. Украшайте и наслаждайтесь!
Источник фото: www.instructables.com/Building-a-Faux-Fireplace/
Возможно, эта небольшая подборка инструкций с пошаговыми фото вам понравилась. Понятно, что все возможные варианты в одной статье не соберешь. Посмотрите еще для вдохновения эти 70 Рождественских каминов, которые вы можете сделать своими руками для украшения своего дома.

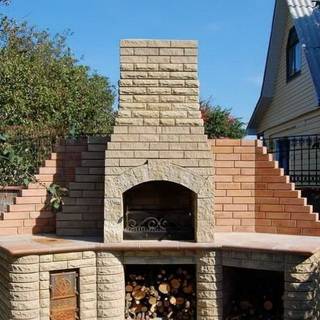

Облицовка уличной печи кирпичом и изготовление дымоуловителя (с фото)
Поверхность карниза обычно облицовывают клинкерными плитами, а его кромки декорируют обрезанным в размер торца облицовочным кирпичом.
Во время облицовочных работ необходимо следить, чтобы швы между кирпичами были одинаковой ширины. После завершения кладки узкой кельмой нужно вдавить в швы раствор, чтобы они полностью были заделаны. Затем разгладить раствор, дать ему высохнуть, а после этого произвести расшивку швов.
После завершения работы с камином можно приступать непосредственно к изготовлению дымоуловителя. Заготовки из листовой меди толщиной 1 мм следует предварительно раскроить. Ширина всех припусков для создания бортов должна составлять 29 мм, а высота трубы — 50 см. Для ее изготовления понадобятся четыре заготовки шириной по 25 см каждая. На двух крайних заготовках слева и справа нужно аккуратно под прямым углом отогнуть кромки шириной 25 мм. После этого необходимо прикрепить колпак дымоуловителя к ограждению шамотной вставки. Вместо меди для дымоуловителя можно использовать и другой листовой металл (нержавеющую сталь или оцинкованное железо).
Для создания бортов тонкого листового металла необходимо зафиксировать заготовку между двумя брусками из твердой древесины, затем с помощью резинового молотка и монтажного бруска аккуратно отогнуть выступающую кромку. Затем на заготовках на одинаковых расстояниях друг от друга следует сначала произвести разметку, а после этого под заклепки просверлить отверстия диаметром 4 мм. У скрепленного дымоуловителя край колпака рекомендуется усилить, используя латунные уголки.
Сверху необходимо установить дымовую трубу квадратного сечения с флюгаркой. Ее можно просто надеть на колпак, но все-таки рекомендуется прикрепить, используя заклепки. В таком случае трубу точно не сдует ветром.
К ограждению топки дымоуловитель нужно зафиксировать с помощью стальных оцинкованных кронштейнов. Перед этим их нужно загнуть и прикрепить к колпаку заклепками длиной 12 мм. Для того чтобы правильно произвести разметку точек сверления отверстий под дюбели, колпак с трубой нужно приложить к камину, определить место будущего расположения кронштейнов, только после этого сделать разметку, снять колпак и просверлить отверстия. Затем колпак можно поставить и привинтить.
В очаге находится рама для подвески гриль-решетки и установки зольника. Для ее изготовления понадобятся стальные уголки. Их необходимо соединить друг с другом на винтах или с помощью сварки. В качестве опор для гриль-решетки рекомендуется к тыльному поперечному элементу рамы прикрепить два вертикальных элемента, выполненных из полосовой стали.
Кроме того, понадобится флюгарка, которая представляет собой колпак, венчающий дымовую трубу. Он необходим для предотвращения попадания осадков и птиц в устье трубы и для защиты ее от влаги.
Можно приобрести готовую решетку для приготовления жаркого, но можно сэкономить и самостоятельно сварить ее из отрезков стального прутка сечением 8×8 мм и длиной 540 мм каждый, предварительно изогнув их. Не стоит забывать о том, что два отрезка такого прутка понадобятся для рамки решетки, которую изготавливают в первую очередь, а затем на нее наваривают остальные прутки (примерно 18 штук). Вместо сварки можно использовать винты. После сборки решетку рекомендуется хромировать. К продольным элементам рамы сверху нужно прикрепить два таких же отрезка прутка, использующихся в качестве направляющих для выдвижного зольника. Расстояние между ними должно быть немного больше ширины зольника. Сам выдвижной зольник лучше всего изготовить из черной жести толщиной 1,5 мм.
Посмотрите пошагово, как сделать уличный камин на видео, предложенном далее на этой странице:
Пошаговая инструкция
По сути, кладка углового камина из кирпича своими руками не отличается от обычного строительства, за исключением тонких швов – чем тоньше они будут, тем лучше камин будет сохранять тепло внутри. Для этого раствор должен быть максимально однородным и без комочков. Допустимая толщина печных швов – от 1 до 3 мм для топливного отсека и до 5 мм – для дымохода и корпуса. При этом швы надо заполнять полностью.
Как построить камин из кирпича:
- Проще и быстрее всего возводить камин в процессе строительства дома, когда внутренняя отделка еще не началась. Первым делом надо позаботиться об устойчивом фундаменте, размеры которого должны быть шире цокольного ряда конструкции на 5 см со всех сторон. Выройте котлован соответствующего размера глубиной 60 см. Если же уровень пола расположен намного выше поверхности земли, нужно лишь тщательно уплотнить грунт под будущим камином и изготовить опалубку из дерева. Изнутри щиты опалубки обмажьте битумной мастикой или прикрепите рулонную гидроизоляцию (обычный рубероид вполне сгодится). Для изготовления опалубки также можно использовать листовое железо.
- Утрамбуйте дно котлована и насыпьте туда слой щебенки или кирпичной крошки толщиной 10 см, полейте водой и тщательно утрамбуйте. Поверхность должна получиться максимально ровной и горизонтальной.
- На щебеночную «подушку» установите опалубку, после чего положите внутрь крупные камни или кирпичный бой (бут). Между камнями останутся зазоры, и чтобы заполнить их, насыпьте еще немного щебенки.
- Замешайте классический цементно-песчаный раствор в соотношении 1:3. Сперва перемешайте сухие компоненты, а затем понемногу добавьте воду, доведя раствор до нужной консистенции (густая сметана). Залейте бетон в опалубку слоем 10 см, выровняйте поверхность и оставьте высыхать на сутки.
На следующий день снова положите на высохший бетон слой бута вперемешку со щебнем и залейте бетоном. Таким образом, доведите фундамент почти до уровня чистового пола (ниже на 5 см). Последний слой бетона тщательно выровняйте, накройте полиэтиленом, чтобы он не растрескался, и оставьте высыхать на 5-7 дней.
- После полного высыхания фундамента демонтируйте опалубку.
- Закройте фундамент 2 слоями рубероида и приступайте к кладке кирпичей в соответствии с выбранной порядовкой.
- Поскольку кирпичи впитывают влагу, перед укладкой и нанесением раствора их следует подержать в воде 2-3 минуты. Если этого не сделать, они заберут всю жидкость из глиняного раствора, и тот утратит свои прочностные связующие характеристики.
- При кладке цокольного ряда устанавливайте кирпичи на ребра. Для остальных рядов кирпичи кладут плашмя. Когда высота конструкции достигнет 25-30 см, можно начинать формировать стенки топочного отсека.
- Если фасад камина не планируется штукатурить или облицовывать, при кладке лицевой части постарайтесь не доводить глиняный раствор до самого края кирпича примерно на 5 мм – это позволит потом красиво расшить швы. Приступая к укладке каждого ряда, проверяйте горизонтальность строительным уровнем, а вертикальность – угольником и отвесом.
- Когда будете выкладывать топливник и дымовую камеры, разглаживайте и выравнивайте раствор не инструментами, а вручную. Так вы сможете почувствовать и при необходимости своевременно удалить крупные частички и комочки, сделав швы тоньше. Когда справитесь с 5-6 рядами, протрите внутренние стенки влажной ветошью, чтобы стереть излишки раствора – потом это сделать будет довольно трудно.
- Если вы перевязываете кладку топливника, облицовку нужно выполнять отдельно без перевязки, чтобы температурные перепады не разрушили конструкцию.
- Если помните, задняя стенка топливного отсека и дымосборника должны находиться под наклоном. Для этого укладывайте каждый последующий ряд с небольшим напуском на нижний (4-5 см). Чтобы на такой «лесенке» не скапливалась сажа, кладку рекомендуется закрыть стальным экраном толщиной 3-4 мм.
Чтобы сделать перекрытие портала, используйте стальной уголок (потребуется облицовка камина) или кружало – специальную опалубку, позволяющую создать арочную кладку. Чтобы сделать все красиво и правильно, сначала установите кирпич без раствора, оцените результат, а уже потом укладывайте его по всем правилам.
- Когда доведете печную трубу до крыши, смените глиняный раствор на цементно-песчаный – он лучше справляется с атмосферной нагрузкой.
Схема углового камина из кирпича, какой бы простой она ни была, требует предельного внимания и навыков работы с материалами. Если вы сомневаетесь в своих силах, лучше доверить работу профессионалу или хотя бы заручиться его поддержкой и рекомендациями.
Особенности каминов различных видов
Пляшущие языки пламени, переливы искр притягивают и завораживают взор, а потрескивание дров, потоки тепла расслабляют и успокаивают. Подобный психологический эффект возможен, если сидеть и наслаждаться уютом рядом с камином. Его конструкция предельно простая – открытая печь и вытяжка. Это имеет и обратную сторону – отдача не превышает 25%, остальная энергия уходит на улицу вместе с дымом. По расположению он бывает пристенный и угловой. Не размещают напротив окна – это снижает эффективность, появляются сильные сквозняки.
В типовой конструкции с целью повышения теплоотдачи применяется расширяющаяся к порталу топка. Площадь делают в 100 раз меньше обогреваемой комнаты. Углубление понижает и без того малый КПД, поэтому загородный дом обычно оборудуется широким и почти плоским камином. Длина дымохода 3–5 метров, а отверстие в 10–15 раз меньше размеров камеры сгорания. Такие пропорции обеспечивают эффективное отопление и безопасную работу.
Английский камин отличается особенностями конструкции: у него трапециевидная топка глубиной 0,4–0,5 м и прямая вытяжка. Это позволяет большей части тепла поступать в помещение. Внутренние стенки имеют наклон около 20°, что способствует отражению нагретого воздуха. Дымосборник выполнен в форме пирамиды. Соотношение площади камеры сгорания и выводящей трубы 8:1. Соблюдение этих условий обеспечивает эффективную тягу, равномерный прогрев помещения.
Мини камин требует малого расхода материалов, годится для небольших комнат на даче. Размер топки не превышает 60×40 см, что позволяет обогреть помещение 20 м2 в осенне-зимнее время, но при сильных морозах полноценное отопление проблематично. Без дымохода высота примерно чуть больше метра, ширина – 0,5 м. Его достоинство в простоте конструкции и низкой стоимости – понадобится 220 штук красного кирпича.
Обустраивая интерьер, чтобы избежать сложной системы дымосборника с вытяжкой, устраивают декоративный камин. Он работает с применением газа, электрики или воды для обогрева. Пламя имитируют картинами, лампами, свечами. Натуральное тепло от горящих дров такой вариант не заменит, но выглядит эффектно, обходится дешево, создается быстро.
Улица – удобное место для устройства мангала, который украсит участок, позволит с уютом проводить время. Камин-барбекю имеет поленницу и топку, а также верхний выступ для размещения шампуров с шашлыком или решеток для мяса. На таком приспособлении также готовят блюда в утятнице, кастрюле, на сковороде. Простейший вариант делается гораздо легче, чем в доме – не требуется возводить дымосборник и вытяжную трубу, газ уходит прямо в атмосферу.
Более сложные уличные сооружения могут служить не только для готовки пищи, но и обогревать. Модели выполняют отдельно стоящими или пристенными, когда их пристраивают к беседке или высокому каменному забору. Заранее готовят площадку, где размещают не только камин, но и стол, стулья, другую мебель. Создается островок, который со временем доступен для модернизации, добавления элементов. Устройство на воздухе можно превратить в обогреваемое закрытое помещение.
Основные принципы строительства камина
Для каминной кладки можно использовать различные порядовки, однако любой вариант имеет общие принципы:
Угловой камин
- первый ряд кирпича следует устанавливать на ребро, а следующие ряды – плашмя;
- первые два ряда являются основанием;
- следует использовать кирпич без надломов, трещин, скол и других повреждений;
- если для строительства используется красный кирпич, его нужно предварительно замочить в воде, чтобы он не впитал влагу из раствора;
- огнеупорный кирпич перед строительством замачивать не нужно, достаточно очистить от загрязнения и протереть влажной тряпкой;
- толщина шва при строительстве не должна быть выше 5 мм;
- если между швами появились излишки смеси, ее нужно удалить до застывания;
- необходимо наносить умеренное количество смеси, чтобы она гарантировала надежное сцепления, и не выходила за границы кирпича;
- при строительстве следует использовать однородный раствор без комков;
- раствор нельзя использовать для обмазывания камина внутри;
- оптимальное время для строительства – лето или другой теплый период;
- начинать кладку следует с углов, чтобы она получилась ровной и аккуратной;
- дно топки должно находиться на расстоянии минимум трех кирпичей от пола.
Для строительства необходимо выбрать оптимальную схему, закупить качественные материалы и приготовить огнеупорный раствор
Стоит уделить внимание и внешней отделки изделия. Ведь камин станет местом, около которого будут собираться все члены семьи
Как сделать заливку фундамента для камина своими руками
Долговечность и работоспособность камина будет зависеть не только от качества кладки, но и от того, насколько прочный фундамент под него был заложен
Обратите внимание, что основу под камин следует заливать отдельно от общего фундамента здания, чтобы избежать повреждения печи и дымохода в результате сезонных перепадов уровня грунта. Если планируется установка камина из кирпича своими руками возле несущей стены, между его основой и фундаментом дома выполняют компенсационную песчаную подушку – промежуток между ними засыпают песком и проливают водой. Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом
Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина
Заливая фундамент для мини камина из кирпича своими руками нужно проследить, чтобы первый ряд кирпичей ложился вровень с чистовым полом. Под основу не требуется глубокая яма, правда, на пучинистом грунте нужно засыпать песчано-гравийную подушку 50 см толщины. Она компенсирует перемещение грунта и послужит гидроизоляцией для фундамента и стен камина.
Для фундамента потребуется бетон М150-М300, а также армирующая сетка. По габаритам основа должна выходить за пределы камина максимум на 10 см с каждой стороны. Как правило, необходимые размеры фундамента указывают в чертежах для кирпичных каминов.
Видео описание
В следующем видео показан один из вариантов, как выложить камин из кирпича пошагово в картинках: Вы можете выбрать любую другую конструкцию с готовой порядовкой. В любом случае для строительства камина можно дать общие рекомендации.
- Первый ряд всегда делается сплошным полотном.
- Следующие ряды выкладываются в точном соответствии с порядовкой, желательно сначала делать примерку без раствора.
- Если кирпичи нуждаются в подрезке, их подрезают для всего ряда, подгоняют насухую и сажают на раствор.
- Чтобы выделить портал, его кладку с 3-4 ряда начинают, выдвинув кирпичи относительно нижних рядов на 2-3 см.
- После каждого ряда следует проверять их вертикальный и горизонтальный уровень.
На фото видны пузырьки воздуха, выделяющиеся из камня Источник yandex.net
