Установка водяных калориферов своими руками

Монтаж тепловентилятора

  Лучше всего использовать крепления тепловентилятора, которые предлагают производители. Конечно, это тоже зависит от месторасположения прибора. Например, для крепления вентилятора на потолке, можно использовать шпильки, купив их на рынке (не для всех моделей тепловентиляторов может быть такая возможность).

  Итак, приступим. В примере буду использовать крепления на монтажную консоль от производителей, способ крепления – на стене.

  Её удобство состоит ещё и в том, что можно использовать разные углы наклона для монтажа тепловентилятора. Довольно удобно, для крепления на стене.

  Размечаем необходимые крепления (уголки с отверстиями) на стене, бурим отверстия и завинчиваем, но не полностью, шурупы. Шурупы с пластиковыми дюбелями, подходят для крепления в кирпичные, бетонно-цементные стены. Длина шурупов (или шпилек), должна быть достаточной (я использовал 150 мм.), чтобы надёжно закрепить тепловентилятор на стене.

  Не полностью закручивая шурупы (оставляя небольшой люфт), делаем удобным крепление консоли, так как вероятность абсолютно точно закрепить уголки, невысока.

  Подводим трубы отопления к месту крепления тепловентилятора, если не сделали это заранее.

   Крепим монтажную консоль, помня о выбранном нами направлении наклона тепловентилятора.

Варианты крепления консоли тепловентилятора, можно увидеть на фото ниже.

  Далее, можно навесить тепловентилятор на монтажную консоль, закрепив двумя болтами. Мы, предварительно навентили, на патрубки тепловентилятора, металлорукава и автомат Маевского. Металлорукава обеспечивают возможность изменять направление потока нагретого воздуха, при повороте тепловентилятора на консоли. Автомат Маевского – обеспечивает удаление воздуха из системы отопления.

В результате, получится примерно так.

  Убедившись в надёжности креплений, что все болты, шурупы зажаты, можем подсоединить гибкие подводки (металлорукав), с трубами отопления.

  Обратите внимание на правильность подсоединения. Подача и обратка, должны быть подключены так, как обозначено в инструкции к тепловентилятору

Это важно.   Вот, на фото ниже, закреплённый и подключенный к системе отопления водяной тепловентилятор

  Вот, на фото ниже, закреплённый и подключенный к системе отопления водяной тепловентилятор.

  Теперь можно запитать тепловентилятор теплоносителем, сбросить воздух (проверить защитный колпачок на автомате Маевкого, он должен быть откручен немного или полностью, в зависимости от модели).

  В следующем материале – подключение командоконтроллера и внешних датчиков к цепи управления тепловентилятроами.

Обзор современных моделей

Для облегчения выбора и составления представления об водяных калориферах разных производителей будут описаны особенности и характеристики нескольких моделей:

1. Завод ЗАО Т.С.Т выпускает нагревательные приспособления для приточной вентиляции – КСК-3. Модель укомплектована алюминиевыми нагревательными элементами. Ее корпус выполнен из углеродистой стали. Данные агрегаты работают с теплоносителем в следующем температурном диапазоне: от +70 градусов (выход)до +150°С (вход). Минимальная температура воздуха в подающем воздуховоде составляет -20 градусов. Максимальная температура теплоносителя + 190 градусов. Рабочее давление в районе 1,2 МПа. Рабочий ресурс, заявленный производителем, составляет 13,2 тысячи часов, а срок службы – 11 лет.
2. Тепловые вентиляторы Volcano mini отличаются компактными размерами и практичностью. Их выпускает одноименная польская компания. Для смены направления потока воздуха есть специальные жалюзи. Мощность – 3-20 кВт, производительность составляет 2 тысячи кубометров в час. Агрегат имеет двухрядный теплообменник с классом защиты ІР 44. Предельное рабочее давление – не более 1,6 МПа, а максимальная температура теплового носителя +120 градусов. Объем теплообменника составляет 1,12 л. Подходит для подогрева воздуха в производственных и бытовых помещениях.
3. Итальянские водяные нагреватели Galletti AREO работаю на обогрев и охлаждение воздушных масс. Они укомплектованы теплообменником, состоящим из медно-алюминиевых трубок, вентилятором и дренажным лотком. Мощность находится в пределах 8-130 кВт. При работе в режиме охлаждения этот показатель равен 3-40 кВт. Рабочее давление – 10 бар. Температура теплоносителя +7…+95°С. Агрегат нагревает воздух до +40 градусов или охлаждает до +10°С. Класс защиты – ІР 55. Предусмотрена защита электродвигателя.

Также на торговом рынке промышленного нагревательного оборудования представлены модели следующих брендов: Тепломаш, Fraccaro, 2VV,Yahtec, Kroll, Tecnoclima, Pakole, Remko, Инновент, Zilon.

Таблица подбора смесительных узлов обвязки UTK для водяных нагревателей:

Типоразмер водяного нагревателя	Марка узла обвязки UTK
Двухрядные водяные нагреватели
400х200/2	UTK 40-1.6 HW
500х250/2	UTK 40-2.5 HW
500х300/2	UTK 40-4.0 HW
600х300/2	UTK 40-4.0 HW
600х350/2	UTK 60-4.0 HW
700х400/2	UTK 60-6.3 HW
800х500/2	UTK 80-6.3 HW
900х500/2	UTK 80-6.3 HW
1000х500/2	UTK 80-10.0 HW
Трехрядные водяные нагреватели
400х200/3	UTK 40-2.5 HW
500х250/3	UTK 60-4.0 HW
500х300/3	UTK 60-6.3 HW
600х300/3	UTK 60-6.3 HW
600х350/3	UTK 80-6.3 HW
700х400/3	UTK 80-6.3 HW
800х500/3	UTK 80-10.0 HW
900х500/3	UTK 80-16.0 HW
1000х500/3	UTK 80-16.0 HW

Для изготовления узлов обвязки используется арматура компании Genebre (пр-во Испания), насосы WILO, GRUNDFOS, DANFOSS и UNIPAMP, WESTER, IMP PUMPS, UCP. Приводы с трёхходовыми клапанами фирмы LUFTBERG, DANFOSS и ESBE.

Мощность нагревателей и их температурная подача зависимо от схемы подключения ТЭНа

Выбирая нагреватель, покупатель в первую очередь обращают внимание на его мощность. Техническая практика же показывает, что при постоянном подключении к определенной сети, когда не используются трансформаторы, показатели мощности зависят только от электросопротивления резистивного элемента, который находится в самом нагревательном устройстве. Зависимость определена формулой:

Зависимость определена формулой:

P = U * I

где P — мощность,

U — напряжение между концами греющего элемента,

I – ток, протекающий по резистивному элементу.

По той причине, что ток, проходящий по спирали зависим только от напряжения, приложенного к концам и собственного электросопротивления (R) конкретного участка спирали, формулу можно упростить:

P = U2 / R

Из этого можно сделать вывод, что в условиях постоянного напряжения мощность будет повышаться только тогда, когда сопротивление будет падать.

Электросопротивление у большей части нагревательных устройств напрямую зависит от температурной выработки самого элемента нагрева. Но, сопротивление в пределах нескольких сотен градусов будет меняться незначительно. Стоит понимать, что с карбидокремниевыми нагревателями ситуация будет абсолютно другой. Так как у них функцию элемента нагрева выполняет неметаллический стержень, сопротивление здесь будет изменяться не в линейном порядке. Сопротивление таких устройств может находиться в диапазоне 0,5…5 Ом, что не позволит напрямую подключить устройство нагрева в сеть напряжением 220 Вольт и уж тем более 380 Вольт. По техническим меркам карбидокремниевые нагреватели можно подсоединять к стандартной сети, если соблюдать их сборку в последовательной цепочке. Но. Стоит отметить, что такая методика малоэффективна, если необходимо проводить точный контроль мощности и регулировку определенной температуры печи. Самым лучшим способом считается подключение электронагревателей к сети с помощью лабораторных регулируемых автотрансформаторов или стандартных устройств статистических электромагнитных устройств.

Существуют нагреватели, которые изготавливаются сразу для трехфазной сети, например блок- ТЭНы или W-образные карбидокремниевые нагреватели. Способ их подключения зависит от рассчитанного напряжения по схеме «звезда» или «треугольник». При подключении по схеме «треугольник» подразумевается соединение трех нагревательных единиц, у которых сопротивления равны и на каждый будет подано напряжение 380 Вольт. Схема «звезда» с наличием нулевого провода подробно расписана выше и предназначается для подачи на каждый потребитель напряжения 220 Вольт. Нулевой провод необходим для подключения потребителей с разными электросопротивлениями.

Получить консультацию по подбору мощности, рабочих температур и способу подключения нагревателей вы можете бесплатно, обратившись к услугам компании «ТЭН24». Наши технологи помогут в точности рассчитать все параметры и характеристики электронагревателей для вашего оборудования и за короткое время выполнят заказ. Доставка промышленных нагревателей «ТЭН24» осуществляется по всей Украине.

Какие бывают калориферы

Прибор может устанавливаться одним из двух методов, в данном случае все зависит от особенностей воздухообмена системы.

• Рециркуляционный воздух может перемешиваться с приточным.
• Воздух в системе может рециркулировать, будучи полностью изолированным.

Если вентиляция в помещении имеет естественный характер, то калорифер должен размещаться в подвале, в том месте, где происходит забор воздуха. А если схема вентиляции является принудительной, то не имеет значение, в каком месте будет установлен прибор.

Читайте так же о том, как своими руками сделать газовую пушку

На сегодняшний день калориферы делятся на три большие группы.

• Электрические приборы. Они отличаются, в первую очередь, тем, что их монтаж осуществляется достаточно быстро, так как не требуется сложных коммуникационных магистралей. Прибор нужно лишь подключить к электрической сети. Нагревательными элементами, как и в любом другом элекрооборудовании для нагрева, являются ТЭНы. Если посмотреть на применение таких калориферов с точки зрения экономической, то они целесообразны лишь в том случае, если площадь помещение – менее 100 метров квадратных.
• И, наконец, водяные. Они встречаются намного чаще других. Если монтируется обвязка калорифера водного типа, то требуется подвести лишь линию центрального водоснабжения, а для этого особых затрат не нужно, чего нельзя сказать о том же паровом приборе. Но эффективность такой системы будет удовлетворительной, лишь если правильно сделана обвязка. (Подробнее о том как сделать водяное отопление в своем доме читайтет тут)

Подготовка к монтажу тепловентилятора.

Прежде всего, нужно исследовать помещение, в котором планируется установить тепловентилятор. Зачем это нужно? Ответ очевиден – если это не продумать, то даже правильный подбор мощности тепловентилятора, не сможет обеспечить быстрый и эффективный прогрев помещения.

Поток нагретого воздуха, должен равномерно распределяться по всему помещению. Чем меньше, на его пути препятствий, тем лучше будет прогреваться помещение. Немаловажным будет и экономия, на количестве тепловентиляторов (к примеру, можно установить один более мощный, вместо двух, с меньшей производительностью), и соответственно на материале, для их обвязки.

Приведу несколько вариантов расположения водяных тепловентиляторов, рекомендуемых производителями.

Как видно на фото, можно расположить тепловентиляторы:

• На потолке помещения;
• На стене;
• В углу помещения.

  Конечно, всё зависит от специфики помещения и от его конфигурации. Принять решение о месте установки тепловентилятора можно, повторюсь, учтя все эти моменты.

Обзор современных моделей

В продаже представлены водяные калориферы для сетей вентиляции разных марок. Наибольшей популярностью пользуются модели КСК, выпускаемые ЗАО Т.С.Т. Температура жидкости на входе составляет 150°С, а на выходе – 70°С. В агрегат можно подавать воздушные потоки с минимальной температурой -20°С. Рабочее давление жидкой среды составляет 1,2 МПа, а предельная температура – 190 градусов. Заявленный производителем рабочий ресурс составляет 13200 ч, что соответствует 11 годам службы. Нагревательные элемент калорифера выполнены из алюминия, а внешние конструкции – из углеродисто стали.

Тепловентиляторы компании Volcano mini ценят за компактные размеры, эргономичность и практичность. Для регулировки направления потока воздуха стоят управляемые жалюзи. Мощность техники доходит до 20 кВт, а предельная производительность – 200 кубометров в час. В агрегате имеется двухрядный теплообменник, в котором циркулирует 1,12 л жидкости. Предельное рабочее давление составляет 1,6 МПа, а температура рабочей среды – 120°С. Прибор укомплектован регулируемыми жалюзи и имеет 44 класс защиты. Устройство подходит для бытового и производственного использования.

Итальянские модели Galletti AREO укомплектованы теплообменником из сплава меди и алюминия, вентилятором и дренажным лотком. Бренд выпускает агрегаты с мощностью 8-130 кВт, в которых может циркулировать теплоноситель с температурой 7-95°С. Рабочее давление 10 бар. Температура воздушной среды – 10-40°С. Встроенный вентилятор имеет 3 скорости и защиту электродвигателя. Класс безопасности – IP 55.

Расчет мощности калорифера

Расчет калорифера производится в несколько этапов. Последовательно определяются:

• Тепловая мощность.
• Определение размера фронтального сечения, подбор готового прибора.
• Расчет расхода носителя.

Поскольку расход воздуха известен из характеристик вентиляционной системы, то вычислять его не потребуется. Формула определения тепловой мощности прибора:

Qт = L • Pв • Cв • (tвн — tнар)

где Qт — тепловая мощность калорифера.

L — расход воздуха (величина приточного потока).

Pв — плотность воздуха, табличное значение, находится в СНиП.

Cв — удельная теплоемкость воздуха, имеется в таблицах СНиП.

(tвн — tнар) — разница внутренней и наружной температур.

Внутренняя температура — санитарная норма для данного помещения, наружная определяется усредненным значением самой холодной пятидневки в году для данного региона.

Определяем фронтальное сечение:

F = (L • P)/ V,

где F — фронтальное сечение.

L — расход воздуха.

P — плотность воздуха.

V — массовая скорость потока, принимается около 3-5 кг/м2•с.

Затем находим расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых),

где G — расход теплоносителя.

3,6 — поправочный коэффициент для получения нужных единиц измерения.

Qт — тепловая мощность прибора.

Cв — удельная теплоемкость среды.

(tвх — tвых) — разница температур теплоносителя на входе и выходе из устройства.

Зная расход носителя можно определить диаметр труб обвязки и подобрать нужное оборудование.

Пример расчета

Определяем тепловую мощность при разнице температур от -25° до +23°, при производительности вентилятора 17000 м3/час:

Qт = L • Pв • Cв • (tвн — tнар) = 17000 • 1,3 • 1009 • (23-(-25)) = 297319 Вт = 297,3 кВт

Фронтальное сечение:

F = (L • P)/ V = (17000 • 1,3) / 4 = 5525 = 0,55 м2.

Определяем расход теплоносителя:

G = (3,6 • Qт)/Cв • (tвх — tвых) = (3,6 • 297,3)/1009 • (95-50) = 1,58 кг/сек.

По полученным данным по таблице калориферов подбираем наиболее подходящую модель.

Вычисление поверхности нагрева

Площадь поверхности нагрева определяет эффективность устройства. Чем она больше, тем выше коэффициент теплоотдачи, тем сильнее прибор нагревает воздушный поток. Определяется по формуле:

Fk = Q / k • (tср.т — tср.в)

где Q — тепловая мощность.

k — коэффициент.

tср.т — средняя температура теплоносителя (между значениями на входе и выходе из прибора).

tср.в — средняя температура воздуха (наружная и внутренняя).

Полученные данные сравниваются с паспортными характеристиками выбранного прибора. В идеале расхождение между реальными и расчетными значениями должны быть на 10-20% больше у реальных.

Особенности расчета паровых калориферов

Методика расчета паровых калориферов практически идентична рассмотренной. Единственным отличием является формула расчета теплоносителя:

G = Q / r

где r — удельная теплота, возникающая при конденсации пара.

Самостоятельный расчет калориферных установок достаточно сложен и чреват появлением множества ошибок. Если требуется рассчитать прибор, лучшим решением будет обратиться к специалистам или использовать онлайн-калькулятор, которых имеется много в сети интернет. Решение достаточно просто, надо лишь подставит в окошечки программы собственные данные и получить искомые значения, на основании которых можно выбирать готовые устройства.

Узлы обвязки

Осуществляют подводку теплоносителя к калориферу и обеспечивают контроль над температурой и давлением в системе.

Состав схемы узла

Схема работы на примере водяного калорифера

В состав классической схемы обвязочного узла входят:

1. Циркуляционный насос.
2. Компрессорно-конденсаторный блок (ККБ). Применяется в обвязке охладительных систем как внешний блок. Подключается к охладителям приточных вентиляционных установок или канальных кондиционеров.
3. Приборы контроля основных параметров: температуры и давления.
4. Запорная арматура.
5. Байпас.
6. Фильтр для очистки входящих воздушных масс.
7. Автоматически клапан. Бывает двухходовой и трехходовой.
8. Трубки и фитинги.

Узел обвязки может подключаться к системе с помощью жесткой или гибкой подводки:

• Жесткая подводка. Простой вариант подключения посредством металлических труб. Практикуется, когда место установки калорифера заранее известно и подготовлено.
• Гибкая подводка. Более сложный вариант подключения. Используются гибкие гофрированные шланги. Практикуется, когда калорифер устанавливается в неподготовленное место.

Регулировка нагрева

Проектировщики выделяют два способа регулировки температуры канального нагревателя: количественный и качественный.

• Количественный. Устаревающий способ регулировки. Температура находится в прямой зависимости от объема теплоносителя, для этого в систему обвязки устанавливается двухходовой кран. Способ признан не рациональным, так как объем затрачиваемого теплоносителя постоянно «скачет».
• Качественный. Более эффективный способ. При любом положение клапана регулировки теплоноситель расходуется по линейному принципу. За линейность отвечает трехходовой штоковый клапан и насос. Насос врезается непосредственно в контур нагревателя, его ротор вращается в жидкой среде. Отпадает необходимость в сальниках, и полностью исключаются протечки.

Трехходовой клапан со штоком устанавливается на точке входа. Если он закрыт, то вода циркулирует по замкнутому контуру. В открытом состоянии возможность рециркуляции исключена, так как противотоку мешает обратный клапан.

Контроллер

• датчики температуры:
  • температура воздуха в канале
  • температура обратной воды на выходе из калорифера
• управление EC вентилятором сигналом 1-10 В
• управление трехходовым краном смесительного узла сигналом 1-10 В
• управление приводом воздушной заслонки
• управление электрокалорифером плавно по сигналу ШИМ, через твердотельные реле
• задействовал программируемые входы аварий:
  • авария по внутреннему датчику перегрева в калорифере
  • авария по датчику пожарной сигнализации в калорифере
  • авария размораживания калорифера по капиллярному термостату
  • авария протечки воды
• управление комбинированным нагревом: вода + электричество с приоритетом на воду
• программируемый режим день / ночь

Типовые сценарии:

• В режиме работы “электрокалорифер”:
  • плавное регулирование по сигналу ШИМ с периодом 4 сек.
  • плавный старт с прогревом
  • плавное выключение с продувкой электрокалорифера на низкой скорости вентилятора
• В режиме работы “вода”:
  • настраиваются уставки для температуры обратной воды: “темп. рабочая” (+30 °С), “темп. дежурная” (+20 °С), “темп. угроза замораживания” (+10 °С), “темп. прогрева” (+45 °С)
  • если температура обратной воды падает ниже “темп. рабочая”, то Контроллер переходит в режим работы по приоритету воды вместо температуры в канале
  • если температура обратной воды падает ниже “темп. угроза замораживания”, то Контроллер переходит в режим аварии, выключает вентилятор, закрывает воздушную заслонку
  • при старте системы, сначала прогревается калорифер до “темп. прогрева”, после этого открывается заслонка и включается вентилятор
  • при остановке, система переходит в дежурный режим, температура обратной воды поддерживается на уровне “темп. дежурная”
• В режиме работы “вода + электро” с приоритетом на воду:
  • при старте системы, если температура обратной воды не достигает “темп. прогрева”, то подключается электрокалорифер
  • в ходе работа, если теплопроизводительность водяного калорифера недостаточна, то включается в работу электрический калорифер
• Переключение режима день / ночь:

Интересные возможности Контроллера, которые планировал использовать:

• возможность регулировки температуры по внешнему датчику температуры в помещении с каскадным коэффициентом, который показывает на сколько градусов надо изменить температуру воздуха в канале при изменении температуры в помещении на 1 °С
• для калориферов из нескольких секций (у меня три секции по 1 кВт) предусмотрена ступенчатая коммутация: одна ступень плавно плюс три ступени дискретно

Как отремонтировать тепловентилятор?

При необходимости ремонта электрической части водяного тепловентилятора обычно особых сложностей не возникает. Чаще всего причинами неисправностей становится потеря контакта в одной из частей электрической цепи. Такое повреждение способен исправить любой человек, обладающий достаточными знаниями в области электротехники.

В инструкцию по эксплуатации водяного тепловентилятора обязательно включена схема его подключения. В зависимости от модели, подключение может быть однофазным или трехфазным. С помощью тестера следует проверить по схеме все участки цепи, включая контакты в каждом положении.

Схема однофазного подключения водяного тепловентилятора приведена ниже.

При необходимости контакты следует зачистить и отрегулировать. При обнаружении неисправности вентилятора, служащего для нагнетания воздуха, его следует заменить аналогичным устройством.

Внимание! Все работы по проверке состояния электрической цепи водяного тепловентилятора можно выполнять только после полного его отключения от электросети.

В водяных тепловентиляторах может возникнуть еще одна неисправность, связанная с состоянием теплообменника. Чаще всего в нем появляется течь из-за несоблюдения условий его эксплуатации. В некоторых случаях работоспособность устройства можно восстановить, но выполнить такую работу смогут только специалисты.

Первоначально необходимо точно определить места повреждения теплообменника. Для этого выполняется его опрессовка. Чаще всего течь обнаруживается в калачах, медных полукольцах, соединяющих между собой трубки змеевика. Их либо запаивают, либо меняют на новые детали. После окончания ремонта теплообменник вновь опрессовывают и устанавливают на место.

Популярные модели

Водяные тепловентиляторы изготавливают многие производители. Наибольшим спросом у российских потребителей пользуется продукция компании Тепломаш, разработавшая линейку моделей КЭВ, тепловой мощностью 3 — 120 кВт.

Не меньшим спросом на российском рынке пользуется продукция польских производителей теплового оборудования, представленная компанией Volcano.

Они изготовляют различное оборудование для обогрева помещений, в том числе и водяные тепловентиляторы. Компания поставляет в Россию несколько серий тепловентиляторов, имеющих различную тепловую мощность.

Если сравнить модели водяных тепловентиляторов данных компаний, выбрав сходные по тепловой мощности, то получим следующие результаты (см. таблицу 1.)

Таблица 1.Технические характеристики водяных тепловентиляторов

Модель водного тепловентилятора	Тепломаш КЭВ 25Т3 W2	Volcano V25
Мощность	3,1-7,6 кВт	3-20 кВт
Установка в помещениях площадью:	31-76 м2	80-200 м2
Расход воздуха	600-1200 м3/ч	4000 3/ч
Установка	настенный	настенный
Пульт ДУ	есть	есть

Водяной калорифер: принцип действия и предназначение

Водяные калориферы используют для подогрева воздуха в различных помещениях, где отсутствует централизованное отопление. Также они предназначены для систем вентиляции или кондиционирования. Этот вид калориферов является климатическим оборудованием, служащим как теплоутилизатор, наполненный промежуточным теплоносителем. Теплоноситель в данном оборудовании – это подогретая или горячая вода.

Калорифер паровой от водяного отличается тем, что в качестве теплоносителя в приборе служит сухой насыщенный пар. Это более усовершенствованные модели обогревателей, поэтому цена калорифера такого класса на порядок выше.

Принцип действия калорифера отопления: синие стрелки — холодный воздух, красные стрелки — тёплый воздух

Воздухонагреватель водяной: особенности конструкции и функционирования устройства

Водяной обогреватель имеет очень высокий уровень производительности. Это возможно, благодаря широкому температурному диапазону, колеблющемуся от 70 до 110°С. Перепад температур создает сам калорифер. Конструкция прибора представляет собой трубчатый корпус из металла, покрытый реберными пластинами.

Наиболее распространенным видом воздухонагревателей считается водяной калорифер с перпендикулярным потоком. Его используют в разных вентиляционных устройствах. При этом вода движется противоположно потоку воздуха, в прямоугольном направлении. В результате вода поднимается по каналам снизу-вверх, пузырьки воздуха поступают вверх устройства, а оттуда выводятся через специальные воздухоотводы.

В любом водном калорифере в обязательном порядке должен быть установлен узел обвязки, представляющий собой специальный компонент устройства, отвечающий за подведение к теплообменнику горячей воды.

Конструкция водяного калорифера включает такие обязательные детали:

• насос для циркуляции теплоносителя;
• трехходовой клапан;
• арматура конструкции;
• блок управления;
• узел для обвязки, контролирующий производительность калорифера и препятствующий его заморозке.

Схема строения электрического калорифера

Калорифер водяной для приточной вентиляции: принцип работы и сфера использования

Калорифер электрический для приточной вентиляции используют для подогрева или, наоборот, для охлаждения воздуха, который поступает с улицы. Устанавливают такие приборы в середине канала вентиляции. Агрегат создает благотворный микроклимат, независимо от времени года. Канальные калориферы используют в помещениях с разной площадью. Работа калорифера для приточной вентиляции будет особенно эффективна в просторных цехах, теплицах, складских помещениях, которые оборудованы соответствующей вентиляционной системой.

Приточная установка с водяным калорифером считается самым эффективным способом отопления или охлаждения в помещениях с большой площадью. Наиболее актуальна их эксплуатация зимой, когда воздух, который поступает сквозь вентиляционную приточную систему, требует подогрева.

Агрегаты устанавливают в середине канала вентиляции, имеющий круглое или прямоугольное сечение. Воздух, поступающий с улицы, пропускается сквозь систему фильтрации и попадает в калорифер для приточной вентиляции, где происходит его нагрев за счет тепла, который отдает водяная отопительная система, поступающая к теплообменнику через канал воздухонагревателя.

Схема установки калориферов в приточную вентиляцию

Приточные установки с электрическим калорифером также обеспечивают поступление в помещение свежего, чистого, прохладного воздуха. При этом через вентиляционную систему выходят отработанные массы. Как в промышленности, так и в быту более востребованы приточные установки с электрокалорифером, работающие от сети.

Инструменты и материалы

Установка нагревателя своими руками начинается с подходящей модели. Нужно учесть, сколько точек водоразбора будет подключаться к прибору – от этого зависит мощность нагревателя

Также следует обратить внимание на состояние электропроводки в квартире. Помните, что она не предназначена для подключения электроприборов мощностью выше 2 кВт

Если планируется использовать мощный нагреватель воды, следует провести к нему отдельный провод с автоматом УЗО.

На следующем этапе выбирается место установки. Здесь требуется соблюдение следующих условий:

• Место должно быть сухим – убедитесь, что на устройство не будет попадать вода. В противном случае он может выйти из строя или вызвать поражение электрическим током;
• Наличие доступа для обслуживания и настройки – не прячьте прибор в труднодоступные места. Помните, что его нужно периодически осматривать на предмет протечек. Также должна быть возможность беспрепятственно отрегулировать температуру – некоторые модели оснащаются плавными или ступенчатыми регуляторами.

Также нужно помнить о возможных тепловых потерях – проследите, чтобы водонагреватель располагался как можно ближе к точкам водоразбора.

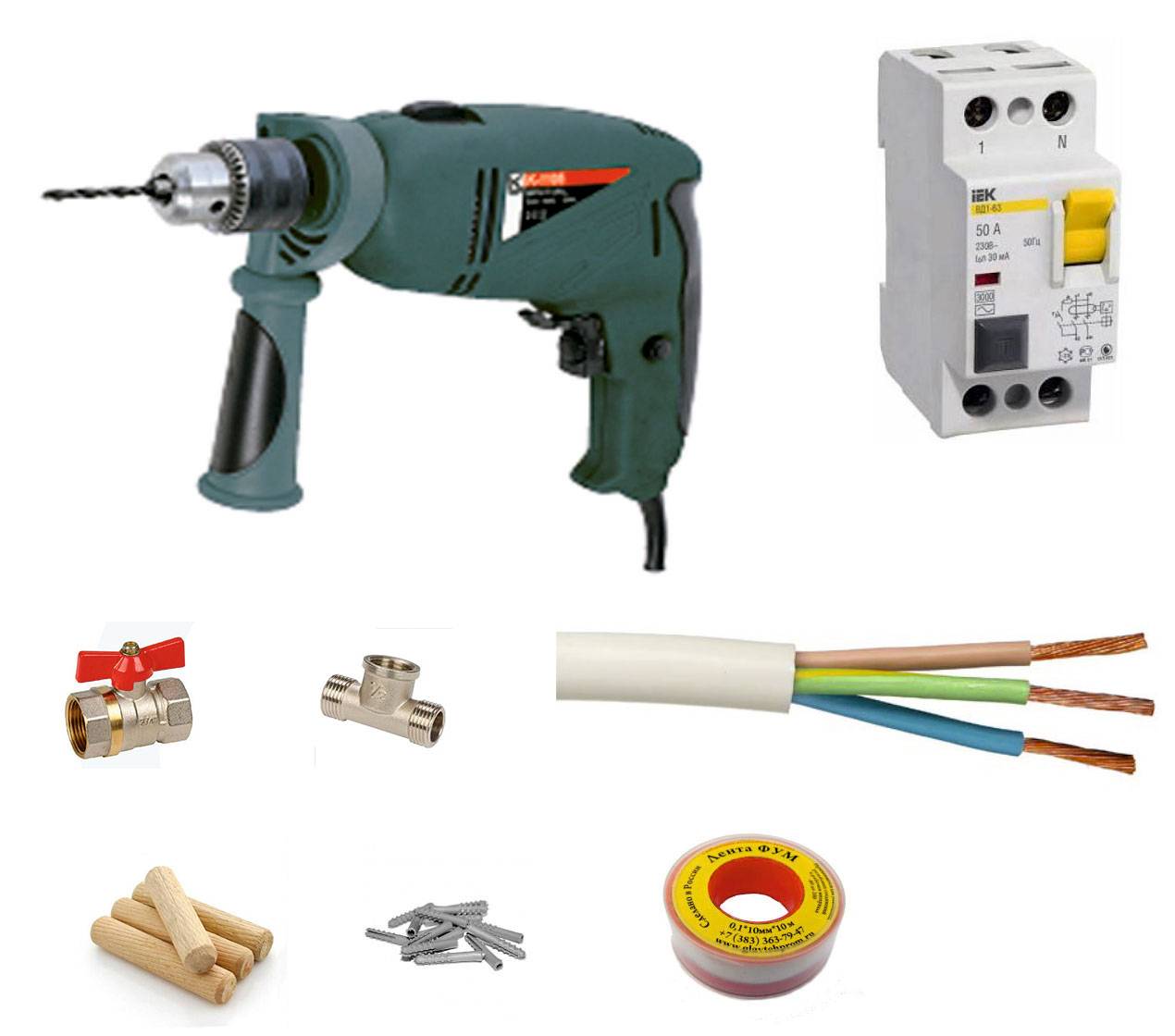

Инструменты и материалы, необходимые для установки водонагревателя

Теперь поговорим о материалах и инструментах. Нам понадобятся:

• Дрель со сверлами – нужно просверлить в стенах отверстия для крепления;
• Пластиковые дюбели или деревянные чопики – в них будут закручиваться крепежные саморезы;
• Пластиковые или металлические трубы – по ним будет течь вода. Мы рекомендуем выбрать пластиковые трубы, так как работать с ними намного легче;
• Тройники и краны – они обеспечат «правильное» подключение оборудования;
• Фум-лента – с ее помощью мы будем герметизировать подключения;
• Провода и автомат УЗО – с их помощью выполняется подключение мощных водонагревателей.

Если есть возможность, можно использовать для подключения проточного водонагревателя своими руками гибкие шланги различной длины. Благодаря этому вы избавитесь от возни с металлическими и пластиковыми трубами.

В некоторых случаях можно обойтись без тех или иных инструментов и материалов, так как схем подключения довольно много

Также во внимание принимается расположение труб и точек разбора воды.

Достоинства и недостатки водяных калориферов

Калорифер водяной для приточной вентиляции имеет существенные минусы, ограничивающие его применение в жилых помещениях:

• большие габариты;
• сложность подключения к общей системе горячего водоснабжения;
• необходимость жёсткого контроля температуры теплоносителя в системе водоснабжения.

Однако, для создания комфортной температуры в больших помещениях (производственных цехах, теплицах, торговых центрах), применение таких нагревательных установок является наиболее удобным, эффективным, экономичным.

Водяной калорифер не нагружает электросеть, его поломка не спровоцирует возгорание – эти факторы делают использование оборудование безопасным.

Краткий обзор современных моделей

Чтобы составить впечатление о марках и моделях водяных калориферов, рассмотрим несколько устройств разных производителей.

Калориферы КСК-3, выпускаемые на предприятии ЗАО Т.С.Т.

Технические характеристики:

• температура теплоносителя на входе (выходе) — +150°С (+70°С);
• температура воздуха на входе – от -20°С;
• рабочее давление – 1,2МПа;
• максимальная температура — +190°С;
• срок эксплуатации – 11 лет;
• рабочий ресурс – 13 200 ч.

Внешние части изготовлены из углеродистой стали, нагревательные элементы – из алюминия.

Водяной тепловентилятор Volcano mini – компактный прибор польского бренда Volcano, отличается практичностью и эргономичным дизайном. Регулировка направления воздушного потока производится с помощью управляемых жалюзи.

Технические характеристики:

• мощность в границах 3-20 кВт;
• максимальная производительность 2000 м?/ч;
• тип теплообменника – двухрядный;
• класс защиты – IP 44;
• максимальная температура теплоносителя 120°С;
• максимальное рабочее давление 1,6 МПа;
• внутренний объем теплообменника 1,12 л;
• направляющие жалюзи.

Калорифер Galletti AREO итальянского производства. Модели оснащены вентилятором, медно-алюминиевым теплообменником и дренажным лотком.

Технические характеристики:

• мощность в режиме обогрева – от 8 кВт до 130 кВт;
• мощность в режиме охлаждения – от 3 кВт до 40 кВт;
• температура воды – + 7°C +95°C;
• температура воздуха – 10°C + 40°C;
• рабочее давления – 10 бар;
• количество скоростей вентилятора – 2/3;
• класс электрической безопасности IP 55;
• защита электродвигателя.

Кроме приборов перечисленных марок на рынке калориферов и водяных воздухонагревателей можно встретить модели следующих брендов: Тепломаш, 2VV, Fraccaro, Yahtec, Tecnoclima, Kroll, Pakole, Инновент, Remko, Zilon.
