Какой стабилизатор напряжения выбрать для квартиры и частного дома

Виды фискальной политики

Определение 2

Фискальная политика – это меры, применяемые правительством с целью воздействия на экономику при помощи изменения уровня доходов или расходов госбюджета.

К целям фискальной политики, которая направлена на сглаживание циклических колебаний и достижение равновесия в экономике в краткосрочном периоде, относятся:

• Поддержание стабильного уровня ВВП;
• Поддержание полной занятости в стране;
• Поддержание стабильного уровня цен.

Фискальная политика проводится правительством. Ее инструменты оказывают влияние и на совокупный спрос (совокупные расходы), и на совокупное предложение (издержки компаний и деловую активность).

К инструментам фискальной политики относятся доходы и расходы государственного бюджета, а именно:

Готовые работы на аналогичную тему

• Курсовая работа Встроенные экономические стабилизаторы 400 руб.
• Реферат Встроенные экономические стабилизаторы 260 руб.
• Контрольная работа Встроенные экономические стабилизаторы 190 руб.

Получить выполненную работу или консультацию специалиста по вашему учебному проекту Узнать стоимость

1. Налоги;
2. Трансферты;
3. Государственные закупки.

Государственные закупки – это один из компонентов совокупного спроса, именно поэтому их изменение прямо и непосредственно влияет на уровень совокупных расходов, а это изменяет совокупный выпуск и доход.

При изменении налогов и трансфертов совокупный доход всего лишь перераспределяется, их влияние на совокупный спрос является косвенным.

Замечание 1

Каждый инструмент фискальной политики воздействует на экономику с эффектом мультипликатора.

Действие мультипликатора основано на том, что расходы одних экономических агентов становятся дополнительными доходами других и служат предпосылкой для повышения их расходов, это создает дополнительный доход третьим экономическим агентам, а их расходование увеличивает доходы других и т.д. Таким образом, совокупный доход будет гораздо больше первоначального изменения расходов.

Замечание 2

Фискальная политика может быть стимулирующей и сдерживающей, что зависит от фазы экономического цикла.

Лень читать?

Задай вопрос специалистам и получи ответ уже через 15 минут!

Задать вопрос

Применение стимулирующей фискальной политики связано со спадом в экономике, ее целью в такой ситуации является повышение деловой активности и борьба с безработицей.

При стимулирующей фискальной политике осуществляют следующие меры:

• Увеличивают государственные закупки;
• Снижают налоги;
• Увеличивают трансферты.

Использование сдерживающей фискальной политики наблюдается при буме, поскольку необходимо снизить деловую активность для борьбы с инфляцией.

К мерам фискальной политики сдерживающего типа относятся:

• Уменьшение объемов государственных закупок;
• Повышение налогов;
• Уменьшение трансфертов.

Фискальная политика также может быть дискреционной и автоматической, что зависит от способа влияния ее инструментов на экономику.

Дискреционная фискальная политика – это официальное законодательное изменение правительством числа государственных закупок, трансфертов и уровня налогов.

При автоматической фискальной политике действуют встроенные стабилизаторы, которые уравновешивают экономику.

Как выбрать СН 380 В – 3 варианта

Трёхфазный стабилизатор 380В состоит из трёх однофазных аппаратов в одном корпусе.

На схеме показано, как подключается трёхфазный прибор.

Поэтому перед тем, как выбрать по мощности СН, необходимо изучить следующие варианты:

• Равномерное распределение нагрузки по фазам. Применяется один прибор, мощностью не меньше, чем у вводного автомата.
• Неравномерная нагрузка по фазам. Устанавливается три однофазных устройства. Их мощность рассчитывается отдельно, по мощности электроприборов, подключённых к каждой фазе.
• В стабилизированном напряжении нуждается небольшое количество электроприборов — компьютер, телевизор или лампы. В этом случае такие приборы подключаются к одной фазе. Для них достаточно установить однофазное устройство.

На схеме показано подключение трёх однофазных аппаратов.

Особенности работы

Принцип работы очень прост, однако на практике это сопровождается особенностями. В первую очередь следует отметить, что для выравнивания тока происходит подключение определенного количества обмоток. Оно является последовательным.

В результате ток регулируется ступенчато.

Это означает то, что при подключении одной обмотки, выходные вольты увеличиваются или уменьшаются на определенную величину. Однако их уровень еще не соответствует норме. Далее срабатывают реле еще на нескольких обмотках и выходные вольты соответствуют требуемой величине.

Как работает релейный стабилизатор

Такое последовательное срабатывание является причиной появления дополнительных скачков на выходе из стабилизатора.

Здесь стоит сказать и том, что большинство таких стабилизаторов имеет трансформаторы с четырьмя обмотками. Подключение одной из них приводит к увеличению или уменьшению величины напряжения на выходе на 20-25 вольт.

Так, если количество вольт на входе было равным цифре 191, то произойдет подключение обмотки, благодаря работе которой на выходе будет 229 вольт. Выходные вольты не являются равными цифре 220 потому, что уровень погрешности релейных стабилизаторов в среднем равняется 8-ми процентам.

Далее при росте входных вольт параллельно будут расти и выходные. Рост выходных вольт прекратится тогда, когда на входе будет 200 вольт. В это время сработает реле, которое подключит другую обмотку и предыдущие 237 вольт падают до цифры 218.

Если количество вольт на входе поднимется до 210-ти, то снова сработает реле и подключится иная обмотка. На выходе уже будет 230 вольт. По сути дела релейный стабилизатор напряжения однофазный переключает обмотки достаточно быстро и эти импульсные скачки не является очень заметными.

Их заметность возрастает с ростом величины скачков входного тока. Во время таких ситуаций можно заметить, как мигают лампы накаливания, и как изменяется уровень освещенности комнаты или помещения.

Конечно, такая особенность работы этого стабилизатора может стать причиной выхода из строя высокоточного оборудования. Собственно из-за этой особенности релейные устройства не могут использоваться во всех сферах.

Полезный совет: при покупке и проверке релейных стабилизаторов следует обращать внимание на дисплей, на котором отмечается выходное количество вольт

Цифровое табло стабилизатора

Анализируя принцип работы стабилизатора напряжения, который является релейным, становится понятно, что постоянная подача им 220-ти вольт на выходе является практически невозможной. Если во время проверки дисплей постоянно показывает выходное число вольт, равное 220, то следует задуматься над качеством этого прибора и добросовестностью производителя.

Очень часто недобросовестные производители размещаются светодиоды таким образом, что они образуют вышеупомянутую цифру. Следует знать, что для релейных приборов нормой является выдача от 203-х до 237-ми вольт.

Хочется отметить еще на одном факте. Стабилизатор напряжения, тип которого является релейным, может характеризоваться таким уровнем точности, который равняется не вышеупомянутым восьми процентам, а пяти.

В этом случае он имеет большее количество обмоток. В общем, их может быть до девяти.

Здесь четко проявляется зависимость: чем больше ступеней переключения (т.е. обмоток), тем более точным, а также более дорогим является стабилизатор. Однако с ростом точности стабилизации падает скорость реакции на скачки тока в сети.

То есть, когда точность характеризуется 8 процентами, то стабилизатор может добавить/вычесть 250 вольт в секунду. При точности в 5 процентов скорость работы равняется 180-ти В/сек.

В среднем для стабилизации тока этот прибор релейного типа тратит до 0,15 сек., хотя производители отмечают о меньшем промежутке времени. Стабилизаторы напряжения для дома релейные могут прекращать подачу выходного тока.

Это происходит тогда, когда число вольт на входе является минимально допустимым или меньше этого уровня и наоборот. После того, как оно возвращается в допустимые пределы, происходит автоматическое включение.

Однако ток на выходе появляется только через 6 секунд. Причиной такого поведения стабилизатора являются опасные переходные процессы.

Плюсы и минусы электромеханического стабилизатора напряжения

ПЛЮСЫ

— Невысокая стоимость

— Высокая точность стабилизации

Благодаря тому, что механический стабилизатор не имеет фиксированных отводов от автотрансформатора, а может сам формировать нужное количество витков обмотки и соответственно достаточно гибко изменять коэффициент трансформации, точность стабилизации получатся очень высокой.

— Плавная стабилизация

Так как изменение положения подвижного контакта производится с помощью сервопривода, который плавно перемещает его по обмотке регулируемого автотрансформатора — не происходит резких скачков напряжения и даже кратковременного обрыва контакта, чего очень боятся чувствительные электронные компоненты электрооборудования.

— Устойчивость к кратковременным перегрузкам

Конструкция механического стабилизатора позволяет ему кратковременно выдерживать скачки напряжения в сети, даже если оно увеличивается в два раза относительно номинального.

— Устойчив к помехам в напряжении, частоте и форме тока

Использование автотрансформатора, как основного элемента стабилизации напряжения, позволяет не бояться изменений частоты и формы тока.

— Компактность

Минимальное количество используемых в механическом стабилизаторе компонентов, позволяет сделать его достаточно компактным. Его размер формируется в большей степени из размера регулируемого автотрансформатора.

— Высокий коэффициент полезного действия (КПД)

На некоторых форумах и информационых ресурсах, рассказывающих о электромеханических стабилизаторах, встречается мнение, что они имеют низкий КПД, но это не так. Практически все виды стабилизаторов в основе которых лежит автотрансформатор: релейные, механические, теристорные, симисторные, гибридные, имеют достаточно высокий КПД, 94-98%.МИНУСЫ— Наличие движущихся деталей

Самым слабым узлом электромеханического стабилизатора является именно механизм перемещения контакта по обмотке, он очень чувствителен к загрязнениям и пыли, да и просто подвижные детали имеют наибольший естественный износ при работе. Данный недостаток автоматически порождает следующий.

— Необходимости регулярного технического обслуживания

Наличие движущихся деталей вынуждает периодически обслуживать сервоприводные стабилизаторы — чистить их, менять щетки и т.д. Отнести данные стабилизаторы к устройствам — купил, установил и забыл нельзя, они периодически требуют внимания к себе.

— Шумность

Передвижение щеток и работа сервопривода создают определенный шум, он не такой навязчивый и громкий как, например, щелчки при переключении релейного стабилизатора, но всё же ощутимый и создаёт некоторый дискомфорт, когда стабилизатор находится с вами в одной комнате.

— Скорость реагирования

Одним из самых значимых недостатков механических стабилизаторов является низкая скорость реагирования на изменения напряжение. Это и неудивительно, ведь сервопривод не может моментально передвинуть токосниматель по обмотке, на это ему требуется определенное время, у многих моделей изменение напряжения происходит всего по 10-15 вольт в секунду. Таким образом, если произойдет резкое падение входного напряжение сразу на 60 вольт, стабилизатор нормализуют его лишь через 4-6 секунд, всё это время электрооборудование будет работать при низком напряжении.

— Ограниченный диапазон рабочих температур

В среднем, рабочий диапазон сервоприводных стабилизаторов лежит в пределе -5 до +40 градусов. Таким образом количество мест, где возможно их применение или установка значительно ограничено.

— Боязнь пыли

Наличие подвижного токоснимателя и электродвигателя делают механический стабилизатор очень чувствительным к попаданию внутри него пыли, которая значительно увеличивает вероятность поломки. Из-за этого, например, нельзя устанавливать сервоприводные стабилизаторы на производстве, в цеху.

Виды стабилизаторов напряжения

Релейный стабилизатор

За счет невысокой стоимости и достаточно высокой точности регулирования такие стабилизаторы приобрели наибольшую популярность. Силовое реле переключает обмотки трансформатора, чтобы на выходе получить нужное напряжение. Оно регулируется с шагом 5-20 В. Чем выше количество реле, тем выше точность регулировки, но при этом возрастает частота срабатываний, отсюда частые и мелкие перепады напряжения, что может сказаться на работе осветительных приборов (мерцание).

Плюсы:

• компактные размеры, небольшой вес;
• возможность работы в широком диапазоне температур (-30…+400С);
• работа при перегрузке (несколько часов при напряжении 110% от номинального и несколько секунд при 200% от номинального);
• высокая скорость срабатывания;
• широкий диапазон регулирования входящего напряжения, низкая чувствительность к его искажению;
• долговечность до 10 лет;
• невысокая шумность.

Минусы:

• ступенчатая стабилизация и, как результат, изменение уровня освещенности;
• большое количество узлов в конструкции снижает надежность.

Оборудование оптимально подходит для сетей с небольшими и нечастыми перепадами напряжения.

Электромеханический стабилизатор

Стабилизатор работает за счет перемещения по обмотке трансформатора контакта, который приводится в движение сервоприводом. Бывают сетевые и магистральные.

Плюсы:

• работа с большими нагрузками;
• способность выдерживать серьезные скачки напряжения (несколько секунд при напряжении, вдвое выше номинального);
• плавность регулировки напряжения;
• бесшумность при отсутствии резких скачков напряжения;
• напряжение на входе может быть практически любым;
• высокая точность стабилизации;
• невысокая стоимость, но есть и дорогие модели с высокой скоростью срабатывания.

Минусы:

• скорость реагирования на скачок напряжения ограничена скоростью щетки (10-15 В/сек);
• чем выше мощность, тем больше вес устройства;
• оборудование не будет работать при температуре менее -50С и более +400С;
• шум в момент стабилизации напряжения;
• щетки и сервопривод нуждаются в регулярной замене (каждый 3-7 лет).

Такой стабилизатор хорошо подходит для сетей со стабильно пониженным или повышенным напряжением. Лампочки мерцать не будут.

Тиристорные и симисторные стабилизаторы

По принципу работы напоминают релейные стабилизаторы, но переключение между обмотками тут осуществляют полупроводниковые ключи, симисторы или тиристоры. За счет этого повышается скорость, снижается шумность, увеличивается эффективность работы. Многие модели оснащаются дисплеем, где отображается входящее и выходящее напряжение.

Плюсы:

• надежность и долговечность;
• работа с низкими и высокими входящими напряжениями;
• многие модели способны выдерживать температуру до -200С;
• детали почти не изнашиваются, так как нет подвижных элементов;
• быстродействие;
• бесшумность.

Минусы:

• высокая цена;
• сложность ремонтных работ;
• невысокая устойчивость к перегрузкам;
• чем выше точность регулировки, тем выше количество ступеней, и тем ниже быстродействие.

Обычно такие стабилизаторы используют для защиты отдельной техники (компьютер, стиральная машина) при частых, но незначительных перепадах напряжения.

Инверторный стабилизатор

Самые новые и совершенные стабилизаторы. Работают по принципу двойного преобразования энергии, за счет чего лишаются многочисленных недостатков другого типа устройств.

Плюсы:

• компактность;
• работа с входным напряжением 115-300 В, при этом на выходе получаем стабильное напряжение 220 В;
• высокая точность;
• минимальная задержка.

Минусы:

• цена;
• работа оборудования требует постоянного охлаждения, за которое отвечают вентиляторы, потому придется мириться с небольшим постоянным шумом.

Оборудование подходит для любого типа техники.

Комбинированный стабилизатор

Совмещает в себе преимущества релейного и электромеханического устройств

Если происходит резкий скачок напряжения, то включается релейный механизм, так как тут важно быстродействие. При напряжениях, близких к нормативным, работает серводвигатель

Одно и трехфазные

Первое что вам нужно знать при выборе, они бывают однофазными и трехфазными. Выясните какая у вас сеть. Если однофазная, как правило в квартирах и частных домах именно она преобладает, значит покупайте аппарат на 220В.

Если же у вас «трехфазка», то нужно определиться, будете вы устанавливать один 3-х фазный стабилизатор, или три однофазный. Решайте исходя из экономических соображений и условий монтажа.

Хотя целесообразнее поставить именно три однофазных.

Потому что при коротком замыкании и отсутствии одной из фаз, трехфазный аппарат работать не будет, пока не восстановится питание по всем фазам. С тремя однофазными таких проблем не возникнет. Главный минус при их выборе — габаритные размеры.

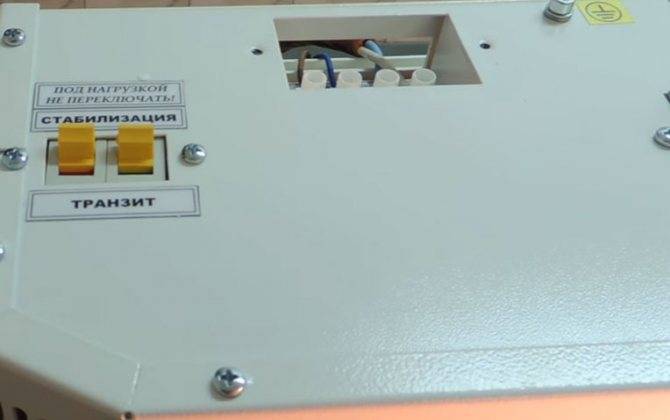

Режим транзит или байпас

При выборе стабилизатора напряжение того или иного вида, проверьте имеет ли он два режима работы:

• режим стабилизации напряжения
• режим транзита или «байпас»

Со стабилизацией все понятно — это обычный режим работы. А что такое «байпас»? Это когда входное напряжение идет мимо всей электроники и трансформатора без преобразования, то есть транзитом.

Для чего он может понадобиться:

• чтобы подключить мощную технику превышающую мощность стабилизатора, запустить большой эл.двигатель. Или при необходимости поработать сваркой.
• чтобы продлить срок службы устройства

Когда у вас в доме напряжение стабильно, например ночью, можно вручную переключиться на режим байпас. Тем самым отключается холостой ход.

Плюс не изнашиваются внутренние щетки и реле.

Режимом байпас оснащаются стабилизаторы подключаемые через клеммные колодки. При этом они имеют два автомата, которые одновременно включить невозможно или перекидной автомат-рубильник.

Важно запомнить: не переключайте автоматы из режима стабилизации в режим байпас под нагрузкой — это может повредить стабилизатор напряжения

Электромеханический стабилизатор

Основу стабилизатора этого типа составляет автотрансформатор, обмотка которого не имеет отводов. Он имеет тороидальную конструкцию. В нижней части трансформатора установлен низковольтный серводвигатель. На его роторе закреплён ползунок с графитовой щёткой. По аналогии с релейным стабилизатором, в этом устройстве так же имеется плата контроля и управления.

Электромеханический стабилизатор напряжения работает следующим образом. Изменение напряжения сети измеряется схемой сравнения, которая фиксирует отклонение от номинала в большую или меньшую сторону. Плата управления вырабатывает сигнал на серводвигатель, который перемещает свой ротор на определённый угол.

В результате, контакт ползунка увеличивает или уменьшает напряжение на выходе. Как только напряжение на входе приходит в норму, серводвигатель снова срабатывает, поэтому если сеть нестабильна, перемещение ползунка с контактом происходит постоянно.

Преимущества и недостатки

Электромеханические стабилизаторы могут быть использованы в быту, на производственных объектах, в некоторых медицинских и общеобразовательных учреждениях. Именно электромеханические системы работают в промышленных стабилизаторах большой мощности, которая может достигать 1,5-2,0 МВт. Приборы этого типа имеют свои достоинства и недостатки.

К достоинствам относятся:

• Высокая точность регулирования;
• Чистый синусоидальный сигнал;
• Способность к перегрузкам;
• Возможность работы в условиях низкого напряжения.

Среди недостатков у стабилизаторов этого типа есть весьма серьёзные:

• Медленная скорость коррекции;
• Необходимость в техническом обслуживании;
• Пожароопасность.

Лучшие релейные стабилизаторы напряжения

В настоящее время на рынке стабилизаторов есть достаточно много игроков, больших и не очень фирм производителей, у каждой при этом есть несколько линеек моделей, с разной выходной мощностью и функциями, поэтому назвать какие-то определенные удачные продукты непросто.

Но конечно же, изучая опыт и отзывы своих коллег, поставщиков и клиентов, можно выделить несколько наиболее оптимальных производителей в различных категориях потребительских свойств, на примере моделей на 5 кВт — кВА в частности:

НАЧАЛЬНЫЙ УРОВНЬ

Из самых доступных, недорогих, но при этом достаточно качественных релейных стабилизаторов напряжения советую присмотреться к моделям следующих производителей: Ресанта Quattro Elementi. Особенно удачно эти стабилизаторы применяются на даче, садовом участке или в гараже, а также при питании бытовой техники или электроинструмента.

Стабилизаторы этих производителей нередко ставят в квартирах и коттеджах, котельных и других местах, где важна надежность, как стабилизации, так и защиты электроприборов от негативных влияний некачественных параметров электрического тока.

Недорогой и качественный релейный стабилизатор РЕСАНТА ACH-5000/1-Ц (~ 5400 рублей)

Quattro elementi stabilia 5000 — Еще один доступный релейный стабилизатор с хорошими отзывами (~6000 рублей)

ПОДБРОБНЕЕ..

ЦЕНА / КАЧЕСТВО

По сочетанию цена/качество, с упором на надежность, качество и функции, вроде более широкого диапазона стабилизации, доп.защиты и фильтров, наиболее интересными производителями релейных стабилизаторов, по мнению большого числа потребителей, являются: Энергия и Rucelf следующих моделей:

Одна из самых удачных моделей релейных стабилизаторов, сочетает в себе доступную стоимость и высокую надежность RUCELF СтАР-5000 (6500 рублей)

Энергия ACH 5000 — релейный стабилизатор Российского производства, в компактном, переносном исполнени, 7 ступеней стабилизации. (~7000 рублей)

ПРОДВИНУТЫЕ МОДЕЛИ

Наиболее дорогие и продвинутые релейные стабилизаторы, обладающие максимальным количеством опций, высокой степенью стабилизации и другими характеристиками высокого уровня, которые рассчитаны на установку в более ответственные, требовательные к качеству, надежности и точности параметров напряжения места, например, на производстве, в кафе, магазине и т.д. выпускают производители: Lider, Энергия, Uniel

Энергия Voltron 5000 — профессиональный высококачественный релейный стабилизатор напряжения, с очень хорошими характеристиками и дополнительными функциями. (~9000 рублей)

Uniel-rs-1-5000ls — релейный стабилизатор с широчайшим диапазоном стабилизации, высокой скоростью реагирования, по своим характеристикам сравнивается с … (~12000 рублей)

Считаете, что релейный прибор не то, что вы ищите, обязательно изучите особенности стабилизаторов другого типа и читайте обзоры моделей для разных типовых случаев, всё это и многое другое ждёт вас в ближайших статьях, следите за выходом новых материалов, подписывайтесь на нашу группу ВКонтакте.

Выбор стабилизатора, актуальность проблемы

Ситуация часто создаётся таким образом: если нагрузка на линию небольшая, параметры сети не превышают предельные нормы – 210–230 В, а когда нагрузка увеличивается, параметры снижаются до критического значения 120–130 В.

Энергетическая служба, дабы предотвратить падение, при котором электроприборы отключатся, завышают параметры сети до уровня 250–260 В, так сказать, делают запас. В результате в дачном хозяйстве в выходной день, когда нагрузка на сеть увеличивается, уровень напряжения существенно снижается, а вечером того же дня, наоборот – резко поднимается до 250 В и выше, что зачастую заканчивается поломками электроприборов.

Чаще всего это доставляет неудобство владельцам домов, находящихся вблизи или чересчур удаленных от подстанций. Первые страдают от повышенного напряжения, а последние – от пониженного, оба случая довольно серьёзны и неприятны.

Именно поэтому специалистами рекомендуется использовать специальные устройства для поддержания уровня напряжения в пределах нормы. Наипростейший стабилизатор напряжения однофазный для дачи на входе сети в полной мере решает проблему, вызванную резкими колебаниями сети, и позволяет дачникам пользоваться любой техникой абсолютно спокойно. Но, как выбрать стабилизатор напряжения для дачи? Постараемся разобраться в этом вопросе.

Виды стабилизаторов постоянного тока

В практике применяется два вида стабилизаторов, работающих на постоянном токе — линейный и импульсный. Ниже рассмотрим каждый из типов более подробно.

Линейный

Такие устройства представляют собой делители напряжения.  С одной стороны (на вход) аппарата приходит меняющееся U, после чего оно стабилизируется и поступает к выходу с плеча делителя. Поддержание U в требуемом диапазоне происходит путем изменения параметра R (сопротивления) одного из плеч делителя.

Если разница U на входе и выходе существенна, КПД линейного стабилизатора снижается из-за потерь на тепло. Вот почему регулировочный элемент монтируется на специальном радиаторе, имеющем достаточную площадь для эффективного охлаждения.

Линейные устройства бывают двух видов (по типу включения) — с последовательным и параллельным подключением нагрузки. Кроме того, они делятся на два типа — на параметрические и компенсационные.

В первом случае принцип действия построен на использовании участка вольтамперной характеристики, где сопротивление дифференциального типа минимально в большом диапазоне токов нагрузки.

Второй тип приборов (компенсационный) подразумевает наличие обратной связи, когда выходное U сравнивается с эталонным показателем. Далее берется разница, из которой и создается сигнал для подачи на элемент регулировки.

Импульсный

Особенность импульсных устройств заключается в подаче тока на элемент, аккумулирующий энергию (дроссель или емкость) путем создания кратковременных импульсов (формируются с помощью электронного ключа).

Пока упомянутый узел находится в закрытом состоянии, происходит передача напряжения на выход стабилизирующего аппарата. Использование дросселя в роли накопителя позволяет менять U на выходе.

Преимущество импульсной модели заключается в большом КПД, благодаря работе в режиме ключа. Из минусов стоит выделить сложность организации и наличие помех.

В зависимости от схемы и режима ключевого управления выделяется пять видов импульсных стабилизаторов — инвертирующий (изменение полярности на выходе), повышающий, понижающий, с функций понижения и повышения, а также универсальный аппарат (совмещает опции перечисленных выше моделей).

Принцип работы электромеханического стабилизатора

Принцип действия сервоприводного стабилизатора напряжения легко понять зная, как работает регулируемый автотрансформатор. Если коротко, то получается следующее:

1. Электрический ток поступает из сети, на плату управления, где встроенный вольтметр измеряет его напряжение.

2. В зависимости от полученных результатов подаётся сигнал на сервопривод, который перемещает подвижный контакт по обмотке, тем самым меняя коэффициент трансформации автотрансформатора, пока на выходе не будет 220В. Или, проще говоря, изменяется количество витков первичной обмотки, при этом вторичная обмотка не изменняется.

Как видите, конструкция довольно простая, а как известно, чем меньше разнообразных элементов участвуют в работе, тем выше общая надежность устройства. Давайте же рассмотрим все основные достоинства и недостатки электромеханического стабилизатора напряжения.

Время регулирования

Время регулирования напряжения, она же скорость стабилизации, еще один наиважнейший показатель и здесь ситуация складывается совсем другая.

Так релейный стабилизатор, реагирует на изменения входящего напряжения со скоростью 10 миллисекунд, при этом ему не важно на сколько оно упало или выросло (в пределах своего рабочего диапазона 140-260В), он за эти доли секунды сменит режим и будет выдавать напряжение 200+/- 8%. В это же время электромеханический стабилизатор имеет скорость стабилизации всего 10 Вольт в секунду

Таким образом, если падение напряжения составит 30 Вольт (входящее напряжение будет 190В), сервоприводной модели потребуется порядка 3 секунд чтобы на выходе было 200+/- 2%. Все эти 3 секунды, приборы подключенные к стабилизатору будут работать при пониженном напряжении

В это же время электромеханический стабилизатор имеет скорость стабилизации всего 10 Вольт в секунду. Таким образом, если падение напряжения составит 30 Вольт (входящее напряжение будет 190В), сервоприводной модели потребуется порядка 3 секунд чтобы на выходе было 200+/- 2%. Все эти 3 секунды, приборы подключенные к стабилизатору будут работать при пониженном напряжении.

По времени регулирования релейный стабилизатор значительно превосходит электромеханический.

ТОП-2 электромеханических стабилизаторов

Благодаря доступной стоимости и высокой точности такие модели пользуются большой популярностью. Пусть они и не являются самыми надежными. Рассмотрим для примера 2 самых распространенных прибора.

No2. РЕСАНТА ACH-10000/1-ЭМ

РЕСАНТА ACH-10000/1-ЭМ

Модель напольного типа с активной мощностью до 10 кВт, имеющая хорошую точность (2 процента) и хорошее КПД (97 процентов). Стоит недорого, а это еще одно преимущество. Отклик достаточно быстрый (10 мс), также производителем предусмотрен Bypass (специальный транзитный режим). Напряжение стабилизируется оперативно и плавно. Выглядит устройство стильно, при работе сильно не шумит.

Плюсы

• простота установки/использования;
• быстрый отклик;
• низкая стоимость;
• привлекательный внешний вид.

Минусы

автоматы на 50 А спустя некоторое время приходят в негодность.

No1. RUCELF SDW II-12000-L

RUCELF SDW II-12000-L

Устройство способно обеспечить максимальную защиту, а потому часто используется в коттеджах и частных домах. При мощности в 10 кВт прибор отлично защищает самую мощную электротехнику. Стабилизация очень хорошая (всего 1,5 процента). Крепится на стену, вес модели – 27,5 кг. Также следует отметить высокий КПД – он составляет 98 процентов. Активная 4-уровневая защита, предусмотрен режим Bypass.

Плюсы

• предусмотрен режим работы Bypass;
• отличная мощность;
• точность;
• максимальный КПД.

Минусы

существенные недостатки не выявлены.
