Давление воздуха в гидроаккумуляторе в норме

Регулировать или нет — как определить?

В случае, когда оборудование покупается в собранном виде, необходимо убедиться, что давление в насосной станции находится в допустимом диапазоне.

Стандартные заводские настройки лежат в пределах:

• включения – 1,5-1,8 атм.;
• выключения – 2,5-3 атм.

Далее остается проверить, устраивают ли такие параметры семью.

Изменяют параметры системы также, если начинают чувствовать дискомфорт во время пользования водопроводом. Потребитель, для которого удобен средний напор для мытья посуды и принятия душа, выберет низкий порог включения двигателя.

Когда человек активно пользуется гидромассажным устройством, хочет, чтобы ванная и стиральная машина заполнялись водой максимально быстро, ему необходима интенсивная работа станции с частым включением мотора.

Виды гидроаккумуляторных баков

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

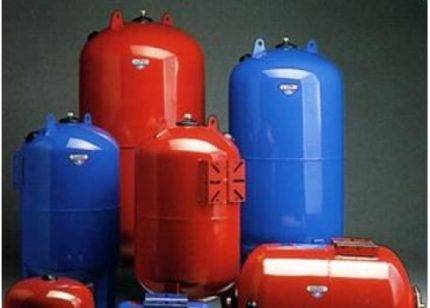

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Как правильно отрегулировать давление в гидроаккумуляторе

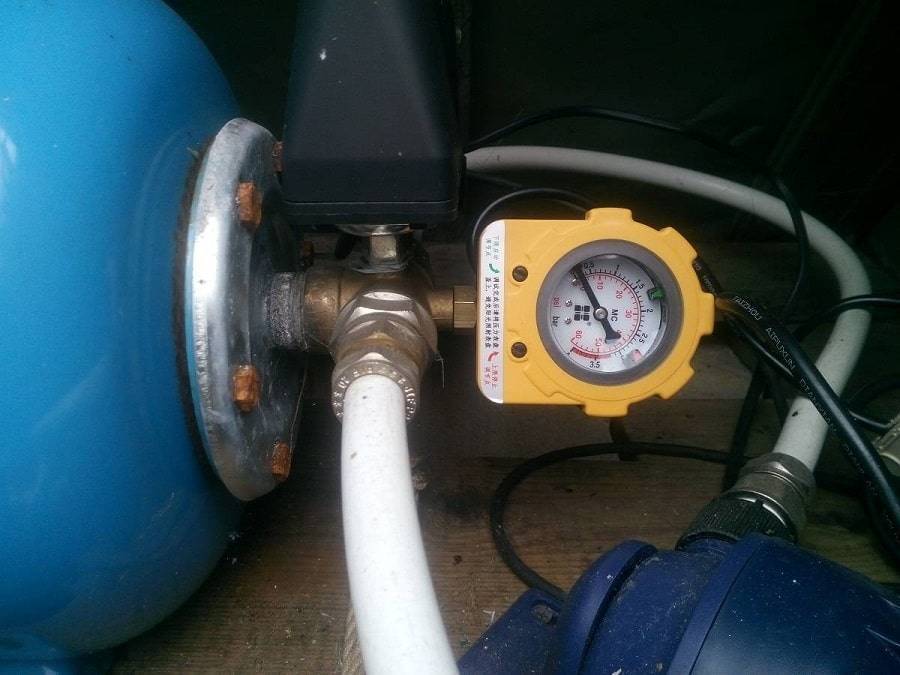

Настройка реле давления

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

1. Давление, при котором включается насос.
2. Уровень отключения функционирующего агрегата.
3. Напор воздуха в мембранном баке.

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
2. Гайка большой пружины поворачивается в нужную сторону.
3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

Давление воды в водопроводе: почему слабый напор в кране, как это устранить

Неудовлетворительный напор воды является довольно распространенной бытовой проблемой, с которой сталкиваются жители как квартир, так и загородных домов. Что касается последнего случая, то здесь водоснабжение может обустраиваться от автономного источника или же подключаться к центральной магистрали.

Независимо от этого, проблема с напором знакома многим. Поэтому, актуальным вопросом считается, как и чем повышение давления воды в квартире или загородном доме можно выполнить. Решить эту проблему можно собственными руками, без каких либо больших материальных затрат.

Итак, как увеличить давление холодной воды в квартире?

Причины низкого напора

Прежде чем решать, как увеличить давление воды в квартире, нужно определить причину возникновения такой проблемы. Это позволит выбрать оптимальное решение. Чаще всего понижение напора связывают с такими факторами:

• протечка или авария на магистрали;
• уменьшение диаметра трубы трассы, вызванное отложениями в процессе ее эксплуатации;
• засорение фильтра, который устанавливается на входе в частые дома;
• засорился редуктор давления и требуется регулировка;
• заводские дефекты или неисправности запорной арматуры, вызванные в результате длительной эксплуатации.

Также частой причиной является некачественная работа поставщика. Эта проблема может затронуть как жителей квартир, так и загородных домов, которые подключены к центральному водоснабжению.

Так, падение давление в трубопроводе может быть вызвано отключением одного из насосов, которые расположены на подстанции. Таким образом, поставщик хочет сэкономить на электроэнергии.

Также напор может резко понизиться в результате аварии на подстанции или магистрали.

Прежде чем принимать какие-то решения, нужно проанализировать ситуацию. Опросить жителей соседних домов и квартир на наличие подобной проблемы. Если речь идет об общей проблеме, то в первую очередь стоит обратиться за объяснениями к коммунальным службам. Напор воды в трубопроводе должен соответствовать установленному параметру. В ином случае речь пойдет о нарушении норм.

Как отрегулировать давление в расширительном баке

Отладка проводится только после выключения системы и слива жидкости из нее:

1. Отключите котел. Если бак расположен сразу за ним – перекройте линию подачи воды и магистраль, идущую к стоякам.
2. Спустите теплоноситель через сбросное устройство. Делать это через предохранительный клапан нельзя – после такой манипуляции он может начать подтекать.
3. Присоедините манометр к золотнику и измерьте давление в демпфере. При проблемах с расширительным бачком оно будет ниже нормы или даже нулевым.
4. Подкачивать гидробак нужно автомобильным насосом или автокомпрессором. Обязательно контролируйте параметры давления. При повышенных показателях лишнюю жидкость спустите через золотник.
5. Уберите насос, залейте в трубы теплоноситель и запустите отопление. Если все сделано правильно, система будет работать устойчиво.

Назначение и устройство

Чтобы в системе водоснабжения частного дома поддерживалось постоянное давление, необходимы два устройства — гидроаккумулятор и реле давления. Оба эти устройства через трубопровод подключаются к насосу — реле давления находится посредине между насосом и гидроаккумулятором. Чаще всего оно находится в непосредственной близости от этой емкости, но некоторые модели могут устанавливаться на корпус насоса (даже погружного). Давайте разберемся в назначении этих устройств и в том, как работает система.

Одна из схем подключения насоса

Гидроаккумулятор — емкость, разделенная эластичной грушей или мембраной на две половины. В одной находится под некоторым давлением воздух, во вторую закачивается вода. Давление воды в гидроаккумуляторе и количество воды, которую туда можно закачать, регулируется количеством накачанного воздуха. Чем воздуха больше, тем выше давление поддерживается в системе. Но в то же время а воды в емкость удается закачать меньше. Обычно удается в емкость закачать не более половины объема. То есть в гидроаккумулятор объемом 100 литров получится закачать не более 40-50 литров.

Для нормальной работы бытовой техники требуется диапазон 1,4 атм — 2,8 атм. Чтобы его поддерживать такие рамки и требуется реле давления. Оно имеет два предела срабатывания — верхний и нижний. При достижении нижнего предела реле запускает насос, он накачивает воду в гидроаккумулятор, в нем (и в система) при этом повышается давление. Когда давление в системе достигает верхнего предела, реле отключает насос.

В схеме с гирдроаккумулятором какое-то время вода расходуется из емкости. Когда вытечет достаточное количество для того, чтобы давление упало до нижнего порога срабатывания, включится насос. Так и работает эта система.

Устройство реле давления

Этот прибор состоит из двух частей — электрической и гидравлической. Электрическая часть — это группа контактов, которая замыкается и размыкается включая/выключая насос. Гидравлическая часть — мембрана, которая оказывает давление на металлическое основание и пружины (большая и малая) с помощью которых давление включения/выключения насоса можно изменять.

Устройство реле давления воды

Выпуск гидравлической части находится на тыльной стороне реле. Это может быть выпуск с наружной резьбой или с гайкой по типу американки. Второй вариант более удобен при установке — в первом случае надо или искать переходник с накидной гайкой подходящего размера или крутить сам прибор, накручивая его на резьбу, а это не всегда возможно.

Входы электрической части тоже находятся на тыльной стороне корпуса, а сама клеммная колодка, куда подключают провода, спрятана под крышкой.

Виды и разновидности

Реле давления воды бывают двух типов: механические и электронные. Механические гораздо дешевле и предпочитают обычно их, а электронные в основном привозят под заказ.

Название	Предел регулировки давления	Заводские настройки	Производитель/страна	Класс защиты прибора	Цена
РДМ-5 Джилекс	1- 4,6 атм	1,4 — 2,8 атм	Джилекс/Россия	IP 44	13-15$
Italtecnica РМ/5G (м) 1/4″	1 — 5 атм	1,4 — 2,8 атм	Италия	IP 44	27-30$
Italtecnica РT/12 (м)	1 — 12 атм	5 — 7 атм	Италия	IP 44	27-30$
Grundfos (Condor) MDR 5-5	1,5 — 5 атм	2,8 — 4,1 атм	Германия	IP 54	55-75$
Italtecnica PM53W 1″	1,5 — 5 атм		Италия		7-11 $
Genebre 3781 1/4″	1 — 4 атм	0,4 — 2,8 атм	Испания		7-13$

Разница в ценах в разных магазинах бывает более чем существенной. Хотя, как обычно, покупая дешевые экземпляры, есть риск нарваться на подделку.

Как выбрать агрегат

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

• Металлического корпуса;
• Специальной мембраны из резины;
• Ниппеля (через него воздух проходит в бак)
• Воздухоудалительный клапан;
• Фитинг (им закреплена мембрана).
• И другие элементы конструкции.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

• Четкое соблюдение технологии;
• Соответствие рекомендациям от специалистов;
• Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Как правильно накачать воздух в гидроаккумулятор

Нужно знать, что гидроаккумулятор, объёмом 100 литров, вмещает всего 60-70 литров жидкости, так как остальное место занимают непосредственно мембрана и воздух, закачанный именно для компенсации давления и которого должно быть ровно столько, сколько требуется  реле давления для включения насоса.

Если проще говорить, давление воздуха в баке, должно быть 70% от нижнего значения настройки реле. Например: включается у вас насос на 2х атмосферах. Это и есть нижнее давление.

Значит, 2 х 0,7=1,4. вот такое давление воздуха должно быть в баке.

Еще, баки отличаются цветом. Так повелось, что для отопления они, красные, а для воды, синие. Еще встречались серые. Они тоже применяются в отоплении, как расширительные. Но их мало.

Давление воздуха в гидроаккумуляторе, нужно проверять только в пустом баке, без воды. Иначе, Вы получите не объективный результат, что приведёт к сбою в настройках системы.

Найдите черную крышку на баке. Открутите её. Под ней есть ниппель, как на колесе автомобиля. Подсоедините к нему манометр, что бы измерить давление или сразу компрессор, что бы накачать воздух.

Хотя бы раз в полгода проверяйте наличие воздуха в баке!!!

Вот такие они, баки! Интересные.

Про производителей гидроаккумуляторов, расскажу в рамках другой статьи.

Характеристика гидроаккумулятора

Для начала перечислим основные моменты, благодаря которым гидроаккумуляторы являются настолько значимыми – то, для чего рассматриваемые устройства нужны. Прежде всего, они необходимы для эффективной реализации следующих задач:

• накопление резервного запаса живительной влаги, которым можно воспользоваться в случае возникновения непредвиденной ситуации;
• надежное предохранение трубопровода от гидроударов, появляющихся вследствие включения насоса;
• стабилизация избыточного напора в системе;
• продление бесперебойной работы насоса (помповый механизм активируется исключительно при необходимости);
• «выравнивание» напора воды при интенсивном ее потреблении;
• поддержка неизменного давления в трубах, когда насос отключен.

Что же касается конструкции устройства для водоснабжения, то она предусматривает наличие следующих элементов:

• платформа;
• корпус, изготавливаемый из прочной нержавеющей стали;
• мембрана;
• фланец с клапаном для закачки воды;
• ниппель для подачи воздуха.

Как видно, гидроаккумулятор является не только крайне важным, но и не самым простым с технической точки зрения устройством. Работает он много и интенсивно, а потому удивляться неисправностям, появляющимся в нем с течением времени, не следует. При этом, быстрый его выход из строя не является нормой, так как качественные гидроаккумуляторы, которые выпускаются в соответствии с действующим стандартам, обладают солидным эксплуатационным ресурсом.

Функции

Вот список наиболее популярных сценариев применения этих устройств:

Автономное водоснабжение дома из открытого водоема, колодца или скважины;

Схема водоснабжения дома с подачей воды из колодца

Резервное водоснабжение из накопительного бака. При отключении централизованной подачи воды и падении напора в локальном водопроводе станция включается автоматически. После возобновления водоснабжения емкость наполняется без участия владельца. Именно такая схема реализована в доме автора статьи;

Резервное водоснабжение из емкости в доме автора

Увеличение напора воды в водопроводе. Насосные станции, повышающие давление воды популярны среди владельцев дач и загородных домов: состояние дачных водопроводов зачастую оставляет желать лучшего.

Станция повышает напор на вводе водопровода в дом

Назначение реле давления

Данное устройство ответственно за функционирование насоса – за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление. Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора в форме пружин разного размера, контактная группа и клеммная коробка.

Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.

Внизу пластины из стали располагается закрепленная крышка, а под ней располагаются: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе. В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.

Принцип работы реле давления насосной станции заключается в следующем:

1. Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
2. Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос напряжение, равное 220 V, способны размыкаться и замыкаться, приводя к остановке или старту оборудования.
3. Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
4. Когда жильцы потребляют воду, это приводит к уменьшению ее объема в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина, преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
5. Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она располагается на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.

Таким образом, чтобы откорректировать величину давления запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины. Параметр, который настраивают при помощи этой детали, еще называется нижним.

Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно данные параметры равны 1,5-1,8 бар на запуске и на выключении 2,5-3 бара. Перед тем, как начинать процесс корректировки, следует подготовить к этому накопительный бачок.

Принцип работы гидроаккумулятора

Электронасос забирает воду из резервуара и закачивает её в мембрану гидроаккумулятора для водоснабжения. На момент достижения заданного порога давления срабатывает реле, насос отключается, подача воды прекращается. Обратный клапан исключает ход воды в обратном направлении, сохраняя давление.

В случае, когда вода тратится и давление понижается, насос вновь запускается, обеспечивая пополнение объёма мембраны. Эффективность узла зависит от объёма гидробака и установленного показателя давления. Показатель, при котором срабатывает реле, можно корректировать.

Важно! В процессе эксплуатации в мембране скапливается растворённый воздух. Это понижает эффективность работы узла

Необходимо производить регулярное стравливание воздуха. Частота обслуживания зависит от объёма самого бака и того, насколько активно эксплуатируется система. В среднем, раз в три месяца.

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

1. Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Видео — Регулировка давления насосной станции, реле давления

Источник

Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.

С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.

К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.

К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.

Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Классификация гидроаккумуляторов для систем водоснабжения

Известные конструкции рассматриваемых устройств различают по последующим показателям:

• По ёмкости. Выпускаются гидроаккумуляторы маленького (до 40…50 л.), среднего (до 120…150 л.) и огромного (до 400 л.) объёма. Крайние в бытовых сетях водоснабжения юзаются редко;
• По компоновке. Различают устройства, устанавливаемые вертикально и горизонтально. Явных преимуществ одна компоновка перед иной не имеет. К примеру, вертикальные гидроаккумуляторы занимают меньше установочной площади, но зато несколько наиболее трудоёмки в текущем регламентном обслуживании;
• По корпуса. Выпускаются устройства с корпусом из нержавеющей стали, но встречаются и наиболее дешёвые выполнения, где корпус сделан из обыкновенной стали с следующим эмалевым покрытием;
• По способу стравливания воздуха для повторяющейся корректировки давления в корпусе: это может быть особый клапан, или обыденный кран (последний вариант предусматривается в гидроаккумуляторах, которые рассчитаны на маленькие объёмы воды);

Все составляющие конструкции должны обладать сертификатом гигиенического соответствия и иметь надёжную антикоррозионную защиту.

При выборе типоразмера гидроаккумулятора учитывается следующее:

1. Максимальная дневная потребность в питьевой воде. Так как на этот параметр влияет также и способности подающего воду насоса, то эти элементы обустройства системы домашнего водоснабжения целенаправлено подбирать одновременно.
2. Желаемое давление воды в сети, от что будет зависеть объём устройства, а также прочностные свойства корпуса. К примеру, в дешёвых гидроаккумуляторах они традиционно не превосходят 2 ат, что для неких ситуаций может оказаться опасным.
3. От типа насоса – погружной либо поверхностный. В первом случае гидроаккумулятор нужно устанавливать конкретно на выходе насоса, чтоб предотвратить его лишне нередкое включение/выключение. Для поверхностных насосов, накачивающих воду в наполнительный бак, гидроаккумулятор монтируют рядом с ним. При этом, чем выше размещено устройство, тем наименьшего объёма оно может быть. Для поверхностных насосов объём бака может приниматься наименьшим, чем для погружных.
4. От наличия либо отсутствия обратного клапана в системе внутридомового водоснабжения. Ежели таковой клапан отсутствует, то гидроаккумулятор придётся устанавливать перед разветвлением водоподающего контура, и непременно снабжать манометром.
5. Наибольшая допустимая частота включений (для погружных насосов), которая не обязана быть больше 25…30 в час.

Параметры работы

1. Какое давление должно быть в насосной станции при ее штатной работе?

Оно определяется настройками автоматического реле. Как правило, нижняя граница его срабатывания устанавливается равной 1-1,5 атмосферам, верхняя — 3-4,5. Для вышеупомянутой Neoclima GP 600/20n заводские настройки реле — 3/1,5 кгс/см2.

При необходимости датчик давления для насосной станции может быть отрегулирован своими руками.

Инструкция по его настройке предельно проста:

• Для регулировки необходимо снять крышку автоматического реле;
• Под ней вы обнаружите две шпильки с пружинами и гайками: большая отвечает за настройку давления включения насоса, малая — его выключения;
• Вращение гайки по часовой стрелке приведет увеличению интересующего нас параметра, против часовой стрелки — к уменьшению.

Вскрытое реле. Вверху видны регулировочные гайки

Настройки реле контролируются по показаниям манометра в моменты включения и отключения насоса

1. Какое давление в гидроаккумуляторе насосной станции считается нормой?

Оно должно быть на 10% меньше давления включения насоса. Для гидроаккумулятора с объемом 20-25 литров, типичным для устройств начального уровня, нормальное давление зарядки — 1,4 — 1,7 кгс/см2.

Штатное давление в мембранном баке

1. Как измерить и настроить давление в ресивере насосной станции?

Измерение выполняется при отключенном питании и сброшенном водопроводе. Для этого достаточно подключить к ниппелю гидроаккумулятора манометр с резьбой под ниппель, автомобильный насос или компрессор с манометром. Теми же насосом или компрессором  можно накачать в мембранный бак воздух.

Ниппель скрывается под отвинчивающейся пластиковой крышкой на торце бака

Где установить гидроаккумулятор для водоснабжения

Сосуд подбирают исходя из особенностей помещения, возможно горизонтальный бак занимает слишком много места, тогда обратите внимание на вертикальную компоновку. Основное чем следует руководствоваться – удобное расположение, для дальнейшего регламентного обслуживания

Необходимо также соблюсти правило, что чем ближе к насосу расположен гидроаккумулятор, тем эффективнее будет эксплуатация водопроводной системы в целом.

Сегодня на рынке представлены как отечественные, так и импортные, производители, в этой статье мы не будем давать рекомендаций по бренду. Основное, что мы хотели сказать, что гидроаккумулятор помогает создать эффективную эксплуатацию водопроводной системы. Продлевает срок работоспособности насоса и технологических соединений системы, а также всегда можно надеяться на некий запас воды в случае отключения электроэнергии. Кроме того защитит Вас от разрушительных воздействий гидравлических ударов.

Что это такое

1. Как устроена насосная станция?

Она представляет собой комплекс смонтированного на общей станине оборудования, включающий:

• Центробежный поверхностный насос;
• Мембранный гидроаккумулятор;
• Автоматическое реле включения насоса с датчиком напора.

Устройство станции

Цена насосной станции зависит от мощности насоса, объема гидроаккумулятора и варьируется от 5 до 15 и более тысяч рублей.

Устройство работает так:

• При подаче питания насос накачивает воду в мембранный бак. Напор в нем повышается до верхней границы настройки автоматического реле и поддерживается сжатием воздуха в воздушном отсеке гидроаккумулятора;
• Как только давление в баке насосной станции достигает верхнего значения в настройках реле, насос отключается;
• При расходе воды через сантехнические приборы напор обеспечивается сжатым в гидроаккумуляторе воздухом. При падении давления до нижней границы настройки реле оно включает насос, и цикл повторяется.

Станция Neoclima: оптимальный режим эксплуатации — не более 20 включений в час

Особый случай

У абсолютного большинства насосных станций всасывание воды обеспечивается только созданным во всасывающем патрубке разрежением. Соответственно, теоретический максимум глубины всасывания ограничен высотой водяного столба при избыточном давлении в одну атмосферу — 10 метрами. На практике для присутствующих на рынке устройств глубина всасывания не превышает 8 метров.

Расчет высоты водяного столба для избыточного давления в одну атмосферу

Между тем, так называемые, двухтрубные станции с внешним эжектором способны поднять воду с глубины 25 и более метров.

Как? Разве это не противоречит законам физики?

Нисколько. Вторая опускающаяся в скважину или колодец труба подает к эжектору воду с избыточным напором. Инерция потока используется для того, чтобы вовлечь в движение окружающие эжектор массы воды.

Устройство с внешним эжектором и глубиной всасывания 25 метров

Схемы монтажа станций  с выносным эжектором

Проблемы и решения

1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе (см. Почему насосная станция не держит давление)?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;

Устройство пружинного обратного клапана

Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;

Накачка гидроаккумулятора автомобильным компрессором

Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;

На фото — замена мембраны в гидроаккумуляторе насосной станции

• Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
• Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.

Регулировка арматуры сливного бачка

1. Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Насос может засосать воздух при негерметичности соединения с всасывающей трубой
