Виды теплоотдачи радиаторов отопления
Существуют два способа передачи тепла от отопительного прибора в обогреваемое помещение: радиационный (или лучистый) и конвекционный.
Нагретая поверхность любого отопительного прибора испускает тепловое (инфракрасное) излучение, которое распространяется перпендикулярно от нагретой поверхности и ощущается человеком как поток тепла от прибора. Проходя через воздух, оно не нагревает его, но нагревает находящиеся вокруг предметы, которые, в свою очередь, также начинают испускать инфракрасные лучи, рассеивая их в пространстве. Этот способ передачи тепла получил названиерадиационного . В помещениях, где он преобладает, устанавливается более равномерное по высоте распределение температуры воздуха.
Отопительные приборы, отдающие основную часть тепла таким способом, называют приборами радиационного типа. К ним относятся:
- «тёплые полы»
- секционные чугунные радиаторы,
- стеновые панели,
- некоторые модели панельных радиаторов.
Другой способ теплопередачи называется конвекционным
, так как происходит в результате конвекции.Воздух, соприкасаясь с нагретыми частями радиатора, нагревается и устремляется вверх, отдавая тепло менее нагретым слоям воздуха, потолку, стенам и предметам. Отдав тепло, он опускается и снова подходит к нагретому отопительному прибору. В результате такой циркуляции тёплые и холодные слои воздуха перемешиваются и средняя температура повышается.Если конвекционный способ передачи тепла является преобладающим, распределение температуры воздуха по высоте помещения будет неравномерным, и температура воздуха у пола и у потолка может заметно различаться.
Приборы, отдающие бОльшую часть тепла конвекционным способом, называют приборами конвекционного типа, или конвекторами. К ним относят большинство стальных панельных радиаторов, пластинчатые и трубчатые конвекторы. Большинство современных отопительных приборов отдают своё тепло одновременно обоими способами и являются приборами конвекционно-радиационного типа
. В идеале, они должны обладать такими свойствами:
- высокой теплоотдачей, т.е. способностью отдавать как можно больше тепловой энергии с единицы своей поверхности;
- большой коррозионной устойчивостью к агрессивным воздействиям
- теплоносителя;
- способностью работать при высоких рабочих и испытательных давлениях теплоносителя, если условия эксплуатации предполагают это;
- способностью противостоять гидравлическим ударам;
- малой тепловой инерционностью;
- малым весом, что облегчает транспортировку и монтаж;
- гигиеничностью и безопасностью, что предполагает лёгкость удаления пыли и отсутствие острых углов, о которые можно травмироваться;
- большим количеством типоразмеров, что позволяет вписать прибор в любое место помещения, где это необходимо потребителю;
- красивым и стильным внешним видом.
К сожалению, нет отопительных приборов, в равной степени сочетающих в себе все эти свойства, поэтому, выбирая радиаторы, нужно отдавать предпочтение приборам с такими качествами, которые будут наиболее значимы в предполагаемых условиях использования.
Особенности отопления в частном доме
От того, насколько эффективно и грамотно будет сделан расчет, произведен подбор и монтаж отопительных приборов, зависит не только комфорт проживания в нем в зимний период, но и количество материальных затрат, связанных с обогревом и обслуживанием дома. Поэтому для начала необходимо выбрать тип отопительной системы, которая будет в нем установлена. Она может быть:
В первом случае обогрев помещений производится посредством печных калориферов или специальных электрических устройств. в число которых входят обогреватели инфракрасного типа.
Печное отопление является самым дешевым и простым способом обогрева, однако, при этом оно обладает множеством недостатков, такими как:
- Длительный период прогревания.
- Низкий коэффициент теплоотдачи по сравнению с другими источниками энергии.
- Высокий процент теплопотерь (большая часть тепла при таком отоплении уходит в дымоход).
Электрические и инфракрасные устройства являются более прогрессивным способом обогрева частных домов, но их самым большим недостатком является дороговизна и недоступность для большего числа потребителей, а также большие затраты, связанные с их эксплуатацией.
Более популярным и распространенным вариантом обогрева частного дома являются системы отопления водяного типа. в которых отопление помещений осуществляется за счет нагрева воды, двигающейся по радиаторам и трубам.
Установка радиаторов является оптимальным вариантом для использования в качестве отопительной системы в частных домах
К их преимуществам в частном доме по сравнению с централизованной системой относятся:
- Невысокое давление в сети;
- Отсутствие вероятности возникновения гидроударов;
- Ограниченная и регулируемая температура теплоносителя;
- Возможность контроля над кислотно-щелочным балансом теплоносителя.
Кроме того, отличаются они удобством в эксплуатации, эффективностью и экономичностью.
Как выбрать батареи в квартиру?
Последние статьи
09.01.2024
Мебель для персонала: комфорт и эргономия на рабочем месте
09.01.2024
Давайте рассмотрим 6 шагов для того, чтобы снять онлайн-кассу с учета.
31.12.2023
Септик Евролос: инновационное решение для очистки сточных вод
31.12.2023
Моментальные виртуальные кредитные карты: новый уровень безопасности и удобства
31.12.2023
Металлопрокат: рынок и перспективы
22.12.2023
Флисовая тактическая кофта: комфорт и функциональность
17.12.2023
Геологические работы на участке под строительство: неотъемлемая часть процесса
17.12.2023
Сантехнические Услуги: Надежный помощник в решении потенциальных проблем с водопроводной системой
Все статьи
Алюминиевый радиатор
Биметаллические радиаторы
Данные изделия представляют собой принципиально новую конструкцию батарей. Принцип устройства очень схож с традиционными чугунными приборами, однако биметаллические радиаторы отличаются меньшей массой, изяществом исполнения, и обладают более высокой степенью теплопередачи. Внутренняя часть секции изготовлена из медной или стальной трубы, на которую методом горячей штамповки надет корпус из алюминия. Внешняя форма прибора рассчитана на максимальный коэффициент отдачи тепла и имеет стильный дизайн. Собранная с особой точностью конструкция выглядит как монолит, а покрывающая поверхность специальная краска способствует повышению теплоотдачи.
В некоторых случаях этот тип радиаторов внешне очень похож на трубчатые батареи, в связи с чем, не обладая профессиональными знаниями, их легко можно спутать.
Расчет количества и типа батарей
Для желающих правильно установить или произвести замену батарей отопления в квартире тоже можно почитать.
В статье не будут использоваться сложные формулы а также, будет упрощены расчеты.
Самостоятельная установка батареи отопления своими руками, требует :
- Необходимо знать как выбрать и подключить радиатор отопления и установить кран на батарею отопления;
- Изучения правил подключение радиаторов;
- Проведения точных расчётов и замеров;
- Необходимо иметь необходимый инструмент.
Устройство батареи отопления несложное. Нагретая вода до необходимой температуры, из котла поступает в квартиру по трубам. В дальнейшем она поступает в радиаторы.
Независимо от того, от температуры батарей отопления, всегда отдают примерно 60% энергии при излучении тепловой энергии, оставшиеся 40% отдаются конвективным способом. Таким способом достигают минимальной конвекции воздуха и хорошо нагрева тех объектов, которые присутствуют в помещении.
Теперь рассмотрим более подробно как рассчитать количество секций для индивидуального отопления :
- Исходя из действующих строительных нормативов, для обогрева 1 «квадрата» комнаты нужно 100 ватт тепловой мощности. Например, площадь помещения 24 «квадрата», мощность одной секции равна 160 ватт, следовательно расчет: 24 х 100. 160 = 15. Для обогрева помещения нужное количество батарей — 15 секций, мощностью 160 ватт.
- В этом варианте показателями являются — расчет по площади помещения и высоте. Одна секция обогревает 1,8 м² площади при высоте потолков 2,5 метра, делаем расчёт 24. 1,8 = 13,3. Выходит 14 секций радиатора.
- Последний вариант как рассчитать нужное количество секций по объему помещения. Длина комнаты 6 м. ширина – 4 м. высота – 2,5 м. Объём будет 6 х 4 х 2,5 = 60 м³. Для отопления 5 м³ мощность батареи отопления одной секции 200 ватт, нужно купить 60. 5 = 12 (секций) по 200 ватт или 11 секций по 160 ватт.
Типы батарей отопления делятся на секционные (чугунные, биметаллические, алюминиевые) и панельные производят из стали. Обычно это плоская батарея имеющая выпуклости для движения теплоносителя.
Какой размер настенного водяного радиатора отопления выбрать
Если говорить о габаритах или размерах вертикальных радиаторов для квартиры, то они менее ограничены. Батареи горизонтального типа должны помещаться в нишу под окном
Есть определенные требования, которые важно соблюдать, чтобы иметь максимальную тепловую отдачу
Популярный формат по высоте – от 1200 – 1500 и до 2000 мм. Большие по высоте панели используются в комнатах с высокими потолками и специфических помещениях «каменных джунглей»:
- лофт-апатртаменты;
- квартиры с панорамным обзором;
- жилье с «французскими» окнами (низким подоконником);
- квартиры с распашными створками балконных дверей, имеющими остекление.
Настенные тепловые блоки вертикального типа имеют меньше ограничений по формату. Разумеется, компактные дизайнерские панели проще интегрируются в дизайн интерьера. Зато высокие и глубокие модели отдают больше тепла, при условии, что они не загрязнены и правильно подключены.
Батареи в квартиру: разнообразие вариантов
Батарея (сейчас ее также называют радиатором отопления) – это прибор, состоящий из секций, по которым постоянно циркулирует теплоноситель. В качестве теплоносителя чаще всего используется вода, реже – пропиленгликоль и смеси на его основе. Радиаторы отопления важны для любой комнаты – гостиной, детской или спальни, даже полотенцесушитель в ванной прогревает помещение и снижает уровень влажности.
Современные радиаторы отопления изготавливаются из различных материалов:
- чугун;
- алюминий;
- сталь;
- биметалл.
От конструкции радиатора отопления зависит эффективность работы и возможность изменения внешнего вида прибора. Так, секционные батареи состоят из нескольких отдельных секций, которые соединяются между собой с помощью специальных резьбовых ниппелей. Это дает возможность собственнику жилья увеличивать или уменьшать поверхность нагрева радиатора, докупив отдельно секции или убрав ненужные. Панельные батареи имеют единый сварной корпус, изготавливаются из стали, выпускаются определенных размеров и мощности.
Преимущества и недостатки биметаллических радиаторов
Особенностью биметаллических батарей является применение для их изготовления двух разных металлов: корпус собирается из алюминия, а для создания сердечника используется сталь. Стержень имеет очень высокую прочность.
Несомненным преимуществом таких агрегатов является их способность работать при давлении до 45-50 атмосфер!Сталь отлично переносит воздействие воды с различными примесями. Алюминиевый корпус будет быстро нагреваться и по максимуму отдавать тепло в помещение.
Сочетание разных металлов позволило получить изделие, имеющее преимущества сразу двух материалов. Такие батареи отличаются наиболее высокой стоимостью среди прочих существующих вариантов. Обычно их используют при организации отопительной системы в различных общественных и производственных зданиях, торговых центрах и прочих подобных местах. В жилых помещениях ставятся сравнительно редко, прежде всего, по причине своей высокой стоимости.Служат в среднем 20 лет, что является вполне достойным показателем.

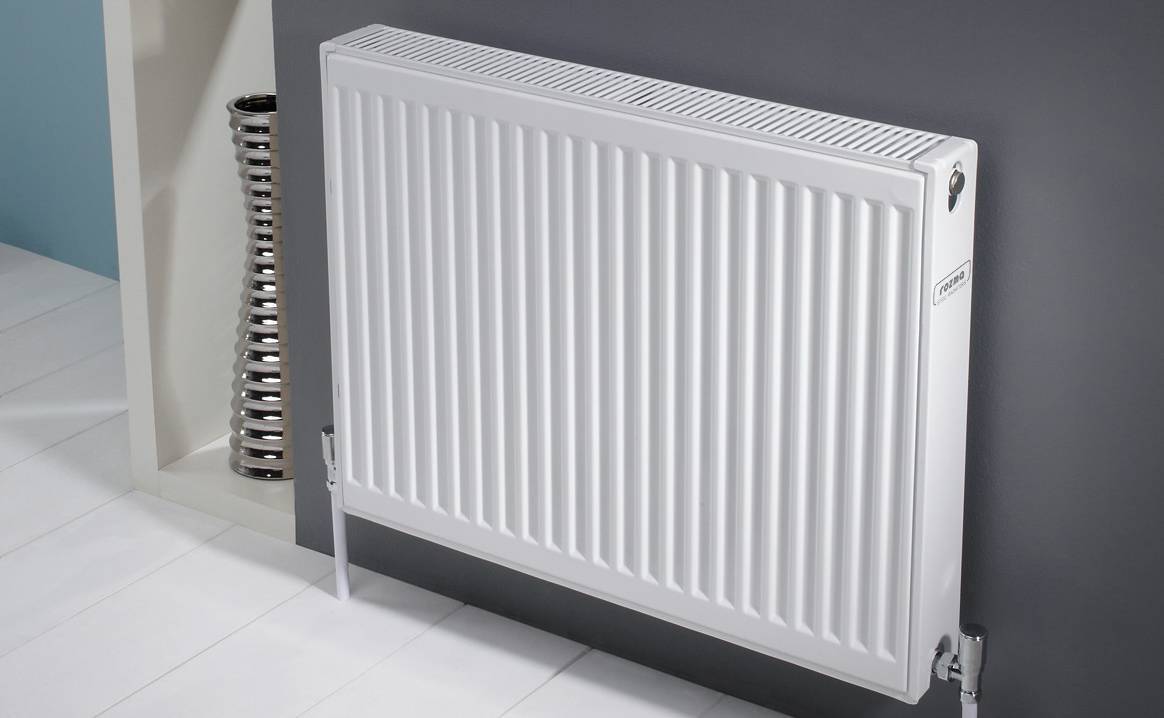

Стальные батареи
Приборы этого вида бывают панельного или трубчатого типа. Первые рассчитаны на давление 6 — 8 атм, вторые ― 10 -12 атм. Из достоинств отмечают хорошую теплоотдачу, низкую цену, разнообразие дизайнерского оформления. Есть вертикальные варианты высотой до 2,5 м для установки по центру помещений. Оба типа легко монтируются, за счёт небольшого объёма быстро прогреваются.
Внутренняя поверхность панелей не защищена от коррозии, поэтому срок службы зависит от качества воды. У трубчатых конструкций есть полимерное покрытие, однако оно быстро истирается абразивными частичками, содержащимися в теплоносителе централизованных систем. Из-за тонких стенок (1 — 1,5 мм) у стальных батарей низкая устойчивость к гидроударам. Поэтому устанавливать их в квартирах с центральным отоплением нежелательно.
Способ подключения
Не все понимают, что разводка труб системы отопления и правильное подключение влияют на качество и эффективность теплоотдачи. Разберем этот факт подробнее.
Существует 4 способа подключения радиатора:
- Боковое. Этот вариант чаще всего используют в городских квартирах многоэтажных домов. Квартир в мире больше, чем частных домов, поэтому производители используют такой тип подключения как номинальный способ определения теплоотдачи радиаторов. Для его расчета используется коэффициент 1,0.
- Диагональное. Идеальное подключение, потому что теплоноситель проходит по всему прибору, равномерно распределяя тепло по его объему. Обычно этот вид используется, если в радиаторе более 12 секций. При расчете используется повышающий коэффициент 1,1–1,2.
- Нижнее. В этом случае трубы подачи и обратки подсоединяются снизу радиатора. Обычно такой вариант используется при скрытой проводке труб. В этом виде подключения есть один минус — теплопотери 10%.
- Однотрубное. Это, по сути, нижнее подключение. Обычно его используют в системе разводки труб ленинградка. И здесь без теплопотерь не обошлось, правда, они в несколько раз больше — 30–40%.
Алюминиевые
Выбор этого материала изготовления обусловлен его уникальными характеристиками теплопроводности. Благодаря им, алюминиевая конструкция быстрее других передает тепловую энергию от воды в помещение. Внешне они ничем не отличаются от биметаллических моделей, рассмотренных выше. Однако у них, вместо стальных трубопроводов, теплоноситель протекает по внутренним каналам конструкции.
Для соединения отдельных секций в проходные каналы запрессовывают стальные цилиндры с внутренней резьбой. Однако это не может обеспечить должного значения максимального давления прибора.
Какие радиаторы отопления лучше – биметаллические или алюминиевые? За исключением параметра давления, их эксплуатационные характеристики практически схожи. Однако стоимость алюминиевых моделей на 15-20 % ниже, чем биметаллических. Поэтому их чаще всего устанавливают для автономной системы отопления с постоянным контролем давления в трубах.
Технические параметры:
- Максимальное давление – до 1 МПа.
- Прессовочное давление – до 10 МПа. Этот параметр указывает, с какой силой нужно воздействовать на место стыка для соединения отдельных секций.
- Теплоотдача – от 90 до 160 Вт (для 1 секции).
Применение новых сплавов алюминия с кремнием должно улучшить эти характеристики. Но в настоящее время таких моделей на рынке крайне мало.
Рейтинг и сравнительные характеристики радиаторов с боковым монтажом
В городских многоквартирных домах со временем приходится делать ремонт с заменой старого отопительного контура. Боковое подключение панельных радиаторов – классическая схема, когда обе трубы к обогревательному блоку подсоединяют сбоку
Но сами плоские панели, постепенно вытесняющие своих ребристых предшественников, имеют свою специфику, о которой важно знать до их установки
ROMMER Profi BM 500
Ультратонкая, экономичная модель с оптимальным соотношением возможностей и стоимости. Технически возможно собрать радиатор из 20 секций. Эксплуатационные свойства не уступают именитым брендам.
Внешний вид 4.7
Качество покрытия 4.5
Надежность 4.6
Качество изготовления 4.6
Итого 4.6
Плюсы и минусы
Невысокая стоимость. Возможность компоновать секции. Привлекательный дизайн. Хорошая теплоотдача. Быстрый нагрев.
Непродолжительный период эксплуатации.
ROYAL THERMO VITTORIA 500
Данная модель имеет оригинальный дизайн, а каждый радиатор имеет защитную маркировку, которая говорит о качестве. Верхние ребра увеличивают теплопередачу на 5%. Еще одна особенность — семислойное напыление краски.
Внешний вид 4.7
Качество покрытия 4.7
Надежность 4.9
Качество изготовления 4.8
Итого 4.8
Плюсы и минусы
Длительная гарантия. Элегантный дизайн. Отличная теплоотдача. Хорошее качество сборки. Устойчивость к коррозийным процессам. Надежность и прочность конструкции. Надежная защита от протекания.
Высокая цена.
STOUT Space 500
Настенная секционная модель предназначенная для квартир, загородных домов. Есть возможность скомпоновать необходимое количество секций, выбрать оптимальную мощность. Одна секция вмещает 0,2 литра воды, выдерживает до 20 атмосфер и температуру до 135 градусов.
Внешний вид 4.8
Качество покрытия 4.7
Надежность 4.7
Качество изготовления 4.8
Итого 4.8
Плюсы и минусы
Возможность использования в многоквартирных домах со стандартной системой отопления. Высокая теплоотдача. Компромиссная цена. Привлекательный дизайн. Отличное качество сборки. Надежность производителя.
Отсутствие креплений.
Lammin Eco BM-500-80
Специалисты оценивают эту модель как недорогую, надежную и качественную. Отличается четкой окраской. Для обогрева помещения площадью 28 м2 потребуется два 10-секционных радиатора, их можно оборудовать вентилями для регулирования температуры.
Внешний вид 4.7
Качество покрытия 4.8
Надежность 4.8
Качество изготовления 4.6
Итого 4.7
Плюсы и минусы
Высокая надежность. Привлекательный внешний вид. Качественное окрашивание. Оптимальное соотношение стоимости и качества. Хорошая теплоотдача.
Посторонние звуки при работе.
Правильный монтаж системы отопления требует наличия определенных знаний и опыта. Без них не то что установить, даже подобрать оборудование будет очень сложно. Прежде чем идти в магазин за оборудованием, необходимо проконсультироваться с экспертами в этом вопросе. Они подскажут какие виды радиаторов подойдут для конкретного помещения и как правильно выбрать комплектующие к ним.
Сравнение панельных радиаторов отопления для дома с секционными
Что касается размера, то преимущество секционных батарей отопления для дома в том, что их можно наращивать за счёт присоединения новых секций, а вот особым выбором по высоте они не отличаются. Как правило, речь идёт о 200, 350 или 500 мм. Панельные разновидности выигрывают тем, что в продаже достаточно часто можно найти даже 900-миллиметровые радиаторы (по высоте). В длину они бывают до 5 м.
По мощности панельные стальные устройства также представлены в большом ассортименте. При одном фронтальном размере потребитель может получить от 5-6 разных уровней мощности, главным образом, за счёт увеличения его ширины и количества греющих панелей, а также ребрений.
Если говорить о способах крепления, то к секционному оборудованию необходимо дополнительно приобретать комплект кронштейнов и, так называемый, радиаторный набор, в который входит заглушка, кран Маевского, 4 пробки и 2 кронштейна. Комплектация панельного стального радиатора, по умолчанию, уже содержит весь перечисленный крепёж. На лицо преимущество панельного устройства.
Ещё один плюс – достаточно простой процесс установки, который стал возможным благодаря очень удобной и продуманной системе кронштейнов. Если не вдаваться в подробности, то такие крепления позволяют установить стальной панельный радиатор «намертво», то есть, без малейшего люфта или качания. Тогда как с секционным отопительным оборудованием всё по-другому – очень трудно подогнать кронштейны так, чтобы радиатор не качался. Стоимость и время подгонки увеличивается именно за счёт непродуманности системы кронштейнов, предназначенных для секционных батарей.
Ну, и конечно, снова о прокладках. Они в секционных радиаторах отопления для дома часто выходят из строя, особенно при заполнении отопительной системы незамерзайкой. Панельные устройства от этого защищены в виду отсутствия самих прокладок. Поэтому лучше ставить в доме панельные радиаторы отопления.
Из всего выше изложенного легко понять, почему самыми популярными остаются секционные алюминиевые и стальные панельные батареи, а в коттеджном строительстве потребители отдают предпочтение последним из названных. Во многом, благодаря их возможности использовать незамерзайку, богатому выбору мощностей и удобной системе креплений.
Способ подключения
Не все понимают, что разводка труб системы отопления и правильное подключение влияют на качество и эффективность теплоотдачи. Разберем этот факт подробнее.
Существует 4 способа подключения радиатора:
- Боковое. Этот вариант чаще всего используют в городских квартирах многоэтажных домов. Квартир в мире больше, чем частных домов, поэтому производители используют такой тип подключения как номинальный способ определения теплоотдачи радиаторов. Для его расчета используется коэффициент 1,0.
- Диагональное. Идеальное подключение, потому что теплоноситель проходит по всему прибору, равномерно распределяя тепло по его объему. Обычно этот вид используется, если в радиаторе более 12 секций. При расчете используется повышающий коэффициент 1,1–1,2.
- Нижнее. В этом случае трубы подачи и обратки подсоединяются снизу радиатора. Обычно такой вариант используется при скрытой проводке труб. В этом виде подключения есть один минус — теплопотери 10%.
- Однотрубное. Это, по сути, нижнее подключение. Обычно его используют в системе разводки труб ленинградка. И здесь без теплопотерь не обошлось, правда, они в несколько раз больше — 30–40%.
Какие радиаторы отопления лучше ставить в квартире: виды, недостатки и недостатки
Приборы для отопления изготавливаются из различных материалов, каждый из них по-своему реагирует на давление и температуру. Итак, виды батарей отопления в квартире:
Конвекторные батареи из стали
Это панели и трубы, между которыми установлены металлические пластины. Теплоноситель циркулирует в панелях. Считается, что у этих устройств самая высокая теплоотдача.
Эти изделия аккуратно выглядят, удачно вписываются в любой интерьер и сравнительно недороги
Подобные устройства очень популярны среди владельцев загородных домов. Стальные отопители производят в Чехии, Италии, Финляндии. Различаются они количеством секций и металлических рёбер
Положительные стороны стальных радиаторов:
- хорошая теплоотдача;
- малая энергоёмкость;
- низкая инерционность;
- экологичность;
- демократичная цена.
Минусы батарей из стали:
- склонность к образованию ржавчины;
- неустойчивость к гидроударам.
Именно последний минус – существенное препятствие для установки стального отопителя в многоэтажном доме. Определяясь, какие лучше батареи отопления для квартиры, стальные отопители стоит рассматривать в последнюю очередь.
Батареи из чугуна
Эти изделия считаются самыми дешёвыми и прочными.
Современные производители делают из радиаторов высокохудожественные произведения, способные украсить любой интерьер
Чугунное литье в стиле модерн или ретро производят в Англии, Франции и Турции. Эти радиаторы выдерживают до двенадцати бар давления и температуру теплоносителя до ста десяти градусов. Таким образом, гидроудар и закипание воды в системе отопления им не страшен.
Плюсы чугунных систем отопления:
- полувековой срок эксплуатации;
- устойчивость к температуре и давлению централизованных систем отопления
- длительное сбережение тепла, медленное остывание.
Недостатки:
- большой вес, который требует особо прочного крепежа;
- продолжительный период разогрева;
- большое количество используемого теплоносителя;
- хрупкость.
Алюминиевые обогреватели
Решая задачу «Как выбрать радиаторы отопления для квартиры с центральным отоплением», к сожалению, следует исключить из списка изделия из лёгкого и прочного алюминия. Эти батареи имеют самую лучшую теплопроводность и привлекательный экстерьер. Но они совершенно не подходят для использования в системе централизованного отопления по причине неустойчивости к гидроударам.
Алюминиевые отопители бывают литиевыми и экструзионными и выдерживают давление всего до 16 бар.
Подобные изделия отлично походят для автономных систем отопления
Поэтому, если квартира снабжена собственным котлом, лучше этих радиаторов трудно найти.
Преимущества:
- небольшой вес и размеры;
- высокая теплоотдача;
- быстрый прогрев;
- экономичность;
- наличие терморегуляции;
- аккуратный внешний вид.
Недостатки отопителей из алюминия:
- небольшой срок службы – до пятнадцати лет;
- слабая конвекция;
- химическая неустойчивость материала;
- неспособность противостоять гидроударам.
Биметаллические изделия
На первый взгляд, эти батареи очень схожи с алюминиевыми. Их корпус изготовлен из этого лёгкого металла, а внутренняя часть состоит из стальных элементов.
Именно эти приборы специалисты рекомендуют устанавливать в многоэтажных домах
Производят биметаллические отопители в России и Италии. В продаже можно встретить псевдобиметаллические изделия, дополнительно укреплённые стальными вертикалями. Они меньше сопротивляются коррозии, но отличаются повышенной теплоотдачей.
Плюсы биметаллических изделий:
- высокая теплоотдача;
- устойчивость к гидроудару;
- простота установки;
- эстетичность.
Минусы:

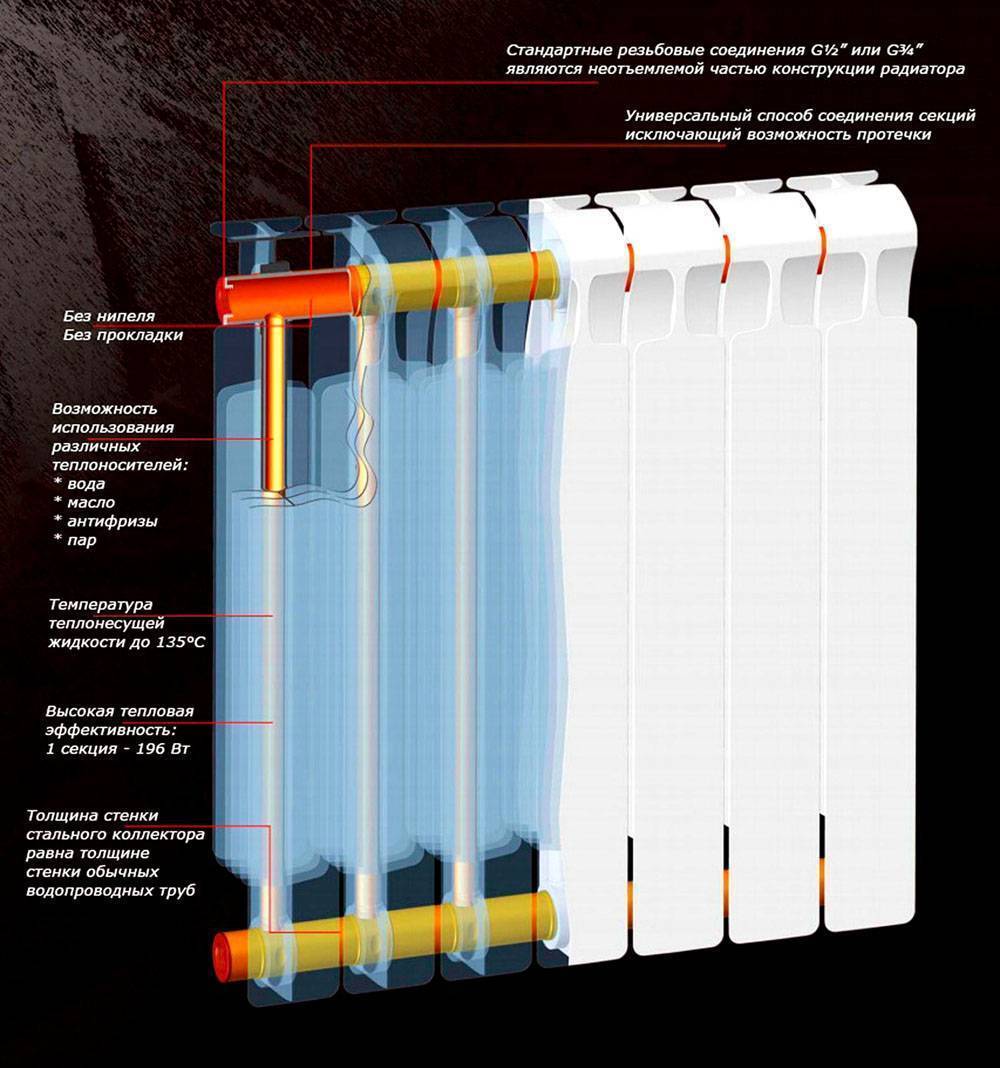

Устройство биметаллического отопителя
Определяем необходимую мощность радиатора
Мощность необходимо учитывать, исходя их типа помещения, в котором будет установлен радиатор. Да-да, именно мощность или если точнее — эффективность передачи тепла от носителя к потребителю, то есть то, как хорошо он будет нагревать нашу квартиру или дом.
А на окончательное значение влияют следующие моменты:
- тип здания: панельный или кирпичный;
- размер помещения;
- количество окон;
- количество внешних стен;
- вид окон: пластиковые или деревянные.
В стандартном помещении с потолками высотой 3 м, одним деревянным окном и одной дверью устанавливается радиатор мощностью от 90 до 125 Вт на 1 кв.м.
Каждый вид радиаторов имеет свою мощность, приходящуюся на одну секцию:
- чугунный – 80-150 Вт;
- алюминиевый – 190 Вт;
- биметаллический – 200 Вт;
- стальной – 450 – 5700 Вт (на весь радиатор).
Расчет
После того как был определен оптимальный тип нагревательного прибора, следует вычислить мощность, которой должны обладать радиаторы отопления. Расчет для больших помещений довольно сложен. В нем учитывается работа систем вентиляции, тепловые потери через оконные и дверные проемы, а также наружные стены.
При проектировании системы отопления принята упрощенная форма расчета – на 10 м² необходим 1 КВт тепловой энергии. Т. е. если общая квадратура помещения составляет 20 м², то суммарная мощность радиаторов должна быть не менее 2 кВт. Для компенсации чрезвычайно низких температур на улице рекомендуется к этому показателю прибавить 10 %. В итоге мощность всех нагревательных приборов в помещении должна составлять 2,2кВт.
Технические характеристики трубчатых радиаторов
Независимо от особенностей конструкции, радиаторы трубчатого вида в любом случае имеют схожие эксплуатационные характеристики. Все трубчатые изделия превосходят панельные по уровню теплоотдачи, но и стоят они гораздо дороже.
Основные характеристики трубчатых батарей выглядят следующим образом:
Большинство подобных устройств имеют отводы, позволяющие подключать их как снизу, так и сбоку; При выборе радиаторов нужно тщательно изучать приложенную к ним документацию, уделяя особое внимание способности выдерживать давление, характерное для конкретной отопительной системы; Стальные трубчатые радиаторы могут выдерживать температуру до 120 градусов; Габариты устройств колеблются в очень широких пределах – высота варьируется от 20 до 1500 мм, глубина – от 40 до 292 мм, а длина может достигать 1400 мм
Особенности централизованных систем отопления
Схема центрального отопления в многоквартирных домах.
Обогрев многоэтажного дома требует постройки большой котельной, где устанавливается мощный газовый котел. Отсюда к дому отправляются солидной толщины трубы, по которым перемещается теплоноситель. И чем выше многоэтажный дом, тем выше давление теплоносителя, так как ему необходимо подняться на большую высоту и пройти по сотням радиаторов, преодолевая высокое гидравлическое сопротивление.
Что касается многоэтажных домов с индивидуальным поквартирным отоплением, то они встречаются гораздо реже. Так строят дома высотой 3-5 этажей, где выгоднее создать несколько автономных систем отопления, чем строить и обслуживать общую котельную – на это нужны дополнительные средства и дополнительные людские ресурсы для обслуживания котельного оборудования. Зато давление в автономных системах гораздо ниже – батареи будут в сравнительной безопасности.
Как вы уже могли понять, главным врагом батарей отопления в многоквартирных домах с централизованной отопительной системой является высокое давление теплоносителя. За счет него батареи нередко начинают течь, а то и вовсе лопаются, подвергаясь давящему воздействию воды. Последующий ремонт выливается не только в замену самих батарей, но и в полноценный ремонт квартиры (иногда и не своей, а соседской).
Нужно помнить, что чем выше здание, тем выше давление в трубах. Самый высокий показатель – в современных домах до 20-26 этажей (и выше).
Централизованные системы отопления таят в себе и другие опасности:
Гидроудар мгновенно повышает давление в системе отопления и не все радиаторы могут вынести его.
- Гидроудары – они возникают в результате перепадов давления. Если сотрудники котельной слишком резко откроют подачу теплоносителя, или так же резко ее перекроют, то трубы и радиаторы отопления в домах подвергнутся мощному удару. И многие радиаторы, например, алюминиевые, могут не выдержать такого воздействия и лопнуть, заливая горячей водой комнаты и домашние вещи;
- Низкое качество теплоносителя – еще один фактор, негативно влияющий не только на трубы, но и на радиаторы. Здесь нередко содержатся довольно активные химические компоненты, портящие металл. Также на коррозию влияют тонкие механические примеси различной природы происхождения – они оказывают не меньшее негативное воздействие на радиаторы и трубы;
- Перепады температур – нельзя сказать, что они оказывают прямое воздействие на отопительное оборудование, но с ростом температуры растет и давление. Поэтому некоторые батареи просто не выдерживают и лопаются, так как они не рассчитаны на подобные температурные нагрузки.
