Как работает
Состоит оборудование из насоса (тип — любой подходящий под ваши условия), емкости для хранения запаса воды и датчиков контроля. Уровень комфортности системы во многом определяется типом используемого резервуара. Он бывает :
- с накопительными баками;
- с гидроаккумуляторами.
Накопительный бак — обычная емкость, в которой уровень воды контролируется поплавком. Повышается уровень, насос выключается, понижается — включается. Но такая система обеспечивает очень низкое давление. Оно зависит от перепада высот, который вам удалось обеспечить. Из-за низкого давления нагревателями и другой бытовой техникой пользоваться невозможно. Хотя, если установить ее достаточно высоко, можно создать перепад высот достаточный для того чтобы принять душ. Вторая неприятная деталь использования такого бака — при неисправности поплавкового механизма есть реальная угроза залить дом. Эта проблема решается — устанавливается отводящий патрубок, но система все равно недостаточно надежна.
Мембранный бак для насосной станции в разрезе
Более современные модификации насосных станций используют гидроаккумуляторы. Они позволяют создавать и поддерживать стабильное давление. Такая система также позволяет реже включать подкачку, что продлевает срок эксплуатации оборудования.
Гидроаккумуляторы в насосных станциях — это баки мембранного типа. В нем емкость поделена на два сектора эластичной мембраной. В одной части содержится газ (изначально он находится под каким -то давлением), во вторую закачивается вода. Также есть датчик, контролирующий давление. На нем выставляется верхний и нижний предел давления.
При закачке воды мембрана в баке растягивается, сжимая газ и создавая еще большее давление. При достижении верхнего порога, установленного на датчике, насос отключается. В баке с водой при этом тоже создано определенное давление. Если где-то открыт кран, вода с хорошим напором подается в точку раздачи. Объем воды уменьшается, снижается напор на мембрану. При достижении нижнего порогового значения срабатывает реле, включается насос, снова его повышая.
Эта система позволяет поддерживать стабильный напор независимо от того, сколько кранов открыто. Потому при установке оборудования с мембранным водяным баком можно использовать водонагреватели любого типа, а также автоматические стиральные машины и другую бытовую технику, предъявляющую требования по давлению воды.
Лучшая насосная станция для частного дома премиум класса
Думая, какую насосную станцию выбрать для дома, не стоит экономить. Эти модели «вечные». Они работают очень долго. Правда, стоимость их достаточно высокая. Если нет желания мириться с проблемами, связанными с водоснабжением в частном доме, рекомендуется выбирать лучшее качество от мировых производителей.
DAB E.Sybox
Это довольно мощное и габаритное устройство, в которое встроен большой и мощный насос. Таким образом, агрегат можно использовать для обеспечения нужд большой семьи. Он может работать круглый год. При этом используется даже с водой, где есть абразивные примеси. Максимальное давление составляет 7 бар, двигатель хорошо защищен. Проводка у этого насоса отлично замаскирована корпусом, поэтому риск ее повредить минимальный. Производитель использует качественные комплектующие. И он может себе это позволить, потому что цена этой модели очень высокая. Но этого стоит, если есть желание надолго забыть о необходимости замены насосной станции. Уровень шума низкий.
DAB E.Sybox
Характеристики:
- мощность 1 200 Вт;
- производительность 6 куб. м/час;
- напор 35 метров;
- гидроаккумулятор 20 литров.
Плюсы
- насос качественный и мощный;
- высокое и стабильное давление;
- есть ЖК-дисплей;
- приятный внешний вид;
- есть преобразователь частот.
Минусы
- высокая цена;
- сложность установки без специалиста.
Wilo HMC 605
Это прибор от немецкого производителя, что гарантирует высокое качество. У станции большая мощность, которую хватает для большого дома. При этом дома, где есть несколько точек забора воды. Производительность доходит до 7 кубических метров в час, что действительно отличный результат. Мембранный бак на 50 литров. Установку можно использовать для домашних нужд и для полива. Правда требуется понимать, что цена высокая. Поэтому далеко не каждый готов применять насосную станцию для полива на даче.
Wilo HMC 605
Характеристики:
- мощность 1 100 Вт;
- производительность 7 куб. м/час;
- напор 56 метров;
- гидроаккумулятор 50 литров.
Плюсы
- двигатель однофазный;
- высокая эффективность;
- отлично защищен мотор;
- работает тихо;
- корпус создан из нержавеющей стали;
- простота эксплуатации.
Минусы
- высокая цена;
- габаритный.
Wilo HMC 605
Grundfos CMBE 3-62
Весьма неплохая модель, которая стала лидером этой категории. Она обладает рабочим давлением более 9 бар, применяет большую самовсасывающую мощь. При этом пользователь сам может настроить желаемую мощность и регулировать частоты, исходя из текущих потребностей. Данная функция благоприятно сказывается на возможности экономить на электроэнергии. Бак всего на 2 литра, но этого хватает. Напор достигает 40 метров.
Grundfos CMBE 3-62
Характеристики:
- мощность 1 100 Вт;
- производительность 4,8 куб. м/час;
- напор 40 метров;
- гидроаккумулятор 2 литра.
Плюсы
- кабель длинный, поэтому проблем с подключением не возникает;
- простота установки и эксплуатации;
- защищен двигатель;
- есть защита от перегрузки;
- умеренное потребление электричества.
Минусы
издает много шума.
Grundfos CMBE 3-62
Это основные насосные станции премиум класса. Есть модели и от других производителей, поэтому необходимо изучать предложения на момент покупки. Тем более, что компании постоянно улучшают свои товары. Данный рейтинг актуален на момент его создания.
Организация подключения к водопроводу
При подключении насосной станции к центральному водопроводу также используются соединительные элементы (фитинги). К каждому из отверстий (входное и выходное) прилагается соединительный элемент, обеспечивающий герметичное крепление трубопровода.Трубопровод от насосной станции подключается к водопроводу с помощью специальной врезки либо тройника.
Для более качественной очистки воды рекомендуется устанавливать два фильтрующих элемента: грубой и глубокой очистки. Причем есть свои нюансы при установке таких деталей. Перед подключением к внутреннему водопроводу монтируется фильтр глубокой очистки, а на входе насосной станции монтируется фильтрующий элемент грубой очистки. После крепления всех элементов производится пусковой старт оборудования.
Таким образом, в общей сложности требуется выполнить не так много работы на этапе подключения насосной станции для дачи и дома, однако именно подготовка занимает больше времени, например, копка траншей для укладки трубопровода.
Для большего удобства нередко используются некоторые хитрости, сглаживающие работу подобной техники, в частности, установка насоса на бетонное или кирпичное основание, поверх которого располагается резиновый коврик. В данном случае оборудование фиксируется к основанию с помощью анкеров. Это позволит несколько сгладить эффект от вибрации во время работы устройства.
Дополнительная информация о том, как установить насосную станцию на даче своими руками, представлена в видеоролике.
Как выбрать
Если устройство покупается на несколько лет, то лучше не жалеть денег и взять более дорогую и качественную установку.
Параметры выбора:
- Объем бака. Нужно сделать правильные расчеты по планируемому расходу воды. Посчитать все точки, санузлы. Также включить в список бассейн, баню, огород — если таковые имеются. Чем больше точек и человек, проживающих на даче, тем больше объем бака нужно выбирать.
- Мощность. Чем чаще вы будете пользоваться водой, и чем больше человек будет проживать на даче, тем больше мощность нужно выбирать.
- Рассчитать глубину грунтовых вод. От этого будет зависеть мощность и глубина подъема воды.
- Гарантия качества, высокая производительность и сила напора. Чем сильнее напор, тем лучше. Также нужно учесть потери при подаче воды через трубы.
- Лучше будет если бак насоса и все устройство будет изготовлено из нержавеющей стали. Такую установку можно будет установить и на поверхности, и в колодце. Бак и другие составляющие могут быть изготовлены из чугуна. Но такую установку лучше установить дома. Она склонна к коррозии.
- Если позволяют финансы, можно купить насосную станцию, оснащенную фильтром для очистки воды и датчиком сухого хода.
Примите во внимание: перед покупкой и установкой насосной станции, нужно тщательно рассчитать расстояние от колодца, скважины до места подачи воды. Если оно находится далеко, то придется купить дополнительно скважинный насос.
Разновидности
Дизельная передвижная установкаУстройства для водоснабжения различаются по характеристикам и назначению.
Например, дизельные станции применяются для полива больших гектаров земли, также всасывания вязких веществ, таких как, навоз или бетон.
Мини — устройства обеспечивают водой малые площади, такие — как дача для двоих.
Поверхностная станция может использоваться для орошения огородов, садов. Устанавливают ее на поверхности земли, отсюда и название.
Также насосные устройства бывают:
- Со встроенным насосом (эжектором). «Преимущество/недостаток» в том, что присутствует высокая «мощность/сильный шум». Такую станцию нельзя устанавливать в жилом доме – будут неудобства. Устанавливается на глубину до 45 метров.
- С выносным насосом. Устройство работает бесшумно, но имеет меньшую мощность подачи воды. Устанавливается в колодце или скважине. Чувствительна к грязной воде. Глубина установки – не больше 40 метров.
- Без насоса. По формату работы, эта станция ничем не отличается. Но при помощи гидравлической составляющей она качает воду поэтапно. Экономичный вариант, бесшумна.
- Повышающий вид. В нем вода подается без перерыва. Большое преимущество – непридирчив к качеству воды.
Какой вариант лучше – решать владельцу дома. Если позволяют финансы, то можно выбрать устройство подороже, и с лучшими рекомендациями.
Полезно знать: почти во всех насосах, внутри бака имеется два отсека: один для воды, второй для воздуха. Если в баке останется вода, то при отключении электричества, водой все равно можно будет пользоваться.
Принцип работы
Функционирование любой насосной станции зависит от насоса, гидроаккумулятора и предназначенной для регулировки давления автоматической системы. После запуска устройства вода закачивается в напорный резервуар (аккумулятор), после чего она перемещается по трубам
Важно знать, как отрегулировать давление воды регулятором давления, прежде чем приступать к каким либо работам. Насос отключается, когда достигнут верхний предел давления
Дальнейшее поступление воды происходит за счет наличия давления в резервуаре, пока оно не опустится до нижней предельной величины. Затем насос возобновляет свою работу
Насос отключается, когда достигнут верхний предел давления. Дальнейшее поступление воды происходит за счет наличия давления в резервуаре, пока оно не опустится до нижней предельной величины. Затем насос возобновляет свою работу.
Как выбрать насосные станции водоснабжения для частного дома
Не все знают, как выбрать насосную станцию для частного дома или для дачи
Существует несколько основных параметров, на которые следует обращать внимание при выборе конкретно взятой модели
Таблица
На что обращать внимание при покупке насосной станции?
| Параметр | Короткое описание |
|---|---|
| Мощность | Средняя модель с мощностью 1 200 Вт может обеспечить закачку воды с глубины 4 метра. Поэтому рекомендуется выбирать модели 1 000 Вт при погружении до 10 метров и более 1 000, если вода достаточно глубоко. |
| Производительность | Если мощность до 1000 Вт, а вода на глубине до 10 метров, то производительность около 3,7 куб метров в час. Чем глубже находится вода, тем ниже производительность при такой же мощности. |
| Объем гидроаккумуляторного бака | Он необходим для поддержания стабильного давления в системе. Минимальные устройства обладают емкостью 10 литров. 20 – 25 литров – это оптимальная величина для загородного дома и для дачи. |
| Напор воды | Напор от 25 до 400 метров – это то, на что нужно ориентироваться при покупке прибора для бытового использования. |
| Материал корпуса | Это сплав стали и алюминия, латунь, пластик, сталь или алюминий. |
Таким образом, выбирая, какую насосную станцию выбрать для дачи и для дома, требуется учитывать все эти факторы. Выбирая прибор из этого рейтинга, можно быть уверенным, что он полностью отвечает заявленным характеристикам.
Видео — Как выбрать насосную станцию
Народное голосование
А какую насосную станцию бы вы выбрали или посоветовали?
КАЛИБР СВД-770Ч+Э
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
Принцип подключения насосной станции

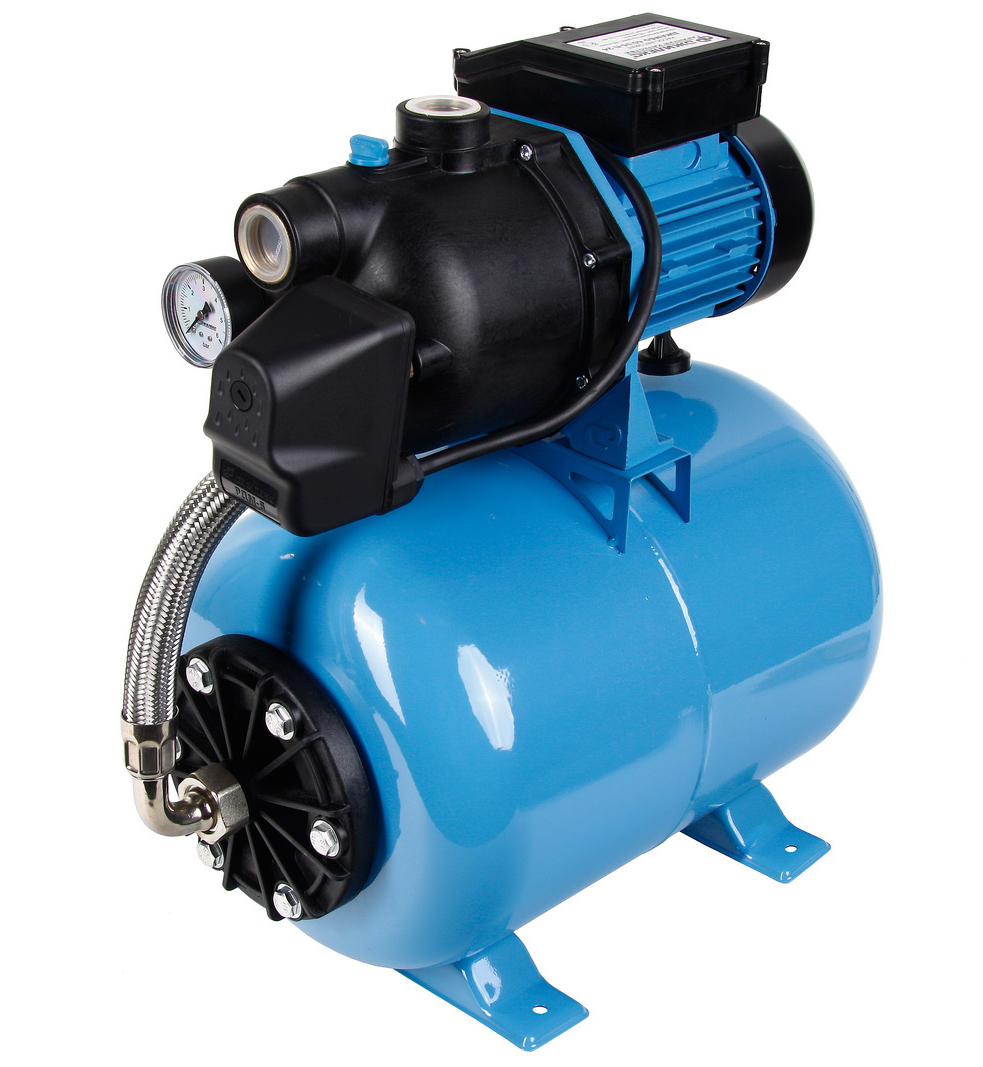

Со встроенным гидроаккумулятором монтируется она в следующей последовательности:
К шлангу (трубе) из скважины подсоединяется косой фильтр грубой очистки, затем обратный клапан, а потом запорный кран с ответвлением для слива и заливной воронки.
После собранный сегмент подключается к входу насосной станции водоснабжения.
С выхода к ней подсоединяется труба внутридомовой разводки водопровода.
Схема подключения
Все достаточно просто. Надо лишь предусмотрительно на входе и входе насосного оборудования смонтировать краны отсечки, а также установить их на каждой ветке водопровода. Так можно будет сильно упростить себе в будущем ремонт установленной техники и водопроводной системы в целом. Это свайный фундамент не нужно постоянно проверять и ремонтировать. Оборудование для перекачки питьевой воды осматривать и обслуживать придется регулярно.
Трубы для подключения насосных станций лучше всего выбирать полипропиленовые. Из них проще собирать трубопровод, а прослужат они минимум лет двадцать. Краны, тройники и американки – латунные. Здесь без вариантов. Это самая дешевая и простая в монтаже водопроводная арматура.
Если систему водоподачи в планах использовать круглогодично, то устанавливать станцию следует в отапливаемом помещении. Подойдет как подсобка в коттедже, так и утепленная с отоплением хозпостройка. Также можно обустроить сверху скважины заглубленный в земле кессон. В нем оборудование будет находиться ниже глубины промерзания почвы в условиях постоянной температуры выше нуля и не застынет даже лютой зимой.
Обзор ДЖИЛЕКС Джамбо 70/50 П-50 ДОМ
Отличается относительно высоким уровнем забора воды, который составляет 9 метров. Снабжен защитой, обеспечивающей работу без перегрузов, высокомощный. Станция обеспечивает перекачку объемом 4200 литров в час, транспортирует жидкость на 50 метров.
Станция имеет пластиковый корпус с гидробаком на 50 литров, изготовленным из высокопрочной углеродистой стали. Есть пульт управления, позволяющий контролировать темп работы, сетевое напряжение, давление потока, уровень электротока. Агрегат надежен.
Плюсы:
- экономичен;
- работает без поломок;
- запускается без рывков;
- присутствует блокировка при перегрузке;
- блок от сухого хода;
- объемный гидробак;
- малошумный ход.
Минусы: - дорогой.
Отзывы покупателей о ДЖИЛЕКС Джамбо 70/50 П-50ДОМ
Покупатели, использовавшие данную установку несколько лет, дают положительные отзывы о ней. Отмечают следующие достоинства:
Мощность. Отлично подходит для загородного дома, позволяет осуществлять полив сада. Насосная станция для дачи.
Отличается большим резервуаром в 50 литров. Гидробак надолго удерживает давление. Через два года работы давление снижается лишь на 0,2 бар.
Насосная станция бесшумна и без вибраций.
Отмечают некоторые элементы конструкции, которые можно было бы исправить: неудобное расположение кнопки выключения, большой вес, из-за чего аппарат тяжело переносить, недостаточно прочное резьбовое крепление напорного патрубка.
Как работает насосная станция
Принцип функционирования достаточно прост. При помощи насосного оборудования вода поднимается и закачивается в накопительный резервуар, который установлен в доме.
Уровень жидкости регулируется при помощи специального датчика, благодаря которому электроэнергия расходуется экономно. Когда уровень воды становится ниже допустимой отметки, станция самостоятельно включается и наполняет резервуар. Все остальное время оборудование находится в нерабочем состоянии.
Принцип устройства и схема организации работы станции
Подробнее ознакомиться с принципом работы станции можно в следующем видео:
Watch this video on YouTube
Рейтинг насосных станций бюджетной категории
КАЛИБР СВД-160/1,5
Модель бюджетная, но обладает неплохой производительностью. Ее часто используют для домов, где небольшая семья. Также можно использовать на даче. Компактный и легкий. Его вес всего 6,5 кг. С помощью устройства можно добиться напора 30 метров, что довольно неплохо, учитывая стоимость. Вода не должна быть больше 40 градусов, что говорит об универсальности агрегата. Сам насос отличается низким энергопотреблением: он экономичен и работает от сети 220V. В комплект входит 1,5 литровый бак и кабель на 1,5 метра для подключения к сети. Есть функция автоматического контроля уровня воды. Сам прибор создан из металла.
КАЛИБР СВД-160/1,5
Характеристики:
- мощность 1 600 Вт;
- производительность 1,8 куб. м/час;
- напор 30 метров;
- гидроаккумулятор 5 литра.
Плюсы
- ротор прочный и надежный;
- хорошая производительность;
- тихо работает;
- приятная цена.
Минусы
- напор слабоват, если сравнивать с некоторыми конкурентами;
- есть проблемы с крыльчаткой.
PRORAB 8810 SCH
Данное устройство с центробежным насосом пользуется высоким спросом на рынке. Здесь воплощены приятная стоимость и достаточная мощность прибора. Гидроаккумулятор на 2 литра, а система одноступенчатая. Сборка качественная, насос способен обеспечивать стабильную подачу воды в течение длительного времени. Однако многие жалуются, что невозможно самостоятельно регулировать уровень давления, что является недостатком.
PRORAB 8810 SCH
Характеристики:
- мощность 1 600 Вт;
- производительность 1,8 куб. м/час;
- напор 28 метров;
- гидроаккумулятор 2 литра.
Плюсы
- насос центробежный;
- корпус из чугуна;
- неплохая мощность;
- система всасывания одноступенчатая;
- низкая цена.
Минусы
- невозможно регулировать давление;
- отсутствует защита двигателя.
Насосная станция PRORAB 8810 SCH
АКВАРОБОТ М 5-10Н
При выборе насосной станции для частного дома стоит обращать внимание на производительность, стоимость и бренд. Эта станция от надежного производителя, который давно работает на рынке
Он предлагает прибор, в качестве которого не стоит сомневаться. Он работает от электросети 220V. Прибор не боится перегрузок и выдерживает давление до трех атмосфер. Однако подключение лучше согласовывать со специалистом. Гидроаккумулятор рассчитан на 5 литров, диаметр патрубков 25 мм.
АКВАРОБОТ М 5-10Н
Характеристики:
- мощность 1 000 Вт;
- производительность 0,8 куб. м/час;
- напор 20 метров;
- гидроаккумулятор 5 литров.
Плюсы
- приятная цена;
- идеально подходит для небольшого дома или дачи;
- есть защитный ротор и крыльчатка;
- гидроаккумулятор качественный;
- можно использовать в воде с незначительным количеством примесей.
Минусы
иногда появляются проблемы с реле.
АКВАРОБОТ М 5-10Н
Таким образом, эти бюджетные устройства способны удовлетворить потребности на дачных участках. Реже их используют для дома.
Популярные модели различных производителей
Недорогие бюджетные станции:
| Наименование модели | Производительность, м3/ч | Глубина погружения, м | Ёмкость бака, л | Цена, руб. |
| Акваробот М24-10 | 1,2 | 3 | 24 | 4 400 |
| Aquarrio AUTO AJC-60C | 2,4 | 5 | 18 | 6 900 |
| Вихрь АСВ 800/19 | 3,6 | 9 | 19 | 6 300 |
Акваробот М24-10
Малогабаритная экономичная насосная станция для небольшой дачи и полива участка. Отличается высокой надёжностью и малым потреблением энергии, имеет доступную цену. Недостаток – низкая производительность.
Aquarrio AUTO AJC-60C
При невысокой стоимости, станция имеет неплохую производительность и гарантирует полноценную работу двух точек разбора. Высокая надёжность обеспечивается системой защиты от сухого хода и плавным пуском двигателя. Недостаток – шумная работа.
Вихрь АСВ-800/19
Одна из наиболее простых в монтаже станций, что обеспечивается горизонтальным типом установки и наличием специальных опорных ножек, делающих её устойчивой на любой поверхности. Небольшая цена сочетается с хорошей производительностью. Датчик давления автоматически включает систему, когда открывают кран. Небольшой недостаток – бак мог бы быть и побольше.
Станции средней ценовой категории:
| Наименование модели | Производительность, м3/ч | Глубина погружения, м | Ёмкость бака, л | Цена, руб. |
| Джилекс Джамбо 70/50 | 3,9 | 9 | 50 | 8 700 |
| Marina CAM 80/22 | 3,5 | 9 | 22 | 9 000 |
| Wilo Jet HWJ 20 L 202 | 5,0 | 7 | 20 | 13 000 |
Джилекс Джамбо 70/50
Сочетание неплохой производительности с 50-ти литровым баком позволяет использовать эту станцию не только на даче, но и для загородного дома средних размеров. Отечественные производители позаботились о защите от нестабильного напряжения и сделали систему нечувствительной к песку. Не обошлось без недостатков – качество соединений необходимо проверить сразу после покупки.
Marina CAM 80/22
По соотношению цена/производительность модель практически идентична предыдущей. Система полностью автоматизирована, отличается высокой надёжностью и экономичностью. Давление автоматически повышается при активном заборе воды. Недостатки – чувствительность к скачкам напряжения.
Wilo Jet HWJ 20 L 202
Модель с прекрасным соотношением цена/качество и низким потреблением энергии. При мощности 0,87 кВт производительность составляет 5,0 м3 в час. Недостатки – чувствительность к песку и высокий уровень шума.
Модели премиального класса
| Наименование модели | Производительность, м3/ч | Глубина погружения, м | Ёмкость бака, л | Цена, руб. |
| Grundfos Hydrojet JPB 6/24 | 5,0 | 9 | 24 | 23 000 |
Grundfos Hydrojet JPB 6/24
Дорогая, но чрезвычайно надёжная станция, которая будет работать долгие годы. Все её части, находящиеся в контакте с водой, выполнены из нержавейки. Корпус насоса и патрубки – хромоникелевая сталь. Единственный недостаток – очень шумная работа, монтировать эту систему придётся на расстоянии от жилых помещений.
Устройство типовой насосной станции
Типовая насосная станция для дачи состоит из следующих основных деталей:
- гидроаккумулятор (гидравлический бак с мембраной);
- насос;

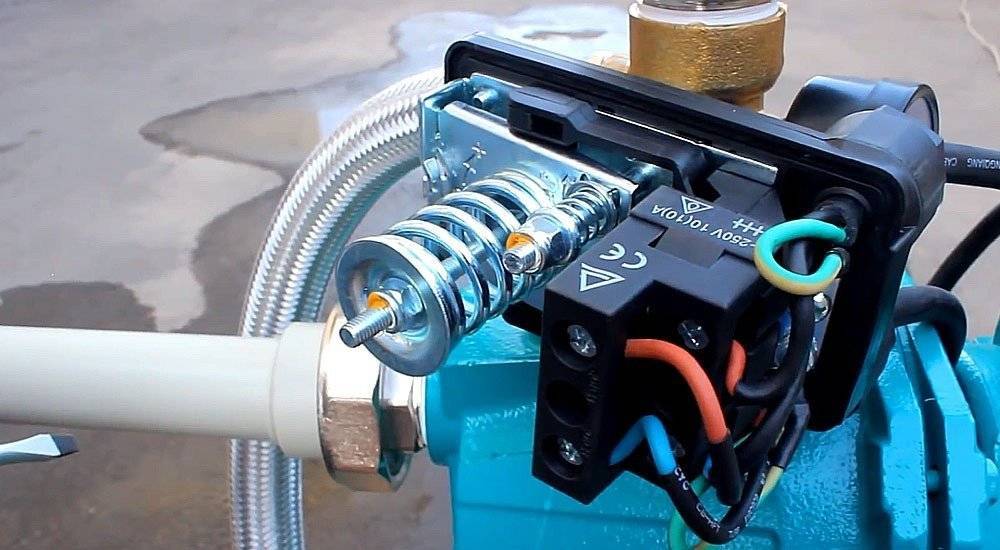

- реле давления;

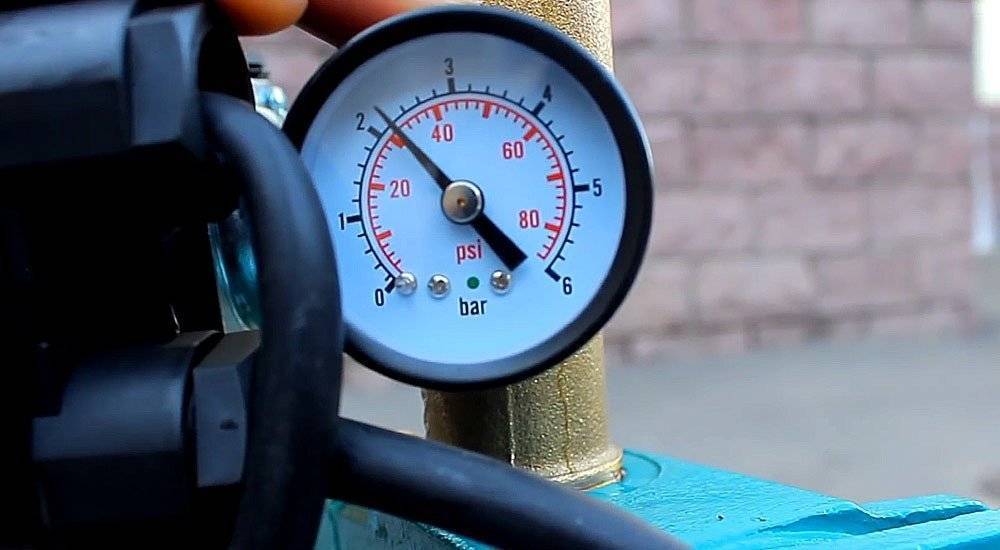

- манометр;

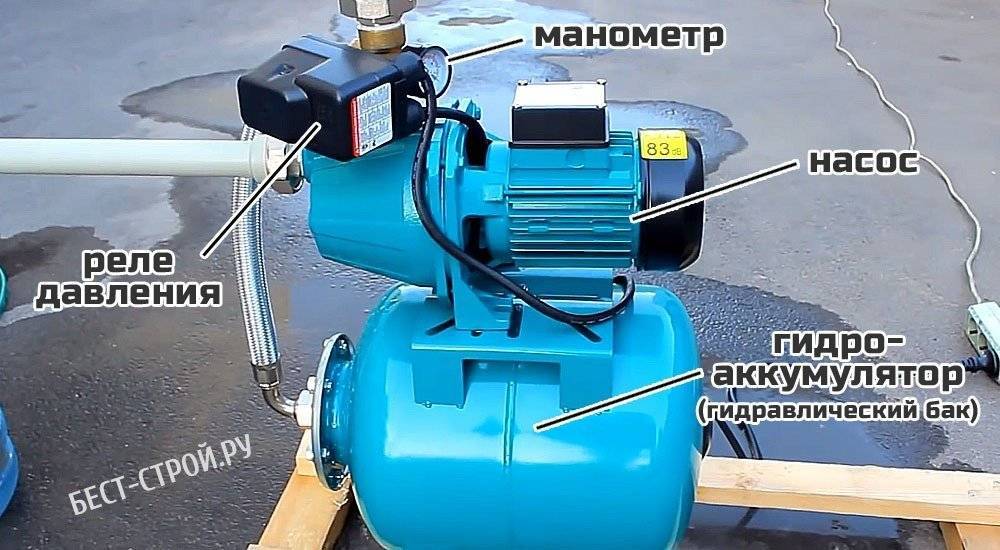

Устройство типовой насосной станции
Гидроаккумулятор насосной станции
Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов
Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

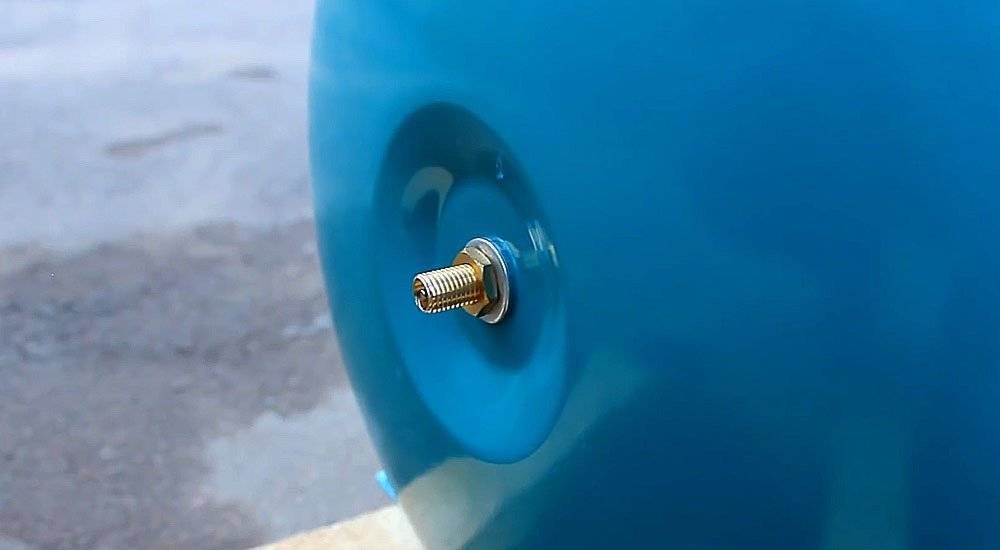

Ниппель для закачки воздуха в гидроаккумулятор насосной станции
Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:
- реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
- больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).
Насос станции
Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:
- поверхностные насосы:
- многоступенчатые;
- самовсасывающие;
- центробежные.
- погружные насосы:
- центробежные;
- вибрационные.
Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.
Сравнение разных типов насосов для насосной станции
| Тип насоса | Глубина всасывания | Напор | КПД | Уровень шума | Установка | Эксплуатация |
|---|---|---|---|---|---|---|
| Центробежный насос | 7-8 м | высокий | низкий | высокий | вне дома, удаленно | сложно: необходимо заливать воду в систему |
| Многоступенчатый насос | 7-8 м | высокий | высокий | нормальный | внутри дома | сложно: необходимо заливать воду в систему |
| Самовсасывающий насос | до 9 м (до 45 м при наличии эжектора) | нормальный | нормальный | нормальный | внутри дома | просто: нет особенностей |
| Центробежный погружной насос | до 40 м | нормальный | низкий | нормальный | в воде | просто: нет особенностей |
| Вибрационный погружной насос | до 40 м | низкий | низкий | нормальный | в воде | просто: нет особенностей |

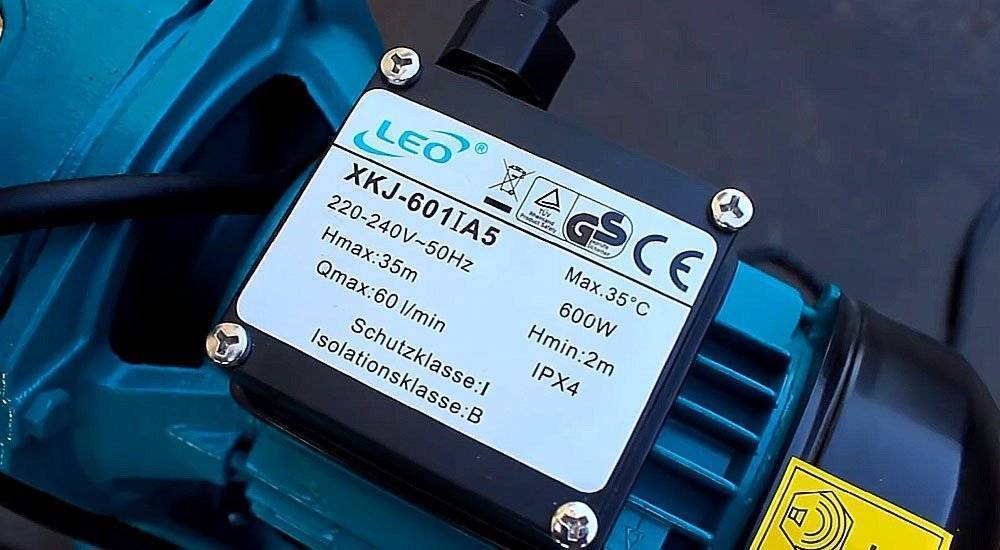

Характеристики насосной станции
Основные параметры выбора насосной станции для дачи
Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!
Реле давления насосной станции
Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.
Реле давления насосной станции
Регулирование реле давления
Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.
Запомните две вещи:
- Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
- Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.
Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра
Манометр
Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.
Манометр насосной станции показывает давление в системе водоснабжения дачи
Как подключить и настроить насосную станцию
Произвести монтаж и подключение оборудования можно и без привлечения специалиста. Достаточно следовать простым рекомендациям:
подготовьте устойчивую платформу и убедитесь, что она стоит ровно;
приобретите для подводки к водозабору плотные трубы, которые нельзя пережать или повредить;
разместите всасывающую трубу на глубине от 30 см;
установите во всасывающей трубе обратный клапан и фильтр;
прикрепите входную трубу к патрубку надёжно, но не слишком крепко;
обеспечьте полную герметичность труб;
наполните трубу и насос водой;
проверьте уровень давления в резервуаре;
выведите воздух из оборудования, открыв краны;
сделайте пробное включение на средней мощности.
Как правильно установить насос для повышения напора воды
Для того, чтобы повысить напор воды, необходимо встроить в систему специальный нагнетатель. Он врезается в трубы на входе и крепится идущими в комплект болтами.
При этом учитывайте следующие моменты:
чем ближе врезан модуль к водозабору, тем лучше;
обеспечьте в месте расположения нагнетателя стабильную плюсовую температуру;
разместите нагнетатель вдали от стен.
Как подобрать
Нормальное обеспечение водой дома, дачи или бани возможно только при правильном подборе всех параметров. А выбрать нужно:
- тип и производительность насоса;
- размеры гидроаккумулятора;
- место расположения.
Примерно схема подключения насосной станции выглядит так. При круглогодичном использовании трубы должны быть уложены ниже глубины промерзания грунта
Прежде всего, нужно узнать, достаточно ли быстро прибывает вода в колодец или скважину. Если дебет колодца или скважины меньше 1,7 м3/час (количество поступающей воды за один час), требуемое давление обеспечить не удастся. Оборудование рассчитано на более высокую производительность.
Подбор типа насоса
Один из самых сложных и ответственных этапов — выбор насоса. Он должен создавать достаточное давление, чтобы поднять воду на необходимую высоту. При этом его производительность должна обеспечивать потребности в воде, но в то же время, не должна превышать мощности скважины или колодца.
В насосных станциях используют самовсасывающие насосы вихревого и центробежного типа. И те и другие могут быть в моноблочном или консольном исполнении. Но такие насосы могут поднимать воду с относительно небольшой глубины:
- насос со встроенным инжектором обеспечит подачу с глубины 8-9 метров;
- нормально всасывающий с глубины 7-8 метров.
Если подавать воду нужно с большей глубины, необходимо будет использовать погружной насос. Его покупают, и на его основе собирают насосную станцию, второй выход — поставить агрегат с выносным инжектором.
Насос — один из главных компонентов системы
При использовании выносного инжектора поднять воду можно будет с глубины порядка 42 метров, но КПД системы получается невысоким, а затраты электроэнергии гораздо выше — работают по сути два насоса одновременно. Но иногда это — лучший выход.
Система с погружным насосом при большой глубине колодца будет самым лучшим вариантом. Она эффективна и «тянет» немного энергии. Единственный нюанс: погружное оборудование достаточно чувствительно к чистоте воды. Чтобы внутрь не попадал песок ил и другие посторонние частицы, на входной патрубок насоса устанавливают специальную сетку-фильтр.
https://youtube.com/watch?v=p1twcgiduZg
Выбор мощности
Производительность подбирают из учета максимального расхода воды. Прикиньте, сколько одновременно может быть открыто кранов, посчитайте, объем воды, который через них уходит. Это и будет требуемая мощность насоса. Вообще, этот параметр лучше брать с запасом, так как работа на пределе резко сокращает «жизнь» оборудования.
В среднем, для семьи из 3-4 человек расход составляет 2-4 м3/час, соответственно выбирается и оборудование.
Выбор объема гидроаккумулятора
Вообще, желательно устанавливать как можно более объемный бак. Это обеспечит более редкое включение насоса. Ведь, чем реже он включается, тем дольше будет служить: пусковые токи на мотор действуют разрушительно. С другой стороны, большой гидроаккумулятор нужно где-то устанавливать, а еще он стоит приличных денег. Зато при отключении электропитания у вас в системе будет запас воды, равный объему вашего бака.
Чем больше бак для воды, тем реже включаться будет насос
Только будьте внимательны. Есть мембранные расширительные бачки для газовых котлов. Они стоят намного дешевле, но делают воду непригодной для питья. Да и не рассчитаны они на работу с жидкостью, так что скоро выйдут из строя.
Подобрав все эти компоненты, можете приступать к выбору насосной станции, которая будет удовлетворять вашим требованиям.
Способы управления
Насосная станция может управляться тремя способами:
- ручным;
- автоматическим;
- дистанционным.
Если вы выберете ручной, то соответственно переключать и отключать насос придется вручную.
Если автоматический, но после наполнения бака водой насос будет отключаться автоматически. А если уровень воды понизится ниже определенной отметки, то насос будет включаться автоматически.
Дистанционный насос управляется от панели управления, которая должна находиться в одном месте. Оптимальный вариант – это автоматическое устройство. Приобретя такое, вы обеспечите себе удобство в пользовании водой.
В заключение хотелось бы посоветовать, ответственно отнестись к приобретению и установке насосной станции. Учтите, что устройство должно прослужить вам минимум десять лет. Поэтому следуйте вышесказанным правилам, и пусть насосная станция прослужит вам долго.
Смотрите видео, в котором подробно рассматривается, как выбрать насосную станцию для дачи:
Как выбрать насосную станцию для частного дома
Монтируется устройство в подвале, отдельном помещении либо в шахте. При запуске системы вода закачивается в специальную емкость. Когда достигается верхний предел давления, насос перестает работать. Когда кран в доме или на улице открывается, давление в баке снижается, засасывая из скважины очередную порцию воды. Цикл повторяется.
Насосные станции для дачи бывают следующих типов:
- Центробежные, вихревые одноступенчатые. Они устанавливаются на поверхности, имеют небольшую производительность, но создают мощный напор. Основные плюсы агрегатов – бесшумность, низкая цена. Минус – малая глубина всасывания – всего 7–8 м.
- Многоступенчатые. Агрегаты для поверхностной установки около скважины глубиной до 8 м. Плюсы – тихая работа, высокая производительность.
- Со встроенным эжектором. В этих системах часть выходного потока перенаправляется во всасывающуюся магистраль. Благодаря такому устройству вода поднимается с глубины до 10 м. Агрегаты подойдут для установки возле открытых водоемов, колодцев и вкопанных в землю резервуаров. Минус – высокий уровень шума, поэтому при установке в помещениях нужно позаботиться о звукоизоляции.
- С выносным эжектором. Эти системы более тихие, поднимают воду с глубины до 35 м. Эжекторное устройство устанавливается вдали от станции либо в источнике. Во втором случае дополнительно необходимо монтировать еще одну магистраль с двумя параллельными трубами – подающей и рециркуляционной.
При выборе важно учитывать тип монтажа станции:
- Поверхностный. Насосные станции водоснабжения устанавливаются внутри дома либо рядом со скважиной, в отдельном строении или приямке.
- Заглубленный. Используется глубинный насос, который поднимает воду с глубины до 300 м. Часто к таким системам относят профессиональное оборудование.
Критерии выбора
Мощность. Бытовые установки идут с параметрами – 0,6–1,5 кВт. Выбирайте мощность с учетом ежесуточной потребности в воде
Обратите внимание на расстояние станции от скважины, высоту подъема жидкости. При близости к колодцу и небольшой глубине залегания грунтовых вод требуется меньше мощности.
Производительность
Показатель измеряется в количестве воды, которое выдается агрегатом за час. Параметр указывается в техпаспорте, у бытовых установок он равен 2000–6000 л/ч.
Объем накопительного резервуара. Значение зависит от потребляемого количества воды. Для одного человека хватает объема 20–30 л, для небольшой семьи – 50 л, для 5 человек и более подойдут баки на 100 л. Емкости менее 24 л покупать не рекомендуется, так как у них короткий срок службы.
Защита от сухого хода и перегрева. Агрегаты с данной функцией отличаются бесперебойной работой и длительным сроком эксплуатации. Когда нет воды в скважине, система отключается, защищая двигатель от перегрева.
Способ управления. Он бывает ручным, дистанционным или автоматическим. В последнем случае включает и выключает насос реле давления.
Материалы. Гидроаккумуляторы делаются из черной или нержавеющей листовой стали. Последний материал более прочный и долговечный, устойчив к коррозии. Корпус и рабочие колеса пластиковые, стальные либо чугунные. Пластик – недолговечный, сталь и чугун – более практичные в эксплуатации. Самые дорогие и качественные агрегаты делаются из алюминия, латуни и бронзы.
