Способы сварки своими руками печи для бани

Как класть кирпичную печь для бани

Как сложить печь в бане из кирпича своими руками с котлом – сложная тема. Здесь есть масса всевозможных тонкостей, известных только мастерам. Не каждому каменщику под силу справиться с такой работой. И если вы всё-таки решили делать печь для бани своими руками, то рекомендуем детально изучить технологию.

Как сделать раствор для печной кладки

Лучший вяжущий материал для печного раствора – глина. Дело в том, что, когда кладка и шов выполнены из одного материала, их коэффициент температурного расширения одинаков. К тому же глина обеспечивает хорошую адгезию с кирпичом. Правда чаще всего не представляется возможным заказать тот сорт глины, из которого изготовлен сам кирпич.

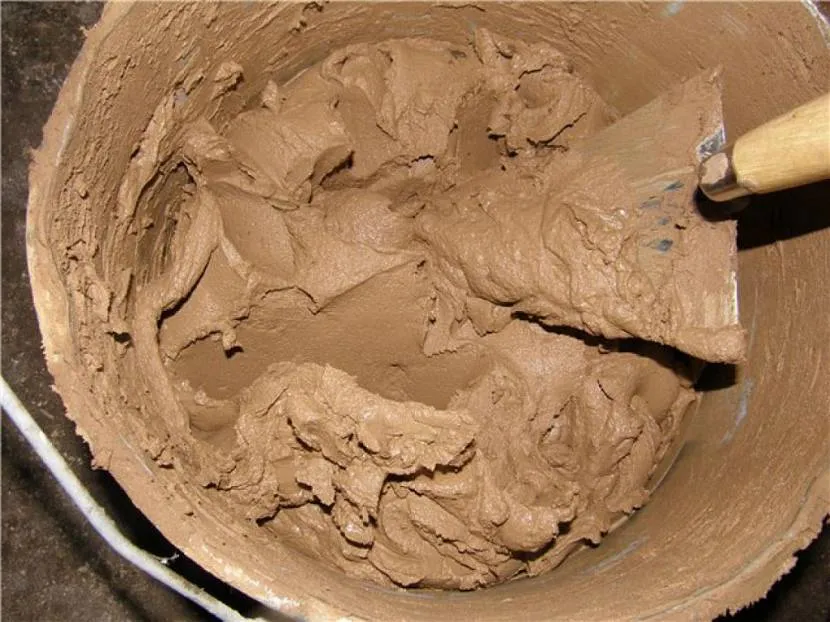

Раствор для печной кладки лучше всего замешивать на основе глины Источник aviarydecor.com

Чтобы конструкция была долговечной, швы должны быть как можно тоньше. Но при этом раствора нужно класть столько, чтобы кирпич схватился. Считается, что максимальная толщина шва должна составлять 5 мм. Но если сделать его немного тоньше, то кладка будет намного прочнее.

Теперь о том, какой песок можно добавлять в раствор:

• Подойдёт только тщательно просеянный песок.
• Размер гранул не должен превышать 1 мм.
• Песок должен быть равномерного цвета, без примесей ила.

Изготовление печи своими руками

Для изготовления печки понадобятся навыки работы со сварочным аппаратом

Наиболее простая печка создается по следующим этапам:

Метровая труба применяется для создания каменки, 0.7 м трубы идет для изготовления бака под воду. Внизу будущего парогенератора сделается вырез для поддувала шириной 20-25 см и высотой 6-10 см. К верхнему краю нужно приварить толстую металлическую пластину. В приклеенном элементе прорезаются отверстия для расположения колосников. В этой же трубе делаются отверстия для топки 25-30 см. Сама труба устанавливается в горизонтальном положении. Крепеж осуществляется с помощью крючков. Сверху топочного отдела становится обрезок трубы под каменку (глубина*длина = 12*30). Трубу необходимо сварить для прочного крепления. Завершается этап монтированием дверки соответствующих размеров. Парогенератор заполняется камнями. Для улучшенной стойкости приваривается пруток из стальной арматуры по верху каменки. Сверху печи крепится муфта, выполняемая из стальной шины шириной 50 мм. К выступающему концу будет присоединяться сосуд для воды. В стальном листе вырезается круг. В полученной фигуре проделывается отверстие для установки дымоходной коммуникации диаметром от 100 мм. Вырезанный круг наглухо приваривается к трубе

Важно, чтобы этот шов был чрезвычайно крепким: вода не должна проникнуть к топке. В полукруге из стали делается отверстие для дымовой трубы с использованием болгарки

К дырке приваривается труба. Верхняя часть бака закрывается. На оставшийся отрезок монтируется регулирующая крышка с ручкой.

Финальные штрихи: убираются потеки сварки и металла с применением болгарки и зачистного механизма.

Характеристики самодельных печей для бани

Эти устройства нагрева воды для бани имеют свои плюсы. Среди них:

1. Более экономичны в материалах и сборке, чем готовая печь.
2. Можно сделать компактными и легкими.
3. Конструкция проста и универсальна.
4. Нагреваются быстро.
5. Можно собрать самим.
6. Практичны и служат долгое время.
7. Их легко чистить и ухаживать за ними.

Для установки такой печи также не требуется разрешение и дополнительные документы. Кроме достоинств, самодельные печи для бани из металла имеют и минусы:

За ними нужно постоянно присматривать.
Поверхность печи горячая и при неосторожности можно получить ожог от контакта.
Система пожароопасна.

Размер печи должен соответствовать размеру комнаты, которую вы собираетесь прогревать. Перед тем, как начать изготовление, нужно изучить инструкции и чертежи по этой тематике.

Основные элементы банной печи

Металлическая печь для бани собирается из таких элементов, как:

• основная топка;
• резервуар для сбора образующейся золы – зольник;
• проходная топочная труба, выведенная в соседнее помещение (при необходимости);
• дожигающая система;
• бак емкостью 120 л или более;
• пароотводящая труба;
• вводная труба для подачи воды;
• входное отверстие для установки душа (по желанию);
• защитный экран (кожух);
• резервуар для экстренного нагревания воды;
• кран и вентиль для воды;
• система дымоходных труб;
• запирающаяся дверка для топки;
• колосниковая решетка.

Конструкция сварной металлической печи в бане

Обязательно понадобится совок и специальное ведро для удаления золы, сажи и других продуктов горения.

Предварительная подготовка металла

Когда делаем железные печи для бани, при предварительной подготовке материала, те части, которые греются более других (бока, верх и дверца) следует отпустить. Для этого берем материал для частей топки и греем его до красноты (для нагрева можно использовать любой удобный для вас метод).

Охлаждаем и подравниваем листы молотком (они могут погнуться после нагрева и охлаждения) и перепроверяем размеры. Если они немного изменились, нужно подровнять. Мы избежим этого эффекта (коробления металла) непосредственно во время эксплуатации.

Особенности конструкции топки металлической печи

Следующая задача, которая волнует многих: как сделать так, чтобы температура держалась равномерно, а печь не выдавала максимум тепла в самом начале, когда дрова горят лучше всего? Часто нужно постоянно класть новые дрова, чтобы снова поднять температуру до нужной. Иначе будет сначала очень жарко, а потом станет совсем прохладно в банном помещении.

В печи чаще всего установлены колосники. Эти решетки хорошо пропускают воздух и предназначены для быстрого нагрева печи. Они изготавливаются разными способами: свариванием металлических прутьев или просверливанием отверстий в листе металла.

На решетку кладут дрова, тяга воздуха увеличивается и процесс горения заметно ускоряется. За счет этого также неравномерно распределяется нагрев. Как было указано выше, больше всего греется верх, дверка и боковые части печки. При этом низ конструкции и задняя стенка не так сильно греется.

Часто приходится вручную регулировать тепло — то заливать огонь водой, то подкладывать дров. И вместо отдыха мы постоянно бегаем туда-сюда.

Какое решение? Оно простое — кладите дрова не на колосники, а на дно печки. Также поможет качественная герметизация минеральной ватой. Еще можно сделать в двери для топки несколько отверстий, которые будут закрываться дополнительной заслонкой. Так мы будем регулировать поток воздуха, который попадает внутрь.

Одной закладки дров хватит на час обогрева, плюс мы получаем возможность самостоятельно регулировать уровень нагрева поверхности печи. При этом не нужно изготовливать колосники и зольник.

Как сделать печь-буржуйку

Для небольшой парилки вполне подойдет печь-буржуйка. Она имеет примитивную конструкцию, легко собирается, работает очень эффективно. Себестоимость буржуйки намного ниже, чем печи, сваренной из трубы.

Для работы понадобится:

• резервуар из металла, можно использовать бочку, бак или большой бидон для молока;
• арматурный прут сечением 6 мм;
• отвод;
• напильник;
• зубило;
• молоток.

Схема печи-буржуйки Сначала нужно вырезать поддувало прямоугольной формы. В днище обустраивается отверстие для отвода. Он должен входить плотно.

В месте расположения дымохода необходимо прорезать отверстие при помощи зубила и молотка. Оно делается по предварительной разметке. Диаметр должен быть на 2 мм меньше, чем у отвода.

Отвод с усилием вгоняется в подготовленное отверстие. Арматурный прут при этом прогибается. В отверстие бака или бидона вставляют согнутую решетку. Затем ее нужно аккуратно разместить внутри резервуара и выровнять.

Бак для воды

Резервуар для воды делают из куска трубы длиной 60 см. Днище вырезают из листовой стали и приваривают снизу. Предварительно в заготовке нужно вырезать вход для трубы дымохода и вмонтировать патрубок.

Бак для воды над печью

Для изготовления крышки резервуара нужно вырезать круг соответствующего размера. Заготовку разрезают пополам строго по диаметру.

Одна половина приваривается по краю основной трубы. Предварительно в полукруге обустраивается отверстие, через которое впоследствии пройдет дымоходная труба. Из второй половины делают откидную крышку. Для этого ее крепят к 1-му полукругу при помощи петель. Предварительно нужно приварить ручку. Откидывая крышку, можно будет набирать воду, и наполнять резервуар по мере надобности.

Выносной бак для печи

В нижней части резервуара устанавливается кран для воды. Последний этап — сваривание бака и основной трубы в единую конструкцию. Чтобы правильно сварить печь в бане своими руками, видеоматериал, прилагаемый ниже, нужно внимательно посмотреть.

Расчёт размеров печи и чертежи

Габариты печи имеют большое значение и зависят от объёма отапливаемого помещения с учётом тепловых потерь, количества камня и подогреваемой воды, а также требуемой температуры. Слишком большая печь будет тяжёлой и потребует усиленного фундамента, а маленькая не обеспечит требуемой температуры в бане. Поэтому, чтобы самому сварить печь для бани, необходимо рассчитать её размеры и составить подробный чертёж, на котором будет указана толщина металла, точные размеры и расположение заготовок. Мощность печи зависит от её нагреваемой площади и от объёма отапливаемого помещения, поэтому произведём расчёт габаритов изделия в таком порядке:

Некоторые примеры конструкций печек

Кирпичный вариант — классика печного искусства

Добротная, но достаточно простая кирпичная конструкция печи для бани выглядит примерно так: топка, выложенная из огнеупорного кирпича, зольник ниже топки, чугунная или стальная решетка для камней, дымоход, змеевик для горячей воды и дверцы.

Вес самодельная печь для бани из кирпича имеет солидный, а потому под ней придется заранее устроить фундамент. Вместо раствора для кладки кирпичей нужно будет использовать только глину и песок, т.к. цемент не стоек к высокой температуре и способен развалить банную печь буквально за год. А для прочности всей конструкции кладка делается по своей особой схеме.

Металлическая печка и ее особенности

По сравнению с кирпичными печами, чугунные и стальные более компактны, обладают высокой теплоотдачей и отличной скоростью прогрева. Плюс то, что такие печки для бань легко изготавливать на заводе, в то время как кирпичную выкладывать можно только непосредственно на месте.

Ни для кого не составит труда сварить и хорошие металлические печи для бань своими руками: для этого пойдут в ход стальные листы или большая труба, которую нужно будет разрезать. А по своей конструкции такая печь недалека от кирпичной: те же узлы и блоки, те же элементы, только другой дизайн и другая производительность. Например, из толстолистовой стали или чугуна делается квадратная банная печь, из стальных толстостенных труб – круглая.

А вот саму топку такой печи сегодня изготавливают немного иначе, чем пару десятилетий назад: теперь в ней две камеры, одна из которых служит для сжигания топлива, а вторая для дожига того, что не сгорело, благодаря чему куда меньше выбрасываются вредные продукты сгорания и сам КПД печи увеличивается на 20%.

Единственный существенный недостаток металлических печей – это большая площадь поверхности, которая способна обжечь. Хотя и этот минус не сложно исправить – достаточно обложить такую печь красивым огнеупорным кирпичом, или же навесить на сам корпус стальной экран – конвектор, который и распределит потоки горячего воздуха по всей бани и сделает ее прогрев более равномерным. С другой стороны, охлаждение топки за счет естественной циркуляции воздуха, значительно увеличивается срок ее службы.

А вот газовую или электрическую печь самостоятельно делать не рекомендуется: даже заводские модели крайне пожароопасные и даже способны взрываться.

Самые простые самодельные варианты печек

Тем, кто никогда не сталкивался с печным делом, можно попробовать на первые пару лет изучить устройство печи для бани самой простой конструкции и соорудить ту, что будет отапливать баню, греть воду и производить приятный пар.

Также, сделать печь можно из обычного или бутового камня, либо тщательно обожженного кирпича. Толщина стенок должна быть от 13 до 25 см, а камни – весом 1-5 кг. В качестве камней для печи можно взять гранит, бут или голыш, но не кремень, который от нагревания разлетается на куски. А для того, чтобы каменка для бани своими руками сделанная накапливала тепло, в нее можно добавить чугунные чушки так, чтобы их приходилось 20% на 80% камней.

Котлы и баки для воды в самодельных печках могут опираться либо на стены кладки, либо на специальные столбики внутри топки, либо подвешиваться на тросе. А вот решетки для печей делают из толстой стали или же приобретают уже стандартную чугунную.

Обычно те, кто хоть раз в жизни попробовал сделать своими руками печь для любимой бани, страшно гордятся своим успехом и с гордостью показывают свое достижение и всем знакомым.

Как правильно монтировать дымоход

Труба дымохода может быть монтирована через крышу или стену бани. Более предпочтительно направлять трубу напрямую через крышу: это позволит сократить теплопотери, продлить срок службы дымохода, сэкономить средства и время на монтаж. Однако такой способ монтажа требует тщательной изоляции трубы – в противном случае есть риск возгорания и задымления помещения.

Для изоляции дымохода используется базальтовая вата. Она укладывается вокруг проходной трубы по всей длине и фиксируется стяжками. Место соприкосновения дымохода с потолком требуется подготовить укладкой дополнительного теплоизоляционного слоя примерно на метр в каждую сторону. Между проходным узлом и дымовым каналом должен оставаться небольшой зазор – этот воздушный карман позволит отводить лишнее тепло и обезопасить постройку от возгорания.

Банная печь жара чертеж. Печи для бани Жара: фото, характеристики, чертежи, схемы +ВИДЕО

Дополнительная информация о банных печах «Жара» (ранее мы опубликовали отзывы о печах «Жара»). Указаны марки печей и их вид в разрезе — это может пригодиться тем, кто планирует делать самодельную печь из трубы.

• 1 Жара-стандарт 500
• 2 Жара-малютка 700
• 3  Жара-стандарт 650
• 4  Жара-супер 800

У печи есть топочный короб шириной 250 мм.

Печь «Жара-стандарт 500»

Чертеж печи «Жара-стандарт 500»

Поскольку печь малогабаритная, то она хороша подойдет для маленькой парной.

Бак для нагрева воды устанавливается на печь сверху.

Печь «Жара-малютка 700»

Схема печи «Жара»

Печь с навесным баком.

Печь «Жара-стандарт 650»

Схема печи «Жара-стандарт 650»

Визуально, печь мало чем отличается от печи «Жара-стандарт 650». Что касается толщины металла трубы-топки, то у Жара-супер, она на 2 мм больше (10 мм).

Печь «Жара-супер 800»

Схема печи «Жара-супер 800»

Внимательные читатели, глядя на схемы, наверняка заметили, что для увеличения мощности печей, производится сдвиг выхода дымоходной трубы относительно выхода горячих газов из топки. Благодаря такому несложному трюку, удается увеличить площадь интенсивного нагрева верхней части топки, над которой расположена каменка.

Подготовительные работы

Понадобится лист толстого металла, чтобы не прогорел быстро, а также элементы печки колосники и дымоход

Чтобы правильно сварить печку в баню, необходимо подготовиться: спроектировать чертеж будущего агрегата, согласовать положение печи в помещении и особенности подведения обязательных коммуникаций к устройству.

Важно приготовить инструменты и строительные материалы:

• листовой металл с толщиной больше 8 мм,
• толстостенная труба в диаметре не меньше 50 мм,
• арматура 10 мм,
• чугунный колосник,
• дверцы для каменки, топки и поддувала,
• дымоходная трубка,
• болгарка для резки железа,
• бак для воды,
• сварочный аппарат.

Следует запастись рулеткой, уровнем, отвесом, шлифовальными кругами, техническим ножом, ветошью и набором шпателей. Только после полной готовности можно начинать варить банную печку.

Этапы изготовления

Последовательность работ по изготовлению печки своими руками из металла:

• вырезают отверстия в большем куске трубы – для поддувала 100х200 мм, для топки 300х350 мм, для каменки – 300х200 мм;
• вырезают круг из куска толстого металла ≠ 12 мм. Диаметр равен внутреннему D корпуса. Внутренний D замеряют в нескольких местах – трубы бывают с овальностью – нарушением геометрии. Этот лист будет отделять поддувало от топки. Вырезается крупное отверстие и привариваются колосники – прутья D не меньше 18-20 мм;
• круг приваривают между топкой и поддувалом;
• изготавливают дверцы для поддувала, каменки и топки. Их лучше вырезать из куска трубы, но можно вырезать и из листовой стали. Приваривают покупные петли, защелку. Петли приваривают к корпусу;
• между топкой и каменкой приваривают колосник (такой же, как над поддувалом) или частую решетку из прутьев D 18-20 мм. Расстояние от верха трубы до колосника каменки – 350-400 мм, дверку нужно сместить к верху трубы (на расстояние 100 мм от верхнего края);
• камни подбирают достаточно крупные – чтобы не просыпались в топку. Укладывают камни;
• поверху трубы приваривают полоску из листа шириной 5-6 см – она необходима для крепления бака, чтобы он не сдвигался вбок на печи. Толщина полоски небольшая – 5-8 мм;
• вырезают из листа круг для дна бачка. В днище предварительно вырезают отверстие и вваривают патрубок выпуска дымовых газов. В баке для банной печи своими руками дымовая труба проходит через бак;
• верх бака закрывают двумя листами – обрезанным кругом с отверстием для трубы и небольшой боковой крышкой для заливки воды. Неполный круг приваривают к корпусу бачка. Крышка должна быть таких размеров, чтобы можно было вымыть бак. К крышке приваривают ручку;
• к баку приваривают трубочку с резьбой и на нее накручивают кран;
• бак обязательно нужно проверить – налить воду и посмотреть на предмет утечки;
• бак ставят на верх печи так, чтобы его удерживала приваренная полоска.

Банная печь, изготовленная своими руками из металла нуждается в проверке перед установкой на стационарное место. Ее нужно сильно протопить на улице и посмотреть, нет ли непроваренных мест – из них будет идти дым, и эти места нужно заварить.

Можно использовать покупные дверцы с жаростойкими стеклами – вид огня действует на людей завораживающе.

Как сделать печь-буржуйку

Для небольшой парилки вполне подойдет печь-буржуйка. Она имеет примитивную конструкцию, легко собирается, работает очень эффективно. Себестоимость буржуйки намного ниже, чем печи, сваренной из трубы.

Для работы понадобится:

• резервуар из металла, можно использовать бочку, бак или большой бидон для молока;
• арматурный прут сечением 6 мм;
• отвод;
• напильник;
• зубило;
• молоток.

Схема печи-буржуйки

Сначала нужно вырезать поддувало прямоугольной формы. В днище обустраивается отверстие для отвода. Он должен входить плотно.

В месте расположения дымохода необходимо прорезать отверстие при помощи зубила и молотка. Оно делается по предварительной разметке. Диаметр должен быть на 2 мм меньше, чем у отвода.

Отвод с усилием вгоняется в подготовленное отверстие. Арматурный прут при этом прогибается. В отверстие бака или бидона вставляют согнутую решетку. Затем ее нужно аккуратно разместить внутри резервуара и выровнять.

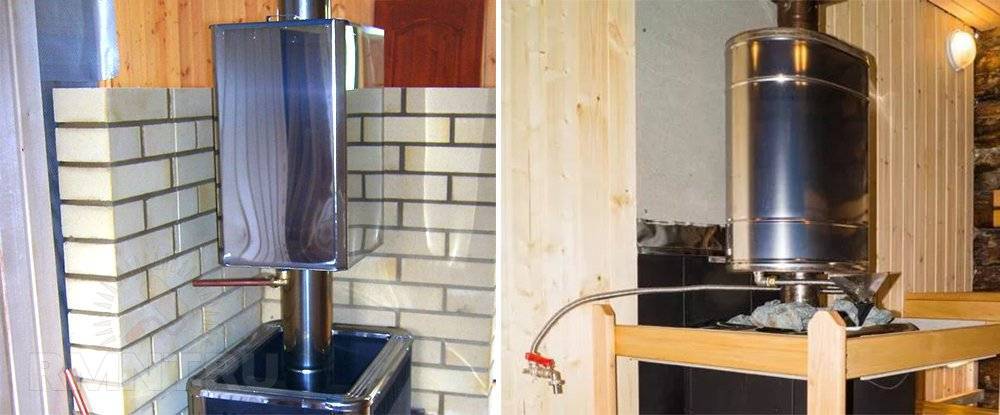

Установка бака на дымоход и его подключение

Как уже говорилось, бак на трубе дымохода — наиболее простой вариант, не требующий изменения планировки. Единственным ограничением служит вес — ёмкость объёмом свыше 50–70 литров требует дополнительной поддержки. Например, её можно подвесить на цепях к потолку или оснастить опорными ножками.

Соединение нагревателя с печью выполняется «по конденсату» — труба бака вставляется внутрь вытяжного канала. Чтобы упредить подтравливание в этом месте можно использовать силикатный термостойкий герметик. Если сверху бака система отвода продуктов горения выполнена утеплёнными сэндвич-трубами, сборка последующих сегментов выполняется «по дыму», для одностенных труб рекомендуется придерживаться обратного направления соединений.

Открытые баки могут не иметь сантехнического подключения как такового, достаточно врезать шаровый кран в нижней части боковой стенки. Если бак будет проточным, в его дно врезают два патрубка — один длинный, примерно до середины высоты бака, предназначенный для подачи холодной воды, и один короткий — для забора горячей. Многие справедливо заметят, что эта схема устроена по обратному принципу, чем в накопительных водонагревателях, однако бак печи нагревается не в одной точке, а по всей высоте, поэтому подмешивание холодной воды должно выполняться в наиболее нагретой зоне. Если бак подключается к системе отопления, требуется врезка ещё одного короткого резьбового патрубка для подвода обратки.

Процесс изготовления

Для начала необходимо сказать о том, что существует целый ряд подобных изделий, которые отличаются своей конструкцией и принципом работы. Поэтому чертежи печей для бань из металла бывают разными. Однако все они обладают приблизительно одинаковым принципом действия (см.также статью «Печь для бани из трубы: советы по изготовлению»).

Простейший чертеж банной печи

Топка

• Прежде всего, необходимо изготовить топку. Ее размеры каждый определяет сам, но профессионалы советуют при ширине 0.5 метра делать такую же высоту.
• Многие чертежи самодельной печи для бани из металла предполагают использование некоторых готовых элементов. К ним относятся решетки и дверцы. При этом мастера советуют выбирать эти детали, изготовленные именно из металла, поскольку чугунные изделия придется фиксировать особенным образом.

Проект изготовления металлической конструкции с детальным указанием необходимых элементов и их размеров

• Типовой чертеж печи для бани из металла предполагает, что топка будет состоять из двух секций. В первой из них происходит сжигание топлива, а вторая нужна для сбора золы. Учитывая это, их разделяют решеткой и делают отдельные дверцы.
• Стоит отметить, что окно секций для сбора золы часто используют для создания тяги, которая необходима для горения.
• Если чертеж банной печи из металла предполагает размещение каменки, то верхнюю часть топки также изготавливают из решетки

Подробный чертеж в правильном оформлении

Каменка и бак с водой

• Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
• В нее помешают специальные камни для длительного поддержания температуры.
• При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
• Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
• Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

Принцип действия подобных печей

• Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
• Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

Два варианта создания горизонтальных устройств

Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом

При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

Проект металлической печи для бани с правильной установкой и организацией дымохода

Дымоход

Когда создают чертеж печки для бани из металла, то отдельное внимание уделяют дымоходу, а именно местам, где он будет проходить через крышу. Дело в том, что трубы при топке имеют довольно большую температуру и во избежание возгорания их нужно дополнительно изолировать

Также они должны располагаться на определенной высоте, чтобы создавать постоянную тягу.

Правильная организация дымохода

Создавая печи своими руками, многие мастера советуют для организации подобных проходов приобретать готовые изделия, которые делаются специально для данных целей. При этом их довольно часто выпускают в виде цельного комплекса с наружной трубой и грибком.

Также нужно подумать и о защитном экране, в задачу которого входить предотвращать воздействие высокой температуры на стены из древесины. Их лучше всего создавать со светоотражающей поверхностью, чтобы осуществлять отвод инфракрасного излучения. Данные изделия довольно часто продаются в готовом виде и имеют относительно небольшую стоимость.

Заводские изделия для организации отвода дыма имеют хороший внешний вид и отлично справляются со своими задачами

Печь с подогревом воды

Из металла

Благодаря конструкции, которая будет описана ниже, появляется возможность подогревать воду, находящуюся в отдельно установленном баке. Нам понадобится такой же материал, как и в предыдущем варианте.

• Изготавливаем две заготовки размерами 60×39 см – это будет основание и верхняя крышка. Боковые стенки будут размером 60×57 см, задняя – 60×40 см.
• В боковых стенках делаем вырез – от верха он будет 20 см, от края – 17 см. Таким образом мы конструктивно выделим топку.
• Привариваем боковые и заднюю стенку вокруг основания.
• В верхней плоскости делаем отверстие под патрубок, отступив от задней стенки 5 см. Ввариваем в середину гильзу под дымоход.
• Делаем полочку из уголка 30×30 см на высоте 39,5 см. Устанавливаем верхнюю крышку на профиль и хорошо обрабатываем швы.
• Привариваем переднюю стенку, ее размер должен получиться 40×40 см. В ней вырезаем дверцу для топки, ее ширина и длина – 26×23 см (от основания печи она должна находится на высоте 7 см). Приделываем к ней петли, как в предыдущем варианте, и запорный механизм.
• Под дверцей в два ряда сверлим отверстия диаметром в 8 мм. Они будут служить для притока свежего воздуха.
• Вырезаем заготовку 20×40 см и закрываем ей переднюю стенку отдела для камней.
• Изготавливаем емкость, в которой будет греться вода. Для этого необходимо вырезать сторону с размерами 43×35 см, две по 10×44 см и две по 10×35 см. Из них собирается металлический ящик. Все швы тщательно провариваются, чтобы не было раковин и жидкость не просачивалась.
• В одну из стенок 10×35 см сверху и снизу ввариваются два патрубка на ¾», в основании этого модуля крепиться еще один патрубок на ½» для спуска воды.
• Теперь весь короб наваривается на одну из боковых стенок печки. Здесь также важен внимательный подход к качеству шва.

Отопительный вариант печки

При помощи электросварки по описанной выше технологии можно изготовить печи отопительного действия. По аналогии с изготовлением печи для бани, можно сварить буржуйку – простейшую печь, которая, тем не менее, очень эффективна при устройстве временного отопления. Отличие будет заключаться в отсутствии каменки и нагревательного бака для воды.

Сварка с успехом используется и для устройства стальных котлов, которые тоже можно изготовить своими руками. Котел отличается от печи тем, что он нагревает не воздух помещения, а теплоноситель, который потом, разнесенный по помещениям, поступает в тепловые приборы – радиаторы, а те, в свою очередь, отдают тепло в воздух.

Сварка котла требует хорошей подготовки от сварщика, ведь все соединения должны быть герметичными для исключения утечек жидкого теплоносителя. Котел можно сварить из такой же трубы, как и для банной печи, расположив ее горизонтально. Именно в этом положении прогрев теплоносителя будет наиболее эффективным. В верхней части котла вваривается теплообменник из стальной трубы. В качестве его может с успехом использоваться змеевик от старого полотенцесушителя. Концы труб должны располагаться вне топки. Желательно нарезать на них резьбу, чтобы впоследствии присоединять котел к системе отопления.

Это будет простейший котел, который можно использовать только для периодического протапливания помещений садового или дачного домика.

Чтобы сварить настоящий котел, предназначенный для отопления коттеджа или жилого дома, необходимо произвести теплорасчет здания, определить требуемую мощность котла, и только после этого приступать к проектированию. В соответствии с проектом применяются материалы необходимых марок, трубы расчетного сечения.

Печь из листового металла

Из листового металла

Для изготовления этого варианта печи нам понадобится листовой металл толщиной от 5 мм. Общие габариты конечного агрегата буду составлять в высоту — 80 см, в ширину — 60 см, в длину — 90 см.

• При помощи болгарки или автогена делаем заготовки. Размеры двух из них должны быть 70×90 см, еще две — 70×60 см. Это четыре стенки. Дно, перегородка и верхняя часть будут иметь размеры 59×89 см (это при условии, что используется материал с толщиной в 5 мм, если больше, тогда нужно отнимать двойную толщину, чтобы получить конечный результат, это так, ведь стенки будут навариваться вокруг основания).
• Укладываем днище на ровную поверхность. Подставляем боковую стенку и прихватками закрепляем ее. При помощи угольника проверяем выдержанность угла. Точно таким же образом поступаем с задней гранью и второй боковой стенкой. После того как конструкция будет стоять, можно хорошо проварить швы по всей протяженности.
• Следующей задачей будет разделение всего внутреннего пространство на три отсека: зольник, топку и площадь, на которой можно будет разместить камни.
• Для того чтобы наилучшим образом закрепить перегородки, нам понадобится металлический уголок с размером 30×30 мм. Делаем четыре отрезка по 89 см.
• Два из них привариваем к боковым стенкам на высоте 14,5 см, два других — на высоте 44,5 см.
• В одной из заготовок, которая будет служить перегородкой 59×89 см, отступаем от края 5 см и делаем окошко размерами 20×30 см. В него ввариваем пруты арматуры с диаметром 10–12 мм. Они будут выполнять роль колосников. Расстояние между ними нужно выдержать в 1 см.
• При помощи автогена в листе, который будет выступать лицевой стенкой, отступив от низа 3 см, вырезаем отверстие 10×30 см. Это будет дверца для зольника. Отложив уже от готового отверстия еще 5 см делаем вырез размером 20×30 см. Оно необходимо для закладки дров.
• Привариваем переднюю стенку на свое место.
• Укладываем в середину на подготовленные уголки перегородку с колосниками и обвариваем ее по всему периметру.
• В крышке делаем отверстие под трубу. Его размер будет зависеть от того, какую гильзу планируется использовать.
• Устанавливаем крышку на уголки и провариваем по всем сторонам.
• Крепим на свое место трубу и провариваем ее по окружности. Если вы хотите установить бак с водой на трубу, тогда лучше сделать ее длиннее, если нет, то тогда можно сразу же предусмотреть переходник на дымоход.
• Устанавливаем дверцы. Для этого понадобится 4 гайки М8, металлический прут, который будет соответствовать внутреннему диаметру отверстия. Гайки привариваются к корпусу, отрезки прута загибаются и крепятся к дверцам. После чего дверцы навешиваются в петли.
• Пространство над топкой заполняется камнями.
• Последний штрих – ножки. Их можно изготовить из уголка 5×5 см. Длина должна быть 10 см.

Чем различаются «холодный» и «горячий» типы конструкции

Названия «холодная» и «горячая» печь появились из-за того, что используемые при ее производстве материалы могут нагревать или не нагреваться при эксплуатации. К примеру, стенки «горячей» печи могут прогреваться до 100 градусов по Цельсию.

Преимуществом ее является то, что за кротчайшие сроки с ее помощью можно затопить баню, даже если в ней отсутствует отопительная система и она редко используется. В случае с «холодной» конструкцией такое невозможно. Недостатком «горячей» печи является чрезмерное нагревание помещения, которое нередко возникает при неконтролируемом процессе топки.

Преимуществом же «холодной» печи является то, что температура ее стенок чаще всего не превышает 50 градусов по Цельсию, а потому повышается безопасность ее эксплуатации.

Но при этом воздух в парном отсеке нагревается по следующей схеме:

1. Специальные каналы в конструкции печи втягивают в себя холодные воздушные массы.
2. Проходя нагрев на огне, воздух повышает свою температуру.
3. Через каналы в верхней части конструкции выходит воздух мягкий, безопасный, но не менее благотворно влияющий на человеческий организм.
