Полезные рекомендации
Как и в любом деле, при создании самодельной печи для бани, следует руководствоваться рядом полезных рекомендаций. Все они связаны с обеспечением высокой степени безопасности в ходе эксплуатации печи, стоимостными характеристиками изделия и прочими нюансами.
Если вы делаете водяную печь, то использовать ее можно только в присутствии человека
Важно с особыми внимание следить за дымоотводящими каналами и положением задвижек. Подобные конструкции пользуются популярностью в холодное время года, когда требуется отапливать помещения
Когда делается самодельный вариант водяной конструкции, то необходимо параллельно установить насосную станцию, чтобы обеспечить нагнетание жидкости, а также датчик для контроля за давлением.
При выборе устройства из камня важно учесть, что их можно устанавливать в любых помещениях, как в банях, так и в жилых домах
Главным достоинством такого варианта является быстрота прогрева.
Чтобы возвести печь обязательно подбирайте породы камня, которые отличаются устойчивостью к температурам (к примеру, лучше всего подходят гранит, песчаник). Помните, что, используя камни разной формы вы добиваетесь лучшего дизайнерского решения.
Одной из новинок среди камней для самодельных обогревательных устройств выступает талькохлорид. Он отличается легкость в обработке, быстром нагреве, а также достаточной долговечностью в сравнении с обыкновенным кирпичом.
Чтобы обеспечить безопасность использования пиролизной печи, важно правильно установить фундамент. Именно он должен быть надежным. Его принято сооружать из жаростойкого строительного материала. В связи с тем, что конструкция не отличается большим весом, то не создается высокого давления на основу. Когда вы ее устанавливаете, то образуется большая температура, которая может нанести серьезные повреждения основанию. Именно поэтому и используют жаропрочные материалы.
Одним из лучшим жаропрочных материалов выступает огнеупорный кирпич. Его принято выкладывать перед тем, как вы сделаете конструкцию. Кроме того, огнеупорный кирпич размещают на заранее подготовленное основание, выполненное из обычного бетона.
Дымоход для печи монтируется в качестве отдельного элемента. Для его производства чаще всего используют трубу из металла соответствующего размера и диаметра. Когда вы устанавливаете дымоход, то его можно закрепить, используя сварку на верхней поверхности крышки печки.
Если вы делаете прямоугольную самодельную печь, то дымоход следует присоединять сбоку от основания.
Кроме того, когда монтируется дымоход, то важно, чтобы он шел только вертикально. А также используется небольшое количество отводов и колен, чтобы обеспечить лучшую герметизацию и качество сборки.
Обратите внимание, что рекомендаций при создании самодельной печи много. В любом случае помните, что если вы не уверены в собственных силах, не хотите тратить свое время на создание самодельной печи, то лучше всего обратиться за консультацией или помощью профессионалов
Ведь кроме того, что печь должна отапливать помещение, важно добиться высокой степени безопасности. В отсутствии достаточного профессионализма, сделать это не всегда получается
Следовательно, вы создаете дополнительные риски жизни и здоровью себе и своим близким.
Постройка кирпичной печи для сауны на дровах своими руками
Для самостоятельной постройки кирпичной печи стоит объективно оценить свои навыки в кладочных работах.
Кирпичная банная печь с баком для воды
Из имеющихся в интернете чертежей и порядовок выбирают самую простую печку для бани.
Понадобятся:
- лопата и ёмкость для замешивания раствора;
- кельма или мастерок;
- отвес и уровень;
- инструмент для сварки металлического водяного бака;
Заранее покупают чугунные колосники, дверцы топки и поддувала, комплект задвижки для трубы.
Кирпичную печь выкладывают на собственном фундаменте
Алгоритм работы:
Готовят фундамент толщиной от 25 см, необходимо предусмотреть выступ фундамента за пределы стенок минимум на 25 см.
Ориентируясь на порядовку и описание проводят кладку стенок печи.
Дверцы монтируют при кладке, рамки будут несъёмными.
Изготавливают водяной бак по необходимым размерам.
Монтируют бак и продолжают выкладывать печь, а затем дымоход.
Важно соблюдать пропорции кладочной смеси и не делать шов толще нескольких миллиметров.
Пробную топку проводят через 5–7 дней, когда раствор застынет.
Если утечек дыма не обнаружено — штукатурят стенки печи и дымоход.
Изготовление банной печи с баком — дело не сложное, но требующее большой аккуратности. Пользоваться устройством просто и комфортно, если правильно подобрана конструкция
Важно соблюдать рекомендации и печь прослужит долгие годы
Особенности источников обогрева для бани и сауны
В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.
Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.
Топка
Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.
Каменка
Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.
Топка
В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.
Дымоход
Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.
Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.
Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.
Бак
Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.
Какой должна быть каменка в банной печи
Одним из центральных вопросов любителей легкого пара является «как сделать каменку для бани». Каменка выполняет функцию регуляции температуры для железной печи. Благодаря тому, что камни нагреваются и остывают дольше металла, это позволяет создать более стабильную температуру и пар в помещении. Каменки для бани, собранные своими руками, бывают открытыми, закрытыми и комбинированными, а их объем должен соответствовать размерам помещения. Традиционные печи вмещают в себя до 300 кг камней. Компактные металлические варианты рассчитаны в среднем на 10-15.
Чаще рекомендуется выбирать каменки открытого или комбинированного типа – они позволяют легко перебирать породу, добавлять и убирать камни, очищать их от пыли и посторонних элементов, что позволяет предотвратить горение и неприятный запах. Выбирая камни для печи, необходимо избегать хрупких и горючих пород, а также шифера.
Чертеж банной печи из металла
Банная печь из металла – это эффективный и долговечный способ обогрева парной в бане. Мы предоставляем вам инструкцию по созданию чертежа банной печи из металла, а также список необходимых инструментов и советы для успешной реализации проекта.
Список инструментов:
- Линейка и угольник – для замеров и рисования прямых углов на чертеже.
- Бумага и карандаш – для создания первоначального эскиза чертежа.
- Компьютер с программой для рисования – для более точного и профессионального черчения.
- Калькулятор – для расчета необходимых размеров и параметров печи.
- Круглая и плоская пилы – для резки металлических деталей печи.
- Сварочный аппарат – для соединения металлических элементов печи.
Создайте эскиз чертежа:
Возьмите лист бумаги и карандаш, чтобы нарисовать первоначальный эскиз банной печи. Определите размеры печи, форму, и расположение двери, дымохода и вентиляционных отверстий.
Используйте компьютерную программу:
Перенесите эскиз в компьютер с помощью специализированных программ для черчения, таких как AutoCAD. Здесь вы сможете более точно определить размеры и пропорции печи.
Разделите печь на отдельные части:
Разбейте печь на отдельные сегменты: корпус, дверь, дымоход, подставка и т.д. Это поможет вам более детально спланировать каждый элемент.
Рассчитайте необходимые параметры:
Определите толщину металла, исходя из тепловых характеристик печи. Учтите максимальную температуру, которую печь должна выдерживать, чтобы избежать деформации и повреждений.
Начинайте раскраивать металл:
Следуя чертежу, используйте круглую и плоскую пилы для раскроя металла на соответствующие детали.
Соберите и сварите печь:
Следуя чертежу, соберите все детали печи и используйте сварочный аппарат для крепления металлических элементов
Обратите внимание на точность соединений и обеспечьте герметичность, чтобы исключить утечку тепла и дыма
Проверьте работу печи:
После завершения сборки и сварки печи, проведите тщательную проверку всех соединений и деталей. Убедитесь, что дверь открывается и закрывается легко, а дымоход и вентиляционные отверстия функционируют должным образом.
Достоинства и недостатки
К достоинствам кирпичной банной печи следует отнести:
- способность аккумулировать и долго отдавать тепло;
- равномерный и стабильный режим нагрева помещения;
- привлекательный и аккуратный внешний вид
- комфорт и удобство пользования.
Недостатками кирпичной печи можно считать:
- стационарный вариант установки, невозможность передвинуть печь даже на несколько сантиметров;
- большой вес и размер, необходимость создания собственного основания (фундамента);
- нагрев помещения требует больше времени, чем при использовании металлических печей;
- при неграмотном использовании возникает опасность отравления угарным газом.
Мнение эксперта
Ловкачев Борис Петрович
Банных дел мастер знающий всё о парении
Достоинства и недостатки кирпичных печей известны давно. Пользователи предпочитают кирпичные бани за равномерный и стабильный нагрев, безопасность и удобство пользования.
При случайном прикосновении получить сильный ожог о кирпичную печь сложнее, чем при касании о раскаленный корпус металлической конструкции. Кроме этого, остывание кирпичного сооружения длится гораздо дольше — баня сохраняет рабочий режим в течение нескольких часов.
Печь для бани: особенности устройства
Печь для бани — это ключевой элемент, который обеспечивает необходимую температуру и влажность внутри помещения. Каждый вид печи имеет свои особенности и способность удовлетворять определенные потребности пользователя. Давайте подробнее рассмотрим особенности устройства печи для бани.
Виды печей для бани
Есть различные виды печей для бани, включая традиционные дровяные, электрические и газовые печи. Выбор зависит от доступности топлива, бюджета и персональных предпочтений. Дровяные печи обычно создают наиболее приятные условия, но требуют постоянного присмотра. Электрические и газовые печи могут быть более удобными, но они обычно дороже в эксплуатации.
| Виды печей для бани | Преимущества | Недостатки |
|---|---|---|
| Дровяная печь | Традиционный и природный способ нагрева, создает уникальный аромат и микроклимат. Не требует электричества или газа. | Требует постоянного присмотра и подкидывания дров. Выделяет дым и золу, которые необходимо убирать. Требуется место для хранения дров. |
| Электрическая печь | Удобная в использовании, быстро нагревается. Не требует топлива, а также обеспечивает равномерный нагрев. | Дорога в эксплуатации из-за высокой стоимости электроэнергии. Не может использоваться в отсутствие электричества. Не создает уникального аромата дров. |
| Газовая печь | Быстро нагревается, удобная в использовании. Не требует постоянного присмотра. | Требует наличие газопровода или газовых баллонов. Не может использоваться в отсутствие газа. Стоимость газа может быть высокой в некоторых регионах. |
| Печь на пеллетах | Экологичная, экономичная и удобная в использовании. Не требует постоянного присмотра. | Требует специального топлива (пеллеты), которое может быть не доступно во всех регионах. Не создает уникального аромата дров. |
Материалы для печей
Материал, из которого изготовлена печь, играет важную роль в ее эффективности и долговечности. Обычно для изготовления печей используются металл, кирпич или камень. Металлические печи нагреваются быстрее, но и остывают быстрее, в то время как кирпичные и каменные печи держат тепло дольше.
Размер и форма печи
Размер и форма печи также влияют на ее работу. Большие печи могут нагревать большие помещения, но также требуют больше топлива и времени для нагрева. Кроме того, форма печи может влиять на равномерность распределения тепла.
Система дымоотвода
Правильно установленная система дымоотвода обеспечивает эффективное устранение дыма и углекислого газа из бани, обеспечивая тем самым безопасность и комфорт
Важно обратить внимание на материал и диаметр дымохода, а также на наличие и работу задвижек
Теплообменник и каменка
Теплообменник и каменка — еще два важных элемента печи для бани. Теплообменник обеспечивает нагрев воды для парилки и моечного отделения, в то время как каменка служит для создания пара при поливке водой.
Печи для бани из нержавеющей стали своими руками. Как сделать печь для бани своими руками – подробности от мастера
В настоящее время на рынке присутствует множество металлических печек для бани, но все они стоят недешево. Если вы обладаете хорошим опытом по сварке металла, то можно сделать печь из железа в баню своими руками. В этой статье мы подробно опишем, прилагая соответствующие фото, как это сделать, имея свои размеры и чертежи.
Отличия печей из металла для бани и сауны
Парилки в бане и сауне значительно отличаются между собой. Сауна сопровождается высокой температурой – свыше 85 ºС. Такие показатели делают невозможным сильно увеличивать еще и влажность, так как неминуемо получение ожогов кожи. При этом веник в таких условиях осыпается всего за 5 минут. Поэтому влажность доводят до 5-15 %. Русская баня отличается температурой в районе 55-65 ºС, что дает возможность поднять относительную влажность до 50-60%.
Для создания тех или иных условий в парной используются разные печи, а также применяются разные подходы к их установке. Если обустраивается сауна, то понадобится соблюсти максимальную площадь контакта корпуса печи с воздухом и обеспечить быструю циркуляцию воздушных потоков вдоль стенок.
Все сводится к тому, чтобы нагреть воздух в парилке как можно скорее. Небольшая открытая каменка, располагаясь над топкой, способна прогреть камни до 200-250 ºС. Она дает возможность получить немного пара – как правило, для сауны этого достаточно, потому что нужно добиться всего 15 % влажности.
В русской бане микроклимат создается иной – достигаются небольшие температуры, и вырабатывается много пара. При этом он должен состоять из очень мелких капелек, разогретых до 130-150 ºС – такой пар называют «сухим». Подобный микроклимат придает телу легкости и сил. «Сухой» пар можно получить лишь раскалив камни до значений более 500 ºС . Для достижения таких показателей камни складывают в топку, то есть в закрытую каменку.
Печи для русской бани, сделанные своими руками
Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: «Чертежи банной печи из металла – строим печь своими руками»). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.
Решить эту проблему можно двумя методами:
- Произвести футеровку топки . Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
- Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.
Печь из металла своими руками
Самодельные печи для бань своими руками достаточно популярны, так как их просто сделать и меньше уходит финансовых затрат, в сравнении с купленными моделями. Изготавливаются они различных форм и габаритов, в зависимости от пожеланий хозяина и квадратуры бани, ведь протопить нужно полностью помещение, а не только парильную.
Размеры печи
Самый популярный способ соединения металлических деталей в одно целое – это сварка. Она бывает многих видов и определяется типом металла. Жесть и стать вариться либо ручной дуговой сваркой с помощью электродов, либо автоматическим аппаратом с использованием защитных газов. Оба способа гарантируют качественные швы и прочное, долговечное соединение.
Схема и размеры простой металлической печи для бани
Самая обычная компактная печь имеет элементарную конструкцию и быстро сваривается из листовой стали. Корпус прямоугольный, размеры 55 см х 30 см, высота около метра. Внутри корпуса располагается зольник высотой 15 см, топочная камера высотой 30 см. Над топкой устанавливается открытая сетка для камней. Труба дымохода напрямую от топки поднимается к крыше, проходит сквозь каменку, отдавая ей значительную часть жара.
Справка. Чтобы изготовить еще более простую модель, понадобится старый пропановый баллон, который используется в качестве корпуса печи. В торце вырезаются отверстия для дверей топки, зольника. В боковой стенке делается круглый проем для подсоединения дымохода. Сам баллон горизонтально устанавливается на ножки.
Вертикальная железная печка
Наиболее компактный вариант представляет собой высокий вертикальный корпус, в котором все детали располагаются друг над другом.
Размеры такого устройства могут варьироваться в соответствии с площадью парной. В среднем для небольшого помещения оптимальными будут размеры 0,5 м х 0,5м х 1,3 м.
Вертикальный котел может содержать два или три отсека. Это зависит от того, будет ли установлен бак для воды. В нижней камере располагается топка и зольник (от размера топки зависит мощность печи и срок прогорания одной закладки дров).
Над топкой устанавливается внутренняя каменка, высотой около 45 см, в корпусе прорезается дверца для закладки камней.
Сразу над каменкой ставится бак с водой, размер которого зависит от нужд пользователей (соответственно выбирается высота всей печи).
Над баком устанавливается дымоход, который соединяется с отводом от топочной камеры напрямую. Между стенами корпуса и внутренними камерами оставляется воздушный зазор не менее 3—5 см для защиты внешних стен от перегрева.
Горизонтальная банная печка с выносной топкой
Такое устройство занимает больше места, но предоставляет возможность расположить основную часть печи в соседнем помещении или на улице. Этот вариант позволяет с большим удобством выполнять операции по закладке дров, чистке печи. Если печь выводится в предбанник, она обогревает также второе помещение, что является дополнительным плюсом. В самой парной находится лишь камера топки, расположенная над ней каменка.
При монтаже такого устройства особое внимание требуется уделить пожарной безопасности. Перегородку, через которую будет проходить топка, тщательно изолируют
Лучше всего обложить топку кирпичом, это исключит потерю тепла из парной. В предбаннике стены и пол в месте расположения печи закрываются огнестойким материалом.
Размеры такой печи в среднем 0,5 м в ширину,1 м в длину, высота зависит от величины каменки, располагаемой над топкой.
Примеры изготовления
Решив сделать печь для бани своими силами, необходимо подойти к делу основательно. Во-первых, выбрать проект, который подойдет для бани наилучшим образом, во-вторых, сделать чертежи, чтобы проще было строить. Вариантов банных печей существует много, поэтому любой человек может создать свой вариант, учитывая какие-то основы.
Вот некоторые примеры самоделок.
Металлическая с плотно закрывающейся каменкой
Такой вариант возможен для парилки размером 2 на 3 и высотой 2,3 метра. Материал, а именно металл берется листовой, толщиной три миллиметра. Подача воздуха идет в верхнюю часть топки. К задней стенке такой топки приваривается металлическая пластина, в отверстие между стенкой топки и этой пластиной подается воздух с помощью трубок. Это помогает охладить заднюю стенку и подать вверх горячий воздух, где сосредоточены дымовые газы. При их смешивании вещества воспламеняются. Благодаря этому нагреваются камни до больших температур, хотя дров идет намного меньше.
Для компактной парилки
Такую печь соорудить совсем несложно. Для ее постройки понадобится металлический лист толщиной до пяти миллиметров. Если взять лист потоньше, печка быстро прогорит. Размеры ее составляют 90 см в длину, 80 см в высоту и 60 см в ширину. Для создания дымохода подойдет кусок трубы диаметром в 11,5 см. Внизу должен находиться зольник с дверкой, между этой частью печки и топкой размещаются колосники из чугуна и каменки для осуществления вывода отходов, оставшихся после сгорания. Для этого одна треть задней стенки каменки заваривается прочным листом из металла, где по центру вваривается патрубок для дымоотвода, опущенный вниз на 10-12 сантиметров.
Сверху печь накрывается крышкой из металла до одного миллиметра толщиной. Именно она не дает остыть камням, а также не допускает попадания отходов и пепла в парилку. Крышка открывается только когда это нужно, а именно перед походом в баню.
Простая каменка
Это самая лучшая самодельная печь, которая подойдет и для сауны, и для простой баньки. Высокая температура достигается приблизительно за полтора часа. За это время могут закипеть нужные для купания 50 литров воды. Такая печь имеет не один дымоход, а два. Первый подходит для подогрева помещения. Второй – для выхода угарного газа и едкого дыма. Конструкция состоит из листов железа толщиной в 3-4 миллиметра, а вот сам топливник изготавливают позже. Делают его из металла толщиной до 6 миллиметров. Также в комплект входят маленькая и крупная задвижки и две металлические решетки.
Каменку делают из стали до трех миллиметров, которая крепится на «горловину» самой топки. Сверху ставятся два патрубка, к которым привариваются фланцы с нужными отверстиями для фиксации выводной трубы и для крепления колена.
С кирпичной кладкой
В таком варианте используют двойную технологию, то есть кладка из кирпича плюс корпус из металла. Сюда подойдет сталь до двух миллиметров, а кирпич должен быть жаростойким.
Сначала делается основание, к которому привариваются ножки, нужные для устойчивости конструкции. Потом выкладывают ряд кирпича. Остальные ряды выстраивают возле топки в полкирпича. Устанавливают колосник и решетку для камней. Необходимо также установить окошко для задвижки, где будет сохраняться тепло после окончания топки. Последние два ряда делаются сплошными, оставляется только место с окошком для дымохода.
Окончив кладку кирпича и подождав, пока он застынет, можно приступать к привариванию корпуса из металла, играющего роль футляра. Необходимо вырезать металл под зольник и окна для загрузки. Устанавливается дверца, обязательно с уплотнителем. Дополняется металлическая основа холодной рукояткой.
Последней приваривается крышка с отверстием под дымоход. Когда печь установится на отведенное под нее место, можно закладывать камни. Их закладка играет не последнюю роль. Ведь от этого тоже зависит эффективность работы. Камни лучше брать округлой формы и разного размера приблизительно от 50 до 100 килограмм.
Рассмотрев виды и конструкции самодельных печей для бани, можно с уверенностью сказать, что изготовить ее своими руками – вполне выполнимая работа, если при ее установке учесть все требования по безопасности. Это позволит сэкономить деньги для семьи, а сама печка станет достоянием и гордостью хозяина.
Оптимальные размеры печи для бани
Определение оптимальных размеров печи для бани зависит от множества факторов. Важные параметры включают общий размер бани, желаемую температуру и количество людей, которое планируется принимать в бане.
Тип и материал печи
Размер печи также зависит от типа печи и материала, из которого она сделана. Традиционные печи из кирпича больше по размерам, но обладают высокой теплоемкостью и долго сохраняют тепло. Металлические печи меньше по размеру, но они быстрее нагреваются и охлаждаются.
Размер бани
Оптимальный размер печи в значительной степени зависит от размера бани. Для маленькой бани достаточно печи мощностью 4-6 кВт, в то время как для больших бань мощность печи должна быть 12-15 кВт и больше.
Температура в бане
Желаемая температура в бане также влияет на выбор размера печи. Если вам нравится очень жаркая баня, вам понадобится более мощная печь. В противном случае, печь меньшей мощности будет достаточно.
Количество посетителей
Количество людей, которое планируется принимать в бане, также влияет на выбор размера печи. Больше людей означает, что нужно больше тепла, чтобы поддерживать комфортную температуру. Следовательно, большая группа людей потребует более мощной печи.
Изоляция бани
Наконец, качество и тип изоляции бани также играют роль в определении размера печи. Если баня хорошо изолирована, она будет требовать меньше энергии для поддержания желаемой температуры, что означает, что можно использовать печь меньшего размера.
Банная печь жара чертеж. Печи для бани Жара: фото, характеристики, чертежи, схемы +ВИДЕО
Дополнительная информация о банных печах «Жара» (ранее мы опубликовали отзывы о печах «Жара»). Указаны марки печей и их вид в разрезе — это может пригодиться тем, кто планирует делать самодельную печь из трубы.
- 1 Жара-стандарт 500
- 2 Жара-малютка 700
- 3 Жара-стандарт 650
- 4 Жара-супер 800
У печи есть топочный короб шириной 250 мм.
Печь «Жара-стандарт 500»
Чертеж печи «Жара-стандарт 500»
Поскольку печь малогабаритная, то она хороша подойдет для маленькой парной.
Бак для нагрева воды устанавливается на печь сверху.
Печь «Жара-малютка 700»
Схема печи «Жара»
Печь с навесным баком.
Печь «Жара-стандарт 650»
Схема печи «Жара-стандарт 650»
Визуально, печь мало чем отличается от печи «Жара-стандарт 650». Что касается толщины металла трубы-топки, то у Жара-супер, она на 2 мм больше (10 мм).
Печь «Жара-супер 800»
Схема печи «Жара-супер 800»
Внимательные читатели, глядя на схемы, наверняка заметили, что для увеличения мощности печей, производится сдвиг выхода дымоходной трубы относительно выхода горячих газов из топки. Благодаря такому несложному трюку, удается увеличить площадь интенсивного нагрева верхней части топки, над которой расположена каменка.
Колосник для печи своими руками
Колосник – это устройство для ротации топлива и поддержания его стабильного горения. При помощи этой детали печи влажное топливо лучше просушивается и интенсивнее горит, выделяя тепло. Само устройство представляет собой решетку, с которой зола при прогорании ссыпается вниз, а верхний слой занимают несгоревшие дрова.
Для изготовления колосника используют жаропрочную сталь, либо чугун. В данном случае выбор чугунного колосника более предпочтителен, т.к. он обладает большей прочностью, более равномерно накапливает и отдает тепло в сравнении со сталью, которая раскаляется моментально и может привести к ускоренному сгоранию топлива.
В зависимости от конструкции колосники делят на монолитные и наборные. Первые подбираются в соответствии с параметрами печи – их нельзя разобрать и подогнать под размер, но сама по себе конструкция является более прочной и стабильной. Вторые, самодельные, собираются как своеобразный конструктор и предпочтительны в случае установки в печь нестандартного размера.
Для установки колосника в топке стесывают уступ, в который кромками укладывают решетки. Следует учитывать тепловое расширение металла, поэтому установку необходимо выполнять с зазором примерно в 5 мм со всех сторон от колосника.
Вмуровывать колосник нежелательно. При тепловой деформации металла вся конструкция печи может нарушиться и даже дать трещину. После укладки решетки в пазы, их плотно заполняют песком.
Фундамент для печи
Очень важно, чтобы печь стояла уверенно и крепко. Для этого под нее изготавливают фундамент.
Этапы его изготовления следующие:
- В месте, где будет стоять печь, делается углубление размером несколько большим, чем печь. Рекомендованные размеры — 50*70*70 см.
- В данное углубление наполовину засыпается щебень и утрамбовывается.
- Для прочности будущей конструкции укладывается арматура.
- Подготовленное место заливается слоем приготовленной цементной смеси. Берется 1 часть цемента, 4 части песка и вода для доведения смеси до нужной консистенции.
- Кладут слой рубероида для гидроизоляции и заливают вторым слоем цементного раствора.
Разновидности конструкций
Существует множество конструкций, позволяющих нагревать воду при протапливании топки в бане.
Навесные и приставные
Воду нагревают горячие стенки печи
Нагрев производится от горячих стенок печи.
Такие конструкции удобны в эксплуатации. Их отличает:
мобильность — бак можно вынести из парилки и промыть с помощью водопровода;
универсальность — возможность установки с любой стороны, что важно для небольших парилок;
вариативность крепления, устройства подвешивают на крюки, кладут на верхнюю поверхность, устанавливают на пол или подставку;
относительно низкая цена, сравнимая с ценой обычной металлической ёмкости;
после нагрева до требуемой температуры бак можно убрать от печи, тогда вся энергия будет уходить на прогрев воздуха в парилке;
при протечке ёмкость легко отремонтировать, так как устройство мобильно.
У навесных и приставных баков существуют недостатки. Физические процессы на границе нагревания приводят к появлению накипи или осадка на стенке бака, что ухудшает теплопроводность, увеличивает время нагрева.
На стенке печи активно образуется окалина, что снижает долговечность конструкции и также снижает теплопроводность.
Печь для парилки, изготовленную своими руками, зачастую используют именно с навесными баками.
Встроенные
Печь со встроенным баком
Самодельные банные печи из металла со встроенными баками сложны в изготовлении. Нужны профессиональные навыки сварщика, чтобы изготовить герметичную конструкцию.
Особенность встроенного оборудования в том, что его нельзя снять. Это затрудняет эксплуатацию.
Положительным свойством является поддержание воды в горячем состоянии даже после того, как перестали подкладывать топливо — сама печь остаётся горячей долгое время. В то же время по мере прогрева вода остаётся в баке и может закипеть, что неудобно при пользовании — придётся разбавлять до нужной температуры.
Часть тепла всегда уходит на нагрев воды, а не воздуха в парилке.

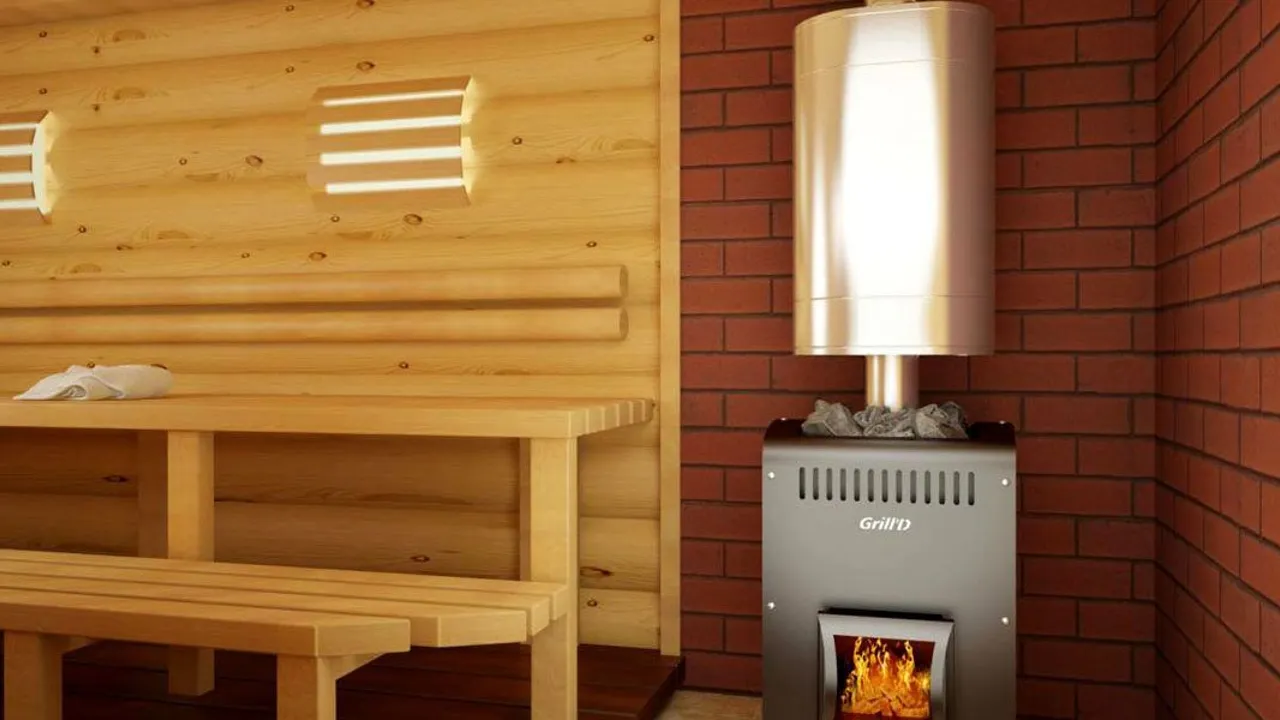

Дымоходные
Для нагрева воды в таких печах используется энергия продуктов сгорания. Газы, проходя через дымоход, нагревают его стенки, отдавая тепло воде.
В продаже присутствуют теплообменники, надеваемые на стандартный дымоход или изготовленные в виде отдельного колена для стандартных труб.
Используются устройства как прямого, так и косвенного нагрева. Второй вариант часто делают в виде змеевика. Через него можно пустить непосредственно хозяйственную воду или промежуточный теплоноситель в системах косвенного нагрева.
Преимущества способа:
- использование энергии отработанных газов;
- небольшие размеры — устройства не занимают полезное пространство;
- накопитель можно установить за пределами парилки и использовать в качестве источника воды для душа.
Главный недостаток — обязательное наличие бака-накопителя из-за малых размеров дымоходного теплообменника. В противном случае вода быстро закипит и испарится.
