Плюсы и минусы различных соединений
Давайте рассмотрим некоторые преимущества и недостатки соединения диодных лент двумя вышеуказанными способами, для того чтобы посмотреть, каким способом всё-таки лучше всего осуществлять соединение этих осветительных устройств.
Соединение коннекторами
| Преимущества | Недостатки |
| Легко монтируются и демонтируются | Боязнь помещений с высоким уровнем влажности |
| Имеют множество различных типов | Быстрое окисление контактов |
| Ленты могут соединять в различные формы | Некачественные соединители (если купить плохие соединители, то контакта просто не будет и лента даже не засветится) |
| Не нуждаются в дополнительной изоляции | Видно место соединения двух отрезков ленты |
| Доступны в продаже | |
| Недорогие по стоимости |
Соединение пайкой
| Преимущества | Недостатки |
| Пайка позволяет делать ленты, которые затем могут изгибаться в любом направлении | Сложность пайки без опыта |
| Надёжность соединения | Боязнь ленты высоких температур |
| Не окисляются контакты | Надо иметь в наличии паяльник с тонким жалом, канифоль и припой тонкий |
| Бесплатное соединение | |
| Невидимое место соединения лент |
Преимущества и недостатки пайки и соединения коннекторами
Основное преимущество пайки по сравнению с применением коннекторов — более надежное соединение. Соблюдение рекомендаций и алгоритма гарантирует отсутствие окислений и нагрева провода.
У метода куда больше недостатков:
- низкая механическая прочность (повышается термоусадочными трубками);
- более продолжительный процесс в сравнении с коннекторами (если соединяются сразу несколько отрезков, у неопытного человека уйдет много времени).
Сразу несколько преимуществ при использовании коннекторов для соединения гибких плат с LED-диодами: быстрота, удобство, высокая механическая прочность. Из недостатков — возможность окисления места стыка, особенно если гибкие платы эксплуатируются в помещениях с повышенным уровнем влажности. Возможен сильный нагрев. В результате либо пропадет контакт, либо перегорят светодиоды.
Из двух перечисленных способов соединения лент между собой, несмотря на простоту и удобство использования коннекторов, пайка остается более надежным и долговечным вариантом. Если нет паяльника и других необходимых инструментов, подойдут и коннекторы.
Читать также: Выжигательный аппарат какой лучше
Низковольтные ленточные светильники имеют ограниченную длину. Поэтому, при необходимости соединить отдельные участки в единую цепь возникает закономерный вопрос: как паять светодиодную ленту? Далее в статье рассмотрим технологию и основные способы пайки контактов между собой, а также как правильно выбрать расходные материалы (канифоль, припой) и инструмент (паяльник).
- Что и где паять?
- Что нужно, чтобы паять диодную ленту?
- Технология пайки
Что и где паять в led-ленте
Светодиодная лента (СДЛ) – это светоизлучающая электрическая конструкция в виде гибкой печатной платы (ленты) с равномерно нанесенными на неё источниками света – светодиодами (LED) и ограничителями электрического тока – резисторами (сопротивлениями).
Когда нужна пайка? Пример: при контурной подсветке потолка необходимо проложить СДЛ под прямым углом. Несмотря на гибкость платы, идеально прямой угол получиться только при соединении её двух частей. Поэтому её разрезают на 2 части в специально обозначенном для этого месте, чтобы не разорвать схему подключения кристаллов.

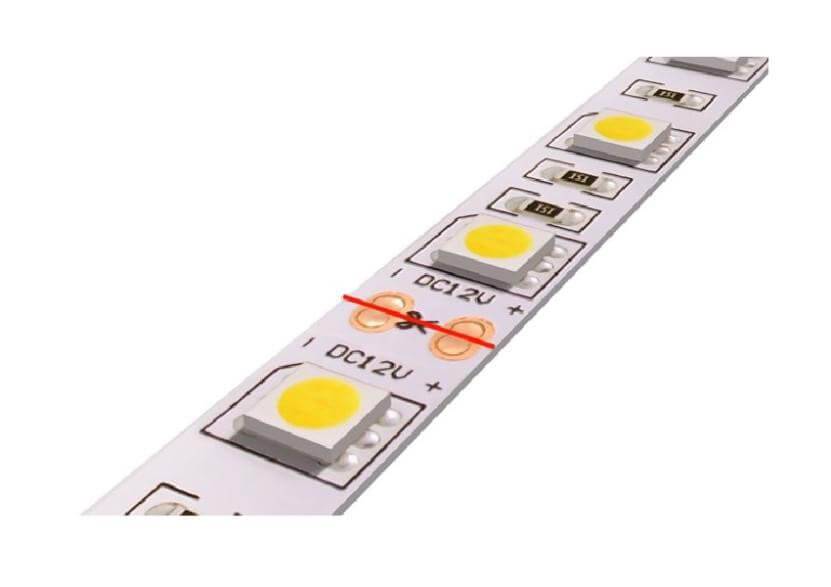

Место разреза СДЛ
После этого приступают к работе по соединению СДЛ. Сложность процесса пайки зависит от типа (одноцветная, многоцветная) вида (открытая, герметичная) ленты, количества токоведущих дорожек, использования дополнительных устройств.
Процесс пайки
Паяльник для радиолюбителя главный инструмент в его практике. Не зря любителей поделок с техникой в шутку называют «рожденные с паяльником».
Важно!
Рекомендуем отключать паяльник от сети каждые 15–20 минут работы. Тем более на некоторых аппаратах от перегрева олово перестает прилипать к жалу, и что-либо запаять становится сложно.
Можно установить регулятор мощности (диммер):
https://youtube.com/watch?v=B2tRI8wbL_Y
Внимание!
Рекомендуем перед пайкой заглянуть в главу «Ошибки при пайке».
Как спаять между собой
- Заслуживаем контакты одного куска ленты, потом другого. Будьте осторожны, не перегрейте их!
- Отрезаем провода (достаточно будет трех сантиметров) и спаиваем куски вместе.
- Потяните проводки на себя, чтоб проверить качество пайки.
- Замотайте изолентой или наденьте термоусадку и зафиксируйте ее феном.
Можно сделать стык встык:
Если разрез ленты сделан по ошибке или по другим причинам в неположенном месте, то можно спаять (но это грубая работа). Делаем в таком порядке:
- Зачистить токоведущие дорожки так, чтобы они были видны.
- Аккуратно наносим на них припой.
- Два метода – соединение стык встык или проводами.
- Проверить, крепко ли припаяны проводки. Только не дергайте их, а немножко потяните на себя.
- Изолировать термоусадкой или изолентой.
Пайка ленты, покрытой силиконом
Пайку светодиодной ленты затрудняет силиконовый защитный корпус. Разрезаем острым ножом защиту. Рекомендуем купить силиконовый клей: когда спаяете, залейте оголенное место клеем.
Пайка проводов под углом
Спаянные провода часто становятся жёстче, когда пропитываются флюсом и припоем. Потому если необходимо присоединить один часть ленты к другой под углом, то лучше заранее загнуть провода. Еще нужно подобрать проводки разной длины, чтобы они не мешали друг другу, находясь под углом.
Скрыть провода и контакты – изолентой или термоусадкой. Неплохой метод – залить силиконом те места, которые опасны ударом тока или, например, попаданием воды.
Это интересно: Гибкие солнечные панели, их особенности и устройство (видео)
Способы и порядок пайки
Прежде всего надо правильно подготовиться к процессу спайки. Для этого необходимо:
- Задать светодиодной ленте соответствующую длину. Обычно они продаются в катушках длиной по пять метров. Разрез нужно выполнить строго по специальной линии, отмеченной на ней.
- Отрезать кусок термоусадочной трубки длиной около двух сантиметров.
- Если на контактных площадках находится слой силикона, его нужно срезать острием ножа.
Рассмотрим, как правильно спаивать провода к светодиодной ленте в стандартном случае, а также когда она покрыта силиконом, возникает необходимость соединения внахлест без проводников, под углом и применяется rgb-лента.
Припаиваем провода к ленте
Пайка проводки к светодиодной ленте осуществляется в несколько этапов:
- Зачистка и подготовка поверхности контактов ленты.
- Очистка на 0,5 см проводки от изолирующей оболочки.
- Лужение контактов и проводников.
- Последовательная пайка каждого провода к ленте со строгим соблюдением полярности.
- Надевание отрезка термоусадочной трубки на место спайки, таким образом, чтобы ближайший диод оставался открытым.
- Нагревание термоусадного отрезка с целью его усадки (можно применить строительный фен, спичку, зажигалку).
Припаять провода не так сложно. Однако в этом процессе нужно учесть некоторые важные моменты:
- Правильно залуженная поверхность контактов и проводников должна быть полностью покрыта припоем.
- Чтобы в дальнейшем не перепутать полярность, нужно брать разноцветные жилы.
- Во время пайки жало паяльника не должно соприкасаться с местом контакта дольше 5 секунда, а при использовании флюса – 1-2 секунд.
- Избыточное оголение проводов может привести к неконтролируемому их сцеплению. В результате произойдет короткое замыкание.
- По завершении пайки вещество припоя на каждом контакте не должно соприкасаться. Для проверки можно воспользоваться вольтметром.
Как спаять ленту, покрытую силиконом
Нередко у пользователей возникает вопрос о том, как спаять между собой провода и контакты, покрытые слоем силикона – ответ на него прост – нужно просто счистить силиконовую изоляцию острым предметом. Для этого подойдет канцелярский нож. Далее процесс пайки ничем не отличается от вышеприведенного. Действовать нужно по точно такой же схеме.
Единственное, что может потребоваться по завершения паяльной операции, это обратно загерметизировать светодиодную ленту, в случае, если она предназначена для эксплуатации в экстремальных условиях. Кроме того, она может иметь специальную водозащитную изоляцию. В таком случае на место пайки нужно попытаться натянуть эту оболочку, а само место соединения с проводами залить силиконом. В завершении сверху ставится заглушка, изнутри смазанной герметиком и через отверстия которой пропускаются проводники.
Соединение внахлест без проводов
Часто требуется спаять отрезки светодиодных лент между собой без использования проводов. Процедура состоит из следующих этапов:
- Контактные площадки обеих лент нужно очистить от слоя изоляции и пленки – на одной со стороны светодиодов, а на другой – с обеих сторон, затем все зачистить и залудить.
- Наложить ленты друга на друга на 3 мм таким образом, чтобы очищенная с обеих сторон лента лежала на очищенной только с одной стороны.
- Прогреть по очереди все контактные площадки жалом разогретого паяльника, чтобы капли припоя с обеих лент соединились между собой (но не между соседними!).
- Пододвинуть отрезок термоусадочной трубки (предварительно одетый на один из концов ленты) на место спаянных контактов и, нагрев его строительным феном или небольшим открытым пламенем, осадить.
Пайка проводов под углом
Технология пайки светодиодной ленты под углом (обычно 90 градусов) ничем не отличается от вышеописанной стандартной процедуры и содержит все те же подготовительные и основные действия. Единственное отличие – в выборе места контактов. Чтобы провода не пересекались и не замыкали, их нужно подводить к разным контактным площадкам (соблюдая полярность), разделенным на шаг модуля – через несколько диодов. Такой размещение нисколько не ухудшит работу светильника, однако существенно облегчит процедуру пайки и последующую эксплуатацию.
Светодиодная rgb-лента
Все четыре контакта rgb-ленты должны быть соединены так, чтобы они не смыкались припоем. В противном случае может произойти замыкание и, как следствие, нарушение в ее работе – отключение каких-либо цветов, мигание, затухание и полное отключение.
Способы соединения
Подключение светодиодной ленты к блоку питания последовательное
Потому обращаем внимание на полярность: соединяем «+» только к такому же полюсу, а «-» — к минусу
На конце ленты, которая приходит на бобине припаяны проводники. Если свечение монохромное, проводников два — «+» и «-«, у многоцветных 4, — один общий «плюсовой» (+V) и три цветных (R — красный, G — зеленый, B — синий).
Бобины в чистом виде
Но не всегда нужен 5-метровый кусок. часто требуются более короткие отрезки. Разрезают ленту по нанесенным линиям.
Линии разреза на светодиодных лентах
На фото вы видите по обе стороны от линии разреза контактные площадки. На каждой ленте они подписаны, так что запутаться при подключении довольно сложно. Чтобы было еще проще, используйте проводники разных цветов. Так будет нагляднее и вы точно не запутаетесь.
Коннекторы
Соединить светодиодную ленту можно без пайки. Для этого есть специальные коннекторы. Это специально разработанные устройства — пластиковые корпуса, которые обеспечивают должный контакт. Есть коннекторы:
- для подключения к ленте проводников;
- соединение двух лент.
Разные типы коннекторов
Все очень просто: открывается крышка, вставляется лента или проводники с оголенными концами. Крышка закрывается. Соединение готово.
Способ очень простой, но не очень надежный. Контакт обеспечивается только давлением, и если немного крышка ослабляется, начинаются проблемы.
Пайка
Если есть хоть какие-то навыки пайки, лучше использовать этот способ. Для работы потребуется паяльник средней мощности, с тонким или заточенным жалом. Нужна канифоль или флюс, а также олово или припой.
Зачищаем от изоляции концы проводников, скручиваем их в плотный жгут. Берем разогретый паяльник, укладываем проводник на канифоль, прогреваем его. Берем на жало паяльника немного припоя, снова прогреваем провода. Жилы должны затянутся оловом — залудиться. В таком виде проводники легко паять.
Как подсоединить диодную ленту
Аналогичным образом пролудить желательно и контактные площадки: окуните паяльник в канифоль, прогрейте площадку. Следите, чтобы олово не вытекало за пределы площадок. Возьмите подготовленный проводник, уложите его на площадку, прогрейте паяльником. Олово должно расплавиться и затянуть проводник. Секунд 10-20 удерживайте проводник на месте (иногда проще держать тонкогубцами или пинцетом — проводник греется), подергайте. Он должен крепко держаться. Аналогичным образом паяем все необходимые проводники.
НА RGB лентах с 4-мя проводами следите, чтобы площадки не соединились во время пайки. Расстояние меду контактами очень маленькое, малейшие потеки могут испортить все дело. Действуйте аккуратно.
Посмотрите процесс пайки диодной ленты в видео. Вам нужно будет повторить все.
Способ №1- Использование коннекторов
Проще всего последовательно соединить два отрезка одноцветной либо RGB ленты с помощью специальных коннекторов. Все достаточно просто – нужно подготовить контакты и защелкнуть их в специальный соединитель. Чтобы вам было понятно, как правильно выполнить соединение, предоставляем пошаговую инструкцию:
- Если в этом есть необходимость, отрезаем нужный кусок LED полосы. Резать светодиодную ленту нужно в специальных местах, как показано на фото ниже:
- Далее, если контакты в силиконе, нужно аккуратно удалить его. Чтобы не повредить контакты рекомендуется сделать перпендикулярный надрез в подходящем месте и отслоить силикон с торца.
- Соблюдая полярность нужно положить два отрезка в коннектор и соединить светодиодные ленты между собой.
Рекомендуем просмотреть видео инструкцию по использованию соединителей:
Быстрое скрепление отрезков
Обращаем ваше внимание на то, что с помощью специальных угловых соединителей можно даже скрепить несколько отрезков в один большой под прямым углом или же 45 градусов. Это очень удобно, особенно когда есть необходимость сделать подсветку на углах, к примеру, по периметру потолка. На сегодняшний день в продаже можно найти следующие виды коннекторов:
На сегодняшний день в продаже можно найти следующие виды коннекторов:
Также хотелось бы отметить важный нюанс – не забывайте, что если вы хотите последовательно соединить отрезки в полосу более 5 метров, нужно учитывать мощность блока питания и целесообразность такой идеи. Рекомендуем изначально ознакомиться со схемами подключения светодиодной ленты, чтобы в дальнейшем у вас не возникли проблемы в работе подсветки.
Как подключить ленту к блоку питания
LED ленту надо не только разрезать на отдельные части и соединить их с помощью коннекторов (в соответствии с запланированным геометрическим рисунком), но и подключить ее к источнику питания (или контроллеру). Сделать это можно также без применения паяльника.
Первый вариант. Это наиболее простой способ. Покупаем готовый кабель, с одного конца которого установлен коннектор для подсоединения к ленте, с другого либо силовой разъем «мама» (соответствующий по диаметру штекеру «папа» имеющегося в наличии блока питания), либо соответствующий многоштырьковый соединитель (тип зависит от модели контроллера). Недостатком такого способа подсоединения является ограничение по длине имеющихся в продаже готовых соединительных проводов.
Второй вариант. Изготавливаем питающий шнур самостоятельно. Для этого нам понадобятся:
- прямой коннектор для соединения ленты с проводом (лучше всего с прокалывающей фиксацией);
- силовой разъем типа «мама» с винтовыми обжимными контактами;
- электрический провод необходимой длины.
Порядок изготовления достаточно прост:
- укладываем в прорези коннектора концы проводов (находящиеся с одной стороны будущего шнура), закрываем крышку и обжимаем ее плоскогубцами;
- свободные «хвосты» зачищаем от изоляции, вставляем их в отверстия силового разъема и зажимаем их фиксирующими винтами;
- подсоединяем изготовленный шнур к LED ленте, строго соблюдая полярность.
Способы соединения двух отрезков светодиодной ленты
Соединить 2 отрезка подсветки можно 3 способами: ленты без проводов – паяльником, с помощью проводов и коннекторами.
Соединение паяльником лент без проводов
Чтобы спаять между собой полоски без проводов, их концы срезают до уровня токоведущих контактов. Для этого 1 кусок изделия очищают от клеевой основы и оголяют контакты. Затем их смазывают флюсом и наносят слой олова до тех пор, пока не появится пленка серебристого цвета. Светодиодные полосы друг к другу соединяются внахлест, придерживаясь полярности. Чтобы олово плотно зафиксировало контакты, его прогревают в течение 5 секунд паяльником.
Соединение с проводами
Чтобы 2 отрезка припаять проводами требуется коннектор для поворотного соединения сегментов. Прежде чем соединить детали вместе, подготавливают подсветку:
- Конец изделия очищают от влагозащитного покрытия.
- Жестким ластиком или зубочисткой протирают контактные площадки. Это поможет устранить окислы. Можно использовать кончик спички, он мягкий и не испортит контакты, но хорошо устранит окисление.
- Когда изделие будет готово, то под подпружинные контакты продевают контактные пятаки. Красный провод – плюс, черный – минус.
Спаиваем в ошибочном месте разреза
Если разрез ленты сделан неправильно, то соединить ее коннектором не получится. Не стоит выбрасывать изделие, т. к. его можно соединить с помощью пайки:
- Для этого дорожки светодиодной подсветки тщательно зачищают. Когда проходящие внутри нее контактные дорожки станут хорошо видны, зачищают вторую часть изделия.
- Затем на контактные дорожки 2 отрезков с помощью паяльника наносят припой.
- Самый простой способ спаять 2 отрезка – использовать небольшие кусочки проводов. Более сложный вариант – спаять отрезки встык.
- Чтобы проверить пайку на качество, провода слегка потягивают или шевелят ими. Если место спайки не деформировалось, значит, работа сделана правильно.
- Контактные площадки обматывают изолентой или изолируют термоусадкой.
Ремонт светодиодной ленты
Разобраться, почему не работает светодиодная подсветка, и отремонтировать ее, можно с помощью следующих инструментов и материалов:
- отвертки-индикатора;
- электроизмерительного прибора – мультиметра;
- коннектора;
- паяльника;
- припоя.
Диагностика и методы ремонта электрических цепочек происходит по правилам: проверки напряжения и целостности всех частей лампы. Ремонт изделия:
- Светодиодная подсветка мерцает постоянным тусклым светом, иногда полностью отключается. Исправность блока питания светодиодной ленты проверяют путем присоединения к нему контрольной лампы или мультиметра. Мерцание возникает при скачках напряжения, плохих контактах в ленте и блоке питания. Если подсветка имеет 1 неисправный светодиод, то мерцание будет проявляться в одном месте. Такой светодиод меняют на новый. Если установка изделия сделана под прямым углом, то места изгибов постепенно выходят из строя. Поврежденный участок меняют частично или полностью.
- Лента горит не полностью или гаснет, значит, произошел перегрев некоторых ее участков или была сделана неправильная установка. Для исправления проблемы плохой сегмент подсветки удаляют и устанавливают коннекторы или соединители.
- Если не горят лампочки, нужно протестировать блок питания на присутствие входного напряжения. Для этого проверяют фазу в розетке отверткой-индикатором либо питание на клеммах входа. Мультиметр настраивают на режим замера переменного тока. Чтобы проверить выходное напряжение на контактах светильника и выходных клеммах блока питания, используют отрезок ленты. Напряжение проверяют на погасшем участке. Целостность проводников была нарушена, если напряжение поступает на подсветку, а лампочки не загораются.
Проблема неисправности блока питания может быть из-за сгоревшего предохранителя, неисправности диодного моста, оборванной дорожки.
Как соединить светодиодную ленту между собой коннекторами?
Прежде чем соединить осветительное устройство, необходимо разобраться в разновидностях коннекторов. Некоторые из них отличаются по количеству контактов и по ширине подключаемой ленты. Покупателям также могут быть предложены варианты с коннекторами соединенными шлейфами разной длины. Всех их можно разделить на такие категории:
— Стандартные. Предназначены для качественного соединения, без видимых признаков;
— Многофункциональные. Используются там, где нужно выполнять различные манипуляции с диодами. Выглядит как устройство, состоящее из двух коннекторов и проводного соединения;
— Угловой коннектор. Применим там, где оба конца соединяются под углом в 90°.
Процесс соединения требует только трех основных инструментов:
— Самого соединителя;
— Ножниц;
— Светодиодной ленты.
Для точного определения длины и места разреза выполняются расчеты. В отрезанных кусках, число светодиодов должно быть кратно трем, поэтому это следует учитывать при определении нужного размера. На отмеченных промежутках делают разрезы, чтобы оставить небольшие монтажные отрезки. В случае с влагозащищенными вариантами, они могут быть покрыты силиконом. Избавиться от него просто – всего лишь аккуратно зачищаются небольшим канцелярским ножом.
Концы отрезков присоединяются к токопроводящим контактам. Нужно открыть крышку соединителя и вставить конец светодиодной ленты. После чего – плотно закрыть. Данная процедура обеспечивает хорошее соединение и используется для закрепления конструкции. Далее, пользователь должен проверить правильность подключения и осветительный прибор готов к монтажу.
Соединение светодиодных лент пайкой
Пайка – один из способов получения надёжного электрического контакта (при условии умения пользоваться паяльником и наличии хорошего припоя и флюса). Обо всех тонкостях лужения и пайки светодиодных лент можно прочесть в предыдущей статье. Рассмотрим 2 варианта соединения светодиодных лент этим методом.
Первый способ предусматривает использование соединительных проводов в качестве связующего звена между двумя участками: Концы провода необходимой длины и сечения зачищают и лудят.
- Луженую часть укорачивают до длины не более 5 мм.
- Контактные площадки освобождают от защитной плёнки и тоже лудят.
- Затем провода в соответствии со схемой припаивают к контактам на ленте и изолируют.
Второй способ предполагает жёсткое соединение двух концов светодиодных лент. Обычно он используется, когда приклеенный отрезок оказался немного короче, чем предусмотрено проектом и его нужно нарастить. Или требуется последовательно соединить несколько светодиодных лент с разным цветом свечения. В этом случае контактные площадки отрезков зачищают и лудят так, чтобы на них оставались капельки припоя.
Затем края, подлежащие пайке, прикладывают друг другу и одновременным кратковременным касанием паяльника замыкают соответствующие проводники. Для этого достаточно припоя, имеющегося на залуженных контактах. Чтобы скрыть и защитить место пайки, на него одевают термоусадочную трубку.
Способы соединения: паечный, коннекторный и клипсами
- Пайка предполагает применения припоя и его нагрев под действием высокой температуры паяльника для прочного соединения контактов между собой или с кабелем.
Пайка является самым надежным способом, а оловянно-свинцовый состав защищает открытые токопроводящие части от окисления и перегрева.
Её минусом является не высокая механическая прочность, для этого место припоя защищают термоусадочной трубкой или силиконом.
- Клипсы. Последовательно соединяют участки СДЛ только в одну линию. Устройство представляет небольшую коробочку с металлическими токопроводящими зажимами, которые устанавливаются к равнозначным контактам модулей и зажимают их между собой.
- Коннектор – это устройство, предназначенное для соединения между собой участков СДЛ без применения пайки.
Пример коннектора
Соединительные коннекторы могут быть с соединяющими проводами и без (для соединения внахлест), различной формы коннекторов (Т-образные, угловые, прямые).
Виды коннекторов
Соединители с защелкой NLSC-PLSC
Одни из самых распространенных моделей — это коннекторы NLSC, PLSC.
В них лента через направляющую, заводится под два или более подпружиненных контакта, а затем защелкивается крышечкой сверху.
Допустим вам необходимо разрезать ленту и соединить ее с другим участком. Режется она обыкновенными ножницами в специально обозначенных местах. Кратность резки у каждой ленты своя – 10-15-30см и т.д.
После реза требуется зачистить контакты на обоих отрезках до блестящего цвета. При условии что они уже не подготовлены и залужены заводским способом.
1 of 2
Делается это при помощи обычного канцелярского ножа.
Особого усилия здесь прикладывать не нужно. Просто аккуратно царапая, снимаете верхний слой лака с медных пятачков.
Далее берете коннектор, открываете его с одной стороны. Самое главное при подключении двух кусков не перепутать полярность!
В самом начале соединителя должны быть направляющие пазы. Именно в них вы должны вставить (не уложить сверху) светодиодную ленту.
После чего проталкиваете ее до упора, пока поджимающие контакты коннектора, не лягут поверх медных пятачков.
Далее просто защелкиваете крышечку сверху, тем самым фиксирую ленту внутри и прижимая ее специальными выступами на крышке.
Ту же самую процедуру необходимо проделать и со вторым участком. Остается подать напряжение и проверить работоспособность.
Если после всех манипуляций подсветка не горит или моргает, скорее всего вы не обеспечили хороший контакт. Это может быть по 3-м причинам:
недостаточно зачищены контактные площадки и на них остались следы лака, который и играет роль изолятора
ножки коннектора подогнулись и не достают до ленты
ножки не совпадают с пятачками на ленте. Либо они не задвинуты до конца, либо не угадали с шириной.
Коннекторы для светодиодной ленты
Коннектор для светодиодной ленты представляет собой изделие специальной конструкции, в котором имеются контакты для соединения с токоведущими контактами светодиодной ленты. Соединение светодиодных лент с помощью коннекторов сделать гораздо проще и намного быстрее, так как для этого необходимо просто взять коннектор, и разместить внутри него светодиодную ленту. Но этот способ финансово более затратный.
При этом нужно учитывать, что таким способом можно будет соединить только одинаковые по габаритным параметрам ленты. Коннекторы подбираются под определенную ширину ленты и тип ленты, например, для одноцветной ленты с двумя контактами и шириной 8 мм, или для RGB ленты с четырьмя контактами и шириной 10 мм.
Виды коннекторов для светодиодных лент по типу фиксации ленты:
Со сдвижными зажимами. Это самый компактный вариант коннекторов для светодиодных лент. Для соединения LED ленты с коннектором необходимо выдвинуть фиксатор, как правило имеющий черный цвет, и установить в щель светодиодную ленту, после чего задвинуть фиксатор обратно, зафиксировав таким обрезом светодиодную ленту. По такому принципу подключаются шлейфы в ноутбуке к материнской плате. Недостатком коннектора со сдвижными зажимами считается невозможность визуального контроля качества соединения LED ленты и контактов коннектора.
С боковыми прижимными защелками. Самый распространенный вид коннекторов, применяемый для быстрого соединения светодиодных лент. Чтобы соединить с его помощью отдельные куски LED лент, необходимо отщелкнуть защитную крышку и установить в пазы светодиодную ленту. При этом медные контактные площадки светодиодной ленты должны оказаться под прижимными клеммами коннектора. LED лента дополнительно фиксируется при закрытии крышки на защелку, за счет наличия в ней специальных штырей. Есть у этого вида коннектора один существенный недостаток. Он не может пропускать большие токи и сильно подвержен коррозии. Окисленные контакты значительно ухудшают проводимость и при больших нагрузках могут стать причиной неприятностей в виде очага возгорания.
Прокалывающие коннекторы. Такие коннекторы считаются самыми надежными из всех, но при этом они самые дорогостоящие. Их контакты выполнены в виде заостренных зубцов, и прокалывают насквозь светодиодную ленту в области контактных площадок. Для монтажа прокалывающих коннекторов необходимо прилагать немало усилий, поэтому для закрытия крышки лучше пользоваться плоскогубцами. В момент закрытия зубцы прокалывают ленту в местах размещения медных токопроводящих дорожек и образуется электрическое соединение.
Коннекторы для светодиодной ленты со сдвижными зажимами и с прижимными боковыми защелками требуют предварительной подготовки самих светодиодных лент. Контакты предварительно необходимо зачистить, если они имеют защитное покрытие, и очистить от окислов для более качественного соединения. Со временем такие контакты окисляются. Прокалывающие коннекторы не требуют предварительной подготовки, так как благодаря своей конструкции их зубцы прорезают все защитные покрытия и окислы, контактируя в итоге с медными дорожками.
Угловые вставки для соединения светодиодных лент под углом
Светодиодные ленты по своей конструкции гибкие, но произвольно их гнуть, к сожалению, нельзя, радиус их изгиба ограничен. Для соединения светодиодных лент под углом, применяют угловые вставки, которые в сочетании с коннекторами для LED лент позволяют соединять светодиодные ленты под необходимым углом. Такие вставки могут быть Г-образными, Т-образными, крестообразными и с проводами, для соединения под любым произвольным углом. С их помощью можно воплотить в реальность самые разнообразные светящиеся конструкции, практически любую фантазию дизайнера.
Можно ли разрезать светодиодную ленту в любом месте?
Для сохранения работоспособности всех сегментов светодиодной ленты разрезать ее нужно только в предусмотренных для этого местах ленты. Если разрезать в любом месте ленты между светодиодами, то светодиоды из разрезанного сегмента LED ленты работать не будут.
Можно ли соединить светодиодные ленты?
Соединять отрезки светодиодных лент в одну длинную ленту можно только с одинаковым напряжением питания, причем монохромные только с монохромные, RGB с RGB.
Есть ли возможность соединить светодиодные ленты без пайки?
Самое надежное соединение LED лент осуществляется с помощью пайки, но для быстрого соединения светодиодных лент можно использовать специальные коннекторы.
Светодиодная RGB лента
Если у вас светодиодная лента RGB, то вы наверное заметили, что у нее контакты для пайки находятся довольно близко друг от друга.
Поэтому при пайке такой подсветки, обязательно контролируйте, чтобы не произошло замыкание площадок оловянной дорожкой.
Если такое все же случилось, а вы этого не заметили, то минимум что произойдет — это перепутаются цвета, либо какие-нибудь из них исчезнут.
А вот если замкнет плюсовой контакт и какой-нибудь из минусов, то это может привести к выходу из строя блока питания, либо самой ленты.
Что делать, если площадки все же перекрылись припоем? Чтобы исправить это, подносите кончик паяльника опять к площадкам, разогреваете олово и проводите между контактами обыкновенной зубочисткой.
Процесс пайки у RGB такой же самый как у простой одноцветной светодиодной ленты. Наносите флюс (4 капли).
Создаете оловянные «подушечки».
После чего проводки поочередно утапливаете внутри.
Чтобы сделать отвод от 4-х или даже 5-ти (RGBW) контактов в сторону, и при этом не мешать подключению второго отрезка ленты, припаивайте всего по одному контакту на каждом модуле.
Либо паяйте все 4 провода не в самом конце, а на предпоследнем модуле.
Лента все равно будет светиться исправно, в не зависимости от того, в каком месте пайка.
Таким образом имея нормальный паяльник, припой и хороший флюс, научиться паять светодиодную ленту может любой новичок.
Подробнее
Как добиться качественной пайки
Красивая, аккуратная, качественная пайка приходит с опытом. Но время обучения можно сократить, сразу взяв за правило простые моменты:
- Жало паяльника должно быть хорошо облужено. Если оно медное, то его надо зачистить напильником, удалив нагар и придав рабочей поверхности необходимую форму. Далее надо включить паяльник в сеть, после небольшого нагрева опустить жало во флюс и ждать, пока он дойдет до рабочей температуры. После этого надо быстро натереть рабочую поверхность кусочком припоя. Если жало не было в употреблении, желательно его отковать на твердой поверхности – это уменьшит склонность к обгоранию и продлит срок службы.
- Если жало стальное с гальваническим покрытием, то его зачищать напильником нельзя – нанесенный слой легко содрать, и рабочая поверхность станет непригодной для работы. Облудить его невозможно, придется выбросить. По этой же причине нельзя лудить такое жало с кислотным флюсом – он «съест» покрытие.
- Если используется паяльник с контролем температуры, надо выставлять температуру жала на 5-10 градусов выше температуры плавления припоя. Если этого не сделать, то за счет погрешности установки и по причине неточности пропорций металлов в припое жало не сможет превратить припой в жидкость, а лишь доведет его до состояния кашицы. В этом случае о качественной пайке не стоит и говорить. Температуру плавления смотрите в таблице ниже.
- Во время облуживания и пайки не надо экономить на флюсе. Излишки и брызги можно потом удалить растворителем.
- Припоя надо использовать столько, сколько нужно. Излишек припоя вовсе не ухудшает качество пайки, а вот недостаток не позволит получить надежное соединение.
- Припаивать проводники надо за минимально возможное время, чтобы избежать перегрева основы.
- После отъема жала паяльника и до полного застывания припоя соединяемым проводникам надо обеспечить полную неподвижность – для этого очень пригодится «третья рука».
| Тип припоя | ПОС-33 | ПОС-40 | ПОС-60 | ПОС-90 |
| Температура плавления | 247 | 238 | 183 | 220 |
В целом запаять проводники для светодиодной ленты несложно. Нужны лишь основные навыки и старание.
