Как сделать естественную вентиляцию частного деревянного дома своими руками

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

Как работает естественная вытяжка

Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.

Сила тяги зависит от:

1. От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
2. Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
3. Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.

Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.

Естественный приток монтируют на уровне 2 м от пола или над батареями.

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.

Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.

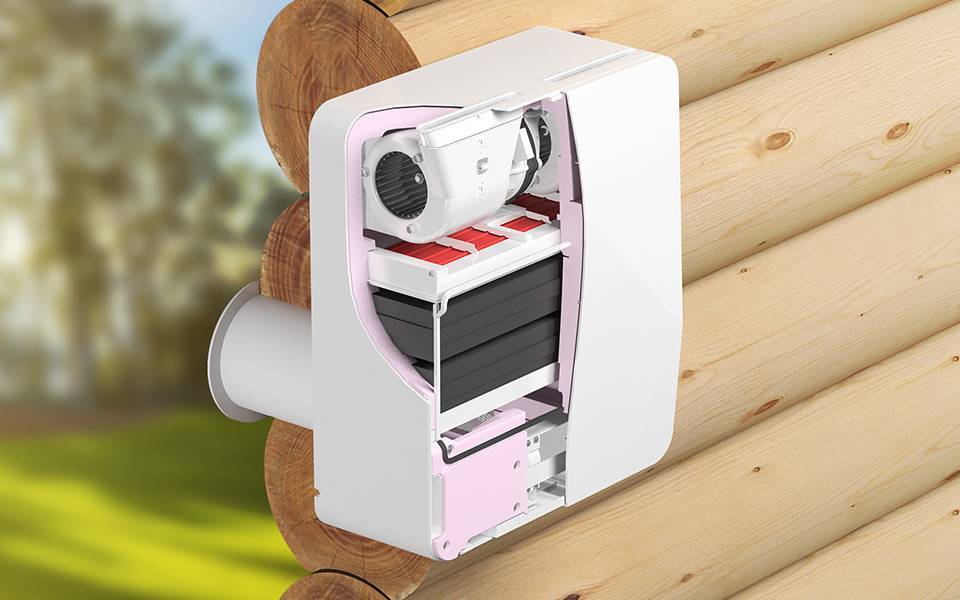

• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

Комбинированное устройство

Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:

1. Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
2. Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.

Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.

Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

Оптимизация вентиляционных процессов при помощи приточных клапанов

При повышенной герметичности конструкций следует предусмотреть места для компоновки клапанов, через которые циркулирует воздух, в каждой из комнат, в том числе в санузле и кухне, еще на этапе проектирования. Они бывают двух видов:

• Оконные. Установка возможно только на этапе строительства, пока оконные коробки еще отсутствуют. Клапана выполняются вместе с изготовлением оконных ПВХ — конструкций.
• Клапана инфильтрации. Монтируются в стенах при нецелесообразности замены старых коробок на новые оконные блоки. Небольшой круглой формы патрубок «продевается» сквозь стену. Оба края закрыты решетками. Со стороны помещения защита регулируется для выбора оптимального режима вентиляции.

Особенности проектирования

С самого начала проект создается собственными руками. Эта деятельность осуществляется в соответствии со строительными нормами и с учетом планировки помещений.

Обеспечить обмен воздуха в основных комнатах:

• кухня с газовой плитой – 70 м³/ч;
• кухня с электрической плитой – 50 м³/ч;
• ванная комната – 50 м³/ч;
• гостиная – 30 м³/час;
• ванная комната – 30 м³/ч;
• подсобное помещение – 15 м³/ч.

Качественная требует наличия тщательной, прочной конструкции.

Правильный чертеж является основой для определения параметров системы вентиляции, так как он учитывает распределение помещений в доме.

На этом этапе требуется правильное размещение компонентов системы. Для выполнения этой сложной задачи может быть нанят профессиональный планировщик.

Хранение урожая в подполье частного дома

Часто подпольное пространство частного строения используется в качестве технического подполья, погреба для хранения урожая, консервации, других продуктов питания.

Организовывать вентиляцию в таких помещениях следует несколько иным способом. Для этого по противоположным углам устанавливаются вентиляционные каналы. Используются чаще всего пластиковые водопроводные трубы, так как они наиболее устойчивы к взаимодействию с влагой, перепадам температур.

Выход приточного канала размещается на высоте не более 20 см от уровня пола. Вход располагается невысоко над землей, так, чтобы, в него не попадала вода при весеннем таянии снега. Обязательно закрывается мелкоячеистой решеткой, чтобы предотвратить попадание внутрь грызунов.

Вытяжной канал устанавливается под самым потолком, как можно выше. Выход трубы примерно минимум на 1,5 м выше приточного канала. Чем больше разница между приточным и вытяжным выходами, тем сильнее тяга и циркуляция воздушных потоков будет происходить эффективнее.

Каналы оснащаются заслонками, с помощью которых можно регулировать степень подачи приточного воздуха зимним периодом времени. При значительном снижении температуры каналы перекрываются полностью.

Кроме того, зимой необходимо очищать вентканалы от снега, замерзшего конденсата. Утепление вытяжной трубы позволит избежать скопления инея внутри.

Естественная вентиляция деревянного дома

Данная разновидность является наиболее предпочтительной, так как для нее характерна наименьшая стоимость, а эксплуатационные расходы вообще равны нулю.

Вентиляция устраивается таким образом, чтобы воздух двигался в направлении от жилых комнат к кухне и санузлу и отсюда удалялся наружу.

С этой целью в кухне, ванной и уборной устанавливаются вертикальные вытяжные каналы, входные отверстия которых расположены под потолком. Именно сюда устремляется вследствие конвекции теплый, насыщенный углекислотой, водяным паром и запахами воздух.

В жилых же комнатах следует установить приточные клапаны, роль которых в прежние времена играли щели в окнах. Они бывают двух видов:

1. Оконные. Монтируются в металлопластиковое окно, причем для установки некоторых моделей в окне нужно будет только вырезать участок уплотнителя.
2. Стенные. Устанавливаются в отверстии, проделанном в наружной стене. Монтаж стенного клапана отличается трудоемкостью, но зато его можно установить прямо над батареей (поступающий воздух будет сразу подогреваться) и снабдить фильтром.

Чтобы вентсистема поставляла ровно столько свежего воздуха, сколько необходимо, экономя таким образом тепло, установите приточные клапаны с автоматическим регулированием. Угол поворота заслонки в таких устройствах задается гигростатом, анализирующим уровень относительной влажности в помещении. Во время отсутствия жильцов система полностью перекроет клапаны, чтобы тепло даром не улетучивалось.

Не забудьте обеспечить вентиляцией и подвальное помещение. Приточный канал в нем размещают таким образом, чтобы выходное отверстие оказалось в углу примерно в 10-ти см над полом. Вытяжку располагают в противоположном углу, так чтобы входное отверстие находилось под потолком. Размещение приточки и вытяжки в противоположных углах исключит появление «мертвых», то есть непроветриваемых зон.

Пример естественной вентиляции дома

Межкомнатные двери не должны наглухо перекрывать проем, иначе вентсистема работать не будет. Следует либо оставить под ними просвет шириной в 15 – 20 см, либо установить двери со специальными вентиляционными отверстиями (закрываются декоративной сеткой).

В доме без подвала в верхней части фундамента ниже пола устраиваются закрытые мелкой сеткой отверстия — продухи, которые обеспечивают проветривание подпольного пространства.

Естественная тяга в вытяжном канале будет достаточной, если соблюсти следующие условия:

• внутренняя поверхность канала должна быть как можно более гладкой;
• наружные участки следует утеплить, чтобы проходящий по ним воздух остывал медленнее;

Канал на всем протяжении должен быть вертикальным, а выводить его нужно на как можно большую высоту.

Естественная вентиляция в деревянном доме

Вентиляция данного типа планируется и закладывается еще в период строительства деревянного дома. Вся конструкция основана на воздуховодах, с помощью которых отработанный объем воздуха выводится за пределы здания. Потоки в воздушных каналах циркулируют за счет различных значений атмосферного давления воздуха снаружи внутри здания, в частности на входе и выходе вентиляционных каналов. Также важна разность температур.

Важно! Скорость отвода отработанного объема воздуха зависит от высоты вентканала. Чем канал выше, тем циркуляция будет быстрее – так как давление атмосферного воздуха повышается с высотой.. Рекомендуется использовать все отводные каналы из одинакового материала, не шероховатого внутри, с одинаковым диаметром проходного сечения

Таким образом можно избежать излишнего сопротивления при движении воздуха, а также скопления пыли внутри отводов.  Приток воздушного объема происходит через естественные отверстия в доме из бруса – дверей, окон и т.п. Если объема, который циркулирует естественным образом недостаточно. То следует продумать варианты принудительного нагнетания воздуха

Рекомендуется использовать все отводные каналы из одинакового материала, не шероховатого внутри, с одинаковым диаметром проходного сечения. Таким образом можно избежать излишнего сопротивления при движении воздуха, а также скопления пыли внутри отводов.  Приток воздушного объема происходит через естественные отверстия в доме из бруса – дверей, окон и т.п. Если объема, который циркулирует естественным образом недостаточно. То следует продумать варианты принудительного нагнетания воздуха.

Естественная вентиляция при обустройстве и эксплуатации гарантирует следующие преимущества:

• Доступная стоимость.
• Легкий и быстрый монтаж.
• Простота обслуживания и очистки при необходимости.

Следует также описать недостатки данной системы для целесообразности выбора альтернативы:

• Невысокая эффективность.
• Уровень звукоизоляции дома из бруса снижается.
• Мощность работы не регулируется.
• В воздуховоды проникают грязь и насекомые, что создает прецедент для частой очистки, особенно в летний период.

Как сделать вытяжку

Вытяжка – это главное устройство вентиляции принудительного типа, которое обеспечивает отвод отработанного объема воздуха за пределы помещения принудительно. Вытяжка монтируется на общую систему вентканалов.

Если в систему монтируется только вытяжка, то насыщение свежим воздухом будет иметь естественный тип

Поэтому следует учитывать одно важное правило – объем отведенного воздуха должен заполняться равным объемом свежего воздуха. Соблюдение данного правила позволяет обеспечить наиболее эффективный КПД

Применение вытяжки позволяет реализовать следующие преимущества:

• Отработанная масса воздуха выводится более эффективно и быстро.
• Мощность установки может быть отрегулирована под параметры притока воздуха.

Важно! Недостаток системы заключается в том, что использование вытяжки увеличивает теплопотери.

Как сделать приток

Для обеспечения притока используется вентилятор, который способен компенсировать нехватку воздуха, циркулирующего естественным путем. Вентиляторы наиболее востребованы при возведении вентсистем в санузлах.

Максимальная эффективность вентиляционной системы заключается в снижении количества переходов, углов и перепадов диаметров внутренних сечений вентканалов. Кроме того, выход каналов должен быть на высоте не менее 500 мм над кровлей. Если сделать отвод ниже, то отведенные массы воздуха будут негативно воздействовать на поверхность кровли и ее целостность.

Монтаж вентиляторв характеризуется следующими преимуществами:

• Регулируется производительная мощность установки.
• Более интенсивный приток и сопровождение больших объемов воздуха.
• Высокая эффективность.
• Доступная стоимость.

Защита от влаги стен и потолка

Как уже упоминалось выше, в бревенчатом доме изолировать необходимо все плоскости. Простенки покрывают двумя слоями полиэтиленовой пленки либо любого иного полимера. Сверху можно наносить штукатурку или соорудить конструкцию из гипсокартона. В этом случае все зависит только от желаемого дизайна санузла.

В строениях такого типа специалисты рекомендуют выполнять подвесные системы потолков из гидрофобных материалов, проложив под ними все тот же полиэтилен. Такая конструкция станет надежной защитой перекрытий от проникновения влажного пара. Кроме того, за ней можно скрыть систему воздухообмена и электрическую проводку, что сможет повысить эстетику помещения.

Стены деревянного дома и обменные процессы

Дерево – великолепный органический материал для строительства. Только влагообмен деревянных конструкций не имеет ничего общего с воздухообменом. Речь идет о влагорегуляции. Человеческая кожа тоже чувствует в газообмене через влагообменные процессы, но также как и у дерева, процент газообмена здесь ничтожно мал. Воздухом, способным поддержать нормальную жизнедеятельность организма, дерево посредством регуляции влажностного режима, обеспечить человеческий организм не может.

Встает вопрос – как сделать вытяжку для идеального комфорта в доме. Идеальный вариант – устройство принудительной вентиляции. Она контролируемая, то есть управляема. И осуществляется с помощью механических приспособлений, обеспечивающих удобный микроклимат в помещениях.

Системы воздухообмена для деревянного дома

Вытяжные отверстия в полу

• Естественная. Комфортные условия проживания достигаются при часовой производительности аэрации 0,7 – 0,9 кубометров. Движение воздуха в системе обеспечивается за счет разности температур потоков.
• Принудительная. Объем циркулируемого воздуха за час составляет 3,0-5,5 кубических метров.

Особенности деревянных конструкций с естественными микрощелями в брусе или между досками, между деревянными оконными и дверными проемами, печкой (если есть) или камином уже на стадии строительства создают условия для эффективного естественного воздухообмена. Такая система вентиляции деревянного дома считается самым оптимальным вариантом воздухообмена.

Но рациональность применения установок с механическим нагнетанием (удалением) воздуха определяется для каждого объекта в индивидуальном порядке.

Приточная вентиляция в деревянном доме механического типа решает целый ряд задач:

• подает свежий наружный воздух;
• пропускает его через фильтры, отсекая загрязняющие вещества;
• подогревает движущийся по вентканалу воздушный поток;
• собирает и отводит из помещений отработанный воздух.

Как правильно закрывать продухи

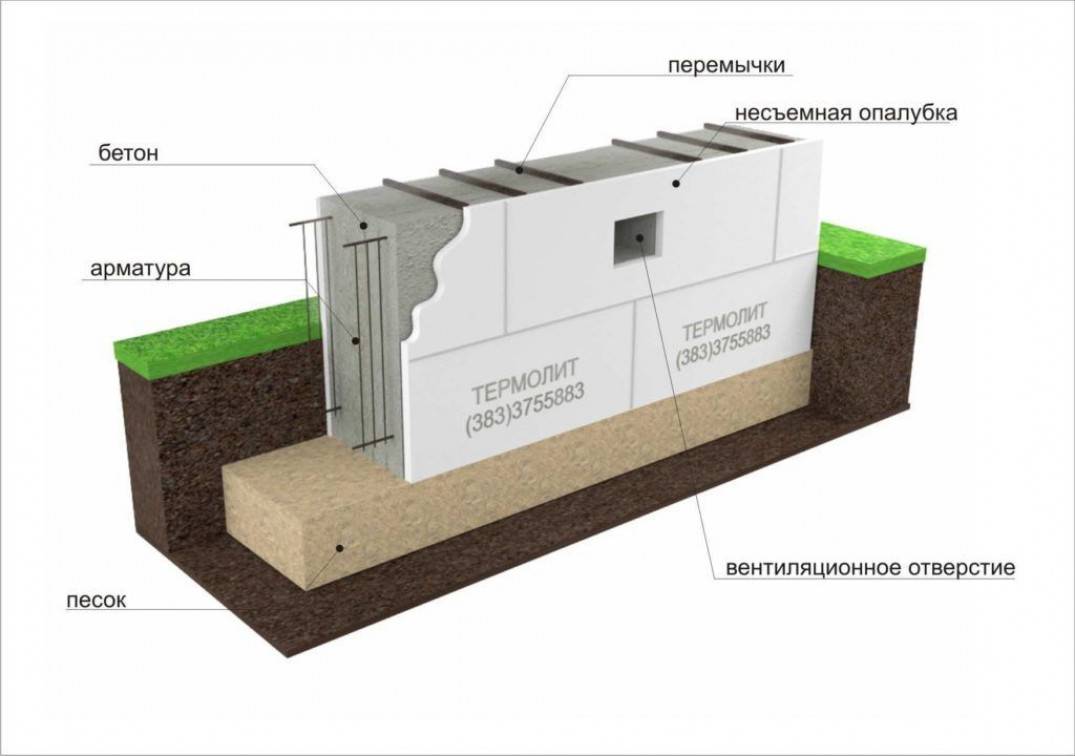

Для начала необходимо понять, что такое продухи и для чего они нужны. Продух — это небольшое отверстие в фундаменте, выходящее на улицу и позволяющее воздуху циркулировать в подполе или цокольном этаже. Они могут быть выполнены в виде трубы, выходящей из подпола вверх на крышу. Суть трубы та же – организация циркуляции воздуха.

Вентиляция стен и подпола очень важна для частного дома

Проветривание подвала и подпола необходимо по нескольким причинам:

1. Во-первых, как бы хорошо не была сделана гидроизоляция бетонного фундамента, он всё равно набирает в себя влагу. Такова физическая особенность бетона. А от воды он начинает стремительно разрушаться, в результате дом может перекосить на один бок отчего он может просто рухнуть. Таким образом, постоянное проветривание — необходимость для подвального помещения.
2. Во-вторых, проветривание помогает удалить из подвала вредные испарения из почвы. Например, считается крайне опасным для здоровья дышать парами радона. Также нужно помнить что в спертом воздухе быстро развивается плесень и другие виды грибков, разрушающих бетон.
3. В-третьих, проветривание позволяет поддерживать в подполе рекомендуемую температуру – больше 0 градусов. Это необходимо для сохранности бетона и деревянных элементов пола.

Можно купить в строительном магазине специальные заглушки для продуха необходимого диаметра. У них есть регулируемые клапаны и, установив их один раз, к данному вопросу можно будет не возвращаться.

В целом, особых правил закрытия отверстий для воздуха нет. Главное это сделать так, чтобы в него не попала вода. Если снег или тем более дождь может затечь в продух, то это грозит потопом. Поэтому нужно прокопать дренажную канавку отводящую воду от стены, где сделана вентиляция. Над отверстием желательно сделать щит, закрывающий его от дождя.

Обустройство продухов в построенном здании

Дом уже стоит, а про необходимость продухов забыли? Все можно исправить!

Необходимо выполнить один из двух вариантов.

1. Вырезать их самостоятельно. Для этого требуется иметь диск с алмазным напылением. Рассчитать и разметить будущие продухи. Вырезать отверстия, стороны останутся абсолютно ровными.
2. Вызвать специалистов. Все нужные расчёты они выполнят самостоятельно. Финансовый вопрос будет зависеть от толщины фундамента и материала, из которого он состоит.

Не потребуются продухи, если пол на первом этажа не будет завышен, а обустроен прямо на уровне земли. Под ним не будет влаги, а эксплуатационные свойства в таких зданиях значительно выше.

Какую выбрать схему вентиляции?

Итак, мы разобрались с тем, нужна ли система вентиляции под полом, и теперь остается решить, какую схему выбрать для конкретных условий. Есть несколько важных моментов, которые следует учитывать при выборе системы. Работа вентиляции во многом зависит от типа климата в конкретной местности, средней уличной температуры и пр.

В устройстве естественной вентиляции следует обязательно соблюсти главное правило: приточные отверстия расположены ниже вытяжных. Чем больше между ними высотное расстояние, тем эффективней действует система

Естественная вентиляция более эффективна зимой, так как именно в это время фиксируется большая разница между температурой внутри подпола и на улице, благодаря чему обеспечивается хорошая циркуляция воздушных масс.

Однако при еще большем понижении температуры существует вероятность чрезмерного увеличения воздухообмена, что тоже не особенно хорошо, так как может привести к промерзанию конструкций. Поэтому при значимом снижении температуры продухи нужно закрывать.

Если в доме устроена приточно-вытяжная вентиляция, вытяжку из подвала есть смысл подключить к общей схеме. Так отток воздуха будет стимулирован в любую погоду

Для обустройства комбинированной вентсистемы для небольшого по площади подпола достаточно будет установки одной трубы. Чтобы она могла обеспечивать и вывод, и прием воздушных масс, нужно ее разделить по вертикали на 2 канала.

Такие вентиляционные трубы продаются в строительных магазинах. На каждом канале ставится своя задвижка для регулировки интенсивности потока. Функционирование такой вентиляции проверяется достаточно просто: нужно приложить лист бумаги к выходным отверстиям по очереди.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Естественную вентиляцию определяет отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения естественной тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических приточных или вытяжных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляции она достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная вентиляция в частном доме не перестанет работать. Она может создать оптимальный микроклимат в доме, но не имеет механизма очистки воздушных масс от загрязнений и пыли. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться. Хуже всего естественная вентиляция работает в летнее время, так как перепад температур бывает достаточно сильный.

Вариант установки естественной вентиляции в частном доме подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс.

Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию в частном доме, понадобится специальное оборудование. Поэтому сам монтаж вентиляционной системы будет сложнее и обойдется дороже. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим в помещении и уровень влажности. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха в такой системе вентиляции обеспечивают специальными фильтрами для очистки воздуха.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависит от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в частном доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях оставляют естественную.

Советы опытных мастеров

Совет
Для эффективного функционирования системы естественной вентиляции важно поддерживать ее в чистоте. Если вы заметили, что воздух в помещении стал более спертым, нужно проверить работоспособность конструкции

Для этого нужно обеспечить приток свежего воздуха в комнату, открыв окно или форточку.

1. Прочистка приточных клапанов изнутри и снаружи здания.
2. Очищение вентиляционных решеток отверстий для вытяжки. Это особенно актуально на кухне, где часто образуется нагар и жирный налет.
3. В частном доме рекомендуется произвести очистку шахты вентиляции или дымоходной трубы, если таковая имеется.

установки вентиляции

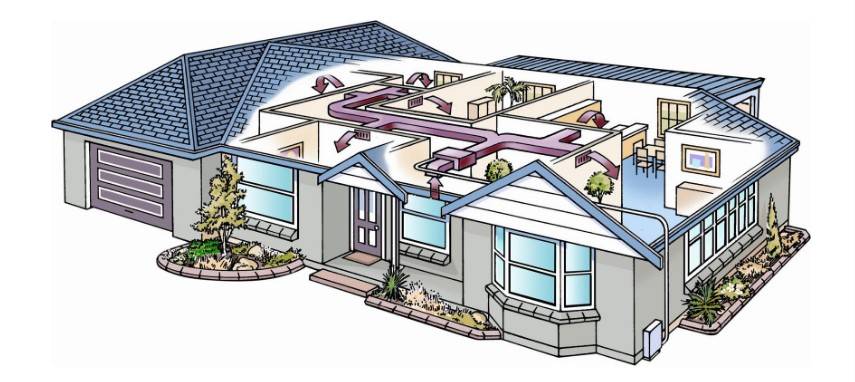

Автоматическая приточно-вытяжная (комбинированная) вентиляция

Универсальность этой системы вентиляции заключается в том, что работает она сразу в двух направлениях: на приток и на отток. Причем, сразу вентилируя все помещения в доме.

Здесь действует тот же рекуператор, но гораздо больших размеров и система вентиляционных каналов охватывает уже весь дом. Т.е. система вентилирования является полностью принудительной. Даже, если вы не будете открывать окна и двери, система будет вентилировать все помещения автоматически. Несомненным плюсом такой системы является возможность объединить функции вентиляции и кондиционирования воздуха.

• Существенный недостаток комбинированной вентиляции — это зависимость от электроэнергии. Если её отключают, то система перестаёт работать.
• Система воздуховодов, прокладываемая под потолком «съедает» 20-30 см высоты. Поэтому такую систему вентиляции нужно продумывать на стадии проектирования. В случае строительства дома из бревна нужно закладывать на это 1-2 венца. А это уже существенные финансовые вложения, порядка 100-150 тысяч рублей для дома в 100 кв. метров.
• Сама система вентиляции обойдется в 300-500 рублей в минимальной комплектации.
• Если дом уже построен — проблематично устройство такой системы. Вентиляционные трубы будут очень портить внешний вид.

Расчет вентиляции.

Наиболее важными факторами, влияющими на результат расчета вентиляции, выступают:

• количество постоянно находящихся в доме людей;
• площадь дома;
• объем воздуха во всех помещениях.

Также следует учитывать и то, что практически вся электрическая техника и бытовые приборы (например, газовая плита), работающие в наших жилищах, уменьшают количество чистого воздуха в них. При расчете вентиляции учитывается и то, в каких помещениях потребуется наиболее частый воздухообмен.

Существует несколько способов данных вычислений, но некоторые из них требуют определенных знаний и навыков использования специальных диаграммам и таблиц. Расчет и проектирование системы вентиляции осуществляется в соответствии с действующими государственными нормативами (СНиПы, САнПины, ДБНы, ГОСТы), специально рассчитанными согласно санитарных норм и особенностей инженерно-технических сооружений. Чаще всего используются такие виды расчетов: по площади, санитарным нормам, кратности.

Для подсчета нормативной величины воздухообмена проще всего воспользоваться легким способом его определения: по площади. Его используют для определения величины воздухообмена в жилых домах. Он производится исходя из того, что согласно принятым нормам в таких помещениях следует на 1 м2 площади подавать 3 м3/час приточного воздуха. В нем не учитывается количество проживающих людей. При таких вычислениях нужно найти произведение общей площади дома и нормы воздуха. Например, площадь всех помещений в доме составляет 120 м2. Чтобы получить величину требуемого воздухообмена в час, производим вычисление: 120 х 3 = 360 м3/час.

Расчет по кратностям воздухообмена намного сложнее предыдущего расчета. В вычислениях используются несколько показателей. Такой расчет может произвести только специалист. Результатом произведенных вычислений является кратность воздухообмена, показывающая, сколько раз в течение часа воздух полностью заменяется на новый. При этом для разных помещений используются различные нормативы.

При расчете по санитарным нормам помимо показателей, полученных при вычислении воздухообмена по кратности, еще используются нормативы, исчисляемые в м3/час на одного постоянно прибывающего в помещении человека. Данный расчет также дифференцируется для разных помещений (кухня, спальня, кабинет и т. д.). В конечном итоге все полученные данные суммируются, и получается общая величина необходимого воздухообмена.

При вычислении воздухообмена разными способами результаты немного отличаются друг от друга количеством воздуха. Но при этом все варианты расчетов вентиляции являются правильными, поскольку соответствуют существующим нормам. является самым простым и понятным, поэтому его самостоятельно выполнит любой человек.

Как правильно утеплить дом снаружи? – здесь больше полезной информации.

Выбор сечения вентиляционного канала.

После вычисления воздухообмена выбирают схему воздуховода и производят расчет каналов вентиляции. В продаже представлено 2 типа жестких воздуховодов. Одни из них прямоугольные, а другие — круглые. В первых должно соблюдаться соотношение сторон канала. Оно составляет 3 к 1. При механической вентиляции скорость воздуха в канале должна составлять 5 м/с, в ответвлениях – 3 м/с, для естественной вентиляции этот показатель составляет всего 1 м/с. Для определения сечения канала существует специальная диаграмма, учитывающая такие показатели, как скорость и расход воздуха. При нормативном воздухообмене в 360 м3/час при принудительной вентиляции необходимо выбирать воздуховоды сечением 160 х 200 мм (квадратный канал) или d 200 мм (для круглого вентканала).

Вас заинтересует эта статья – Механизированная штукатурка стен. Штукатурная машина.

Системы вентиляции подвала

Самый распространенный вариант устройства подвального помещения подразумевает расположение погреба под основными комнатами частного дома. В этом случае применяется два варианта устройства вытяжки:

1. двухканальный;
2. одноканальный.

Первый используется чаще всего. Он имеет ряд преимуществ в части обслуживания большего по площади помещения погреба.

Устройство двухканальной вентиляции

Технология проветривания при двух точках притока и оттока не имеет сложностей в монтаже воздуховодов.

Вентиляцию подвала при идеальном развитии строительного процесса дома следует рассчитывать на этапе начала стройки. Так вы обойдётесь меньшими финансовыми и трудозатратами.

Приточная труба воздуховода.

Устройство притока обеспечивает поступление воздушных масс из окружающей среды, посредством забора воздуха через приёмное отверстие (продух). Продух располагают чаще всего у боковой стены основного здания – возвышение над уровнем домовой отмостки должно составлять 20-30 см.

Само отверстие в трубе закрывают вентиляционной решёткой. При необходимости решётку можно снабдить осевым вентилятором. Воздуховод прокладывают через основание дома, подвальное перекрытие и вводят в подвал. Выходное отверстие вентиляции протягивают почти до пола погреба, отступая 15-20 см. Благодаря такому расположению вентиляционного канала прохладный воздух с улицы попадает в воздуховод, проходит по нему и попадает в подвал у самого пола. После этого происходит его постепенное нагревание и вытеснение верхних слоёв теплого и увлажненного воздуха из подвального помещения через вытяжной трубопровод.

Система оттока загрязнённых масс.

Ее располагают в противоположном углу помещения погреба, по диагонали относительно приточной трубы. Главным принципом является необходимость захвата подогретого воздуха. Это достигается за счёт размещения входа трубы под самым потолком подвала (10-15 см от него). Далее канал вытяжки проходит через потолок основного здания, через чердак на крышу.

В зависимости от формы крыши и от преобладающей розы ветров необходимо добиться условий, при которых ветер будет направлен на установленный предварительно дефлектор над вытяжной трубой. Дефлектор нужен в любом случае, так как он защищает трубу от попадания в неё атмосферных осадков. Также он дополнительно создаёт отрицательное давление под крышкой, благодаря которому поток воздуха в трубе усиливается.

Вытяжной канал следует оборудовать в несколько слоёв для создания необходимого утепления. Для этого на стадии планирования помещений и инженерных сетей дома:

• монтируют кирпичный или деревянный колодец для трубы вентиляции погреба;
• выбирают место для прокладки утеплителя между колодцем и трубой;
• обертывают саму трубу специальным утеплителем, который не будет впитывать влагу.

Утеплять вытяжной воздуховод нужно для того, чтобы в холодный период времени не получить конденсацию воздуха за счёт резкого охлаждения.

 Одноканальная вентиляция

В редких случаях, когда площадь погреба меньше 5 кв.м., можно объединить каналы притока и оттока кислорода в одной трубе. Это основной принцип работы данной системы и главное отличие от двухканального расположения. Трубу разделяют перегородкой, посредством которой получается два канала циркуляции: один на приток, второй на вытяжку.

Устройство вентиляции

Вентиляция в цокольном этаже должна состоять из отверстий через каждые несколько метров стены, а если дом располагается в низинной местности, продухи в цоколе должны быть расположены чаще.

Чтобы исключить образование сквозняков в подвальной части здания, система вентиляции должна состоять из труб, которые обеспечивают приток и вытяжку воздуха. При этом приточная труба должна располагаться ниже, а вытяжная – под самим перекрытием. Продухи в ленточном фундаменте следует оборудовать обязательно, если между лагами и землей образуется закрытое пространство. Естественно, что их лучше предусмотреть еще при закладке фундамента. Однако если по каким-то причинам это сделано не было, то придется потрудиться, так как для устройства отверстий в бетоне необходимо применить специальное оборудование.

Продухи в цоколе частного дома необходимо располагать на некотором расстоянии от поверхности грунта, чтобы циркуляция воздуха была надежной, не допускала скопление влаги и образование плесени в подпольном пространстве. Чтобы обустроить отдушины в фундаменте из кирпичной кладки, следует на 3-4 ряду кладки установить опалубку или трубу с сечением, достаточным для вентиляционного отверстия.

Вентиляционные отверстия в фундаменте

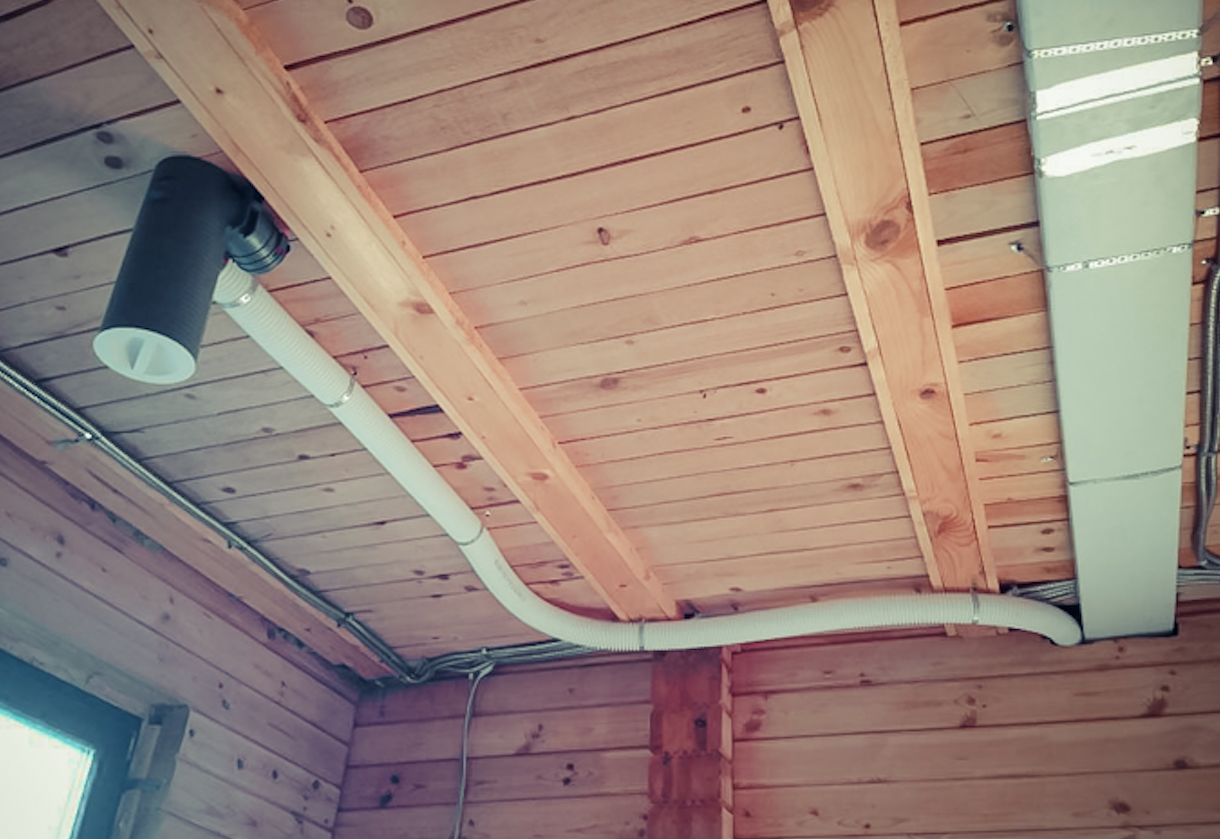

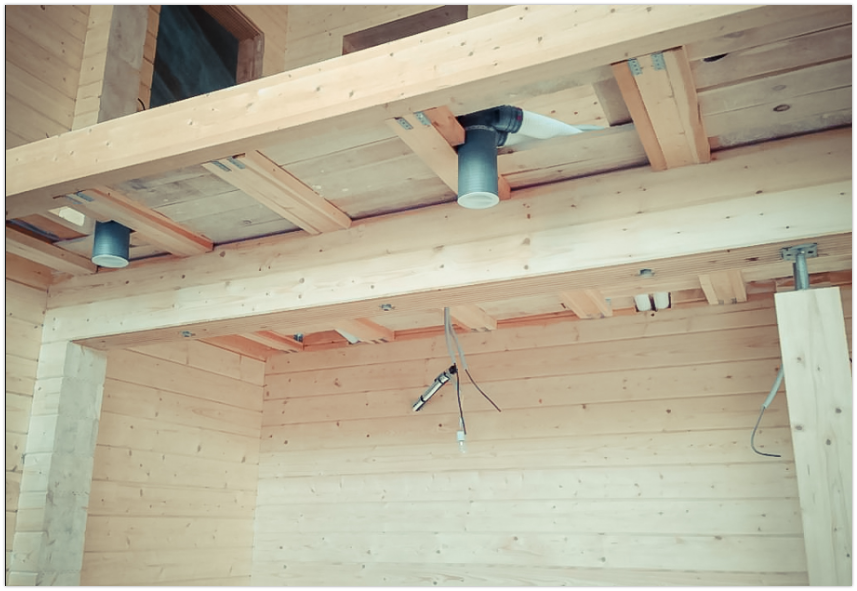

Типы вентиляции в деревянных домах

Перед тем как сделать вентиляцию в деревянном доме, необходимо тщательно ознакомиться с нюансами. Проектировка вентиляции – важный этап перед началом строительства дома.

Обращение к существующим строительным нормам поможет правильно сделать вентиляцию. Нужно ориентироваться на нормы СНИП, касающиеся скорости воздухообмена всего строения и отдельных его комнат. В обычной комнате, гостиной, спальне или др. обязательно следует придерживаться нормы в 30 м³/час.

Для помещений, находящихся в условиях повышенной влажности – 40-70 м³/час.
Не менее важно учитывать планировку брусового строения. Наличие перегородок, отдельной мебели и оборудования, а также основное место отдыха жильцов влияют на выбор места под вентиляционные окна, вытяжки или даже отдельные воздуховоды

Для жилищ, сконструированных дерева, чаще всего применяются:

• естественная вентиляция;
• принудительная вентиляция;
• системы вентиляции приточного типа.
