Как схема системы вентиляции зависит от типа постройки
- Вентиляция в русской бане из деревянного сруба (бруса) прекрасно функционирует при правильном расположении отдушин за счёт естественной циркуляции потоков. Регулирование осуществляется с помощью задвижек, а просушивание — простым проветриванием через открытые двери.
- Строительство каркасной бани с применением паро- и теплоизоляции создаёт герметичность конструкции. Правильным выбором для каркасной бани будет схема вентиляции №2, при условии закладки её составляющих ещё при строительстве.
- Естественной вентиляции воздуха в кирпичной бане, а также в бане из пеноблоков быть не может. Это требует повышения в несколько раз эффективности его вентиляционной системы. Кирпич — материал теплоёмкий, что повышает расход топлива для достижения оптимальных температур.
Гигроскопичность материала требует особой интенсивности движения воздуха для полного просушивания стен, иначе кирпич или пеноблок быстро разрушится.
Оптимально — монтаж воздуховодов и все технические отверстия вентиляции заложить на стадии строительства.
В процессе армирования бетонного фундамента можно закрепить асбестовые трубы как воздуховоды, расположив их выходы с противоположных сторон постройки. Поскольку кирпичные бани строят из расчёта на большое количество людей, актуально будет позаботиться об устройстве принудительной вытяжки. Стандарты вытяжной системы требуют обновления воздуха в банном помещении 3-5 раз за час.
Правильным подходом является учёт особенностей, расчет вводных и выбор схемы системы вентиляции ещё на стадии разработки проекта. Сложнее дополнять постройку элементами и конструкциями, необходимыми для правильного воздухообмена. Но практика показывает, что с этой задачей может справиться толковый мужчина, имеющий навыки работы с инструментами и знакомый с азами строительных работ. Главное — поставить цель и вовремя находить ответы на возникающие вопросы.
Мы дополнили статью видео-материалом, в котором наглядно показано, как можно сделать вентиляцию в парилке бани своими руками:
Параметры отверстий вентиляционной системы
Габариты отверстий будут зависеть от параметров каждого индивидуального помещения:
- парильной комнаты;
- предбанной;
- моечной;
- зоны отдыха.
Вы должны точно рассчитать не только параметры этих отверстий, но и возможность удобного доступа к ним. Последнее необходимо для того, чтобы вы в любой момент могли их заменить или отремонтировать. Чтобы можно было регулировать просветы в вентиляционных проемах, на них стоит установить специальные задвижки-дверцы и решетки.
Стоит также сразу учитывать то, что при огромных габаритах отверстий для вентилирования будет проблематично обогреть помещение и довести температурный режим до нужного показателя. И тем более сложно будет поддерживать постоянную температуру. В результате вы получите огромный перерасход топливных материалов и электричества. Или же возникнет трудность регулирования сечения каналов системы вентиляции. Другими словами, расстояния на которое придется открывать вручную в каждом отверстии.
Важно: параметры окошка для вентиляции рассчитываются, выходя из таких показателей – 24 см2 х 1 м3 объема помещения, которое вентилируется. Еще чтобы обеспечить достаточную тягу свежей воздушной массы снаружи нужно делать вытяжной проем больше приточного
Если же площади проемов для вентиляции не хватает, то все показатели могут повыситься до опасного уровня – температура, угарный газ, влажность.
Важно правильно рассчитать все величины
Способы повышения мощности вентиляции
Мощность вентиляции этого типа удается повысить простыми способами. При внутреннем расположении зольника печь в парилке окружается небольшим возвышением. При этом ближайший к ней воздух прогреется быстрее, что повысит скорость его оборота и эффективность работы вентиляции. Если зольник размещается в комнате отдыха, закрытая часть печи обычно смещается в парную.
Под полом парилки удается расположить дополнительную трубу, отводящую отработанный воздух. Далее противоположный конец этого вытяжного канала подводится под зольник. Этот прием позволит удалять воздух из помещения быстрее, чем это делает вытяжка в парной. При невозможности повысить эффективность вытяжной канал в любом случае оставляется в качестве дополнительной вентиляции.
Вентиляция фундамента, полов и вспомогательных помещений

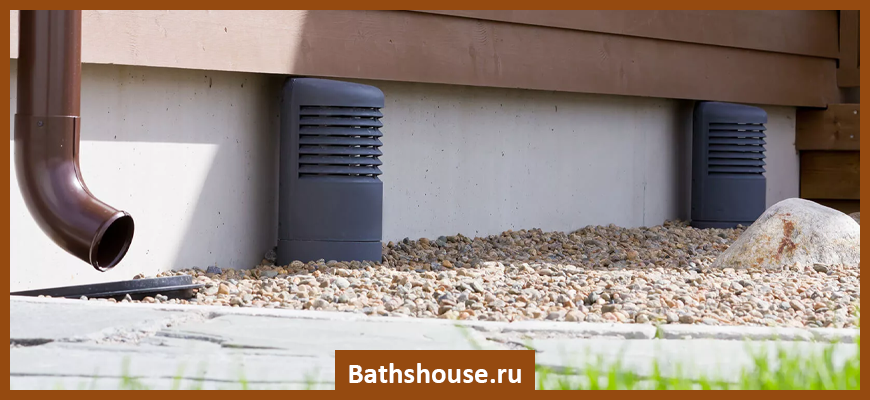

Качественно налаженная вентиляция фундамента гарантирует отсутствие плесени и грибка, предотвращает гниение постройки. Это значительно продлевает срок ее эксплуатации. Стандартный диаметр отдушин составляет 110 мм. Они проделываются по всем стенам помещения (друг напротив друга) для хорошей циркуляции воздуха. Можно превысить отметку в 110 мм, регулируя в дальнейшем количество поступающего потока заслонками и решетками. Поэтому вопрос того, как сделать вытяжку в бане, чтобы не было сырости, без помощи профессионалов решаем. Просто следует проектировать сеть еще при армировании фундамента.
Полы
Вентиляция моечной и парилки тоже должна быть устроена грамотно. Эти комнаты требуют тщательной сушки после проведенных процедур, чтобы не появился затхлый запах и не портились покрытия. Для этого нужно соорудить сток воды в щели между досками (0.5-10 мм), обеспечив отвод лишней влажности через вентиляционную трубу под сооружением. Чаще всего ее выбирают из асбестоцемента, располагая в углу помывочной. Главное верно рассчитать угол наклона отверстия, чтобы вода стекала без проблем. Дополнительно устанавливается дефлектор, который выводится на крышу.
В теплых регионах некоторые обходятся и без монтажа вентиляционной трубы, если зимой температура воздуха относительно высокая. Стоки могут уходить просто под землю или подготовленную дренажную сеть. Учитывайте свой бюджет, и делайте лучшую вентиляцию в бане, отвечающую запросам.
Вспомогательные помещения
- Чердак. Одного окна для проветривания недостаточно. Здесь надо установить приток под кровельным навесом, а отток – на коньке, чтобы воздушные массы проходили снизу вверх по двум параллельным стенам.
- Помывочная. Оптимальным вариантом будет принудительная система вентилирования, направляющая потоки в тамбур.
- Подвал. Тут стоит предусмотреть расстояние между стенами и утеплителем во избежание появления конденсата. В основном владельцы отдают предпочтение принудительной вентиляции, поскольку естественная не подходит из-за невозможности монтажа отверстия в полу.
- Душевая. Если в остальных комнатах вентилирование налажено правильно, хватит монтажа продушин в потолке или вверху стены. То же самое выполняют в санузле.
- Предбанник. Подойдет приточно-отточная сеть. Также спасает окно для лучшей циркуляции.
Виды вентиляции
Выбор вентиляции в бане зависит от предпочтений владельца, размеров парной и климатических условий. Вентиляция значительно увеличивает срок службы строения, так как выветривает влагу и бактерии, которые являются побудителями грибка.
Несколько лет назад считалось, что в парной достаточно форточки, чтобы проветривать баню после каждого помещения, однако сейчас вентиляция в бане набирает популярность. На их монтаже и производстве начали специализироваться крупные компании, также возможна установка своими руками. Существует два вида: принудительная и естественная.
Естественная система вентиляции
Принцип работы основывается на резком перепаде температур и атмосферного давления между помещениями. Данный способ вентиляции очень эффективный, но имеет свой нюанс. При проектировании стоит учесть, что в парной температура намного выше и половицы могут оставаться холодными. Избежать этого можно, если при проектировании разделить потоки воздуха на несколько вытяжек.
Принудительная вентиляционная система
Позволяет регулировать температурный режим и влажность внутри парной при помощи электронной системы. Приток воздуха включается и выключается по желанию.
Основным минусом данного вида является высокая цена и вероятность забыть отключить вентилятор после парения, из-за чего возможно возгорание проводки. Как правило, принудительную вентиляцию монтируют и производят специализирующиеся компании, установить ее своими руками, не имея опыта достаточно сложно.
Комбинированная вентиляция
Основывается на работе вентиляторов, которые образуют эффект естественной вентиляции
При приобретении устройств важно обратить внимание на проводку, она должна быть герметичной и влагозащищенной
Типы и виды вентиляции
В зависимости от конструктивных особенностей бани и предпочтений владельца возможна организация вытяжки различных видов.
Естественная
Естественный воздухообмен считается дешевым, но эффективным методом проветривания. Места для вытяжных проходов нужно определять, учитывая площадь комнаты, расположение очага и материал, применяемый для облицовки помещения.
Однако независимо от нюансов строительства, мастера рекомендуют устраивать вытяжное отверстие на высоте 0,25-0,3 м от потолка, а приточное – на аналогичном расстоянии, но уже от пола. Их размеры должны составлять 0,25-0,4 кв.м.
Чтобы исключить ускоренный воздухообмен, вызывающий снижение температуры, на каждую отдушину нужно установить вентиляционный клапан.
В целях эстетичности, для придания декоративного вида на проемы закрепляется решетка.
Такая схема используется для моечной, но не парной. В последней вытяжные и приточные проходы обязаны быть на равной высоте от напольной поверхности.
Подобный подход обеспечит нагревание проникающего воздуха, его подъем с последующим вытеснением остывших масс, которые будут опускаться и выводиться через проходы на улицу. Отдушины нужно устраивать так, чтобы приточные каналы находились рядом с каменкой, а вытяжные – с противоположной стороны помещения.
Принудительная
При устройстве принудительной вентиляции бани на каналах устанавливаются вентиляторы. Подобный метод способствует эффективному проветриванию и часто используется, когда присутствует парогенератор.
Для быстрого поступления в парилку кислорода мастера советуют обустраивать проходы по диаметральной схеме относительно друг друга. При монтаже вентиляторов нежелательно организовывать вытяжные и входные каналы на равном расстоянии от пола (или потолка). Это позволит избежать скопления остывших воздушных масс внизу, а жарких – вверху.
Из недостатков принудительной вытяжки – необходимость качественной защиты корпуса вентилятора, т. к. влажность и повышенная температура часто приводят к выходу оборудования из строя.
Кроме того, приборы должны устанавливаться с соблюдением техники безопасности, в т. ч. не иметь оголенных проводов во избежание поражения электрическим током.
Комбинированная
Комбинированная вентсистема в бане подразумевает одновременно естественный и принудительный виды вытяжки. Подобная схема наиболее результативна, так как правильно устроенная система способна обеспечивать качественный воздухообмен независимо от погоды, ветра и пр.
Через дымоход

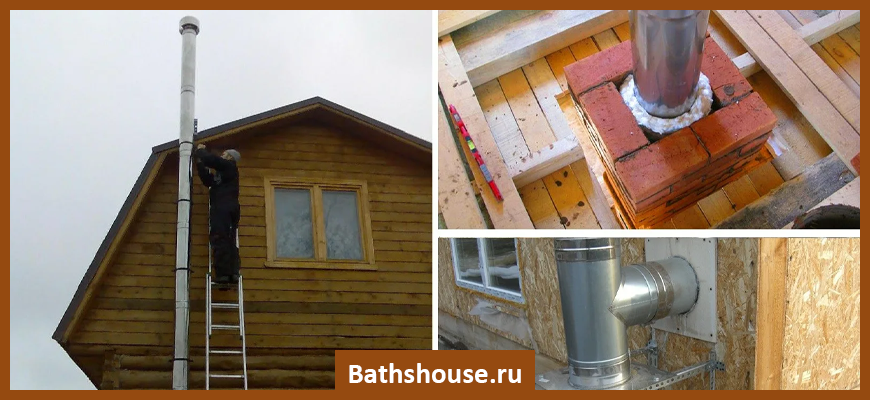

Когда в парилке устроена топка печи с поддувалом, она будет выводить углекислый газ через дымоход, т. к. при сгорании топлива появляется тяга.
Однако работа подобной системы зависит от притока воздушных масс извне, который можно обеспечить несколькими методами:
- периодически приоткрывать комнату;
- высверлить в двери (либо когда сруб ничем не отделан – между нижними венцами) щель размером 1-2 см;
- проделать проходы в стене, противоположной очагу, на расстоянии 0,25 м от напольной поверхности.

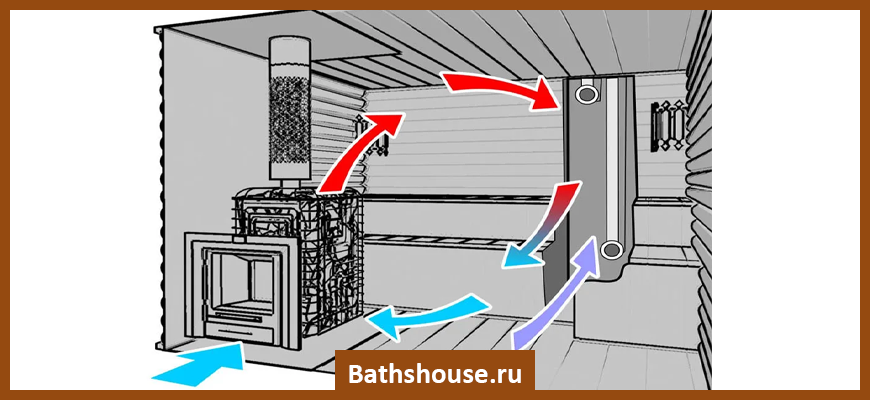

Принцип функционирования приточной вентиляции в том, что холодные массы, проникающие в парилку, движутся к источнику тепла, вытесняют уже подогретый воздух вверх.
Последний, перемещаясь по комнате, остывает и опускается, затем затягивается в поддувало и устремляется в дымоходную трубу. Так осуществляется вентиляция комнаты.
Однако подобная схема эффективна только при хорошей тяге, а при отсутствии процесса горения воздухообмен прекращается совсем.
Через продухи
Чтобы исключить зависимость воздухообмена от функционирования печи, для притока кислорода и вытяжки угарного газа в стенах предусматриваются специальные проходы.
Причем мастера рекомендуют соблюдать следующие правила:
- вытяжной канал находится практически под потолком, т. е. там, где характерно скапливание горячих масс;
- приточный проход организуется на расстоянии 0,2 м над напольной поверхностью (на противоположной от вытяжки стене).
Сечение вытяжного канала всегда больше, чем приточного. Длина между отверстиями, если измерять по вертикали, равна 1,5-2 м.
Оптимальное положение приточного прохода вентиляции – под печью либо за ней.
Поток, поступая в сауну, моментально начнет нагреваться, тесня горячие воздушные массы к потолку и в сторону вытяжки.
Такая схема позволяет избежать возникновения в помещении участков с резкими перепадами температурного режима. При необходимости на каждый проем устанавливается клапан.
Устройство и принцип функционирования приточно-вытяжной схемы
Организовать такую систему несложно, главное – разобраться в работе основных ее составляющих элементов.
Создание приточных отверстий
Если говорить о парной, то в ней приточные отверстия нужно монтировать на стенах у пола, а также возле печи. Так холодный воздух с улицы сможет быстрее прогреваться. К тому же, это не даст непрогретому воздуху попадать в место, где человек парится.
Установка вытяжки
Отверстия для вытяжки всегда делаются на стенах с противоположной стороны от приточных каналов. В парилке таких вытяжек должно быть две, одна – на уровне 1 мот пола, а вторая – под потолком (прочитайте: “Как сделать вытяжку в бане – проектирование и монтаж вентиляции”). Между собой они соединятся коробом. Чтобы на силу вентилирования не влияла сила ветра и высота фановой трубы, дополнительно следует установить вентилятор.
В общем, обустраивая такую схему вентиляции, для контроля микроклимата и потоков воздуха, следует вмонтировать регулируемые заслонки (то есть затворки или шиберы).
Вентиляция комнаты отдыха
Предбанник, тамбур и другие помещения, используемые в качестве раздевалки или комнаты отдыха, как правило располагаются далеко от зоны с повышенной влажностью и температурой и в принудительном вентилировании не нуждаются. Для обеспечения естественного воздухообмена достаточно заложения обычных отверстий для притока свежего и отвода отработанного воздуха. Их число и сечение рассчитываются исходя из объема помещения и стандартной потребности в трехкратном обмене воздуха (от 30 м3/час для помещений с площадью более 20 м2 и от 3 м2/час на 1 м2 для небольших зон отдыха). Помимо изначально заложенных отверстий естественное проветривание зоны отдыха обеспечивают окна с фрамугами и двери.
Исключение делается для предбанников, вплотную примыкающих к парилкам и комнат отдыха с плитами для готовки еды. В этих случаях системы вентилирования делается комбинированной или принудительной, с выводом влажного воздуха через общий воздуховод в душевой или санузле или непосредственно наружу. Участки с повышенной влажностными нагрузками (а именно – смежные стены с парилкой) при этом по возможности утепляются.
Вне зависимости от выбранного типа системы отверстия рекомендуют закрывать изнутри регулируемыми заслонками, с наружной стороны – решетками от насекомых. При отсутствии воздуховодов вытяжные отверстия не рекомендуют размещать в стенах, соседствующих с туалетами или выгребными ямами на улице.
По аналогии с остальными элементами системы вентиляции в бане отверстия или каналы в зоне отдыха стоит закладывать на этап проектирования здания или пристройки.
Естественная или принудительная?
Для того, чтобы ответить на вопрос: естественная или принудительная вентиляция для парилки – следует разобрать в каждом из типов.
Естественный микроклимат образуется самостоятельно при наличии запланированных отдушин (проемов), либо щелей, когда в строении запускаются процессы конвекции воздуха, описанные выше.
К плюсам можно отнести: дешевизну реализации, отсутствие постороннего шума/вибраций от работающих устройств и использование природных особенностей. Возможные сложности: ошибки в размещении отверстий, как следствие: отсутствие тяги (обратное – появление чрезмерных сквозняков); проникновение посторонних (с большой долей вероятности – неприятных) запахов с улицы.
Принудительная вентиляционная система использует оборудование и материалы, создающие искусственное движение воздуха в необходимом направлении. Регулируется специальными блоками управления. Это весьма дорогое решение, требующее грамотного проектирования и дальнейшей реализации. При правильном размещении гарантировано обеспечивает размеренную циркуляцию воздушных потоков.
Встречаются комбинированные типы для бани: вентиляция парилки, объединяющая оба этих направления и обладающая плюсами и минусами каждого варианта.
Если вы решили заняться вентиляцией самостоятельно, но лучше остановится на естественной – она больше соответствуют духу бани, чем применение замысловатых устройств. Однако, мы вас не отговариваем от применения принудительной приточно-вытяжной вентиляции.
Виды вентиляции в бане
Вентиляция сауны зависит от планировки и объема помещения. В зависимости от размера здания, в бане или сауне может быть организован естественный воздухообмен, принудительный или же комбинированный.
Схемы вентилирования разных помещений бани отличаются. Поэтому для каждой комнаты составляется свой план монтажа системы вентиляции.
Естественный воздухообмен
Варианты естественной вентиляции в бане
Естественная вентиляция зависит от того, какая температура в здании и на улице
Для того чтобы естественный воздухообмен был эффективным, важно правильно разместить приточные и выходные отдушины в бане
Внешний воздух должен входить в помещение возле печи через окошко, расположенное на высоте 25 см от пола. Вытяжное окошко рекомендуется размещать на стенке напротив, ниже потолка на 25 см.
Естественный воздухообмен не очень подходит для парилки, так как возле потолка накапливается теплый пар, а ближе к полу – более холодный.
Но если правильно спланировать все нюансы установки данного вида вентиляции в помещении, можно успешно отрегулировать движение воздушных потоков для получения желаемого результата.
Принудительная вентиляция
Принудительная вентиляция в сауне или русской бане обеспечивается специальными приборами, которые контролируют температуру и подачу воздушных масс в помещение.
Принудительная вентиляция в бане монтируется с помощью правильно расположенных отдушин и вентилятора. Такой вид циркуляции воздуха рекомендуется использовать для бань, размещенных внутри дома.
Когда вытяжка для бани не может быть размещена на внешней стене, прокладывается специальный длинный канал с нужными элементами. С помощью вентилятора воздух будет правильно циркулировать в помещении.
Для принудительной циркуляции воздуха в бане важно правильно подобрать вентилятор. Он должен:
- иметь гидроизоляцию элементов электросхемы и защищенные механические детали;
- выдерживать высокую температуру;
- иметь нужный диаметр и мощность, достаточную для помещения определенных размеров.
Перед монтажом принудительной системы циркуляции воздуха в сауне важно тщательно продумать все нюансы, а также провести все расчеты согласно составленной схеме
Способы устройства принудительной вентиляции
Современные бани могут размещаться в доме, быть пристроенными и иметь общие с основным строением стены. В таких помещениях обеспечить естественную вентиляцию сложно, особенно, если баня имеет много функциональных помещений.
Вентиляция в парилке русской бани устраивается принудительно, для этого применяют вентиляторы вытяжного или приточного типа. Приборы создают искусственные потоки воздуха, заставляют их двигаться быстро. Принудительная вентиляция бывает:

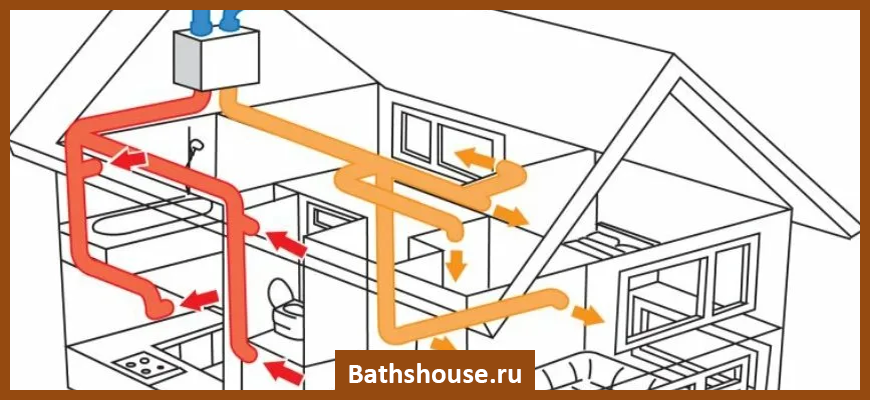

- Приточно-вытяжной, когда применяют оборудование и вытяжного, и приточного типа.
- Вытяжной: вентилятор вытягивает воздух наружу, создавая в комнате эффект разреженности. Недостаток компенсируется естественным поступлением воздуха с улицы, который занимает освободившийся объем.
- Приточной, когда вентилятор нагнетает воздух с улицы, создавая излишек газов в помещении. Под создаваемым давлением отработанный воздух выталкивается наружу.
Выбирая, какой тип вентиляции поставить в русской парной, учитывают потребности. Приточно-вытяжное оборудование создает интенсивный воздухообмен, в небольших банях этого не требуется. При использовании одной приточной вентиляции воздух не успевает прогреваться до нужной температуры. Чаще всего бани и парилки оборудуют вентиляционными системами вытяжного типа.
Схемы принудительной вентиляции
В парной, имеющей только одну наружную стену, продухи возможно оборудовать только на ней. В этом случае, а также когда нужно освежить сразу несколько помещений, придется делать принудительное вытеснение воздуха. Чтобы поступающий свежий воздух сразу не уходил в вытяжное отверстие, применяют одну из схем:
- Печь ставят напротив «приточки». Вытяжку монтируют как можно выше от пола, можно и в потолке. Если чердак жилой, делают воздухоотвод и выводят его на крышу. Как это работает: холодный воздух, попадая в помещение, сразу движется к отопительному прибору. Нагреваясь, он поднимается вверх, уступая место следующей порции холодной массы с улицы. Теплый воздух поднимается наверх, всасывается вентилятором, выходит наружу.
- Второй вариант подходит для парилки, которая имеет общую стену с помещением без топки. Вытяжное отверстие монтируют не под потолком, а ниже, на противоположной стене от приточного. Канал, по которому выходит горячий воздух, прячут в стену, он попутно обогревает смежное помещение. В этой комнате предусматривают свою индивидуальную, возможно, естественную вентиляцию.
Оба способа принудительного вентилирования имеют недостаток – холодный воздух, который устремляется от приточного отверстия к печи, пересекает комнату и холодит пол. Поэтому воздухообмен совершают, когда людей в парилке нет, а в остальное время отверстие закрывают задвижкой.
Выбор вентилятора
Оборудование для помещений с особыми условиями должно отвечать требованиям безопасности. Поэтому выбирают приборы, которые выдерживают жару, повышенную влажность, колебания температур. С чего начать:
- Выбор вентилятора совершать среди приборов для бань и саун. Выполненный из стеклонаполненного полиамида, прибор для бани выдерживает температуру до 180 °, при этом сохраняет функциональность. Мотор имеет специальную влагозащиту, а также подшипники, которые обеспечивают 30 000 часов работы.
- Нужно знать площадь помещения, чтобы произвести расчет мощности вентилятора. Площадь исчисляют по формуле S = l * b * h (длина*ширину*высоту). Полученное число умножают на 5 (коэффициент воздухообмена, рекомендуемый для бань). Например, площадь комнаты 12 м2. 12*5=60 м3/ч. Выбирать вентилятор с избыточной мощностью – неправильно, в банях это опасно. Кроме того, использовать вентилятор нужно согласно инструкции.
- Облегчить вентилирование поможет прибор с таймером. Опция периодически включает и выключает вентилятор, регулирует мощность.
- Встроенные датчики влажности и температуры в авторежиме включают вентилятор только тогда, когда показатели настроек достигнут определенных значений.
В зависимости от системы, вентилятор устанавливают прямо в отверстие вытяжки или на стену за ней.
