Домашний турник своими руками: чертежи, схемы, фото

Рекомендации профессионалов

Профессионалы выделяют турники на фоне других гимнастических снарядов за их простоту и эффективность.

Мы ежедневно выполняем широкий диапазон движений, включая стоячие, ходячие, толкающие, тянущие, скручивающие, поворотные и другие. Благодаря улучшению вашей функциональной силы посредством динамических сложных упражнений, таких как подтягивания, вы укрепите связи между нервными и мышечными системами.

1. Улучшение осанки. Когда вы укрепляете мышцы спины и ядра, улучшается осанка. Когда ваше положение улучшается, вы становитесь длиннее и стройнее.
2. Снижение боли в спине. Многие люди сидят на диске, чтобы работать, сидят перед компьютером весь день, а затем сидят дома. Вы даже можете сидеть на диване, когда будете дома. Все это кумулятивное сидение увеличивает физиологическую нагрузку на спину. Укрепляя мышцы спины и ядра подтягиванием, вы уменьшаете свои шансы на будущую боль в спине и травму.
3. Красивая физиология. Хотите отлично выглядеть в этой майке? Подтягивания помогают выровнять вашу спину и заставить бицепс работать более интенсивно. Все это делает вашу талию меньше. Для парней это также может помочь создать форму «V».

Когда дело доходит до экстремальных видов спорта, таких как альпинизм, борьба и скачки, мощная хватка станет вашим лучшим другом на протяжении всей этой тяжелой, хотя и довольно приятной деятельности. Неудивительно, что один из лучших способов значительно улучшить вашу хватку – делать подтягивания. Поскольку это силовое упражнение позволяет вам поднять вес всего тела, вися на турнике, значительная часть стресса будет сосредоточена на ваших ладонях и пальцах!

Итак, как только вы уделили время в своей повседневной жизни паре упражнений на турнике, вы сможете добиться успеха в более экстремальных и сложных видах спорта!

Виды турников для дома

В зависимости от способа крепления различают несколько видов конструкций, и для каждой необходим свой индивидуальный чертеж:

1. Наддверная – крепится домашний тренажер над дверью, на проем. Он позволяет спортсмену при тренировках уводить ноги и корпус в пространство двери.
2. Настенная – фиксируется вертикально на стену при помощи анкерных болтов. Болты необходимы для устойчивости, такие приспособления стоит фиксировать только на надежную стену, которая изготовлена из кирпича или бетона.
3. Угловая – фиксируется домашний тренажер в углу между двумя стенами, которые расположены перпендикулярно. Такая модель дает возможность создать дополнительную площадь для тренировок.
4. Приспособление в проеме двери – является самым востребованным видом турника в доме. Домашний чертеж для изготовления выполняется достаточно просто, однако сама модификация не надежна из-за способа фиксации.

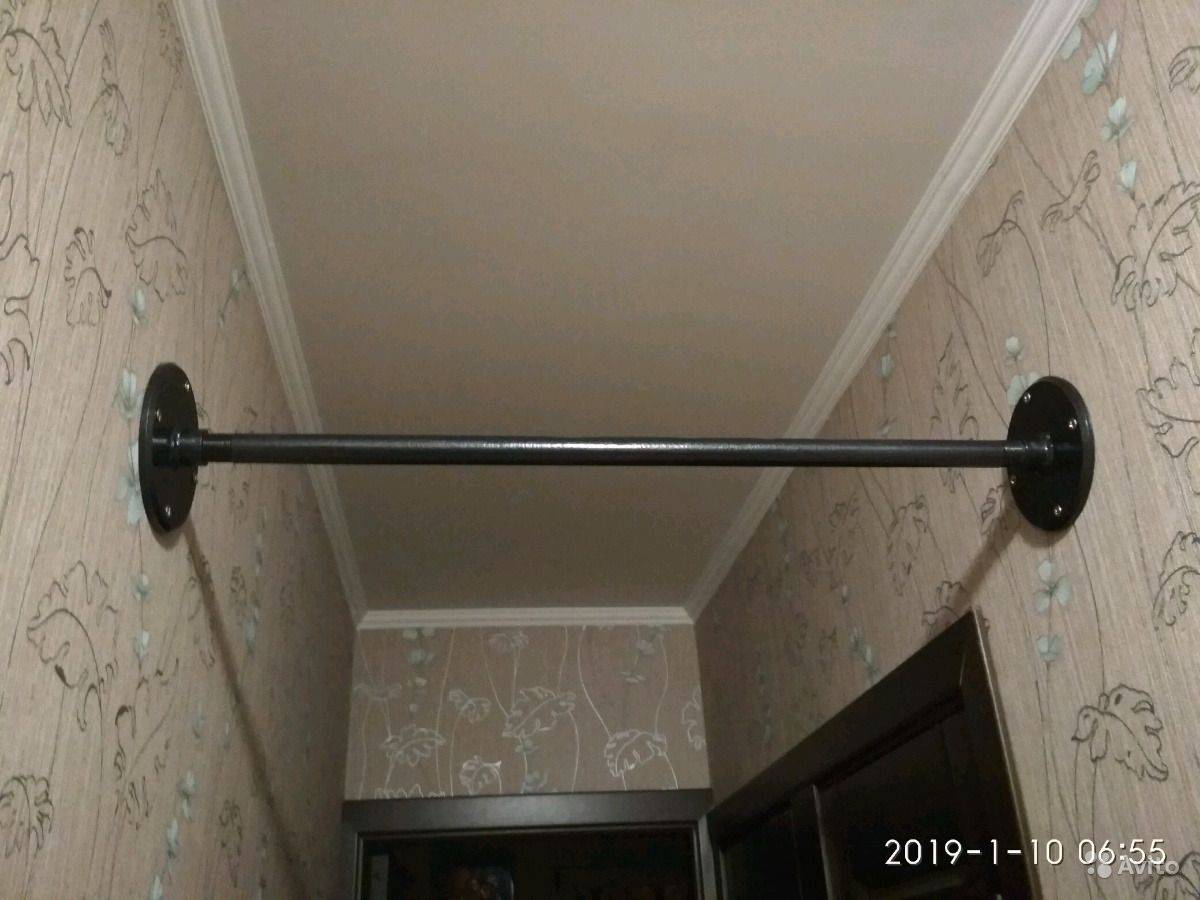

5. Конструкция в проеме двух стен – фиксируется аналогично предыдущей модели, однако отличается большей надежностью.
6. Потолочная – крепится домашний тренажер на потолок четырьмя анкерными болтами. Такие модификации имеют множество модификаций, от раздвижных конструкций до более простых моделей.

А как их делать?

Теперь мы знаем достаточно для выбора подходящей конструкции. Чтобы сделать турник дома, осталось разобраться с материалами и технологией. Возможно, указанные ниже требования кому-то в чем-то покажутся избыточными, но учтите: турником может воспользоваться достаточно массивный, энергичный и тренированный человек. Ответственность за все потенциальные нежелательные последствия при этом полностью ляжет на изготовителя, т.к. сертификации самодельных спортивных снарядов законодательством не предусмотрено, хотя изготовление их для собственного употребления и не запрещено.

О нагрузках

Уже при подтягивании кратковременная механическая нагрузка на турник может достигать 2,5 веса занимающегося, т.е. до 200 и более кгс. При выполнении таких относительно несложных упражнений, как подъем переворотом или выход силой, это значение удваивается. Гимнастические перекладины, на которых можно крутить солнце, рассчитываются на мгновенные нагрузки в 1200-1700 кгс, и, тем не менее, случаи, когда на соревнованиях у турника отрывалась перекладина, известны. Поэтому домашний турник для медленных упражнений без маха должен держать не менее 200-250 кг, а уличный как минимум втрое-вчетверо больше.

Трубы и профили

Для деталей турника под захват используют стальные трубы диаметром 26-40 мм. Чтобы определить его точнее, замерим ширину ладони на уровне оснований пальцев и умножим на 3,3. Трубы толще или уже не обеспечат надежного хвата, и эффективность занятий упадет. С учетом указанной выше минимально необходимой несущей способности толщина стенок трубы из обычной конструкционной стали должна быть от 2 мм для домашнего турника и от 3 мм для уличного, а бесшовной из спецстали – от 1,5 мм. Тоньше нельзя из соображений устойчивости к знакопеременным нагрузкам, даже если материал жестче карбона.

Очень хорошие круглые трубы для спортивных снарядов обнаруживаются иногда в карнизах старых штор и гардин, но не всяких. Изделия эпохи брежневского расцвета застоя бракуются однозначно; их легко распознать по ясно различимому шву и некачественному, вздувшемся пузырями и шелушащемуся, покрытию. Зато среди остатков горбачевско-перестроечной конверсии обнаруживаются такие, что, возможно, ведущие разведки мира до сих пор безуспешно охотятся за секретами их сплавов.

Квадратные стальные трубы для домашних турников применимы от 40х40х2, а для уличных – от 50х50х3 или от 60х60х2. Стойки последних можно делать также из круглой трубы от 80х2. Если же трубы квадратные, то обязательно – с закругленными углами. Трубы с острыми углами рассчитаны на давление изнутри, скажем, в трубопроводах, а под внешней нагрузкой ненадежны и способны внезапно, без появления видимых предупреждающих признаков, сминаться с изломом.

Как сделать турник для квартиры своими руками — фотоотчет

Даже для самой сложной настенной модели достаточно 2-2,5 метра профильной трубы и около 1,5 метра круглой. Чтобы сделать турник для дома своими руками, предварительно распечатан листок с выбранной моделью и размерами.

Для каркаса использована профилированная металлическая труба 20*30*3 мм, для перекладины и «ручек» — остаток от карниза для штор советских времен. Труба тонкая, но до сих пор выдерживает. Для начала при помощи болгарки профильную трубу распилил на куски нужной длины.

Начало — нарезаем трубы на куски нужной длины, запиливаем угол упоров

На схеме нет угловых упоров, они сделаны «на глаз». Угол — около 50°. Далее дело за малым — сварить. При помощи инверторного сварочного аппарата это не слишком сложно. Тем более что труба имеет толстую стенку: 3 мм варится нормально.

Получились две половины каркаса в виде буквы «Г» — их надо соединить перемычками. Чтобы стойки каркаса были параллельны, используем планки, которые фиксируют детали на одинаковом расстоянии. Заодно из обрезков трубы из нержавейки внизу привариваем ручки, за которые будем держаться при прокачке пресса.

Чтобы расстояние между стойками было одинаковым, используем рейки

Для плотного примыкания круглой трубы и прямоугольной, в стойке болгаркой выпилен полукруг. Пришлось дорабатывать напильником, но прилегание очень хорошее. Осталось обварить.

Оформление примыкания круглой и прямоугольной трубы

Чтобы приварить к круглой трубе рукоятки для узкого хвата, в отрезках трубы тоже формируем выемки. Варить их сложнее — толщина трубы значительно меньше. И вообще, под сварку нержавейки идут другие электроды. Из-за недостатка опыта швы получились некрасивые, но без явного брака.

Дальше надо согнуть трубу по краям. Для этого в трубу вставляем прут меньшего диаметр, берем газовую горелку, разогреваем место сгиба, сгибая понемногу. Согнуть надо на 30°. Для этого на полу мелом нарисовал угол, сгибая сверялся по начерченным линиям.

Добавляем «держалки» для узкого хвата, сгибаем и можно красить

На болгарку надеваем наждачный круг, зачищаем места сварки. Потом, кругом с меньшим зерном снимаем налет со всей конструкции, дополнительно зашлифовывая швы. Готово под покраску. Краска в баллончике, наносилась в три слоя.

Крюки для навешивания турника тоже сделали своими руками

Для крепления на стену, из полосы металла 15*4 мм сделаны крюки. Согнуть было непросто — зажав в щипцах целый кусок, удалось загнуть с двух сторон. Готовые крючки отрезали по нужной длине и просверлили отверстия под дюбели. Использовано сверло диаметром 8 мм, рассверлены на 12 мм под шляпки крепежа. Крюки зачищены и покрашены той же краской.

Перед тем как сделать турник, определитесь с местом где его будете вешать

Почти все готово. Осталось сделать подушки под плечи. Для основания взяты куски фанеры, на них — тонкий мебельный поролон в два слоя, обтянутый экокожей с отверстиями. Для крепления кожзама использованы скобы и строительный степлер, но можно воспользоваться и мебельными гвоздями, если степлера нет.

Делаем подушки под плечи

По опыту эксплуатации: крюки на стену стоит делать длиннее, под три дюбеля как минимум. И еще: конструкция была доработана — ручки для узкого хвата в том варианте, что на картинке, неудобны, поэтому приварена еще одна перекладина.

Добавлена перекладина

Самодельный домашний турник получился тяжеловатым — 19,8 кг, но в таком виде он более удобен.

Источники

• https://SuperBody.click/trenazhery/turnik-svoimi-rukami.html
• https://playboyrussia.com/sport/kak-sdelat-turnik-svoimi-rukami-podrobnaya-instrukciya-129651/
• https://kak-sdelano.ru/raznyie-poleznyie-sovetyi/domashnij-turnik-svoimi-rukami
• https://remboo.ru/uchastok/postrojki/turnik-svoimi-rukami.html
• https://vopros-remont.ru/obshhie-voprosy/turnik/
• http://guru-remonta.ru/obshhie-voprosy/turnik-domoj.html
• https://stroychik.ru/raznoe/turnik-svoimi-rukami
• https://gipsohouse.ru/walls/remont/12174-kak-bystro-i-prosto-povesit-turnik-na-stene-vybor-instrumentov-dlya-raboty-etapy.html
• http://DekorMyHome.ru/remont-i-oformlenie/domashnii-tyrnik-svoimi-rykami-cherteji-shemy-foto.html
• http://lenpas.ru/stati/turnik-svoimi-rukami-chertezhi-kak-sdelat-doma-3-v-1-brusya-press.html
• https://www.forumhouse.ru/journal/articles/8378-shvedskaya-stenka-turnik-i-brusya-svoimi-rukami

Типы крепежных элементов

Хороший крепеж важен для турника. От прочности монтажа зависит долговечность агрегата. Рассмотрим разные типы крепежных элементов, выберем подходящую конструкцию.

Универсальные крепления

К универсальным креплениям относят металлические крючки. Их используют для установки спортивного снаряжения.

Толщина крючков 2 миллиметра, выполнены из металла. Они крепятся к стене анкерными или дюбельными болтами, они будут рассмотрены позже. Изделие «подвешивается» на крючки.

Такое крепление выдерживает нагрузку в 250 килограммов на стене из любого материала (бетон, кирпич).

Дюбели

Дюбели или дюбельные болты – любимый крепеж новичков. Обусловлено это простотой использования.

Дюбель – болт диаметром 8-10 миллиметров с капроновой пробкой. В стене просверливается отверстие глубиной сантиметр.

Дюбельные болты позволяют монтаж на поверхность из любого материала. Кирпич выдерживает 200 килограммов нагрузки, бетон – 300.

Анкера

Анкер считается самым надежным креплением. Новичку с ним не совладать. Для крепления турниковой конструкции анкерными болтами требуется опыт в строительном деле.

Монтаж с помощью анкеров «вынослив» – выдерживает весовую нагрузку в 300-500 килограммов на стене из любого материала.

Самодельные крепления

Самодельным креплением называется любой импровизированный вариант монтажа. Это «альтернатива». Можно использовать болты-саморезы, клей, другие приспособления. Для каждого решения существуют инструкции и рекомендации, которые лучше соблюдать. Клею нужно дать полностью высохнуть.

Правила крепления: про длину анкера и количество точек крепления

Этот вопрос актуален, если турник планируется вешать на стену в квартире. Само собой, речь не про гипсокартон — на него турник крепить нельзя.

Основной показатель для расчета точек крепления: несущая способность 1 точки, в том числе на изгиб и сдвиг: она должна быть не меньше 130 кг/с.

Количество креплений рассчитывается по такой формуле:

(Рн х 2.5) / 130, где:

1. Расчетная нагрузка — для взрослого мужчины весом около 80 кг будет составлять около 200 кг.
2. 2.5 — фиксированный коэффициент.
3. 130 — минимальная несущая способность 1 точки.

Результат нужно округлить в большую сторону до ближайшего четного числа.

Приведем пример, если заниматься на турнике будет человек, весом 80 кг (то есть расчетная нагрузка равна 200 кг):

(200×2.5) / 130 = 3.85.

Округляем вверх до 4 — столько точек крепления должно быть минимум. Для надежности можно добавить еще 2 точки — до 6.

Все показатели вверху — среднеминимальные, актуальны для взрослого мужчины, весом до 80-90 кг.

Что касается самих крепежей: подойдут только болты размером от М8, и только в стальных анкерах. Пластиковые дюбели использовать нельзя (разве что, если турник вешается не для взрослого мужчины, а для ребенка весом до 35-40 кг).

Глубина, на которую анкер должен вставляться в стену:

• Не менее 120 мм — для бетона.
• Не менее 150 мм — для кирпича.
• Не менее 180 мм — для бруса из прочных пород дерева.
• Не менее 220 мм — для хвойных пород или переклеенного бруса.

Наружу болт должен выступать не больше, чем на 20 мм.

Виды

Раздвижной турник

Раздвижной турник монтируется в дверные проемы и отличается простотой установки и быстротой демонтажа. Однако стоит отметить, что самостоятельно такую конструкцию сделать довольно сложно. Кроме того, если она окажется некачественной, есть все шансы сломать либо ее, либо что-нибудь у себя.

Настенный турник для дома: особенности и виды

Настенные турники для дома считаются самыми удобными и функциональными. Их можно монтировать в любом желаемом месте. Они могут выдерживать большой вес. Они позволяют выполнять широкий спектр упражнений.

Различают следующие виды настенных турников для дома:

Классический

Представляет собой перекладину из стали разного сечения. Монтируется в четырех точках с помощью крепежных элементов, а крепить его можно в любом месте стены, хоть над дверным блоком. Модель позволяет проработать бицепс, широчайшие и плечевые мышцы благодаря разным вариантам хвата. Она незаменима при ограниченном пространстве. При этом можно подобрать перекладину с разным расстоянием от стены.

С широким хватом

Отличия от классического варианта заключаются в форме и длине перекладины. Для широкого хвата в модели предусмотрены специальные ручки, находящиеся под определенным углом к горизонтальной плоскости и размещенные по краям поперечины. Они позволяют проработать помимо указанных выше мышц передние дельты, трапецию и мышцы спины. Монтируется конструкция аналогично классической.

Три в одном

Модель помимо перекладины, на которой можно выполнять все виды хвата, оснащена брусьями. На них можно подтягиваться или прорабатывать пресс. Данный вариант можно разместить только на поверхности стены. Над дверным проемом это сделать уже не получится. Модель считается наиболее функциональной, так как позволяет проработать разные группы мышц, включая пресс.

Помимо основных параметров для классической перекладины здесь нужно также учитывать вынос брусьев и расстояния между ними. Оптимальной шириной брусьев считается 45-60 см.

Угловая конструкция

Крепится к двум смежным стенам, образующим угол, и конструктивно не отличается от классического варианта.

Шведская стенка как одна из разновидностей турника

Проблема выбора турника отпадает сама собой при наличии дома шведской стенки. Обычно перекладина уже присутствует в ее комплектации. Но даже если ее нет, всегда можно воспользоваться навесным вариантом.

Поэтому можно выделить две разновидности инвентаря в конструкции шведской стенки:

• стационарные;
• съемные.

Первые наглухо крепятся к главному массиву за счет анкерных болтов. Их расположение при этом стоит выбирать с учетом возможности навешивания дополнительного инвентаря в виде колец, каната и прочее. Стационарные модели можно крепить на шведскую стенку с любым вариантом фиксации.

Съемные модели удобны тем, что можно отрегулировать их высоту и установить в соответствии с ростом занимающегося. Следует помнить, что крепить конструкцию можно только на деревянные или металлические лестницы, а не на веревочные.

Подробная инструкция изготовления турника на улице

Когда всё что необходимо приготовлено и куплено, можно начинать строительный процесс турника.

Установка стоек установленных вертикально

Для стоек установленных вертикально необходимо вырыть ямки.

С помощью ручного бура делаем углубления соответствующих размеров

Отверстия для стоек установленных вертикально можно вырыть с помощью обыкновенной лопаты или ручного бура. Глубина ямок составляет 60–70 см для металлического турника, 100–120 см — для опор из дерева. Выкапываются они на расстоянии ширины турника (1–1,5 м).

На днище каждой ямки необходимо насыпать слой песка в 10–15 см и трамбовать его.

Монтаж горизонтальной перекладины

Горизонтальную перекладину необходимо прикрепить к вертикальным опорам.

Сварка перекладины и стоек из металла — самое качественное крепление

Данный шаг необходимо сделать до бетонирования ям стоек, из-за того что на верхней части опорных железных столбов работать сваркой некомфортно, да и небезопасно.

Проводить сварку необходимо тщательно, без пропусков, так как от этого может зависеть прочность крепления турника, а это означает, и ваша безопасность.

Установка вертикальных опор

Вертикальные опоры необходимо в ямки и залить применяя бетон. Раствор можно приобрести в магазине или подготовить самим из сухого цемента и воды (по соотношению 1:3).

Заливка бетоном поможет закрепить и поровнять вертикальные опоры

При бетонировке столбов для опоры необходимо проверить вертикальность их расположения, применяя для этого отвес. Чтобы стойки сберегли своё положение и не «поплыли», можно подпереть их древесными кольями.

Завершальные работы

На данном шаге нужно насыпать песочный слой или гравия около столбов для опоры и между ними, выравнивая и укрепляя это место. Это поможет избежать сосредоточения воды после таяния снега либо дождей.

Ровная площадка — прекрасное место для комплекса для занятий спорта с турником

Если вы не применяете инверторный аппарат, то можно в первую очередь залить применяя бетон ямки с помещёнными стойками в вертикальном положении, а потом закрепить перекладину. Крепить горизонтальную трубу следует исключительно после абсолютного застывания смеси бетона.

Болты, самосверлящие шурупы, пластины из металла смогут помочь закрепить перекладину на вертикальных опорах. Для крепежа к древесным стойкам используются металические крепежные элементы (сверху или с боковой стороны).

В конце турник можно раскрасить по требованию.

Схемы и размеры

Схемы турников — вот что важно. Важны диаметры труб, толщина стенок. Это действительно важно, а размеры приблизительны

Это действительно важно, а размеры приблизительны

Они могут меняться в зависимости от роста и размеров человека. Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно

Это действительно важно, а размеры приблизительны. Они могут меняться в зависимости от роста и размеров человека

Обычно они даны под «средний» рост и средние размеры грудной клетки

Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно

Обычно они даны под «средний» рост и средние размеры грудной клетки. Если у вас параметры больше, чем «средние», увеличивайте размеры так чтобы вам было удобно.

Эту модель называют три в одном (3 в 1), так как она позволяет тренировать почти все мышцы

Настенные модели

Одни из самых удобных и функциональных — настенные турники. Они есть более громоздкие и сложные по конструкции, есть совсем  простые. Начнем с тех, что посложнее.

На рисунке турник, на котором можно заниматься в двух положениях. На картинке справа — положение для проработки пресса, слева — для проработки рук, спины и грудных мышц. Указанную конструкцию можно усовершенствовать. На схеме справа есть две перекладины, которые используют для работы с узким хватом. Можно установить дополнительные перекладины для среднего, а крайние использовать для «нормального». Широкий хват обеспечивают торчащие по бокам ручки. Более удобно, если они имеют наклон порядка 30°.

Две схемы настенного турника под разный хват. Разные размеры, похожие конструкции

Переворачивать турник не всегда удобно, поэтому придумана другая конструкция — с рукоятками на передней планке. Она менее массивна, требует меньшего количества труб. Но прокачивать пресс придется на другом тренажере. Этот такой возможности не предоставляет.

Схема и размеры снятые с готового настенного турника

Несмотря на недостатки, вышеприведенная конструкция много раз повторена. Она проста, надежна, занимает немного места, поэтому популярна. Размеры немного корректируют, оставляя диаметры труб и толщину уголков без изменений или увеличивая толщину стенок. Пример — на фото ниже.

Это самодельный вариант, сделанный по фабричной модели

Есть еще более простая конструкция. Это только одна перекладина, на которой можно только подтягиваться. Но эта конструкция — одна из наиболее компактных. Ее можно повесить над дверным проемом и она не будет мешать, не будет привлекать внимания. Сделать турник такой конструкции имеет смысл, если для размещения более серьезного снаряда нет места или есть шведская стенка.

Размеры — под небольшой рост

Наддверные конструкции — одни из самых компактных. Меньше места занимают только те, которые устанавливаются в дверном проеме или между двух близкорасположенных стен (тут вообще нужна только труба, под которую сделаны особые крепления).

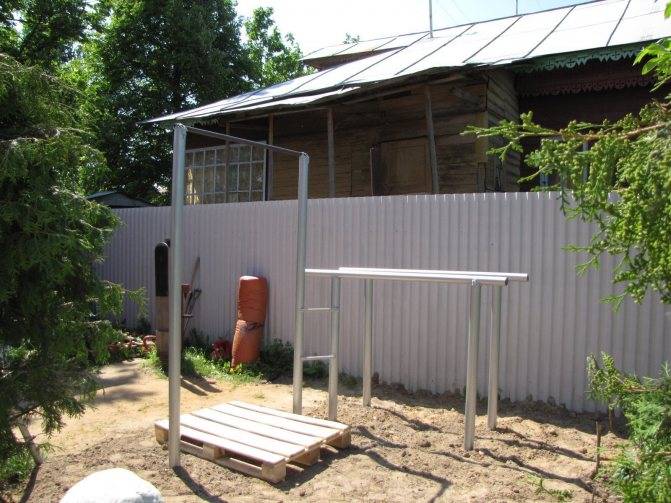

Турники для двора

Во дворе обычно ставят более сложные конструкции: нет необходимости экономить место, поэтому делают как можно более комфортную модель. При этом стоит подходить к вопросу взвешенно: чтобы сделать турник надежным, нужны трубы с солидной толщиной стенки, а они недешевы. Поэтому раз уже есть стойки и перекладины, можно сделать шведскую стенку и крепление для качелей — чтобы могли и дети играть, и взрослые тренироваться.

Турник для улицы: чертеж с размерами

Обратите внимание на то, что стойки попарно соединены перемычками. Перемычка закапывается в землю и служит для стабилизации положения при боковых нагрузках. На что еще обратить внимание — на глубину, на которую закопаны столбы

На что еще обратить внимание — на глубину, на которую закопаны столбы

Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания. По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются

На что еще обратить внимание — на глубину, на которую закопаны столбы. Если земля склонна к пучению (глина и суглинки), закапываться желательно ниже глубины промерзания

По средней полосе России это около 120-130 см

Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются

По средней полосе России это около 120-130 см. Для того чтобы стояли стойки надежно, к подземной части можно перпендикулярно приварить куски труб. Это усложнит монтаж, но столбы точно не расшатаются.

Как сделать метровый детский турник своими руками

Это устройство для детей лучше всего делать в комплексе с другими полезными для здоровья тренажёрами: шведской стенкой, канатом, качелями. В этом случае упражнения на турнике ребёнок не будет воспринимать как что-то скучное и неинтересное, занятия на перекладине будут также органичны как катание на качелях, лазание по лесенке вверх и вниз.

Для облегчения залезания на перекладину в детском варианте турника обязательно стоит предусмотреть специальную ступеньку — для помощи малышам, которые не могут запрыгнуть на турник. Можно с этой целью воспользоваться деревянной площадкой, которая приставляется к турнику.

Деревянная подставка поможет людям маленького роста и детям взбираться на турник
