Устройство теплого пола для бани — какой вариант лучше выбрать

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

Иллюстрация	Описание
Контур для теплого пола	В качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узел	Печь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
Теплообменник	Это емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насос	Чтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе. От площади помещения зависит мощность прибора.
Система водоотведения	При изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого пола
Смесительный узел
Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат

Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

• быстрый отвод воды (для этого делается наклон и слив);
• качественное проветривание для быстрого просушивания;
• устойчивость покрытия к влажности и повышенной температуре;
• исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

• электрический;
• инфракрасный;
• водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

• не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
• протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах

Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция

Монтаж водяного пола может осуществляться несколькими способами:

• теплый пол, расположенный на деревянной основе;
• размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой. В коллекторе происходит перемешивание отработанной воды с горячей

В таком случае нагрев пола будет идеальным

В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

• выполняют теплоизоляцию;
• укладывают и фиксируют инфракрасную плёнку;
• тщательно изолируют все стыки;
• проверяют уровень сопротивления;
• укладывают сверху напольное покрытие.

Эксплуатация: плюсы и минусы

При использовании водяного теплого пола в мойке наблюдаются следующее преимущество:

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

• сложность установки;
• теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
• в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

• быстрый нагрев помещение;
• отсутствие необходимости постоянной работы системы;
• довольно экономный расход электроэнергии по причине нерегулярной работы.

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

• от всех стен по 5 см;
• по 10 см от источников тепла;
• делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

• Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
• Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

• Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
• Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

• не резать и не сгибать их;
• не перекрывать один другим;
• не класть тяжёлые предметы;
• не ходить по неустановленным матам;
• не укладывать маты при температуре меньше 5 градусов;
• не устанавливать их под стены;
• не класть под деревянные полы.

Монтаж теплого водяного пола

Водяной пол в баню под плитку можно укладывать двумя способа:

• бетонным — подразумевает наличие бетонной стяжки, она заливается поверх труб;
• настильным — контур для обогрева укладывается на пенополистирольные плиты или настил из дерева, применяется, когда фундамент недостаточно прочный, чтобы выдержать заливку из цемента.

Однако чаще для пола в помывочной и парилке используется бетонный вариант. Процедура монтажа полов этим способом следующая:

1. Ровняется поверхность, для удобства можно применять специальное правило. В случае с деревянными перекрытиями требуется сделать проёмы для труб.
2. Чтобы повысить эффективность теплоотдачи, под контур прокладывается минеральная вата.
3. Устанавливается монтажная поверхность — использование теплоизолирующего материала с бобышками, между ними осуществляется укладка трубы. Однако закреплять трубопровод можно и при помощи хомутов.
4. Прокладывается труба, она не должна иметь крутых поворотов. Шаг может быть любым, но слишком близко не стоит, это обойдётся дорого, а эффект от этого не изменится.

5. Подключается система, и проверяется наличие течи.

6. Заключительный этап — заливка стяжки.

Важный момент — чтобы не было наклона. Хотя насос сможет и в таком положении подавать воду, но повышенное давление быстрее выведет систему из строя.

Виды электрического теплого пола

Существует два способа, как обустроить теплые электрические полы в бане:

В стяжке.
Под плитку.

Рассмотрим особенности этих двух технологий.

В стяжке

Если смонтировать теплый пол в бане своими руками в стяжке, то значительно снижается вероятность попадания влаги на греющий контур. В этом случае большой популярностью пользуются нагревательные маты и греющий кабель. Их можно укладывать непосредственно в стяжку. Принцип отопления заключается в том, что ток проходит по специальному кабелю, который вырабатывает тепло

При выборе электрического нагревательного кабеля важно обращать внимание на количество жил. Этот провод бывает двужильным и одножильным

Также существует более современное решение по использованию жидкостных электрических теплых полов. В такой трубке водяной контур не имеет никакой циркуляции. При всем этом подогрев осуществляется посредством проложенного электрического кабеля. Безусловно, такой пол для бани является наиболее безопасным.

Под плитку

Если у вас уже изготовлена стяжка пола и вы не хотите ее разрушать, то электрический теплый пол в бане можно уложить непосредственно под плитку. В этом случае монтаж нагревательного контура будет осуществляться непосредственно в плиточном клее. Безусловно, этот способ самый простой в реализации, однако он значительно уменьшает электробезопасность

Что касается этой технологии, здесь важно учитывать некоторые технологические особенности

Прежде всего нагревательный контур должен иметь маленький диаметр, чтобы слой плитки также был минимальный. Для этой цели предусматривается использование специальных греющих кабелей меньшего диаметра. Например, можно установить нагревательный мат. В этом случае толщина вообще будет минимальной. Еще существует стержневой теплый электрический пол, который вполне можно реализовать в бане. Электрический ток протекает по углеродным теплоэлементам. Посредством этого выделяется тепло. Еще одно оригинальное решение – аморфно металлические ленты. По своему внешнему виду они напоминают обычную сетку, которая изготовлена из специального быстро охлажденного металла. Благодаря этому толщина греющего элемента достигает до нескольких миллиметров. Этот материал отличается низким уровнем электромагнитного излучения, а также высокой энергоэффективностью.

Стоит упомянуть еще один вид теплого пола, который можно укладывать под плитку в бане – пленочный инфракрасный. Но в этом случае допускается использование биметаллической ленты. В ней сочетается сплав меди и алюминия. Протекая по ним ток, они издают тепло. Но стоит заметить, что в бане этот обогрев используется крайне редко.

Монтажные работы

Закончив подготовительные работы по основанию, начинают прокладку системы труб, по которым будет перемещаться водяной теплоноситель:

1. В качестве гидроизоляции используется рубероидный материал, который укладывается в два слоя. Стыковочные участки промазываются мастикой. Полосы в слоях должны размещаться перпендикулярно.
2. Далее – теплоизоляционный материал. Но при этом помните, что следует соблюдать сохранение наклона к стоку.
3. Чтобы защитить изоляцию, настилают армирующую сеточку, на нее прокладывают трубы отопительной системы.
4. Выполнив подключение и организовав проверку на работоспособность, приступают к заливке бетонной стяжки (подробнее: «Заливка пола в бане – как сделать своими руками «). Перед этим по всему периметру прокладывается демпферная лента, защищающая от температурного деформирования пол. Стяжка выполняется из песка и цемента, в раствор добавляется армированное фиброволокно. Разрешается использовать готовые смеси сухого вида.
5. Залитая стяжка выравнивается по установленным маячкам. Необходимо устроить уклон в сторону сточного отверстия.
6. Выждав время, необходимое для полного застывания, на стяжку можно укладывать напольные покрытия.

Одним словом, систему подогрева пола от печки устроить довольно просто. Этот способ даст возможность неплохо сэкономить на приобретении отдельного котла, затратах на расходы электрической энергии.

Перед тем, как сделать теплый водяной пол в бане, необходимо:

• убедиться, что поверхность для монтажа ровная;
• продумать путь прокладывания труб;
• выбрать материал труб.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

• экологичность;
• экономичность;
• обеспечение постепенного естественного прогрева;
• отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы. Слои теплого водяного пола

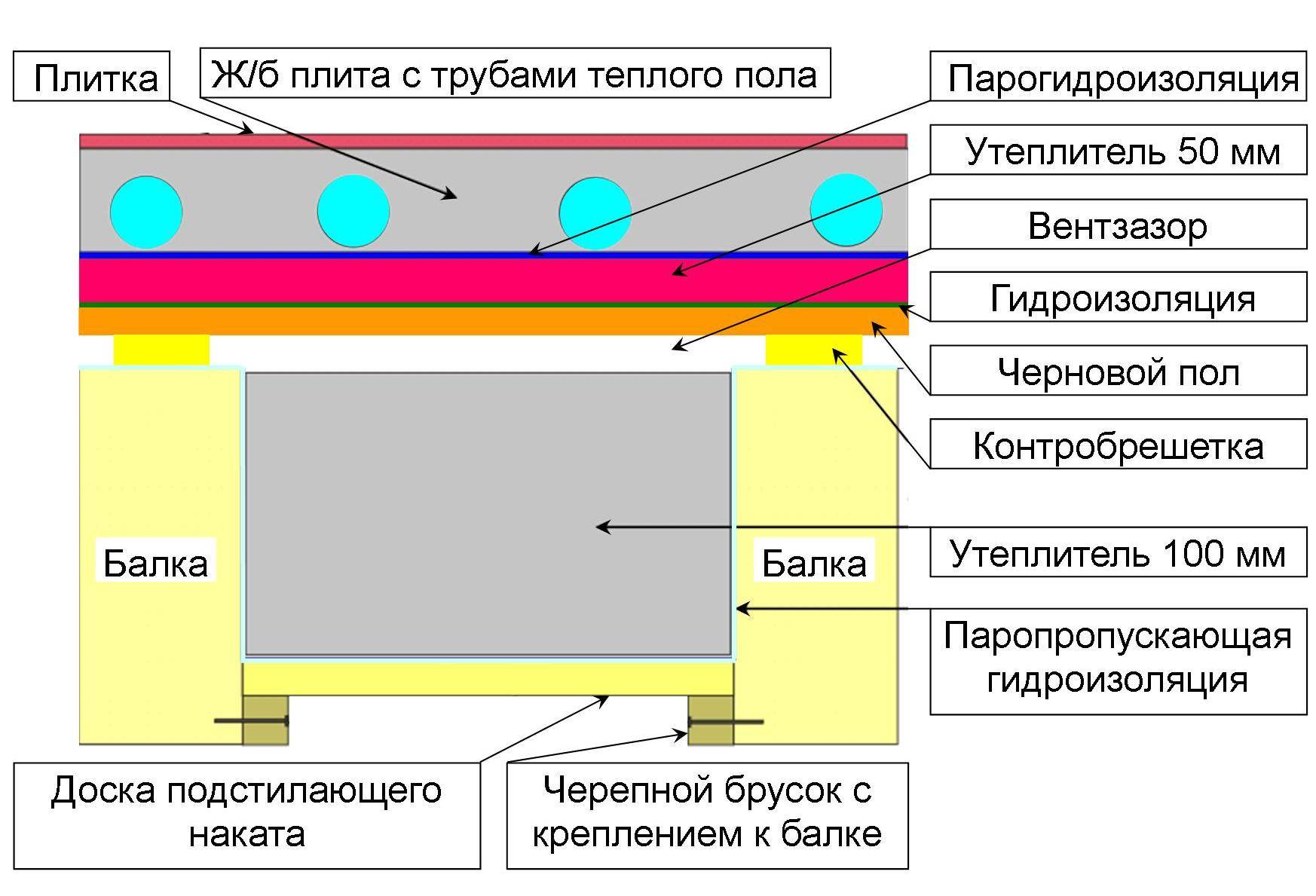

Слои теплого водяного пола

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

• улитка;
• змейка;
• двойная змейка.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы. Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала. Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств. Прокладывание трубы

При этом важно учитывать, что в витках не должно быть крутых поворотов. Подключение и проверка системы

На данном этапе проверяется, присутствуют ли утечки. Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

Если мощности печки не хватает, рекомендуется сварить аккумуляторный бак

Укладка контуров в бане не отличается от аналогичных работ в любом другом помещении.

Электрический теплый пол в бане

Электрические полы для бани существуют двух типов:

• пленочные: обогрев помещения обеспечивается посредством установки инфракрасной пленки;
• с использованием электрического кабеля.

Пленочная технология является самым простым вариантом создания теплых полов. В специализированном магазине инфракрасная пленка продается в рулоне. Все, что необходимо сделать для монтажа – это приобрести материал необходимого размера и устелить им пол. Заливки в бетонный раствор такая пленка не требует.

Инфракрасная пленка прикрепляется к основанию с помощью скотча. Для усиления теплоотдачи применяется фольга. С целью снижения воздействия повышенной влажности на пленку используется специальный гидроизоляционный материал, которым укрывается размещенная на основании пленка.

Облицовывать такой пол лучше всего керамической плиткой. Профессиональные мастера рекомендуют на инфракрасную пленку укладывать бетонную стяжку. Это позволит создать более надежную конструкцию в соответствии с электробезопасностью.

Важно! Инфракрасная пленка не используется для деревянных полов. Натуральная древесина плохо проводит тепло

Такое покрытие не применяют в бане из бруса.

Частые ошибки при укладке теплых полов

Системы теплых полов на основе греющих кабелей, матов, инфракрасных пленок и водяных труб обеспечивают быстрый и эффективный обогрев банных помещений.

Сделать теплый пол в бане своими руками технически просто, впрочем, многие начинающие мастера часто допускают ряд ошибок, которые могут привести к поломке всей системы.

Что следует учитывать при монтаже теплых полов:

1. При выборе нагревательного кабеля или мата учитывается не общая площадь, а квадратные метры, которые свободны от мебели и технических приборов. Это предотвратит перегрев нагревающего элемента и его преждевременную поломку.
2. Нагревательные кабели в системах обогрева нельзя укорачивать. Это приводит к повышению их рабочей мощности, перегреву и поломке. Правильное решение – уменьшение шага монтажа кабеля или увеличение обогреваемой площади помещения.
3. Нельзя включать электрический кабель для проверки до момента полного высыхания бетонной стяжки. Проверка нагревающего элемента выполняется определением сопротивления кабеля и его изоляционного каркаса.
4. Нагревающий кабель монтируется только на предварительно очищенную и подсушенную поверхность, обработанную грунтовкой.
5. При укладке кабеля учитывается минимально допустимое расстояние между параллельными линиями – 5 см.
6. Минимальный радиус изгиба кабеля при установке составляет от 5 до 9 его толщин.
7. Температурный датчик монтируется в защитный гофрированный короб. При этом конструкция должна быть доступной для возможного демонтажа и замены.
8. При установке температурного датчика чувствительный щуп должен соприкасаться с напольной поверхностью.
9. При укладке греющего кабеля или мата не рекомендуется передвигаться по нему в обуви, чтобы избежать возможного повреждения греющих элементов.
10. Установку водяного пола лучше выполнять в соответствии с подготовленной схемой укладки. При этом необходимо указать расстояние от водяных труб до стеновых и прочих поверхностей, расположение соединительных элементов.
11. При устройстве водяного пола тщательно проверяется герметичность системы и рабочее давление теплоносителя. Это предотвратит возможные протечки и поломку системы.
12. Нельзя включать смонтированную систему напольного обогрева до полного высыхания бетонной стяжки. Согласно установленным нормативам, этот срок может составлять до 4 недель.
13. Инфракрасный теплый пол устанавливается под линолеум, паркетную и ламинатную доску, а нагревательный кабель и маты – под керамогранит и керамическую плитку.

Преимущества и недостатки

Монтаж электрических систем обогрева напольного покрытия в бане имеет немало положительных характеристик. Одним из основных плюсов монтажа такого оборудования является возможность избежать резкого контраста температуры во время принятия процедур

Также немаловажное значение имеет снижение оседания влаги на отделке и других внутренних элементах помещения в процессе нагрева снизу

К преимуществам установки электрических систем теплого пола можно отнести:

• обеспечение равномерного прогрева воздушных масс;
• быстрота монтажа системы;
• возможность применения для любого типа напольного покрытия;
• простое и доступно управление;
• доступность;
• для установки не требуется дополнительного оборудования;
• длительный эксплуатационный срок.

Электрический теплый пол в бане имеет массу преимуществ

Недостатков использования теплых полов эклектического типа совершенно немного. Это сравнительно высокие затраты на эксплуатационные затраты и возможность повышения на электросеть дополнительной нагрузки. Но по сравнению с положительными сторонами недостатки использования практически незначительны.

Какой вид подогрева оптимален для бани?

Итак, какой же вид подогрева пола следует предпочесть — водяной, кабельный или инфракрасный? Сравним их характеристики в следующей таблице:

Фактор	Водяной обогрев	Кабельный обогрев	Плёночный обогрев
Техническое помещение	Нужна бойлерная	Не требуется	Не требуется
Толщина пола со стяжкой	110-120 мм	50-100 мм	5-10 мм
Время на монтаж	4-5 дней	1 день	1 день
Когда можно приступать к эксплуатации	Через 28 дней	Сразу	Через 28 дней
Надёжность	При повреждении одной из частей сразу выходит из строя	При повреждении одной из частей сразу выходит из строя	Даже при повреждении значительной части системы остальные элементы продолжают работать
Обслуживание	Требуется	Не требуется	Не требуется
Замерзание зимой	Возможно	Отсутствует	Отсутствует
Распределение тепла	Зависит от способа укладки	Неравномерное	Равномерное
Зонирование	Зонирование помещения невозможно	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты на установку	Высокие	Относительно невысокие	Относительно невысокие
Затраты на эксплуатацию	Минимальные	Оплата электроэнергии (высокий расход)	Оплата электроэнергии (низкий расход)
Затраты на ремонт	Высокие	Высокие	Минимальные

Самым экономичным вариантом для помещений этого типа является водяной тёплый пол, но его устройство — довольно трудоёмкий процесс, требующий значительных усилий и затрат времени. Для устройства водяного тёплого пола необходима проектировка довольно сложной схемы, кроме того, он заметно сократит пространство в бане за счёт своей толщины. Если вас способна привлечь простота монтажа, лучше выберите плёночный инфракрасный пол, плюсом которого является готовность к эксплуатации сразу после установки.

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

• стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
• полностью просохший слой накрывают полиэтиленовой пароизоляцией;
• сверху укладывают утеплитель – минвату, пеноплекс;
• в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
• сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см

Если запланировано плиточное напольное покрытие, достаточно 5 см

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор. Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см

Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

1. Основание выравнивают, удаляют мусор.
2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
6. Все концы подводят к коллекторному шкафу.
7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

• первым слоем укладывается изоляция в виде минваты;
• пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
• в отверстия помещаются распределительные пластины;
• сверху фиксируется гибкая труба.

Полистирольные плиты После проверки работоспособности системы формируется чистовое напольное покрытие.

Последовательность монтажа водяного тёплого пола в бане

Как было сказано раннее, водяной по имеет ряд преимуществ, но требует основательного монтажа и установки таких дополнительных элементов, как водяной насос и котёл для нагрева жидкости. Но можно сделать тёплый пол в бане, работающий от печки, при этом котёл устанавливать не надо.

Последовательность укладки водяного пола в бане:

1. Удаление старого покрытия. Это может быть деревянный пол или бетонная стяжка. Старое покрытие удаляется вплоть до плиты, после чего необходимо убрать весь мусор и проверить уровень пола. Если он недостаточно ровный, то следует залить новую бетонную стяжку, которая только улучшит теплоизоляционные качества в помещении.
2. Укладка теплоизоляционного материала. Чаще всего используют плиты из пенопласта или пенополистирола. Эти материалы наиболее долговечны и надёжны, а также имеют доступную цену. По периметру комнаты должна быть размещена демпферная лента, которую крепят с помощью простых саморезов. На современной ленте, с одной стороны предусмотрен специальный клейкий слой, поэтому монтаж существенно упрощается.

После укладки пенопластовых плит, следует пройтись по полу. Если поверхность немного «гуляет», то необходимо снять слой утеплителя и убрать из-под него ранее незамеченный мусор. После того как утеплитель будет уложен и выровнен, его накрывают теплоизоляционной плёнкой.

Укладка теплоизоляции

1. Укладка трубопровода. В качестве основания под трубопровод используют специальную плёнку, с заранее приготовленной разметкой. Разметка представлена бобышками – небольшими выступами, между которыми удобно укладывать трубы водяной системы. Достаточно положить пластиковую трубу между бобышками и немного её придавить, пока она не зафиксируется в полости между пазами.

Правильная схема размещения трубопровода

Если вместо специальной плёнки был использован простой армированный каркас, то к нему трубы крепят с помощью стандартных пластиковых хомутов или электротехнических кабельных стяжек.

Укладка трубопровода на специальную поверхность

1. Монтаж коллекторного шкафа. Коллекторный шкаф необходим для того, чтобы собрать все коммуникации в одном месте. К данной точке подходят все трубопроводы, расположенные на полу. Также к данному шкафу подводят трубу подачи жидкости и трубу, по которой остывший теплоноситель заново попадает в котёл.

Предварительный монтаж трубопровода под коллекторный шкаф

1. Залить стяжку и уложить напольное покрытие. Для большей крепости конструкции лучше всего использовать 2 армирующие сетки: под трубопроводом (в самом начале укладки пола) и над ним. Далее вся поверхность готового пола заливается бетоном. В стяжке не должно быть полостей и пустых пространств.

Наиболее популярны для такой системы металлопластиковые трубы с внутренним диаметром 16 мм. Они обладают длительным эксплуатационным сроком и с данной продукцией очень удобно работать.

После того, как стяжка будет готова, систему необходимо проверить, для чего включить котёл, нагреть воду и запустить насос, который подаст в систему теплоноситель. Если трубопровод не герметичен, то на бетонной стяжке сразу же появится пятно. К сожалению, в таком случае необходимо производить демонтаж пола и устанавливать его заново.

Очень удобно использовать в данной системе не котёл, а жар от банной печи. Единственным недостатком такой системы является невозможность предварительного прогрева помещения, ведь для нагрева жидкости необходимо растопить печь. Но при этом существует определённая экономия, так как необходимость в приобретении котла отпадает.
