Самостоятельное изготовление секционных ворот с электроприводом

Автоматика для откатных ворот: устройство и преимущества

Откатные ворота одни из самых популярных видов ворот. Автоматика делает их эксплуатацию более комфортной, а сами ворота становятся более привлекательными в плане использования.

Они более сложны в монтаже, но качественное оборудование имеет большой срок службы. Познакомимся с особенностями работы таких устройств, конструктивными особенностями, а так же плюсами и минусами.

Устройство и принцип работы

Не каждый владелец гаража может себе позволить установить ворота откатного типа из-за отсутствия свободного места в фасаде.

Тем не менее раздвижные, как их ещё называют, ворота пользуются спросом у хозяев транспортных средств.

Конструкция состоит из:

1. Привода.
2. Зубчатой рейки.
3. Двух оконечников (концевиков).

Также в некоторых моделях имеются также сигнальные лампы, фотодатчики, антенна.

Наличие последней увеличивает расстояние взаимодействия между устройством и дистанционным пультом.

 Пример комплектации автоматики откатных ворот.

Зубчатой рейкой оснащена нижняя, как правило, сторона створки. Звёздочка, расположенная в направляющей, получив сигнал с помощью приводного устройства начинает вращение. Она перемещает таким образом зубья рейки, а вместе с ними и саму створку.

 Зубчатая рейка привода откатных ворот.

Эксплуатационные характеристики

При выборе автоматики для гаражных ворот нужно иметь в виду следующее:

1. Мощность силовой установки, позволяющей с запасом перемещать тяжёлый вес.
2. Размер створок и их массу.
3. Материал, из которого выполнена звёздочка, зубья рейки.
4. Тип концевика. Он может быть магнитным и механическим. Предпочтение следует отдать первому варианту, он не замерзает, как его оппонент, в зимнюю холодную погоду.

Магнитный концевик.

Механический концевик.

Типы привода

Приводная система у автоматики откатных ворот аналогична предыдущему, распашному типу конструкции. Есть: линейный, рычажный и подземный приводы.

В гараж для небольших машин и, соответственно, створок ворот, подойдёт бюджетный вариант, линейный тип привода.

Он выдерживает нагрузку до 1 т. Устройство устанавливается на опоры, размещённые у створок.

Устройство автоматики откатных ворот.

Рычажная система монтируется в створки, получив сигнал, штанги выходят с установочного места в грунте и перемещают полотно ворот.

Устройство такого типа успешно справляется с конструкцией большой массы.

Подземная автоматика монтируется в земле, закрывается кожухом. Поэтому оборудование может работать в холодную зимнюю погоду, не боится атмосферных осадков.

Минусом последних двух видов считается их повышенная цена по сравнению со стоимостью линейной автоматики.

Плюсы автоматики для откатных ворот:

1. Безопасное использование.
2. Плавность хода створок.
3. Возможность открытия вручную при отсутствии электроэнергии.
4. Длительный срок службы при бережном уходе за системой.
5. Удобная эксплуатация.

Минусы автоматики для откатных ворот:

1. Требует много места.
2. Трудности при самостоятельном монтаже.

Обслуживание системы

Отдельные компоненты, которые составляют систему автоматизации ворот, разнообразны и зачастую сложны. Электродвигатели или гидравлические приводы приводят в действие зубчатые колеса, соединенные с кронштейнами, закрепленными на ваших конструкциях. Современная электроника используется в панелях управления, фотоэлементах, петлевых навесах, защитных кромках, системах контроля доступа, а также в передатчиках и приемниках.

Не имеет значения, какая комбинация распашных ворот, панелей управления, напряжений двигателя, защитных устройств и контроля доступа используется

Техническое обслуживание имеет жизненно важное значение для обеспечения бесперебойной и безопасной работы автоматических полотен, а также для снижения вероятности дорогостоящих и длительных сбоев и поломок. Частота технического обслуживания любой системы может зависеть от частоты использования

Электрические ворота, которые открываются и закрываются в течение всего дня, более подвержены износу, чем те, которые открываются один или два раза в день. Но констуркции, которые не используются в течение нескольких дней, могут нуждаться в дополнительном обслуживании, направленном на обеспечение свободного перемещения компонентов.

Расположение системы автоматизации ворот может сыграть роль в определении объема обслуживания. Если полотна находятся недалеко от побережья, сильный ветер и песок с моря могут сократить интервалы обслуживания.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

• Дрель;
• Рулетка;
• Молоток;
• Изолента;
• Шуруповёрт;
• Плоскогубцы.

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Выбор и расчёт двигателей

В качестве активатора движения для распашных ворот целесообразно применять мотор-редукторы разного типа. Если речь идёт о небольших воротах малой массы, с задачей справятся двигатели аккумуляторных шуруповёртов, приводы автомобильных стеклоочистителей, стеклоподъёмников и пр. Другой вопрос — как вы планируете выполнить муфту сцепления для валов таких моторов.

Вы также можете подобрать подходящий агрегат из богатого ассортимента магазинных мотор-редукторов, это даёт большую свободу в определении нужного крутящего момента. Итак, допустим измеренное усилие закрывания тяжёлой створки ворот составило 13,5 кг по шкале ручного кантера. Каждый килограмм соответствует 9,8 Н, значит, сила тяги равна 132,3 Н. В случае с реечной или зубчатой передачей это значение надо поделить на диаметр приводного колеса, это и будет равно крутящему моменту двигателя.

В конструкции типа «гайка-винт» происходит редукция, поэтому требуется дополнительный пересчёт. Допустим, выбрана шпилька М18 с шагом резьбы 2,5 мм. Это значит, что за один оборот по окружности диаметром 18 мм гайка совершает 2,5 мм поступательного движения, стало быть передаточное отношение равно 7,2:1. Соответственно, если мы разделим усилие открывания ворот на коэффициент передачи, получим искомое значение усилия на валу двигателя: 132,3 / 7,2 ~ 18,4 Н или чуть менее 1,9 килограмма при радиусе шпильки 0,9 см. То есть табличное значение крутящего момента для двигателя составит 1,69 кг/см.

Это довольно грубый расчёт, не учитывающий силу трения в винтовой передаче и другие потери, но он помогает определиться с минимально допустимой мощностью мотора. Для компенсации потерь энергии рекомендуется обеспечить запас мощности в размере 100–250%.

Также необходимо рассчитать скорость вращения вала. Для этого разделите длину рабочего хода на шаг резьбы винтовой передачи, и вы получите количество оборотов, необходимое для полного открывания ворот. При использовании реечной передачи расчёт определяется соотношением числа зубьев рейки и приводной шестерни.

Секционные ворота могут открываться двумя способами: вручную или автоматически

Ручной привод стоит дешевле, но разница в цене между ними не настолько существенна, чтобы ради нее жертвовать качеством, удобством и безопасностью

Поэтому рекомендуем в первую очередь обращать внимание на другие характеристики устройств

Преимущества автоматического привода налицо:

• взломоустойчивость — взломать ворота, оснащенные ручным приводом, преступнику куда легче;
• возможность управлять створками ворот дистанционно — с помощью брелока или пульта управления;
• экономия времени и сил — вам не придется открывать створки, замки и засовы, ведь заехать в гараж можно будет, даже не покидая машины.

Автоматические приводы для ворот в свою очередь подразделяются на:

• потолочные;
• вальные.

Системы контроля доступа

Отвечая на вопрос о том, как сделать автоматические распашные ворота своими руками, следует затронуть тему систем безопасности. Простейшая система контроля доступа — кнопка, расположенная за оградой. Еще одна кнопка в доме управляет конструкциями при нажатии.

По указанию пульта дистанционного управления или систем контроля доступа органы управления двигателем затвора управляют моторами, которые открывают и закрывают полотна.

Электродвигатели или гидравлические системы используются для распашных конструкций. Моторы с такими системами поворачивают устройства как минимум на 90 градусов на шарнирах стойках, а двигатели толкают и тянут одиночные детали вдоль направляющих, проложенных через вход привода.

Виды гаражных ворот

Для начала необходимо определить, какая именно модель будет использована для гаража. В наше время немало их видов, и хозяину нелегко определиться с выбором.

Секционные ворота

Представляют собой набор панелей (сдвижных секций), соединенных между собой петлями. Крепятся и передвигаются по специальным направляющим вверх. При открывании поднимаются одна за другой и заходят в нишу под потолком. Секционные ворота для гаража очень удобны.

Секционные складные ворота используются в частных домах, на фермах, паркингах.

Около частного дома

Преимущества: удобство, защита от взлома, универсальны в использовании. Недостатки: высокая стоимость, складывающиеся конструкции подвержены порче.

Распашные ворота

Распашная модель – классическая гаражная конструкция, состоящая из двух створок, подвешенных на петлях к опорным столбам. Самая распространенная модель. Существует 2 вида: простые и автоматические ворота. Основными достоинствами считают простоту конструкции и надежность.

Недостаток – трудности, связанные с открыванием зимой: необходима чистка снега. Также требуется систематическая смазка петель. Хозяину несложно сделать своими руками именно такие ворота для гаража.

На фото представлен распашной вариант конструкции.

На загородном участке

Откатные ворота

Новая современная модель. Выглядят эстетично и просты в использовании. Принцип действия: внизу и вверху проема крепятся направляющие, по которым 2 створки съезжаются и разъезжаются. Бывает 2 вида открывания: автоматический и ручной. Преимущества: компактные, не занимают много места, долгий срок службы, надежность.

Недостаток – нужен систематический уход за роликовой системой: необходимо исключить попадание снега, воды, посторонних предметов.

Откатной вариант

Подъемно-поворотные ворота

Это наиболее практичные и удобные вертикальные конструкции. При открывании лист металла поднимается вверх и ложится горизонтально в виде козырька. Конструкция такого механизма несложная. Полотно крепится на раму и движется вокруг оси, меняя горизонтальное положение на вертикальное. Откидные ворота удобны в эксплуатации.

Чертеж подъемной конструкции

Достоинства: стойкость к коррозии и взлому, не требуют дополнительного места.

Недостатки подъемно-поворотных конструкций: высокая стоимость, подходят для проемов только прямоугольной формы, в открытом виде уменьшают высоту проема на 25 см. Сделать подъемные ворота для гаража на даче своими руками будет достаточно проблематично, так же, как и подъёмно-поворотные.

Перечень элементов

Системы контроля доступа

Отвечая на вопрос о том, как сделать автоматические распашные ворота своими руками, следует затронуть тему систем безопасности. Простейшая система контроля доступа — кнопка, расположенная за оградой. Еще одна кнопка в доме управляет конструкциями при нажатии.

По указанию пульта дистанционного управления или систем контроля доступа органы управления двигателем затвора управляют моторами, которые открывают и закрывают полотна.

Электродвигатели или гидравлические системы используются для распашных конструкций. Моторы с такими системами поворачивают устройства как минимум на 90 градусов на шарнирах стойках, а двигатели толкают и тянут одиночные детали вдоль направляющих, проложенных через вход привода.

Самодельный разборной портал

Как только гараж построен, возникает вопрос о сохранности имущества и то, какие ворота будет использовать владелец, решать только ему. Приобрести секционный подъемный портал возможно на любом специализированном рынке. Специалисты могут измерить проем, а также обеспечить сборку, монтаж и настройку гаражных ворот в течение одной недели. Но приобретенные ворота обойдутся достаточно дорого. Каждый хозяин может собрать секционные подъемные гаражные ворота своими руками. Это не плохая идея, но выполняется она с определенным трудом.

Приступить к подобной работе можно, только если имеется уже достаточно большой опыт работы с подобными конструкциями, так как монтаж и сборка секций требует высокого уровня знаний и навыков. Также понадобится определенный запас времени.

Переходим к устранению провисания и обрыва тросов своими руками

Секционные ворота делятся на 2 типа: разрезные и неразрезные. Ремонтировать каждый из этих типов конструкций необходимо по-разному.

Устранение неравномерного натяжения левого и правого тросов с разрезным валом

Алгоритм регулировки конструкций с разрезным валом следующий:

1. Закрепление нижних кронштейнов.
2. Монтаж шпонки на секции.
3. Фиксация барабана посредством затяжки установочного винта.
4. Поворот вала. Поворачивать его нужно, пока провисание перестанет быть заметно. Чтобы натянуть тросы, пружины необходимо прокрутить 1.5-2 оборота. После затягивания пружин выполните затягивание болтов натяжных наконечников. Это необходимо, чтобы надежно зафиксировать пружины.

Если конструкция все равно провисает, необходимо использовать метод взаимного поворота валов. Ввиду того, что поворот осуществляется посредством муфты, ослабьте ее затяжные болты. Затем поверните вал, расположенный с провисающей стороны. Следите за тем, чтобы второй вал сохранял изначальное положение.

Как устранить неравномерное натяжение левого и правого тросов с неразрезным валом

Если конструкция оборудована неразрезным валом, последовательность действий по регулировке будет такой:

1. Поднятие рабочей панели, фиксация ее в приподнятом положении. Это необходимо для ослабления троса, который натянут.
2. Откручивание винта, фиксирующего трос в барабане.
3. Регулировка длины на требуемую величину. Если трос провисает, его рабочую длину необходимо сделать меньше.
4. Затягивание винта, который фиксирует трос.
5. Возврат панели на место.
6. Проверка состояния конструкции. Удостоверьтесь, что она больше не провисает.

Если ремонт оказался успешным, ничего больше не провисает, дополнительных действий выполнять не понадобится. В противном случае выполните перечисленные действия заново. Не забывайте, что натягивать тросы требуется одинаково.

Выбираем материалы для изготовления

Оптимальным вариантом по соотношению качество/цена будут распашные ворота, сваренные из профильных труб. Для каркаса выбирается сечение 40×20×2 мм. Если предполагается установка автоматики 60×40×2мм. Сечение опорных столбов зависит от того сколько весят распашные сварные ворота:

• меньше 150 кг — 80×80×4мм;
• 150 — 300 кг — 100×100×5мм;
• больше 300 кг — 100×140×5мм.

Распашные ворота для дачи, если на ней отдыхают только летом, можно сваривать из старых водопроводных труб 1/2 — 1 дюйм или уголка 40×40. Листовой материал для обшивки выбирается в зависимости от предпочтений и финансовых возможностей. Например, можно сделать ворота с прозрачными вставками. Чтобы их мог открывать даже ребенок, каркасы навешивают на шариковые петли. Краску по металлу выбирают обычно под цвет забора.

Монтаж и настройка привода

Настройка актуатора

Рычажные механизмы устанавливают для нетяжелых полотен, но есть и более мощные и дорогие модели. Линейные потянут большие нагрузки, но по надежности оба устройства одинаковы, поэтому выбирают тип для конкретного случая. Элементы механизма располагают недалеко от плоскости ворот, изолируют от влаги.

Пульт управления открыванием и закрыванием ставят как отдельное устройство в помещении или на уличной опоре. Монтаж приводных деталей и запчастей выполняют по инструкции, которая сопровождает продажный комплект автоматического устройства.

Перед настройкой разблокируют автоматику ключом, чтобы дать возможность ручной координации. Проверяют плавность передвижения полотна, чтобы не было толчков. Если есть затруднения, контролируют правильность монтажа, а также соблюдение монтажного промежутка, который рекомендует изготовитель.

Монтаж автоматики для распашных ворот: основные правила и нюансы

Имеется множество вариантов производства воротных сооружений для въезда и выезда. Одни предпочитают откатные ворота, другие – распашные. Сегодня как раз речь пойдет о втором варианте.

Распашные конструкции могут выглядеть привлекательно и благородно. В качестве обшивки сооружения может быть использован любой материал: древесина, сталь, профлист, пластик и сэндвич-панели.

Для большего комфорта при эксплуатации современные ворота оснащают автоматическим механизмом. Произвести монтаж такой конструкции можно самостоятельно, но нужно владеть знаниями и опытом. Лучше в такой ситуации поручить дело специалистам. А мы представим нашу обзорную статью как инструкцию для тех, кто все же хочет попробовать свои силы.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Схемы автоматики для ворот

Для того чтобы открытие ворот стало секундным делом современные люди используют автоматику для гаражных ворот с установкой электропривода. Данная функция позволит сделать процесс открытия и закрытия с пульта, что очень удобно. Наша компания занимается реализацией многих моделей и представляет различные схемы автоматики для ворот

от ведущих производителей всего мира на нашем сайте.

В большинстве случаев люди предпочитают приобретать распашные ворота с электроприводом.

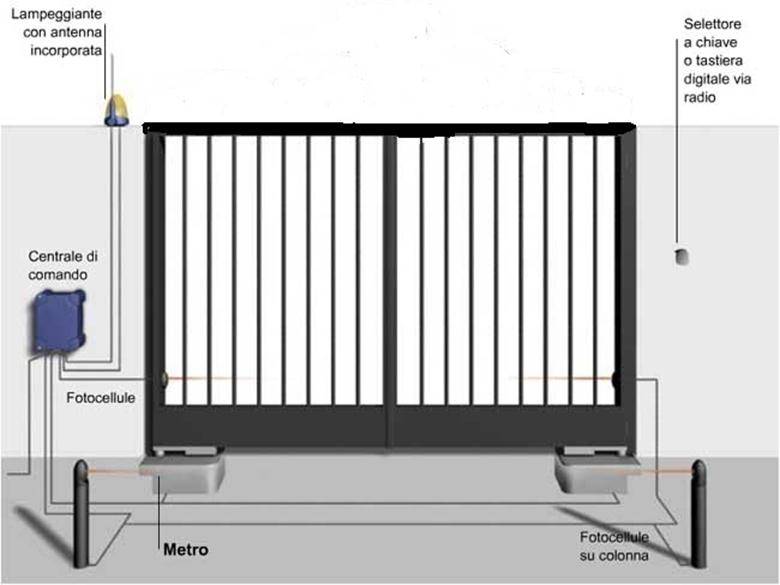

Схема электропроводки таких электрических ворот выглядит следующим образом

Все провода ведут к блоку для управления. Открытые концы желательно оставлять на длину 1-1,5м. Сам блок лучше всего располагать с той стороны, где вам будет легче подвести требуемый кабель для питания на 220 вольт. Провода следует заводить с гофрой в короб обязательно снизу. Это нужно для того чтобы в него не попала вода.

Провод для питания электропроводов

Каждый привод должен иметь трехжильный кабель, которому следует выходить на такой высоте, чтоб она была немного меньше высоты, где установлены приводы. Сам кабель должен обладать гибкостью и быть многожильным. Провод, отвечающий за двигатель, идет к блоку со стороны привода в пластиковой гофре, которую необходимо в некоторых местах закрепить к столбу используя специальные крепежи. Привод, установленный на столбе подальше от блока также должен иметь трехжильный кабель. Данный провод идет под проемом.

После этого требуется произвести разводку кабелей для фотоэлементов. Как правило, именно данный этап создает затруднения. Изучив самостоятельно схемы автоматики для ворот, сразу же возникает первый вопрос, где следует устанавливать фотоэлементы.

Монтаж фотоэлементов

Для начала требуется забетонировать все стойки и провести всю имеющуюся проводку к блоку. Контакты, отвечающие за управление фотоэлементов нужно установить в клемму GDN и клемму STOP с последующим удалением перемычки, стоящей там.

Фотоэлемент расположенный ближе к блоку требует наличия четырехжильного провода включающего в себя:

• 2 жилы управляющие контактами;
• 2 жилы необходимые для питания;

Чтобы заказать автоматику для ворот позвоните по телефону +7 (938) 5-100-110 или выберите в нашем каталоге

Фотоэлемент, расположенный на столбе, который идет дальше от привода нуждается в двухжильном кабеле. Провод данного фотоэлемента также расположен под проемом.

Рекомендации по автоматизации портального устройства

Поставить распашные ворота самостоятельно вполне реально, ведь подобной конструкции устройства и принцип работы разработали и внедрили в быт более 1 тыс. лет назад. Принцип работы секционных ворот с электроприводом? На сегодняшний день они не утратили своей популярности, и их автоматизированные и усовершенствованные модели возводят в частных владениях, загородных территориях, на предприятиях, везде. При этом, для комфортной каждодневной эксплуатации, важна не только правильная установка, но и электрическая схема распашных ворот. Распашные конструкции отличаются:

• Универсальностью.
• Доступной ценой и возможностью самостоятельного изготовления и монтажа.
• Соответственно — простотой конструкции.
• Длительным сроком эксплуатации при условии соблюдения заводских размеров, технологичных моментов и рекомендаций.

Наиболее востребованы автоматические распашные ворота, позволяющие существенно повысить комфорт за счет автоматизации процесса открытия, остановки в необходимом положении и закрытия их створок.

Общий план системы автоматизации

Бесспорно, плюсом собственноручного выполнения работ от А до Я — возможность сделать устройство удобное конкретно для себя, и подобрать материалы декора, цены и качества. Так, облицовку можно сделать абсолютно любой: металлической, деревянной, из профнастила и прочее. Приступая к работе, изучите примеры чертежей распашных ворот, их отличительные особенности в зависимости от материала и габаритов.

Начертите схему или возьмите уже готовый вариант, внося свои изменения и поправки.

Как работает автоматизация

Привод рычажного типа снабжен двумя коленами. Поворот начинается с работой первого элемента, а когда вылет первой рукоятки заканчивается, начинает движение второй рычаг. Питание подводят с помощью полых труб, в которых протянуты электрические провода, координирует действие управляющий узел. Блок крепят на стойке на усиленных закладных деталях.

На время отсутствия хозяев ставят запоры внутри или снаружи, которые закрывают при сохранении автоматики в нерабочем виде, открывают по возвращении. Внизу под створками монтируют стопоры, которые являются конечными упорами. Автоматика останавливает усилие поворота после упирания в них полотна, т. к. поступает сигнал, что ворота закрыты.

Принцип работы линейного привода (актуатора)

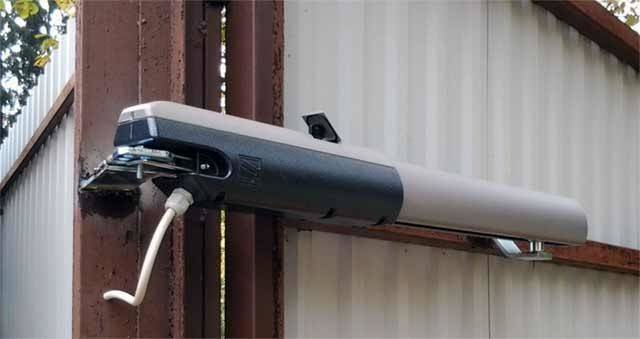

Линейный привод для ворот Линейный тип бывает на основе механики и на базе гидравлики. Его устанавливают на железные столбы или колонны маленького сечения. Неподвижный кронштейн фиксируют к стойке, а движущаяся часть располагается на створке. Две пары фотоэлементов контролируют присутствие в проеме предмета или человека, блокируют закрывание на дистанционной основе.

Распространенный линейный двигатель работает по принципу затягивающегося и выдающегося вперед штока. Слайдер передвигается по полозьям с помощью винтовой передачи. Крепежный элемент вращается, но сообщает штоку линейное направление.

Линейные приводы различают по длине хода, различаются размерами элемента поступательного движения и корпуса. Другими характеристиками являются усилие передачи и скорость работы.

Конструкции

Конструкция автоматики для распашных створок достаточно проста. Рабочие составные части приводятся в действие с кнопки управляющего пульта или авто системы. После того, как части ворот достигнут заданного градуса открытия, подача тока на движок отключается. Закрываются ворота по такому же принципу. Есть более сложные конструкции, которые дополнены датчиками движения, защитой, идентификационными устройствами.

Комплект автоматики для распашной механизации обычно включает несколько частей:

• управляющий пульт;
• движки -2 шт;
• маячок;
• фотоэлементы;
• управляющий блок.

Электро-конструкции ворот включают в себя такие составляющие:

• жесткий каркас;
• опорные стойки;
• задвижку из металла;
• обшивку;
• воротные петли;
• автомат-системы.

Секционные ворота своими руками

Основные общепринятые качества для гаражных ворот – надежность, практичность и легкость в эксплуатации. Конструкция секционных ворот обладает всеми перечисленными качествами, при этом они не требуют дополнительного места при открытии и их легко сделать подъемно-автоматическими.

Секционные ворота своими руками

Благодаря современным материалам они обладают хорошими теплоизоляционными свойствами и могут отлично преобразить фасад гаража.

Основным минусом секционных гаражных ворот является их цена. По сравнению с обычными распашными воротами она может быть больше раза в два и более.

На рынке имеется достаточно большое количество фирм, занимающихся изготовлением, продажей и установкой таких ворот. Но наличие большой конкуренции на рынке все равно не повлияло на цену. Причиной этому является сложное устройство ворот и дизайн.

Чтобы хоть как-то сэкономить на установке, советуем купить готовый механизм и заняться установкой самостоятельно, а также выбирать заводские расцветки ворот, они ничем не хуже авторских и долговечны.

Конструкция гаражных секционных ворот состоит из ламелей, скрепленных между собой в единое полотно, и механизма, состоящего из направляющих, пружинных блоков для уравновешивания полотна во время движения, и подъемно-торсионной системы, обеспечивающей движение полотна вдоль направляющих за счет системы тросов, валов и барабанов.

Самые быстрые устройства

Существуют быстрые версии воротных моторов, а производитель Somfy предлагает линейку высокоскоростных распашных конструкций. Однако существует разница в расстоянии, пройденном двигателями с различными типами конструкций. Электропривод для распашных ворот Somfy один из лидеров по скорости активации и перемещении полотна. Модели подходят под разные виды ограды.

С зазором между столбами 4 м, раздвижные ворота перемещаются более чем на 3,141 м, открывая 90 градусов. Несмотря на различия в типе движения (скольжение и вращение) и двигателе, такие конструкции работают немного быстрее из-за этого.
