Как сделать правильную естественную вентиляцию в подвале своими руками, схема

Расчет и устройство вентиляции

Различные схемы вентиляции погреба

Разновидность устанавливаемой вентиляции по большому счету определяется размерами подвала. Если он маленький, можно просто просверлить в стенах несколько отверстий.

А вот схема вентиляции в погребе размерами побольше будет выглядеть несколько сложнее. Лучше всего для проветривания больших помещений остановиться на приточно-вытяжном типе вентиляции, который обеспечивает эффективный воздухообмен в помещении, сохраняя оптимальную для хранения продуктов температуру в любое время года.

Если речь идет о помещениях промышленного назначения, в них для постоянного притока воздуха устанавливают специальные вентиляторы. Однако для бытового использования такая вентиляция погреба является слишком дорогостоящей и нецелесообразной.

Чтобы понять, как сделать вентиляцию погреба правильно, необходимо провести ряд расчетов. Первое, что нужно сделать, – вычислить площадь подвала.

Для подачи достаточного количества воздуха площадь вентиляционных каналов должна составлять 26 см2 на каждый 1 м2 площади помещения. Исходя их этого, определяют общую площадь вытяжных труб.

Например, на подвал в 6 м2 площади понадобится 156 см2 вентиляционных труб. Для вычисления диаметра из полученной суммы извлекают квадратный корень и делят на π (3,14). Таким образом, диаметр трубы будет равен 14 см.

Тем не менее, чтобы обеспечить беспрепятственный приток и удаление воздушных масс из подвала, устраивают вентиляцию с диаметром труб на 10-15% больше полученного значения.

Виды систем вентиляции погреба

Разработано несколько методов обустройства системы вентилирования в погребе: возможна установка готовых вентиляторов или можно организовать воздухообмен собственными силами.

Самодельная вентиляция в подвале применяется в бытовых условиях, а вот вентиляторы фабричного производства устанавливаются в больших хранилищах.

Вентиляция в частном доме или крупном хранилище бывает двух видов:

• принудительная система – заключается в монтаже вентиляторов. Они используются для обеспечения циркуляции воздуха в помещениях большого размера;
• при естественном типе вентилирования воздухообмен происходит без помощи приборов. Хозяева подвала могут только изредка включать  вентиляторы, чтобы просушить помещение.

Как работает система вентиляции, рассмотрим далее.

Особенности естественной циркуляции воздуха

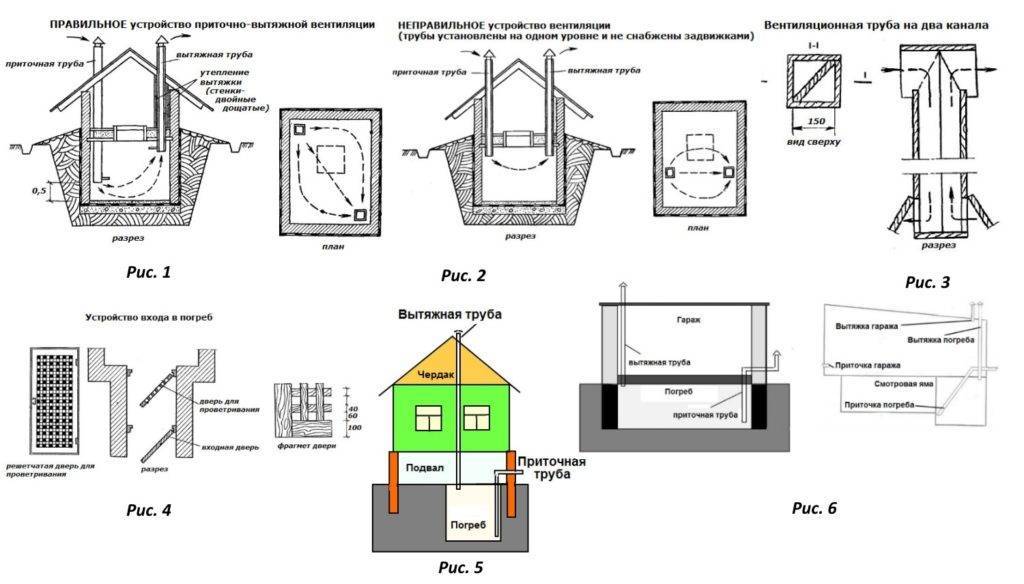

Правильная и неправильная система естественной вентиляции погреба

Естественная вентиляция погреба обеспечивается благодаря разности температур в самом помещении и за его пределами. Возникают процессы, при которых свежий воздух снаружи начинает двигаться по трубам, вытесняя застоявшийся влажный воздух из погреба.

Основными элементами естественной вентиляции погреба являются:

• Приточная магистраль, имеющая на входе специальную защитную сетку.
• Вытяжной короб, предназначенный для выведения воздуха из подвала, и имеющий на выходе козырек, а в самом подвале – приспособление для накопления сконденсированной влаги.
• Продухи в области цоколя для обеспечения воздухообмена.
• Данная система вентилирования является довольно простой, но имеет некоторые недостатки. Во-первых, она не может обеспечить достаточно эффективную циркуляцию воздушных потоков. Во-вторых, интенсивность движения воздуха во многом зависит от погодных условий.

Способ монтажа будущей системы вентиляции нужно продумать на этапе его проектирования, чтобы не возникло непредвиденных осложнений. После проведения всех расчетов высчитывают пропускную способность магистралей с учетом параметров подвала.

Вытяжной короб уместнее всего установить в потолке, а выходное отверстие магистрали должно находиться на высоте как минимум 0,6 м от крыши сооружения.

Системы принудительного воздухообмена

Вытяжка в погребе с принудительной подачей воздуха предполагает использование вспомогательных вытяжных вентиляторов. Такие устройства могут оборудоваться фильтрами, нагревателями и регуляторами температуры.

Принудительная вентиляция в погребе включает следующие основные элементы:

• магистрали для транспортировки воздушных потоков;
• специальная установка, которая служит для нагнетания воздуха и позволяет контролировать скорость воздухообмена;
• датчики контроля температуры во время работы системы вентилирования;
• вентиляционные выходы;
• воздухозаборники;
• диффузоры;
• тройники.

У приточно-вытяжной системы вентилирования принудительного типа есть следующие преимущества:

• стабильная работа при любых погодных условиях;
• автоматика, позволяющая контролировать температуру и интенсивность воздушных потоков;
• возможность эксплуатации в больших по площади помещениях.

Такие системы не слишком востребованы, поскольку требуют существенных затрат на установку специального оборудования. К тому же их монтаж довольно сложен для непрофессионалов.

Монтаж системы принудительной вентиляции необходимо выполнять в соответствии с заранее разработанным планом. Вместе с тем нужно будет произвести расчет интенсивности воздухообмена и цикличности включения/отключения вентиляции.

Монтаж вентиляции

Выбрав тип воздухообмена в цоколе, и проведя основные расчеты, можно приступить к обустройству системы циркуляции воздуха.

В случае, когда в гараже вентиляция устанавливается уже в готовом здании, в потолке погреба делают отверстие для монтажа воздуховода;
Через отверстие спускают трубу, через которую будет выходить отработанный воздух. Окончание закрепляют под потолком на расстоянии 15 см ниже поверхности, с наружной стороны вытяжную трубу поднимают над землей на 15см выше грунта;
В противоположном углу подвала проделывают такое же отверстие в потолке/стене, и через него устанавливают приточную трубу, фиксируя её положение не ниже 20см от пола и не выше 50см.
Снаружи приточную трубу слишком высокой не делают, если она выходит через поверхность потолка – достаточно 20-25 см

Важно помнить, чем ниже труба поступления воздуха, тем лучшее будет тяга, соответственно, и приток свежего воздуха внутрь.
В случае, когда приточная труба выводится через стену погреба, на неё надевают специальный пластиковый дефлектор, или же вентиляционную решетку.
Если вентиляция в подвале частного дома обустраивается там, где есть камин или печь, следует выводить вытяжную трубу рядом с их дымоходом, так как это усилит отток использованного воздуха из подземного помещения за счет значительной разницы температур;
По рекомендации специалистов, на каждую трубу подвала стоит сделать заслонки, которые можно открывать на нужный просвет. Таким образом контролируется интенсивность циркуляции подвального воздуха.

После окончания сбора системы, непременно стоит проверить её на наличие достаточной тяги:

• Для проверки напора воздуха на входе можно приложить лист тонкой бумаги. Если бумажный листок начинает вибрировать, значит, воздух забирается достаточно интенсивно;
• Альтернативой бумаге может послужить направление дыма от зажжённой в металлической емкости бумаги. Дым от тления поможет визуально определить наличие тяги.

Переоборудование естественной системы вытяжки в принудительную

Часто владельцы оборудуют подвал под гаражом, забывая о том, что при повышенной влажности выделяются ядовитые пары химических жидкостей, а также появляется коррозия на металлических деталях машин. Как правильно сделать вентиляцию в подвале, чтобы эти ядовитые испарения тщательно выводились и не попадали на продукты?

В некоторых случая естественная вытяжка не срабатывает в должном объеме. В погребах появляется избыточный конденсат, грибок, плесень, или же затхлый запах. Это первые сигналы того, что вентиляция подвала частного дома требует повышения эффективности. Сделать это можно несколькими способами:

• Взять трубы большего диаметра. Если помещение гаражного подвала не более 12 квадратных метров, труба вытяжки может иметь диаметр 15см, если она единственная;
• Нарастить высоту вытяжки, что повлечет за собой увеличение тяги;
• Смонтировать дополнительные приточные и вытяжные каналы;
• Вмонтировать вентилятор в вытяжку, обеспечивающий принудительную циркуляцию воздуха.

Если в первых трёх вариантах требуются основательные работы по переоборудованию системы вентиляции, то в последнем варианте можно создать принудительную вентиляцию гаража своими руками на базе естественной вытяжки:

• Подвести электрический кабель к месту монтажа;
• Демонтировать решётку, если есть такой декоративный элемент;
• Установить вентилятор;
• Поставить на место декоративную решётку;
• Подключить вентилятор с помощью электрического кабеля.

Чаще всего достаточно добавить всего 1 вентилятор, но чтобы усилить эффект ещё больше —  поставить второй в приточную трубу. Для максимального эффекта ставят центробежную модель увеличенной мощности. Шумовые эффекты, к сожалению, добавятся, но застойных явлений воздухообмена в помещении гаражного подвала больше не будет.

Вопрос вентиляции

Вентиляция подвальных помещений осуществляется, как правило, при помощи вентканалов. Вентиляционные каналы выполняются из кирпичной кладки с определенным сечением или из других подходящих материалов (гофры, пластиковые трубы и т. п.).

Вытяжную трубу устанавливают под потолком подвала. Ее верхняя часть должна выходить на крышу дома и располагаться максимально высоко. Чтобы улучшить тягу вытяжной трубы подвала, необходимо ее проложить в непосредственной близости с дымовыми каналами (например, каналом отопительного котла). Верхнюю часть приточной трубы можно разместить на чердаке, а нижнюю – под полом подвального помещения. В летние месяцы зачастую естественной тяги не хватает, поэтому многие домовладельцы в вытяжную трубу устанавливают вентилятор.

Помимо вентиляционных каналов, проветривание подвального помещения можно осуществлять при помощи продухов, которые могут быть представлены в виде небольших окошек, расположенных в подвальной стене. Высокая влажность устраняется при помощи проветривания.

Источники

• https://TeploTekCorp.ru/truby/ventilyaciya-podpolya-v-derevyannom-dome.html
• https://foundmaster.ru/ventilation/kak-pravilno-organizovat-ventilyatsiyu-derevyannogo-pola-v-dome.html
• https://centro-pol.ru/ventilyatsiya-pola-v-derevyannom-dome.html
• https://StrojDvor.ru/ventilyaciya/kak-sdelat-ventilyaciyu-pod-polom-v-chastnyx-domax/
• http://DekorMyHome.ru/remont-i-oformlenie/ventiliaciia-v-poly-v-chastnom-dereviannom-dome.html
• https://UznayoRemonte.ru/stroitelstvo/ventilyatsiya-podvala-v-chastnom-dome/
• https://proventilyaciyu.ru/ventilyatsiya/ventilyaciya-podpola-v-derevyannom-dome
• https://ventilation-conditioning.ru/montazh/sistema-ventilyacii-v-podvale.html
• https://PodvalDoma.ru/mikroklimat/ventilyaciya/podpola-v-chastnom-dome.html
• https://foundmaster.ru/ventilation/ventilyatsiya-podpolya-odno-iz-uslovij-prochnosti-doma.html
• https://PodvalDoma.ru/stroitelstvo/pogreb/podpole.html
• https://texnotoys.ru/ventilyaciya/nuzhen-li-podval-pod-domom.html

Правила эксплуатации

На период отопительного сезона вытяжка обязательно должна быть частично или полностью закрыта. Дело в том, что если в сильный мороз оставить вентиляцию открытой, то температура в погребе быстро опустится до показателей, которые находятся значительно ниже допустимой нормы. Оптимальная температура в погребе составляет +4 — +6 °С. Это значение взято усреднённо, его вполне достаточно, чтобы овощи не начинали прорастать и в то же время не перемерзали.

Летом циркуляцию воздуха в погребе также следует свести к минимуму. Если в прохладное помещение активно поступает тёплый влажный воздух (в природной среде тёплый воздух всегда более влажный), то вода из него неизбежно оседает на холодных внутренних поверхностях погреба. В общем случае проветривание проводится только в межсезонье, когда температура на улице немного ниже, чем в погребе.

На зиму и лето допускается небольшая тяга в вентиляционной системе. Для её обеспечения достаточно неплотно прикрыть приточный канал снаружи, и также неплотно закрыть вытяжку изнутри и снаружи.

Монтаж вентиляции своими руками

Вентиляция погреба может быть оборудована без помощи профессионалов. Для этого необходимо разобраться в принципах вентилирования и особенностях оборудования, необходимого для монтажа.

Исходя из параметров помещения, выбирается одна из следующих систем приточной и вытяжной вентиляции:

• Естественная подача воздуха и вытяжка в погребе с одной трубой актуальна в том случае, если площадь подвального помещения не превышает 50 м2.
• Принудительная система вентилирования помещения необходима, если погреб имеет большую площадь.
• Чтобы провести работы без помощи профессионалов, потребуется обзавестись перфоратором, болгаркой и электродрелью. С их помощью вы сможете проделать отверстия и создать каналы в стенах, цоколе, потолке и полу помещения.

Если подвал имеет небольшую площадь, то монтаж воздуховодов осуществляют посредством проделывания в цоколе здания маленьких каналов (продушин), которые размещают на противоположных стенах.

Дополнительно необходимо будет установить решетки, чтобы избежать проникновения в подвал грызунов. В самом подвале на отверстиях для регулирования количества поступающего воздуха установите заслонки.

Продушина не всегда в состоянии обеспечить эффективный поток воздуха. В некоторых случаях желательно устанавливать приточно-вытяжную вентиляцию.

Вентиляция погреба с двумя трубами устанавливается в такой последовательности:

1. Возьмите трубы для приточной магистрали с сечением 10-15 см, а также сделайте разметку на противоположных стенах подвала, где будут сделаны отверстия для воздуховодов.
2. В цоколе и потолке погреба просверлите отверстия, отвечающие размерам магистралей.
3. Закрепите приточную трубу таким образом, чтобы ее нижний конец находился в 20-50 см от пола подвала, а внешний выступал на 1 метр над уровнем земли.
4. Проденьте через отверстие в потолке вытяжную трубу. Верхняя ее часть должна пройти сквозь отверстие в крыше сооружения.
5. Закрепите вытяжную трубу так, чтобы ее верхний конец выступал над крышей подвала как минимум на 50 см. Это поможет создать достаточную тягу.
6. Далее произведите утепление вытяжной трубы в том месте, где она проходит сквозь чердачное помещение, а также выходит на крышу.
7. Проследите, чтобы были закрыты все зазоры между трубами в области цоколя и потолка. Их можно заделать при помощи герметика.
8. Установите в погребе или подвале на вытяжном канале емкость для конденсата. Она должна быть оборудована краном для сливания жидкости.
9. На верхнем конце вытяжной магистрали зафиксируйте колпак, который предотвратит попадание осадков в трубу и улучшит тягу.
10. На приточных каналах установите защитные решетки.
11. Для надежности всей конструкции ее элементы необходимо тщательно зафиксировать. Для этой цели хорошо подойдут хомуты.

Способ проветривания подвала с помощью естественной приточно-вытяжной вентиляции эффективен, если площадь помещения составляет 20-40 м2.

Если же подвал больше, понадобится принудительная система подачи воздуха. Монтаж таких сложных систем, включающих элементы кондиционирования и регулирования температур, лучше доверить профессионалам.

Краткая информация

Правильно рассчитанная и смонтированная, она сделает вашу дачу, погреб на даче, более приспособленным для длительного хранения продуктов

Именно поэтому так важно наличие профессиональной схемы для оборудования

Если вы хотите знать, как правильно сделать вентиляцию в погребе и подвале собственноручно, то не так сложно, как может показаться на первый взгляд. Для этого вам понадобится набор инструментов и стройматериалов, а также четкое выполнение определенной последовательности действий, согласно определенной схеме. А перед тем как приступить к монтажу вентиляции своими руками, стоит определиться с тем, какая именно она будет – естественная или принудительная.

Управление вентиляцией

Для того, чтобы правильно сделать вентиляцию в погребе, надо вспомнить несколько терминов из физики.

Важные понятия

• Абсолютная влажность – вес водяного пара в кубе воздуха. При понижении температуры не изменяется.
• Относительная влажность – процентное отношение фактического количества воды к максимально возможному. Изменяется при охлаждении воздуха.
• Точка росы – температура, при понижении до которой водяной пар начинает конденсироваться.

Горячий воздух может вобрать очень много влаги. Освобождается при переходе через точку росы. Её можно рассчитать с помощью онлайн калькулятора.

Практическое значение: точка росы при 23° C и относительной влажности 70% равна 17,2° C. Такой воздух на улице кажется сухим. Решаем проветрить погреб. Запускаем этот воздух внутрь.

Если температура внутри ниже 17,2° C, тёплый уличный воздух будет осушаться. Сброшенная им влага повысит влажность в помещении до 100%, появится конденсат. Это главная ошибка при эксплуатации подземных хранилищ.

Для справки: максимальное содержание влаги в воздухе при 23 градусах – 23,1 г, при 0 – 5,2 г/м3.

Практические советы

Лучше всего естественная вентиляция работает в холодное время года. Собственно, для этого и существует погреб. Чтобы снизить температуру и влажность, доступ воздуха организуют в холодные осенние ночи.

Поэтому летом осушают веществами, которые поглощают влагу: вносят ящики с крупной солью, золой, опилками, негашёной известью, древесным углём. Если необходимо быстро осушить погреб, для усиления циркуляции воздуха в него заносят вёдра с раскалёнными углями.

После этого внутрь заходят с горящей свечой: если она гаснет, дальше идти нельзя, т. как концентрация СО2, углекислого газа, высока и представляет угрозу жизни. Со свечой надо заходить и тогда, когда хранилище с заложенными овощами долго не посещалось.

Видимую влагу собирают сухой ветошью. С потолка конденсат и капёж можно отводить оцинкованными металлическими зонтами, полиэтиленовой плёнкой. Устанавливаются они так, чтобы вода стекала в предусмотренную для этого ёмкость.

Регулировка воздушного потока в разное время года необходима. Летом воздухообмен в погребе прекращают.

Зимой в сильные морозы – во избежание отрицательных температур в погребе – приток перекрывают на 2/3 или прекращают совсем. Если под входом приточной трубы находятся овощи, их следует переместить.

Куржак – пробку из инея, который образуется на вытяжной трубе, периодически удаляют. Для этого в тёплое время на трубу вешают проволоку с крюком на конце. Диаметр 6 – 10 мм, длина от 1 м. Под трубу внутри ставят ёмкость для сбора снега, крюком очищают внутреннюю поверхность.

Этих забот можно избежать, сделав надземную часть вытяжки съёмной (для обстукивания инея), или хорошо её утеплить.

Оборудование для устройства вентиляционной системы

Устройство вентиляции погреба предполагает использование асбестоцементных, пластиковых или оцинкованных стальных труб.

Асбестоцементным трубам не страшна коррозия, они не боятся морозов и чрезмерной влажности, поэтому имеют продолжительный срок эксплуатации. Они отличаются большой длиной, из-за чего воздуховод можно соорудить из одной трубы, без состыковки нескольких отрезков.

Оцинкованные стальные трубы отличатся малой массой, невысокой ценой, к тому же их легко монтировать. Если в процессе установки не будет повреждено цинковое покрытие, такие трубы в сырых помещениях прослужат довольно долго.

Самыми часто используемыми при организации системы вентилирования являются пластиковые трубы. Их гладкая внутренняя поверхность способствует наилучшему прохождению воздушных потоков.

Они не ржавеют и не нуждаются в очистке, а срок эксплуатации пластиковых труб достигает 20 лет. При этом их цена существенно ниже, чем труб из иных материалов.

Как определить диаметр труб

Для расчета диаметров вентиляционных каналов необходимо учитывать размеры помещения и принятые нормативы.

Проводить расчеты специалисты рекомендуют, следуя такому правилу: при площади подвала в 1м2 необходимо 26 см2 площади канала воздуховода.

То есть на каждый 1 м2 площади подвала нужна труба с сечением в 13 см.

Необходимое сечение трубы определяется по такой формуле:

(S погреба × 26) ÷ 13.

Например, если площадь подвала равняется 8 м2, то понадобится труба сечением 16 см – (8×26) = 208÷13 = 16 см.

Если планируется монтаж однотрубной системы, то диаметр труб должен быть несколько больше. В нашем примере диметр желательно будет увеличить до 17 см.

Принципы принудительной вентиляции

Этот тип вентиляции предусматривает принудительное нагнетание и устранение воздуха из помещений подвального типа, для чего используется вентилятор. Приточно-вытяжная схема, используется в случае, если температура выше уровня земли и в погребе практически одинакова. В зависимости от объема помещения и с учетом потерь, используется один вентилятор, который монтируется в вытяжном воздухопроводе или несколько, с размещением второго в приточной трубе для нагнетания воздуха. С целью правильного монтажа устройств, обеспечивающих приток или вытяжку воздуха для погреба, следует учитывать некоторые принципы, изложенные ниже.

При монтаже устройства, обеспечивающего циркуляцию воздуха, следует исключить помехи естественной вентиляции помещения, для чего диаметр вытяжного воздухопровода принимают несколько больше расчетного значения.

Схема принудительной вентиляции

Вентилятор монтируется на вытяжном воздухопроводе со стороны подвала таким образом, чтобы при его работе создавался подсос воздушных масс. Идеальным случаем считается создание эффекта вакуума, при котором включение устройства для устранения спертого воздуха совпадает с притоком свежего через приточную трубу, расположенную с целью охвата большего объема помещения по диагонали.

При планировании и реализации электрического привода, необходимо использовать трансформаторы и электрооборудование с напряжением не выше 36 В. Это связано с тем, что подвалы принадлежат к группе помещений с высокой влажностью, в связи с чем при нарушении этой рекомендации возможно поражение электрическим током в случае возникновения пробоя на вентилятор.

Как правильно сделать вентиляцию в подвальном помещении

Рассмотрим несколько вариантов, как сделать вентиляцию в подвальном хранилище своими руками. Приведенные ниже способы – монтаж системы естественного проветривания, которая с легкостью станет принудительной или комбинированной после дополнительной установки вытяжных/приточных вентиляторов.

Гараж + подвал
Очень часто вентиляционные каналы из хранилища проходят сквозь гаражное помещение и выводятся за его пределы. Здесь есть два варианта размещения воздуховодов.

Вариант 1. Прямая подача воздуха снаружи гаража своими руками схема.

Определить, где будут располагаться вентиляционные каналы. Наиболее эффективный вариант – противоположные углы, чтобы поступающий воздух по возможности максимально охватил весь объем пространства. В наружной стене постройки строго вертикально над приточным подвальным проемом размечается отверстие выхода трубы для поступающего воздуха.
Вычислить необходимый диаметр трубы из расчета 1,5 см диаметра на 1 м² помещения.
Сделать проемы внутри стен для вытяжного/приточного воздуховодов соответствующего размера

Важно, чтобы приточный проем располагался на высоте не более 20 см от пола, вытяжной – не ниже 10 см от перекрытия, а лучше внутри потолка. Так вырастет разница в температуре, а значит увеличится тяга.
Установить воздуховоды (пластиковые, асбест-цементные, из нержавейки или др.)

Вытяжная труба выводится через гараж как можно выше (для усиления воздухообмена). Минимально – 50 см над гаражной кровлей.
Приточный канал небольшой, через гаражное помещение выводится к наружной стене строения. Расстояние от приточного проема до окончания вытяжки – от 250-300 см.
Главное, чтобы диаметр труб сохранял свою величину по всей длине. Использовать как можно меньше сгибов.
После монтажа воздуховодов, необходимо устранить зазоры возле труб с помощью монтажной пены, цементного раствора.
Снаружи приточный выход закрывается решеткой, защищающей его от мелких животных, мусора.
Вытяжка оснащается металлическим колпаком для защиты от атмосферных осадков. Можно установить дефлектор, чтобы усилить тягу воздуховода.

Для регуляции воздушного потока можно установить заслонки. Особенно актуально зимой, при сильных морозах. Когда нужно сохранить температуру внутри подвала, приточный канал перекрывается такой заслонкой.

Это общая схема монтажа естественной вентиляционной системы для подвального пространства. Чтобы организовать принудительное (механическое) или смешанное проветривание, достаточно установить внутри воздуховодов вентиляторы, которые усилят циркуляцию воздушных потоков.

Вариант 2. Косвенный приток воздуха из гаражной вентиляционной системы.

Схема установки идентична первому варианту с той лишь разницей, что приточный канал выходит внутрь гаражного строения. Свежий воздух забирается не с улицы, а из самого помещения, куда он попадает через общегаражную вентиляцию. Приточный воздуховод располагается рядом с вентиляционными решетками внутри ворот, либо приточным отверстием внутри гаражной стены.

Недостаток данного варианта – вместе со свежим воздухом внутрь подвального пространства попадают токсические химикаты, пары топлива. При эффективной циркуляции воздуха они выводятся наружу. Если же проветривание налажено слабо, могут оседать внутри хранилища.

Подвал + смотровая яма

Устройство системы воздухообмена, когда рядом с подвалом находится смотровая яма:

1. Для подвального помещения монтируется вытяжной канал, выводится над гаражной крышей (см. вариант 1).
2. Для гаража также устанавливается вытяжная труба.
3. Внутри гаражных ворот/наружной стены проделываются вентиляционные проемы, устанавливаются решетки для поступления воздушного потока.
4. Внутри ямы, рядом с вентиляционным проемом ворот устанавливается приточная труба, по которой свежий воздух будет поступать внутрь смотрового отсека.
5. В противоположном углу ямы сквозь стену монтируется еще один приточный воздуховод, но уже для подвала.

Воздухообмен происходит следующим образом. Через вентиляционные решетки гаражных ворот/наружной стены воздушный поток попадает внутрь строения, а также в приточную трубу смотровой ямы. Далее, двигаясь вперед через промежуточный воздуховод, оказывается внутри подвального хранилища. После, отработанный, воздух отводится вытяжным каналом. Параллельно выводится застоявшийся воздух из гаражного помещения.

Данный способ организации вентилирования хорош тем, что происходит проветривание сразу всех помещений здания.

Нормы вентиляции подвала многоквартирного дома (погреба)

Подвальное помещение в обязательном порядке нуждается в обустройстве естественного или искусственного воздухообмена. В противном случае скапливается сырость, что приводит к формированию плесени и грибка на стенах здания. Это оказывает неблагоприятное влияние на здоровье жильцов.

Дефицит притока свежего воздуха и оттока влажного неизменно приводит к накапливанию конденсата.

На уровень влажности также могут повлиять следующие факторы:

• низкий уровень изоляции от попадания влаги или ее полное отсутствие;
• частные дожди и неблагоприятные погодные условия в виде сырости, снегопадов и других;
• старая постройка, на стенах которой есть трещины – через них попадает жидкость внутрь;
• на стенах конденсируются пары, что вызвано постоянными перепадами температуры.

При неправильном обустройстве системы вентиляции все жители страдают. При этом возможно возникновение таких неблагоприятных явлений:

• духота – воздух в подвальном помещении становится тяжелым, удушливым, спертым;
• отделка и половое покрытие потрескаются из-за постоянной влажности и резкой смены температурных режимов;
• фасад постройки начнет трескаться, что может повлиять на срок ее эксплуатации;
• если нет дополнительного покрытия, на первом этаже пол начнет отставать и трескаться;
• продукты в погребе будут быстро отсыревать и портиться;
• из-за процессов гниения воздух застаивается, что приводит к распространению неприятных запахов в помещении.

Погреб принято обустраивать таким образом, чтобы помещение контактировало с внешней стеной жилого сооружения.

Исходя из перечисленных выше факторов, становится понятной необходимость обустройства вентиляции подвального помещения. Это требуется в обязательном порядке в соответствии с нормами гигиены

Особенно это важно для небольших построек, где требуется периодически освежать воздух

Эффективный воздухообмен позволит не только хранить продукты значительно дольше, но и исключит опасность образования плесени и грибка.

6 Монтаж вентиляции

Завершив подготовительные мероприятия, можно приступать непосредственно к установке системы. Существуют правила, которых следует придерживаясь, вне зависимости от того, о каком воздухообмене идёт речь естественном или принудительном.

Вентиляция в погребе своими руками начинается с подбора материала, монтаж в данном случае будем осуществлять с помощью асбестовых и пластиковых труб. В асбестовых проделываем два отверстия, по одному в каждой трубе (для помещения в эти отверстия труб из пластика). Отверстия должны быть равны диаметру пластиковых труб.

Для проделывания отверстий используем дрель или шуруповерт.

Полностью готовые отверстия

Далее вставляем пластиковые трубы, одна труба для притока, вторая для оттока воздуха.

Далее производим установку труб. По нижней трубе будет осуществляться приток, а по верхней соответственно отток. Труба для оттока монтируется на расстоянии не менее 1.5 м. над поверхностью земли или крыши. А приточная на расстоянии от 20 до 50 см. над поверхностью.

Трубы из пластика заводим в помещение, при этом трубу приточную ведем в дальний угол подвала. Расстояние от пола оставляем то же-20-50 см. Что касается вытяжной трубы, то ее лучше смонтировать как можно выше к потолку, так как, там находится самый теплый воздух и таким образом его будет легче вывести наружу.

Труба слева-отток, труба справа-приток

Также цементируем и снаружи.

Если оборудуется вентиляция подвала в многоквартирном доме, то трубу имеет смысл дополнить мощным вентилятором, мощности которого будет достаточно для обслуживания большого по площади помещения.

Так как приток располагается низко к земле, то его рекомендуется прикрыть решеткой, дабы туда не залезли «не прошенные гости» в лице грызунов или птиц.

Стоит учесть еще пару рекомендаций:

• изгибов у труб должно быть минимум. Желательно, чтобы их не было вообще, что улучшит воздухообмен.
• трубы нужно выбирать прямые, без расширений и сужений.
• рекомендуется сделать утепление вытяжной трубы, находящейся за пределами погреба. Это поможет избежать конденсата в холода.
• для защиты от осадков стоит применить дефлектор.

Дефлектор

Погреб Глубина 3,5 метра Система вентиляции

Что необходимо соблюдать

Для достижения оптимального микроклимата в погребе, нужно прислушаться к мнению специалистов и постараться соблюсти такие требования:

1. Соответствующее затемнение. Желательно исключить обустройство оконных проёмов в погребе, а искусственным освещением пользоваться только в период присутствия человека в нём.
2. Оптимальный уровень температуры. Чем глубже от уровня земли оборудован погреб, тем ниже температуру можно в нём обеспечить. Нормативные показатели составляют +5ºС.
3. Доступ свежего и очищенного воздуха. Это достигается оборудованием качественной вентиляционной системы в подвале.
4. Степень влаги в подвале должна составлять 90%.
