Как сварить самостоятельно банную печь с водным баком

Функционирование печей с баками

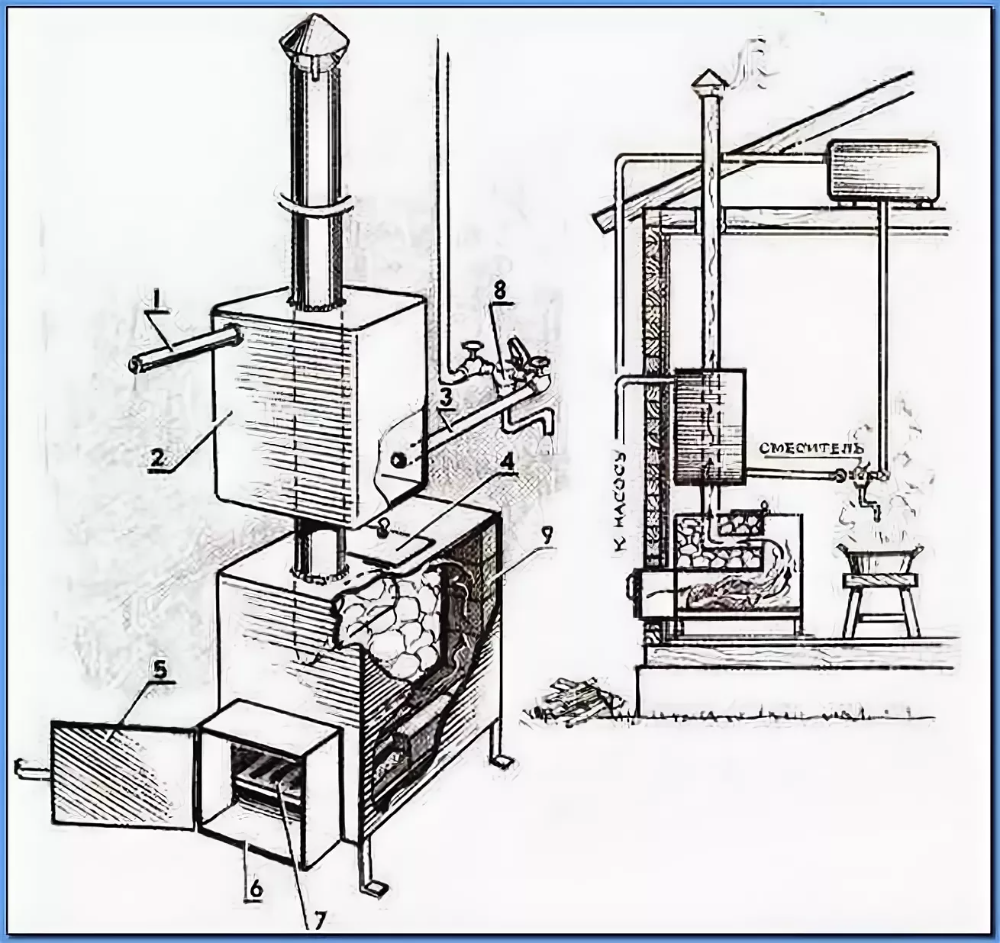

Бак расположен на дымоходе, поэтому горячий дым нагревает воду

Существует два принципа работы печей в бане с баком для воды:

• непосредственный нагрев в ёмкости, которая может быть внешней или вмонтированной в печь — забор кипятка происходит из бака;
• циркулирование воды между теплообменником и выносным аккумулирующим баком, перемещение жидкости по соединительным трубопроводам происходит самотёком или посредством циркуляционного насоса.

Циркуляционные системы в свою разделяются на два типа: с прямым и косвенным нагревом. В обоих случаях используют энергию горящего топлива. При прямом способе, вода в баке или теплообменнике нагревается непосредственно огнём, от разогретых стенок печи или от дымохода, отводящего горячие продукты горения.

При пользовании необходимо учитывать физические свойства материалов системы и воды:

• бак заливают до растопки печи, оставляют запас, необходимый для компенсации расширения жидкости;
• не заливают холодную воду в пустой разогретый бак — металл может лопнуть, а резко выделившийся пар причинить ожоги;
• для циркуляционного насоса необходимо предусмотреть резервное питание — если при отключении электричества циркуляция прекратится, а теплообменник может взорваться от повышающегося давления.

В случае систем косвенного принципа действия используют перенос тепла за счёт промежуточного теплоносителя:

• В теплообменнике печи установлена спираль или ёмкость с теплоносителем.
• Нагреваемый бак и накопитель соединены трубопроводами.
• Нагретый промежуточный теплоноситель перемещается насосом по контуру, нагреваясь, а затем отдавая тепло.
• Поверхность спирали в накопителе нагревается от промежуточного теплоносителя, отдавая тепло потребляемой воде.

Косвенные системы сложнее в устройстве, но стабильнее в работе.

Печь для бани из бочки

Печь-каменка для бани своими руками может быть собрана из подручных материалов. В открытом доступе есть множество вариантов чертежей печи для бани из металла вторичного употребления. Это один из способов того, как сделать печь для бани, вложив минимум средств.

Для изготовления печи для бани своими руками из бочки желательно использовать толстостенные железные цилиндры из жаропрочного сплава. Однако стоимость таких конструкций может быть очень высокой, и изготавливаются они чаще всего под заказ. Поэтому в данном случае будет рассматриваться вариант конструкции для банной печи, основой которой будет служить стальная тара емкостью 200 л.

Перед началом работы важно убедиться, что в бочке не хранились пожароопасные материалы – например, бензин или масло. Если это так, внешнюю и внутреннюю поверхность бочки необходимо тщательно очистить от остатков воспламеняющихся жидкостей

Установку печки для бани лучше всего производить на этапе строительства бани, т.к. такое оборудование требует подготовки основы для обеспечения пожаробезопасности. Для этого нужно выкопать под будущую печь отдельный котлован, глубина которого должна быть больше, чем уровень промерзания почвы. На его дно укладывается слой песка и щебня, поверх – слой керамзита.

Подушка из утеплителя для надежной опоры нуждается в уплотнении. Для этого ее слои заливаются водой и тщательно трамбуют. Поверх заливается раствор бетона толщиной в несколько сантиметров. Когда раствор схватится, на него кладут рубероид и приступают к строительству постамента.

Для постамента необходим кирпич. Первый ряд кирпича укладывается по размерам бочки, а второй – по увеличенному периметру, с образованием зазора примерно в 8 см. В дальнейшем он послужит для обустройства зольника и поддувальной трубы.

Не следует забывать и о защите стен. Она реализуется согласно регламенту, который был приведен выше.

Последовательность изготовления печи из бочки выглядит следующим образом:

• В центре дна бочки болгаркой вырезается паз шириной около 40 см. Его края усиливаются стальной проволокой толщиной 5-6 мм. С помощью этого отверстия будут удаляться зола и остатки сгоревших дров.
• Для усиления эффективности обогрева по периметру дна бочки привариваются четыре стальные трубы диаметром около 3 см. Их необходимо выгнуть под прямым углом, расположить ближе к стенкам, и вывести к верхней части бочки.
• На расстоянии 10 см от дна бочки делается разметка для установки колосника. Его можно приобрести в специализированных магазинах. Прутья колосника крепятся к конвекционным трубам.
• Топливник изготавливают, выкладывая стенки бочки огнеупорным кирпичом.
• На верхнюю треть длины бочки наносится разметка для обозначения каменки. Изнутри крепятся два уголка, к которым приваривается решетка для выкладывания камней.
• Намечаются лицевая и тыльная сторона печи. На тыльной стороне вырезается отверстие под дымоход, с ним будет сварена труба. На конце трубы, которая должна идти вертикально вверх, делается шибер.
• На лицевой части вырезается отверстие 40х30 см. По краю отверстия устанавливается стальная проволока и крепится асбестовая веревка для плотного закрывания дверцы. Дверца делается из отрезков металла и самодельных петель из прутка.
• Верх бочки отрезается, на расстоянии 10 см от верхнего края укладываются уголки, а на них – крышка бочки, чуть меньшая по размеру, чем диаметр печи. Под крышку доверху насыпаются камни.
• Печь устанавливается на фундамент и обкладывается кирпичом. Пустоты заделываются раствором глины. Такая защита убережет от ожогов при использовании печи.

Это была общая инструкция того, как правильно сварить печь для бани из бочки. Таким нехитрым способом можно изготовить самодельную печку для бани с минимальными вложениями средств. Для более конкретных деталей конструкции следует ознакомиться с чертежами банной печи из металла.

Видео инструкция: как сварить металлическую печь для бани своими руками

Расчет объема бака для банной печи

Объем бака с водой рассчитывают, принимая на одного человека от семи до десяти литров воды температурой не менее пятидесяти градусов. Так, если планируется одновременное посещение парной компанией 3-4 человека, следует выбирать бак объемом не менее 40 литров.

Как вычислить объем парной и топливника печи?

Мало измерить габариты комнаты. Нужно еще учесть материал поверхностей. Если в помещении есть окна, стеклянная дверь, поверхности из кафеля, кирпича, бетона, следует измерить их площадь. За каждый квадратный метр площади таких поверхностей прибавляйте полтора кубических метра к объему помещения, который будет учитываться при выборе размера печи. Минимальная мощность печи для бани – 8-10 кВт.

Печь для бани должна быть безопасной (как в плане пожаров, так и для здоровья человека – не вызывать ожогов при случайном прикосновении и исключать попадание дыма в помещение), температурный режим обязательно должен регулироваться, а габариты соответствовать объему помещения.

Особенности, виды металлических и кирпичных печей

Простые по своей форме, металлические банные печи могут немного отличаться по конструкции. Классическим, самым лёгким в изготовлении вариантом является буржуйка. По сути это – металлический ящик с дверцей и трубой. Однако такая форма считается неэкономной: расход топлива большой, а теплоотдача маленькая. Толщина металла для банной печи современного, более экономного типа не должна быть слишком большой, оптимальная – 4-5 мм.

Некоторые хозяева делают для своей бани комбинированную печь, сердцевина которой состоит из металлических листов, а снаружи конструкция обкладывается кирпичами. Таким образом, добиваются снижения пожароопасности и улучшения равномерности прогревания окружающего воздуха. Основой для установки такой печи может стать бетонная плита, выложенная керамической плиткой, огнеупорные кирпичи или металлический лист.

Среди небольшого разнообразия видов металлических банных печек выделяются три основных вида: печи закрытого, открытого типа и комбинированные. Первый вид отличается полностью закрытой зоной горения и небольшими размерами. Открытые печки содержат в своей конструкции места для раскладки нагревающихся камней, которые не закрываются.

Печь закрытого типа Источник tildacdn.com

Обычно топка самодельной железной печи для бани размещается в предбанном помещении, а часть с разогревающимися камнями – непосредственно в парилке. Чтобы правильно эксплуатировать открытую печку, необходимо позаботиться о максимальном соприкосновении камней с наружной поверхностью топки.

Что касается комбинированных печей, они имеют дополнительную возможность обогревать воздух в помещении. Это можно сделать, оснастив конструкцию сетью труб, которые через патрубок прикрепляются к печи и после этого выводятся так, что охватывают весь банный комплекс по периметру. Когда топливо в топке печки горит, образуемая энергия нагревает воздух, после чего он начинает циркулировать по трубной системе. При этом подача нагреваемого воздуха осуществляется путём передвижения специальной решётки в виде задвижки.

Кирпичные печи сами по себе безопаснее, чем металлические, а также удобнее. Причина кроется в постепенности и равномерности прогревания окружающего печку воздуха. Место возведения такой печки нужно выбирать тщательно. Нагревательный элемент должен располагаться возле стенки помещения, но не ближе двадцати сантиметров от неё.

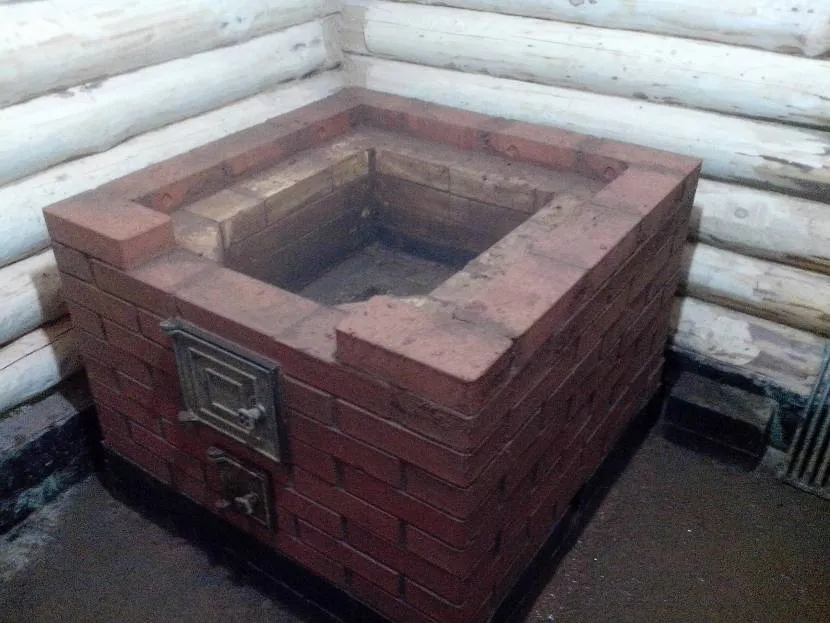

Кирпичная печь Источник wmpics.pics

Как улучшить характеристики металлической печки

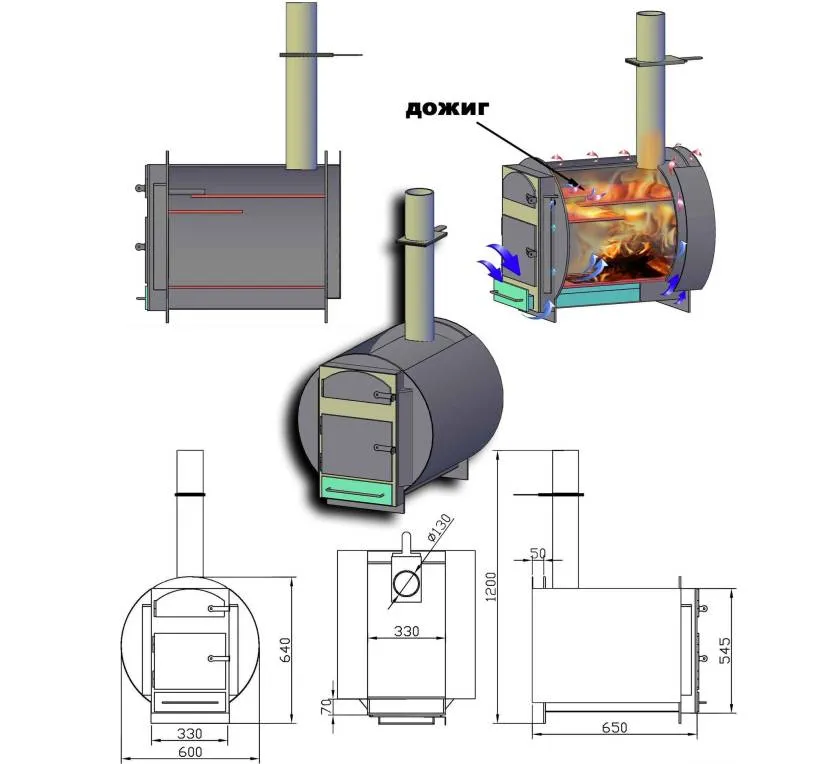

Чертеж металлической печи

Имея чертежи банной печи из металла, можно собрать надежные и функциональные изделия. Но всегда есть возможность сделать их работу эффективнее, а внешний вид привлекательнее.

Поддерживать постоянную тягу и не переживать о возможном пожаре позволят двойные трубы с дефлектором. В таких каналах сажа не задерживается.

Улучшить дизайн очага можно с помощью клинкерной плитки и изразцов. Эти покрытия отлично переносят жар и резкие перепады температуры.

Целесообразно брать крупные камни. Они дольше удерживают тепло и не остывают сразу после поливания водой.

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

• ставить её нужно на фундамент, отступив от стены 0,2 метра;
• в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
• все элементы из дерева нужно обработать изоляционным составом с глиной;
• отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
• полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.

1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.

1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.

1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.

1. Сверху необходимо положить рубероид, он защитит от влаги.

1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.

1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
2. В изготовленной детали удалить середину, оставив места для сварки по краям.
3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.

1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.

1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

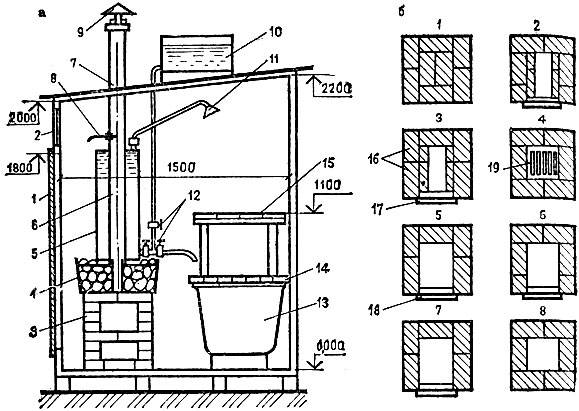

Схемы и эскизы

Для сауны конструкция печей намного проще. Требуется наличие нормальной топки, чтобы можно было пользоваться большими поленьями. К топке, сверху привариваются стенки каменки с объемом 20–25 литров. Можно, конечно, изменять габаритные размеры, но никаких особых хитростей в этом нет.

Не стоит устанавливать в парной сауны, емкость для разогрева воды. Будет очень сложно контролировать влажность. Если температура поднимется очень высоко, можно получить ожог.

На фотографии показаны варианты такой установки бака.

Еще одной разновидностью каменки, считается ее установка внутри топки. Ее можно закрывать крышкой. Сухое парение достигается при открытой крышке. После закрытия каменки, можно получить много пара.

Выбор металла

Технические характеристики будущего отопительного устройства во многом зависят от выбранного для него металла, что отражается на себестоимости работы и сложности ее выполнения.

Для создания агрегатов используют:

1. Суррогаты. К ним относятся, например, алюминиевые бидоны для молока. Но их использование нельзя назвать самым лучшим вариантом. Причина в том, что обеспечить высокий КПД может дожигание отработанных газов, во время которого температура достигает минимум 400 градусов, а при эксплуатации экологичной печки она поднимается до 600 градусов. Но при 660 градусах алюминий плавится. Это означает, что из бидона долговечная печь не получится.
2. Обычную конструкционную сталь. Характеризуется пределом прочности до 400 градусов (свыше 2-х часов) и 600 градусов (до 2-х часов). Для печей подходит исключительно толстая сталь – минимум 4 миллиметра. Но частое использование подобного агрегата невозможно, поскольку он всего за одну зиму прогорит.
3. Жаропрочную сталь. Из нее изготавливают заводские печи, задействуя спецсталь толщиной 1,5 — 3 миллиметра. Служат данные конструкции до 20 — 30 лет. Они компактны, имеют небольшой вес и высокий КПД. Заводские агрегаты обычно сертифицированы соответствующими службами, их можно монтировать в жилых постройках. Сверху у них бывают маломощные водогрейные регистры или варочные поверхности. Изготовить из жаропрочной стали своими руками металлическую печь вполне возможно, поскольку сборка отдельных моделей не нуждается в капитальной сварке, а соединения выполняют иначе, например, при помощи стальных заклепок. Примером такого прибора является изделие «Слобожанка».
4. Чугун. Железо с примесью углерода характеризуется незначительной величиной теплопроводности и тем самым хорошо удерживает тепло внутри печи. Прогревается чугунный агрегат быстро, а после протопки еще в течение 3 – 4 часов продолжает обеспечивать обогрев. Его используют для теплоснабжения помещений площадью до 60 «квадратов». Для изготовления печей подойдет чугун толщиной 6 –25 миллиметров. Более тонкий сплав отличается повышенной хрупкостью, а слишком толстый при первой же растопке может треснуть. По причине значительного веса чугунные печи нельзя устанавливать непосредственно на пол, а поэтому приходится обустраивать бетонную стяжку. Для этого разбирают пол и заливают бетонную площадку нужной высоты. Сделать печь из чугуна самостоятельно не получится, так как в кустарных условиях его невозможно обработать. Используют такие агрегаты для обогрева хозпомещений или теплиц.

Немного истории

Вопреки расхожему мнению, кирпичные печи впервые появились не в России. Их завезли сюда уже во времена правления Петра I, который лично привез из Голландии несколько речей и пригласил опытных мастеров для передачи опыта строительства подобных сооружений.

Причиной такого поступка была не простая любознательность — количество пожаров, происходивших в стране из-за растопки бань по-черному, было огромным. Поскольку города были деревянными, от одного пожара мог выгореть весь город (и такое происходило нередко).

Петр I издал указ, которым запретил растопку бани по-черному. С тех пор и пошла традиция использования кирпичных печей. Новинка быстро обрела популярность, поскольку оказалась сравнительно безопасной и достаточно простой, удобной в эксплуатации. С тех пор кирпичные печи стали базовым способом нагрева бани, успешно конкурирующим с легкими металлическими конструкциями.

Виды банных печей

Прежде чем выбирать материал для печи в баню необходимо оценить площадь, которую вы для неё сможете выделить, поскольку кирпичная печь занимает больше места, чем сваренная из металла

Важно понимать, как и где будет размещаться бак для нагрева воды потому, что его можно разместить рядом с топкой или же закрепить на трубе дымохода. Также определённость требуется в выборе конструкции и объёма каменки. Топка печи может располагаться в парилке, а может быть вынесена в предбанник или даже на улицу, что соответственно сохранит чистоту и сбережёт пространство в парильном отделении

Топка печи может располагаться в парилке, а может быть вынесена в предбанник или даже на улицу, что соответственно сохранит чистоту и сбережёт пространство в парильном отделении.

Словом, конструктивных решений много и банные печи бывают следующих видов:

• кирпичная печка требует основательного фундамента, водогрейный бак сваривается и размещается в непосредственном контакте с топкой, каменку располагают рядом с дымоходом;
• цельносварная металлическая печь с каменкой и баком или баком из нержавеющей стали на дымоходе, размещённая полностью в парильном отделении;
• сваренная печь с вынесенной из парилки удлинённой топкой, требует усиленной термоизоляции от деревянных стенок;
• электрические нагревательные печи, не требующие дымоходов, но не исключающие поражения током в условиях повышенной влажности;
• печи с газовым или жидкостным отоплением мало применяются в банях из-за неприятного запаха и повышенного риска взрыва и пожароопасности.

Большей частью, топливом являются дрова, которые обеспечивают достаточную температуру для нагрева воды (без кипячения) и каменки от 300 до 400о С. Для устранения перегрева потолка и кровельных конструкций используются потолочный проходной узел и дымоходы типа сэндвич, которые состоят из двух оцинкованных труб, а между ними расположен теплоизоляционный материал. Сварные печи могут быть изготовлены из трубы подходящего диаметра или из прямоугольных листов с толщиной 4−6 мм и снабжаются дверцами поддувала и топки с ручками из термостойкого покрытия. Изделие также должно опираться на прочные ножки произвольной конструкции, которые не позволяют перегревать полбани.

Важно отметить, что банные печи должны располагаться на достаточном удалении от деревянных стенок. По возможности их необходимо обложить кирпичом и изготовить перила во избежание ожогов

Пошаговая инструкция по созданию печи с баком

Многие считают, что самодельные конструкции нельзя сравнивать с каменкой, произведенной в промышленных условиях. По своим эксплуатационным характеристикам такие печи не уступают готовым. А если мастер готов проявить немного терпения, то и дизайн изделия будет привлекательным.

Простой способ для новичков

Начинающие мастера часто интересуются, как сварить печку для бани своими руками из старого газового баллона. Этот способ считается наиболее простым.

Создать печь можно из старого газового баллона.

Этапы проведения работ:

1. Подготовить баллон. Открутить вентиль и заполнить его водой, которая вытеснит остатки газа (пропана).
2. С помощью болгарки отрезать по заводскому шву крышку баллона.
3. В крышке проделать отверстия, чтобы можно было установить дверцы топки и зольника. В корпусе сделать прорези для патрубка диаметром 100-150 мм. Патрубок необходим для соединения агрегата с дымоходом.
4. На проемы дверок приварить конструкции из металлических полос.
5. Внутрь баллона установить уголки, к ним прикрепить колосниковую решетку.
6. Приварить к торцу крышку изделия.
7. Изготовленные дверцы снабдить запорами и петлями и установить на место.
8. Приварить к баллону ножки (печь такого типа не имеет фундамента, ее ставят сразу на пол) и прикрепить патрубок для дымоотвода.

Перед использованием по назначению банную печь протапливают наружу. Это делается для того, чтобы выжечь остатки краски. Потом владелец может обезжирить поверхность баллона и покрыть его термостойкой краской.

Когда в бане нет электрического водонагревателя (бойлера), в дополнение к такой печи сваривают бак для нагрева воды, используя для этого нержавеющую сталь. Чтобы обеспечить нагрев жидкости, через такой бак пропускают дымоход или размещают резервуар отдельно, соединяя его с помощью труб с теплообменником. Последний монтируют на дымоотводе.

Сложная конструкция

Опытному мастеру доступно и устройство сложной конструкции:

1. С помощью болгарки из металла делают заготовки для будущих стенок изделия.
2. Дно печки выкладывают так, чтобы оно лежало на ровном основании. Затем начинают фиксировать стенки, начиная с боковых. Правильность расположения каждой проверяют угольником. Затем фиксируют заднюю стенку. После можно выполнять сварку швов по периметру. Хороший сварной шов должен быть максимально аккуратным.
3. Внутрь устанавливают перегородки, которые помогают разделить пространство на саму топку, отделение для золы и т.д. Для фиксации перегородок используют металлический уголок.
4. В заготовках для перегородки и лицевой части делают отверстия. К внутренней перегородке приваривают колосники, к лицевой крепят дверцу. После лицевую сторону приваривают к конструкции.
5. Мастеру нужно установить трубу в заранее проделанное для нее отверстие в крыше и зафиксировать у основания при помощи сварки.
6. Следует сделать защитные дверки и использовать для этого фиксирующие элементы.
7. На последнем этапе к корпусу приваривают ножки. Для их изготовления используют металлический уголок длиной до 12 см.

https://youtube.com/watch?v=CYkGnCoDWAQ

Модель может быть оснащена баком для воды. Его рекомендуется устанавливать на заднюю часть корпуса. Сверху на топочную камеру кладут специальные камни. Выходит печь, не уступающая по качеству фабричной.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Кирпич для кладки

Для кладки печи-каменки важно приобрести хорошо обожженный и качественный кирпич. Он не должен иметь сколов, трещин. Его грани должны быть ровными

Качество кирпича можно проверить очень просто. Если при падении он развалится на несколько больших кусков, то кирпич подходит. Если же при падении он рассыплется на много маленьких кусочков, то такая партия кирпича не подходит для печи-каменки

Его грани должны быть ровными. Качество кирпича можно проверить очень просто. Если при падении он развалится на несколько больших кусков, то кирпич подходит. Если же при падении он рассыплется на много маленьких кусочков, то такая партия кирпича не подходит для печи-каменки.

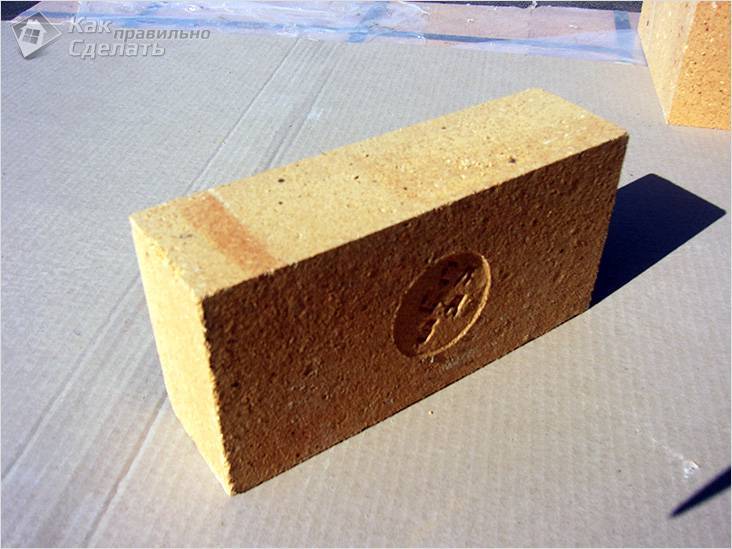

Для кладки лучшим вариантом является печной (керамический огнеупорный кирпич). В идеале размер такого кирпича должен равняться 125×250×65 мм. Однако крайне сложно найти партию кирпича, в которой габариты не отличаются друг от друга. Поэтому к выбору кирпича подойдите внимательно.

Существует и другой тип кирпича, у которого обожженные только 3 стороны. Одна сторона не обжигается. Эту сторону кладут наружу. Но такой кирпич редкость, поэтому чаще всего используют красный керамический кирпич.

Красный и огнеупорный кирпич

Что касается топливной зоны, то здесь используется шамотный кирпич Ш5. Он бывает светло-розового, белого или желтоватого цвета. Этот кирпич выдерживает высокие температуры. По своим габаритам он отличается, так как в большинстве печек топка из шамота не связана с основной кладкой корпуса печи. Более того, нет необходимости подгонять их ряды под один уровень. Но если этого требует ситуация, то кирпич можно подпилить до нужного размера.

Подготовка теплового агрегата

Если вы планируете смастерить теплообменник для печи кирпичной, он должен быть из листовой стали/труб, не превышающих по толщине 5 мм. Это обеспечит оптимальную степень подогрева воды и ее хорошую циркуляцию в системе обогрева. Если вы знакомы со сваркой, то сможете изготовить теплообменник полностью своими руками, не имеете опыта — поручите сварку специалисту, но при этом также самостоятельно подготовить все детали конструкции. Рассмотрим процесс конструирования теплообменника из стали.

Первым делом делаем заготовку листового металла. Форма будущей конструкции: цилиндрическая (для верхней емкости) или в виде параллелепипеда (для бака внизу). Все соединяется трубами между собой.

Устройство печи с баком для воды

Соединяем детали теплообменника так, чтобы зазоры у стыковочных швов были минимальными. Размер печной конструкции, диаметр труб выбираются исходя из размеров банного помещения.

Затем прихватываем все заготовки сварочным аппаратом, стараясь делать все аккуратно и точно. Проверив точность выполненных наметок, можно приступать к основным сварочным работам. После их окончания обязательно проверьте качество швов. Для этого выполняем пару действий:

1. Привариваем нижнюю трубу к емкости.
2. Наполняем емкость водой.
3. Подсоединяем выходное отверстие к емкости.
4. При помощи монометра вводим в систему сжатый воздух.

И проверяем качество выполненной работы — в случае наличия изъянов система даст течь. Тогда придется повторно брать в руки сварочный аппарат.

Теперь можно заняться выносным баком. Емкости объемом до 120 литров будет вполне достаточно. Крепить ее необходимо таким образом, чтобы она располагалась выше уровня печи. Ниже представлена краткая инструкция по установке выносного бака:

Размещение бака для воды

1. Определяем место для монтажа бака. Можно закрепить его как в парной, так и в моечном отделении.
2. Поскольку не рекомендуется крепить бак непосредственно к деревянной стене, то используем в качестве основы рейку, подогнанную под ширину бака. Фиксируем ее на стену гвоздями.
3. Крепим бак к рейке саморезами/дюбелями, вгоняя их в специальные отверстия на задней стенке емкости для воды.
4. Подсоединяем четыре патрубка бака. К патрубку для заполнения водой крепим обратный клапан; к патрубку с вытекающей горячей водой присоединяем кран из моечного отделения. Оставшиеся два патрубка подсоединяем к теплообменнику
5. На трубопровод, ведущий от бака к теплообменнику, подключаем кран для удаления воды из системы.

Положительные и отрицательные качества металлических печей для бани

Как и любое техническое решение, металлические печи для бани имеют свои недостатки и преимущества. С ними следует ознакомиться, прежде чем принять решение о том, как сварить печку для бани. Сначала о хорошем:

• Компактные размеры банных печей, которые подойдут для использования в скромных банных помещениях.
• Для самодельных печей нет нужды возводить массивное основание. Достаточно облегченного фундамента, а значит, строительство пойдет быстрее.
• Экономия средств. Металлическую печь сварить можно самостоятельно, используя недорогие строительные материалы.

К недостаткам относятся следующие факторы:

• Стальная печь не может долго хранить тепло. Любителям попариться придется постоянно поддерживать огонь, в противном случае баня быстро остынет.
• Не для больших помещений. Мощности и размеров печи для бани из металла не хватит на отопление большого объема воздуха и воды.
• Необходимость дополнительного монтажа двойных стенок смягчает высокую температуру печи в бане и предотвращает тепловой удар.
• Дополнительная защита обшивки. Железные печи для бани обладают повышенной опасностью возникновения пожара по сравнению с кирпичными аналогами – это требует соответствующих мер.

Принимая решение о постройке металлической печи для бани своими руками, следует ориентироваться на размер помещения, количество одновременно находящихся в бане людей, материал для растопки, а также экономическую целесообразность выбора именно такой конструкции банной печи.

Как сделать печь-буржуйку

Для небольшой парилки вполне подойдет печь-буржуйка. Она имеет примитивную конструкцию, легко собирается, работает очень эффективно. Себестоимость буржуйки намного ниже, чем печи, сваренной из трубы.

Для работы понадобится:

• резервуар из металла, можно использовать бочку, бак или большой бидон для молока;
• арматурный прут сечением 6 мм;
• отвод;
• напильник;
• зубило;
• молоток.

Схема печи-буржуйки

Сначала нужно вырезать поддувало прямоугольной формы. В днище обустраивается отверстие для отвода. Он должен входить плотно.

В месте расположения дымохода необходимо прорезать отверстие при помощи зубила и молотка. Оно делается по предварительной разметке. Диаметр должен быть на 2 мм меньше, чем у отвода.

Отвод с усилием вгоняется в подготовленное отверстие. Арматурный прут при этом прогибается. В отверстие бака или бидона вставляют согнутую решетку. Затем ее нужно аккуратно разместить внутри резервуара и выровнять.
