Коптильня холодного копчения своими руками: конструктивные элементы
Все устройства холодного типа имеют похожее строение. Соответственно, набор конструктивных элементов данных агрегатов также является одинаковым. Коптилки состоят из следующих деталей:
- металлической камеры;
- крышки;
- отражательной перегородки;
- топки;
- дымоходной трубы;
- крыши;
- печной трубы;
- колена.

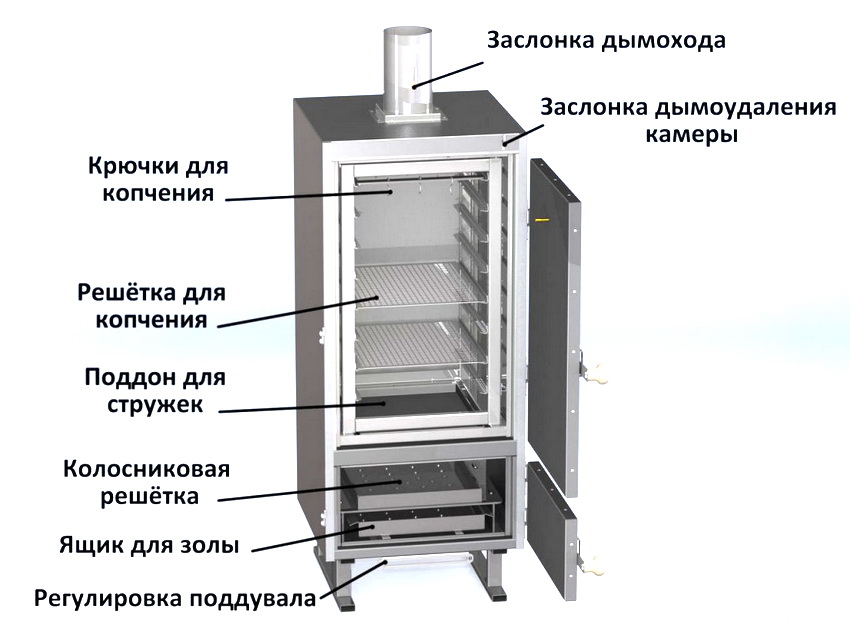

Устройство коптильни холодного копчения
Основной элемент домашней коптильни холодного копчения – камера. В ней продукты проходят обработку легким дымом
А также важной составляющей является топка, в которой происходит сгорание топлива (щепы). В устройствах холодного типа эти элементы соединяются между собой посредством дымоходной трубки
Она должна иметь достаточную протяженность, для того чтобы дым успел остыть перед попаданием в камеру копчения.
Трубка, которая стыкуется с топкой, должна иметь довольно большой диаметр. Оптимальным вариантом является элемент с сечением 30 см. Такая деталь идет к продуктовому резервуару. Стоит также отметить, что топка холодной коптильни своими руками должна иметь еще одну трубку, которая располагается вертикально. Ее главная функция – отвод излишков дыма за пределы камеры сгорания. Благодаря такой конструкции достигается равномерная обработка мясных и рыбных изделий.
При сборке самодельной коптильни холодного копчения необходимо отдельное внимание уделить тяге внутри конструкции. Именно за счет нее происходит передвижение дыма от топки до продуктовой камеры

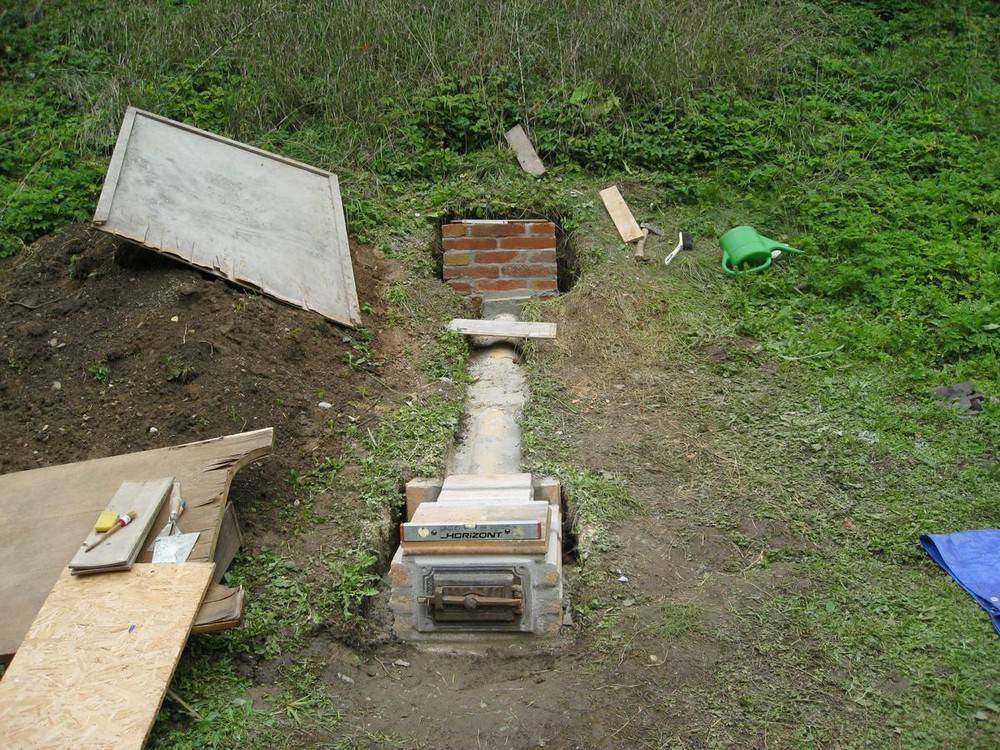

Если было решено обустроить такую конструкцию в земле, то для достижения необходимого показателя тяги нужен склон. Однако такой способ сейчас используется довольно редко. Это связано с тем, что на рынке можно без труда приобрести дымосос – устройство, которое искусственно будет нагнетать тягу внутри коптилки.
Обеспечение внутренней тяги — очень важный этап обустройства коптильни
Холодильник превращается в коптильню
Коптильня холодного копчения своими руками может получиться даже из старых и ненужных предметов.
Для того чтобы дать старому холодильнику новую жизнь, нужно, прежде всего, убрать из него «начинку» и заклеить отверстия лейкопластырем. В верхней части корпуса делают отверстие для дыма, а при желании даже устанавливают вентилятор.
Вверху камеры нужно закрепить решетки для продуктов, а к самому холодильнику при помощи трубы из оцинковки (длина – от 3 до 4 метров) присоединить печку-буржуйку. Можно вместо нее использовать и любой другой закрытый контейнер соответствующего размера. Для того чтобы приступить к копчению продуктов, в него нужно поместить электрическую плитку, на которую следует положить опилки. Необходимо дождаться, пока опилки задымят, а затем отключить ее.
Устройство коптильни
Конструкция коптильни представляет собой комплекс, состоящий из трех основных элементов:
- камера для сжигания топлива или дымогенератор;
- коптильный шкаф;
- дымовой канал, соединяющий эти узлы.
Конструкция коптильного шкафа практически одинакова в любом варианте. Это любая емкость (закрытый ящик или металлическая бочка), в которой развешивают соленые или маринованные продукты. Размеры шкафа подбирают соответственно объемам обрабатываемых продуктов. Обычно стараются сократить количество процедур, чтобы сэкономить время, поэтому коптильные шкафы делаются довольно большими.
Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам
Есть знатоки, которые утверждают, что материал коптильного шкафа влияет на вкусовые качества и аромат продуктов не меньше, чем качество и состав тлеющей щепы. Они рекомендуют обшивать емкость изнутри тонкими досками лиственных пород дерева. Максимальный эффект можно достичь, если использовать фруктовые породы.
Дымогенератор.
Для образования дыма используют жаровню, костер или дымогенератор. Последняя конструкция самая сложная, но позволяет организовать равномерную и весьма длительную подачу дыма — щепа в дымогенераторе способна тлеть по 9 часов и более.
Выбор подходящего варианта — прерогатива пользователя. Добиться хороших результатов можно при использовании любого способа, нужен только опыт копчения продуктов.
Дымоход, или дымовой канал — самый простой элемент. Как уже говорилось, это может быть траншея или труба определенной длины, подобранной опытным путем.
При необходимости ее увеличивают, добавляя отрезки трубы или увеличивая протяженность земляного рва. Более компактные коптильни, собранные на базе дымогенераторов, имеют короткую (около 1 м) соединительную трубу.
В продаже есть готовые комплекты, которые собраны из дымогенераторов и систем контроля. Некоторые комплектуются коптильной камерой, но большинство из них представляют собой только сам генератор, без дополнительных элементов. Предлагаются разные конструкции, но они довольно дорогие. Поэтому, большинство пользователей предпочитает самостоятельную сборку коптилен.
Принцип работы коптильного устройства

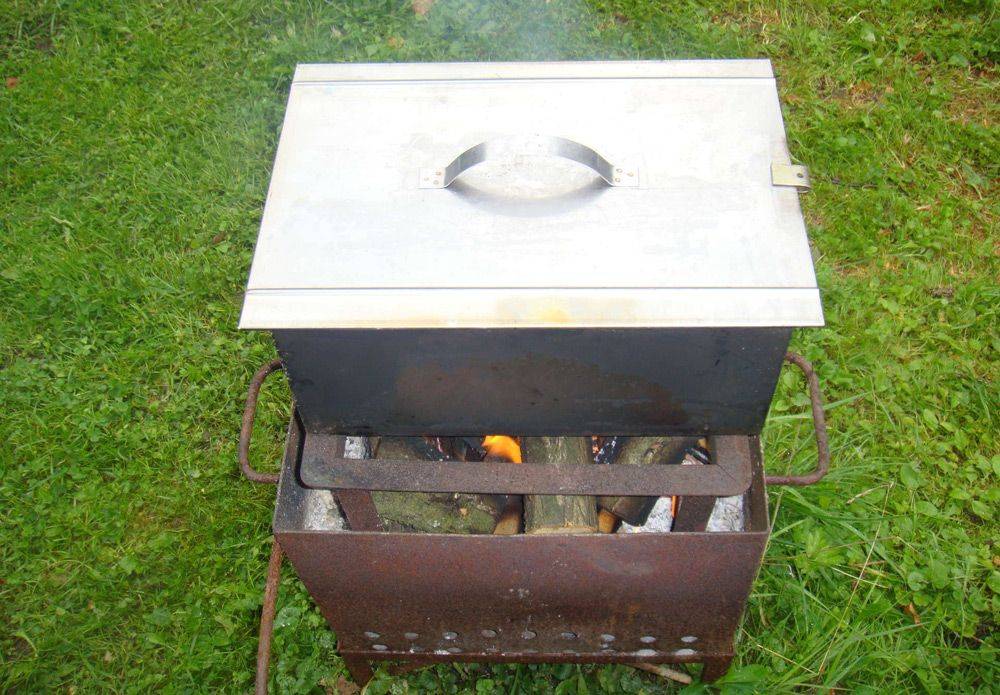

Для рыбалки или отдыха на природе подойдет легкая простая коптильня холодного копчения своими руками. Ее можно сконструировать из подручных домашних материалов — старых бочек, листов железа и остатков кирпича. Для постройки конструкции лучше использовать нетоксичное дерево. В надежно установленной камере сверху устанавливаются прутья толщиной около 1 см.
Коптильня холодного копчения передает дым к отделению с едой. Охлаждение дыма происходит в туннеле, соединяющим коптильню и топку с древесиной. Их расстояние не должно быть меньше 2 м между собой, но и не больше 7 м, иначе могут появиться проблемы с тягой.
Придерживаясь схемы коптильни холодного копчения, роем роется яму под топку 50х50 см, но можно опустить и до метра. Дно можно утрамбовать огнеупорным или красным кирпичом. На дно топки укладывается жестяной лист для равномерного тления древесины.
Коптильная конструкция

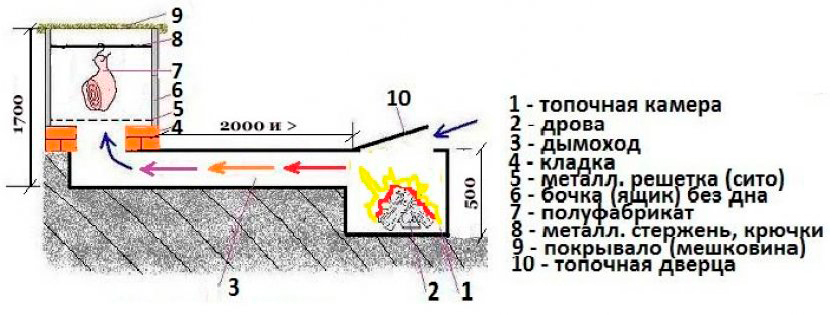

Схема строения дымохода
В конструкции коптильни холодного копчения своими руками особое место отводится дымоходу. Под него копается траншея, сверху укладывается негорючий материал, например, кирпич, шиферный или металлический лист. Для герметичности сверху насыпается земля или грунт, чтобы дым не просочился. Второй конец дымохода соединяется с коптилкой холодного копчения. Дымоход из кирпича можно сделать из печной трубы. Длина дымохода около 3 м, траншея шириной 50 см и глубиной 30 см.
Схема дымохода коптильни
Также в коптилке холодного копчения своими руками нужно установить фильтр. Для его основы можно взять металлическую сетку с небольшими ячейками. Сверху укладывается плотный сетчатый материал, чтобы на продукты не попала сажа. Очаг, соединенный с дымоходом, следует устанавливать в стороне от коптильни, например, можно вырыть яму в углу участка.
Для интенсивности горения, регулировки притока воздуха и вывода лишнего дыма и продуктов горения в верхней части можно сделать металлическую заслонку. Место соединения коптилки холодного копчения и дымохода нужно загерметизировать глиняным раствором или подручными средствами.
Коптильная камера из бочки
Коптильня холодного копчения своими руками может быть сделана даже из обычной железной бочки на 100-200 л. Из всех самодельных коптилен холодного копчения, изделие из бочки встречается наиболее часто. Перед применением она должна быть чистой и хорошо очищенной. От нее отсоединяем дно и снизу монтируем металлическую сетку, сверху которой нужно постелить фильтр в виде мешковины или соломы. Этот тандем превосходно справляется с фильтрованием сажи, удерживая пепел и загрязняющие вещества.
Коптильная камера из бочки
В днище прорезаем отверстие для дымохода, устанавливаем поддон для сбора жира. Для его установки куски арматуры привариваются крестообразно к стенкам бочки. Другую металлическую решетку крепим болтами, закрепляя ее на 25 см от верхнего края. Вместо нее могут быть прутья с крючками, но для самой простой коптилки холодного копчения в домашних условиях подойдет и решетка. Во время копчения на конструкцию можно набрасывать джутовую мешковину, смоченную водой.
https://youtube.com/watch?v=NjwfAuxYoDc
Коптильное отделение из холодильника
Также с успехом используется коптильня холодного копчения своими руками, сделанная из корпуса холодильника. Из него необходимо изъять морозильную камеру и компрессор. Решетки можно использовать как подставку для деликатесов. По бокам нужно сделать отверстия для противней.
На потолке камеры нужно сделать отверстие небольшого диаметра для дымогенератора. Он может быть сделан из старого бидона, термоса или металлической трубы, диаметром 10 см и длиной до 50 см. В его нижней части отверстие диаметром около 1 см, для подачи кислорода.
Коптильня из холодильника
В верхней части коптилки холодного копчения из холодильника закрепите также крючки для подвешивания деликатесов. В самой нижней части конструкции должна быть установлена небольшая электрическая плита.
Дверца должна быть герметично закрыта во избежание возгорания стружки.
Если у вас отсутствует электрическая плита, то подойдет такой вариант. В нижней части необходимо сделать дыру для железной трубы диаметром 10 см и длиной 2 м. Один ее конец должен вести к яме, а другой – к отверстию в рефрижераторе. На угли поставьте лист с опилками и накройте яму крышкой после появления дыма. Коптилку холодного копчения с подвешенными продуктами плотно закройте.
Преимущества холодного копчения
Этот способ приготовления пищи занимает больше времени, чем горячее копчение. Аромат и вкус сохраняются лучше, а продукты не испортятся длительное время. Оборудовать коптильню на своём садовом участке не так уж и сложно. Не придется строить сложную печь, для изготовления подойдут подручные материалы.
Преимущественно холодное копчение используется для жирных сортов рыбы и мяса. В результате обработки пища теряет до тридцати процентов жидкости и приобретает характерный аромат, поверхность слегка подсушивается и становится немного жирной. Перед копчением продукты засаливают. Мелкая рыба коптится порядка двух суток, а крупная — до семи. Изготовленные методом холодного копчения продукты всегда вкуснее обычных.
Самодельный дымогенератор для коптильни холодного копчения
Обилие вариантов промышленных дымогенераторов, с компрессорами и без, не останавливает фантазию мастеров, изобретающих новые устройства для выработки дыма.
Есть два основных типа дымогенератора для коптильни холодного копчения своими руками: с использованием щепы или «жидкого дыма». В первом случае используется металлическая или кирпичная (из огнеупорного кирпича) камера, в которой на дне разжигается огонь, чуть выше уровня костра находится отверстие для поступления воздуха (поддувало). Устройству требуется дополнительной нагнетание воздуха через гибкий шланг и патрубок, направленный в дымовой канал. Обеспечить приток воздуха можно с помощью любого подходящего по мощности насоса.
Более детально устройство такого дымогенератора представлено на чертеже.
Интересный вариант с дозированным поступлением щепы в зону горения и постепенным удалением золы предложил К.Недосеков.
Электрическая схема предусматривает другое устройство: здесь требуется нагрев жидкости до заданной температуры и нет открытого горения.
Чтобы переместить дым от генератора в коптильную камеру, используется монтируемый в дымовом канале вентилятор с принудительным поддувом.
Более традиционные (и эффективные) промышленные дымогенераторы имеют конструкцию с фильтром дыма и контролем его температуры.
Самодельная адаптация такого генератора с обычной стеклянной банкой в качестве фильтра представлена на фото ниже.
Холодное копчение рыбы, мяса и других продуктов: подготовка
Перед тем как приступить к холодному копчению, необходимо провести подготовку продуктов к этому процессу. От нее зависит не только вкус, но и качество пищи, которая будет подвергаться копчению.
Подготовка включает в себя два этапа:
- маринование;
- отмачивание.
Для того чтобы правильно приготовить раствор соли, необходимо следовать инструкции. Сделать маринад правильно не составляет труда. В первую очередь необходимо взять соль и высыпать ее в тару, заполненную водой. Далее минерал размешивается до полного растворения в жидкости. Такой маринад подходит для холодного копчения курицы, говядины, свинины, а также рыбы.
Перед копчением продукты необходимо замариновать в пряном рассоле
В данный маринад можно добавить такие специи, как лавровый лист, черный перец (горошек) и т. п. После его приготовления можно приступить к маринованию продукта
Важно запомнить, что срок засолки зависит от объема продукта и его разновидности. Например, небольшая рыба должна пролежать в таком растворе около 3 дней
Большую рыбу и свинину оставляют в солевом маринаде на 4 дня перед отправкой в коптильню. Для холодного копчения рыбы также требуется соблюдение температурного режима. А говядину, которая имеет более плотные волокна, необходимо мариновать не менее 5 дней.
После маринования продукта необходимо отмочить его в воде. Длительность этого процесса колеблется от 6 до 24 часов. Затем из продукта убирается лишняя влага. Для этого его нужно протереть бумажными полотенцами и провялить. На следующем этапе можно приступить к копчению провизии.
Собственная коптильня холодного копчения позволяет готовить изумительные по своим вкусовым качествам блюда
Холодное копчение сала имеет некоторые особенности. Данный продукт не нужно помещать в маринад. Предварительным этапом приготовления сала является его засолка. В этом случае порядок действий не отличается от обычной засолки. Сало покрывается солью и отправляется в холодильник или погреб приблизительно на 2 недели. Впоследствии необходимо будет промыть его под проточной водой и разместить в коптильне. Длительность копчения сала составляет около 8 часов
Очень важно, чтобы температура внутри камеры не превышала 40 °C
Холодное копчение позволяет получить вкусные, изысканные мясные и рыбные продукты. Устройство, которое позволяет сделать это, имеет довольно простую конструкцию. При самостоятельной сборке холодной коптилки необходимо ориентироваться на чертежи, изучить фото- и видеоматериалы на данную тематику.
Полезные советы
- Коптить лучше при хорошей погоде. Холодная погода с дождем и ветром не подойдет.
- Процесс копчения не должен проводиться над открытым огнем.
- Не открывайте коптилку холодного копчения часто, чтобы заглядывать внутрь, иначе процесс будет тянуться дольше.
- Начинать процесс лучше с утра, предварительно подготовившись с вечера.
Не используйте стружку из осины или хвойных пород, так как выделяемая смола портит вкус продуктов. Для домашней коптильни холодного копчения лучшим вариантом будут щепки из можжевельника, вишни, винограда, дуба, березы. Данная обработка посредством дыма тлеющей древесины приводит к специфическому аромату. Древесина не должна гореть и обугливаться, так как из стружки начнут выделяться канцерогенные вещества. Чтобы опилки не возгорались, а в коптилку холодного копчения не попадал воздух, крышка отделения должна герметично закупориваться.
Как видите, домашнюю коптилку холодного копчения можно построить самому. Вы почувствуете, насколько вкусной и ароматной может быть еда после копчения!
Какими могут быть устройства для копчения
Для обработки продуктов дымлением приборы делятся по нескольким признакам.
По назначению:
- бытовые;
- профессиональные.
В профессиональных коптильнях одновременно можно приготовить сотни килограммов продуктов
По конструктивным особенностям:
- мобильные (передвижные);
- стационарные.
Небольшую коптилку можно взять с собой на пикник
По виду обработки продукта:
- для холодного дымления;
- для горячего дымления.
Продукты холодной обработки долго хранятся и имеют особый аромат и вкусовые качества
Продукты, приготовленные горячим способом имеют непродолжительный срок хранения, в то время как при обработке холодным дымом сроки хранения увеличиваются в несколько раз.
Холодная обработка дымом – очень долгая процедура. Для полноценного результата может потребоваться несколько дней
Общие конструктивные элементы конструкции для холодного копчения
Схематически конструкция коптильни может иметь следующий вид:
- топка, в которой происходит процесс сгорания щепы или опилок, заготовленных специальным образом из особых пород древесины;
- перфорированная крышка для дымогенераторной камеры, которая в зависимости от конструкции топки может устанавливаться сверху, а также на передней или одной из боковых стенок;
- дымоход, представляющий собой канал из труб и служащий для транспортировки дыма, который, перемещаясь по нему, теряет свою первоначальную температуру;
- коптильная камера, в которой происходит процесс обработки продуктов. В некоторых случаях она может снабжаться цоколем, например, возведенным из кирпича, но вполне приспособлены для работы и конструкции без дна – их, как правило, изготавливают из листового металла или из старых холодильников, газовых баллонов и других изделий, эксплуатация которых по прямому назначению уже невозможна;
- металлическая решетка перед входом в коптильню, служащая для предотвращения доступа копоти с размером ячеек от 3 до 5 мм;
- перекладины или другие конструктивные элементы с крюками, на которые подвешиваются подготовленные к копчению продукты;
- крышка коптильни с трубой для отвода дыма;
- поддон или другая емкость для сбора жидкости.
Холодное копчение продуктов нельзя считать исключительно термической обработкой, механизм обработки несколько иной, так как в этом случае, по сути, происходит насыщение мяса, рыбы и т. д. дымом в результате окуривания, которое должно быть равномерным.
Но дым при этом должен быть очищен от угарного газа, удаление которого производится еще до его попадания в коптильную камеру. Только в этом случае продукты равномерно насытятся «легким дымком», в котором нет никаких вредных соединений и примесей.
Если планируется регулярно практиковать холодное копчение в домашних условиях, то важно знать, как правильно рассчитывать оптимальную температуру второй камеры. В этом случае все определяет степень засолки продукта: чем она выше, тем холоднее должен быть дым.
В этом случае все определяет степень засолки продукта: чем она выше, тем холоднее должен быть дым.
Именно из-за этого и существует такой разбег в температурном режиме от 25 до 40-50 °C.
Начинаем коптить!
Сначала нужно разогреть коптильню до температуры +200 °C, затем охладить до 100 °C. Поместите рыбу или мясо внутрь, накройте крышкой и почти полностью перекройте воздушные заслонки, чтобы усилить давление дыма внутри коптильни. Дело пошло, теперь необходимо следить за топливом и степенью готовности продуктов.
В процессе копчения рекомендуется использовать ту температуру, которая соответствует рецепту и способу копчения. Но есть несколько общих советов, как пользоваться домашней коптильней:
- для больших кусков мяса температура должна быть выше, чем для маленьких;
- по сравнению с мясом, рыба готовится при более низких температурах;
- при высоких температурах (горячий способ) мясо готовится быстрее;
- каждые 2–3 часа поворачивайте мясо, при этом каждый раз его необходимо смазывать маринадом;
- открывая лишний раз крышку, вы охлаждаете коптильню;
- за час до готовности проверьте продукт, лучше не доготовить, чем передержать;
- вовремя проверяйте топливо.
Схема кладки коптильни и кирпича
Коптильня – это устройство, позволяющее придавать продуктам особый вкус и аромат. Существует множество разных дизайнов и видов коптилен, но все они работают по одной простой принципиальной схеме. Прежде всего, для того чтобы построить кирпичную коптильню своими руками, нужно правильно выбрать место, разработать проект и подготовить все необходимые материалы и инструменты.
Выбор места и подготовка проекта
Перед тем как приступить к кладке, необходимо тщательно выбрать место под коптильню. Идеально подойдет участок, удаленный от жилых зданий, но при этом достаточно удобный для доступа. Проект коптильни должен включать расчеты размеров, материалов и способа кладки.
Подготовка материалов и инструментов
Кладка коптильни из кирпича требует специфических материалов и инструментов. Ключевые материалы включают в себя кирпич (полнотелый огнеупорный или клинкерный), раствор для кладки (песок, цемент, вода) и дополнительные элементы (дверцы, решетки, трубы). К инструментам относятся: мастерок, кирпичная ложка, молоток, уровень, линейка.
Основы кладки коптильни из кирпича
Прежде всего, необходимо создать основание для коптильни, которое обеспечит ее стабильность. Обычно это делается путем укладки нескольких рядов кирпича на цементном растворе. После этого начинается строительство самой коптильни, поэтапно возводя стены, устанавливая дверцы и создавая отверстия для вентиляции.
Строительство камеры для копчения
Камера для копчения — это важная часть коптильни. Она строится в верхней части коптильни и служит местом, где будут размещаться продукты для копчения. Для обеспечения равномерного копчения продуктов, необходимо предусмотреть решетку, на которую будут укладываться продукты.
Установка дымохода и вентиляционных отверстий
Для обеспечения правильной работы коптильни, важно установить дымоход и вентиляционные отверстия. Дымоход обеспечивает выход дыма, а вентиляционные отверстия — подачу кислорода для поддержания процесса горения
Завершение строительства и проведение первого копчения
После того как коптильня полностью построена, ее нужно проверить на работоспособность, проведя первое копчение. Необходимо загрузить продукты, разжечь огонь и следить за процессом копчения, чтобы убедиться, что дым равномерно распределяется по камере, а продукты прокопчиваются как следует.
