Способы разборки чугунного радиатора отопления своими руками

Разборка батареи своими руками

Перед выкручиванием элементов необходимо определить направление резьбы Разобрать чугунную батарею отопления по секциям можно следующим образом:

Необходимо выяснить, в каком направлении откручиваются глухие пробки, и на ключе отметить длину выкручиваемого ниппеля. Для этого ключ кладут на радиатор, край доводят до точки, где находится втулка

На ключе мелом по кругу делается отметка, до которой инструмент вставляется в радиатор.
Важно разобраться, в какую сторону нужно вращать ключ для чугунных радиаторов. Резьба может быть правой и левой

Направление вращения определяется футоркой, которая вкручивается с той же стороны, что и ключ.
Если резьба правая, футорка должна вкручиваться по часовой стрелке, следовательно, при раскрутке направление ключа должно быть направлено в противоположную сторону. С левой резьбой все наоборот.
Раскрутка батареи начинается с первой секции. Нужно аккуратно «сорвать» резьбу на обоих ниппелях. В большинстве случаев достаточно половины оборота ключа. Далее радиаторы раскручиваются по секции с каждой стороны таким образом, чтобы интервал между ними составлял 0,5 см.
Раскручивая отопительный прибор, важно соблюдать между секциями указанный зазор, если пренебречь этим правилом, резьбу может заклинить. Когда приступают к раскручиванию радиатора, ключ рекомендуется надевать на трубу, это позволит прилагать меньше усилий при разборке.

По такому алгоритму разбираются все современные чугунные батареи. Как правило, такие радиаторы дополнительно оснащаются заглушками с соответствующей маркировкой.

Основные правила установки

Схема устройства биметаллического радиатора.

Монтаж биметаллических батарей отопления требует выполнения таких основных правил:

1. Расстояние от стен до радиаторов должно составлять 3-5 см.
2. Расстояние между радиатором и полом должно составлять 7-20 см, а между подоконником и радиатором — 8-12 см. Это поможет улучшить конвекцию.
3. Защитную пленку с радиаторов не рекомендуется снимать до завершения всех работ. В противном случае возможны повреждения эмали радиаторов. Если избежать сколов эмали не удалось, то поврежденные участки рекомендуется покрыть белой эмалью или заменить поврежденные секции.
4. При закручивании соединительных элементов батарей необходимо рассчитывать прилагаемые усилия, так как при слишком сильном затягивании вы можете сорвать резьбу. Это может привести к образованию протечек, как и недостаточно крепкое соединение монтажных элементов.

Прежде чем начать монтаж каких-либо элементов системы отопления, в том числе батарей, необходимо выяснить, запущена ли в систему отопления вода и если да, то принять меры по перекрытию подачи воды.

Схема подключения радиаторов.

Порядок действий при монтаже батарей отопления следующий:

• отметьте места, в которые будут устанавливаться кронштейны;
• закрепите кронштейны на стене при помощи дюбелей или цементного раствора;
• установите батарею на кронштейнах таким образом, чтобы горизонтальные коллекторы расположились на крюках кронштейна, в результате этого кронштейны будут находиться между секциями радиатора;
• соедините батарею с подводящими элементами системы отопления, которые заканчиваются вентилем, краном или термостатом.

Отопительные батареи при монтаже не допускают таких действий:

• расположение секций не вертикально;
• расположение радиаторов относительно стены, пола и подоконника на расстоянии, не соответствующем требованиям.

http:

Правильная установка биметаллических радиаторов требует ответственного подхода, который обеспечит правильную работу всей системы отопления. Поэтому подойдите ответственно к выполнению данных работ.

Просверлить отверстие

Этот вариант стравливания воздуха потребует дополнительных инструментов. Преимуществом станет гарантия успешного завершения мероприятия и отсутствие риска срыва резьбы. Суть метода заключается в следующем:

1. Взять дрель или шуруповерт, а также сверло по металлу диаметром в 2-4 мм.

Используя дрель со сверлом по металлу, высверлить в батарейной заглушке сквозное отверстие.
Дождаться когда из образовавшегося отверстия выйдет воздух.
После того как начнет капать вода, вкрутить подготовленный заранее саморез. Это позволит предотвратить дальнейшее вытекание теплоносителя. Для большей надежности, поверхность резинового кольца, прилегающую к пробке, можно промазать герметиком.

Второй способ, как спускать воздух с чугунных батарей отопления является действенным и надежным. Однако наиболее оптимальным выходом станет установка специального крана, который позволит спускать воздух в любой момент и без лишних усилий.

Особенности алюминиевых радиаторов

Для того чтобы грамотно собрать и разобрать систему, состоящую из алюминиевых радиаторов, следует в первую очередь знать сильные и слабые стороны, которые характерны для данного вида. Среди плюсов такого типа батарей можно выделить следующее:

1. Высокая теплопроводность алюминия компенсирует нестабильность напора теплоносителя.
2. Легкость материала облегчает транспортировку и монтаж. Ремонт радиаторов отопления из алюминия можно сделать своими руками.
3. Стоимость батарей в разы меньше биметаллических и медных аналогов.
4. Достаточно большой диаметр проходных отверстий.
5. Батареи быстро нагреваются и так же быстро остывают. Это дает возможность установить в короткие сроки оптимальную температуру в помещении при изменении погоды на улице.

Несмотря на большое количество преимуществ, они имеют свои минусы:

1. Алюминиевые радиаторы нельзя назвать универсальными, поскольку они стыкуются не со всеми системами отопления и для их установки требуются специальные переходники.
2. Склонность к завоздушиванию. В радиаторах такого типа высока вероятность появления протечки, поскольку они не переносят резких перепадов давления.

Именно недостатки алюминиевых батарей требуют навыков их разборки. Следует отметить, что подобные проблемы актуальны и для биметаллических радиаторов отопления.

Ключевые правила разборки радиаторов отопления

В зависимости от состояния и типа батареи нужно подготовить инструментарий:

• ниппельный ключ,
• болгарку либо автоген,
• кувалду, молоток,
• разводной ключ (его можно заменить комплектом гаечных ключей, имеющих разные головки),
• строительный фен,
• зубило.

Важно найти качественный ниппельный ключ: он выглядит как железный прут, на одном его конце есть головка в форме лопатки, на другом – отверстие либо ушко. Инструмент оснащен засечками, ширина секций радиатора соответствует расстоянию между ними

Во время демонтажа старой батареи вытекает грязный теплоноситель, нужно защитить пол клеенкой или большим количеством ветоши.

Разборка биметаллических и алюминиевых секционных изделий

Перед тем, как демонтировать устройство своими руками, нужно остановить подачу теплоносителя и сбросить давление. На схеме представлен биметаллический радиатор в разрезе – она поможет сориентироваться в последовательности работ.

Из чего состоит радиатор отопления

Как разобрать батарею отопления:

• нужно подождать, когда прибор остынет. Чтобы вынуть его из системы, следует открутить соединительные входные и выходные муфты,
• отодвинуть муфты по трубе от элемента обогрева и снять его с кронштейнов,
• избавиться от оставшейся внутри жидкости, положить прибор на ровную поверхность лицевой стороной вверх,
• снять и тщательно промыть фильтр, иначе в нем засохнет грязь.

Можно приступать к разделению радиатора на секции, разобравшись с направлением движения ниппель-гайки (иначе велика вероятность повреждения оборудования). Кольцеобразная гайка имеет внутренние пазы и внешнюю резьбу – правую и левую, при ее откручивании секции раздвигаются. Производители биметаллических батарей маркируют свою продукцию, обозначают направление резьбы: S – левосторонняя, D – правосторонняя

При откручивании важно придерживаться этой подсказки, чтобы не сорвать резьбу на отопительном приборе

Ниппельный ключ нужно вставить в радиатор и направить к гайке с помощью насечек на инструменте, воспользоваться рычагом и сдвинуть соединительный элемент. Здесь пригодится помощник – он будет удерживать батарею в ровном положении. После разъединения нужно осмотреть размещенные между секциями металлические прокладки – те, что сохранились в хорошем состоянии, можно использовать повторно, силиконовые подлежат обязательной замене.

Как разобрать чугунную батарею отопления

Такие изделия обычно используются десятилетиями, их сложно демонтировать без серьезных повреждений. Чтобы вынуть прибор из места крепления, нужно раскрутить входные и выходные сгоны. Если они не сдвинутся с места, придется воспользоваться автогеном либо болгаркой – срезать соединения. Оборудование нуждается в промывке, далее его нужно уложить на рабочую поверхность.

Чтобы разобрать чугунный радиатор отопления раскрутите входные и выходные сгоны

При длительной эксплуатации компоненты конструкции прикипают друг к другу, разборка не нового чугунного радиатора подразумевает применение большой физической силы. Если не получается открутить гайку, ее следует нагреть автогеном, строительным феном, паяльной лампой. Изъеденные ржавчиной соединительные пазы не удастся разобрать вручную, но если разбить их кувалдой, можно в процессе разрушить всю конструкцию. Сложнее, но эффективнее будет распилка стыков ножовкой по металлу либо болгаркой. После вывода из системы поврежденной секции необходимо выбить молотком и зубилом ниппель-гайку. Общий вес конструкции – 75 кг, здесь не обойтись без помощника.

Что делать в нестандартных ситуациях

Может случиться неприятность, когда делая демонтаж отопления, мастер оставляет донышко пробки в резьбе, из-за ее поломки.

В этой ситуации нужно сделать, так:

• прогреть коллектор;
• поднести зубило к запчасти в направлении ее откручивания, провернуть ее при помощи молотка;
• когда край резьбы появится наружи, выкрутить ее плоскогубцами.

Часто приходится выполнять демонтаж ржавых старых конструкций, где резьба покрыта коррозией или все в дырках.

Здесь нужно поступить так:

• подготовить муфту из чугуна или латуни необходимого размера;
• снять резьбу с подводки, но первые 5 витков оставить;
• плашкой прогнать резьбу;
• замотать ее льном, пропитанным красящим веществом, в состав которого входит органический растворитель;
• приготовленную муфту навернуть.

Чистка чугунных радиаторов

Промывка проводится перед снятием и разборкой батареи

Чтобы чугунные батареи служили десятки лет, нужно регулярно их чистить. Чистка должна проводиться перед разборкой батареи

Важно учитывать, что конструкция тяжелая, работы лучше выполнять с напарником. Промывать отопительные приборы можно во дворе или собственной ванной

Рекомендуется воспользоваться следующими средствами:

• водяной пневмопистолет;
• кальцинированная сода;
• средство для промывки автомобильного радиатора;
• молочная сыворотка.

Чистка средством для автомобилей производится следующим образом:

1. Два отверстия на одной секции надежно заглушаются.
2. В изделие, изготовленное из чугуна, заливают средство.
3. Следом заливают горячую воду.
4. Другие два отверстия тоже заглушают, конструкцию ставят на пол и ожидают не менее двух часов.
5. С интервалом в 10-15 минут один край батареи приподнимают, чтобы средство равномерно распределялось по всей поверхности.

В завершение полость радиатора хорошо промывают чистой проточной водой.

https://youtube.com/watch?v=hsafUiN-Cfw

Конструкции радиаторов отопления

При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.

Изделия делятся на два основных вида:

1. Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.

Секционные батареи отопления

1. Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.

Биметаллический монолитный радиатор

Виды батарей (радиаторов) отопления

Отопительное оборудование может быть изготовлено из различных материалов. К ним относят медь, алюминий, сталь, чугун, биметалл и т.д. Как устроена система водяного отопления можно узнать на нашем сайте. Согласно этому и строится следующая классификация радиаторов:

Стальные

Различают панельные и трубчатые. По-другому их называют еще конвекторами. Могут поддерживать котельное давление от 6 до 15 рабочих атмосфер. Уровень КПД достигает 75%, а мощность 1800 Вт. Существует семь типов таких батарей и каждый из них обладает своими особенностями. Плюсы такого радиатора заключаются в следующем:

• может нагревать комнату конвекцией, и излучением;
• экономичный расход и небольшой вес;
• эксплуатируется довольно долгое время;
• быстро нагревается.

Но у стальных радиаторов почти нет устойчивости к коррозии. Быстро ржавеет, находясь без воды, и не может выдержать даже самые маленькие перепады давления. Нужно быть очень осторожным при ее эксплуатации. При выявлении первых проблем немедленно их устранять.

Алюминиевые

Самые распространенные батареи в современных многоквартирных домах. Представляют собой устройство, полностью сделанное из алюминия. Бывает двух типов: экструзионные и литьевые. Имеет несколько секций, которые герметично скреплены между собой. При необходимости увеличения мощности могут быть присоединены дополнительные секции.

Обладает следующими достоинствами:

• быстро нагревается и хорошо проводит тепло;
• присутствует возможность добавить секции и клапаны;
• маленькая масса.

Такой тип радиатора требует установки дополнительного клапана для спуска воздуха, чтобы в батареи не возникали неприятные шумы. Однако секции иногда протекают между собой, что приводит к поломке отопительной системы в квартире, а воздействие условий внешней среды разрушает стенки батареи.

Чугунные

Батареи, которые так же, как и алюминиевые, разделены на несколько секций. Их можно увидеть как в старом стиле, так и в модернизированном. Такие радиаторы выдерживают давление в 18 атмосфер, но мощность их достаточно мала – 100 Вт.

Преимущества чугунных батарей:

• прочны и почти не засоряются;
• совместимы с другими материалами;
• не изнашиваются;
• многолетний срок эксплуатации.

Но этот тип батарей сложно очищать, если вдруг возникли проблемы. Кроме того, на них уходит очень много расходов из-за больших топливных затрат. В связи с маленькой мощностью они редко справляются с сильными морозами и не могут должным образом отопить помещение;

Медные

Нагревается до 150 градусов и может поддерживать 16 атмосфер. Уникальность этих батарей в том, что они состоят из специальных циркулирующих воду пластинок. По всему радиатору проходит одна труба, которую пересекают эти самые пластины.

Плюсы медных радиаторов:

• небольшие и долго эксплуатированные;
• экономично расходуются;
• могут выдержать перепад давления и температуры;
• большая теплопроводность.

Но такие батареи достаточно дорогие на момент покупки, однако экономичны в использовании. Особых недостатков у медных батарей выявить трудно, потому что они довольно практичны.

Биметаллические

Совмещают себе свойства алюминия и стали, поскольку трубы этих радиаторов сделаны из двух этих металлов. Такой тип поддерживает до 40 атмосфер и обладает высокой мощностью – 180 Вт. Их выбирают за следующие показатели:

• срок эксплуатации более 20 лет, практически не подвержены выходу из строя;
• прочны и выдерживают гидроудары;
• не подвержены коррозии и механическим воздействиям.

Биметаллические радиаторы нельзя надолго лишать водоснабжения, иначе они выйдут из строя. Тоже дорого стоит, но цена оправдана заводским качеством.

Конструкции радиаторов отопления

При возникновении поломки отопительного элемента, особенно в холодное время года, его необходимо немедленно отремонтировать или заменить. Возможна ли разборка радиатора, зависит от типа его конструкции. Довольно часто в квартирах устанавливают неразборные виды радиаторов, которые восстановлению не подлежат. В таком случае лучше сразу приобрести новую батарею. Но есть и разборные модели, которые можно демонтировать для замены поврежденного элемента и установить назад.

Изделия делятся на два основных вида:

1. Секционные батареи, собранные из нескольких одинаковых секций, надежно соединенных между собой. В каждой из них есть канал, по которому циркулирует вода, а ребра, излучающие тепло обогревают помещение. Секционные батареи являются наиболее популярными, поскольку стоимость таких радиаторов ниже. При возникновении поломки, достаточно заменить только поврежденную секцию, а при необходимости всегда можно добавить или убрать ребра.

Секционные батареи отопления

1. Монолитные изделия представляют собой одну цельную конструкцию, которая не имеет отдельных секций. По внешним признакам эти радиаторы могут напоминать секционные аналоги, но отличия между ними очевидны. В монолитных устройствах нет соединительных стыков, за счет чего они способны выдерживать большее давление. От этого и сроки безотказной работы этих конструкции почти в два раза больше, чем у секционных. Но в случае протечки монолитное устройство придется менять полностью. В секционных изделиях достаточно будет заменить поврежденный элемент.

Биметаллический монолитный радиатор

Разборка старой чугунной батареи

Если предстоит разобрать старую чугунную батарею, могут возникнуть некоторые сложности. Если прикипела резьба, перед разборкой ее нужно тщательно прогреть, используя автоген или паяльную лампу. Когда стыки достаточно хорошо разогреты, нужно быстро сорвать ниппели одновременно с обеих сторон. По аналогичному принципу выкручиваются и другие прикипевшие элементы радиатора.

После продолжительной эксплуатации прибора металл может основательно проржаветь. Для радикальных мер может потребоваться болгарка и/или ножовка. Выкручивают со своих мест в обязательном порядке остатки ниппелей, с помощью щетки прочищается резьба.

Иногда применение описанных способов не оказывает должного эффекта. Единственное решение проблемы в этом случае – разбить радиатор кувалдой. Предварительно батарею снимают с крепления, кладут на ровную горизонтальную поверхность и бьют по осевой части секции, пока она не отвалится.

Что делать, когда батарея на сварке?

Сварным швом обычно раньше крепились конвекторы. Чтобы их демонтировать, желательно вооружиться болгаркой с диском для резки стали. Можно, в крайнем случае, взять ножовку по металлу, но работать будет гораздо тяжелее. Подводка просто перерезается

Главное и очень важное условие при этом — делать это надо строго под прямым углом

Чтобы поставить новую батарею, надо будет делать новую резьбу. Это не сложно, как на первый взгляд кажется, но, конечно, срезать батарею гораздо быстрее.

Пошаговая инструкция, как сделать новую резьбу:

С помощью болгарки или обычного напильника снимается пологая фаска на торце трубы; Для облегчения процесса на то место, где будет нарезаться труба, наносится смазка (подойдёт та, которая используется для швейной машинки); Плашку осторожно надевают вперёд держателем; Теперь нужно зажать подводку трубным ключом. Это делают обязательно, иначе при нарезки можно оторвать стояк от батарей, которые крепятся к нему с помощью американок (в соседней квартире). Последствия, конечно, будут плачевны

Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков

Последствия, конечно, будут плачевны. Далее нарезается резьба. Нельзя забывать удерживать подводку или стояк. Главное при этом — не спешить, делать всё аккуратно, не пережимать. Обычно достаточно сделать пять витков.

Как собрать алюминиевый радиатор

Собираем в обратной последовательности. Секции располагаем на ровной поверхности (подходящих размеров стол или просто кладём на пол). Если радиатор не новый, откручиваем торцевую заглушку и кран Маевского.

Перед монтажом следует хорошо исследовать резьбы и пазы, они должны быть качественными, без сколов и перепадов. На монтируемой секции для пробы «прогоняем» резьбу вкручивая-выкручивая ниппель

Здесь нужно обратить внимание на то, что перед резьбой под слоем заводской краски может находится прокладка. Потрите слегка торец мелкой наждачной бумагой, если она там обнаружится, то её нужно аккуратно срезать ножом с острым лезвием

Так алюминиевый радиатор выглядит в разрезе

Перед тем, как добавить секции радиатора отопления, обязательно зачищаем торцы до гладкой поверхности. Снимаем даже заводскую краску. На торцах радиаторов она не нужна, а только будет способствовать раннему проявлению течей. Под краску рано или поздно начнет просачиваться теплоноситель. В случае с незамерзающими жидкостями это произойдет очень скоро, если используется в системе вода, то не очень, но произойдет обязательно. И тогда между секциями начнет подтекать теплоноситель, хотя прокладки еще в идеальном состоянии. А все дело в том, что краска на торцах расслоилась или ее разъело, появились микротрещины. Так что обязательно зачищаем торцы до чистого металла, но используем мелкую наждачную бумагу, чтобы поверхность металла была гладкой и без царапин. Это гарантирует эксплуатации системы без течи в радиаторах.

Для лучшей герметичности торцы потом нужно обезжирить (можно бензином).  Обезжиривают также и прокладки, но их нужно вымыть обычным мыльным раствором. Для системы, которая будет заполняться водой обезжиривание — необязательная процедура, а для систем, которые будет работать на антифризах ее проводить нужно. Антифризы имеют большую текучесть и просачиваются в самые мельчайшие поры. После того, как все высохнет начинаем собирать алюминиевые радиаторы.

Затем наживляем на пол-оборота обе ниппель-гайки. Сверху на ниппель одеваются термостойкие паронитовые (силиконовые) прокладки для герметизации стыков. Теперь берём секцию, которую нужно прикрутить и плотно приставляем к гайкам, проверяя плотность их прилегания. Далее, вставляем ключ в верхнее отверстие и закручиваем на 1-2 оборота. При этом пока не пользуемся рычагом. Крутим руками. Затем проделываем ту же операцию и в нижнем отверстии. Повторяем несколько раз, поочередно на несколько оборотов  затягивая обе гайки.

Секции откручиваем постепенно, на один -два оборота гайки то снизу, то сверху

Закручиваем настолько, насколько хватит сил. Только после ручной затяжки можно пользоваться рычагом. Это нужно делать в два этапа на каждом ниппеле. Чрезмерных усилий лучше не прикладывать при финальной затяжке ниппелей, поскольку можно легко сорвать резьбу: алюминий  мягкий металл, не забываем.

Если секция собрана полностью, на неиспользованные отверстия с одной стороны накручиваем заглушку, а с другой — кран «Маевского» (для выпуска воздуха из системы).  Теперь вы знаете, как собрать секции радиатора отопления и при необходимости сможете дорастить несколько секций.

Подключение биметаллических радиаторов отопления: основные правила и хитрости от профессионалов

Схемы подключения биметаллических радиаторов отопления фактически не имеют отличий от стандартных способов установки других видов отопительных батарей, например, чугунных. Вне зависимости от того, планируете ли вы выполнить работы самостоятельно или обратиться за помощью к профессионалам, стоит изначально продумать, какую именно схему выбрать и почему.

Первое, о чем стоит знать — существует три схемы подключения биметаллических радиаторов отопления :

• Боковое.
• Диагональное.
• Нижнее.

Если вы хотите выполнить подключение биметаллических радиаторов отопления оптимальным способом, то есть так, чтобы трудозатраты были минимальны, а эффективность приборов максимальна, то при определении подходящей схемы нужно ориентироваться на следующие параметры:

Разметка мест размещения крепления

Установка крепления начинается с определения того, где и как будет размещаться отопительный прибор. Лучшим местом является стена под окном или недалеко от дверей. В обоих случаях тепло, которое будут выделять секции, станет барьером для движения холодного воздуха.

Установку крепления всегда начинают с разметки:

1. Батарея должна размещаться строго по центру окна. Максимальное отклонение центра устройства от центра проема не должно превышать 2 см. Разметка предусматривает рисование вертикальной линии на стене. Она должна быть по центру окна. Далее по сторонам делают метки, отступив на расстояние, равное половине собранного радиатора отопления.
2. Между полом и низом чугунной конструкции должно быть 8-14 см.
3. Между подоконником и верхом радиатора отопления должно быть 10-12 см. В соответствии с этими двумя правилами делают горизонтальные метки.

Нужно нарисовать еще те метки, по которых будут устанавливаться кронштейны. Сначала рисуют линии, которые будут соответствовать уровням расположения опор. Верхнюю нужно нарисовать ниже сделанных возле подоконника меток. Расстояние до них должно быть равным расстоянию между верхом радиатора отопления и нижней точкой соединения двух секций. Нижнюю линию рисуют над метками, сделанными возле пола. Ее поднимают настолько сантиметров, сколько имеется между нижними точками секции и соединения ребер. На этих линиях отмечают своими руками места, на которых должны быть кронштейны. При этом учитывают, что на каждые 5 ребер должно быть 1 крепление, как сверху, так и снизу.

Процесс демонтажа

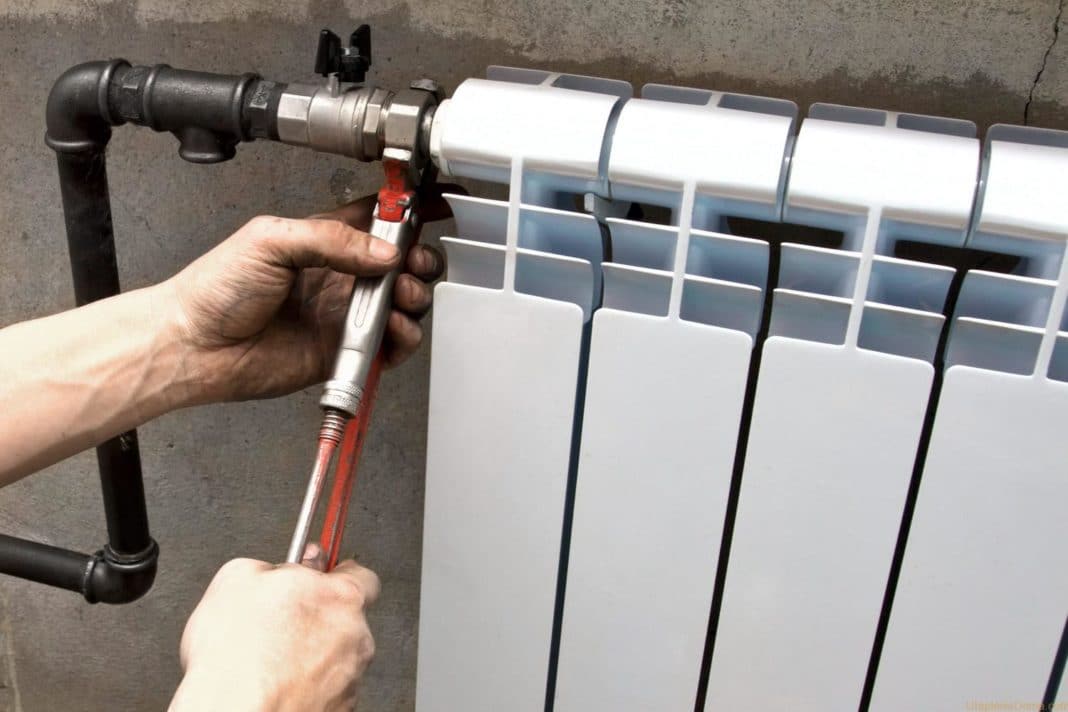

После проведения подготовительных работ по перекрытию поступления теплоносителя осуществляется слив воды, оставшейся внутри труб перекрытого участка. Далее можно приступать непосредственно к демонтажу, который осуществляется в следующем порядке:

1. В нижней части радиатора в месте подведения труб с помощью крестообразной отвертки полностью вкручиваются 2 заглушки.
2. Используя разводной ключ, откручивают крепление, соединяющее подводящую трубу с батареей. Придется приложить определенные усилия, но работу следует проводить аккуратно, чтобы не повредить резьбу.
3. Контргайку вначале откручивают вручную примерно наполовину, контролируя рукой выброс воды. Надо обеспечить, чтобы теплоноситель стекал небольшим ручейком, а не хлестал струей во все стороны.
4. Под воду устанавливается емкость, и выкручиваются ранее закрученные заглушки.
5. Радиатор немного приподнимают с одной стороны, обеспечивая максимальный сток воды из него.
6. Батарея снимается с крепежных кронштейнов на стене, для чего она постепенно поднимается вверх и подается на себя.
7. Проводится демонтаж всех деталей крепления батареи.

При проведении демонтажных работ следует учитывать следующие важные нюансы:

1. Внутри радиатора после перекрытия содержится достаточный объем воды, способный затопить соседей снизу. Работы надо вести аккуратно, не допуская ее разлива по полу.
2. Демонтаж батареи целесообразно приурочить к летнему периоду, когда отопление не требуется, чтобы не вызвать беспокойства соседей, а все работы проводить не спеша и тщательно.
3. Для исключения повреждения отводов и резьбы рекомендуется перед началом демонтажа под батарею установить деревянный брусок, устраняющий риск ее падения.

Старую отопительную батарею легко снять своими руками

Важно, чтобы отключение системы обеспечил специалист, а сам демонтаж проводился аккуратно, с соблюдением рекомендаций и мер безопасности

Эта статья — о том, как снять радиатор отопления. В зависимости от способа его присоединения к подводкам и типа фитингов могут понадобиться разные инструменты и технические решения. С ними нам и предстоит познакомиться.

А можно всех посмотреть

Почему мы говорим о разных способах демонтажа радиаторов?

Чем различаются способы их подключения?

1. Используемыми фитингами. Традиционно для монтажа чугунных радиаторов советского образца использовалась связка из сгона (патрубка с длинной резьбой) и контргайки, сейчас батареи чаще подключают американками — быстроразборными фитингами с накидными гайками;

На фото — подключение алюминиевого секционного радиатора американкой.

Подключение на сгонах.

Расположением подводок относительно радиатора. Подключение может быть односторонним и двухсторонним

Это важно при монтаже на сгоны: одна из проходных радиаторных пробок будет иметь левую резьбу.

Особый случай

1. В многих домах 80-90х годов постройки в качестве отопительных приборов используются конвекторы. Конвектор представляет собой змеевик из стальной трубы того же диаметра, что и стояк, с увеличивающим теплоотдачу оребрением. Типичный способ соединения конвектора и стальной подводки — стыковый сварной шов.

Отопительный прибор соединен со стояком сварными швами.
