Проверка при возникновении неисправности
В ходе эксплуатации теплого пола могут возникнуть отклонения от нормального режима работы. Рассмотрим основные проявления нарушений функционирования системы.
Отсутствие нагрева по всей площади пола
В этом случае проверку на обрыв нужно начать с «головы», то есть, убедиться, что на систему подается электропитание. Если индикатор наличия напряжения сети не горит, нужно проверить автомат на щитке. После этого можно проверить, поступает ли напряжение на вход регулятора температуры. Наличие напряжения на входе и отсутствие его на выходе говорит о неисправности в самом терморегуляторе. Причина может быть либо собственно в регуляторе, либо в датчике температуры, который можно проверить, измерив его сопротивление. Если подать напряжение на теплый пол напрямую, без терморегулятора, можно протестировать на исправность кабель.
Может возникнуть ситуация, когда автомат в щитке, питающий теплый пол, отключается защитой. Это указывает на наличие короткого замыкания. Для локализации замыкания, производим проверку сопротивления между фазным и нулевым проводами, питающими теплый пол. Перед тем, как прозвонить кабель, снимаем напряжение. Отсоединяем питающие провода от регулятора температуры. Замеряем сопротивление «фаза – ноль» на участке от щитка до терморегулятора. Если прибор показывает нулевое сопротивление, проводка на этом участке повреждена, если сопротивление велико, продолжаем поиск. Отсоединяем кабель теплого пола от регулятора температуры. Производим замер на вводе регулятора. Если в ходе проверки обнаружено короткое замыкание, значит, повреждение находится внутри терморегулятора. Если нет, остается только сам греющий кабель теплого пола. Проверить это, можно измеряя сопротивление между жилами кабеля. В этом случае без вскрытия поверхности пола не обойтись.
Что делать, когда напряжение поступает на нагревательные элементы, но нагревания не происходит? В этом случае должна быть осуществлена прозвонка кабеля, то есть, проверка на целостность (или на разрыв, если угодно). Установив мультиметр в режим измерения сопротивления, производим замер между жилами кабеля. Величина сопротивления, близкая к бесконечности, указывает на обрыв проводника.
На видео ниже наглядно показывается, как проверить электрический теплый пол мультиметром, замерив сопротивление греющего кабеля:
Температура нагрева теплого пола не регулируется
Если нагревательные элементы по всей площади пола прогреваются, но температура не меняется при изменении уставки, задаваемой регулятором, необходимо проверить систему, определив один из двух возможных вариантов:
- неисправность в цепях регулятора температуры;
- неисправен датчик температуры.

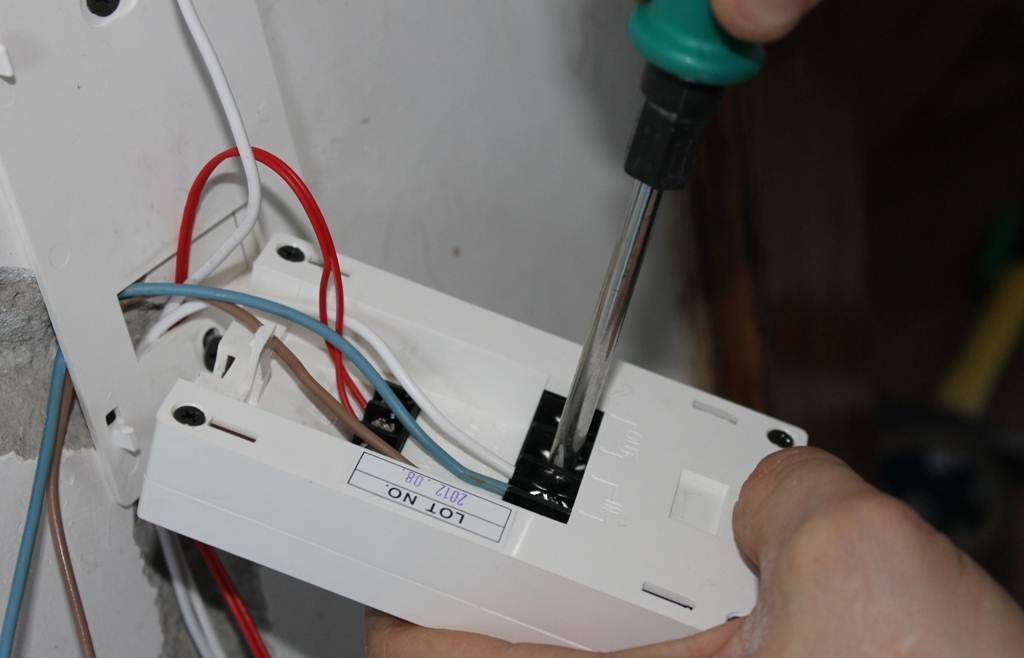

Регулятор температуры в этом случае нужно демонтировать, отсоединив от него все провода и сдать в ремонт. О том, как проверить регулятор температуры теплого пола, показывается на видео:
Если есть подозрения на датчик, следует проверить его сопротивление. Для этого провода датчика отсоединяются от регулятора, и между ними измеряется сопротивление. Заключение об исправности датчика температуры теплого пола можно сделать, если проверить величину его электрического сопротивления и сравнить ее с паспортными данными. В крайнем случае, можно обойтись без мультиметра. Поскольку этот элемент все равно не подлежит ремонту, поступить можно следующим образом. Купить заведомо исправный датчик, и расположив его на нагреваемом полу, подключить к регулятору. Если обеспечить хороший контакт датчика с полом, при исправном регуляторе система должна заработать. После этого можно устанавливать новый датчик на место. Это потребует вскрытия поверхности пола.
Способы проверки пленки инфракрасного теплого пола
В большинстве случаев, нагревательная пленка выходит из строя по причине неквалифицированного монтажа. Это может быть ошибка в подсоединении проводов к пленке, их излом при укладке или неправильно рассчитанное сечение.
Есть два способа проверки исправности нагревательной пленки.

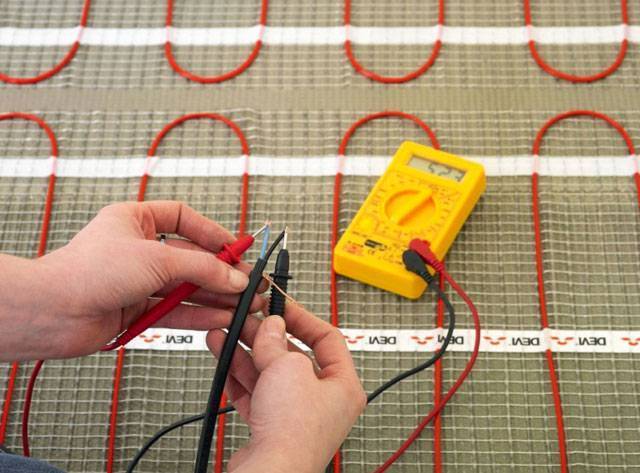

Замер сопротивления
Первый способ – это замер сопротивления пола и сопоставление его с указанным в паспорте. Значение сопротивления можно вычислить по формуле . При использовании нескольких нагревательных элементов можно проверить сопротивление каждого по отдельности.
Признаки неисправности пленочного теплого пола:
- Если показание прибора равно нулю, скорее всего в системе произошло короткое замыкание.
- Если показание прибора равно бесконечности, в системе возможен обрыв греющего элемента.
В любом случае, при несоответствии замеренного сопротивления паспортному, причина неисправности лежит в пленке. Необходимо проверять целостность проводов и правильность их подключения к нагревательным элементам.
Подключение нагревательной пленки
Второй способ заключается в подключении питания к теплому полу напрямую, минуя терморегулятор. Если пленка начинает нагреваться, то проблема в терморегуляторе. В противном случае необходимо проверять пленку и подключенные к ней провода.
Внимание!
Все работы выполняются при отключенном электропитании! Контакты на терморегуляторе могут отличаться, руководствуйтесь инструкцией по эксплуатации и маркировкой на терморегуляторе.
Подключение пленки к сети без терморегулятора на длительное время может привести к ее выходу из строя. Если при подключении нагревательной пленки напрямую выбивает автомат, возможно короткое замыкание или неисправность автомата, в данном случае необходимо замерить сопротивление теплого пола, оно не должно стремиться к нулю.
Проблемы с элементами нагрузки

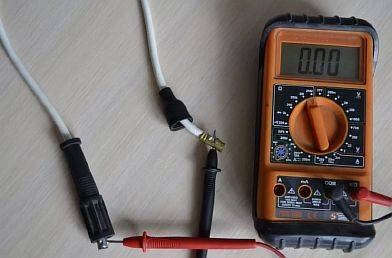

Проверьте мультиметром сопротивление теплого пола
Статья по теме: Мебель для балкона своими руками: чертежи и схемы (фото и видео)
Если проблема в подаче питания и регуляторе не обнаружена, значит, нарушена целостность проводов нагрузки.
Протестируйте самостоятельно нагревательный элемент, для этого надо замерить мультиметром сопротивление теплого пола.
Подключите прибор измерения к контактам № 3 и № 4. Полученная цифра должна соответствовать значению, заявленному в паспорте производителя. Подробнее о сопротивлении теплого пола смотрите в этом видео:
Варианты показателей мультиметра
| № | Показатели | Поломка |
| 1 | Нет сопротивления, или равно значению близкому к нулю | в системе произошло короткое замыкание, скорее всего в следствие неправильно рассчитанного сечения кабеля. |
| 2 | Выше паспортных | у нагревательного элемента нарушена изоляция |
| 3 | Ниже паспортных | в системе пола произошел обрыв |
Любая из вышеперечисленных ситуаций повлечет за собой дополнительные работы по выявлению места дефекта и его устранению. При гарантийном сроке службе обратитесь в фирму, проводившую установку. Послегарантийные поломки также устранить будет проще фирме, монтировавшей теплый пол, так как у них сохранилась необходимая документация, включая схему монтажа.
Теплый пол не греет что делать
Итак, ваш теплый пол отказался греть. Не паникуйте, вполне возможно, что мы столкнулись с мелкой неисправностью, которую легко устранить. Самый простые варианта – это возможное отсутствие электричества на входе; активация автоматического выключателя или же повреждение на линии. Проверить это достаточно просто: зачастую у регуляторов напряжение на входе отображается символами на экране или включением светодиода. Если у вас появились сомнения – вынимайте сам регулятор из подрозетника и померяйте напряжение на выходе.
Если с питанием все нормально, то остается три варианта: неисправность в самом теплом полу, регуляторе или датчике. Ик или резистивный теплый пол вы можете проверить, измерив его сопротивление постоянного тока. Так как нагрузка, которую представляет этот пол, будет носить активный характер, то сопротивление должно соответствовать сопротивлению греющего кабеля. Для этого следует отключить теплый пол от сети и замерить сопротивление между контактами.
Замеряем сопротивление кабеля или же греющей пленки, затем производим расчёты. Делим напряжение (220 вольт) на полученное нами сопротивление и получаем силу тока, протекающую через пол (I=U/R) . Ток этот вновь умножаем на напряжение (220 вольт) и получается мощность потребления из сети в Ваттах. Затем сравниваем мощность с паспортным значением пола. Если окажется, что пол потребляет большую мощность, то значит проблема в наличии коротких замыканий, вызванных повреждением изоляции. При таком варианте часть пола должна не работать, а вот другая будет греть с увеличенной силой, но скорее, всего недолго, так как увеличенный ток быстро приведет кабель в негодность.
Если потребляемая мощность мала – скорее всего, есть обрыв в цепи, который пропускает электрический ток, но при этом повышает сопротивление этой цепи. Приведет это к снижению эффективности или нестабильной работы пола. Если вам неизвестна паспортная мощность, то можете определить её приблизительно, исходя по расчетам в 150 ватт на один квадратный метр.
Полное отсутствие сопротивления кабеля пола означает, что в цепи короткое замыкание. И если это кабель, заливаемый в пол, то это большая проблема. Вам придется удалять половое покрытие, менять теплый пол и по новой производить укладку. Это еще относительно просто, если на полу ковролин или линолеум. Но гораздо сложнее повторная укладка ламината, паркета или плитки. К сожалению, ремонту кабель, расположенный в полу, поддается крайне редко.
Бесконечное сопротивление нагревательного кабеля может свидетельствовать о обрыве токоведущего провода. Опять же, такая неисправность может вести к необходимости полностью демонтировать пол, чтобы убрать неисправность.
Если с полом все отлично, переходим к датчику. Датчик по своей сути – это терморезистор. У него будет активное сопротивление, исчисляемое килоОмами и измеряемое мультиметром на этих пределах. Но нужно учитывать, что сопротивление датчика будет зависеть от его температуры. Вот, например, для датчика с номинальным сопротивлением в 10 кОм, показания могут изменяться от 22 килоОм при 5 градусах до примерно 6 килоОм с температурой в 40 градусов. Для того чтобы оценить работоспособность датчика, достаточно померять его сопротивление при различной температуре, скажем в холодном состоянии и при поднесении к теплому предмету, например к чащке с горячей водой, утюгу и проч. Определяем пропорцию и критически оцениваем состояние термодатчика. Кстати, некоторые из цифровых регуляторов при неисправности датчика выводят информацию об этом на дисплей.
Датчик в порядке? Проблема в регуляторе. Проверить это можно с помощью того же мультиметра. Итак, подключаем к термостату питание и присоединяем датчик. Выставляем самую высокую температуру. Внутреннее реле должно сразу включиться, и на клеммах для подключения к полу появится напряжение. Теперь выворачиваем ручку регулятора в минимальную температуру. По правилам реле обязано сработать. Вы поймете это по мультиметру – он покажет отсутствие напряжения на выходе клемм. Неисправность регулятора или датчика – это проблемы, позволяющие обойтись «малой кровью», без демонтажа пола. Их не так сложно исправить (особенно по сравнению с заменой теплого пола). Да и стоят эти запасные части недорого.
Проверка при возникновении неисправности
В процессе монтажа или дальнейшей эксплуатации теплого пола, как и с любым другими приборами, могут возникнуть неисправности. Пользователь может вызвать мастера для устранения проблемы или самостоятельно заняться ремонтом. В целом никаких особых сложностей возникнуть не должно. Однако методы диагностики и причины возникновения неисправностей для разного вида систем могут отличаться.
Диагностика неисправностей водяного теплого пола
Первым делом проверяют давление в контуре теплого пола
Когда в доме установлен водяной теплый пол, который подключен к центральному или автономному отоплению, причин отсутствия нагрева может быть несколько. Диагностика системы производится при полном ее включении.
При отсутствии нагрева во всем доме неисправен гидравлический насос или засорился фильтр. Возможно, недостаточно воды в распределительном баке или не работает водонагревательный котел. Первым делом проверяется именно уровень жидкости в расширительной емкости, т.к. в 20% случаев это является причиной неисправности.
Если не нагревается какая-то часть теплого пола, например, одна комната, вероятнее всего неисправен змеевик или засорился фильтр.
Когда воды достаточно, фильтры очищены от загрязнений, но проблема с нагревом сохраняется, следует проверить, нет ли воздушной пробки. Для этого осуществляется прокачка. Открывается воздушный клапан, вода постепенно выдавливает воздух из расширительного бака. Как только воздух полностью выйдет, жидкость начнет капать из воздушного клапана. Далее клапан плотно закрывается, система заново наполняется водой.
Из-за поломки циркуляционного насоса жидкость не будет поступать в контур
Также причиной может быть некорректная работа циркуляционного насоса. Он должен работать ровно, без посторонних шумов и вибраций. Если это не так, насос следует заменить.
Будет нелишним проверить давление в системе. Для этого после насоса устанавливается манометр. В нормальном состоянии он должен показывать 0,5 бар. Причиной низкого давления служит протечка в трубе. В этом случае требуется определить место и произвести вскрытие проблемного участка для его ремонта.
Диагностика неисправностей электрического теплого пола
Если кабель отключается на щитке, это говорит о коротком замыкании
Для начала стоит убедиться, что в доме присутствует электричество и оно подается на термостат. Проверяется свечение лампочки или панели индикации на приборе. Далее нужно проверить настройки температуры. Если здесь все в норме, проверяют дальше.
- Отсутствует нагрев по всей площади. При подключении теплого пола к сети автомат в щитке отключается защитой, это свидетельствует о коротком замыкании кабеля. Для определения места повреждения отключается напряжение, питающие провода отключаются от термостата. Нужно прозвонить отрезок между щитком и регулятором. Мультиметр показывает нулевое сопротивление – проводка в этом месте повреждена. В противном случае поиск продолжается. Греющий кабель отсоединяется от термостата, нужно измерить сопротивление на его входе. Если здесь обнаружено замыкание, повреждение находится внутри регулятора, и он подлежит замене. Если КЗ нет, остается только сам греющий кабель. Измеряется сопротивление между его жилами. Если показания на экране прибора стремятся к бесконечности, это свидетельствует о разрыве кабеля.
- Не регулируется температура. Если элементы теплого пола прогреваются по всей площади, но не реагируют на изменение значений на термостате, значит некорректно функционирует регулятор либо неисправен датчик температуры. В первом случае терморегулятор подлежит замене. Во втором – провода температурного датчика отсоединяются от регулятора и между ними производится замер сопротивления. Значение должно совпадать с данными из документации производителя. Если значения не совпадают, напольное покрытие снимается, датчик заменяется на новый.
- Не нагреваются отдельные участки. Проверку равномерности нагрева производят при помощи тепловизора. При неравномерном нагреве нужно проверить величину потребляемой мощности. Если она меньше заявленной производителем, произошел обрыв нагревательного кабеля и часть элементов осталась обесточенной. Система потребляет повышенную мощность – между отдельными элементами кабеля произошло короткое замыкание. При таком варианте часть нагревателей не функционирует, а другая часть потребляет завышенное количество электроэнергии.
Как проверить работоспособность терморегулятора?
Посмотрим на примере, как можно проверить, работает ли терморегулятор, при помощи обычной лампочки.
Шаг 1. Терморегулятор подключается к сети с соблюдением всех правил. То есть фазный провод подсоединяется к клемме L, а нулевой – к клемме N. Также подключаются датчик температуры и обычная лампочка, вкрученная в патрон. Она будет являться индикатором нагрузки.
Шаг 2. Подключенный к сети терморегулятор включается при помощи тумблера.
Шаг 3. Рычажок, ответственный за увеличение температуры, устанавливается на максимум.
Шаг 4. Если терморегулятор исправен, то лампочка загорится.
Шаг 5. При помощи такой схемы можно проверить и датчик температуры. Для этого он берется в руку, а регулятор температуры устанавливается на среднее значение.
Шаг 6. Регулятор температуры опять поворачивается до более высоких значений. Лампочка снова загорится. Но когда датчик нагреется до температуры человеческого тела, она погаснет.
Шаг 7. После этого систему можно оставить в покое. Через некоторое время лампочка загорится вновь, когда датчик температуры остынет и подаст сигнал терморегулятору.
Как найти утечку воды под землей или в стяжке
Если потекли трубы под землей, в стенах или в контуре теплого пола, без помощи специалистов обойтись очень сложно. Для обнаружения таких прорывов используют приборы:
Тепловизоры. Температура поверхности, под которой скрыта система отопления, достаточно высокая, чтобы использовать тепловизор. Если трубы неглубоко, то с помощью этого прибора будет проще всего найти течь. Проблемы могут возникнуть только в случае большой глубины залегания труб или низкой температуры теплоносителя.
Влагомеры. Это менее эффективный способ поиска протечки, чем с помощью тепловизоров, но все же влагомер может быть полезен при определении подтекающих труб в стенах или в теплых полах. Для поиска подземных коммуникаций он не используется.
Акустические приборы. Иногда течь можно определить с помощью специального прибора, улавливающего звуки. По своей конструкции он напоминает фонендоскоп. Однако польза от него бывает далеко не всегда.
Определение скрытой течи
Система «Нептун» – мгновенное обнаружение течей
Существуют специальные системы, мгновенно определяющие места появления течей в системах отопления и водоснабжения. На их установку придется потратить время и деньги, но затраты окупаются с лихвой: благодаря таким приборам можно избежать проблем при серьезных авариях. Наибольшей популярностью пользуется отечественная система «Нептун». Она обходится дешевле импортных аналогов и отлично себя зарекомендовала.
«Нептун» не только мгновенно находит утечку, но и блокирует подачу воды. Система состоит из блока управления, датчиков и клапанов. Она полностью автоматизирована, и после установки владельцу помещения больше не придется переживать о прорывах. Как только датчик посылает сигнал о появлении течи в главный блок, срабатывают клапаны и перекрывают воду. Дальше хозяин может заниматься решением проблемы, не думая о том, что затопит соседей или собственный дом.
Схема: «Нептун» в обычной городской квартире
Как самому найти протечку в контуре теплого пола
Течь в теплом полу может стать настоящей проблемой. Если можно легко снять покрытие, это очень облегчает ее решение. Трудности возникают, если контур расположен под стяжкой. Иногда место прорыва выдает влажное пятно на полу, но так бывает только в случаях серьезных повреждений. Когда труба просто немного подтекает, найти неисправность сложнее. Рассмотрим, как действовать в такой ситуации.
Можно попытаться самостоятельно найти протечку, однако прежде придется определить, где вообще расположены трубы. Для этого включают теплый пол на максимальный нагрев, а стяжку над ним обильно смачивают водой. Над витками контура влага испаряется быстрее всего. Это станет видно по более светлым и сухим участкам пола.
Посветлевшие зоны обводят карандашом, одновременно отслеживая, с какой скоростью они высыхают. Там, где дольше всего остается влажное пятно, следует искать прорыв трубы. Такой метод не всегда работает на 100%. Расположение труб он показывает обязательно, а вот неисправный участок виден, если течь сильная. Для поиска и устранения протечки придется разбить стяжку над теплым полом.
Исследование пола с помощью тепловизора
