Проверка светодиодной ленты
Светодиодная лента представляет собой источник света, состоящий из множества элементов. Они расположены равномерно по длине ленты и сгруппированы по три. Это позволяет разрезать светодиодную ленту на отрезки практически любой длины, не ухудшая при этом ее эксплуатационных свойств. Главное, чтобы разрез не приходился на середину группы из трех элементов.
Проверка ленты заключается в подаче тока на контакты питания. Если лента горит, она исправна. Если не горит вся лента, неисправность нужно искать в подводящих проводах. Для этого можно их прозвонить тестером. Можно для проверки целостности проводов измерить сопротивление мультиметром.
Если при включении питания в ленте не горят отдельные группы, проблема не в подводящих проводах, а в конкретном сегменте со светодиодами. В этом случае они проверяются по методике, описанной выше, а также проверяется резистор (он один на всю группу) на соответствие заданному значению сопротивления.
Способ 1
Небольшой фрагмент текстолита, буквально кусочек, но обязательно с двухсторонним фольгированием. На каждую необходимо наложить «пятно» припоя, чтобы в дальнейшем можно было легко зафиксировать провода и выводы приспособления для проверки светодиода. Щупы от мультиметра, с которых следует срезать (или отпаять, а потом все восстановить) штеккера. Свободные концы нужно зачистить и залудить, то есть подготовить к пайке. Скрепки – 2 штуки. Им придается форма, хорошо видимая на рисунке внизу. Это будут выводы приспособления (аналог штеккеров), которые присоединяются к мультиметру. Хотя это и не единственный вариант. Вместо скрепок можно использовать гибкую стальную проволоку, отрезав пару кусочков нужной длины.
Светодиоды.
Главное – чтобы эти выводы слегка амортизировали, тогда их будет намного проще подключить к гнезду мультиметра. Паяльная кислота. Использовать традиционный сосновый флюс – дело бесперспективное. Скрепки изготовлены из стали, потому обычная методика для их надежной фиксации на текстолите малопригодна. Паяльник. Мощность – не менее 65 Вт. Пытаться закрепить на плате скрепку монтажным инструментом (на 24, 36 Вт) – пустая трата времени. Понадобится уложить расплав относительно толстым слоем, и маломощный (миниатюрный) паяльник в этом случае бесполезен. Мультиметр. Эти бытовые приборы выпускаются в нескольких модификациях. Их основное отличие – в функционале, то есть возможностях измерений тех или иных параметров цепи и деталей.
Будет интересно Как сделать регулятор мощности на симисторе своими руками
Понадобится мультиметр, которым можно тестировать транзисторы. В принципе все, что нужно для того, чтобы сделать простейшее приспособление для проверки светодиода мультиметром, под рукой всегда есть. В итоге должно получиться примерно так. Чтобы не путаться с полярностью присоединения щупов к светодиоду, выводы приспособления стоит несколько сместить от осевой линии. Тогда несложно запомнить, где условные «+» и «–». Проверка светодиода Нужно воткнуть «контакты» приспособления в вилку для тестирования Тр (анодный вывод – на разъем Е, катодный – на С), поставить переключатель мультиметра в позицию «Измерение транзисторов» (hFE) и приложить щупы к плате, в точках, где впаяны ножки п/п прибора (с лицевой или обратной стороны, как удобнее). Если он исправен и полярность соблюдена (плюс – к аноду), то начнет светиться.
Классификация
Диоды относятся к простым полупроводниковым радиоэлементам на основе p-n перехода. На рисунке представлено графическое обозначение наиболее распространенных типов этих устройств. Анод отмечен «+», катод – «-» (приведено для наглядности, в схемах для определения полярности достаточно графического обозначения).
Принятые обозначения
Типы диодов, указанные на рисунке:
- А – выпрямительный;
- B – стабилитрон;
- С – варикап;
- D – СВЧ-диод (высоковольтный);
- E – обращенный диод;
- F – туннельный;
- G – светодиод;
- H – фотодиод.
Теперь рассмотрим способы проверки для каждого из перечисленных видов.
Проверка светодиодов без выпаивания
Щупы для мультиметра с переходниками

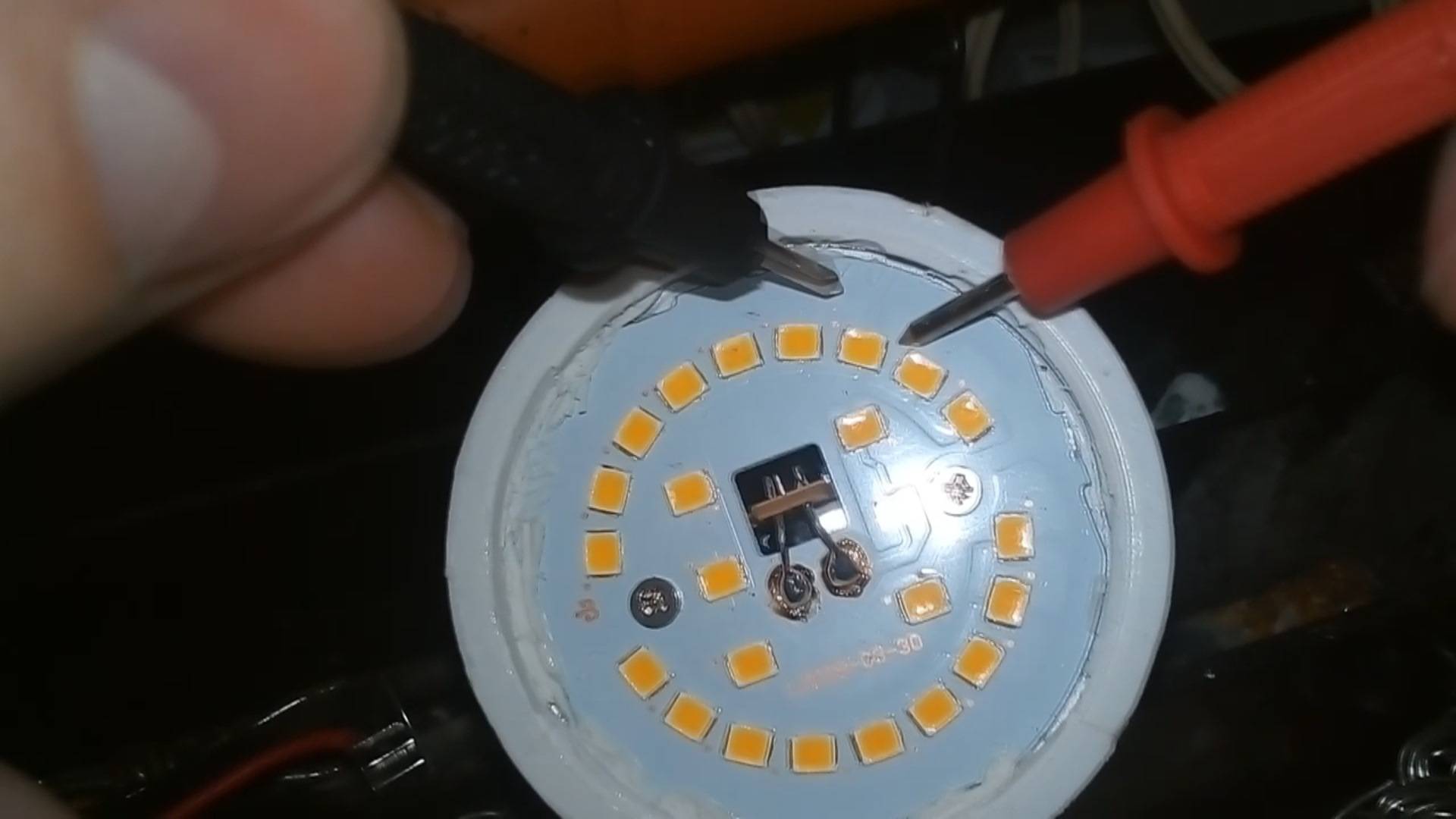

Проверять LED-светильник можно, не выпаивая его диодные элементы. Понадобится переходник, который изготавливается самостоятельно из канцелярских скрепок, отдельных жил провода, кусочков иголок для шитья, витой пары проводки. Выбранное изделие припаивается к щупам измерителя. Между частями переходника делается прокладка из текстолита, а потом вся конструкция обматывается изоляционной лентой.
Щупы мультиметра с переходником подсоединяются на контакты светоизлучающего диода или на колодки PNP. Тестирование производится последовательно, для каждого элемента.
Проверка работоспособности светоизлучающих диодов в фонарике
Тестирование светодиодной платы фонаря
Тест стандартного фонаря – наглядный пример работ, для которых не понадобится выпаивать элементы. Чтобы узнать, рабочие ли LED-источники, нужно:
- Разобрать фонарик, извлечь из него плату со светодиодами.
- Без удаления припоя подкинуть щупы на контакты PNP-разъема, соблюдая полярность.
- Поставить переключатель на прозвонку.
- Смотреть на табло и на подсветку.
- Установить, исправна ли схема, путем проверки ее сопротивления. Показатель сопротивлений, равный нулю, при параллельном подключении говорит о неисправности одно светодиода.
Определяем характеристики диодов
Соберите простейшую схему для снятия характеристик светодиода. Она на столько проста, что можно это сделать, не используя паяльник.
Давайте сначала рассмотрим, как узнать мультиметром на сколько вольт наш светодиод, с помощью такого пробника. Для этого внимательно следуйте инструкции:
Соберите схему. В разрыв цепи (на схеме «mA») установите мультиметр в режиме измерения тока.
Переведите потенциометр в положение максимального сопротивления
Плавно убавляйте его, следите за свечением диода и ростом тока.
Узнаём номинальный ток: как только увеличение яркости прекратится, обратите внимание на показания амперметра. Обычно это порядка 20мА для 3-х, 5-ти и 10-ти мм светодиодов
После выхода диода на номинальный ток яркость свечения почти не изменяется.
Узнаём напряжение светодиода: подключите вольтметр к выводам LED. Если у вас один измерительный прибор, тогда исключите из неё амперметр и в цепь подключите тестер в режиме измерения напряжения параллельно диоду.
Подключите питание, снимите показания напряжения (см. подключение «V» на схеме). Теперь вы знаете на сколько вольт ваш светодиод.
Как узнать мощность светодиода мультиметром с помощью этой схемы? Вы уже сняли все показания для определения мощности, нужно всего лишь умножить миллиамперы на Вольты, и вы получите мощность, выраженную в милливаттах.
Однако на глаз определить изменение яркости и вывести светодиод на номинальный режим крайне сложно, нужно иметь большой опыт. Упростим процесс.
Таблицы в помощь
Чтобы уменьшить вероятность сжигания диода определите по внешнему виду на какой из типов светодиодов он похож. Для этого есть справочники и сравнительные таблицы, ориентируйтесь на справочный номинальный ток, когда проводите процесс снятия характеристик.
Если вы видите, что на номинальном значении он явно не выдает полного светового потока, попробуйте кратковременно превысить ток и посмотрите продолжает ли также быстро как ток нарастать и яркость. Следите за нагревом LED’а. Если вы подали слишком большую мощность – диод начнет усиленно греться. Условно нормальной будет температура при которой держать руку на диоде нельзя, но при касании ожога он не оставляет (70-75°C).
Чтобы понять причины и следствия проделывания данной процедуры ознакомьтесь со статьёй о ВАХ диода.
После всей проделанной работы проверьте себя еще раз – сравните показания приборов с табличными значениями светодиодов, подберите ближайшие подходящие по параметрам и откорректируйте сопротивление цепи. Так вы гарантированно определите напряжение, ток и мощность LED.
В качестве питания схемы подойдет батарейка крона 9В или аккумулятор 12В, кроме этого вы определите общее сопротивление для подключения светодиода к такому источнику питания – измерьте сопротивления резистора и потенциометра в этом положении.
Проверить диод очень просто, однако на практике бывают разные ситуации, поэтому возникает много вопросов, особенно у новичков. Опытный электронщик по внешнему виду определит параметры большинства светодиодов, а в ряде случае и их исправность.
Сверхъяркие
Проверка желтых, синих и белых светодиодов, применяемых в качестве источников освещения и называемых сверхъяркими, особой сложности не представляет. Для этого выводы элемента достаточно подсоединить к источнику питания напряжением от 3 до 4,2 В (не более!).
В качестве подобного источника удобнее всего использовать пару полуторавольтных батареек, соединенных последовательно. Но в том-то и дело, что они далеко не всегда имеются под рукой.
Нельзя ли осуществить проверку посредством обычного мультиметра, которым располагает каждый радиолюбитель, тем более что в современных версиях этого прибора предусмотрен специальный режим для проверки диодов?
Как подключить светодиод к мультиметру для проверки на работоспособность
Оказывается, такая возможность есть. Хотя упомянутый режим ,по причине недостаточной мощности питания, в данном случае не поможет. Вместо него мы воспользуемся режимом измерения параметров транзистора, который также предусмотрен в каждой современной модели цифрового мультиметра.
Цифровой мультиметр
В большинстве случаев осветительный элемент является частью светодиодной схемы и воткнуть его непосредственно в PHP-разъем без распайки не получится. Проверить же его с помощью щупов не представляется возможным, поскольку те не могут быть подключены к разъему.
Решить проблему можно путем изготовления несложной конструкции, состоящей из переходника и подключенных к нему щупов от старого или поломанного мультиметра.
Стандартные щупы для мультиметра
Как сделать щупы с переходником на PHP-разъем
Нам понадобится совсем немногое:
- два ненужных щупа (штекеры необходимо отрезать);
- небольшой фрагмент двустороннего текстолита;
- пара металлических скрепок;
- СМД-светодиод (необходим для удобства эксплуатации, но устройство будет работать и без него).
К текстолитовой пластинке с каждой стороны следует припаять по скрепке, предварительно отогнув их концы на 180 градусов. Получится что-то вроде электрической вилки.
Текстолитовые пластинки
Толщина фрагмента текстолита должна быть такой, чтобы расстояние между штырьками «вилки» соответствовало расстоянию между входами «С» и «Е» на PHP-разъеме. Вот и все, переходник готов. Остается припаять к нему (опять же с двух сторон) провода от щупов.
Конструкцию можно дополнить светодиодом типа SMD, на который будет возложена функция индикатора.
Как изготовить щуп своими руками
Если стандартных щупов, которыми можно было бы пожертвовать, у вас нет, вместо них можно использовать самодельные. Для их изготовления понадобится:
- пара иголок;
- залуженная проволока диаметром 0,2 мм (извлекается из многожильного провода).
Проволоку следует намотать на иглу, так чтобы ее витки плотно прилегали друг к другу, а затем припаять. Очень удобно использовать для этой цели никелированные иглы, тогда пайка производится максимально легко и быстро. Часто такой щуп обеспечивает более качественный контакт, чем стандартный.
Готовые наборы для подсветки потолков
Соберем подсветку персонально под ваш потолок. Качественно!
Доставим до двери в любой город России.
Дорожки начнут греться, а тепло — это то, чего больше всего боятся светодиоды. Как показывает практика, такая схема подключения, значительно сокращает срок службы светодиодной ленты. Поэтому, используется другая (правильная) схема подключения.
Схема подключения светодиодных лент от одного блока питания
Эта схема подключения с использованием одного блока питания. При этом, его мощность должна соответствовать суммарной мощности двух (или более) лент.
Для того, чтобы довести до второй ленты питание 12 вольт, необходимо к выходу блока питания подсоединить удлиняющий провод. Второй конец провода подсоединить ко второй ленте. Таким образом, ток потечет по проводу, а не по дорожкам первой ленты.
Сечение удлиняющего провода, я рекомендую взять побольше, чтобы в нем было меньше потерь напряжения. Я использую сечение 1,5 мм. Длина провода такая же, как у первой ленты, т.е 5 метров. Монтируется он в нише, параллельно первой ленте.
Такая схема подключения светодиодной ленты используется, если есть возможность спрятать мощный (а соответственно большой) блок питания. Если такой возможности нет, то применяется другая схема. Она чуть посложнее, но по стоимости примерно такая же
Схема подключения светодиодной ленты с двумя блоками питания
При такой схеме, удлиняющий провод подключается к сети 220 вольт и протягивается к блоку питания второй ленты. Сечение провода достаточно 0,75 мм.
При такой схеме немного усложняется монтаж (нужно закрепить и подключить дополнительный блок питания), но при этом мощность блоков питания в 2 раза меньше. Соответственно и размер их тоже меньше. Лично мне, этот вариант нравится больше.
Проверка блока питания
Проверка значительно облегчается, если рядом есть источник соответствующего напряжения.
Чтобы понять рабочая светодиодная лента или нет, достаточно подать на нее требуемые 12-24-36В. Даже паять провода при этом не надо.
Два проводника подсоединяете к выходным клеммам блока, а их кончиками просто прикасаетесь к крайним медными площадками в начале ленты. Если свечение равномерное и не тусклое, то все исправно.
А вот когда ничего не загорается, то нужно искать причину. Самый главный помощник в этом – мультиметр.

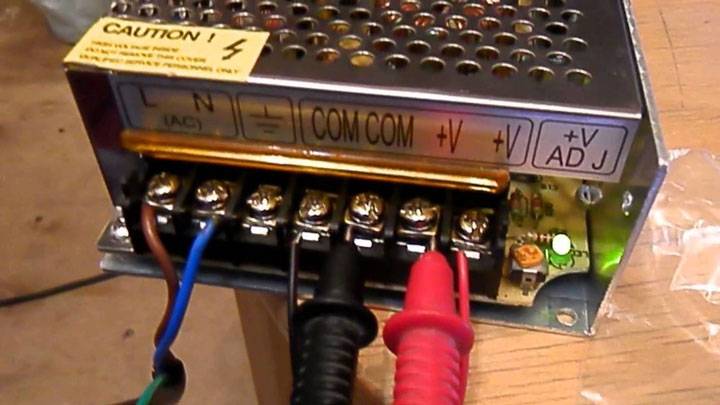

В первую очередь проверьте, а выходит ли с блока питания необходимое напряжение? Может быть все дело именно в нем.
Проверять нужно между контактами «+V» и «-V».
Либо «+V» и «COM».
Если напряжение в норме (+ — 10%), то ищите по цепочке дальше.
Если нет мультиметра, можно провести проверку по косвенным признакам. Однако полагаться на них все же не стоит:
после подачи напряжения 220В на блоке должен загореться зеленый светодиод
если прислушаться, то любой источник питания в рабочем состоянии должен издавать слабый характерный шум
Когда этого нет, то можно предположить, что блок не исправен. После чего, все равно придется искать прибор для замера выходного напряжения и подтверждения своих догадок.
Проверка супрессора (TVS-диода)
Защитный диод, он же ограничительный стабилитрон, супрессор и TVS-диод. Данные элементы бывают двух типов: симметричные и несимметричные. Первые используются в цепях переменного тока, вторые – постоянного. Если кратко объяснить принцип действия такого диода, то он следующий:
Увеличение входного напряжения вызывает уменьшение внутреннего сопротивления. В результате увеличивается сила тока в цепи, что вызывает срабатывание предохранителя. Преимущество устройства заключается в быстроте реакции, что позволяет принять на себя переизбыток напряжения и защитить устройство. Скорость срабатывания – главное достоинство защитного (TVS) диода.
Теперь о проверке. Она ничем не отличается от обычного диода. Правда есть исключение – диоды Зенера, которые также можно отнести к TVS семейству, но по сути это быстрый стабилитрон, работающий по «механизму» лавинного пробоя (эффект Зинера). Но, проверка работоспособности скатывается к обычной прозвонке. Создание условий срабатывания приводит к выходу элемента из строя. Другими словами, способа проверки защитных функций TVS-диода нет, это как проверить спичку (годная она или нет) пытаясь поджечь.
Как проверить светодиод мультиметром?
Тестирование светодиодных устройств ламп или просто светодиодов гораздо проще с цифровым мультиметром, который даст вам четкое представление о том, насколько сильны каждый из светодиодов. Яркость светодиода при его тестировании также укажет на его качество. Если у вас нет мультиметра для использования, простой держатель батареи для круглых батарей с выводами даст вам знать, работают ли ваши светодиоды.
Как проверить светодиод мультиметром?
Приобретите цифровой мультиметр, который может проверять диоды. Мультиметры измеряют только показатели, вольт и омы. Для тестирования светодиодных индикаторов вам понадобится мультиметр с настройкой диода. Проверьте онлайн или в местном магазине аппаратных средств для мультиметров среднеценового и высокоценового диапазона, которые, скорее всего, будут иметь эту функцию, в сравнении с недорогими моделями.
Подключите красный и черный измерительные провода. Красный и черный измерительные провода должны быть подключены к выходам на передней панели мультиметра. Красный провод – положительный заряд. Черный провод является отрицательным и должен быть подключен к входу с надписью «COM».
Поверните колесико мультиметра в положение диода. Поверните циферблат на передней панели мультиметра по часовой стрелке, чтобы отодвинуть его от положения «выключено». Продолжайте поворачивать его, пока не приземлитесь на настройку диода. Если он не помечен явно, настройка диода может быть представлена символом схемы диода.
Символ диода визуально представляет собой как его клеммы, так и катод и анод
Подключите черный зонд к катоду и красный зонд к аноду. Прикоснитесь к черному зонду к катодному концу светодиода, который обычно является более коротким. Затем нажмите красный зонд на анод, который должен быть длинным. Обязательно подключите черный зонд перед красным зондом, так как обратное может не дать вам точного показания.
- Убедитесь, что катод и анод не касаются друг друга во время этого теста, что может препятствовать прохождению тока через светодиодный индикатор и затруднять результаты.
- Черные и красные контакты также не должны касаться друг друга во время теста.
- Выполнение соединений должно привести к тому, что светодиод засветится.
Проверьте значение на цифровом дисплее мультиметра. Когда контакты мультиметра касаются катода и анода, неповрежденный светодиод должен отображать напряжение приблизительно 1600 мВ. Если во время теста на экране не появляется показаний, повторите попытку, чтобы убедиться, что соединения выполнены правильно. Если вы правильно выполнили тест, это может быть признаком того, что светодиодный индикатор не работает.
Метод комфортен для всех типов светоизлучающих диодов, независимо от их выполнения и количества выводов. Замыкая красноватый щуп на анод, а темный на катод исправный светодиод должен засветиться. При смене полярности щупов на дисплее тестера должна оставаться цифра 1. Свечение излучающего диодика во время проверки будет маленький и на неких светодиодах при ярчайшем освещении может быть неприметно. Для четкой проверки разноцветных LED с несколькими выводами следует знать их распиновку. В неприятном случае придется наобум перебирать выводы в поисках общего анода либо катода. Не стоит страшиться тестировать массивные светодиоды с железной подложкой. Мультиметр не способен вывести их из строя, методом замера в режиме прозвонки. Проверку светодиода мультиметром можно выполнить без щупов, используя гнезда для тестирования транзисторов.
Оцените яркость светодиода. Когда вы делаете правильные подключения для проверки своего светодиода, он должен засветится. Отметив показания на цифровом экране, посмотрите на сам светодиод. Если он не нормально светится, выглядит тусклым, это, скорее всего, некачественный светодиод. Если он сияет ярко, это,скорее всего качественный рабочий светодиод.
Мы надеемся, что в данной статье вы нашли все ответы на вопросы
Зачем нужно знать мощность
Мощность светодиода нужна для выбора подходящего источника питания. Зная потребление светодиода, мы можем подобрать нужный ему блок питания. Расчет по мощности позволит избежать проблем при дальнейшей работе или сэкономить средства.
Рассмотрим примеры, чтобы стало понятно, о чем идет речь. Например, имеем светоизлучающий диод с рабочим напряжением 3,5 Вольта и током 0,1 Ампера. По формуле расчета мощности P=I*U, получаем значение P=3,5*0,1 => P=0,35 Ватт. Мощность десяти составит 3,5 Ватта или 1 Ампер. Отсюда делаем вывод, что для подключения одного светодиода нам потребуется блок питания (БП) мощностью 0,385 Ватта (с запасом 10%). Для подключения десяти понадобится БП на 3,85 Вт (также с запасом 10%).
Прозвонка светодиода мультиметром
Последовательность действий для прозвонки светодиода мультиметром:
- Подготовить светоизлучающий диод. Для того, чтобы прозвонить СД, находящийся в эксплуатации, его предварительно извлекают (выпаивают) с места установки.
- Подготовить мультиметр. На шкале переключателя устанавливается положение «проверки диодов» или «прозвонка», которое обозначено схемой диода.
Схематичное обозначение диода на мультиметре
Щупы мультиметра соединяются с контактами LED элемента. Т.к
последнему свойственна «однонаправленность» электрического тока, важно соблюдать полярность: красный щуп соединяют с анодом «плюс», черный – с катодом «минус».
При правильном подключении у светокристалла возникнет небольшое свечение, которое сложно заметить при дневном свете. Поэтому рекомендуется затемнить помещение.
Небольшое свечение обусловлено малым значением тока проверки. По этой же причине СД не потеряет своих рабочих характеристик, в случае не верного соблюдения полярности.
- Проверить значение показаний мультиметра. При правильном подключении, значение падения напряжения рабочего кристалла превышает единицу. При неверном подключении и/или нерабочем состоянии – значение не изменится и составит единицу.
Прозвонка светодиода мультиметром с учетом соблюдения полярности
Проверить отдельный светодиод на ножках можно тестером при помощи транзисторных гнезд блока PNP. Ножки вставляются в гнезда согласно полярности: «плюс» анода в эмиттер Е, «минус» катода в коллектор С. У исправного LED — диода появляется небольшое свечение.
Проверка светодиода на ножках при помощи блока PNP мультиметра
Советы и рекомендации
В процессе диагностики светодиодных устройств нужно учитывать следующие факторы:
- если номинал напряжения на пределе, а световой поток не появился, можно кратковременно увеличить ток;
- при подаче большой мощности LED-источник греется;
- нормальная температура нагрева диода – от 70 до 75 градусов (при касании нельзя обжечь ладонь);
- используя батарейку, можно дополнительно установить сопротивление подключения диода;
- при изменении полярности даже у исправного элемента не будет подсветки;
- оптимальный материал для самодельного щупа – никелированные иголки, которые легко и быстро припаивать;
- исправный ИК-светодиод при направленном на чувствительную зону излучении светится.
Проверять светодиодные источники света при умении работать с мультиметром несложно. Пользователю необходимо подготовить условия для тестирования – выбрать полярность, сконструировать щупы или переходники, сделать специальные контакты.
Как проверить светодиодную лампу, ленту и другие приборы для освещения на исправность LED-элементов. Несмотря на более высокий срок эксплуатации по сравнению с лампами накаливания, осветительные светодиоды быстрее выходят из строя, чем индикаторные.
Светодиоды — полупроводниковые приборы, создающие оптическое излучение при прохождении электрического тока в прямом направлении. Делятся на две разновидности — индикаторные и осветительные. Первые характеризуются меньшей мощностью, поэтому используются в подсветке электронных устройств, выполняя функцию индикаторов. Вторые применяются в осветительных приборах, включая лампы, ленты, фонари и прожектора.
Способы проверки светодиода
Как прозвонить мультиметром отдельный светодиод
Иногда неисправный LED-элемент можно заметить невооруженным глазом: на нем будет черное пятно, указывающее, что он сгорел.
Сгоревший светодиод
Но если нерабочий LED нельзя определить по внешним признакам, чаще всего прибегают к помощи мультиметра.
Итак, как прозвонить светодиод при помощи мультиметра?
Самый простой и распространенный способ — проверить диод по свечению. Для начала нужно переключить мультиметр на режим проверки диодов. Здесь нужно быть аккуратнее: на большинстве мультиметров режим проверки диодов совмещен с режимом прозвонки. А если оба режима на устройстве вовсе отсутствуют, переключатель можно установить на 1 Ом. К катоду (минус) нужно прижать черный щуп, а к аноду (плюсу) — красный. Если LED исправен, он должен загореться. Если же он не светится, следует поменять щупы местами: возможно, дело в перепутанной полярности. Этот способ подходит только для проверки отдельных элементов, поэтому перед тем, как проверить светодиод тестером, потребуется предварительное выпаивание элемента из общей сети.
Проверка светодиода мультиметром
На некоторых мультиметрах можно найти отдельный разъем, который подходит и для прозвонки LED — элементов. Он подписан аббревиатурой PNP. Анод вставляется в отверстие, обозначенное буквой «С», а катод в отверстие «Е». Мультиметр предварительно переводится в режим прозвонки. Система определения исправности LED при этом не меняется.
Как проверить мультиметром инфракрасный светодиод
Инфракрасный диод можно встретить, например, в пульте от телевизора и камерах наблюдения. Основное его отличие от обычного LED — инфракрасное свечение, которое нельзя увидеть человеческим глазом.
Инфракрасный диод внешне мало чем отличается от обычного
Способ проверки такого светодиода в целом совпадает со способом проверки обычных, описанным выше, за одним лишь исключением. Так как инфракрасная часть светового спектра не видима для человека, то для проверки светимости придется воспользоваться камерой на смартфоне — через нее будет видно, светится источник света или нет.
Как проверить, не прибегая к выпаиванию
Если LED — элемент расположен на плате, проверить его обычными щупами не выйдет: они не поместятся в разъемы для транзисторов. Конечно, можно выпаять элемент, но это долго, требует определенных навыков и оборудования и в обычно попросту нецелесообразно. Как тогда проверить светодиод с помощью мультиметра, не выпаивая его?
Можно воспользоваться переходником для щупов: это несложное и недорогое устройство, которое можно приобрести в любом специализированном магазине. Переходники внешне похожи на металлические иглы. Они прикрепляются к щупам, и дальнейший процесс проверки элемента на работоспособность остается таким же, как предложенный раньше: нужно прижать переходники к ножкам, не забывая про расположение плюса и минуса, и отследить, засветится ли он, а также за показаниями на экране мультиметра.

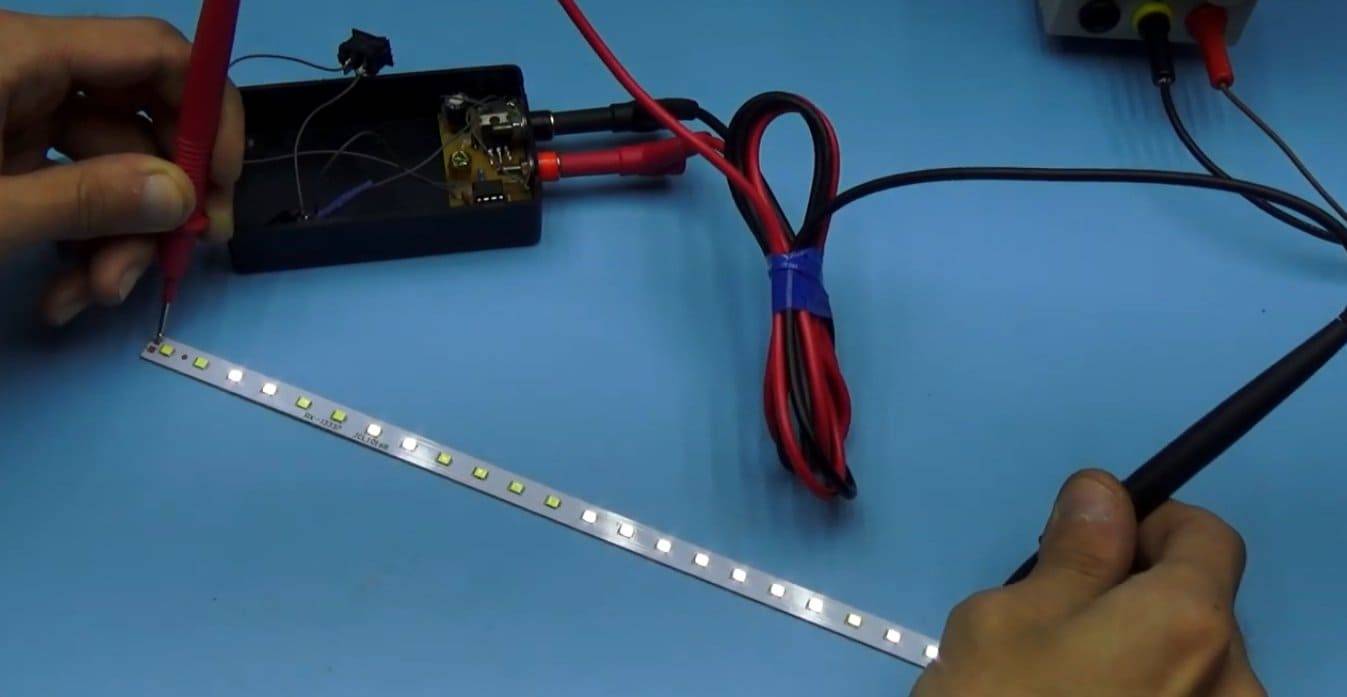

Проверка светодиодной ленты
Мультиметры работают от напряжения в 9 вольт, чего вполне достаточно для прозвонки всех элементов в цепи. Если перевести тестер в режим измерения сопротивления, а затем подключить один из щупов к вводу первого элемента в цепи, а второй — к выходу последнего, не забывая про полярность, можно определить, есть ли неисправности в ленте. После этого щуп сдвигается к выходу следующего по очереди элемента. Если на экране появится значение напряжения, неравное нулю, то мультиметр подсоединен к последнему работающему элементу.
Как проверить SMD-светодиоды в фонарике
Простой способ проверить, есть ли на плате фонарика поврежденный диод — измерить сопротивление в схеме. Если на любом из параллельно соединенных SMD получится результат, примерно равный нулю, то как минимум один из них на плате нерабочий.

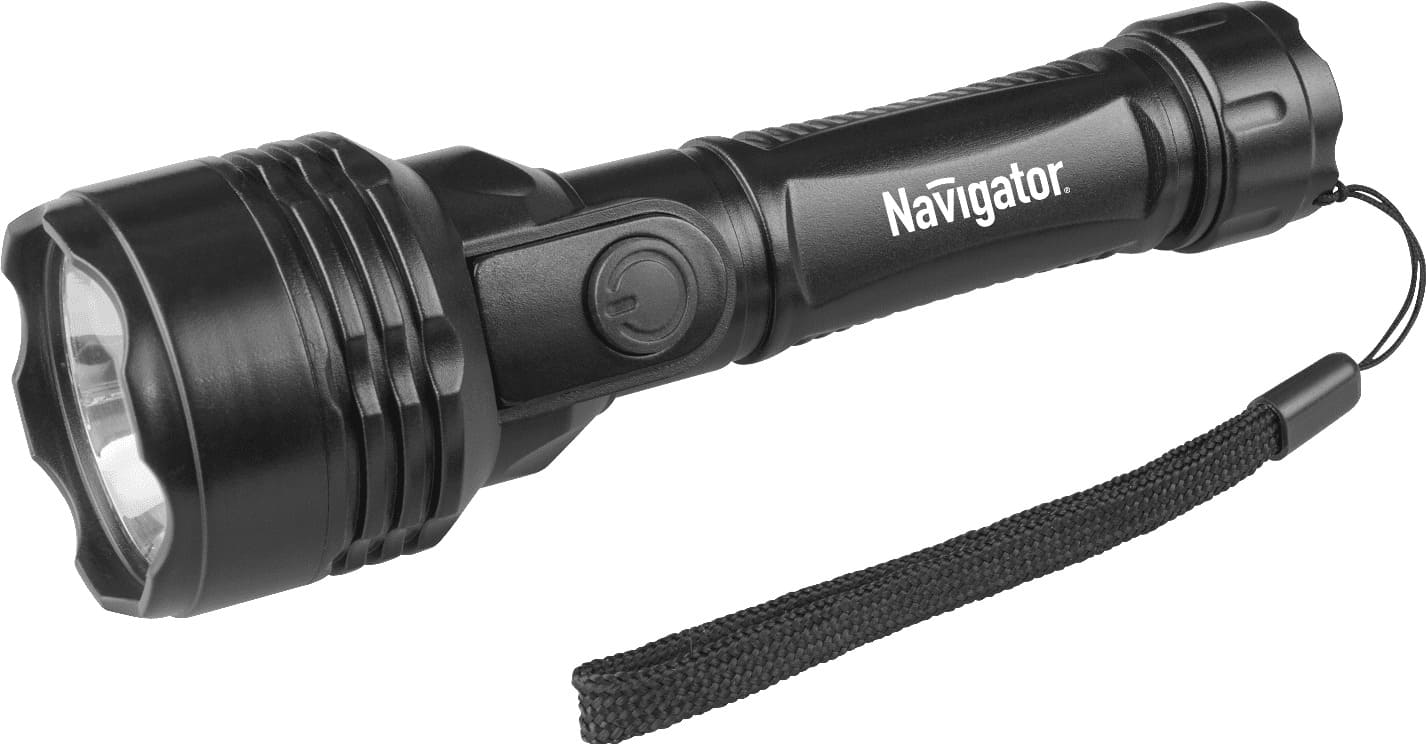

Светодиодный фонарик
Но, перед тем, как проверить исправность светодиодов в фонарике мультиметром, нужно вынуть из него плату. Это не всегда возможно. Иногда демонтаж платы повлечь значительные повреждения, поэтому нужно быть осторожнее. Если же плату можно извлечь без риска сломать устройство, то выпаивать элементы не придется. С помощью переходников можно приложить щупы мультиметра к ножкам. И здесь тоже не стоит забывать о расположении полюсов.
А вот починить такую плату самостоятельно, скорее всего, не выйдет из-за сложного устройства SMD- элементов: быстрее будет заменить ее аналогичной.
Иные приборы и приспособления для проверки светодиода
При отсутствии мультиметра всегда можно проверить светодиод подручными средствами:
- Батарейка. Схема проверки зависит от её напряжения:
3 вольта. При таком напряжении можно проверить большинство LED кристаллов. Их контакты или ножки соединяются с равнозначными по полярности сторонами батарейки.
Проверка светодиода в фонарике без выпаивания
4,5 вольта. Схема аналогична, но в цепь последовательно включается резистор сопротивлением от 150 до 200 Ом. Это позволяет избежать большого напряжения и выхода СД из строя.
Схема проверки светодиода батарейкой 4,5 — 12 вольт
- 9 вольт батарейка типа «крона». Схема аналогична цепи 4,5 вольт, но сопротивление составляет 750 Ом.
- 12 вольт. Используется для проверки светодиодных лент. Большое напряжение позволяет проверять сразу небольшие участки ленты.
- Параллельно соединенные пальчиковые батарейки. Позволяет регулировать уровень напряжения в зависимости от вида светоизлучающего диода.
Проверка светодиода пальчиковой батарейкой
- Зарядное устройство от мобильного телефона старого образца. Штекер зарядки обрезается, зачищаются провода. Для удобства можно припаять к ним зажимы «крокодильчики». Соблюдая полярность (красный к аноду, черный к катоду) зажимы соединяются с контактами СД.
Проверка светодиода зарядным устройством от старого мобильного телефона
- Проверка инфракрасных светодиодов. Данный вид проверяется любым из удобных способов. Его отличие заключается в том, что человеческий взгляд не способен увидеть инфракрасное свечение. Для этого следует навести на диод камеру смартфона, на экране которого будет видно свечение.
Проверка свечения инфракрасного светодиода при помощи камеры смартфона
Другие способы проверки
Кроме мультиметра, проверку светодиодов можно выполнить с помощью батарейки. Оптимальный вариант — батарейка типа CR2032, которая используется в материнской плате компьютера. Ее напряжение составляет 3 В, этого достаточно для большинства светодиодов.
Возможно использование 4,5 или 9В батареек, но в таких случаях понадобится подключать балластное сопротивление, дающее падение напряжения до безопасных размеров. Для «Кроны» понадобится 750 Ом, для батареек 4,5В — 150-200 ОМ.
Светодиодную ленту можно проверить батарейкой на 12 В. Такие есть в пультах, дверных радиозвонках. Присоединяя контакты ленты к соответствующим полюсам батарейки, определяют участки с перегоревшими элементами. Не менее проблемными элементами являются участки соединения отдельных частей светодиодной ленты — коннекторы, которые окисляются и перестают проводить ток. Прежде, чем приступить к прозвонке, надо проверить их состояние — возможно, проблема кроется в них.
Как проверить подручными материалами?
Также можно испытать исправность СД, применив led-tester, в способе работы которого используется принцип подачи питания на светодиод батарейки крона или нескольких пальчиковых, имеющих параллельное соединение.
Ненужное зарядное устройство может послужить вам для проверки неисправности LED. Для создания такого тестера для проверки светодиодов вам придется отсечь штекер подсоединения к телефону и зачистить контакт. Используя красный провод в качестве плюса, подключите его к аноду, а черный (минус) подсоедините к катоду. В случае достаточного напряжения светодиод загорится.
Для испытания более мощных диодов вам может послужить обычный фонарик, точнее, его зарядное устройство. С его помощью можно проверить исправность светодиодных ламп или светодиодную ленту.
