Как найти причину короткого замыкания
Заранее определить место, где может возникнуть ток КЗ практически невозможно. Единственное, что можно сделать, так это произвести испытание силовых линий. Такое исследование, как правило, производят при покупке недвижимости, чтобы определить состояние проводки, например, в квартире.
Поиском места, где произошло короткое замыкание, занимаются уже после того, как это случилось. Наиболее уязвимыми местами являются такие элементы электросети:
- Электрические щитки;
- Распределительные коробки;
- Розетки и выключатели;
- Открытые участки проводов;
- Осветительные приборы;
- Другие электрические потребители.
Как показывает практика, закоротить и вывести из строя электропроводку может любой бытовой прибор: от маломощной плойки до электроплиты или водонагревателя. В скрытой электрической проводке, проложенной в штробах или специальных коробах КЗ, как правило, возникает вследствие грубого механического повреждения, затопления или другой аварийной ситуации.
Идеальным вариантом, значительно облегчающим поиск, является правильно спроектированная и смонтированная проводка: когда отдельная комната, группа розеток и мощные потребители имеют свой автоматический выключатель.
В таком случае определить цепь, в которой возник ток КЗ, очень просто: по выбитому предохранителю. Так как цепь не очень продолжительная, выявить причину, а также место, не составляет труда.
На практике же такие схемы встречаются очень редко: чаще всего стоит один автомат на главном вводе. Поэтому рассмотрим некоторые способы, как можно найти место короткого замыкания в квартире.
Визуальный осмотр
Характерными признаками КЗ является запах горелой проводки и отключение света. В месте, где произошло короткое замыкание, будет черное, а иногда даже выгоревшее место. Поэтому первым делом нужно произвести визуальный осмотр всех внешних коммуникационных соединений и подключенных электроприборов.
Если при осмотре розеток и распределительных коробок вы не обнаружили место КЗ, осмотрите все светильники в квартире. Бывает так, что замкнула люстра или лампочка, а при закрытом плафоне визуально это не очень заметно.
Работа с мультиметром
Если осмотр внешних соединений не дал результатов, значит, короткое замыкание произошло в скрытой проводке. Такое место найти значительно сложнее: нужен специальный прибор – мультиметр. С его помощью нужно проверить сопротивление каждой цепи, проложенной в квартире. Это делается в такой последовательности:
- Обесточивается электрический щит (отключается основной рубильник);
- В проверяемой распределительной коробке нужно отсоединить все провода;
- В квартире отключаются все электроприборы (вынимается вилка из розетки), также нужно и выкрутить все лампочки из светильников;
- Каждая цепь проверяется по отдельности.
Если проверяемая линия не повреждена, мультиметр выдает звуковой сигнал и показывает цифровую величину измеренного сопротивления цепи. Если линия замкнута, прибор выводит на табло 1 или 0 (в зависимости от производителя и модели).
Как устранить обнаруженные недостатки
Не стоит сразу во время проверки электропроводки бросаться исправлять все выявленные дефекты. Эту работу необходимо спланировать.
Когда обнаружены маленькие недоработки на отдельных участках схемы, то их не сложно исправить индивидуально. Например, при нехватке количества розеток для компьютерного оборудования допустимо установить шлейфом один розеточный блок, подходящий к мощности потребителей. (Не забываем про сечение провода питания).
Если же требуется полная реконструкция электрической проводки, то работу следует начать с составления проекта, учесть расположение каждого помещения и собственные потребности.
Следует учесть, что, электропроводка в старых зданиях выполнена по системе заземления TN-C двухпроводными магистралями в однофазной сети. Она представляет опасность в аварийном режиме.
Энергетики ее в ближайшие десятилетия будут переводить на схему питания TN-C-S с тремя проводами, подводя их до этажного щита.
Работа же по модернизации электропроводки внутри квартир будет возложена на ее владельцев. Поэтому заняться ею проще при выполнении ремонтных работ после приобретения квартиры до момента ее заселения.
Стоит проанализировать технические способы переоборудования проводки и просчитать стоимость затрат на них. Вполне вероятно, что экономически выгодно будет провести полную замену оборудования с нуля, чем пытаться дорабатывать ее по частям. Такая работа будет выполнена быстрее, а с учетом того, что помещения пока находятся без мебели и жильцов, то вопросы по ежедневной уборке и борьбе со строительной пылью значительно упростятся.
Для закрепления материала рекомендуем посмотреть видеоролик владельца Королевский электрик “Проводка в квартире. Замена электропроводки.”
Полезные товары
- Электропаяльник с регулируемой температурой
- Стержень-губка для чистки от ржавчины
- Герметичная бутылочка для воды 550ml
Проверка электропроводки на ошибки электрика
Они могут быть всегда и у всех. И у опытных, имеющих всевозможные допуски и множество околоэлектрических баек, и у новичков, начинающих свой профессиональный путь.
Поэтому рассчитывать на авось не надо никогда. На собственном опыте убедился, что лучше после прокладки проводов потратить 15 минут на проверку электропроводки, чем потом через месяц грызть локти и новую штукатурку (или итальянские обои!), чтобы отыскать пропавший ноль.
Для проверки необходим прибор для прозвонки (лучше – мультиметр). Во время проверки автомат группы должен быть отключен. Вопрос качества соединений в распределительной коробке рассмотрим в другой статье.
Как определить неполадки
Проверить, есть ли обрыв цепи, можно тестером или мультиметром в режиме прозвона. Чтобы ускорить поиск, необходимо четко представлять, что ток течет от вводного устройства через распределительные коробки к розеткам и осветительным приборам.
Например, если в розетке отсутствует напряжение, а в остальных розетках, подключенных к этой же коробке, оно имеется, проблема на участке между коробкой и неисправной розеткой.
Если напряжение отсутствует во всех розетках, подключенных к коробке, обрыв следует искать на участке от этой коробки до предыдущей распределительной коробки.
При отсутствии напряжения на светильнике, необходима проверка участка проводки до выключателя, для чего проверяется наличие напряжение между фазой и нулем.
Для соединения с нулем можно использовать вспомогательный отрезок провода, так как, в выключателе нуль, скорее всего, отсутствует. Если напряжение на выключателе присутствует, производится проверка наличия напряжения на контактах светильника при включенном выключателе.
Проверить, есть ли замыкание, можно тестером или мультиметром, измеряя сопротивление между фазным проводом и нулевым или между фазным и заземляющим проводами, отдельно по участкам цепи.
Для этого необходимо физически отключить все приборы, то есть извлечь питающие шнуры из розеток, выкрутить лампы из осветительных приборов. И, конечно, обязательно обесточить всю сеть. Это самая простая методика проверки. Можно применить для поиска неисправностей детектор скрытой проводки, но точность определения места неисправности в этом случае невысока.
Возможны такие неисправности, как выход из строя электроустановочных изделий – розеток, выключателей. Эти изделия находятся, как правило, на виду и поиск проблемных мест не очень затруднен. Проверка таких изделий заключается в осмотре контактов, корпусов. Неисправность выявляется по наличию обгоревших контактов, оплавленных корпусов.
Народные и дедовские методы поиска
Хорошие приборы для обнаружения скрытой проводки стоят больших денег. Поэтому нет смысла их приобретать, если необходимо проделать пару отверстий в стене. Отыскать проводку в домашних условиях возможно с помощью дедовских или народных способов.
Эти методы не отличаются большой точностью и надежностью результатов. Зато позволяют определить кабель, используя подручные средства. Для народных способов обнаружения потребуются такие устройства, как:
- слуховой аппарат;
- радиоприемник;
- компас;
- смартфон.
https://www.youtube.com/watch?v=uOhEbo4vW9k
Дополнительная информация. Если необходимо отыскать распределительную коробку, от которой расходятся провода, можно обойтись без приборов. Понадобится отвертка с монолитной рукоятью. Коробка представляет собой пустую полость. Если простукивать отверткой стену, то там, где сплошной бетон — звук будет глухим, а где коробка — звонким.
Обнаружение кабеля слуховым аппаратом
Старые модели слуховых аппаратов способны достаточно эффективно обнаруживать замурованные в стены кабели. К примерам таких устройств относится АК-1. Прибор дополнен функцией «телефон». Она предназначена для того, чтобы люди со слабым слухом могли без лишних помех разговаривать по телефону.
Слуховой аппарат “АК-1”
Поиск радиоприемником
Способ по принципу детектирования провода похож на предыдущий. Антенны радиоприемников улавливают переменные электромагнитные поля с частотой 50 Гц. Поэтому радио способно почувствовать провод с током, находящийся на расстоянии 30-50 мм. Особенно чувствительны дешевые приемники с плохой помехозащищенностью.
Перед поиском в стене следует проверить работу радио на открытом проводе. Например, на том, который питает настольную лампу. Поднесите приемник к проводнику и настройте, чтобы получить максимальную чувствительность. Затем, не меняя параметров приема и громкости, необходимо приступить к поиску кабеля в стене. Искать следует как самим приемником, так и антенной, в зависимости от того, что окажется восприимчивей к помехам.
Дополнительная информация. Радиоприемник способен отыскать короткое замыкание в стене. Провод с предполагаемым КЗ следует отключить от сети. Затем подать на него сигнал с мощного низкочастотного генератора и прослушивать трассу приемником. Короткое замыкание будет в том месте, где пропадет звуковой сигнал от генератора. Подобным образом также возможно найти пробой между фазным проводом и заземлением. Однако способ не сработает, если в линии имеется порыв. Цепь должна быть замкнутой.
Компас
Метод обнаружения скрытой проводки с помощью компаса имеет вполне логичное физическое обоснование. Спрятанный в стене кабель создает переменное электромагнитное поле. Оно взаимодействует с постоянным полем стрелки компаса и приводит ее в движение. Для этого провод не должен быть пробитым, чтобы мог протекать ток, создающий поля.
На деле способ сомнительный. Его можно попробовать, но всерьез полагаться не стоит. В квартирной проводке не протекают достаточно большие токи, чтобы создать мощные электромагнитные поля. Силы, которая действует на стрелку приложенного к стене компаса, недостаточно для ее смещения.
Приложение для смартфона
Существуют приложения для смартфонов, позволяющие превратить девайс в металлоискатель. Для подобного трюка телефон должен быть оснащен магнитным датчиком. Это радиодеталь, которая физически подключена к материнской плате. Без этого элемента никакое приложение не заставит смартфон показать, где проходит кабель.
Если начинка телефона оснащена датчиком полей, то способ имеет право на жизнь. Его эффективность зависит от глубины прокладки кабеля и таланта программистов, разработавших приложение.
Поиск проводки профессиональным прибором с достаточно большой точностью гарантирует, что вы не повредите кабель в стене. Детектор должен быть хорошего качества, а вам необходимо уметь им правильно пользоваться. Подобных устройств достаточно на рынке, их поиск не составит труда.
Поиск проводки с помощью смартфона
Однако нет смысла покупать профессиональное оборудование, если требуется сделать несколько отверстий. В такой ситуации проще воспользоваться дедовскими или народными способами поиска. Но стоит понимать, что они не могут на 100% гарантировать, что вы не попадете сверлом в провод и не повредите его.
Методы, которые не работают
Существуют заблуждения, побуждающие начинающих электриков к бесполезным действиям.
Компас или магнит
Одно из них заключается в том, что человек пытается найти проводку с помощью компаса или магнита. Но провода сделаны из немагнитного материала – меди или алюминия. А распределительные коробки уже давно делают из пластика. Магниту притягиваться не к чему.
Смартфон с приложениями
Настоящие поисковые детекторы электропроводки стоят несколько десятков тысяч рублей. Однако возможно за разумную сумму сделать устройство из собственного смартфона. Необходимо приобрести сканер walabot diy и программное обеспечение к нему. Специальное приложение устанавливается на смартфон с операционной системой Андроид. Смартфон и сканер с помощью липучки компонуются в одно изделие и соединяются между собой специальным кабелем с микроразъёмами USB. Установив на сканере нужный режим поиска, надо приложить сборку к стене и начать по стене «елозить». Устройство ещё несовершенно, поэтому работа с ним сложна и требует обучения и тренировки.
Сроки замены электропроводки
После выработки электропроводкой сроков эксплуатации, необходима полная ее замена без проверки и обследований. Сроки проверки, замены или интервала между капитальными ремонтами устанавливаются ВСН 58-88(р) (ведомственными строительными нормами) и составляют:
- для внутриквартирных сетей скрытой прокладки 40 лет;
- для открытой 25 лет;
- для магистральной проводки между квартирами и вводно-распределительными устройствами 20 лет;
- для производственно-технических помещений и освещения мест коллективного пользования 10 лет.
Проверку электропроводки в квартире или частном доме, несмотря на кажущуюся сложность, при наличии необходимых знаний и минимального набора инструментов можно выполнить самостоятельно, без приглашения квалифицированного электрика.
Как определить проводку в стене
Задача обнаружения проводки в стене и некоторых других строительных конструкциях неизбежно встает при проведении как элементарных работ по сверлению, так и при более сложных ремонтных процедурах (штробление, снос стен и т.д.).
Для типовых построек, а так же при наличии схемы электропроводки помещения указанная задача значительно облегчается. Проведение ремонтных работ в помещениях нетиповых зданий или в помещениях с ранее измененной проводкой (с перенесенными розетками, выключателями и т.д.) таит опасность повреждения проводов.
В самом простом случае это может привести к отключению электричества на линии автоматами или УЗО. Наиболее неприятным последствием может стать поражение человека электрическим током.
Методы определения расположения проводки
Найти проводку в стене можно несколькими способами.
Теоретические способы:
- ориентироваться на существующую схему проводки (которая, как показывает практика, может не всегда соответствовать действительности);
- предполагать, что проводка выполнена согласно ПУЭ и ее трассы пролегают горизонтально и вертикально относительно распределительных коробок, розеток, выключателей.
Подобные предположения применимы для типовых построек, однако так же не дают гарантий, что в других местах стены не проходит тот или иной провод. Практические способы помогают определить фактические места прохождения проводов, а в некоторых случаях и глубину их залегания.
Существуют примитивные, но относительно эффективные народные способы, такие как использование микрофона, слухового аппарата, элементарных самодельных транзисторных устройств и т.п. При существовании нагрузки в цепи все они реагируют на изменение электромагнитного поля вблизи проводов, что позволяет обнаружить проводку в стене.
Наиболее точно найти проводку в стене помогают современные трассоискатели (кабелеискатели, детекторы металла). Принцип действия таких устройств так же основан на улавливании колебаний электромагнитного поля в цепи под нагрузкой, или улавливании колебаний создаваемых в цепи без нагрузки при подключенном в нее специальном генераторе импульсов.
Устройства для определения проводки в стене стоят от нескольких сотен рублей (простые – для бытовых нужд) до десятков тысяч (профессиональные, с множеством дополнительных функций).
Обзор моделей
Из популярных моделей, представленных на рынке, стоит выделить детектор скрытой проводки СЕМ LA-101. Недорогой, но позволяющий довольно точно определить место залегания кабелей, проходящих на глубине до 5 см, он, кроме этого, способен обнаруживать места обрыва и определять наличие контакта между двумя точками цепи.
CEM LA-1014 – более продвинутая модель от рассматриваемого производителя, обладающая функциями мультиметра. Большинство устройств, позволяющих определить проводку в стене, являются универсальными – с возможностью обнаружения различных металлов, древесины, пустот и т.д,
DEFORT DMM-20D-RF – один из недорогих универсальных детекторов, который, кроме функций по обнаружению, оснащен еще и лазерным дальномером с уровнем.
К распространенным полупрофессиональным (стоимостью до 4000 рублей) устройствам для обнаружения проводки в стене можно отнести CONDTROL Wall Pro и BOSCH GMS 100 M. Оба они способны четко определять провода находящиеся под напряжением на глубине до 5 см.
Данные модели и их аналоги по модельному ряду популярны среди строителей и ремонтных бригад благодаря своей надежности и высоким измерительным характеристикам.
Выбор кабеля
Чтобы электроприборы работали не перегружая сеть, кабель каждой линии должен быть соответствующего сечения. И если, на одной линии (например на кухню), будет находится несколько потребителей (а так и будет), то необходимо посчитать их суммарную мощность и оставить запас «прочности» кабеля, то есть подобрать нужное сечение (толщину провода). Мощность всех бытовых приборов всегда указывается производителем. Например: лампа накаливания 40W, а варочная панель 6000W и т.д.
| Сечение провода (кв.мм) | Сила тока (А) | Мощность (Вт) | Номинал автомата |
| 1,5 | 15 | 3300 | 16 |
| 2,5 | 21 | 4600 | 20 |
| 4 | 27 | 5900 | 25 |
| 6 | 34 | 7400 | 32 |
У каждого прибора (потребителя) есть своя заявленная максимальная мощность, измеряемая в Ваттах.
Упрощенная формула мощности
Кабель должен быть трех жильным (фаза, ноль, земля). Ноль всегда синий, земля — желтый или желто-зеленый, фаза любой другой цвет. Если меняете проводку, не экономьте на материале, — берите всегда кабель с третьей жилой (с заземлением), потому что все современные приборы имеют дополнительный защитный вывод, а защитная автоматика работает, только с использованием заземления.
Для замены электропроводки лучше всего использовать кабель ВВГ-нг. Можно конечно использовать NYM или ПВС, но преимущества кабеля ВВГ перед другими очевидны. Во-первых, ВВГ не нужно обжимать гильзами (мягкий нужно обжать). А во-вторых, он меньше и он плоский, что позволяет делать штробы меньшего размера, и есть возможность просунуть кабель в тонкую щель (3мм для трехжильного кабеля с сечением 1,5 мм)
Необжатый провод с гильзой
Старая трассировка электропроводки
После плана, вам придется точно определить трассы старой электропроводки. Как это сделать, поможет статья: Как найти скрытую электропроводку. Найденные трассы, позволят провести новую электропроводку не повредив старую.
Общий принцип замены электропроводки, таков. Мы делаем новую электропроводку квартиры, не трогая старую. После готовности новой электропроводки делаем переключение со старой схемы на новую и только после этого демонтируем старую электропроводку.
Методы, которые не работают
Мы рассмотрели действенные способы обнаружения скрытой проводки при помощи как профессиональных приборов, так и подручных средств. Теперь давайте рассмотрим пару способов, которые вопреки многократному упоминанию в интернете, не стоят того, чтобы вы тратили время на их воплощение:
- Поиск проводов с помощью компаса. Несмотря на то, что большинство умельцев рекомендуют этот способ, вы должны понимать его принцип действия. Основан он на том, что в домашних условиях вы должны создать нагрузку такой силы, чтобы стрелка компаса, приближаясь к кабелю, среагировала на него, да еще и указала в нужном направлении. На самом деле, вы просто не сможете создать магнитную индукцию такой силы, чтобы компас на нее среагировал. А учитывая немалый слой штукатурки, это и вовсе провальное дело.
- Поиск проводов с помощью магнита. Бытует мнение, что если вы привяжете на нитку однозаряженный магнит и будете неспеша водить им вдоль стены, то в месте, где проложен электромагнитный кабель, магнит как маятник начнет колебаться. Отмечая точками эти колебания, появляется возможность наметить коридор, в пределах которого будет проходить кабель. Возможно, но очень сомнительно, что этот способ сработает в кирпичных домах. В панельных же домах, или при попытке обнаружения силового провода на потолке, этот способ абсолютно бесполезен.
- Смартфон, как приспособление для поиска скрытой проводки. Для смартфонов на платформе Android или OC Mac в магазине приложений можно найти множество программ, которые призваны справится с поиском. Наиболее популярным является приложение под названием «Metall Detector», однако существует и множество его аналогов. Внутри телефона есть встроенный магнитный датчик, который в комплексе с этим приложением превращает смартфон в металлоискатель. Во-первых, устройство будет реагировать абсолютно на любой вид металла, который находится в стене. А во-вторых, не стоит воспринимать эту задумки более серьезно, чем обыкновенную игрушку. Тем более, не стоит полагаться на такой сомнительный способ как на основной перед началом выполнения каких-либо работ.
Когда необходимо выполнять элекроаудит – проверку электрической проводки и электрооборудования
Проводить аудит необходимо или рекомендуется в следующих случаях:
- Перед введением новых объектов в эксплуатацию – в первую очередь это возможность проверить качество работы подрядчика и обезопасить объект, людей и дорогое электрооборудование. Главная задача – убедиться, что были соблюдены все проектные параметры, проводка и электрооборудование, контуры заземления не были повреждены во время выполнения монтажных и общестроительных, отделочных работ;
- При необходимости в оптимизации расходов на электроэнергию – аудит помогает выявить проблемные участки, потери, разработать меры по модернизации системы электроснабжения;
- После возникновения аварийных ситуаций, которые могут наносить скрытый вред электрической проводке, коммутационному оборудованию;
- Перед покупкой или продажей объекта, при смене его статуса, перед обязательной проверкой инспекторами государственных надзорных органов;
- Периодически в процессе эксплуатации для поддержания высокого уровня безопасности.
Особенно важно регулярно проводить аудит электропроводки и оборудования на коммерческих объектах (в офисах, магазинах, торговых центрах), в жилых комплексах с большим количеством квартир. Для некоторых объектов частота проведения электроаудитов регламентирована соответствующими уставами
Наши специалисты ответят на любые дополнительные вопросы и проконсультируют по теме организации аудита на предприятии.
Методика проверки состояния электропроводки
Кабель с неисправной изоляцией
Проверку проводят в нескольких случаях – после начальной прокладки электрики, после покупки помещения, в случае неисправностей. Способов проверить электропроводку в квартире несколько. Каждый помогает в определенных случаях.
Проверка неисправности изоляции
Изоляционный слой – его качество и состояние – имеет влияние на работу электрики. Неполадки могут появиться при изготовлении, транспортировке, эксплуатации. Основные способы проверить электрику в квартире на изоляцию:
- периодические, самостоятельные или с помощью профессиональных электриков;
- автоматические, через специальные устройства в течение всего технического цикла.
В первом случае используется мультиметр. Обязательна оценка внешнего состояния всех доступных кабелей. Изоляцию проверяют через измерение и испытание. В многожильных проводах проверяют отсутствие замыканий между ними, соединяя их поочередно.

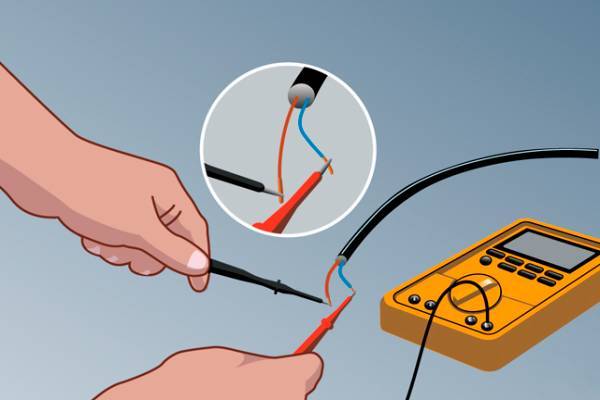

Проверка целостности отдельного куска провода
Обрыв провода – одна из самых распространенных проблем с проводкой. Причин может быть масса, способы проверки зависят от того, какой кабель нужно исследовать:
- Отрезной (провод лежит на столе) – касаются щупами обоих концов (параметры на «Ом» или «Ω», значение 1000 Ом). При неисправности прибор покажет EL или очень большое число.
- Скрытая проводка – провода обесточиваются, отделяются от приборов, концы соединяют отдельным проводом, чтобы получилась целая цепь для проверки. Далее исследуют мультиметром каждый.
Определение наличия короткого замыкания
Зная, как работать с мультиметром и как проверить электропроводку в квартире, можно найти место короткого замыкания. Иногда устройства отключаются без очевидных причин. Необходимо выяснить наличие или отсутствие контакта.
Короткое замыкание – это соединение нулевого и фазного проводов без соответствующего сопротивления. Таким образом достаточно проверить только эти два кабеля. Кроме обесточивания удаляют выключатели, отключают лампы, приборы. Проверяют в распределительном коробе или неработающей розетке.
Сколько займет времени диагностика электропроводки и что потребуется от вас
Диагностика электропроводки – достаточно трудоемкая, опасная процедура, которую не стоит проводить самостоятельно. Нашим мастерам не составит труда проверить исправность состояния электрической сети, устранить короткое замыкание или обрыв.
Диагностические работы проводятся нашими специалистами в самое короткое время, поэтому вам не придется долго находиться без света. При этом опытные мастера устранят обнаруженные при диагностике неполадки. От вас потребуется только обеспечить доступ к распредщиткам и электропроводке.
