Что такое крутизна откоса?
По большому счету угол откоса представляет собой соотношение высоты к заложению, и измеряется в градусах. Его легко определить, основываясь на параметры, приведенные в СНиП III-4-80. В ней учтены не только разные типы грунтов, но и глубина основной траншеи.
Если в месте работы есть наслоение разных видов грунта, то расчеты рекомендуется проводить по самому слабому.

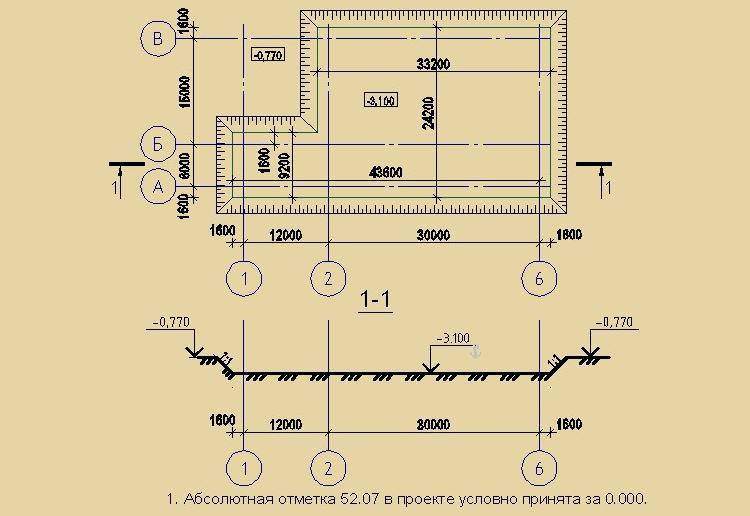

Для примера, разберем простой и распространенный случай. Ровный дачный участок, где абсолютная отметка грунта принята за значение 51.30, а за нулевую отметку – 52.07. При этом нижнее значение фундаментной плиты составляет ровно 3, 000. Но, снизу плиты будет еще слой подготовки, толщиной в дополнительные 10 см. Грунт – суглинок, пространство не ограничено.
Как посчитать угол откоса? Далее последовательность расчетов выглядит так:
- Высчитываем абсолютную отметку для фундаментной плиты. Для этого от нулевой отметки отнимаем глубину траншеи: 52.07 – 3. 000=49.07.
- Определяем точную отметку низа траншеи, с учетом всех факторов (в нашем случае это подложка): 49.07-0.1=48.97
- Определяемся с глубиной траншеи, которая будет вырыта: 51.30-48.97=2.33 метра.
- На заключительном этапе определяем, что согласно нашим подсчетам оптимальный угол откоса будет 45 градусов.
По такому алгоритму можно определить оптимальный угол откоса, основываясь на любые параметры.

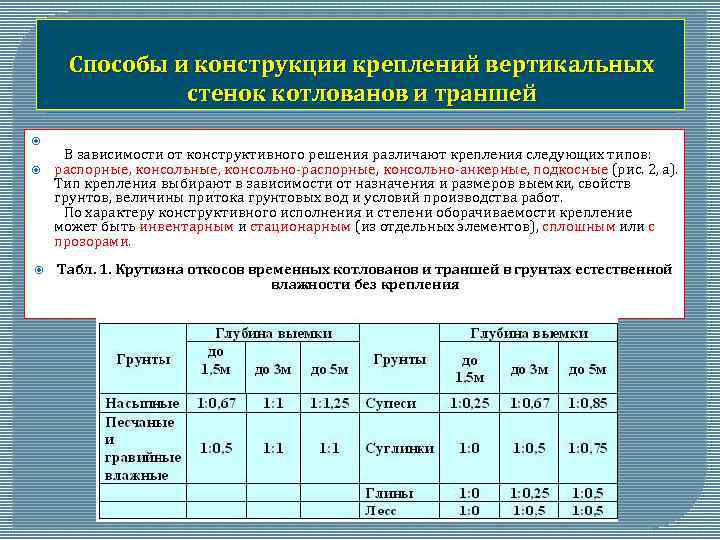

Таблица допустимой крутизны
Для того, чтобы было проще ориентироваться во всех данных, при проведении расчетов предлагаем воспользоваться следующей таблицей:
Точно указывайте тип грунта, в котором проводятся земельные работы. В противном случае могут быть погрешности.
Таблица углов естественного откоса грунтов
Согласно сведениям, полученным от Госстроя РФ, которые размещены в сборнике от 2000 года, углы естественного откоса грунтов, соотношения высоты к заложению для разных видов грунта представлены в таблице:
Таблица углов естественного откоса пород в разрыхленном состоянии:
| Породы | Угол естественного откоса, град, для породы | ||
| сухой | влажной | мокрой | |
| Растительная земля | 40 | 35 | 25 |
| Песок крупный | 30…35 | 32…40 | 25…27 |
| Песок средний | 28…30 | 35 | 25 |
| Песок мелкий | 25 | 30…35 | 15…20 |
| Суглинок | 40…50 | 35…40 | 25…30 |
| Глина жирная | 40…45 | 35 | 15…20 |
| Гравий | 35…40 | 35 | 30 |
| Торф без корней | 40 | 25 | 15 |
| Скальные | 45…60 |

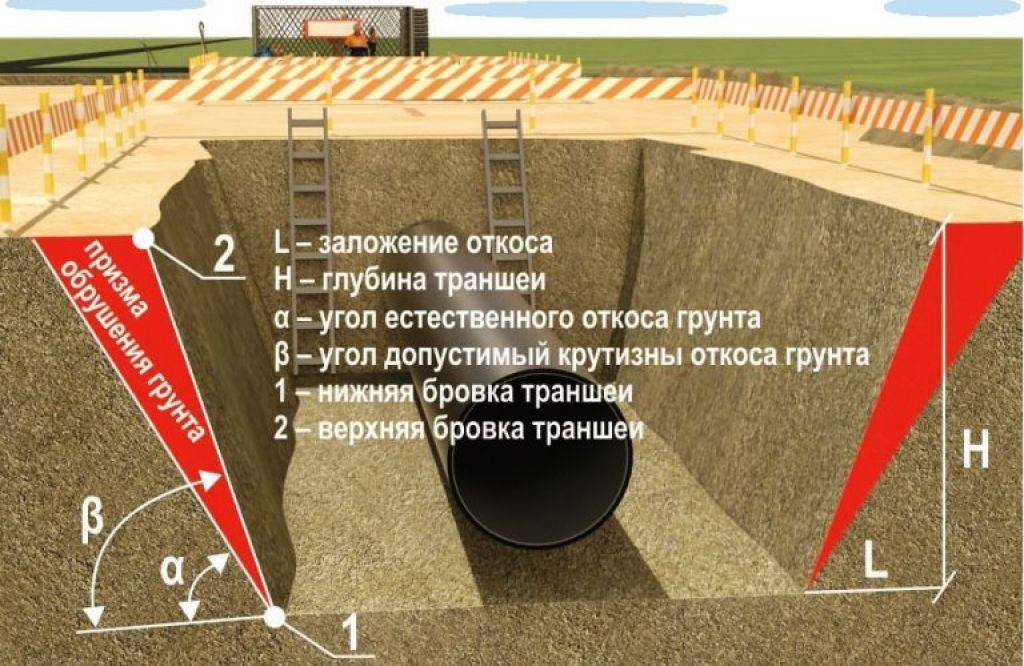

Угол естественного откоса — это самый большой угол, который образовывается откосом грунта в соотношении к линии горизонта в спокойном состоянии. Для того, чтоб лучше понять, как делать чертеж и рассчитывать угол откоса, приводим пример готовой работы:
Если вас интересует, что собой представляет траншея в строительстве, каково ее устройство, методы разработки, загляните в этот раздел.
3 ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ
3.1 Технический контроль качества земляных работ производится в процессе строительства и заключается в систематическом наблюдении за соответствием проекту выполняемых работ и соблюдении требований СНиП 3.02.01-87 «Земляные сооружения, основания и фундаменты». Состав контролируемых показателей, предельные отклонения, объем и методы контроля при производстве земляных работ даны в таблице 1.
Таблица 1 — Величины предельных отклонений при производстве земляных работ
1. Отклонения отметок дна выемок от проектных (кроме выемок в валунных, скальных и вечномерзлых грунтах) при черновой разработке:
— для одноковшовых экскаваторов, оснащенных ковшом с зубьями с механическим приводом по видам рабочего оборудования:
Измерительный, точки измерений устанавливаются случайным образом; число измерений на принимаемый участок должно быть не менее:
Расчет длины и ширины
Прежде чем выкопать котлован под фундамент, вы должны определить его длину и ширину. Они будут зависеть от размеров здания и глубины залегания подошвы конструкции. С размерами постройки всё ясно: параметры фундамента должны оказаться больше ширины и длины фасада на 40 см (для этого необходимо прибавить около 20 см с каждой стороны). Это требование обусловлено тем, что фасадная отделка не должна висеть в пустоте. Но габариты зависят от глубины залегания ещё и в том, что поперечный профиль котлована обладает формой трапеции. Это объясняется тем, что стенки при выемке грунта должны иметь откосы, ведь именно такие правила диктует техника безопасности.
Размеры дома, увеличенные на 40 см, будут проецироваться лишь на дно котлована, тогда как верхняя часть должна оказаться больше этих размеров на величину, которая равна глубине залегания подошвы конструкции. Это позволяет обеспечивать пропорции с 45-градусным уклоном стенок, что защитит стенки от осыпания грунта.
На нулевом уровне ширина и длина котлована будут равны длине и ширине дома, которые увеличиваются на глубину ямы. На уровне подошвы фундамента размеры котлована будут совпадать с параметрами фасада, увеличенными на 40 см. При заглублении подошвы на 0,5 м этим правилом можно пренебречь, при этом котлован будет иметь вертикальные стенки.
Крепления котлованов сваями с деревянной заборкой между ними
Крепление котлованов сваями с деревянно заборкой применяется при слабых грунтах, не допускающих рытья котлована на полную глубину. Кроме того часто устройство поперечных распорок при креплении котлована нежелательно, так как затрудняет производство работ в котловане. При большой ширине котлована или сложной его форме распорки вообще невозможно поставить. Поэтому во всех таких случаях прибегают к устройству крепления сваями с деревянной забивкой между ними. Этот тип креплений состоит в следующем: до начала рытья забивают в грунт деревянные, а иногда и стальные (железные) сваи, так называемые маячные сваи, на расстоянии 1,5-2 м друг от друга в зависимости от глубины котлована (рис. 43); между этими сваями по мере углубления выемки со стороны откоса укладываются отдельные доски крепления. Сваи забиваются на глубину, несколько большую глубины котлована, с таким расчетом, чтобы до окончания рытья котлована свая оставалась бы достаточно устойчивой. Для усиления устойчивости маячных свай их верхние концы заякоривают в откосе или подпирают подкосами, упирая последние в забитые на дне котлована свайки.
Крепления котлованов сваями с заборкой могут устраиваться и в предварительно вырытых котлованах, если в котловане нежелатльно иметь распорок, а грунт допускает рытье без предварительно установленных креплений.
Виды котлованов
Сущность расчета
Под откосом понимается поверхность, образованная в ходе хозяйственной деятельности человека. Такая поверхность ограничивает природный горизонтальный массив либо искусственно возведенную выемку (либо насыпь).
Готовые работы на аналогичную тему
- Курсовая работа Расчет устойчивости откосов 490 руб.
- Реферат Расчет устойчивости откосов 240 руб.
- Контрольная работа Расчет устойчивости откосов 220 руб.
Получить выполненную работу или консультацию специалиста по вашему учебному проекту Узнать стоимость
Склоном обычно называют откос, образованный природным путем, т.е. поверхность, ограничивающую массив грунта естественного сложения. При неблагоприятных сочетаниях разнородных факторов массив грунта, ограниченный склоном или откосом может перейти в неустойчивое состояние и потерять равновесие.
К основным причинам потери устойчивости грунтовых откосов относят:
- устройство непозволительно крутого откоса или подрезка склона, находившегося в состоянии, приближающемся к предельному;
- увеличение внешних нагрузок (возведение зданий или сооружений в непосредственной близости, складирование материалов вблизи откосов и т.д.);
- неправильное определение расчетных характеристик грунта или снижение его сопротивления сдвигу вследствие повышения влажности;
- воздействие гидродинамического давления, сейсмических сил или динамических воздействий различной природы (движение техники, забивка свай, работы промышленного оборудования и т.д.).
Для обеспечения устойчивости откосов в первую очередь необходимо назначить угол его заложения, т.е. угол между горизонтальной площадкой и наклонной поверхностью. Одним из наиболее распространенных способов расчета угла заложения и оценки устойчивости откосов насыпей и естественных склонов является метод круглоцилиндрических поверхностей скольжения. Сущность данного метода заключается в получении данных о форме поверхностей скольжения при оползнях вращения опытным путем.
Требуется вычитка, рецензия учебной работы? Задай вопрос преподавателю и получи ответ через 15 минут! Задать вопрос
Главная задача расчета заключается в определении коэффициента устойчивости откоса выемки (или насыпи) для максимально опасной поверхности скольжения.
Гидро-, вибропрокол и продавливание
Различают гидро- и вибропроколы. В первом случае в качестве инструмента для продавливания грунта используют водяную струю, которая под большим напором бьет из специального наконечника.
Этот метод особенно эффективен на несвязных песчаных грунтах, легко размываемых под воздействие струи. Он позволяет проделать отверстие диаметром около 50 см за минимальное количество времени. Но максимальная длина скважины при гидропроколе – 30 м.
Вибропрокол, как понятно из названия, осуществляется с помощь вибрационного воздействия. В устройстве для выполнения прокола используются ударно-вибрационно-вдавливающие установки с возбудителями продольно-направленных колебаний.
Статическое вдавливание сочетают с воздействием на грунт ударных импульсов вибромолота. Метод применяется на водонасыщенных и маловлажных песчаных грунтах как для прокладки труб, так и для их извлечения. Диаметр скважины может достигать 50 см, а ее протяженность – 60 м.
Метод продавливания осуществляется с помощью домкратов, как и прокол. Но в этом случае труба направляется в грунт открытым концом. В процессе продвижения конструкции в трубе образуется плотная пробка из грунта, которая затем удаляется.
Для выполнения этого типа работ используют от двух до восьми мощных (на 200-400 тонн) гидродомкратов, для работы которых необходим монтаж упорной стенки с рамой и наголовником.
Продавливание грунта – это бестраншейный метод прокладки труб, который выполняется с помощью специальных гидравлических установок высокой мощности
За смену такое устройство может пройти до 10 метров грунта, а общая длина скважины обычно не превышает 80 метров. Если требуется проложить более длинную трассу, ее разбивают на отдельные участки не более 80 метров.
Этот метод также требует устройства начального и финишного котлована, в которых и устанавливают необходимую гидравлику.
Проходку каждого участка выполняют дважды: в прямом, а затем в обратном направлении. Контроль работы механизмов и качества продавливания ведет оператор, который находится в котловане.
2.2.Д. Шпунтовые ограждения
Служат для крепления
вертикальных стен котлована при глубине
более 4-х метров, а также при любой
глубине, но при уровне подземных вод
выше дна котлована.
Шпунтовые ограждения
состоят из отдельных элементов (шпунтин),
которые погружаются в грунт еще до
отрывки котлована и образуют сплошную
стену предотвращающую сползание грунта
и проницание воду в котлован.
Рис. 14.3. Деревянное
шпунтовое ограждение:
а – из досок; б
– из брусьев; в – нижний конец деревянной
шпунтины
Шпунты могут
выполняться из:
→ Деревянные
шпунтовые ограждения применяют для
крепления неглубоких котлованов (3…5
м) (рис. 14.3) может быть:
Дощатым (толщина
до 8…10см)
Брусчатым (t
от 10 до 24 см)
Рис. 14.4. Профили
прокатного стального шпунта:
а – плоский; б –
корытный; в –
Z
-образный
Длина шпунтин
определяется глубиной их погружения,
но, как правило, не превышает 8 м, поскольку
более длинный не дорогой и дефицитный.
Для полного смыкания
шпунтин их снабжают гребнем или пазом,
а нижний конец делают с односторонним
заострением, за счет чего погружаемая
шпунтина прижимается к уже погруженной,
что делает стенку более плотной.
Дополнительному
уплотнению соединения шпунтин способствует
и постепенной разбухание древесины в
воде.
Деревянное шпунтове
ограждение отличает простота изготовления,
однако есть ограничения его применения:
Невозможность
забивки шпунтин в плотные грунты;
Небольшая длина
шпунтин (6…8 м);
И относительно
малая прочность.
→ Металлический
шпунт применяют при глубине более 5…6
м. За счет своей конструкции (рис. 14.4) он
обладает большой прочностью и жесткостью.
Он
состоит из прокатного профиля l=8…24
м.
Плоской;
Корытной;
} при больших изгибающих моментах
Z-образной
формы
Связь
между шпунтинами по вертикали
осуществляется при помощи «замков
».
Конструкция замков обеспечивает плотное
и прочное соединение шпунтин между
собой. Остающиеся зазоры в замках, быстро
заливаются и металлическая шпунтовая
стенка становится практически
водонепроницаемой.
Железобетонный
шпунт применяют при постройке набережных,
причальных и гидротехнических сооружений,
или в тех случаях когда шпунт в дальнейшем
используются как часть конструкции.
Ж/б шпунт
Сплошной ж/б ряд
свай (забивных или буронабивных)
Разрешенный ряд
свай в глинистых грунтах.
Конструкции
шпунтовых стенок:
Без креплений
(консольные);
С распорным
креплением;
С грунтовыми
анкерами.
Рис. 14.5. Схемы
шпунтовых ограждений:
а – консольное;
б – с распорным креплением; в – с анкерным
креплением; 1 – шпунтовая стенка; 2 –
распорка; 3 – обвязка; 4 – анкерная свая;
5 – анкерная тяга.
Применение креплений
распорного и анкерного типа увеличивает
устойчивость шпунтовой стенки, уменьшает
возникающие изгибающие моменты и ее
горизонтальные смещения, что позволяет
делать стенки более легкими.
Забойное крепление
В небольших по размерам, но глубоких котлованах и шурфах применяют так называемое забойное крепление (рис. 42).
Устраивается оно следующим образом: на поверхности земли в месте расположения котлована или шурфа укладывается горизонтальная брусчатая рама по размеру котлована. рама эта зарывается в грунт заподлицо, после рамы забивают ряд досок слегка наклонно. Затем начинают рытье котлована под защитой образованных забитыми досками стенок. Когда выемка грунта приблизится к нижним концам забытых досок, между ними укладывают вторую раму. Для того чтобы верхняя рама не опустилась вниз по мере выработки грунта, под нее подставляют коротыши из брусков, постепенно удлиняемых. Когда установлена вторая рама, между нею и верхней рамой устанавливают бруски, которые и поддерживают верхнюю раму. После этого вдоль наружного края нижней рамы забивают другой ряд слегка наклонных досок. Между верхним и нижним рядами заборки забивают клинья большей устойчивости верхней заборки.
Укрепление откосов котлована
Свайное, шпунтовое, анкерное укрепление стенок котлованов и откосов. Закрепление грунтовых оснований методом инъектирования.
- Опыт работы – более 18 лет.
- Выполняем работы по укреплению грунтов, применяя разные технологии, в зависимости от особенностей геологии участка.
- Консультируем по способу крепления откосов котлована, подбирая подходящий для Вас.
- Имеем собственный парк техники: более 20 буровых установок и 10 машин спецтехники.
- Сдаем работы в соответствии с СНИП, СП и РД. Оформляем всю рабочую документацию.
- Несем ответственность за все этапы процесса ограждения.
- Даем гарантии на устойчивость ограждения – 2 года.
Получить коммерческое предложение Задать вопрос специалисту
Осуществляем крепление котлованов более 18 лет!
Производим работы по укреплению стенок котлованов, откосов и грунтовых оснований для:
- крупных строительных организаций, многоквартирных жилых домов, а также офисных центров с подземными парковками в центре города;
- промышленных строительных сооружений и зданий (цеха, заводы, объекты инфраструктуры, технические конструкции).

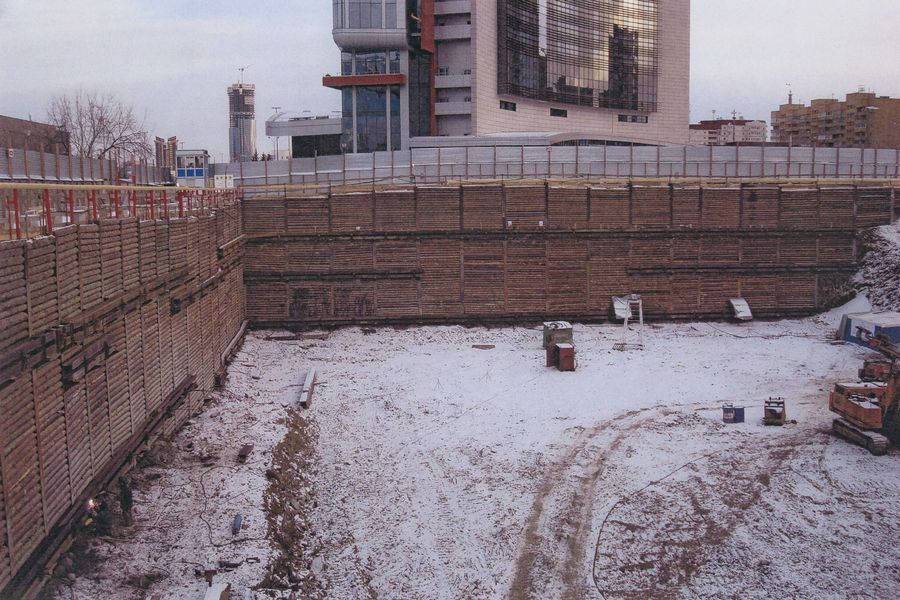

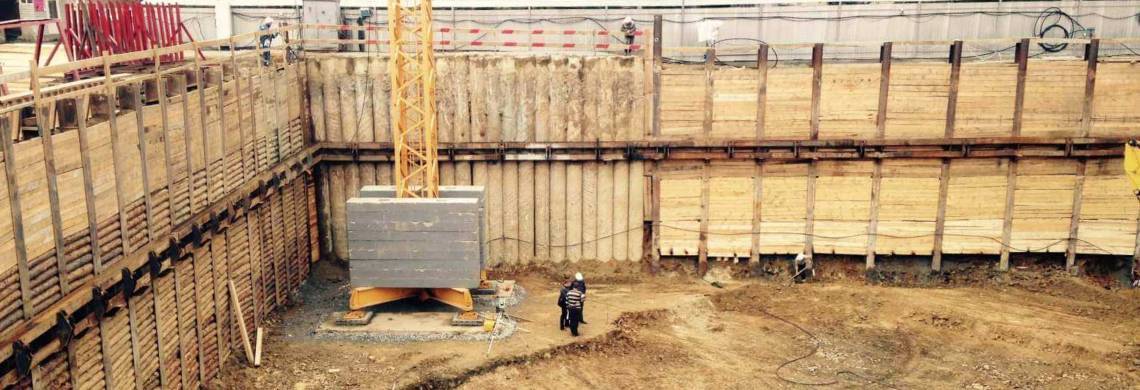

Устройство шпунтового ограждения котлована
Шпунтовое ограждение из стальных свай, деревянной забирки и опорного пояса является самым распространенным способом в нашем регионе. Крепление стенок котлована шпунтом применяется в условиях плотной застройки и относительно прочных грунтах.
Этапы крепления траншеи шпунтом:
- 1. Бурение скважин под стальные сваи из двутавра;
- 2. Монтаж свай, фиксация отсевом;
- 3. Устройство забирки между сваями из бревна;
- 4. Устройство опорного пояса из двутавра между стальными сваями.
Укрепление котлована шпунтом может применяться в различных условиях в зависимости от шага между сваями, типа двутавра и дополнительных усилений.
Шпунтовое ограждение из буронабивных свай, представляют собой цельное сооружение из свай, связанных между собой поясом и расположенных вплотную друг к другу. Сваи армируются, конструкция располагается по периметру площадки. Благодаря, прочному основанию площадка защищена от обрушения грунтов.
Этапы устройства ограждения котлованов:
- 1. Бурение скважин под сваю;
- 2. Установка арматурного каркаса;
- 3. Бетонирование сваи;
- 4. Устройство опорного пояса из двутавра.
Устройство шпунта применяется для крепления вертикальных стенок котлованов, насыщенных влагой, построенных на рыхлых грунтах или на объектах, расположенных близко от других построек. В дальнейшем может использоваться в фундаменте здания.
Анкерное крепление стенок котлована
Анкерное закрепление представляет собой цепь горизонтальных грунтовых анкеров по периметру шпунтового ограждения для придания ограждению дополнительной устойчивости. Применяются грунтовые анкеры при возведении крупных сооружений с большой глубиной котлована.
Этапы установки грунтовых анкеров:
- 1. Бурение наклонных горизонтальных скважин под грунтовые анкера;
- 2. Цементация и монтаж канатов под анкер;
- 3. Натяжение грунтового анкера с упором в опорный пояс.
Установка грунтовых анкеров рекомендуется для оснований с высоким риском обрушения.
Инъекционное крепление грунта
Особенность технологии заключается в бурении скважин — в отверстия вставляются перфорированные металлические трубы, в которые под давлением подается укрепляющий раствор на основе цемента, смолистой смеси или силиката.
Этот метод применяется при строительстве промышленных и гражданских объектов, а также в подземном строительстве. Идеально подходит для защиты стен котлованов, расположенных на песчаных, лессовых, илистых и глинистых участках.
Забойное крепление
В небольших по размерам, но глубоких котлованах и шурфах применяют так называемое забойное крепление (рис. 42).
Устраивается оно следующим образом: на поверхности земли в месте расположения котлована или шурфа укладывается горизонтальная брусчатая рама по размеру котлована. рама эта зарывается в грунт заподлицо, после рамы забивают ряд досок слегка наклонно. Затем начинают рытье котлована под защитой образованных забитыми досками стенок. Когда выемка грунта приблизится к нижним концам забытых досок, между ними укладывают вторую раму. Для того чтобы верхняя рама не опустилась вниз по мере выработки грунта, под нее подставляют коротыши из брусков, постепенно удлиняемых. Когда установлена вторая рама, между нею и верхней рамой устанавливают бруски, которые и поддерживают верхнюю раму. После этого вдоль наружного края нижней рамы забивают другой ряд слегка наклонных досок. Между верхним и нижним рядами заборки забивают клинья большей устойчивости верхней заборки.

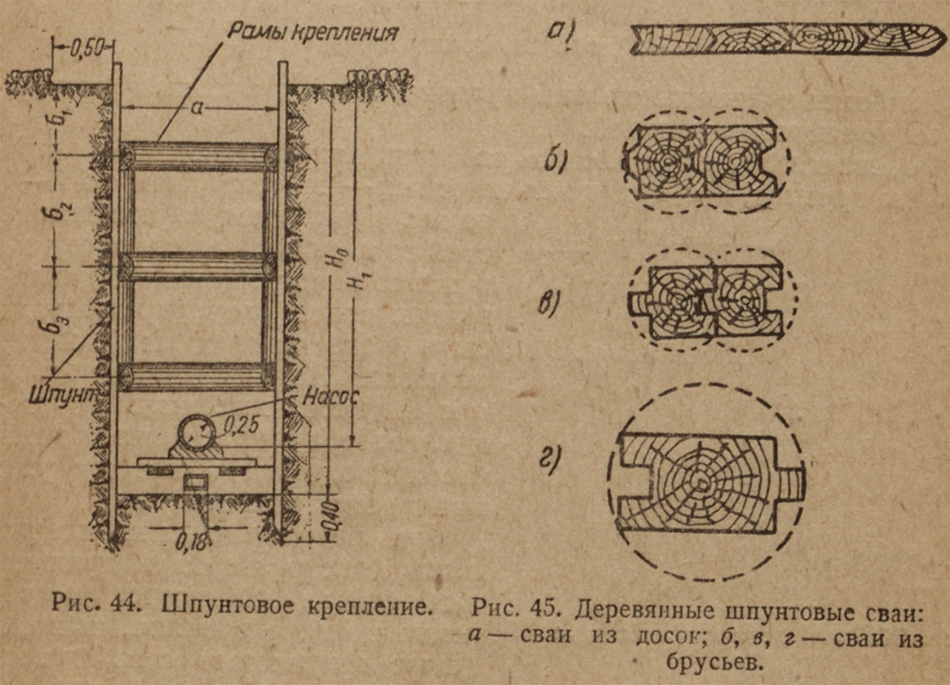

Крепление шпунтовыми ограждениями
Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.
Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза
При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса
Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).
Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.
3 Определения
В настоящей технологической карте применены следующие термины с соответствующими определениями по ГОСТ Р ИСО 9000-2001: верификация: Подтверждение на основе представления объективных свидетельств того, что установленные требования были выполнены.
документ: Информация и соответствующий носитель.
процесс: Совокупность взаимосвязанных или взаимодействующих видов деятельности, преобразующая входы в выходы.
ГОСТ 25100-95:
грунт: Горные породы, почвы, техногенные образования, представляющие собой многокомпонентную и многообразную геологическую систему и являющиеся объектом инженерно-хозяйственной деятельности человека.
СТО СМК-Г 423.7-2007:
технологический документ: Результат технического документирования процесса труда, содержащий информацию о способах изготовления, сборки, строительства, эксплуатации и ремонта изделий, а также об организации производственного процесса.
технологическая карта: Технологический документ, содержащий описание: операций технологического процесса применяемого оборудования и инструмента.
а также следующее:
траншея; котлован: Выемка в грунте вытянутой (траншея) или прямоугольной (котлован) формы
Крепление шпунтовыми ограждениями
Для крепления котлованов в грунтах, насыщенных водой (жижа и плывун), применяется так называемое шпунтовое ограждение. Шпунтовое ограждение состоит из сплошного ряда вертикально установленных шпунтовых труб или досок (в которых, в одной кромке сделан паз-шпунт, а на другой — гребень), прижатых к стенкам траншеи или котлована горизонтальными рамами с распорами (рис. 44). Все, что было сказано о распорах в вертикальном креплении, относится целиком и к шпунтовыми ограждением заключается в том, что при шпунтовом ограждении сначала забивают шпунт, а затем уже производится рытье траншеи с постепенной установкой распорных рам; в вертикальном же креплении сначала выкапывается траншея или котлован, а затем устанавливается крепление, постепенно опускаемое вниз по мере дальнейшей разработки грунта. Доски шпунта забиваются на глубину, несколько большую (на 0,2-0,5 м) глубины траншеи или котлована, для того, чтобы после окончания рытья нижние концы их не могли быть сдвинуты напором грунта.
Деревянный шпунт изготовляется из досок толщиной 6-7 см или из брусьев 10х20 см (рис.45). В каждой шпунтине (свае) устраиваются гребень и паз. При забивке свай гребень одной входит в паз другой. Затеска нижнего конца сваи делается в виде клина с острым углом со стороны паза
При такой затеске сваи при забивке плотно прилегают друг к другу, что очень важно при мокрых грунтах, когда вода под напором просачивается в щели неплотных шпунтов. Шпунтины должны изготовляться из сырого свежевырубленного леса
Если же они изготовлены из леса, уже некоторое время пролежавшего на воздухе, то перед забивкой их надо положить в воду на 10-15 дней для того, чтобы они успели набухнуть. Делается это потом, что шпунтовой ряд, забитый из высохших свай, в мокром грунте набухает и вследствие увеличения объема свай ряд искривляется; отдельные сваи выворачиваются, образуя щели, и ряд приходит в негодность. работа по забивке свай начинается с установки точно по линии будущего ряда так называемых маячных свай через 2 м друг от друга (рис. 43).
Эти сваи забиваются в первую очередь, и к ним прикрепляются с обеих сторон рамные брусья. В промежутках между маячными сваями и рамными брусьями, служащими направляющими, производится забивка остальных свай шпунтового ряда. Каждая последующая свая должна прилегать к уже забитой пазом, а гребень должен оставаться свободным, в противном случае пазы сильно забиваются землей, и плотного ряда добиться будет трудно. Забивка производится механическим копром, а при небольшой глубине и слабом грунте может производиться и вручную деревянными бабами.
Расчёт объёма котлована и вывоз грунта
При расчётах выемки породы учитывается эффект разрыхления при копке. Плотность веками слежавшихся осадочных пород нарушается при рытье экскаватором и при перемещении в отвал или в кузов самосвала. В зависимости от вида или видов разрабатываемых грунтов даётся поправочный коэффициент 20-30%. Таким образом, например, если длина котлована 70 м, ширина 30 м и глубина 5 м с прямыми шпунтованными стенками на спланированной местности, то расчёт объёма котлована даёт нам значение 10500 куб.м. Но под вывоз грунта нужно расчитывать объём больше, как минимум, на 20%: 70х30х5х1,2=12600 куб.м. Выполнение откосов увеличивает объём котлована и вынятого грунта, но это же количество зачастую идёт в обратную засыпку, поэтому не вывозится за территорию стройплощадки.
Когда потребуется траншейная крепь?
Реализация грунтовых работ требует использования профессиональной землеройной техники. С другой стороны, ее применение доставляет ряд неудобств. Например, приходится увеличивать ширину траншеи в несколько раз. В итоге требуется вывезти много грунта, закупить больше заполнителя, потратить ценное время. Избежать неприятностей можно, установив траншейную крепь.
Также это щитовое приспособление приносит владельцу ряд неоспоримых преимуществ:
- Укрепление грунта занимает минимум времени. Крепь имеет простую конструкцию, поэтому сбор ее камеры, установка и демонтаж проходят быстро.
- Надлежащий уровень безопасности. Рабочие чувствуют себя в полной безопасности, находясь внутри траншеи. Обвалы и осыпания грунтов исключены.
- Увеличение продуктивности работ. Выемка будет надежно и качественно укреплена, а это значит, что все рабочее оснащение можно задействовать в полную силу.

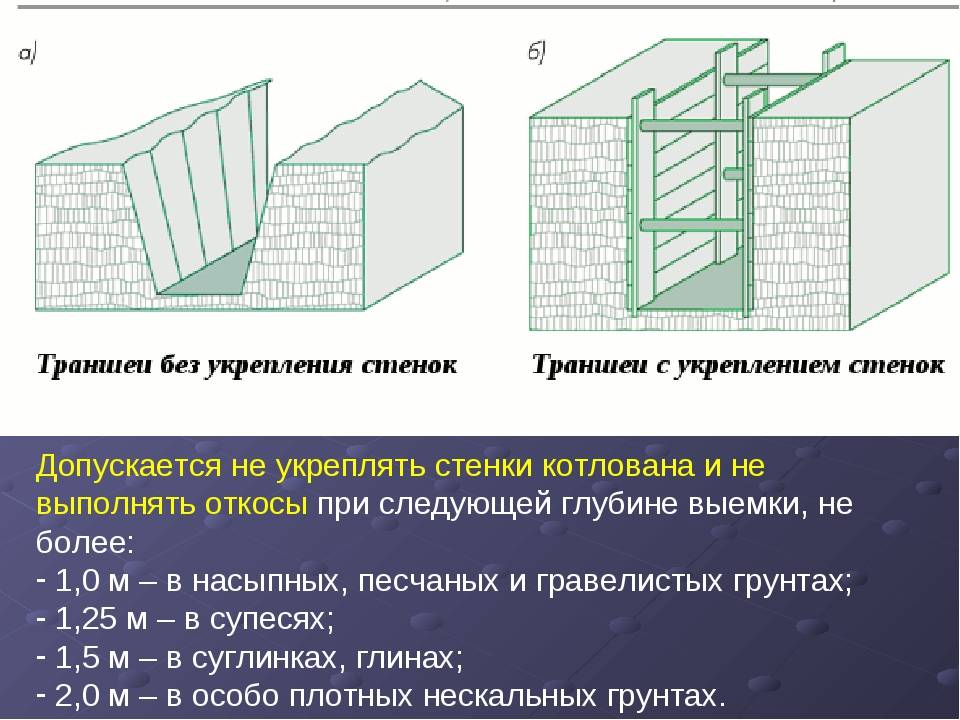

Еще один важный бонус – экономия средств. Использование крепи позволяет существенно уменьшить размер траншеи. Выходит, что удастся сократить расходы на оплату труда большому количеству сотрудников, на аренду дополнительной техники и сопутствующих материалов.
Технологии закрепления грунтов
Классификация нагрузок по СНИП
Все нагрузки условно можно разделить на 2 группы:
- временные;
- постоянные.
Основной причиной разрушений, деформации и неустойчивости основания служит действие сил морозного пучения. Пучение можно определить как неравномерное поднятие, а проще «вздутие» грунта. Оно напрямую зависит от уровня грунтовых вод и глубины промерзания грунта.
Главная характеристика грунта – несущая способность, которая позволяет дать оценку проседанию основания под весом здания, а так же нагрузок от эксплуатации. Если грунт обладает низкой несущей способностью, то площадь основания должна быть больше.
Отметим, что для свайных фундаментов разработаны отдельные пункты нормативного документа, для устройства данного вида оснований предусмотрена глава «Свайные фундаменты» СНиП II-17-77. По данному документу СНиП фундаменты на сваях рекомендуется проектировать, опираясь на тщательные изыскания строительной площадки, и строго учитывать назначение и конструктивные особенности будущего строения.
Так же необходимо с особой тщательностью просчитывать нагрузки с учётом всех местных особенностей на участке строительства.
