Пошаговое руководство — как правильно вязать арматуру для фундамента из монолитной плиты

Расчет диаметра арматуры

Расчеты, связанные с монолитной плитой, достаточно сложны и требуют особых знаний. Далеко не каждый конструктор может их правильно выполнить. Для индивидуального строительства можно руководствоваться минимальными значениями, принимаемыми по пособию «Армирование элементов монолитных железобетонных зданий».

Требования для монолитной плиты представлены в приложении 1, раздел 1. Общая площадь сечения рабочей арматуры в одном направлении принимается не менее 0,3% от общего сечения фундамента. Минимальный диаметр стержней назначается 10 мм при стороне плиты менее 3 м и 12 мм при большей длине стороны. Диаметр вертикальных стержней должен составлять не менее 6 мм, но также необходимо учитывать условия свариваемости. Максимальный размер рабочего армирования 40 мм, на практике чаще используют 12, 14 и 16 мм.

Пример расчета

В качестве исходных данных имеется железобетонная плита 6 на 6 м. Толщина для частного дома принимается 200 мм. Необходимо правильно армировать конструкцию. В примере не рассмотрено усиление железобетона на участках опирания стен.

Определение диаметров

В первую очередь определяется, что сетки будут укладываться в два ряда, поскольку толщина конструкции больше 150 мм. Далее производится расчет требуемой площади стальных прутьев.

• Площадь поперечного сечения фундамента = 6 м * 0,2 м = 1,2 м²;
• Минимальная площадь всей арматуры = 1,2 м² * 0,3% = 0,0036 м² = 36 см²;
• Минимальная площадь арматуры в одном направлении для одного ряда = 36 см²/2 = 18 см².

Далее необходимо воспользоваться сортаментом арматурных стержней, который приведен в ГОСТ 5781-82*. В этом документе приведена площадь сечения одного прута. Для удобства можно найти расширенную версию сортамента. По нему определяется, что для данного сечения в одной сетке необходимо использовать один из следующих вариантов:

• 16 стержней диаметром 12 мм;
• 12 стержней диаметром 14 мм;
• 9 стержней диаметром 16 мм;
• 8 стержней диаметром 18 мм;
• 6 стержней диаметром 20 мм.

Выбираем вариант с двенадцатым диаметром. Чтобы правильно разложить элементы необходима схема. Чертеж поможет рассчитать шаг прутов. Для стороны длинной 6 м шаг 16-ти стержней получается примерно 400 мм. Назначаем максимальное расстояние 300 мм исходя из условия СП 63.13330.2012 п.10.3.8.

Вертикальное армирование для надежности принимается 8 мм с шагом 300 мм.

Расчет количества

Недавно у нас появился калькулятор плитного фундамента, для удобства можете воспользоваться им.

Для того, чтобы не ошибиться при закупке материалов, необходимо заранее рассчитать их количество. Если имеется схема плиты, сделать это не сложно. При вычислении длин стержней необходимо учитывать толщину защитного слоя бетона 20-30 мм с каждой стороны.

Расчет рабочего армирования.

• Длина одного стержня = 6000 — 30*2 = 5940 мм;
• Количество стержней в одном направлении = 5940/300 = 19,8, принимаем 20 шт;
• Количество стержней в обоих направлениях для верхней и нижней сетки = 20*2*2 = 80 шт;
• Длина одного стержня для П-образных хомутов = 200 мм + (200 мм * 2)*2 = 1 м;
• Количество стержней для П-образных хомутов = 20*2 = 40 шт;
• Общая длина арматуры диаметром 12 мм = 80*5,94 м +40*1 м  = 515,2 м;
• Масса стержней диаметром 12 мм = 515,2*0,888 кг (находится по сортаменту) = 457,5 кг.

Расчет вертикального армирования.

• Длина одного стержня = 200 — 20*2 = 140 мм;
• Количество стержней = кол-во  горизонтальных прутов в одном направлении*кол-во прутов в другом = 20*20 = 400 шт;
• Общая длина стержней диаметром 8 мм = 400*0,14 = 56 м;
• Масса стержней диаметром 8 мм = 56*0,395 = 22,12 кг.

Все получившиеся значения удобно свести в таблицу.

Диаметр	Длина	Масса
12 мм	515,2 м	457,5 кг
8 мм	56 м	22,12 кг

При расчете расходов стоит учитывать стандартную длину одного прута – 11,7 м, это означает, что, например, стержней 8 диаметра понадобится 5-6 штук с небольшим запасом. А при большой длине рабочей арматуры требуется увеличить суммарную длину на 10-15% для соединения стержней внахлест.

Грамотный выбор диаметра, шага и соблюдение технологии монтажа обеспечат надежность и долговечность фундамента при минимально возможных затратах.

Рекомендуем: Технология строительства плитного фундамента.

Почему необходимо армирование?

Фундамент, вне зависимости от того, какого он типа, делают, чаще всего, из бетона. Материал этот имеет особенность: он выдерживает большое давление и сжатие, но плохо справляется с воздействием на изгиб и растяжение.

При строительстве любых сооружений редко удается распределить нагрузки равномерно. В итоге возникает момент изгиба, что может обернуться разрушением бетонной конструкции.

Армирование плитного фундамента достаточно трудоемкий процесс, поэтому, если нет опыта, лучше доверить это специалистам

Армирование плитного фундамента выполняют для того, чтобы усилить монолит именно по данному показателю. В итоге получается своего рода дуальная конструкция (несмотря на то, что это монолит), где бетон держит вес, арматура противостоит растяжению и линейной деформации.

1 Чем армировать фундаментную ленту?

Фундаментная конструкция состоит из двух составляющих частей — бетонного тела и замоноличенного внутри него арматурного каркаса. Бетон, как материал, отличается высокой устойчивостью к деформационным нагрузкам на сжатие, однако он слабо работает на растяжение и изгиб, под воздействием которых лента может разрушится. Данные нагрузки воспринимает на себя арматурный каркас, который противостоит деформациям в зоне повышенного внешнего воздействия.

Армирование ленточного фундамента выполняется с помощью пространственного каркаса, состоящего из продольных поясов арматуры, соединенных между собой поперечными и вертикальными перемычками. Количество продольных поясов выбирается исходя из высоты ленты:

• фундаменты мелкозаглубленно типа армируются каркасом в два продольных пояса — верхний и нижний;
• основания заглубленного типа, высота которых превышает 120 см, укрепляются каркасом со средним поясом арматуры.

Продольный пояс каркаса выполняется из прутков рифленой арматуры диаметром 12-16 мм, применяются стержни класса А3. Перемычки делаются из отрезков прутков аналогичного диаметра либо из выгнутой  в прямоугольные хомуты арматуры гладкого профиля диаметром 8-10 мм.

Армокаркас в два продольных пояса

Сборка армокаркаса осуществляется с применением вязальной проволоки либо сварки. Первый метод не требует использования специального оборудования, однако он достаточно трудоемок в реализации, тогда как сварка более быстрый способ монтажа каркаса. Для вязки применяется стальная проволока диаметром 1-2 мм.

Конфигурация каркаса определяется положениями СНиП №2.03.01-84 «Пособие по проектированию фундаментов под здания и сооружения». Необходимо выдерживать следующие расстояния:

• шаг между составляющими элементами продольного пояса — не более 10 см (определяет количество прутьев в поясе);
• шаг меду продольными поясами в вертикальной плоскости — не более 50 см;
• шаг между поперечными и вертикальными соединяющими перемычками — не более 30 см;

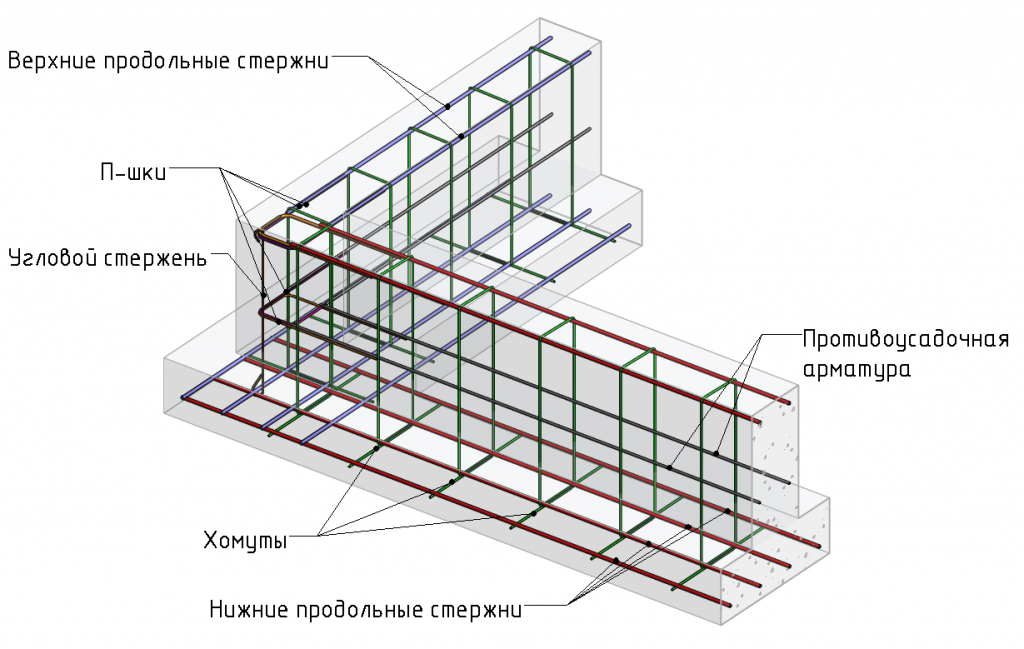

Поперечная схема армокаркаса

При монтаже каркаса нужно предусматривать защитный слой бетона — расстояние в 5 сантиметров между контурами каркаса и стенками бетонного тела. Размер арматурного скелета подбирается исходя из габаритов фундамента так, чтобы соблюдалось вышеуказанное правило. Укладка арматуры на дно опалубки выполняется с использованием пластиковых подставок грибков, которые поднимают стержни на требуемую высоту.

1.1 Расчет арматуры для ленточного фундамента

Расход арматуры необходимо определить на стадии проектирования фундамента, чтобы впоследствии точно знать количество покупаемого материала. Рассмотрим, как рассчитать арматуру для ленточного фундамента на примере мелкозаглубленного основания высотой 70 и толщиной 40 см.

Первоначально нужно определить конфигурацию каркаса. Он будет состоять из верхнего и нижнего пояса, по 3 прутка арматуры в каждом. Расстояние между стержнями по 10 см + 10 см уходит на защитный слой бетона. Соединение будет выполнятся привариваемыми отрезками из арматуры аналогичных размеров с шагом 30 см. Диаметр арматуры для ленточного фундамента — 12 мм, класс А3.

Армокаркас ленточного фундамента

data-ad-client=»ca-pub-8514915293567855″ data-ad-slot=»1955705077″>

Определяем требуемое количество арматуры:

1. Чтобы узнать расход прутьев на продольный пояс нужно подсчитать периметр фундамента. Возьмем условное здание с периметром 50 м. Учитывая, что в двух поясах находится 6 стержней арматуры (по 3 в каждом), ее расход составит: 50*6 = 300 м.
2. Далее высчитываем, сколько соединений нужно будет сделать для стыковки поясов. Для этого разделяем периметр на шаг между перемычками: 50/0.3 = 167 шт.
3. Учитывая требуемую толщину защитного слоя (5 см) длина вертикальной перемычки составит 60 см, а поперечных — 30 см. Количество каждого вида перемычек на каждое соединение — по 2 шт.
4. Определяем расход прутьев на вертикальные перемычки: 167*0,6*2= 200,4 метра.
5. Высчитываем расход материала на поперечные перемычки: 167*0,3*2 = 100,2 м.

Итого, расчет арматуры для ленточного фундамента показал, что общий расход прутьев А3 диаметром 12 мм составит 600,6 м. Это количество не окончательно, материал нужно брать с запасом 10-15%, поскольку потребуется использовать дополнительную арматуру для усиления угловых частей фундаментной ленты.

Изготовление сетки и каркаса

Нам уже известно, как выполняется расчет толщины и армирования плитного фундамента. Теперь разберемся, как правильно изготовить стальной каркас или связать сетку.

Известно два способа соединения прутьев – ручная вязка и сварка. Для связывания пользуются проволокой, диаметр которой составляет два – три миллиметра. Обмотку выполняют вручную или применяют специальное оснащение, помогающее выполнить обмотку по стержню. Вариант трудный, но надежность соединения гарантирует.

Готовые сетки монтируются быстро и просто, чем при ручной вязке. Есть один недостаток – подбор нужных типов и размеров порой вызывает определенные затруднения.

Если соединения стальных штырей выполняются сварным способом, то угловые участки и места, где планируется возведение массивных стен, соединяются при помощи вязальной проволоки.

Сварочным агрегатом пользуются редко, потому что он дает жесткие и неподвижные соединения, что оказывает негативное воздействие на качественные характеристики монолитного фундаментного основания. Во время сваривания металл плавится, от чего снижается его прочность.

Технология армирования плиты фундамента

Крайне важно правильно выполнить армирование монолитной плиты фундамента. Сделать это можно различными способами: каркас вяжут или сваривают, собирают все элементы в траншее, либо опускают туда уже готовые. Рассмотрим наиболее часто применяемые варианты

Рассмотрим наиболее часто применяемые варианты.

Способы изготовления каркаса

Армирующий каркас делают двумя способами:

• вязка. Прутья соединяют при помощи специальной проволоки, используя крючок или пистолет;
• сварка. Применяют аппарат для электросварки.

Предпочтительнее собирать каркас, используя проволоку. Сварка придает конструкции жесткость, которая в данной ситуации не только не нужна, но и крайне нежелательна. Жесткое соединение лишено малейшей подвижности, даже при умеренном воздействии оно разрушается.

Каркас должен быть чуть подвижен, чтобы не ломаться в случае сильной деформации, а держать форму. Именно это качество придает метод вязки.

Укладка арматуры

Армирование фундамента выполняют следующим образом:

1. Выровненное дно ямы равномерно засыпают подушкой из песка и щебня, в примерном соотношении 2;3. Толщина слоя — 6-8 см, подушку хорошо утрамбовывают. На песок укладывают гидроизоляцию.
2. Нижнюю решетку, при помощи проволоки, вяжут на земле, на ровной поверхности. Готовый элемент укладывают в яму. Можно вязать и непосредственно в яме, но это не всегда удобно.
3. В первом случае за комфорт придется платить весом готового элемента, который нужно будет опускать в траншею, из-за большой массы без помощника не обойтись. Вязать решетку непосредственно в траншее можно и самому.
4. На дно укладывают несколько кирпичей — они выполняют функцию опоры. На них размещают сетку.
5. На нижний ярус устанавливают несколько пауков, согнутых из арматуры, на которые будет уложена сетка второго яруса.
6. Готовую решетку второго уровня размещают на пауки, гнут вертикальные П-образные элементы из гладкой арматуры, и крепят их проволокой между двумя сетками.

Подбор арматуры

Арматурные стержни это основа каркаса под фундамент. Далее будет дано описание — какая арматура нужна для создания прочного и качественного каркаса.

В качестве арматуры для монолитной плиты используется:

• Класс «АIII» — является аналогом марок «А400» или «А500». Данный класс отличается малым сечением с широким разбегом ребер рифления.
• Класс «АII», аналог арматуры «А300». Разряженная рельефная поверхность отличительная особенность такой арматуры. Большой промежуток между ребрами плохо удерживает бетон при его подвижках. Такая модель стержней может использоваться в качестве усиления или для вертикальной фиксации каркаса.
• Класс «АI» — аналог марки «А240». Относится к классу штанг из-за своей гладкой поверхности.
• «А500» — запрещена для сваривания. Такие стержни используются при производстве усиливающих хомутов.
• «А500С» — подходит для сваривания или связывания каркасов под фундамент.

Класс арматуры в плите повлияет на монтаж и последующую устойчивость всей конструкции

Очень важно выбрать правильное сечение стержней арматуры. Правильно подобранный диаметр арматуры повысит устойчивость основания ко всем возникающим нагрузкам

Для точного выбора арматуры необходимо учесть, какой площади будет сама плита:

• Если одна сторона фундамента имеет длину не более 3 метров, то подойдет стержень сечением 1 см.
• Если длина одной стороны превышает 3 метра, то подбираются прутья сечением 12 мм.

Каркас под монолитную плиту можно собрать из стержней 12–16 мм. При выборе стоит учесть количество этажей и общую площадь плиты. Для больших площадей используется арматура до 40 мм в диаметре.

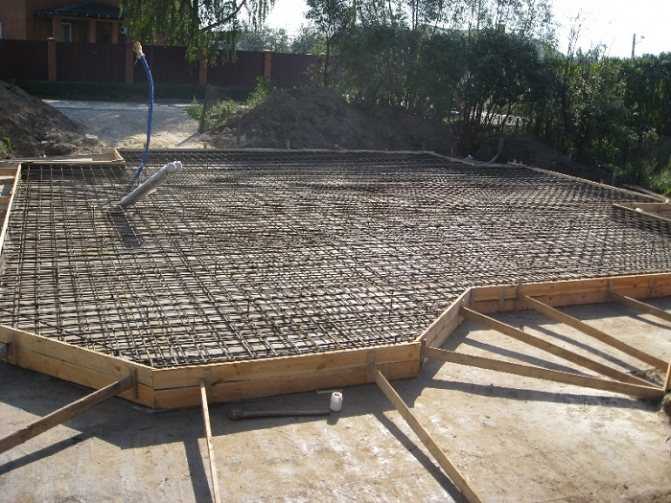

Каким способом укладывается арматурная сетка для плиты

При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги. Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки

Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.

В местах пересечения прутьев и проводят обвязку

Порядок действий по укладке арматуры:

1. Проверьте соответствие размеров опалубки.
2. Уложите нижние элементы решетки на фиксаторы.
3. Произведите укладку поперечной арматуры.
4. Свяжите сетчатую решетку нижнего уровня.
5. Закрепите к нижней сетке вертикальные прутки.
6. Свяжите верхнюю сетку аналогично нижней решетке.

При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.

Выбор материала для армирования

В строительстве применяется арматура трех типов:

• А 240 – с гладкой поверхностью. Ей выполняется армирование в вертикальных плоскостях. На усиление монолитных плит не используется;
• А 300 – диаметр равен десяти – двенадцати миллиметрам. На прутах имеются насечки в виде колец;
• А 400 – стрежни с серпообразным профилем. Рабочий диаметр увеличен, отлично подходит для армирования толстых фундаментных плит.

До выполнения армирования следует определить оптимальное сечение металлических прутьев. Арматурная сетка составляется из пары слоев, элементы ее располагаются под прямыми углами по направлению друг к другу. Низ и верх соединены хомутами.

Уточнив толщину бетона, можно определить диаметр арматуры, проходящей в одном направлении. Он должен достигать 0,3 % от всей площади плиты.

Если одна сторона фундаментной основы меньше трех метров, достаточно использовать десятимиллиметровую арматуру. Более толстые плиты укрепляются прутьями сечением двенадцать миллиметров. Максимальный процент армирования для крупных плит достигает четырех сантиметров.

Технология армирования фундаментов

• установка опалубки;
• разметка уровня заливки бетона;
• сборка армирующего каркаса;
• заливка бетона;
• снятие опалубки.

Предлагаем ознакомиться Как сделать экран под ванну из плитки Монтаж опалубочной конструкции при армировании ленточного фундамента стеклопластиковой арматурой должен выполняться в соответствии с проектом для обеспечения точной конфигурации и размеров элементов фундамента. При устройстве опалубки из деревянных досок, ДСП или фанеры, рекомендуется обернуть щиты пергамином. Это позволит сохранить материал и использовать его повторно.

Схема укладки арматуры и размеры между отдельными прутами всегда указываются в проекте. В случае применения стеклопластиковой арматуры в фундаменте, вы можете изменять диаметр стержней на меньший, но раскладку следует выполнять только по чертежу.

Первоначально необходимо отмотать из бухты пруты необходимой длины и установить их на подставки параллельно друг другу. Через заданные интервалы положить на продольные струны поперечные перемычки. Связать арматуру в местах пересечения вязальной проволокой или стянуть затяжными пластиковыми хомутами (подробнее про вязку — здесь). В результате будет готов нижний ряд каркаса для армирования фундамента стеклопластиковой арматурой.

Заготовьте вертикальные стойки необходимой длины. Верхний ряд каркаса вяжется аналогично нижнему. После сборки, оба ряда кладутся друг на друга и, начиная с края, связываются их вертикальные стойки, постепенно поднимая верхний ряд арматуры.

Перед установкой армирующего каркаса, на дно траншеи засыпается песок и проливается водой или трамбуется. Утрамбованную песчаную поверхность рекомендуется накрыть гидроизолирующим материалом или геотекстильным полотном. Это предотвратит поступление влаги к фундаменту и увеличит его надежность и эксплуатационный срок.

Использовать для вязки плоскогубцы не очень удобно. Они не обеспечивают необходимой плотности охвата соединения и требуют приложения больших усилий. Поэтому стальную проволоку скручивают на арматурных прутах при помощи специальных крючков или вязального пистолета. Магазины инструмента предлагают к продаже два вида крючков, предназначенных, чтобы вязать арматуру:

• простые ручные, которые необходимо все время вращать во время работы;
• полуавтоматические винтовые, с вращающимся при нажатии на ручку крючком;
• пластиковые фиксаторы в виде одеваемых на арматуру колец и вертикальных стоек.

Простой крючок можно не покупать, а сделать самостоятельно (подробнее о том, как это сделать — тут), согнув его из толстой стальной проволоки и заточив острие. В этом случае вам будет чем вязать проектную конструкцию из прутов и без покупки инструмента.

Способ применения вязального пистолета ускоряет и упрощает процесс, но этот достаточно крупный инструмент может не обеспечить доступ в отдельные места. Кроме этого, такой инструмент приводит к перерасходу проволоки.

Для того, чтобы арматурный каркас или сетка приняли необходимую пространственную форму и не изменили ее при заливке бетона, все отдельные элементы необходимо надежно соединить между собой. Наиболее часто для этого используют вязальную проволоку. Вязка — это простой и быстрый способ соединения, для которого не требуется высоких квалификационных навыков.

Предлагаем ознакомиться Установка, выбор и виды арматуры для бачка унитаза. Клапан для сливного бачка: -инструкция по монтажу своими руками, особенности запорных конструкций, устройство, ремонт, схема, цена, фото

Весь процесс того, как вязать стеклопластиковую арматуру для фундамента, можно разделить на следующие пошаговые этапы:

• свернутая в бухту арматура разматывается и нарезается на отрезки проектной длины;
• на поперечные прутья нижнего арматурного слоя надеваются пластиковые фиксаторы;
• на расставленные поперечные элементы на заданном друг от друга расстоянии укладываются продольные пруты;
• во всех местах пересечений арматуры выполняются соединения путем скручивания петель из сложенной вдвое вязальной проволоки;
• после сборки нижнего ряда к пересечениям наружных ячеек вяжутся вертикальные арматурные элементы;
• к верхним концам или к середине вертикальных стоек, в зависимости от проектного количества рядов, привязываются поперечные отрезки;
• укладывается и вяжется следующий ряд продольной арматуры;
• собранный каркас переносится и устанавливается внутрь опалубки для ленточного фундамента.

Способы и схемы

Связывать каркас для фундамента вручную непросто, как может показаться на первый взгляд. Дело это трудоемкое, требующее немало времени. Но среди всех схем есть несложные варианты. Вот один из них.

1. От проволочной бухты отрезается кусок длиною 25 — 30 см.
2. Он складывается пополам.
3. Обматывается вокруг места стыка двух стержней.
4. Крючком захватывается петля, которую надо вращать.
5. В скрутку через два оборота добавляется один конец проволоки.
6. Через еще два оборота второй.
7. Проводится полная скрутка.

Инструмент для вязки арматуры по этой схеме – крючок – должен вращаться до тех пор, пока обвязка проволокой не станет плотной. Но и перекручивать не стоит, ослабнет сам проволочный материал.

Вязка арматуры

Скрепление пересекающихся стержней между собой — кропотливая и трудоёмкая работа. Но её нельзя избежать при армировании конструкций. Для этого используют мягкую вязальную проволоку толщиной от 0,5 до 2,5 мм. Приспособление для работы — крючок арматурщика — каждый специалист подбирает себе сам. Есть небольшой ассортимент заводских моделей, но в подавляющем большинстве случаев крючок изготавливают на месте из прута проволоки Ø 8–12 мм.

Для облегчения труда арматурщика есть развитые формы вязального крючка:

1. Заводской арматурный крючок. Между ручкой и стержнем крюка установлен подшипник.
2. Автоматический крюк. Вращается за счёт пружины в рукояти, соединённой с жалом.
3. Вязальное устройство (пистолет). Операция автоматизирована, пистолет сам поджимает стержни и вяжет проволоку.

При создании каркасов для разных элементов применяют разный шаг вязки. Чем более ответственный участок — тем плотнее будут расположены узлы.

Наименование элемента	Шаг ячейки, мм	Шаг узла, ячеек вдоль х ячеек поперёк
Подбетонка, отмостка	150–250	3 х 3
Лежачая плита, лежачая балка (армопояс)	150–200	2 х 3
Балка фундамента, висячая балка	100–160	каждое пересечение
Висячая плита (перекрытие, балкон)	100–160	2 х 2
Колонна, упорная стенка	100–160	2 х 2
Бортик	120–160	3 х 3
Стена здания	100–160	2 х 2

Арматурные работы часто сопряжены с установкой опалубки, которую часто смазывают маслом для облегчения демонтажа. Внимательно следите за тем, чтобы масло не попадало на стержни — это приведёт к отсутствию сцепления между бетоном и арматурой. Использование сильно окисленной арматуры категорически нежелательно.
