Утепление труб водоснабжения в частном доме

Требования к термоизоляции для водопроводных труб

Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.

Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:

— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.

— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.

Качественный утеплитель должен отвечать седлающим критериям:

• На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
• Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.

Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.

Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.

• Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
• Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
• Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
• Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.

Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.

Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.

Теперь посмотрим, какие материалы используются для утепления водопроводных труб.

Теплоизоляция трубопровода созданием в нем высокого давления

Один из вариантов сделать утепление труб водоснабжения на даче или в частном доме – создать и поддерживать в них высокое давление. Эффективность такого способа обусловлена качеством воды, находясь под большим давлением, не замерзать.

Создание высокого давления в трубопроводе:

• В водопровод врезается небольшой ресивер, при помощи которого будет создаваться давление 3-5 атмосфер.
• При применении этого метода используются погружные насосы, способные нагнетать давление 5-7 атмосфер. Далее, после данного насоса:
• выполняется установка обратного клапана;
• закрывается кран перед ресивером;
• насос включается.

Созданное давление требуется поддерживать в водопроводе в тот период времени, когда его не эксплуатируют. Когда трубопровод необходимо снова привести в рабочий режим, из труб просто стравливают воздух.

Способы защиты трубопроводов от замерзания

Обеспечить безопасность водопроводной магистрали в загородном коттедже можно и без закапывания ее на большую глубину под землю. Для этого нужно уменьшить возможность замерзания воды, протекающей по трубам, одним из следующих способов.

Утепление водопровода

Все трубы, проходящие вне дома, обкладываются термоизоляцией. Толщина слоя зависит от места прокладки труб. Для подземных коммуникаций она меньше, чем для расположенных на улице. Но и в них требуется усиленное утепление для участков, выходящих на поверхность. Кроме того, сам материал должен быть защищен гидроизоляцией от ухудшения своих теплоизоляционных свойств при намокании.

Способы нанесения тепловой защиты на водопроводные трубы:

• укладка магистрали в короба с последующим заполнением утеплителем свободного пространства и герметизацией уложенными поверху плитами;
• обматывание труб различными теплоизоляционными материалами и нанесение верхнего слоя влагоизоляции;
• применение готовых утепляющих структур, одеваемых на водопроводные трубы – длинномерных цилиндров или сегментных блоков (скорлупы);
• нанесение на поверхность магистрали жидких теплоизоляторов, которые застывая образуют сплошной защитный слой.

Организация потоковых режимов

Можно усилить сопротивляемость водопроводной воды замерзанию, изменив условия ее протекания или состояния:

• Повышение давления. Установив возле трубопроводного насоса ресивер, добиваются увеличения напора в магистрали до 5 атм при отсутствии движения воды. В этом состоянии вода замерзает медленнее. Но такой способ требует надежности труб и соединений, способных выдержать избыточное давление.
• Создание круговой циркуляции. При движении в магистрали и замещении холодной воды более теплой замерзание труб не происходит. Но для этого потребуется замкнутый контур с прямой и обратной трубами, а также насос для прокачки при отсутствии потребления. Необязательно гонять воду все время. Достаточно включать насос на несколько минут в течение часа. Добиться этого можно установкой простейшего таймера.
• Отопление теплым воздухом. Трубопроводы небольшой длины можно заключить в кожух, между стенками которого и самой трубой пропускать воздух из дома. Воздушный контур может быть открытым или замкнутым. Движение потока создается насосом или феном. Этот способ хорош для утепления труб, проходящих под полом в подвале.

Нагрев водопроводной магистрали

Обогрев трубопроводов кабелем

Простое утепление не способно противостоять сильным морозам. Надежную защиту можно получить, только поддерживая необходимую температуру дополнительными устройствами. Эффективным способом является утепление водопровода подогревом трубы специальным кабелем. Он накладывается по всей длине магистрали и подключается к электроснабжению дома.

Способы укладки греющего кабеля:

• Продольный. Нагревательные пластины наклеиваются в одну линию на внешнюю поверхность трубы.
• Винтовой. Кабель также наматывается снаружи, но по спирали с шагом, рассчитываемым из его мощности. Чем она выше, тем реже идет намотка.
• Внутренний. Нагревающий провод располагается внутри самого трубопровода.

Утеплить от мороза водопроводную трубу над землей простой обмоткой защитным материалом невозможно. Единственный способ – организация подогрева с помощью кабеля. В его задачу не входит поддерживать высокую температуру труб и протекающей воды. Достаточно предотвратить их замерзание. Датчики, установленные вдоль магистрали, позволяют контролировать степень нагрева и включать устройство только при приближении температуры трубы к нулю.

Применяемые теплоизоляционные материалы

Решая вопрос, чем утеплить водопроводную трубу в земле и внутри дома, необходимо обеспечить выполнение следующих требований к тепловой изоляции:

• минимальный коэффициент теплопроводности материала;
• устойчивое сохранение формы при механическом воздействии;
• неспособность впитывать влагу или наличие защиты от нее;
• простое выполнение монтажных работ.

Специально для утепления трубопроводов производители строительных материалов изготавливают сборочные теплоизоляционные элементы в виде трубчатых оболочек, полуцилиндров и сегментов. Традиционным материалом по-прежнему считаются листовые утеплители, которыми трубы просто обворачивают.

Стекловата

Тепловая изоляция из стекловолокна применяется для утепления водопроводов только в сухих помещения. Долговечность этого материала, хорошие теплоизоляционные свойства и невысокая стоимость теряют свою значимость из-за способности стекловаты активно впитывать влагу. Поэтому утепление водопровода в частном доме требует обязательного наличия гидроизоляционного слоя, что увеличивает стоимость утепления и усложняет монтаж.

Базальтовые утеплители

Изготавливаются в виде плоских матов, полуцилиндров и сегментов. Способность впитывать влагу присутствует, но она значительно ниже, чем у стекловаты. Рекомендуются для утепления труб в сухих помещениях. Для утепления подземных трубопроводных линий базальтовые утеплители не применяются.

Для изоляции трубопроводов производители изготавливают изделия с уже наклеенным защитным слоем из фольгоизола или пергамина. Сложная технология изготовления материала повышает его стоимость. В результате утепление труб малого диаметра часто становится экономически невыгодным.

Подбор диаметра теплоизоляции для труб.

Пенополистирол

Плотный, прочный и долговечный материал, обладающий отличными теплоизоляционными свойствами, наилучшим образом подходит под утепление трубы водопровода в земле. Выпускается в виде разрезных трубок и полуцилиндров. Возможно наличие поверхностного защитного покрытия из полимерных материалов или фольги.

Пенополиуретан

Этот вид утеплителя используют для изготовления предизолированных труб ППУ в заводских условиях. Такие системы считаются наилучшей зашитой от тепловых потерь и всех видов внешних воздействий. Но главный недостаток для частных застройщиков заключается в необходимости привлечения специалистов для проведения монтажных работ.

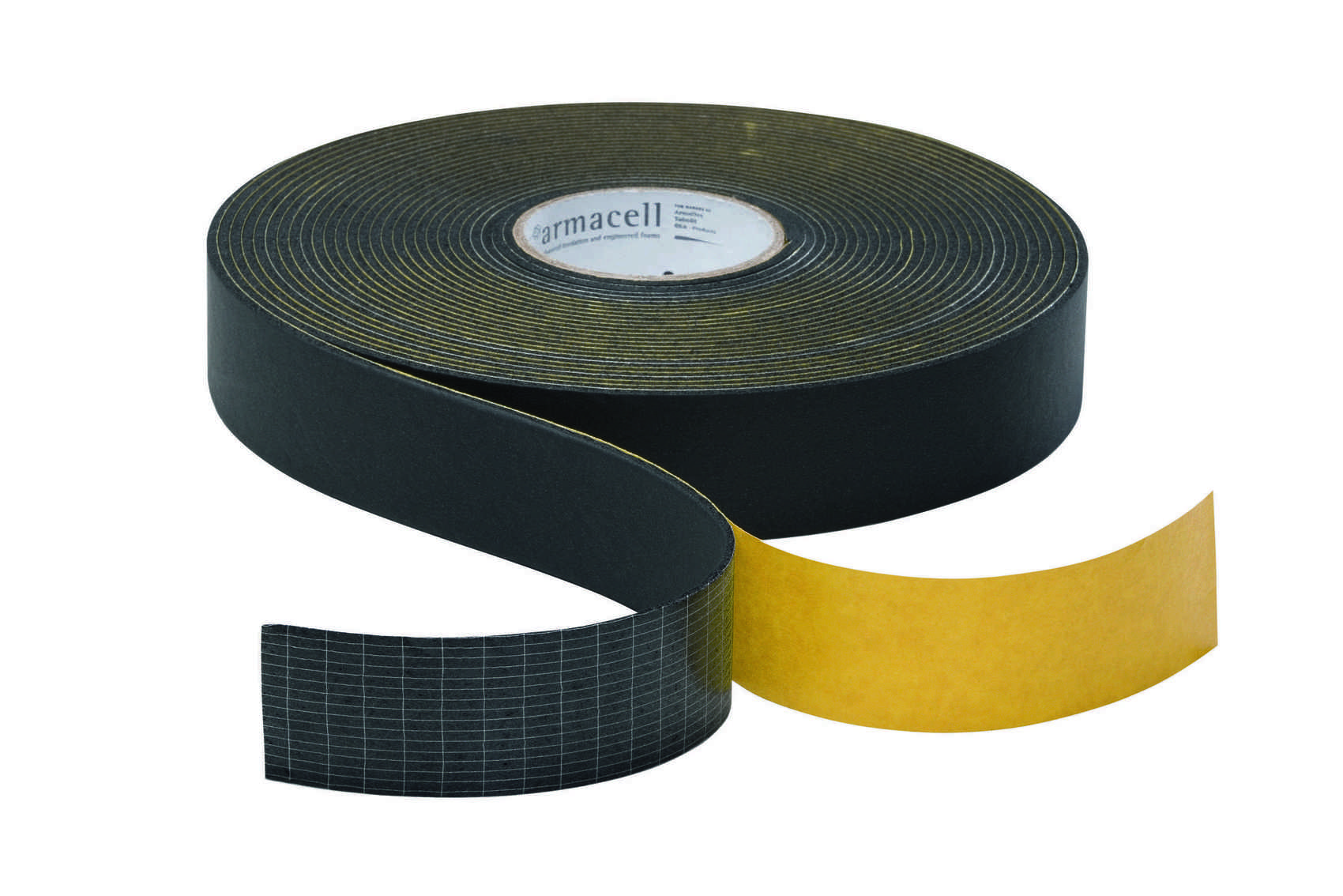

Вспененный полиэтилен и искусственный каучук

Специально для теплоизоляции трубопроводов, из этих материалов изготавливают трубчатые кожухи различных диаметров. Их одевают на трубу во время ведения монтажных работ или на уже смонтированные трубопроводы. Для этого по длине кожуха предусмотрен продольный надрез, который позволяет раскрыть оболочку и одеть ее на трубу, выполняя монтаж своими руками.

Трубчатая изоляция из вспененного полиэтилена и искусственного каучука:

• обладает хорошими теплоизоляционными свойствами;
• не пропускает и не впитывает влагу;
• легко монтируется;
• долговечна и доступна по стоимости.

Однако малая механическая прочность данных материалов не позволяет использовать их при подземной прокладке. Вес и давление грунта приведут к уплотнению слоя и потере теплоизоляционных свойств. Поэтому использование допускается только при открытой прокладке труб.

Теплопроводность материалов.

Теплоизоляционная краска

Этот инновационный материал представляет собой густой пастообразный состав, который наносят на поверхность трубопровода. Слой краски толщиной 4 мм по своим свойствам соответствует 8-ми миллиметровой минераловатной изоляции.

Покрытие отличается высокой прочностью, износостойкостью и высоким сопротивлением воздействию влаги. Основной недостаток заключается в высокой стоимости – более $150 за ведро 10 литров.

Основные разновидности

Защита от холода бывает разных видов:

Это основные виды, применяющиеся чаще всего для защиты труб от холода. Особенно это касается минеральной ваты, применяемой повсеместно, как в подвальных помещениях, так и на улице. Вместо неё может использоваться и стекловата, что по сути одно и то же. Это самый дешёвый и простой в монтаже материал для самой разной трубы, даже изогнутой. Рулонные утеплители практически такие же, они укладываются как на поверхности, так и под землей. К тому же с их помощью можно защитить не только стояк, но и кран к примеру. Такой вариант отлично подходит к сложно сконфигурированн ым системам водоснабжения.

Этот материал для защиты трубы легко разрезать и даже сломать руками. Но самыми удобными и качественными считаются пенополистиролов ые скорлупы. Это современная разновидность, с помощью которой нередко делается утепление водопровода. В монтаже она легче всего, имеет хорошие характеристики.

Минус пенополистирола в том, что он используется только для прямых участков трубы. Но сегодня и эта проблема решена:изготавливаются специальные угловые детали из этого материала. Использование скорлупы для утепления под землей, проще всего. Давайте рассмотрим, как происходит её монтаж.

Монтаж цилиндровой изоляции для труб

Общей инструкции по монтажу теплоизоляции труб в виде цилиндрических кожухов нет. Каждый материал предполагает свои особенности работы. При этом можно выделить ряд общих правил. Они закреплены в действующем СНиП 2.04.14-88 «Тепловая изоляция оборудования и трубопроводов».

Общие правила и рекомендации к работе

Укладку цилиндровой изоляции на трубы водопровода можно выполнять как до их сборки, так и после. Однако специалисты настаивают на втором варианте, так как систему водоснабжения нужно проверить на наличие протечек.

Обратите внимание: на отдельные трубы утеплитель просто надевают сверху, как чехол. Если трубопровод собран, на сегментах теплоизоляции делают продольный разрез и оборачивают ими коммуникации

Если трубы старые, их очищают от грязи и ржавчины, а затем покрывают антикоррозийными составами. Цилиндровые сегменты подбирают и укладывают вплотную к коммуникациям. Они не должны болтаться, оставляя воздушную прослойку. Крепление изоляции начинают от фланцевых соединений таким образом, чтобы швы не образовывали прямую линию (шов вразбежку).

Фиксацию утеплителей выполняют бандажами, сделанными из алюминиевых полос или окрашенной упаковочной ленты. Альтернатива им – нержавеющая стальная проволока диаметром не менее 2 мм. Для жестких кожухов используют термостойкий клей или мастику. Для утепления отводов, тройников продают соответствующие изолирующие элементы (фасонные). Также их можно вырезать из основных сегментов с помощью стусла. Все стыки изолируют и фиксируют хомутами.

Особенности монтажа некоторых материалов

При укладке пенопластовой скорлупы на трубы большого диаметра может понадобится не два полуцилиндра, а большее количество сегментов. В этом случае обеспечивают дополнительную изоляцию и фиксацию кожуха. Для этого можно сделать следующее:

• проклеить стыки сегментов фольгированным скотчем;
• добавить хомуты по длине трубопровода;
• проклеить замковое соединение сегментов.

Дополнительная защита цилиндровой теплоизоляции из пенополистирола – ее обмотка полиэтиленом.

Для работы со вспененным каучуком (например, K-FLEX) понадобится специальный клей. Его наносят жесткой коротковорсовой кистью равномерным слоем. Затем утеплитель плотно прижимают к трубе, не растягивая. Система водоснабжения при этом должна быть отключена. Подачу воды начинают не ранее, чем через 36 часов после завершения работ.

Укладка нагревательного кабеля поверх трубы

Монтаж нагревательного кабеля поверх трубы выполняют следующим образом:

1. По всей длине трубы спиралью наматывают фольгированный скотч.
2. Укладывают по подготовленной спирали кабель. При этом строго придерживаются границ фольгированного материала.
3. Поверх кабеля также прокладывают фиксирующий слой фольгированного скотча.
4. Оборачивают трубу теплоизоляционным материалом, зафиксировав его сантехническим скотчем.

Ту часть трубопровода, которая расположена над землей, дополнительно обматывают полиэтиленовой пленкой.

Таким образом, выбор утеплителей для водопроводных труб зависит от места их прокладки, диаметра и финансовых возможностей. Грамотно подобранный материал и правильное выполнение монтажных работ – залог надежной работы системы водоснабжения в любое время года.

https://youtube.com/watch?v=jM9wcTfzqjE

Как утеплить канализационные трубы в частном доме

Канализационная система утепляется по тому же принципу, что и обычный водопровод. Все работы по утеплению слива проводятся на стадии сборки канализации, т.к. в большинстве случаев система закрытая и находится в земле.

Утепленная канализационная система

В качестве материалов можно использовать рулонные утеплители или специальные теплоизоляторы для трубопроводов большого диаметра. Предпочтительнее материалы с покрытием из фольги, т.к. они способны оградить трубопровод от прямого контакта с влагой, что положительно скажется на сроках эксплуатации слива. Это особенно актуально для металлических сливных конструкций, т.к. они более чувствительны к воздействию агрессивных веществ.

В заключении статьи отметим, что утеплить трубу водоснабжения, расположенную на улице или в неотапливаемом помещении можно самостоятельно, в работе нет ничего сложного. Главное, соблюдать рекомендации и использовать правильный материал.

Как подобрать правильную теплоизоляцию?

Как выбрать хорошие теплоизоляционные панели?

Лучше всего обратиться к компании, которая давно зарекомендовала себя на рынке как надёжный производитель качественных теплоизолирующих материалов.

«TEPLOFOM+» — вот, пожалуй, марка, на которую можно обратить внимание, кто желает утеплить трубопровод или канализацию

Эти панели обладают 3мя качествами, важными в вопросе теплоизоляции водопровода:

1. Низкая теплопроводность системы – экономия тепловой энергии.
2. Высокая плотность вещества — высокую прочность панели.
3. Сроки использования (панели не нужно часто менять – это экономит время, деньги и нервы).

Внимание! Но не стоит сразу подкупить утеплитель данного производителя. Мы взяли его как пример

Вы же, прежде чем совершить покупку сравните нескольких поставщиков.
Вот некоторые критерии, которые помогут в выборе производителя на начальном этапе:

Завод компании, изготавливающий теплоизоляционные панели, должен обладать необходимыми производственными мощностями для изготовления продукта, удовлетворяющего современным международным требованиям.
Сырьё тестируется в специальных лабораториях квалифицированным персоналом, а импортные технологические линии исключают возможность брака.
Авторитет компании подтверждается неоднократным участием в международных выставках и почётные награды, удостоверяющие качество производимого товара.
Компания предоставляет возможность изготовления панелей по индивидуальным габаритам и гарантирует удобную и своевременную доставку.
Обратите внимание на количество лет самой фирме.
Поищите отзывы в интернете.

Теплоизолированные коллектора Uponor

Теплоизолированные трубы – это изолированные пластиковые изделия, которые используются для обустройства водоснабжения, прокладки отопления, а также канализации. Эти трубы производятся из полиэтилена PE-Xa. Они включают все необходимое для реализации удлинений, ответвлений и т.д.

Преимущества теплоизолированных труб:

• Низкие расходы при монтаже, поскольку обладают способностью к самокомпенсации. Благодаря этому вы экономите приличную сумму денег.
• Такие трубы имеют довольно небольшой вес — это снизит ваши затраты на укладку и транспортировку труб.
• Гибкость — это качество позволяет легко осуществить её установку.
• Теплоизолированные трубы очень просты в монтаже и не требуют каких-то специальных инструментов. При небольшом опыте в строительстве вам вполне по силам выполнить установку самостоятельно.

Данные трубы могут быть использованы в водоснабжении и отоплении. Помимо этого, их также применяют для транспортировок питьевой воды. Длина изделия может быть до 200 м и диаметром до 200 мм, толщинка стенки до 15 мм.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

• На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
• После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
• Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

• Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
• Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
• После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
• Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.
