Установка петель для ворот — самостоятельные сварочные работы

Как правильно приварить петли на калитку из профнастила. Последовательность установки петель

• Как приварить петли на ворота так, чтобы металл не повело, а ворота легко открывались. При прямых петлях рекомендуется приварить их на ворота в первую очередь, пока они находятся на ровной плоскости, на земле или монтажном столе.

На половину длины петли делается подложка в два-четыре миллиметра под нижнюю половину петли, а верхняя часть прихватывается с торца. Если ворота устанавливаются на круглые опоры, то петли выпускаются наружу ворот на 5мм, а если опоры прямоугольные, то варить необходимо заподлицо.

Процедура для обеих петель идентична. После того как уже петли прихвачены, необходимо при помощи прямоугольного бруска (30х30) выставить петли, приложив его вдоль петель.
Дальше делаются прихватки с каждой стороны петель по две штуки. Варить петли стоит короткими прихватками, поочередно с каждой стороны петли.
Потом петли привариваются к столбам. Ворота выставляются с необходимым зазором в один-полтора сантиметра посредине, зазор возле столбов может быть два-два с половиной миллиметра. Низ петель прихватывается к столбам, если необходимо, то можно применить вставки между столбами и петлями из круглого или прямоугольного сечения подходящего размера.
Теперь можно ворота осторожно открыть, аккуратно придерживая, и если ворота открываются легко, то делается несколько прихваток снаружи.
После закрывания ворот необходимо сделать посередине подставку, что бы при варке они не просели. Сварочный шов укладывается снизу вверх. После сварки необходимо дать петлям остыть, и только потом можно открыть ворота. Для приваривания петель с другой стороны, также делается подставка под створку ворот.

Технология приварки петель

Прежде чем рассказать о том, как варить петли на ворота, стоит подробнее остановиться на условиях, необходимых для их нормальной работы.

Даже если нагрузка рассчитана верно, петли могут не справиться с ней, если их положение будет хоть немного отклоняться от вертикали. Они быстро выйдут из строя. И второй момент: между корпусом петли и опорным столбом должен оставаться небольшой зазор в 1-2 мм, чтобы металлические части столба и ответной части навеса не соприкасались и не терлись друг о друга. Такую же щель нужно оставлять и со стороны створки.

Видео описание

Чтобы понять, о чем идет речь, посмотрите видео

Нюансы установки на опоры разного сечения

Опорные столбы, на которые навешиваются створки, могут быть круглого, квадратного или, реже, прямоугольного сечения. Есть разница между тем, как правильно приварить петли на ворота к круглым столбам или опорам из профильных труб.

Если профильная труба имеет ровные грани без изгибов и искривлений, то справиться с задачей, как правильно приварить петли на ворота к квадратным столбам, будет легко. Они устанавливаются на наружную плоскость опоры.

Навес с пластинами на квадратном столбеИсточник distroy.ru

В случае с опорой круглого сечения нужно сначала решить, в какую сторону будут открываться створки. Затем находят самую выступающую линию (середину столба относительно проема) и отступают от неё на несколько миллиметров наружу – в сторону распахивания. Достаточно 5-6 мм, чтобы калитка или створка ворот плавно и без рывков ходила вокруг оси навеса. Так как приварить петли на ворота к круглым столбам сложнее, чем к квадратным, здесь нужно быть особенно аккуратным и внимательным, выдерживая одинаковый размер отступа для всех петель.

Установочные и сварочные работы

Опытные сварщики рекомендуют сначала приварить навесы к створкам, уложив их на ровную горизонтальную поверхность. К ним приваривают половинку в виде полого цилиндра, а к опорам впоследствии – ответную часть со штырем (штырем вверх). От верхнего и нижнего края отступают примерно на 15 см.

Каркас калитки с приваренными петлямиИсточник www.chipmaker.ru

Затем створку с приваренными навесами устанавливают в проем на подставки, обеспечивающие нужное расстояние до земли, и жестко фиксируют струбцинами, клещами и другими приспособлениями. Делают это так, чтобы она стояла строго вертикально, а между ней и опорой оставался зазор в 5 мм или около того. Для этого пользуются лазерным уровнем или отвесом, а между элементами вставляют проставки нужной толщины.

Другие мастера предпочитают сначала выставить калитку, а затем приваривать петли и к ней, и к столбу. Большой разницы нет, каждый делает так, как ему удобно.

Другой вариант – при изготовлении створок делать верхние и нижние ребра каркаса цельными и разрезать их после навешивания на петлиИсточник sqezo.ru

Теперь о том, как правильно приварить навесы на ворота. Последовательность работ выглядит так:

• вокруг петель сверху и снизу оборачивают и закручивают проволоку толщиной 1,5-2,5 мм для образования зазора между ней и плоскостью сварки. Можно подкладывать спички или другие подходящие по толщине предметы, но они выпадают, смещаются или ломаются, что очень неудобно;
• на опорах размечают места крепления навесов и прикладывают к ним ровный длинный брусок или профильную трубу. Закрепляют её по уровню, обеспечив вертикальное положение.

Видео описание

Как это выглядит, смотрите в этом видео:

петли с накрученной проволокой прижимают к бруску и к столбу и тоже фиксируют в вертикальном положении;

петли прихватывают сваркой к опорам в 2-3 точках;

точно так же прихватывают вторую (верхнюю) часть петель к каркасу или полотну створок;

когда прихватки застынут, ворота проверяют на открывание – они должны распахиваться на 180 градусов, не заедая и не перекашиваясь;

если все в порядке, створки снова закрывают, фиксируют и приваривают петли на чистовую сплошным швом снизу вверх;

остывшие швы очищают молотком от окалины и шлифуют болгаркой, чтобы придать более эстетичный вид

Но эту работу нужно выполнять осторожно, чтобы не повредить стык.. После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

После окрашивания отшлифованные стыки станут практически незаметнымиИсточник i.ytimg.com

Не стоит открывать ворота, пока сварные швы полностью не остынут и не наберут прочность.

Установка опор

Монтаж опорных столбов — важнейший этап в навеске ворот. От того, насколько качественно он будет произведен, зависит надежность самих ворот в будущем.

Опорными столбами могут служить стомиллиметровые трубы из стали. В качестве опор иногда применяются швеллеры или двутавровые балки, ширина полки которых – от 100 мм.

Факторы, влияющие на глубину фундамента:

• тип грунта; • масса полотен ворот.

Приходится учитывать, что фундамент должен будет выдерживать динамические нагрузки от движения створок и воздействия ветра.

Правильно заложенный фундамент должен выдерживать изменение свойств грунта в разные времена года (замерзание и оттаивание).

Очень хороший вариант, если правильность ваших расчетов проверит специалист. Порядок установки опорных столбов следующий.

• Подготавливаются ямы расчетной глубины. Что следует учитывать при подготовке ям, — сказано выше. Диаметр ямы должен превышать диаметр трубы, подготовленной в качестве опоры, не меньше чем на 10 см. • Дно ямы засыпается мелкими камнями, гравием или битым кирпичом. В ямы устанавливают столбы. Проверка вертикальности установки столбов должна производиться по уровню. Удерживаются столбы при помощи специальных перекладин или подпорок. • Столбы бетонируются (постоянно контролируем вертикальность их установки). Если масса воротных створок достаточно велика, имеет смысл использовать армированный бетон. • Перед тем как навешивать створки, необходимо дождаться полного отвердения бетонного фундамента (28 дней). Пока идет процесс застывания, фундамент поливается водой и оберегается от воздействия солнечных лучей.

Выставление вертикали для столбов

Как приварить петли вертикально. Как правильно приварить петли к воротам — пошаговая инструкция и рекомендации

Монтаж ворот — сложный и кропотливый процесс. От правильности его выполнения зависит плотность прижима створки, надежность конструкции. Одним из ответственных этапов является установка поворотных элементов. До того, как приварить петли к воротам, необходимо подобрать соответствующую модель и адаптировать ее согласно характеристикам готовой конструкции

Выбор и подготовка петель

Для относительно небольшой створки массой до 200 кг подойдут обыкновенные цилиндрические петли. Количество на одну сторону – от 4-х и более

Важно правильно рассчитать нагрузку. Для поворота штифта в заводских моделях предусмотрен подшипник. Если его нет – нужно установить стальной шарик

Если его нет – нужно установить стальной шарик.

Суть модернизации заключается в увеличении площади контакта петлевой группы с плоскостью ворот и опорных столбов. Для этого нужно сделать следующее.

1. Выбор платиков. Это пластины, обеспечивающие надежное крепление петли к полотну.
2. Размер пластин зависит от массы створки. Толщина должна быть не менее 3 мм.
3. Длина платиков не должна препятствовать нормальной работе створки.

По завершении этого процесса можно приступать к сборке конструкции.

Методика крепления к воротам

Петли привариваются на готовую створку. Они должны фиксироваться на опорной раме, запрещен монтаж на металлические листы обшивки. Оптимальный вариант сборки — при установленных опорных столбах. Могут возникнуть сложности с фиксацией ворот в рабочем положении. Для этого можно использовать дополнительные подконструкции.

Рекомендации по установке петлевой группы:

• зазор между опорной стойкой и рамой створки – до 5 мм;
• предварительно делается разметка с учетом того, что петли должны находиться на одной оси;
• часть петлевой группы со штифтом располагается снизу, его направление – вверху;
• сначала делается пробное приваривание максимум на три точки, рекомендуется начать с нижней петли;
• после этого проверяется правильность работы ворот – они должны свободно открываться, закрываться, контролируется зазор, отсутствует самопроизвольное движение створки независимо от ее положения;
• окончательная сварка пластин по периметру, после остывания – удаление окалины и очистка поверхности.

Со временем створка может просесть или поменять свое положение. Если зазор не компенсирует это — необходимо переделать монтажные узлы. Для решения подобной проблемы рекомендуется применять петли с функцией регулировки.

Материалы и инструменты

Для качественного выполнения работы потребуются профессиональные инструменты

Сварочный аппарат может быть любой, важно, чтобы он обеспечил достаточную мощность для формирования дуги. Это зависит от толщины металла и диаметра используемых электродов. Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

Помимо сварочного аппарата потребуются такие инструменты и расходные материалы:

• защитная маска сварщика;
• измерительный инструмент: линейка, рулетка, строительный уровень;
• смазка для петель – солидол или аналогичный ему по свойствам состав;
• болгарка потребуется для зачистки сварочных швов и демонтажа неправильно установленной петлевой группы.

Опорные столбы лучше всего сделать из профильной трубы квадратного или прямоугольного сечения. Это обеспечит надежность конструкции и облегчит процесс монтажа полотна.

Рекомендации по установке

Надежность ворот напрямую зависит от соблюдения правил технологии их монтажа. Сначала крепятся опорные столбы. Если полотно будет изготавливаться самостоятельно – габариты рамы определят только после первого этапа

Важно помнить о технологическом зазоре

В нижней части расстояние до поверхности грунта должно быть не менее 100 мм. Это нужно для компенсации возможного проседания конструкции. В качестве материала обшивки можно использовать профнастил. Для надежной фиксации профнастила привариваются дополнительные ребра жесткости. Дополнительно можно предусмотреть небольшую калитку. Альтернатива – сделать ее отдельно, если позволяет ширина монтажного проема.

После приваривания петель поверхность зачищается от ржавчины, наносится слой грунтовки и краски. Во избежание посторонних звуков при открывании шарниры смазываются солидолом.

Самодельные петли для ворот: экономим 1000 рублей

Хорошие петли для металлических ворот стоят дорого. цена на одну петлю может достигать порядка 1000 рублей. Конечно, хочется сэкономить такую внушительную сумму за обычный кусок металла. А можно ли это сделать? Оказывается, можно! В данной статье речь пойдет о том, как изготовить самодельные петли для ворот своими руками. Поехали!

А мастерить наши чудо-петли предлагается из обычных обрезков металлических труб. Необходимо взять трубы такого диаметра, чтобы внутрь большой трубы помещалась труба поменьше.

Также необходимо заварить дно у внешней трубы. Чтобы оградить внутренний механизм от внешних воздействий. В итоге у нас качественный аналог заводской петли. Вы даже можете заварить дно и у внутренней трубы, чтобы поместить подшипник внутрь.

Качественная петля проработает особо долго, если её хорошо смазать. Наша самодельная петля тоже требует своевременной смазки. Для этого мы воспользовались графитовой смазкой. Вы можете взять любой аналогичный смазывающий материал.

Финальным шагом в нашей работе будет прикрепление металлических пластин к нашим обрезкам труб, чтобы была возможность комфортного крепления к элементам ограждающей конструкции наших петель.

Финальный вариант самодельных петель представлен на фотографии ниже. Как видно, данные петли совсем не отличаются от своих магазинных собратьев, а стоят сущие копейки.

Надеемся, что данная статья будет вам полезна, уважаемые читатели! Желаем вам умной экономии и эффективного использования ресурсов!

Технология приваривания петель

Чтобы установить петельки своими руками правильно, надо ознакомиться с технологией их приваривания.

Устанавливаем платики

Опытные специалисты советуют воспользоваться небольшими металлическими листами, которые называют платиками. Их приваривание должно производиться при установке круглых петель. Для их установки не понадобятся специальные труднодоступные инструменты.

Платики надо приваривать ровным швом, чтобы они надежно прикрепились к поверхности петелек. Устанавливать петли на ворота можно только после приваривания платиков.

Монтируем ворота

Перед монтированием гаражных петелек занимаются установкой воротных створок в проем. Такая процедура довольно сложная, так как самостоятельно установить створки непросто. Опытные строители советуют воспользоваться строительным уровнем, чтобы все было установлено ровно. На глаз такую работу выполнять противопоказано, так как без уровня установить створки ровно не получится.

Крепление петель к опорам

Многие люди, которые ничего не знают о сварочном оборудовании и сварке, считают, что приварить к опорам петельки очень сложно. Однако если ознакомиться с особенностями установки таких изделий, работа покажется менее сложной.

Процесс крепления выполняется в несколько последовательных этапов:

• Смазка петель. Сначала изделия обрабатывают машинным маслом, причем смазывают их таким образом, чтобы оно не стекало по шарнирам.
• Разметка. На полотне, к которому будут привариваться петельки, делаются отметки для сварки.
• Приваривание к полотну. Чтобы конструкция была надежно закреплена, сначала приваривают штыковые части, после чего закрепляют все остальное.
• Проверка сварки. Для проверки ровности установки петель пользуются строительным уровнем.

Как ровно и правильно приварить петли на дверь, калитку, и тд.

Друзья, снова вас приветствую на нашем канале. Если ты решил самостоятельно осваивать ручную дуговую сварку, то здесь собраны сотни статей, которые помогут тебе в этом непростом, но очень интересном и нужном деле!

Будем сегодня разбирать такую тему, без которой не обойтись всем, кто взял в руки сварочный держак, потому что с этим всё равно придётся столкнуться рано или поздно-как ровно и правильно приварить петли.

Покажу эту технологию на примере выставления и приварки петель для металлической двери.

Работу по сварке петель я всегда начинаю так-первым делом разбираю петли на 2 части, и маркером делаю заметку на части петли, которая в повседневной речи зовётся мамой.

Делаю я это для того, чтобы в процессе работ каждый раз не разбирать петлю и не смотреть где какая часть, а без этого никак-иначе можно приварить неправильно, и дверь получиться несьёмная, и переделывай потом. Так что это очень важная мелочь.

Нам нужно, чтобы петли после приварки были строго в одних плоскостях, поэтому делаем временную направляющую их профильной трубы, зафиксированной струбцинами к двери.

Кстати, я всегда стараюсь петли отодвинуть от листа металла двери хотя бы на 5-10 мм, поэтому профтрубу будем прижимать по отметкам, сделанным с учётом этих цифр, но отталкиваемся от края уголка коробки двери.

Затем делаем отметки расстояний от верха и низа дверного полотна, здесь мы будем приваривать петли, оно должно быть одинаковым от низа и верха-хотя стандартов здесь нет, но соблюдайте размер хотя бы 250 мм.

Далее ещё одна важная мелочь. Никогда нельзя приваривать петли без зазора с коробкой двери, ворот и тд, иначе они будут сильно об неё тереться в работе. Поэтому делаем зазор-я стараюсь делать зазор примерно равный толщине листа дверного полотна, он у меня здесь был 1.5 мм, соответственно перед прихваткой петли я её положил на отрезной диск от болгарки толщиной 1.6 мм.

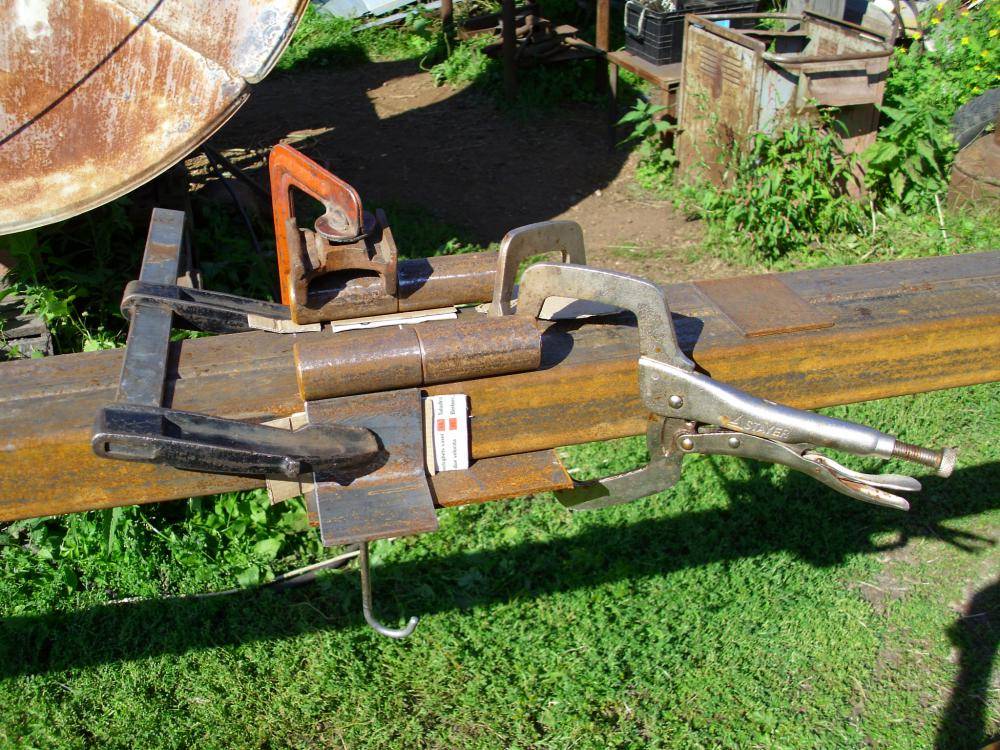

Теперь делаем прихватки-прихватки делаем строго по торцам петель. Когда прихватываем, то петлю стараемся крепко прижимать, иначе без прижима сварочная прихватка её потянет в сторону, и будет нарушена соосность. Ослабляем прижим петли секунд через 5 после обеих торцевых прихваток-не раньше. Да петлю прижимаем не только к коробке двери, но и к направляющей профтрубе, тогда всё получиться хорошо!

После прихватки петель по торцам мы откручиваем струбцины от профтрубы, и эту трубу кладём на петли, чтобы визуально оценить их горизонтальную плоскость-если где что нарушено, подправляем молотком, но обычно, если нормально прижимать в процессе прихваток, то всё будет ровно!

Теперь нам нужны площадки из толстого металла-я предпочитаю их пилить болгаркой из уголка, оставляя одну стенку примерно на размер половины толщины петли. Этими площадками мы сваркой соединим подвижную часть петли-маму, с полотном двери.

Многие на этом этапе уже приваривают площадки к петлям и полотну двери, но я ещё делаю небольшую работу, чтобы это сварное соединение было максимально прочным.

Беру и обвожу разметочным карандашом площадку, затем делаю отметки примерно на уровне центров (середин) профиля каркаса двери. Затем по этим отметкам делаю сварную точку-прожигаю электродом лист металла, и свариваю этот лист с самим каркасом двери. Затем зачищаю болгаркой эту сварную точку в ноль.

Просто здесь будут проходить сварные швы, и они крепко свяжут петлю через площадку не только с листовым металлом полотна, но и с самим каркасом двери-короче при таком методе всё будет надёжно сварено, и никогда ничего не отскочит!

Инструкция по установке петель на гаражные ворота

Рассмотрим установку на примере самой распространенной цилиндрической петли на шарикоподшипнике. Сначала надо приварить ушки к петлям, на которые и будем крепить их к полотну и коробу ворот:

• вырезаем болгаркой металлические пластины ушки по размеру петель, которые усилят жесткость крепления;
• две крепежные пластины кладем горизонтально, зазор между ними 2 – 3 мм;
• по центру между пластинами укладываем петлю;
• крепим с двух сторон петлю к пластинам сваркой;
• аналогично готовим и все остальные петли ворот;
• теперь надо выставить строго по уровню ворота и закрепить их подпорками.

Очень важно при установке выставлять петли строго по уровню, поэтому лучший вариант лазерный уровень, а не обычный водяной

• прикладываем петли и отмечаем места крепления на полотне и на каркасе ворот;
• начинаем приваривать петли с нижней петли, сразу шов не свариваем, а лишь прихватываем, чтобы была возможность выставить по уровню;
• порядок точечной сварки на прихватке – верх, низ, центр;
• вначале крепеж привариваем к полотну, а потом к коробу ворот;
• еще раз выставляем ворота и проверяем на свободное открытие и закрытие.

Если все нормально, то можно окончательно приварить петли горизонтальным и вертикальным сплошным швом. Вертикальный шов – движение всегда снизу вверх.

Проще, но не надежней, сначала приварить петли к каркасу ворот, а потом выставлять створки и приваривать верхнюю часть петли. Проще и понятней посмотреть процесс на видео инструкции и послушать важные рекомендации профессионалов.

Азбучные истины

Процесс установки петель можно рассмотреть на примере металлической калитки. Чтобы она исправно выполняла свои основные функции, при приваривании петель необходимо выполнить ряд условий:

1. Обеспечить зазор между опорным столбом и рамой калитки, который должен составлять 3-5 мм.
2. Обеспечить зазор в несколько миллиметров между петлей и рамой калитки, приварив к петле платики — металлические пластины нужной толщины. Всего для каждой петли нужно два платика, длина каждого из них — на 2 мм меньше, чем длина половины.
3. Оптимальное расстояние от края калитки до петли составляет 15-20 см. Если нужна средняя петля, то она располагается строго посередине между крайними петлями.

Сначала к столбу приваривается нижняя часть крепежа (со штырем), затем к створке приваривается верхняя часть (с пазом).

Грамотно собранная конструкция должна иметь следующие части:

• петля;
• платик;рама калитки;
• опорный столб;
• нижняя часть (со штырем);
• верхняя часть (с пазом).

Все петли должны быть соосны, то есть их центры должны находиться на одной прямой. Требование соосности является крайне важным. Именно от его соблюдения зависит, насколько равномерно будет распределяться вес ворот на крепления и, соответственно, как долго они прослужат.

Для работы мастеру понадобятся:

• сварочный аппарат;
• металлическая пластина для изготовления платиков;
• болгарка;
• молоток;
• отвес;
• масло для смазки петель;
• средства защиты — маска, перчатки, спецодежда.

На подготовительном этапе следует разметить раму калитки и створку, определив места, где будут привариваться петли. Очистить их от пыли, грязи, ржавчины. Для этого можно воспользоваться металлической щеткой и растворителями. Далее, выполняется аналогичная обработка поверхности петель, а на их внутреннюю часть наносится смазка.

Традиционный метод сварки предполагает на этом этапе установку платиков, для чего рекомендуется:

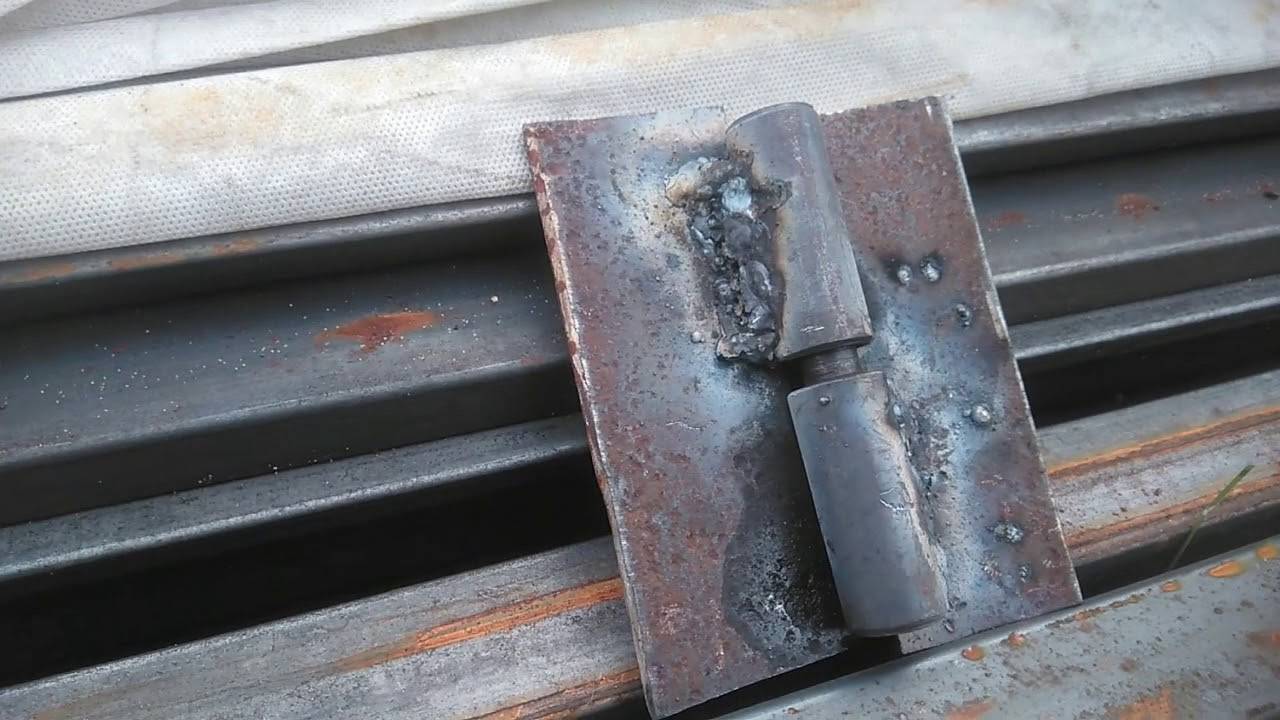

1. Взять 2 одинаковые пластины необходимой толщины и длины. Положить их так, чтобы между ними был зазор в 2-3 мм.
2. Уложить на них нижнюю часть петли.
3. Приварить петлю к одной из пластин (в рассматриваемом случае, к правой).
4. Проделать все то же самое для верхней части петли и приварить ее к левой пластине.
5. Затем необходимо установить створки в рабочее положение и зафиксировать их.
6. Платики с нижней частью каждой петли точечно привариваются к столбу, затем в нижние части вставляются верхние элементы шарниров и точечно привариваются к створке. После проверки соосности петель и работы калитки производится окончательная обварка по контуру платиков.

Для неопытного мастера вертикальная варка, которую нужно выполнять на уже установленном столбе, может оказаться слишком сложной задачей. Кроме того, сделать работу в одиночку практически невозможно: нужен помощник.
