Монтаж радиаторов и насосов отопления своими руками

Методы обвязки

Чтобы смонтировать обвязку батареи в частном доме или городской квартире, потребуются:

• запорная арматура, в качестве которой чаще всего используются простейшие шаровые краны;
• заглушки для перекрытия оставшихся каналов;
• краны Маевского, позволяющие спустить воздух из системы при сезонном запуске оборудования;

Устройство для удаления воздуха из системы отопления

герметизирующий материал.

Дополнительно на любой радиатор отопления можно установить:

• манометр, определяющий давление в системе (чаще всего применяется при монтаже оборудования в автономных загородных домах);
• терморегулятор, работающий в ручном или автоматическом режиме. При помощи данного оборудования можно устанавливать определенную температуру любого отдельного радиатора.

Устройство для установки определенного режима работы батареи

Если проводится обвязка полипропиленом, то дополнительно потребуется сварочное оборудование.

Прибор для сварки полипропиленовых труб

Итак, в зависимости от представленных выше факторов обвязка радиатора отопления может быть выполнена по следующим схемам:

• для бокового подключения;
• для диагонального подключения;
• для нижнего подключения.

 Обвязка бокового соединения

При боковом способе подключения и однотрубной системе монтаж обвязки выполняется так:

1. на вводящий и выводящий патрубки устанавливаются шаровые краны, позволяющие перекрыть подачу теплоносителя для выполнения ремонтных или профилактических работ;
2. краны соединяются с тройниками;
3. в оставшиеся отводы тройников вставляется отрез трубы, выполняющий роль байпаса.

  Байпас необходим для автономного перекрытия отдельного радиатора, например, для ремонта, без отключения всей системы отопления.

При боковом соединении с двухтрубной системой работа выполняется в аналогичном порядке. Однако установка байпаса в данной ситуации не требуется.

Схемы обвязки при выборе бокового способа подключения батареи

Обвязка диагонального соединения

Соединение радиатора с трубами при диагональном подключении следующее:

1. входящий патрубок соединяется с отрезом трубы, длиной не более 10 см – 15 см;
2. далее устанавливаются шаровый кран и тройник для присоединения байпаса;
3. выводящий патрубок соединяется с угольником и только после этого присоединяется к отводящему теплоноситель трубопроводу;
4. перед соединением с центральной магистралью устанавливается кран.

При подключении к двухтрубной системе работа выполняется аналогично за исключением байпаса.

Схема обвязки батареи при выборе диагонального способа подключения

Обвязка нижнего соединения

Выполнить обвязку нижнего способа подключения проще всех остальных:

1. к входу и выходу из радиатора присоединяются запорные краны;
2. отводы труб вводятся в центральные магистрали. При необходимости в местах перегиба устанавливаются специальные переходники – уголки или тройники.

Схема обвязки радиатора с нижним способом подключения

Отдельный нюанс есть при обвязке нижнего соединения при подключении к однотрубной системе. В большинстве случаев подключение производится как показано на рисунке, то есть без байпаса, позволяющего автономное отключение отопительного прибора. Но при желании пользования устройство можно установить. Для этого между сгонами входящего и выводящего патрубков устанавливается дополнительный отрез трубы.

Обвязка нижнего соединения с применением байпаса

Подробному описанию видов обвязки батарей в системе отопления посвящено следующее видео.

Таким образом, при правильном выборе способа подключения и корректном монтаже отопительная система будет служить длительное время, равномерно прогревая все помещения.

Об установке дополнительных агрегатов

Как правило, в закрытую или открытую систему радиаторного отопления, где источником тепла служит единственный котел, достаточно установить один циркуляционный насос. В более сложных схемах применяются дополнительные агрегаты для перекачивания воды (их может быть 2 и больше). Их ставят в таких случаях:

• когда для обогрева частного дома задействовано больше одной котельных установки;
• если в схеме обвязки участвует буферная емкость;
• отопительная система имеет несколько ветвей, обслуживающих различных потребителей, — батареи, теплые полы и бойлер косвенного нагрева;
• то же, с применением гидравлического разделителя (гидрострелки);
• для организации циркуляции воды в контурах теплых полов.

Правильная обвязка нескольких котлов, работающих на разных видах топлива, требует, чтобы у каждого из них был собственный насосный агрегат, как это показано на схеме совместного подключения электрического и ТТ-котла.

Обвязка электрического и ТТ-котла с двумя перекачивающими устройствами

В схеме с буферной емкостью необходима установка дополнительного насоса, потому что в ней участвуют как минимум 2 контура циркуляции – котловой и отопительный.

Буферная емкость делит систему на 2 контура, хотя на практике их бывает и больше

Отдельная история – сложная схема отопления с несколькими ветвями, реализуемая в больших коттеджах на 2—4 этажа. Здесь может применяться от 3 до 8 перекачивающих устройств (бывает и больше), подающих теплоноситель поэтажно и к разным отопительным приборам. Пример такой схемы показан ниже.

Наконец, второй циркуляционный насос ставится при отоплении дома водяными теплыми полами. Вместе со смесительным узлом он выполняет задачу по приготовлению теплоносителя с температурой 35—45 °С. Принцип работы представленной ниже схемы доступно описан в этом материале .

Этот насосный агрегат заставляет циркулировать теплоноситель по греющим контурам теплых полов

Напоминание. Иногда насосные устройства устанавливать на отопление не нужно вовсе. Дело в том, что большинство электрических и газовых теплогенераторов настенного типа оборудованы собственными перекачивающими агрегатами, встроенными внутрь корпуса.

Источники

• https://www.nektonnasos.ru/article/nasos-otoplenie/ustanovka-nasosa-v-sistemu-otopleniya/
• https://kak-sdelano.ru/otoplenie/ustanovka-nasosa-na-otoplenie
• https://pochini.guru/byt/ustanovka-tsirkulyatsionnogo-nasosa
• https://vse-otoplenie.ru/ustanovka-dopolnitelnogo-nasosa-v-sistemu-otoplenia-montaz-i-osobennosti-podklucenia-k-kotlu
• https://oboiman.ru/teplo/ustanovka-cirkulacionnogo-nasosa-v-sistemu-otoplenia-shema-montaza.html

Схема отопительной системы

Основным элементом отопительной системы является, конечно же, нагревательный котел

Важно учитывать – схема обвязки радиатора отопления во многом зависит именно от котла. В частности, если вы выбрали нагревательный элемент напольного типа, он ни в коем случае не должен располагаться в верхней части отопительной системы – это может спровоцировать сбой в работе или снижение эффективности

Кроме того, чаще всего такие котлы не имеют компонентов отвода воздуха – а это означает, что в котле может образоваться воздушная пробка. Также, важно учитывать и тот факт, что в случае если котел не имеет воздухоотвода, то трубы подающей магистрали должны быть смонтированы строго вертикально.

Узнать, оснащен ли котел воздухоотводчиком, достаточно просто

Необходимо лишь обратить внимание на то, есть ли в нижней части нагревательного котла патрубки. В таком случае, подающая магистраль и трубы обрата подсоединяются к ним посредством специального коллектора

Обвязка котла отопления

О том, встроен ли в отопительный котел прибор для отвода воздуха, можно узнать по вмонтированным в нижнюю его часть патрубкам. Они служат для подсоединения котла к отопительной сети. Чаще всего такими патрубками оборудованы газовые и электрические отопительные котлы настенного типа.

Некоторые модели котлов не имеют таких элементов, как циркуляционный насос, расширительный бак, устройство регулирования давления.

Однако при необходимости все эти компоненты можно приобрести отдельно. При этом следует учитывать место расположения всех компонентов. Например, циркуляционный насос рациональнее устанавливать перед входом в насос – на трубах обрата. А вот группа безопасности может быть установлена как на подающем контуре, так и на обратном.

Когда делается обвязка радиаторов отопления полипропиленом, важно учитывать еще и то, какого типа систему вы устанавливаете. В случае если это система с естественной циркуляцией теплоносителя, то, разумеется, большинство данных компонентов вам не понадобятся – они используются в системах с принудительной циркуляцией

Далее будет следовать опрессовка радиаторов отопления, которая проверит качество системы.

Видео, как выполняется обвязка батарей отопления, можно посмотреть ниже. Также можно заметить, как проводится экспертиза радиатора отопления после проведенной обвязки.

https://youtube.com/watch?v=pkdAhF84Sjk

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

• возможность скрытого монтажа;
• лёгкость установки;
• имеется встроенный терморегулятор.

Минусы:

• значительные теплопотери;
• необходимость установки воздухоотводчика на каждый радиатор;
• низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

• довольно эффективное прогревание;
• несложный монтаж.

Минусы:

• снижение производительности для больших радиаторов;
• быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

• прямое; в этом случае трубы подводятся снизу;
• угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

• равномерное распределение тепла;
• максимальная теплоотдача;
• возможность прогрева больших радиаторов.

Минусы:

• Трубы подходят с разных сторон, скрыть их сложно.
• Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Назначение системы отопления

Именно отопительные приборы компенсируют теплопотери, которые являются обязательными в любом помещении, поскольку тепло уходит через окна, двери и даже элементы коммуникаций.

Особенно нужно уделить внимание тому, какие существуют схемы подключения радиаторов отопления, и выбрать оптимальный вариант. Желательно делать выбор еще на этапе строительства дома или квартиры, однако часто приходится изменять некачественную систему, поэтому можно заниматься работами в уже готовом частном доме или квартире

Но в этом случае монтаж будет более сложным и специфическим.

Наиболее оптимальным считается подключение радиаторов отопления к центральной системе отопления, поскольку в этом случае получается эффективная и надежная система, обеспечивающая равномерный и постоянный обогрев в зимнее время. Однако многие частные дома располагаются на определенном отдалении от города, поэтому воспользоваться подключением к централизованному отоплению не всегда возможно.

https://youtube.com/watch?v=olrD9qxCAhM

приходится создавать собственные автономные системы в частном доме. которые:

• должны обладать высоким КПД;
• при желании сделать все своими силами, можно просмотреть обучающее видео, чтобы не допустить ошибок;
• должны быть правильно сформированы и отрегулированы многочисленные узлы;
• монтаж необходимо выполнять в соответствии со всеми требованиями и условиями;
• должна быть предусмотрена надежная и правильная обвязка системы.

Какие факторы оказывают влияние на эффективность отопительной системы?

Чтобы обеспечить равномерный и качественный обогрев помещений в доме, важно знать, какие элементы влияют на нее. К ним можно отнести:

• правильная разводка сети, которая оказывает влияние на эффективность прогрева и на то, насколько равномерно будут нагреваться помещения, причем от этого зависит и стоимость отопления;
• грамотно подобранное оборудование для системы, для чего нужно производить определенные расчеты, которые позволят определить, каким КПД, мощностью и другими параметрами должны обладать основные элементы, причем от этого зависит даже потребление топлива;
• правильный монтаж основных узлов и элементов системы отопления, к которым относятся трубопровод, радиаторы, арматура и даже котел с насосом, поскольку если неправильно будут произведены какие-либо действия, то отопление будет либо вовсе не работать, либо некачественно функционировать, поэтому желательно заранее просмотреть обучающее видео.

нужно сконцентрироваться на расчетах и выборе схемы подключения радиаторов отопления.

Установка батарей отопления: что, как и зачем

Установка батарей отопления своими руками – это вполне осуществимая операция в домашних условиях. Благодаря замене отопительных приборов на более новые, можно добиться более качественного обогрева помещений. Именно от качества батарей зависит эффективность всей системы отопления.

В этой статье мы рассмотрим, как правильно установить батареи отопления в своем доме быстро и надежно.

Что необходимо для производства работ

Чтобы своими руками самостоятельно произвести монтаж отопительных приборов, нам необходимо:

• Собрать набор инструментов;
• Сделать замеры и расчеты;
• Изучить возможности и правила подключения;
• Иметь желание и время.

Если вы обладаете желанием, то для вас не будет ничего невозможного. Если у вас есть опыт подобных работ, то вам будет он полезен.

Варианты разводки отопительных приборов

Схема установки батарей отопления может быть следующей:

• Диагональная. В большинстве случаев применяется при подключении многосекционных отопительных приборов. Отличительной чертой является подключение трубопроводов. Так подача присоединяется в верхнюю футорку с одной стороны радиатора, а обратка присоединяется в нижнюю футорку с другой стороны. В случае последовательного подключения теплоноситель движется под давлением системы отопления. Чтобы удалить воздух устанавливают краны Маевского. Недостаток такой системы выявляется при необходимости ремонта батареи, так как установка батарей центрального отопления таким способом не подразумевает возможность снятия батарей без отключения системы;
• Нижняя. Этот вид разводки применяют в том случае, когда трубопроводы находятся в полу или под плинтусом. Такой способ является самым приемлемым с точки зрения эстетики. Патрубки обратки и подачи находятся снизу и вертикально направлены в пол;

Правильное подключение

Правила установки батарей отопления являются одинаковыми для всех типов нагревательных элементов, будь то чугунные, биметаллические или алюминиевые радиаторы.

Чтобы обеспечить нормальную циркуляцию воздуха и теплообмен, требуется четкое соблюдение допустимых расстояний:

• Для необходимой циркуляции воздушных масс нужно сделать расстояние около пяти — десяти сантиметров от верха радиатора до подоконника;
• Зазор между низом батареи и напольным покрытием должен составлять не меньше десяти сантиметров;
• Дистанция между стеной и отопительным прибором должна быть не меньше двух сантиметров и не больше пяти. В том случае, если стена будет оборудоваться отражающей теплоизоляцией, то стандартные кронштейны будут короткими. Для установки батареи нужно купить специальные крепления нужной длинны.

Подсчет секций радиатора

Перед тем как установить батареи отопления нужно определиться с необходимым количеством секций. Эту информацию можно узнать при покупке в магазине или же взять к сведенью правило: при высоте комнаты не больше 2,7 метра одна секция способна обогреть два метра квадратных площади. При подсчете округления выполняются в большую сторону.

Устройство алюминиевого радиатора

Конечно, обогреть утепленный коттедж или угловую комнату панельного дома – это разные задачи. Поэтому вы должны понимать, что подсчет секций это индивидуальный процесс, который строится на характеристиках помещения и отопительных элементов, а цена на отопительные приборы в этих двух случаях будет разная.

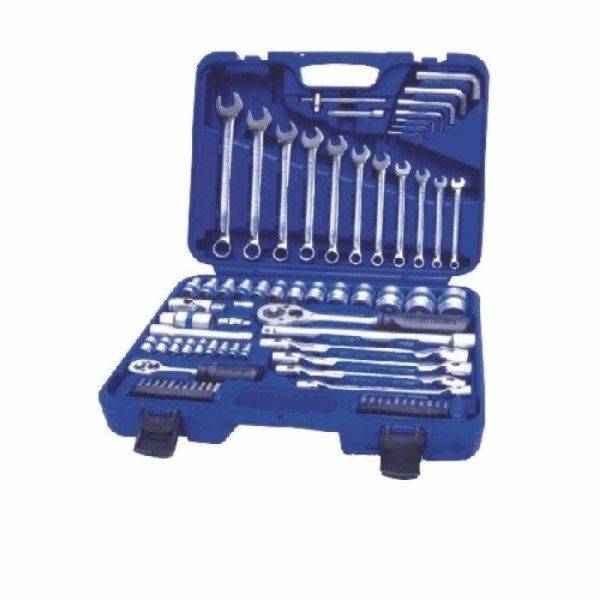

Инструмент для работы

Установка батареи отопления своими руками возможна при наличии необходимого инструмента.

Набор инструментов состоит из:

Важно! Для зачистки поверхностей, которые будут соединяться, не применяйте напильник или наждак. Это может повлечь за собой плохую герметизацию

Установка батареи

Установить батарею отопления можно придерживаясь следующих шагов:

• Если выполняется замена старых отопительных приборов на новые, то в начале нужно выполнить демонтаж старых. Для этого нужно слить воду из системы отопления, если вы живете в многоквартирном доме, то вам нужно обратиться в ЖЕК;
• Выполняется разметка под крепления новых радиаторов;
• Устанавливается кронштейн и навешивается батарея с регулятором. Установив кронштейн, убедитесь, что он надежно закреплен и выдержит вес батареи, для этого надавите на него всем своим весом;
• Монтаж запорной арматуры и подключение трубопроводов отопления. При установке запорной арматуры проявите максимум внимания, чтобы резьбовые соединения были надежны.

Заключение

Надеемся, что после прочтения этой статьи вы получили необходимый набор знаний и теперь понимаете, как правильно установить батарею отопления в вашем доме. Соблюдая правила и советы, приведенные в этой статье, вы сделаете процесс установки безопасным и качественным.

Особенности подключения радиатора в однотрубной отопительной системе

Понятие «однотрубная схема» красноречиво говорит о себе – подведение исключает параллельный монтаж. Выбор схем обусловлен многими факторами, но это не влияет на эффективность подачи тепла.

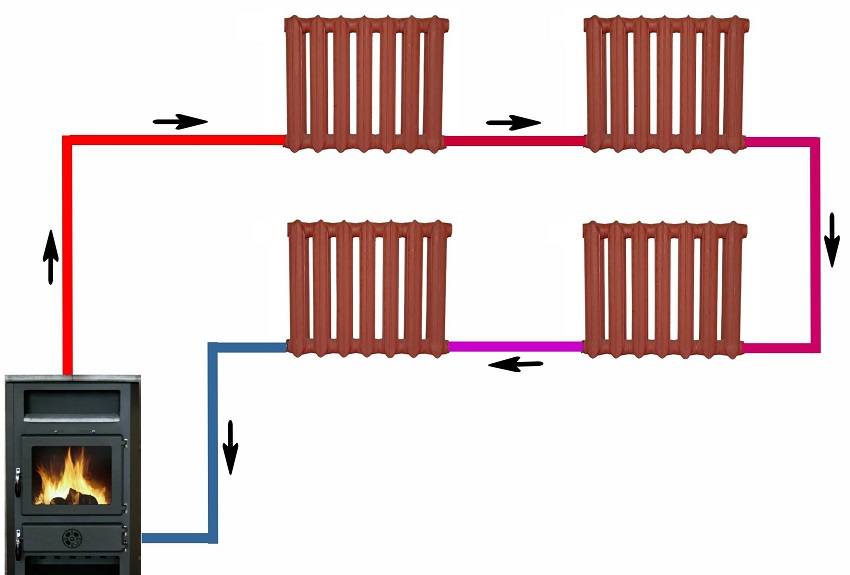

Схема однотрубной системы отопления

Обеспечение теплом в однотрубном контуре осуществляется по-разному. Например, в последовательном подсоединении батарей отопления труба переходит из одного отопительного прибора в последующий, замыкая контур на котле. Или уходит в стояк центрального отопления, где вода снова прогревается. Простой монтаж – единственный плюс, но к котлу возвращается почти холодный теплоноситель, которого недостаточно для обогрева домов большой площади и удаления от котла на большом расстоянии.

Некоторые отопительные приборы продуманы с учетом того, что разные входы и выходы предназначены под вход и отведение теплоносителя. Это должно быть описано в технической документации

Тогда по-разному будет распределяться подаваемая струя, создавая обратный ток или распыление внутри емкости радиатора.В некоторых случаях это не так важно, например, при седельном (нижнем) подсоединении. Седельное подсоединение в однотрубных схемах – хорошая возможность отключать каждый тепловой блок по отдельности

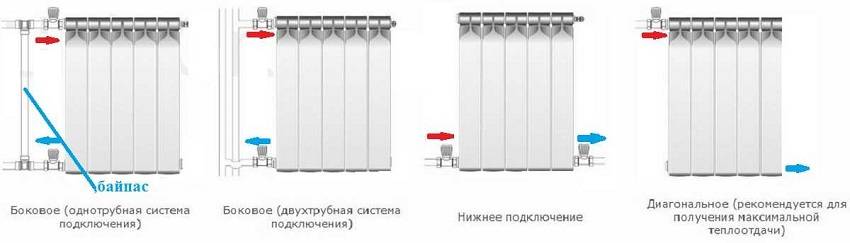

Способы подсоединения радиаторов отопления

Хорошо, когда в описании к модели есть рисунок, наглядно поясняющий, как подключается данный тепловой блок. Рекомендуется перед покупкой батареи уточнить правила монтажа и  все нюансы относительно рекомендаций способа подсоединения:

• нижний;
• боковой;
• диагональный.

При двухтрубной схеме подающая теплоноситель трубы и «обратка» функционируют отдельно. Основная труба проходит сбоку от радиатора, нижний фрагмент служит только для возврата. Так эффективнее в плане эксплуатации, но предполагаются двойные затраты при монтаже. Способы подсоединения труб примерно такие же, но для монтажа лучше использовать схемы, чтобы не запутаться.

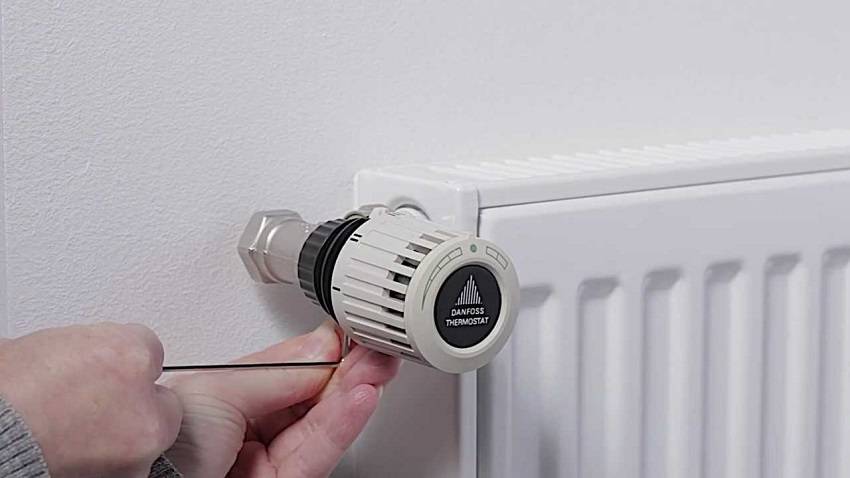

Терморегулирующий вентиль дает возможность экономить тепло

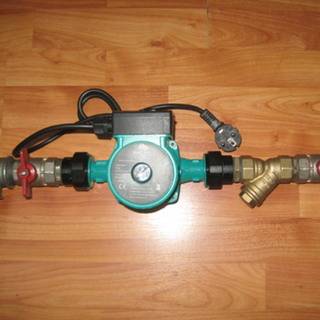

Правильный монтаж и установка циркуляционного насоса системы отопления

Насос выбирается и устанавливается в зависимости от того, к какому типу циркуляции относится теплосистема. Обычно в загородных домах в систему отопления производится установка насоса с «мокрым» ротором, оснащенного латунным или бронзовым корпусом.

Для монтажа насоса отопления понадобятся:

• насосное оборудование (рекомендуется выбирать такое оборудование, которое идет в комплекте с разъемными соединениями);
• обратный клапан;
• фильтр грубой очистки;
• набор гаечных ключей;
• запорная арматура;
• байпас, диаметр которого соответствует диаметру стояка.

Для правильной установки насоса отопления необходимо тщательно выбирать место врезки.

Циркуляционный насос устанавливается на выбранном участке трубопровода и обвязывается. В обвязке при монтаже насоса в систему отопления обычно участвуют два запорных крана (с обеих сторон насоса), фильтр грубой очистки и обратный клапан.

В отопительной системе с комбинированной циркуляцией установка циркуляционного насоса для отопления производится аналогично, только к обвязке добавляется байпас и запорный кран, установленный параллельно насосу. Благодаря байпасу система может быть переключена на режим естественной циркуляции.

Для того чтобы насос работал без перебоев, его необходимо правильно установить

Прежде всего, следует обратить внимание на вал: он должен быть расположен горизонтально. При вертикальной установке вала насос потеряет 30 % производительности

Если насос врезается в систему отопления с естественной циркуляцией, то необходимо установить обводную трубу (байпас). Для этого труба разрезается, нарезается резьба, устанавливается шаровой кран и система соединяется посредством муфты и контргайки. Перед насосом ставится фильтр, а с обеих сторон — шаровые краны, чтобы можно было в любой момент отсоединить насос от системы.

Еще один нюанс монтажа циркуляционного насоса для отопления — устройство следует ставить перед котлом, а не после него. В этом случае теплоноситель будет выталкиваться в котел, что продлит срок службы насоса. Кроме того, в верхней части котла часто собирается воздух, и если вмонтировать насос на подаче, он будет вытягивать теплоноситель. За счет этого может образоваться вакуум, и котел закипит.

После установки насоса, систему отопления можно заполнять водой. На крышке корпуса насоса открывается центральный винт для удаления воздуха. Если из отверстий проступит вода — весь воздух успешно удален. В случае если система не наполнена водой и в ней есть воздух, включать насос не следует.

Дополнительный насос в системе отопления дома: нужен ли и где ставить

Одним из основных видов оборудования, которое применяется в отопительной системе частного дома, считается циркуляционный насос. Этот прибор позволяет более эффективно транспортировать теплоноситель по системе, что будет способствовать равномерному прогреву помещений. В нашей статье опишем, зачем нужен дополнительный насос в системе отопления дома, ознакомимся со схемой и местом его установки, использованием в системе Тёплый пол.

Нужен ли, и в каких случаях

Многих владельцев загородной недвижимости, а особенно двухэтажных домов, интересует вопрос об установке дополнительного циркуляционного насоса в систему отопления. К такому выводу они приходят после неравномерного прогрева радиаторов в помещениях при условии, что котёл имеет достаточную мощность. Если разница температуры котла и теплоносителя в трубопроводах превышает 20 градусов, то необходимо будет удалить воздушные пробки или поставить имеющейся насос на повышенную скорость.

Установка дополнительного насосного оборудования необходима в следующих случаях:

• При добавлении дополнительного контура в отопительную систему, а особенно, когда длина труб превышает 80 метров;
• Для равномерного перемещения теплоносителя в трубопроводах.

Перед установкой дополнительного насоса отбалансируйте систему отопления при помощи балансировочных клапанов

Дополнительный насос в отопительной системе может и не понадобиться, если она сбалансирована при помощи балансировочно-регулировочных клапанов, поэтому перед покупкой дополнительного оборудования спустите воздух с батарей и долейте воды в систему. Если всё работает нормально, то в установке дополнительного насоса нет смысла.

Где ставить

В автономной отопительной системе частного дома рекомендовано устанавливать циркуляционные насосы с мокрым ротором, которые вращаются без использования специальных смазочных материалов. Охладителем и смазочным элементом здесь выступает теплоноситель. При монтаже подобного прибора необходимо учитывать следующие правила:

• Вал насоса должен находиться в горизонтальном положении по отношению к поверхности пола;
• Движение потока воды в системе должно совпадать с направлением стрелки на приборе;
• Для предотвращения попадания жидкости на клеммы насоса, коробка должна устанавливаться на верхней или боковой части оборудования.

Правильная установка дополнительного насоса в систему отопления дома

По мнению некоторых пользователей, насос лучше устанавливать на обратном трубопроводе. Здесь температура теплоносителя минимальна, что повысит срок эксплуатации прибора, но не все эксперты согласны с этим утверждением. Дело в том, что насос рассчитан на эксплуатацию в среде теплоносителя, температура которого может достигать 110 градусов.

Схема установки

На практике применяются две схемы установки циркуляционного насоса в однотрубной и двухтрубной системе отопления. Перед проведением монтажных работ необходимо внимательно изучить прилагаемую инструкцию. На подготовительной стадии работ сливают воду с системы и очищают трубы от загрязнений методом дополнительной прокачки жидкости. Насос устанавливают по прилагаемой схеме, затем заливают в контур теплоноситель и включают агрегат.

Как мы уже говорили, насос лучше всего устанавливать на обратке при помощи отвода или как его ещё называют, байпаса. Такое приспособление необходимо для перекрытия воды и замены насоса в случае поломки. Диаметр отводной трубы должен быть меньше, чем у центрального трубопровода.

Схема монтажа дополнительного насоса в систему отопления

На каждом из краёв байпаса перед входом и после выхода из насоса устанавливают краны для аварийного перекрытия теплоносителя. На центральной магистрали устанавливают ещё один кран для направления потока жидкости через насос. Перед входом в подкачивающее оборудование закрепляют специальный фильтр, который будет скапливать вредные частицы, находящиеся в воде.

С тёплым полом

Схема установки насоса в системе «Теплый пол»

Во время заполнения системы теплоносителем не всегда есть возможность избавиться от присутствующего здесь воздуха. Скопившиеся газы часто блокируют перемещение жидкости, при этом не каждый из коллекторов может использоваться в качестве спускного клапана. Для решения подобной проблемы в циркуляционном насосе есть специальный выпускной вентиль, выполненный в виде диска.

Для спускания скопившихся газов нужно провернуть эту деталь отвёрткой против движения часовой стрелки. После подачи воды со щели, диск закручивают и опять запускают насос. Подобную процедуру повторяют несколько раз подряд.

Процесс сборки радиатора

1. Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
2. У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
4. Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой – для левой резьбы. Направление намотки – от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
5. Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
6. Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
7. Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.

Установка предохранительного клапана

Поэтому-то в конструкции и следует предусмотреть защиту в виде аварийного клапана.

Ошибка №12
Не ставьте стандартный взрывной клапан, как на бойлерах.

Вам нужен прибор с давлением срабатывания в 3 бара.

Рабочее давление стандартной чугунной батареи в центральной системе отопления – около 9 атмосфер (1бар=1атм). В нашей закрытой батарее в нормальном режиме обогрева оно будет не более 1,0-1,5 бар.

Для измерения давления, вместо одной из заглушек можно поставить небольшой манометр.

Вы в режиме реального времени сможете контролировать работу своей отопительной системы.

Ошибка №13
Нельзя направлять “подрывной” клапан в сторону стены, где стоит розетка с вилкой.

Для того, чтобы с него периодически не капала жидкость, предохранительный клапан можно перевернуть к верху. В этом случае будет преобладать высвобождение газов, а не воды.

Варианты подсоединения отопительных систем

Кроме выбора самого радиатора, при установке вам также будет необходимо решить, каким образом подключить его к централизованной сети. Вам доступно несколько различных вариантов, каждый из которых имеет свою сферу использования:

Диагональное подключение. Данная схема является лучшим выбором для длинных многосекционных батарей отопления. Ее отличает то, что подводящая воду труба крепится к патрубку сверху с одного края радиатора, отводящая же — к нижнему патрубку с другой стороны. Среди недостатков такой системы можно назвать тяжелый ремонт в случае неполадок: схема не подразумевает снятие батареи без полного отключения отопления.

Варианты подключения радиаторов

Важно! При подаче воды снизу, вы потеряете около 10% возможного тепла

Нижнее подключение

Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

• Нижнее подключение. Данная схема разводки выглядит наиболее незаметно. Применяется, если трубы расположены внутри пола или скрыты под плинтусами. Патрубки подачи и отводки направлены перпендикулярно к поверхности пола. Главный недостаток состоит в том, что данная система предполагает наибольшее возможное количество потери тепла.
• Боковое одностороннее подключение. Является наиболее распространенным и эффективным. Максимальная теплоотдача обеспечивается подключением подводящей трубы сверху, а отводящей — снизу с той же стороны батареи. При инверсии мощность прогрева значительно снижается, поэтому менять трубы местами не рекомендуется.

Важно! При недостаточном прогреве дальних секций батареи, используется удлинитель протока воды. Параллельное подключение

Оно происходит через теплопровод, встроенный в отопительную систему

Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются

Параллельное подключение. Оно происходит через теплопровод, встроенный в отопительную систему. Таким же образом реализуется и отвод. Такая система позволяет заменять батареи, не отключая центральное отопление, однако главным минусом является то, что при недостаточном давлении в системе батареи плохо прогреваются.

Важно! Подключение радиатора отопления своими руками таким способом проводится достаточно сложно, эту работу лучше будет доверить опытным монтажникам. Последовательное подключение

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней

Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы

Последовательное подключение. В этом случае перенос тепла по системе происходит за счет давления воздуха в ней. Лишний воздух спускается при помощи крана Маевского. Главным недостатком такой системы также служит невозможность ремонта без отключения всей отопительной системы.
