Техника безопасности
При самостоятельной установке потолочной люстры необходимо соблюдать следующие правила безопасности:
- в первую очередь частный дом либо квартиру нужно полностью обесточить, выключив рубильники на распределительном щите;
- после обесточивания помещения обязательно нужно убедиться в отсутствии напряжения на проводке, используя для этого специальную индикаторную отвертку;
- непосредственно при выполнении монтажных работ обязательно стоит убедиться в заземлении электропроводки;
- фиксацию крепежных элементов нужно осуществлять очень аккуратно, чтобы не повредить изоляцию проводки.
Сегодня фиксацию потолочных люстр можно выполнять тремя разными способами: на монтажную планку, анкерный крюк либо обжимной подвес. Выбор способа крепления зависит от веса прибора освещения, рекомендаций производителя изделия, параметров помещения и потолочной конструкции. Но независимо от выбранного варианта, монтажные работы нужно выполнять, четко соблюдая правила техники безопасности при работе с электрооборудованием.
Техника безопасности
Электромонтажные работы опасны, ведь оголенные кабеля способны причинить вред здоровью
Важно исключить все опасности, прежде чем приступить к работе. Правила:
- Проводить работы нужно днем, когда хватает естественного света.
- Подготовить необходимые инструменты, чтобы в процессе на их поиск не отвлекаться.
- Прежде чем проводить монтаж – отключите питание на тех кабелях, с которыми предстоит работать.
- На кабелях, что идут от потолка проверить неоновым индикатором напряжение. Если лампочка на нем не светится, то все в порядке, разрешается приступать к подключению.
- Оптимально осуществлять соединение кабелей с использованием клеммных колодок.
- Требуется сделать заземление.
- После покупки новой люстры необходимо ее разобрать и убедиться, что все винты в патроне и на клеммных колодках хорошо затянуты. Плохие контакты всегда будут подгорать.
Полезные советы
- Перед началом работ по закреплению светильника все легко повреждаемые и бьющиеся декоративные элементы нужно демонтировать, оставив один каркас.
- Габариты монтажного крюка должны позволять декоративному колпаку полностью скрывать его после установки люстры, что нужно продумать заранее – до его покупки.
- При подвешивании тяжелой люстры необходима помощь напарника, а в качестве ее крепления использовать анкеры-болты.
- Диаметр отверстия в потолке под установку анкеров и дюбелей должны быть сопоставимы, так чтобы крепежные элементы можно было установить как можно более полотно.
- Если по завершении монтажа люстра не включается, значит, были перепутаны провода. Изменить ситуацию может переподключение – нужно поменять два провода местами.
Монтаж люстры на крюке
В некоторых квартирах он установлен во время строительства здания, но чаще приходится делать самостоятельно. Перед закреплением осветительного прибора на потолок, измерьте глубину декоративного колпака основания. Подвесной элемент должен полностью скрываться.

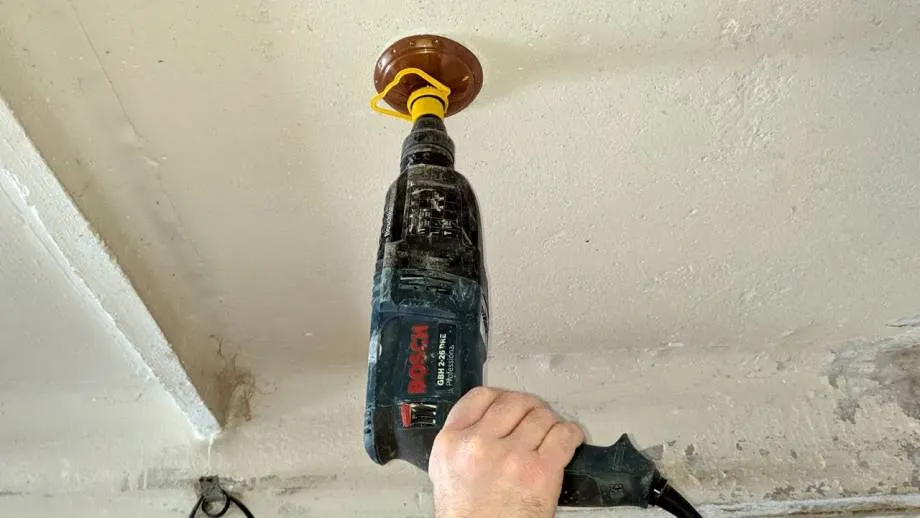

Диаметр сверла подбирайте с таким расчетом, чтобы дюбель и анкер входили в просверленное отверстие очень плотно. Вкрученный крепеж немного распирает капсулу из пластика или металла, и установленный элемент держится надежно. Если выбран крюк с дюбелем, то его винтовую часть закрутите до упора в пластиковую капсулу. При монтаже анкерного болта полностью затяните гайку в основании.
Проверьте надежность крепления грузом, соответствующим по тяжести светильнику. Если люстра небольшая, то лучше приложите к крепежу усилие, потянув вниз и попытавшись раскачать в гнезде. Проверка, произведенная перед навешиванием люстры, предотвращает неприятные сюрпризы во время эксплуатации.
На закрепленный крюк наденьте петлю на конце штока светильника. Используя электротехнические колодки из пластика, соедините силовой кабель и провода люстры
Примите во внимание, что заземление обычно желто-зеленого цвета, полосатое, а концы «фаза» и «ноль» однотонные. После подключения проверьте правильность соединения, вкрутив на штатные места лампы и нажав на рубильник
Если прибор не работает, возможно, заземление перепутано с одним из рабочих концов.
Устранив неисправность, провода и крюк подвеса скройте внутри декоративного колпака и зафиксируйте на штоке.
Подготовка: прозвонка и определение фаз на потолке
Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.
Провод заземления
Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.
Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.
Ищем фазы и ноль
С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.
Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.
Прозвонка проводов на потолке темтером
Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.
Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.
Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.
Как вешать на крюк: пошаговая инструкция
Рассмотрим, как повесить люстру с помощью крюка на бетонный потолок, соблюдая последовательность монтажных этапов – выбор и установка крюка в соответствии с типом потолочной поверхности, установка самого светильника и подсоединение проводки.
Установка крепления, если его нет
В некоторых квартирах нет потолочного крюка, и это не представляет особой проблемы – его можно купить в строительном магазине. При этом на выбор покупателю предлагают несколько вариантов:
- Крюк с резьбой (под дюбель).

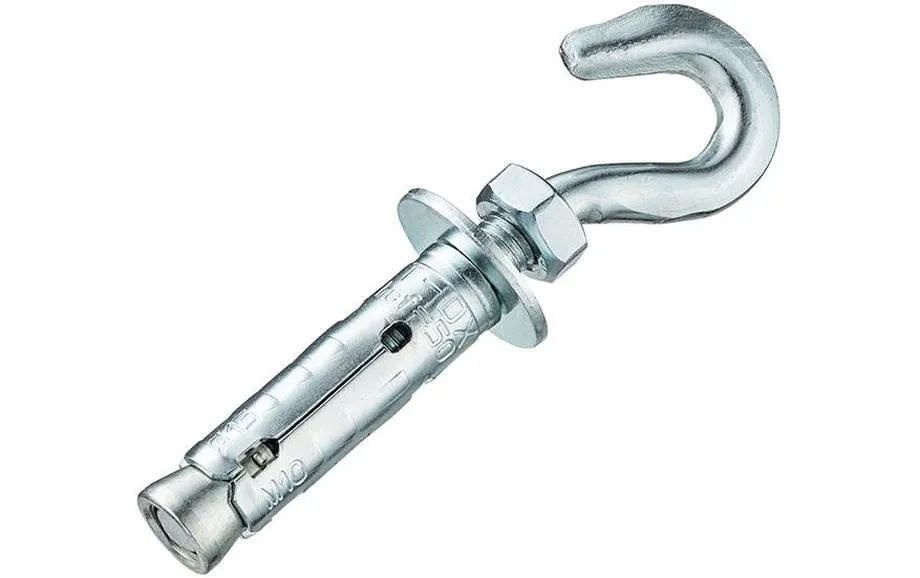

- Крюк-анкер (анкерный болт).
- Крюк с расширительными элементами (для крепления на подвесной потолок).
Установка любого варианта крюка – дело не сложное, но технически ответственное. Для начала необходимо просверлить отверстие соответствующего диаметра. Далее если предполагается установить люстру весом до 5 кг, можно вбить дюбель и вкрутить в него крюк с резьбой. Если же светильник более тяжелый, лучше использовать анкерный механизм. Его установка также не отличается большой сложностью. Необходимо вставить анкер в отверстие на всю длину и начать прокручивать до полного затягивания расширительных элементов.
Монтаж светильника
Когда крюк установлен и проверен на надежность, начинают монтаж светильника. Для этого люстру нужно полностью собрать. Однако по возможности все лампы, стеклянные и другие хрупкие элементы отсоединяют. Далее люстру вешают на крюк и соединяют провода. Если жилы заземления не задействуются, их изолируют и аккуратно укладывают под декоративную панель.
Затем крепится с помощью винтов или уплотнительных прокладок и сама декоративная чаша, таким образом, чтобы зазор до потолка оставался по возможности минимальным. После монтажа на светильник навешиваются все недостающие элементы и вкручиваются лампочки в патроны. По завершении проверяется с помощью выключателя работа люстры.
Подключение проводов и заземление
Чтобы правильно соединить провода люстры и электросети, необходимо точно установить, где подходит фаза, ноль и земля. Как правило, в инструкции, прилагаемой к светильнику, есть информация и соответствующая маркировка по различению проводки. Если проводка в доме монтировалась без хозяина, но при этом использовалась стандартная цветовая маркировка, то найти нужный провод можно по цвету:
- Фаза передается по белому, черному, красному, зеленому и серому проводу.
- Ноль – это традиционно синий проводник.
- Земля – желто-зеленый.
Три провода, то есть включая заземляющий проводник, обычно имеются в металлических светильниках. Каждый провод необходимо соединять по схеме и маркировке, предлагаемой инструкций к конкретному светильнику. Все соединенные провода в дальнейшем закрывается декоративной панелью люстры.
Список источников
- sc-stroy.ru
- ZnatokPotolka.ru
- ingener-pto.ru
- valis-mebel.ru
- 220.guru
- vse-elektrichestvo.ru
Как поменять люстру на натяжном потолке
Рано или поздно любая вещь в домашнем обиходе приходит в негодность или просто перестает нравиться. Обычная люстра в гостиной или спальне элементарно может надоесть и перед хозяином квартиры встает насущный вопрос: как поменять люстру на натяжном потолке своими силами.
Первым делом отключите электроэнергию от потолочного светильника.
Снимая старый, отслуживший свой срок осветительный прибор стоит обратить внимание на устройство закрепительной арматуры. Вариантов крепления может быть только два – это обычный монтажный крюк, надежно вкрученный или вцементированный в плиту перекрытия или монтажная планка на двух или четырех шурупах
Сняв старый осветительный прибор, монтажник получает доступ к крепежной конструкции. Если в качестве элемента для подвески был использован стационарный потолочный крюк, то под люстрой обнаружится уже установленное одинарное кольцо, которое удерживает натяжной потолок на положенном месте. При наличии же планки под осветительным прибором могут быть расположены два монтажных кольца с уже готовыми местами для ввинчивания установочных шурупов.
Если в новом приборе использован такой же способ крепление, как и в старом, то потребуется лишь отсоединить токоподводящие провода и просто вывесить новый светильник на место старого.
Разновидности подвесных светильников
По типу монтажа
•Точечный. Шнур присоединяется к потолку в одной точке.
•Линейный. Место крюка занимает прямоугольная платформа. С неё свисает сразу несколько ламп или подвесной линейный (профильный) светильник.
•Круговой. Если вам нужно повесить тяжёлую подвесную люстру или светильник с множеством проводов, желательно использовать круглую планку.
•Одиночные. Самые простые модели, которые отлично подходят для зонирования. Если вам нужно выделить обеденный стол на кухне или мягкий уголок в гостиной, пара подвесных точечных светильников станет лучшим решением.
•Парные. Двумя плафонами, закреплёнными на одной штанге, тоже можно осветить отдельный сегмент пространства. Также они неплохо выглядят в небольших помещениях — прихожей или ванной.
•Трёх- и пятирожковые. Это своего рода золотая середина, которая будет уместна в большинстве комнат. Если вы хотите обеспечить нормальное освещение, а заодно добавить изящный штрих, выбирайте эти модели.
•Многоярусные. Вариант, который понравится ценителям роскоши и необычных дизайнерских ходов. Удачнее всего такие подвесные люстры смотрятся в просторных интерьерах, оформленных в духе классики. Однако их можно обыграть и в модной «чердачной» обстановке.
•Металл. Самый распространённый материал. Прочная износостойкая сталь или алюминий прослужат вам долгие годы.
•Стекло. Стеклянные плафоны хрупкие, но этот недостаток с лихвой компенсируется изысканным внешним видом.
•Текстиль. Изделия из ткани не всегда бывают долговечны. Зато это отличный способ наполнить интерьер уютом.
По источнику света
•Лампы накаливания. Подвесной светильник с лампой Ильича — несколько устаревшее решение. Тем не менее оно порадует вас ярким светом и невысокой ценой.
•Люминесцентные. Их плюсы — отличная световая отдача, экономичность, долгий срок службы. При этом они нередко утомляют глаза мерцанием.
•Светодиодные. Подвесные светодиодные (LED) светильники считаются самыми современными. Они могут проработать до 50 000 часов без замены лампочки.
Доступные типы креплений
Пару десятилетий назад потолочные светильники устанавливались одним-единственным образом: их вещали на крюк. Теперь же вопрос, как крепить люстру к потолку, имеет три ответа. Кроме анкерного крюка (в разных вариантах) для установки используют монтажную планку, но варианты далеко не равнозначные.
Место подвеса – анкерный крюк
В многоквартирных домах старой постройки чаще всего установлен именно анкерный крюк, или, точнее, анкерный болт с головкой в виде крюка. Это проверенная временем и потому популярная разновидность крепления, обладающая следующими возможностями:
- Изготавливается из металла, поэтому подходит для монтажа тяжеловесных светильников (до 7 кг).
- Работать с ним проще всего, достаточно подвесить потолочное украшение на крюк и соединить между собой провода. На люстре должна быть специальная петля для подвешивания.
- Кроме простого монтажа преимуществом анкерного крюка является возможность периодически снимать и вешать люстру. Анкер – удобная основа для крепления гибких элементов (каната или троса).
- До того, как повесить потолочную люстру, необходимо проверить прочность крепления. Для этого на крюк подвешивают груз того же веса, и прикладывают к нему дозированное усилие. Правильно закрепленный крюк с запасом выдерживает вес самой тяжелой люстры.
- Если крепеж установлен с нарушениями, он начинает шататься, а в итоге может выпасть. Не стоит дожидаться катастрофы, его нужно немедленно заменить.
- Монтажная арматура имеет неаккуратный вид, что плохо сказывается на впечатлении от интерьера. Поэтому место соединения скрывают под декоративным колпаком.
- Для резьбового крюка также сверлится отверстие, в которое вбивают дюбель-анкер; в него вкручивают крюк с резьбой. Резьбовой монтаж выполнить легче, но он отличается меньшей надежностью и подходит лишь для небольших по весу светильников (до 3-4 кг).
Иногда, просверливая монтажное отверстие, исполнитель попадает в пуансон (полости внутри перекрытия, расположенные с определенным шагом). В такой ситуации нагрузка будет приходиться только на половину анкера, что приведет к снижению надежности. Придется отступить немного в сторону и сделать новое отверстие, а старое замаскировать, например, шпатлевкой.
Поджимной подвес
В строениях с пустотами в бетонном перекрытии оптимальным вариантом станет поджимной подвес. У этой крепежной детали имеется распорка. Она расходится в стороны после фиксации детали в отверстии, тем самым надежно удерживая осветительный прибор.

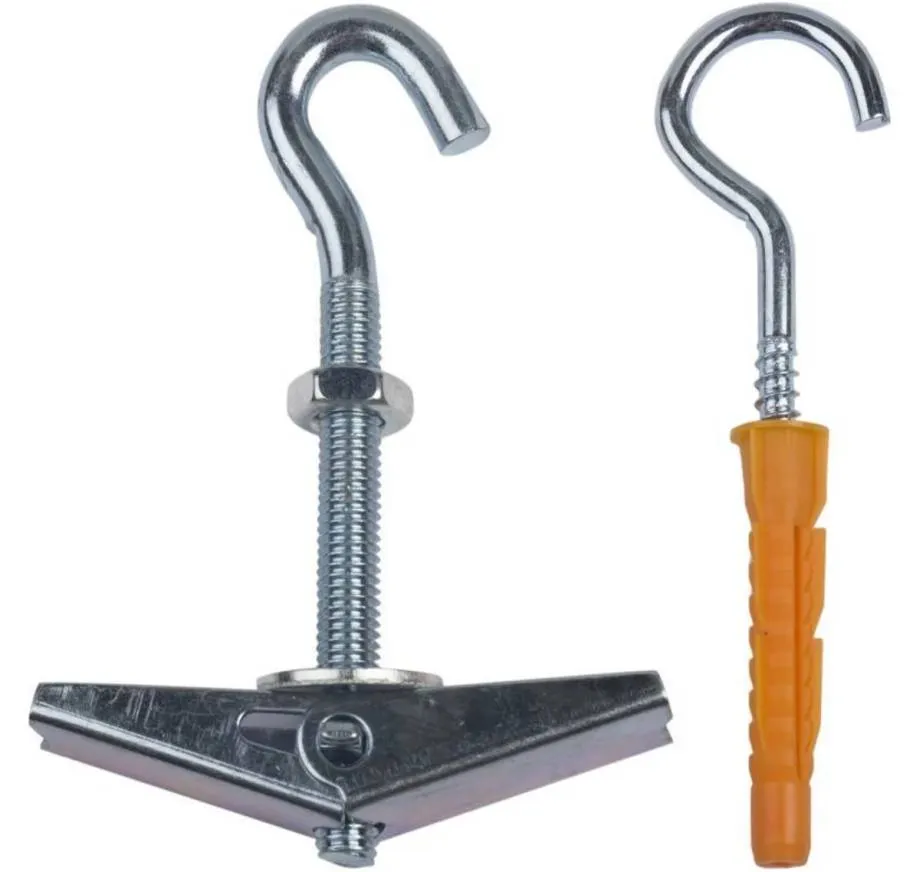

Поджимной механизм называют бабочкой. Чтобы закрепить подвес, его вставляют между плитами, механизм разжимается (внутри, между плитами) и таким образом создает точки опоры. По надежности поджимной подвес несколько уступает анкерному крюку, но люстры весом до 6-7 кг выдерживает без проблем.
Особенности монтажной планки (кронштейна)
Монтажная планка (можно встретить название: накладная планка) – еще один способ крепления люстры к потолку из бетона. Чаще всего планку выбирают для фиксации на потолок из гипсокартона; для бетона ее применяют в двух случаях:
- Ели по какой-то причине вы не можете установить крюк или подвес.
- Осветительный прибор, который вы собираетесь подвесить, предусматривает именно этот тип крепления. Как правило, планка идет в комплекте с таким светильником.
Особенности потолочных светильников для низких потолков
Первое, что бросается в глаза при близком знакомстве с люстрами, это практически полное отсутствие штанги или кронштейн-подвеса, на котором крепится вся арматура, плафоны и декоративные элементы. Рожки, если таковые имеются, собираются не в центре на подвесе, а практически под потолком. Обычно люстры для низких потолков, фото, представляют собой почти плоскую “звезду” или “спираль”, распластавшуюся практически под самым потолочным перекрытием.
Практически все системы освещения для низких потолков, независимо, светильник это, люстра или панель, имеют одни и те же особенности устройства:
- Плоская конструкция, основная часть элементов каркаса расположена практически в одной плоcкости. Люстра для низкого потолка выполняется почти плоской, вместо стандартных рожков применяется множественное крепление ламп;
- Вместо пары-тройки крупных плафонов используется несколько десятков маленьких фонариков, в результате светоотдача и размер светового пятна увеличиваются в несколько раз по сравнению со стандартной конструкцией;
- Основная часть светового потока направляется либо вверх, либо в стороны. В этом случае свет отражается от перекрытия и боковых элементов, в результате происходит более равномерное рассеивание потока.
Важно! Светильник и люстры в условиях низких потолков практически всегда используются либо в комплекте с точечными светильниками, либо c настенными бра. Делается это вынужденно, так как слишком высокое положение источника света приводит к появлению на периферии слабо освещенных участков, так называемых темных углов. Несколько встроенных точечных фонариков, особенно, если потолок выполнен по двухярусной схеме, дают возможность более-менее выровнять уровень освещенности
Несколько встроенных точечных фонариков, особенно, если потолок выполнен по двухярусной схеме, дают возможность более-менее выровнять уровень освещенности
Делается это вынужденно, так как слишком высокое положение источника света приводит к появлению на периферии слабо освещенных участков, так называемых темных углов. Несколько встроенных точечных фонариков, особенно, если потолок выполнен по двухярусной схеме, дают возможность более-менее выровнять уровень освещенности.
Монтаж с помощью крепежной планки
Перед тем как крепить люстру к потолку с помощью крепежной планки, ее необходимо:
- примерить на то место, где она предположительно будет висеть. При этом декоративные составляющие светильника, закрывающие место крепления и провода, должны плотно прилегать к потолку;
- если это центр комнаты, где располагается смонтированный крюк, то его нужно загнуть, но не срезать. Возможно в будущем, при последующей замене светильников, он еще пригодится.
Примеряем планку на будущую позицию
- производится разметка под крепления планки. Для этого планку прикладывают к потолку и обводят карандашом так, чтобы прикрепляемые элементы не мешали подключению к электросети. Намечают места сверления. В просверленные отверстия аккуратно вбиваются пластиковые дюбеля. Пластик должен быть ребристым, что помешает ему со временем расшататься и начать вываливаться из гнезда;
- при помощи шурупов или саморезов крепежную планку приделывают к потолку.
Крепим планку и загибаем крюк (возможно он еще пригодится в будущем)
после монтажа соединительных проводов, чашу или другой декоративный элемент прикладывают к установленной планке, совмещая соединительные отверстия.
Соединяем провода
скручивают всю конструкцию декоративными гайками, после чего можно вкрутить лампочки и установить плафоны или другие составляющие светильника.
Окончание работы – готовая люстра в интерьере
Стоит отметить, что повесить люстру к потолку одному бывает сложно. Для подсоединения проводов нужны еще одни руки. Поэтому при подключении светильника к электросети один человек держит люстру, другой занимается проводами.
В случае установки натяжных потолков, основание для крепления планки необходимо установить заранее. Это может быть обычный деревянный брусок, необходимой толщины, который до монтажа полотна, крепится к потолочному перекрытию, а затем на него монтируется планка.
Брусок под натяжной потолок
Необходимо рассмотреть как правильно установить осветительный прибор на потолок из гипсокартона. Уже было отмечено, что при малом весе люстры ее можно закрепить прямо на листы. При более массивном варианте светильника нужно заранее озаботиться о дополнительной подложке в виде бруска или металлического профиля, на который будет крепиться монтажная планка.
Правильно повесить люстру на крестовину или двутавровую платформу можно тем же способом, что и в случае с монтажной планкой. Стоит учесть, что этот вариант предусматривает тяжелые светильники, поэтому нужно брать дюбеля и саморезы большей длины и диаметра.
Смонтировать люстру на потолке своими руками можно без проблем, главное, подготовить необходимый материал и инструмент, изучить прилагаемые инструкции по подключению и постоянно иметь помощника.
Видео инструкция по монтажу люстры на планку
Несмотря на кажущуюся сложность, закрепить люстру на бетонном потолке можно самостоятельно, без помощи специалистов. Все, что для этого нужно – выбрать подходящий способ крепления, подготовить необходимые инструменты и выполнить монтаж, не забывая о соблюдении техники безопасности при работе с электропроводкой.
Как повесить люстру с планкой
Почти все современные люстры крепятся при помощи планки. Она представляет собой полоску металла, которая закрепляется на потолке саморезами. Чтобы крепление было надежным, нужно в потолочном перекрытии просверлить два отверстия. В отверстия забиваются пластмассовые чопики, к которым саморезами крепится планка. Саморезы, входя в чопики, расширяют их, отчего такое крепление становиться еще надежнее.
Фото: крепление люстры с помощью планки
После того как планка закреплена на потолке, необходимо подключить к люстре провода. Тут лучше воспользоваться услугами помощника, который будет держать изделие. Хотя, можно временно подвесить люстру на каком-то расстоянии от потолка при помощи крепкой и тонкой капроновой веревки. А подключив провода, перевесить ее так, как она должна висеть. В этом случае всю работу может сделать и один человек.
Всегда нужно использовать стремянку для такой работы. Не нужно ставить друг на друга табуретки, стол и т. д. Это опасно для вашего здоровья.
Крепления проводов может быть разным. На современных изделиях, на концах проводов иногда делаются специальные муфты. Провода, которые выходят из потолка, вставляются в эти муфты и закрепляются болтиком. Если же муфт нет, тогда концы проводки и провода люстры просто скручиваются между собой. Именно скручиваются. Нельзя соединять провода просто делая на их концах крючки, так как соединение должно быть прочным.
Фото: соединения проводов с помощью клеммника
Все изолируется при помощи качественной изоляционной ленты. Если провода медные, состоящие из многих жил, тогда перед соединением все жилы нужно скрутить между собой. Разумеется, что концы проводов предварительно нужно очистить от изоляции.
На современных люстрах на концах проводов имеются специальные муфты для соединения: достаточно просто отжать пружину кнопкой или рычажком, вставить провод и всё!
После того как провода скреплены и заизолированы, нужно поднять люстру и повесить ее на планку. Обычно, с этим не возникает никаких сложностей. У каждой люстры имеется декоративный кожух, при помощи которого можно закрыть концы проводов. Эта работа облегчается тогда, когда при штроблении, в том месте, где будет висеть люстра, предусмотреть дополнительное углубление.
Крепление к натяжному потолку
Крепление на подвесном потолке
При устройстве натяжного потолка следует заранее позаботиться о том, какая люстра или светильник будет на потолке, и какое крепление под осветительный прибор нужно использовать
Это важно принять к сведению, потому что натянутый материал не является основой для крепления, и если нарушится целостность пленки, полотно просто разорвется
Как правильно выбирать люстру
Какую выбрать люстру
Важно уделить внимание выбору люстры, чтобы она не испортила дорогостоящее покрытие потолка. При этом нужно учесть, какие будут использоваться лампы. Например, люстру лучше приобретать с энергосберегающими лампами, так как в процессе работы они меньше нагреваются
Например, люстру лучше приобретать с энергосберегающими лампами, так как в процессе работы они меньше нагреваются
Например, люстру лучше приобретать с энергосберегающими лампами, так как в процессе работы они меньше нагреваются
Если будут использоваться галогеновые или лампы накаливания, то они должны быть спрятаны в плафон и никак не направлены на потолок, а в сторону
Например, люстру лучше приобретать с энергосберегающими лампами, так как в процессе работы они меньше нагреваются. Если будут использоваться галогеновые или лампы накаливания, то они должны быть спрятаны в плафон и никак не направлены на потолок, а в сторону.
Также нужно убедиться, что основание осветительного прибора, которое закрывает крепеж, без острых краев и не порвет пленку.
Крепим к натяжному потолку
Монтаж люстры на натяжной потолок
Самый распространенный и надежный способ монтажа – это крепление с помощью крюка. Но этот метод пригоден только для подвесных люстр.
- если основание под натяжной потолок – железобетонные плиты, и крюк уже установлен строителями, то нужно определить, на достаточной ли высоте он установлен;
- если расположение крюка может не устраивать, то, используя дюбель или анкер можно самому установить крюк, срезав болгаркой старый крепеж;
- еще один способ – в том месте, где в натяжном потолке будет отверстие для монтажа, устанавливается деревянная закладная, и непосредственно к ней крепится крюк.
Нужно знать, на каком расстоянии от основного потолка будет находиться натяжной потолок, и также вывести концы электрического провода к месту монтажа.
После того как полотно натяжного потолка натянуто, там, где расположен крюк, нужно приклеить термокольцо, внутри которого вырезается отверстие для вывода проводов, а затем производится крепление люстры. Это происходит таким образом: люстру необходимо подвесить на крюк, соединить провода, а место крепления прикрыть колпаком осветительного прибора.
В комплект большинства осветительных приборов входит специальный крепеж – металлический профиль с винтами (крепежная планка, о которой упоминалось ранее). Он прикрепляется на основной потолок, а люстра поверх натяжного потолка на винтики при помощи декоративных гаек.
Схема крепления люстры
Еще крепление люстры к натяжному потолку предусматривает монтаж к основному потолку деревянного бруска, длина которого не должна доходить до натяжного потолка практически на 1–2 см. В противном случае брусок будет выступать и со временем может порвать пленку натяжного потолка. Далее, брусок следует прикрепить к потолку с помощью саморезов с дюбелями. И при использовании деревянного бруска также необходимо сделать отверстие, усилив его термокольцом.
Монтажную планку крепят к бруску, не выходя за пределы отверстия. Потом на пластинку прикрепляется основание осветительного прибора. Дальше отверстия основания нужно соединить со шпильками (или винтами) и прикрутить гайками.
Крепление люстры на крестообразную планку
Крепление для люстрыТакой вид крепления предназначен, главным образом для тяжелых люстр, имеющих широкое основание. Из-за того, что монтажные отверстия удалены друг от друга, закрепить люстру в пределах отверстия будет невозможно. Для этого к основному потолку снова крепится в качестве основания деревянный брусок в размер крестовины. В полотне натяжного потолка необходимо аккуратно вырезать пять отверстий и усилить их термокольцами: одно большое отверстие, чтобы вывести электрические провода и подключить питание, а остальные четыре – поменьше. Вместо термоколец небольшого диаметра, где вкручивают саморезы можно использовать кусочки пластика, которые приклеивают на натяжной потолок. Эту процедуру нужно обязательно сделать, иначе пленка там, где проделано отверстие будет рваться.
Когда будут соединены провода, можно вешать люстру на крестовину и фиксировать гайками.
Методика подключения люстры к сети
Вопросы установки рассмотрены и теперь можно приступать к наиболее сложному этапу – созданию электрической системы с выключателями. Обычно люстровый комплект поставляется в готовом состоянии, но иногда приходится делать самостоятельную коррекцию или вовсе переделывать локальную разводку.
Рассмотрим вероятные ситуации с выключателями:
Одноклавишные включатели
Здесь особых непонятных моментов нет. От каждого плафона идёт пара проводов одноцветных или разных (это не критично). По одному шнуру из всех плафонов нужно свести в единый контакт, а другие, во вторую объединённую скрутку. Теперь выводим одно соединение на фазный провод, а второй – на нулевой, которые вместе идут от выключателя.
Двухклавишный выключатель
По сути, такое реле являет собой объединение двух одноклавишных приборов, имеющее три вывода (общий и два отдельных).
Вначале, разберёмся с проводами, которых у нас будет 4: два двухжильных провода от плафонов, трёхжильный от выключателя и двойной от электрощита.
Принцип подключения такой:
— объединяются в одну скрутку по одному проводнику от каждого плафона и нулевой провод от электрощита;
— фазный проводник от щитка соединяется с общим контактом двухклавишного включателя;
— оставшийся провод от каждого плафона подключается к выводу одной из клавиш;
Прозвонка люстры
Если провода в люстре не маркированы, да еще и клеммника нет, то люстру нужно прозвонить. Делается это обычным тестером. ПРОЗВАНИВАТЬ ЛЮСТРУ ЛАМПОЧКОЙ-КОНТРОЛЬКОЙ ОТ СЕТИ 220 В ОПАСНО ДЛЯ ЖИЗНИ!
Для прозвонки во все патроны люстры вворачиваем ОДИНАКОВЫЕ, т.е. одной мощности и марки, лампы накаливания; лучше маломощные, на 15-25 Вт. Лампочки-экономки не годятся, с ними прозвонка ничего не даст.
Схема люстры дана на рисунке. Из нее человеку, знакомому с электротехникой или хотя бы не забывшему школьный закон Ома, видно, что, если сопротивление одной лампочки равно R, то между нулем и ФI будет R; между нулем и ФII – 0,5R, а между фазами – 1,5R. Чтобы вызвонить попарно три провода, нужно шесть измерений.
Работаем с проводами
Проверяем фазировку
Часто при самостоятельной установке прибора освещения возникает вопрос, как не запутаться в проводке и правильно подключить прибор. Поэтому прежде, чем осуществить крепление люстры к потолкам из бетона или поверхности, отделанной другим способом, необходимо осуществить проверку фазировки проводов для нее.
Нулевой провод всегда является общим, а фазные провода подключают к лампам с помощью выключателей.
И ноль, и фазу проверяют индикатором фазы. Внешним видом прибор напоминает отвертку. Во время работы с индикатором, его необходимо зажать средним и указательным пальцами правой руки в специально обозначенном месте. От жала индикатора руки защитит предохранительная манжета.
Во время проверки фазировки большой палец устанавливают на специальную металлическую клемму, расположенную с торцевой части рукоятки индикатора, или специальной кнопки, если у вас электронный прибор, а жалом прикасаются к проводу, являющемуся объектом проверки. Если исследуемый провод оказался фазным, лампочка загорится, или дисплей подсветится специальным символом.
Прежде, чем приступить к проверке, необходимо обесточить электричество и выкрутить пробки. После этого зачистить концы проводов, выходящие из потолка, от защитного покрытия, развести их в стороны, вкрутить пробки, включить выключатель. С целью соблюдения безопасности при работе, под табурет, с которого будет выполняться проверка, подкладывают резиновый коврик. Далее с помощью индикатора находят один или два фазных провода в зависимости от типа выключателя. После этого выключатель отключают, снова делают проверку индикатором, который уже не должен светиться.
Если прибор загорелся, то выключатель переключают в разрыв фазы, а нулевой провод для однополярного выключателя пускают напрямую.
В принципе, работа не сложная, но если у вас отсутствует опыт обращения с проводкой и электричеством, лучше пригласить на помощь профессионала.
Осуществляем прозвонку
Нередко возникают ситуации, когда в комнате гаснет свет, при этом лампочки в светильнике находятся в работоспособном состоянии. В таком случае, приходится прибегать к процессу «прозвонки», а именно – проверять целостность проводников электрического тока и правильность их подключения.
Иная ситуация, когда нужно повесить люстру, а провода, которые выходят на клемму, выполнены в одном цвете или не соответствуют стандартам по маркировке.
Специальный инструмент, при помощи которого делают прозвонку проводов, называют мультимером.
До начала прозвонки нужно выкрутить все лампочки из патронов люстры и сами патроны. Внутри источника света располагаются два контакта:
- нулевой – сбоку;
- фазовый – по центру.
Первый щуп, идущий от мультимера, устанавливают на боковой контакт, вторым касаются проводов, которые выходят из прибора освещения. После того, как мультимер издаст характерный сигнал, провод, результатом соприкосновения с которым стал звук, отмечают маркером. Он будет нулевым.
Следующим этапом находится фаза. Порядок действий будет таким же, как и при поиске нулевого провода. Единственное отличие заключается в том, что устанавливать первый щуп необходимо на центральный контакт. Фаза также отмечается маркером.
Чтобы найти заземляющий провод для люстры, корпус которой состоит из металла, один щуп мультимера ставят на часть корпуса, проводящую ток, а вторым поочередно касаются оголенных концов проводов или контактов на соединительной колодке. Тот провод, при соприкосновении с которым, мультимер издаст характерный звук, будет заземляющим.
Если люстра или светильник оснащены несколькими ступенями освещения, а проводка – только одним фазным проводом, то все провода подключаются к нему с помощью скрутки.
Как видите, здесь нет ничего сложного, тем не менее, данный этап очень важен. Игнорирование этой процедуры и неверное подключение приборов может привести к перегрузке проводки.
