Как подключить вилку к проводу: евровилка и старая вилка

Как подключить электрическую вилку с заземлением

В двухфазной сети может использоваться кабель с тремя жилами, одна из которых является заземлением. Замена вилки с заземлением мало чем отличается от замены вилки с двумя жилами.

Важно не перепутать заземление с нулевым или фазным проводом, для этого в кабеле жилы маркируются цветом. Провод с желто-зеленой окраской и будет заземлением

Фазный и нулевой провод присоединяют к контактам, расположенным в одной плоскости, тогда как заземление подключают к контакту, расположенному под углом 90º к этой плоскости.

При сборке вилки ОБЯЗАТЕЛЬНО фиксируйте провод с помощью прижимной скобы (зажима). Иначе при вытаскивании вилки из розетки всё усилии будет прилагаться на провода, подключенные к штифтам. Это будет приводить к ухудшению контакта в дальнейшем.

Этот контакт может быть штыревым или гнездовым. Часто имеются дополнительные пластины, расположенные по бокам корпуса.

Если касание к нулевому проводу недопустимо, то заземляющий провод не несет никакой угрозы. Поэтому заземляющий контакт, если это штырь, делают длиннее других контактов.

Замена неразборной евровилки

До этого речь шла о разборных вилках, а как поменять вилку на проводе, если вилка литая? В этом случае ничего не остается, как отрезать ненужную вилку и найти ей замену из разборных вилок.

Замена должна быть не меньшего номинала, к тому же она должна подходить к розетке, в которую будет включаться. Весь процесс замены уже подробно описан выше.

Внимание! При зачистке провода лучше использовать специальный инструмент для снятия изоляции, чтобы не повредить жилы. Если такого инструмента нет, изоляцию до конца не надрезают, а отрезаемую часть изоляции поворачивают либо изгибают для ее окончательного отсоединения.. Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение

Используя эту инструкцию по замене электрической вилки, можно избежать ненужных неприятных последствий и получить качественное штепсельное соединение.

Разница между нулем и землей

Некоторые начинающие электрики не знают, каким цветом провод заземления и для чего он вообще нужен. Разберем этот вопрос подробнее. По нулю и фазе протекает электрический ток, поэтому касаться к ним нельзя. Земля же служит для отвода напряжения, если оно пробьет на корпус прибора. Это своеобразная защита, которая в последние годы стала обязательной – некоторые устройства не работают, если их не заземлить.

Если вы не уверены в том, какой из проводов земля, а какой ноль, то воспользуйтесь следующими советами. Они помогут вам определиться без цветового обозначения проводов :

1. Замеряйте сопротивление провода – оно будет менее 4 Ом (проверьте, чтобы на нем не было напряжения, чтобы не сжечь мультиметр).
2. Найдите фазу, при помощи вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше, чем на нуле.
3. Если измерить мультиметром напряжение между землей и заземленным прибором (к примеру, батареей в многоэтажном доме), то вольтметр не определит напряжения. Если замерить напряжение между нулем и землей, то некое значение отобразится.

Все это справедливо только к трех- и более проводниковым кабелям. Если в кабеле всего два провода, то в них по умолчанию один будет землей (синий), второй фазой (черный или коричневый).

Соблюдайте правила соединения кабелей

Электрическая вилка и ее самостоятельная замена

Главная » Бытовая техника » Ремонт техники » Электрическая вилка и ее самостоятельная замена

Электрическая вилка необходима для того чтобы подключить ваше оборудование к электросети. Инструкция по замене электровилки необходима для людей, которые не знают какой штырек к какому проводнику подключить. На сегодняшний день практически вся бытовая техника будет подключаться к электросети с помощью электровилки. На рынке этой продукции вы сможете встретить широкий ассортимент продукции. Некоторые продукты могут иметь заземление.

Если вилка имеет заземление, тогда вместо двух проводников вам необходимо будет подключить три проводника. В этой статье мы расскажем не только как поменять вилку на проводе, но как заменить старую электровилку.

Замена старой евровилки

Замена электрической вилки может потребоваться в том случае, когда у вас сломался один из штырьков. Электрическая вилка имеет простую технологию замены, к которой относится:

Необходимо срезать старую евровилку и снять внешнюю оболочку со шнура. От конца необходимо срезать около 5 см от шнура.

Все жилы вам необходимо зачистить на 15 см. Этой длине будет достаточно для того, чтобы провести подключение проводов к электровилке.

Теперь вам необходимо обрезать все жилы, чтобы оголенных проводов оставалось все 10 см. Этого будет вполне достаточно для того, чтобы поменять вилку своими руками.

Для улучшения контакта вам необходимо подогнуть плоскогубцами концы проводов.

Замена сломанной евровилки имеет наиболее важный этап, к которому относится подключение проводов. Как правило, все шнуры имеют три провода. Синий контакт – это ноль, желтый контакт – это заземление и коричневый – это фаза. Для того чтобы правильно поменять вилку своими руками вам необходимо будет подключить заземление к центральному контакту.

• Для того чтобы электрическая вилка не шаталась вам необходимо будет зажать провод с помощью пластиковой перемычки. Она надежно зафиксирует ваш провод.
• Теперь вам необходимо собрать готовый корпус евровилки.

Как видите, устройство электрической вилки достаточно простое. Если у вас не выключается холодильник, тогда вам следует прочесть об этой проблеме. Именно поэтому замену вы легко сможете провести самостоятельно. Просмотреть этот процесс вы можете на видео ниже.

Старая электрическая вилка и ее замена

Старая электрическая вилка имеет более простую конструкцию. Здесь методика замены будет немного отличаться. Вот основные этапы, которые вам необходимо будет выполнить:

Сначала вам необходимо срезать старый корпус электрической вилки и разобрать его.

Как и с евровилкой вам необходимо оголить провода. Концы следует зачистить на 15 см провода. Конструкция в обычной вилке может отличаться, именно поэтому зачистить провода необходимо, так как указано на фото ниже.

Здесь нет заземления, поэтому подключать нужно только два провода

При подключении обязательно обращайте свое внимание на полярность

Теперь вы можете приступать к сборке корпуса электрической вилки.

Как видите, старая электрическая вилка имеет простую конструкцию сборки. Посмотреть как это сделать вы сможете на видео ниже. Если у вас шумит стиральная машина, тогда следует прочесть об этой проблеме.

vse-elektrichestvo.ru

Это интересно: Электрический чайник не выключается при кипении: это познавательно

Как поменять вилку с двумя проводами

Подключение электрической вилки к проводу с двумя жилами производится произвольно, то есть не имеет значения, к какому контакту будет подсоединена фаза, а к какому ноль.

Необходимо лишь добиться надежного соединения, так как при сильной нагрузке в плохом контакте будет проскакивать искра, и это место будет нагреваться.

Нагрев приводит к быстрому окислению металла, что, в свою очередь, приведет к повышению сопротивления электрическому току. Сопротивление еще больше будет провоцировать нагрев и круг замкнется.

Медные провода можно лудить, особенно если жила многопроволочная. Но лучше использовать для этого специальные наконечники — НШВИ. В некоторых вилках для крепления провода нужно делать колечко, которое притягивается к контакту с помощью винта и шайбы. Это колечко тоже желательно пропаять.

Как поменять вилку на проводе

Подробная инструкция по ремонту электрической вилки наверняка пригодится неопытному человеку, который не может самостоятельно разобраться, к каким штырькам следует подключать проводники. В современном мире практически все бытовые приборы работают от электрической сети при помощи евровилки, которая может быть выполнена с заземлением или без него. Вместо обычных двух жил необходимо подключить три, это иногда вызывает проблемы при самостоятельном подключении. Есть очень простые способы, как поменять вилку на проводе, чтобы техника вновь заработала в нормальном режиме.

Присоединяем вилку к проводу

Если произошло оплавление электрической вилки или ее штырек сломался, необходимо выполнить следующие операции, чтобы восстановить ее работоспособность:

• Аккуратно отрезаем нерабочую вилку и оголяем внешний шнур, достаточно оголить около 5 см.
• Зачищаем жилы примерно на 15 мм, их должно быть три.
• Скручиваем жилы и отрезаем остаток так, чтобы осталось не менее 10 мм.
• Чтобы контакт был плотнее, следует подогнуть медные концы, для этого можно использовать простые плоскогубцы.
• Самое главное правильно присоединить контакты. Чаще всего в бытовых приборах, таких как, например, пылесос или стиральная машина, используются три контакта – синий обозначает ноль, если цвет желто-зеленый — земля, а оставшийся – фазный.
• Провод заземления соединяем с центральным контактом, а оставшиеся два – со штырьками, причем полярность не имеет значения.
• Зажимаем кабель пластиковой перемычкой и аккуратно фиксируем в посадочном гнезде.
• Завершающим этапом является сборка корпуса, для этого завинчиваем один винт.

Чтобы заменить обычную электровилку без заземления, действовать нужно иначе:

1. Необходимо обрезать сломанную модель и разобрать корпус рабочего изделия.
2. Освободите шнур от оболочки и аккуратно зачистите концы проводов, достаточно 20 мм.
3. Конструкция обычного изделия имеет ряд отличий, поэтому нужно зачищенные концы загнуть в кольца.
4. Соедините проводники со штырьками, полярность не имеет значения, если шнур имеет три провода, – то желто-зеленый необходимо отрезать.
5. Зажмите пластину и полностью соберите корпус.

Адаптация нестандартных трехполюсных вилок

Порой после зарубежных поездок люди привозят бытовые приборы, которые имеют электрические вилки не подходящие под ниши розетки, хотя отвечающие всем характеристикам сети. Если применяется шнур с заземлением, то можно найти выход из положения с помощью адаптера, но найти его бывает крайне затруднительно, можно обрезать вилку и заменить ее разборной. Особенно остро стоит вопрос об адаптации адаптеров для ноутбуков, бытовой техники и сотовых телефонов, потому что штыри располагаются в самом корпусе адаптера и его невозможно заменить разборной вилкой.

Можно использовать вилку стандарта IEC 60906-1, где расстояние между двумя штырями составляет 19 мм, при этом их диаметр 4 мм, но имеется штырь посередине для заземления, именно он мешает правильно вставить ее в розетку. Для решения задачи достаточно в тисках сажать вилку и ножовкой спилить ненужный штырь заземления.

Какая вилка лучше – разборная или литая?

Литая вилка более надежна, ее основное преимущество – плотность контактов, которые соединяются со штырями. В литой модели применяется точечная сварка, припой и обжим. Еще одним достоинством модели является ее герметичность.

Но существуют досадные недостатки: ее невозможно разобрать, чтобы устранить причину поломки. Если шнур перетрется у основания вследствие длительного использования, то единственным выходом будет отрезать литую вилку для замены ее разборной моделью. Существует возможность полностью сменить шнур с вилкой на новый, но для этого придется разбирать прибор.

Однако если подобная замена не пугает, лучше приобретать литое изделие, тем более что благодаря повышенной надежности такая вилка выходит из строя намного реже разборных аналогов.

Порядок действий при замене электрической вилки

Чтобы снять старую и подключить электрическую вилку новую, действуют следующим образом:

• срезают неисправное изделие с частью провода около 5 см (обычно изоляция на выходе из вилки становится жесткой из-за перегрева, поэтому ее удаляют);
• на конце шнура снимают наружную изоляцию (примерно на 20 см);
• зачищают жилы провода где-то на 15 см;
• по 5 см с концов токоведущих элементов обрезают, края подгибают в форме колец для лучшего контакта;
• в колечки вставляют винты с шайбами и до упора прикручивают их к контактным площадкам вилки;
• для надежной фиксации провод зажимают пластиковой перемычкой;
• если изоляция тонкая, для предотвращения ее перетирания на выходе надевают специальную резиновую трубку;
• половинки корпуса соединяют так, чтобы они плотно соприкасались (если плотного контакта нет, значит, мешает провод – нужно раскрутить винты и поправить шнур).

На этапе подключения оголенных проводов к контактам вилки важно все сделать правильно. Если это ремонт вилки электрической с заземлением, из сетевого шнура должно выходить три провода разных цветов: желтый или желто-зеленый подключают только к центральному контакту (это заземление), синий означает «ноль», а коричневый «фазу»

Если же перед вами вилка старого образца с двумя проводниками, достаточно соединить концы провода со штыревыми контактами и собрать корпус. При подключении двухконтактного изделия к кабелю питания с тремя проводами заземляющий проводник не зачищают и никуда не подключают.

При эксплуатации любого бытового прибора важно следить за состоянием электрофурнитуры. При повреждении вилки ее заменяют, заниматься ремонтом должен толковый мастер

Важно правильно зачистить и соединить контакты, особенно это касается заземления. Неправильно подключенная к сетевому шнуру вилка может вывести из строя технику, привести к возгоранию или удару током.

Конструкция и устройство

Устройство электровилок классифицируется на ряд категорий. С техническими параметрами, особенностями, достоинствами и отрицательными свойствами каждой разновидности следует ознакомиться детально.

Неразборная

Конструкции неразборных моделей всегда идентичные. Штыри закреплены с промежутком в 19 мм в планке, выполненной из пластмассы. Внутрь планки помещены проводящие детали. Планка имеет два выступа, предназначение которых заключается в обводе провода. Обвод имеет большое значение, поскольку предотвращает риск обрыва шнура вилки при значительном силовом воздействии.

В качестве дополнительной защиты штыри и шнур заливают переплавленной пластмассой. Это делает неразборный корпус герметичным и надежно удерживает внутри сетевой шнур.

Разборная трехполюсная

Современная бытовая техника оснащается разбирающимися трехполюсными вилками. Такие модели идеально подходят для ситуаций, когда требуется заменить целостный механизм, в котором обнаружена неисправность. Основное преимущество данной разновидности вилки заключается в хорошей пригодности к починке и возможности многоразовой эксплуатации после устранения поломки.

Разборная С1-b

Модель С1-b проста в конструктивном исполнении, что значительно упрощает демонтаж. Вилка состоит из двух частей пластмассового корпуса, штырей из латуни, фиксирующих деталей и прижимной планки.

Особенности и выбор камня плитняка для садовых дорожек, инструкция укладки своими руками

Разборная С6

Конструкция разновидности С6 также отличается простотой исполнения, но стоит учитывать, что существуют модификации как с заземляющим элементом, так и без него. Данные вилки созданы для использования на приборах с показателем мощности до 220 Вт. На штырях из латуни имеются контактные площадки со специальной резьбой для монтажа проводов. Сами штыри зафиксированы на нижней части вилки. Внутри корпуса может быть дополнительно установлен заземляющий элемент в виде полоски из латуни. Также разборная конструкция С6 оснащена планкой для прочной фиксации провода с заглушкой из пластика.

Адаптация нестандартных трехполюсных вилок

Иногда из зарубежных стран привозят электроприборы, оснащенными вилками, которые невозможно вставить в розетку, хотя по эклектическим характеристикам изделие можно подключить к существующей электросети. Если электропроводка с заземляющим проводником, то выходом из положения является подключением вилки через переходник – адаптер, но его еще нужно найти, или обрезка нестандартной вилки и замена ее разборной С6. В случае если земляного провода в розетке нет или прибор не требует обеспечения первого класса защиты, то можно самостоятельно доработать вилку.

Особенно актуален вопрос доработки адаптеров для подключения сотовых телефонов, оргтехники, ноутбуков, так как штыри выходят непосредственно из корпуса адаптера, и разборной вилкой заменить их не представляется возможным.

Адаптация трехполюсной электрической вилки IEC 60906-1

Мне попалась поляризованная вилка стандарта SEV 1011 или IEC 60906-1, точно не скажу, так как они практически одинаковые. Расстояние между штырями вилки составляло 19 мм, диаметр штырей 4 мм, как у вилок С5. Но в отличие от С5 имелся дополнительный штырь заземления, который не позволял вставить вилку в розетку.

Зажал вилку в тиски и аккуратно, чтобы не повредить нужные штыри, ножовкой по металлу спилил мешающий штырь.

Без заземляющего штыря вилка стала легко вставляться в любую электрическую розетку

Адаптация английской электрической вилки BS 1363

При создании домашней компьютерной сети пришлось дорабатывать вилку Huba. Хаб достался мне случайно и валялся без дела, так как его невозможно было подключить к питающей сети 220 В из-за нестандартной английской вилки BS 1363.

Как видно на фотографии, штырей в вилке BS 1363 адаптера хаба три и они имеют плоскую форму. Два штыря, расположенные на одной горизонтальной линии предназначены для подачи питающего напряжения, а третий, вертикальный, предназначен для заземления и правильного включения вилки.

При замере , ширина штыря оказалась равной 6,5 мм. Расстояние между внутренними плоскостями штырей – 16 мм, что соответствует расстоянию между штырями вилки С5, аналогу европейской вилки CEE 7/16. Таким образом, если уменьшить ширину плоских штырей вилки BS 1363 с внешней стороны на 2,5 мм, то она вполне войдет в любую розетку, предназначенную для вилок С5 или С6. Осталось дело за малым, удалить третий штырь и лишний металл со штырей.

Вертикальный штырь, он оказался полностью пластмассовый, был зажать в тисках, и спилен с помощью ножовки по металлу. Горизонтальные штыри по очереди тоже были зажаты в тисках и спилены с помощью напильника, до ширины 4 мм.

На фотографии видно место, где был вертикальный штырь и подогнанный по ширине левый. Образовавшиеся на штыре после опиливания острые углы необходимо затупить с помощью мелкой наждачной бумаги.

После удаления лишнего штыря и уменьшения ширины оставшихся штырей, английская вилка BS 1363 стала адаптированной для подключения к розеткам, предназначенных для подключения вилок С5. Поэтому легко получилось подключить Хаб к питающей электрической сети.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Особенности соединения

Надежный и долговременный контакт обеспечивают посредством пайки соединений проводов, используя паяльник и припой. Не забудьте удалить остатки и выступы припоя, а места пайки обработать наждачкой. Если пропустить этот шаг, то контакт со временем нарушается, особенно когда электроприбор работает при большой мощности.

Вполне реально обойтись и без пайки, надев на концы проводков перед скруткой кусочки латунной трубочки, внутренний диаметр которой немного больше диаметра изоляции провода. Скрутив провода, трубочки сдвигают к месту соединения и сжимают в нескольких местах, пользуясь бокорезом.

После этого выпотрошенные провода заправляют обратно в изоляцию кабеля – разрезанную оболочку. Изоляцию соединения в таком случае не выполняют, так как благодаря сдвигу скруток оголенные участки проводов не соприкасаются. Процедуру проводят только в том случае, когда отступы между скрутками составляют меньше 10 мм и требуют дополнительного покрытия изоляционным слоем.

После проведенных действий осталось место соединения кабеля перемотать одним слоем изоляционного материала, и можете оценить результат проведенной работы. Это самый простой способ, как подключить вилку с тремя проводами. Правильно подобрав изоляционный материал и отрезок шнура, а в дополнение, аккуратно выполнив работу, наращенный кабель не удастся с первого взгляда отличить от обычного – соединение будет практически незаметным.

В результате удается на шнуре электроприбора методом наращивания поменять вилку, чтобы иметь возможность эксплуатировать подключенную к электричеству технику. Теперь чайник полностью готов к работе.

Теперь вы знаете, как правильно подключить вилку к проводу и, понимаете из каких этапов состоит процесс. Ознакомившись с простой пошаговой инструкцией, становится ясно, что электрика не такое сложное дело, как может показаться на первый взгляд, а с некоторыми работами можно справиться дома самостоятельно.

Виды электрических вилок

Электрическая вилка евростандарта Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

• без заземления;
• разборные модели;
• с заземлением;
• неразборные модификации;
• евростандарт;
• обычного типа.

Вилка с заземлением Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

• С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
• С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

Как устроена электрическая вилка

На протяжении долгого времени в разных странах создавались свои стандарты на штепсельные разъемы. Закупка иностранного электрооборудования создавала трудность для его подключения к отечественным розеткам.

Кроме того, разрабатывались новые модели вилок и розеток, которые вносили еще больше путаницы. На сегодняшний день в магазинах можно купить как старые советские штепсельные разъемы, так и новые импортные.

Поэтому в этой статье будет рассмотрена инструкция по замене электрической вилки разных стандартов.

Рассмотрение основных частей вилки поможет понять, как правильно поменять вилку на проводе. Любая вилка состоит из следующих частей:

• корпус;
• контакты;
• в разборных вилках есть зажимы для провода.

Основная задача корпуса – защитить человека от поражения электрическим током. Кроме этого, в корпусе надежно крепятся контакты и провод. Корпус может быть различной формы и размера, разборным или нет.

Розетка и вилка должны подходить друг другу не только по размерам, но и с точки зрения безопасности. Например, вилка с частично изолированными контактами может использоваться с розетками, имеющими ровную поверхность.

Вилки с неизолированными контактами, для защиты человека от случайного касания токоведущих частей, необходимо применять с розетками, имеющими углубление.

По правилам безопасности электроприборы с однополюсным выключателем должны подключаться к поляризованным розеткам.

В таком случае и вилка и розетка имеют по три контакта, расположенные в форме треугольника, вилку вставить в розетку можно только одной стороной.

При этом провода к розетке подключают таким образом, чтобы фаза шла к выключателю.

Уточнение. В России, к сожалению, такой способ не применяется.

Контакты на вилках в основном делаются круглыми, но есть модели, в которых они плоские.

Круглые контакты бывают диаметром на 4 и 4,8 или даже 7,05 мм, хотя в России это большая редкость. В Советском Союзе были контакты с прорезями, это придавало им свойства пружины, и они плотно прилегали к гнездам розетки.

Современные вилки тоже могут иметь пружинные контакты, но достигается это не разрезом, а схождением штырей. Такие вилки литые, при заливке штырей их устанавливают не параллельно друг другу, а с небольшим схождением.

Роль пружины выполняет пластик вилки. Такие модели можно использовать в розетках, где нет пружинных контактов.

Подключение электрической вилки к проводам можно осуществлять только на разборных моделях. Способы подключения проводов могут быть разными, но, как правило, это резьбовое соединение непосредственно с самим контактом.

В последнее время все чаще используются вилки с заземляющим контактом, он может быть выполнен в виде штыря или гнезда. В последнем случае в розетке имеется штырь, который входит в гнездо вилки.

Дополнительно по бокам корпуса вмонтированы заземляющие пластины, которые немного утоплены в корпус.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

• Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
• Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

• После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
• Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

• Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
• После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
• Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

• Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
• Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
• После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо

Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Ремонт разборной электро вилки

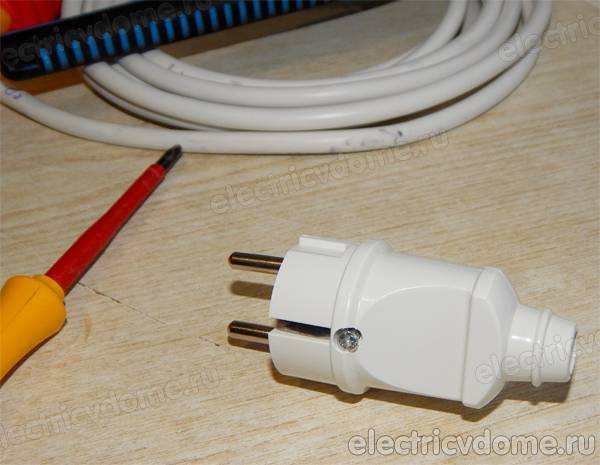

• Сопоставить размеры штырей штепселя с размерами электророзетки. Из-за несоразмерных по величине штырей, вилка может не входить в «две дырочки». И наоборот, диаметр штырей мал, так что электро вилка вываливается из розетки. Правильно подобрать розетку и вилку по размеру.
• Открутить гайку с винтом, соединяющих половинки штепселя.
• Разъединить две половинки штепселя.

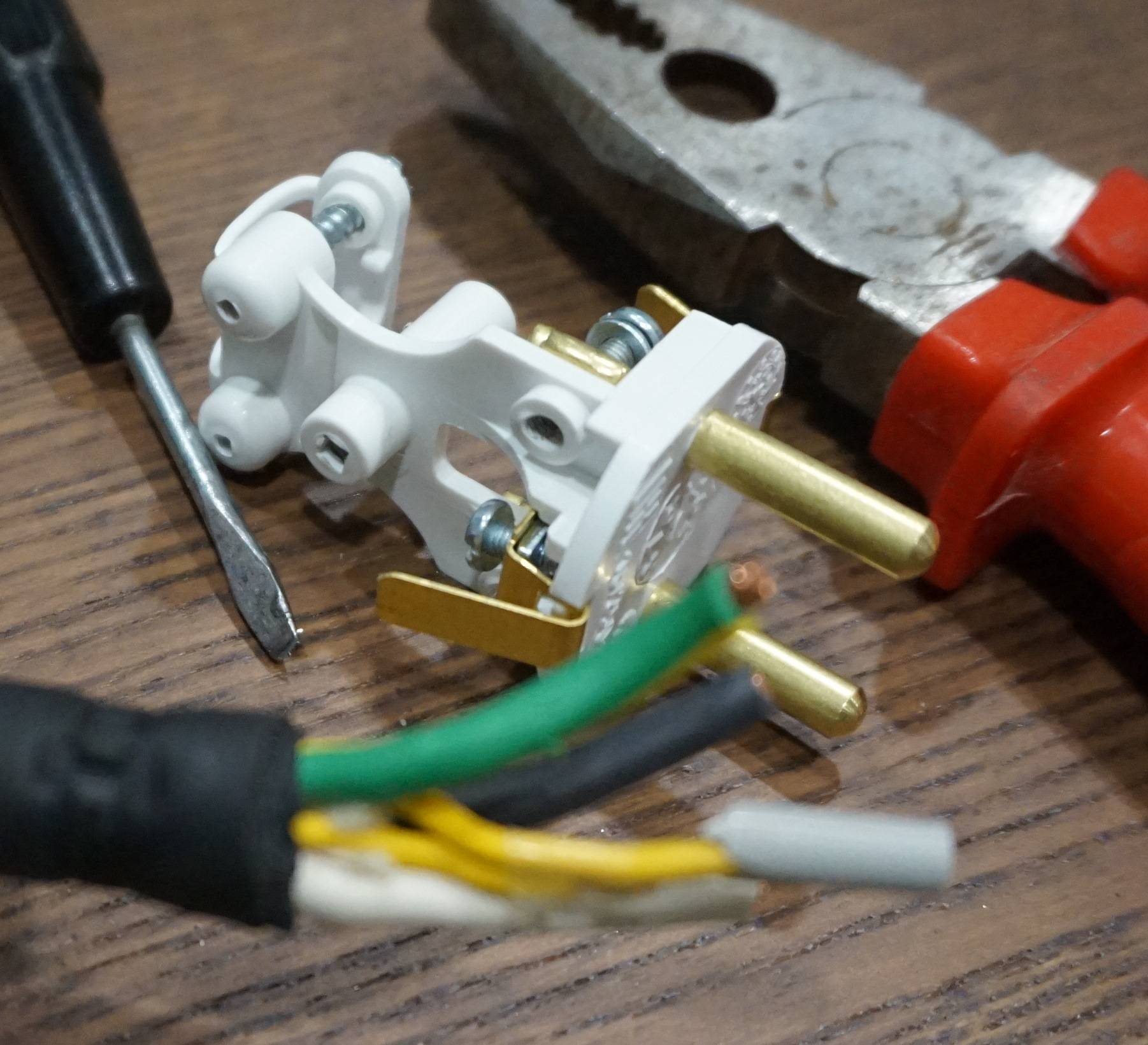

• Внутри остова открутить металлическую скобу, которая держится на двух болтах. Скоба служит для удержания кабеля в вилке.
• Удалить часть ПВХ-обмотки с концов кабелей.
• Сделать скрутку концов в виде «колечек», так же оконечники можно залудить паяльником.
• Открутить винты на штифтах. К этому месту идет монтаж «колечка» провода.
• Выполнить крепёж «колечек» винтами. Монтаж «колечек» должен быть надёжным. Плохой крепёж проводов провоцирует нагревание, и даже расплавление остова штепселя.

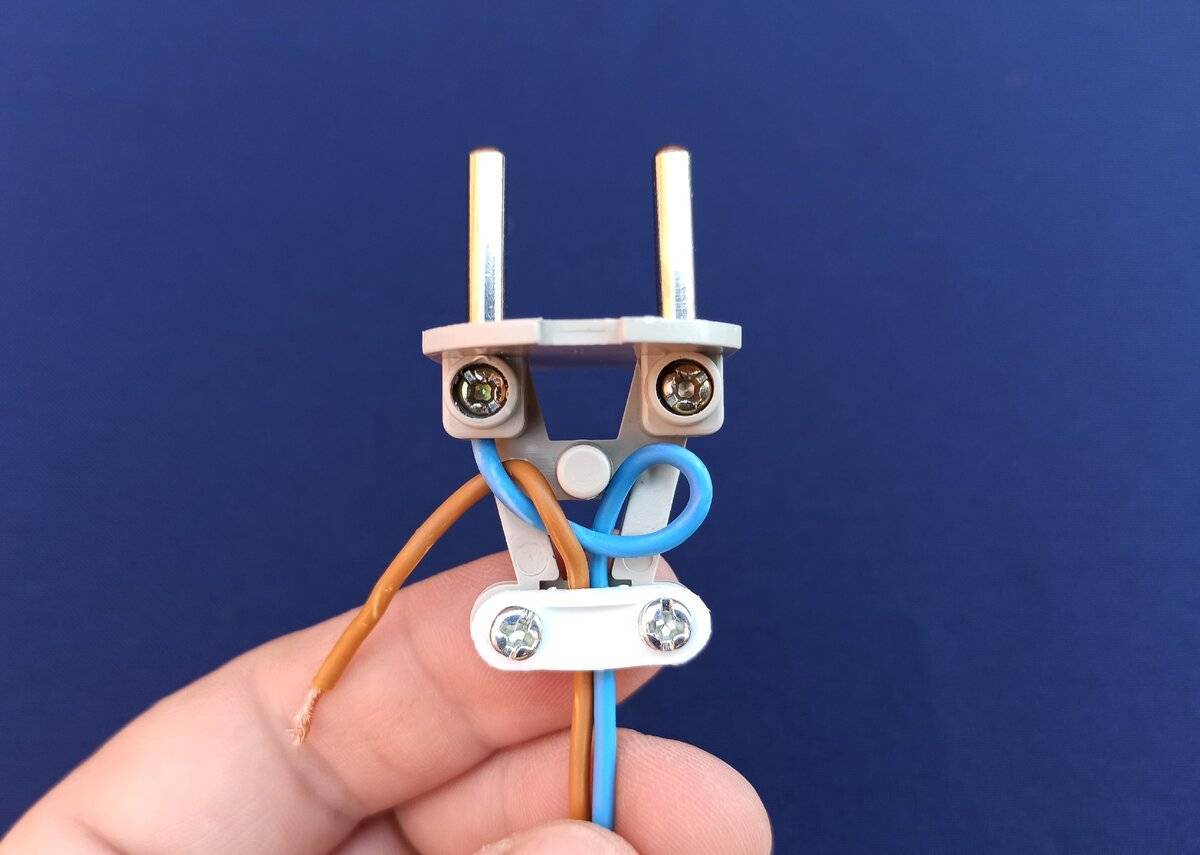

• Установить штыри с закреплёнными к ним кабелями в специальную пазуху половины остова штепселя.
• Скрепить вместе половинки, монтажным винтом с гайкой.

Это интересно: Как делать блесну (видео)
