Как правильно выбрать вентилятор для принудительной вентиляции ванной и других помещений

О принудительной вентиляции

Главная отличительная черта принудительной вентиляции – контроль объема воздухообмена в помещении. Количество поступающего воздуха при использовании естественной вентиляции меняется даже от того, закрыты или открыты в выбранный момент времени окна, межкомнатные двери. При использовании системы естественного типа воздух может поступать недостаточно интенсивно. Или наоборот слишком быстро, дополнительно принося внутрь помещения жару, холод, сырость. Искусственная вентиляция позволят регулировать процесс газообмена, сохраняя комфортный микроклимат помещений.

Принудительная вентиляция устанавливается в квартире, доме или любом типовом помещении, которому требуется обеспечить газообмен. Процесс подразумевает установку технических средств, способных усиливать и контролировать поступающий поток свежего воздуха. Наиболее простым и недорогим вариантом является механическая вентиляция, которая состоит из двигателя с воздушным пропеллером. В зависимости от выбора места его монтажа готовые системы называют:

• Приточные – устанавливаются на входе свежего воздуха в помещение.
• Вытяжные – принудительно выбрасывают использованную воздушную смесь из помещения.
• Приточно-вытяжные – сложная комбинированная система, объединяющая оба варианта.

Вентилятор – основное устройство контроля движения воздушных масс каждой принудительной системы. Он не всегда является наиболее дорогим узлом системы, но используется в каждой схеме. Достаточно эффективная вентиляция с простым механическим побуждением движения воздуха легко создается своими руками с минимумом вложений.

Конечно, предлагаемые на рынке системы климат-контроля нередко очень дорогие. Но они предлагают не только возможность «задувать» воздух с улицы. Спектр возможностей современных систем вентиляции довольно обширный – от простой вытяжки воздуха до достаточно тонкого контроля микроклимата внутри всего здания.

Выбор подходящей модели необходимо проводить, отталкиваясь от того, где она востребована: в частном доме, офисе или квартире. Многие системы способны не только принудительно подавать свежий воздух с улицы, но также очищать его от примесей, согревать, охлаждать, дозировать. Например, ставить высокопродуктивную функциональную вентиляцию в гараже нерентабельно. А простого бытового вентилятора для вытяжного отверстия в офисе будет недостаточно.

Как выбрать вентилятор

При выборе вентилятора необходимо учесть ряд технических характеристик: производительность, безопасность, уровень шума. Эти показатели, в обязательном порядке, должны быть указаны в паспорте устройства.

Важный момент: Когда вентилятор выключен, то он своим корпусом закрывает практически всё отверстие канала вентиляции и это плохо! Таким образом ваша ванная комната практически не проветривается. Выход — ставить дополнительную или двойную решетку вентиляции.
Двойные решетки — оптимальный выбор для ванной и кухни

• Производительность вентилятора – объем воздуха, который будет перемещен за определенный промежуток времени. Для любого помещения этот показатель рассчитывается по простой формуле: объем помещения умножают на кратность воздухообмена, этот показатель задан строительными нормами. Для санузлов, которыми пользуются 1-3 человека – 6, более 3 человек – 8. Полученная цифра указывает, при какой производительности вентилятора весь воздух в помещении будет заменен свежим в течение часа. Производительность бытовых вентиляторов для туалетов и ванных комнат, обычно, составляет 90-100 м3/час. • Уровень шума. Работа вентилятора всегда сопровождается шумом механической и аэродинамической природы, который не должен превышать 35-40 дБ. Если внутреннюю поверхность воздуховода облицевать звукоизолирующим материалом или установить в систему вентиляции шумоглушитель, показатель можно снизить. Также можно приобрести бесшумный вентилятор для ванной, который, правда, немного дороже.

Бесшумные вентиляторы для ванной

• Безопасность. Как и любой другой электрический прибор, вентилятор подвержен короткому замыканию, особенно в ванной, где уровень влаги в воздухе достаточно высокий, поэтому лучше отдать предпочтение устройствам с высоким уровнем защиты от брызг.

Принудительная вентиляция в туалете, если он не совмещен с ванной, вопрос исключительно эстетического характера. Для маленького помещения будет достаточно вентилятора с самой низкой производительностью. Не лишним будет обратный клапан для канальной системы вентиляции. А высокий уровень шума в данном случае некоторые считают совсем не лишним, хотя при желании можно установить и бесшумный энергосберегающий вентилятор для ванной.

Лучшие осевые вытяжные вентиляторы

Осевые вытяжные вентиляторы используются как самостоятельные устройства или как часть целой вентиляционной системы. Принцип работы моделей данного типа заключается в соосном расположении крыльчатки и основного двигателя, что позволяет устанавливать их в различные конструкции или напрямую в вентиляционное отверстие.

Вентиляторы осевого типа отличаются простотой монтажа, чем завоевали широкую популярность. Устанавливают их, как правило, напрямую в стену. Данный тип устройств отличается самым высоким КПД, среди других видов.

К лучшим моделям эксперты нашей редакции отнесли четыре, ставших наиболее продаваемыми в последние годы. Помимо отличных потребительских характеристик вентиляторы выделяются хорошим качеством и надежностью. Немало внимания производители уделили дизайну – стильному, лаконичному и современному.

1. VENTS 150 ЛД 24 Вт

Недорогой, но хороший вентилятор для вытяжных каналов не требует обслуживания и предназначен для непрерывной работы. Конструктивно устройство защищено от влаги, потому подходит для ванных комнат и душевых кабин. Хороший агрегат выделяется бесшумностью, привлекательным дизайном и большим объемом пропускаемого воздуха. Однако ключевое преимущество данной модели в совместимости с тиристорными регуляторами. Если таковой вмонтировать в систему, то скорость вращения лопастей можно изменять до желаемых значений. Другие модификации вентиляторов бренда такой возможностью не обладают.

Достоинства:

• эстетичный дизайн;
• низкая цена;
• надежная защита от перегрева;
• удобство монтажа;
• совместим с регуляторами оборотов;
• отличная производительность(265 м³/час);
• подходит для влажного воздуха;
• устойчивый к ультрафиолету пластик.

2. Blauberg Quatro 125 T 16 Вт

Вытяжной вентилятор с обратным клапаном предотвращает проникновение пыли и воздуха из вентиляции в помещение. Также он оснащается таймером задержки отключения в интервале от 2 мин до получаса. Это позволяет оставлять устройство включенным, не боясь, что оно продолжит работать без присмотра. Экономичный электродвигатель защищен от влаги, а крыльчатка специальной формы отличается бесшумностью. Чтобы устройство было легче интегрировать в дизайн, производителем был предусмотрен широчайший выбор цветовой гаммы фасадов. По желанию вентилятор можно купить в золотом, серебристом, черном или белом оформлении.

Достоинства:

• большой выбор расцветки;
• обратный клапан;
• отличное качество сборки;
• есть таймер отключения;
• экономичность.

Недостатки:

• высокая стоимость;
• по производительности не походит для больших помещений.

3. Electrolux EAF-100 15 Вт

Популярный бытовой вентилятор, как свидетельствуют отзывы, идеально подойдет для ванных комнат, душевых кабин и маленьких кухонь. Он быстро устранит посторонние запахи, влагу или просто проветрит помещение. А входящий в комплект обратный клапан не допустит проникновение воздуха извне. Качество данной модели, как и всей продукции шведской торговой марки не вызывает нареканий. Срок службы вентилятора напрямую зависит от надежности подшипников и защищенности обмотки, потому производитель использует только проверенные комплектующие. Немного подвел устройство показатель уровня шума, заявленные в руководстве – 27 дБ, по утверждениям владельцев не соответствуют действительности.

Достоинства:

• надежность;
• небольшой расход электроэнергии;
• современный дизайн;
• простота установки и подключения;
• в комплекте есть обратный клапан.

Недостатки:

уровень шума выше заявленного.

4. ERA ERA 4S-02 14 Вт

ERA 4S – это одна из немногих действительно качественных моделей в низшем ценовом диапазоне. Недорогой вентилятор отличается тихой работой крыльчатки и самого мотора. Подшипники, выполненные из высокопрочной стали, плотно сидят в посадочных гнездах. Срок службы устройства, по отзывам покупателей, зачастую превышает заявленный производителем. Скорость воздухообмена вентилятора 97 м³/час, этого достаточно чтобы быстро проветрить ванную комнату или удалить из нее скопившийся пар. Отсутствие датчика влажности и таймера включения также положительно сказалось на надежности. Однако из-за их отсутствия вентилятор стал менее практичен.

Достоинства:

• надежность и практичность;
• сетка от насекомых в комплекте;
• низкая цена;
• шнурковый выключатель.

Недостатки:

только прямое подключение без регулятора скорости.

Из чего состоит вентиляция

Классическая вентсистема состоит из установки, обеспечивающей приток свежего воздуха, установки для отвода использованного воздуха, разветвленной или прямоточной сети воздуховодов и распределительных устройств.

В свою очередь, вентсистема приточного типа представляет собой комплект оборудования, которое осуществляет приток воздуха в сооружение. При этом обязательным условием эффективной функциональности является сохранение качества воздуха – его чистоты и температуры.

Приточная система включает в свой комплект следующие составляющие:

• Воздушный клапан. Его назначение уберегать систему от циркуляции воздуха при отключенных механизмах. Работа клапана может быть автоматизирована, если в его конструкции смонтирован электрический привод «зацикленный» на систему включения и отключения вентиляции. При включении принудительного устройства – клапан открывается, при выключении – закрывается.
• Канальный фильтр. Необходим для очистки приточного воздуха, качество очистки зависит от модификации фильтра, смонтированного в систему.
• Калорифер или канальный нагреватель. Используется для прогрева циркулирующего воздуха. Температура настраивается вручную или автоматикой. Калориферы могут быть электрическими или с «водяной нагревательной рубашкой» по типу радиатора.
• Канальный вентилятор. С его помощью полностью подготовленный воздух подается к воздуховодам и распределяется в помещении.
• Шумоглушитель. Его наличие служит для поглощения шума от работающих механизмов вентиляционной системы.

Приточная вентсистема может компоноваться из раздельных элементов, но также есть варианты обустройства в одном корпусе. Система из раздельных элементов монтируется легче, так как возможна гибкость при монтаже.

В бытовых вентиляционных системах самая распространенная компоновка включает в себя канальный вентилятор и клапан.

Важно! Удаляемый воздух в случае сильного загрязнения также должен пройти фильтрацию перед выводом его в атмосферу за пределами помещения. Данное требование регламентировано экологической безопасностью.. Защита от шума также регламентируется условиями эксплуатации

Защита от шума также регламентируется условиями эксплуатации.

Системы вентиляции также могут комплектоваться набором дополнительного оборудования для улучшения функциональности и эффективности:

• Защитная решетка на концах отводов. Она уберегает внутреннее сечение от попадания мусора и проникновения грызунов и птиц.
• Устройства распределения воздуха. Необходимы для регулировки направления циркуляции воздуха для подачи и удаления. Устройства имеют разные параметры и дизайнерское исполнение.
• Регулятор вентилятора, точнее скорости вращения крыльчатки. Усиление количества оборотов стимулирует циркуляцию.
• Регулятор температуры калорифера, работающий в ручном режиме по типу термостата.
• Гибкий гофрированный воздуховод. Используется, как промежуточный элемент в обустройстве сложных систем вентиляции. Как правило, используется при монтаже вытяжных систем.
• Гибкий воздуховод с шумоизоляцией. Используется, если важен уровень шума при эксплуатации механизмов вентсистемы. Как правило, применяется в приточных вентиляционных системах.
• Датчик температуры воздуха в канале. Он работает тандемно с регулятором температуры калорифера и позволяет поддерживать оптимальное заданное значение.

Расчет принудительной вентиляции

Правильный выбор типа системы принудительной вентиляции прежде всего зависит от точного расчета всех показателей, связанных с ее работой. Перед началом проектирования необходима проверка эффективности уже установленных в здании элементов вентиляции.

Именно привязка к имеющимся воздуховодам и будет той отправной точкой в расчете всех параметров. В дальнейшем учитываются следующие моменты:

• площадь и объем помещений квартиры;
• особенности конструкций оконных проемов, дверных блоков, балконов, лоджий, тамбуров и коридоров здания, относящихся к зонам общего пользования;
• имеющиеся воздушные потоки и их характеристики – постоянные, временные, естественные, искусственные, направление и сила их перемещения;
• расположение, линейные размеры и уровни установки приточных и отводящих вентиляционных отверстий.

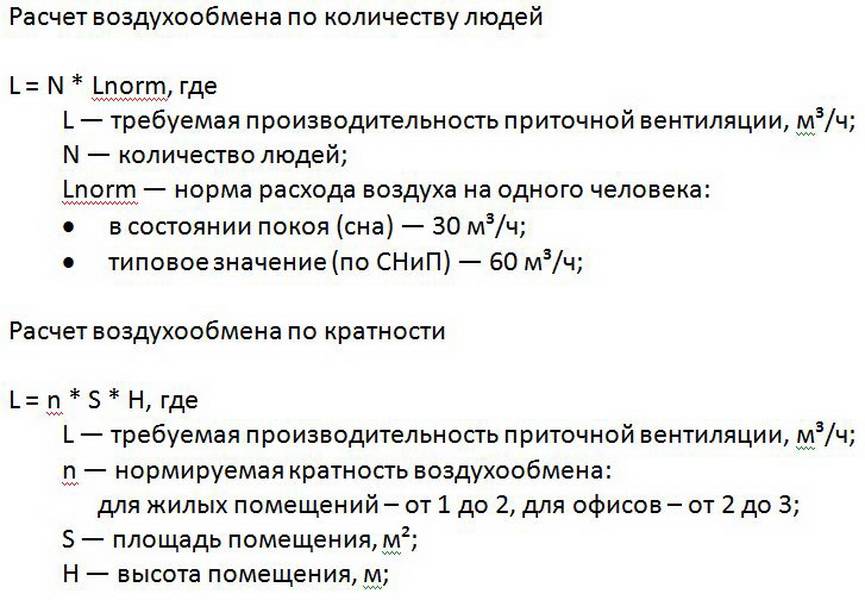

норма принудительного воздухообмена по количеству людей

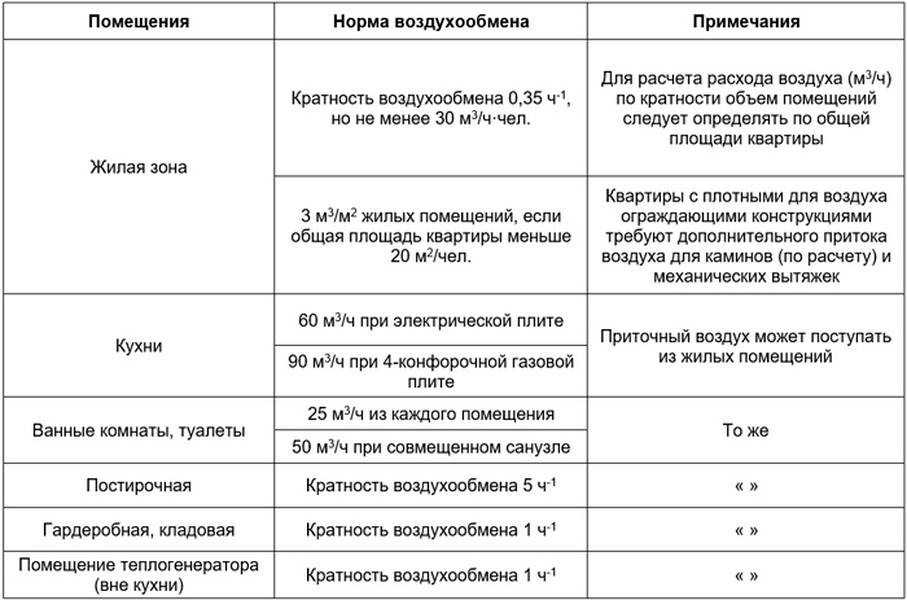

Важным моментом в выборе установки принудительной вентиляции в помещениях выступают нормативные требования к воздухообмену в квартире, действующие для разных по целевому назначению помещений.

Например, для помещений в квартире многоэтажного дома показатели циркуляции воздушных масс должны составлять:

• для жилых комнат – спален и гостиных – 3 куб. метра воздуха на 1 кв. метр площади комнаты в час;
• для туалета и ванной комнаты, независимо от площади, этот показатель составляет уже 25 куб. метров в час.

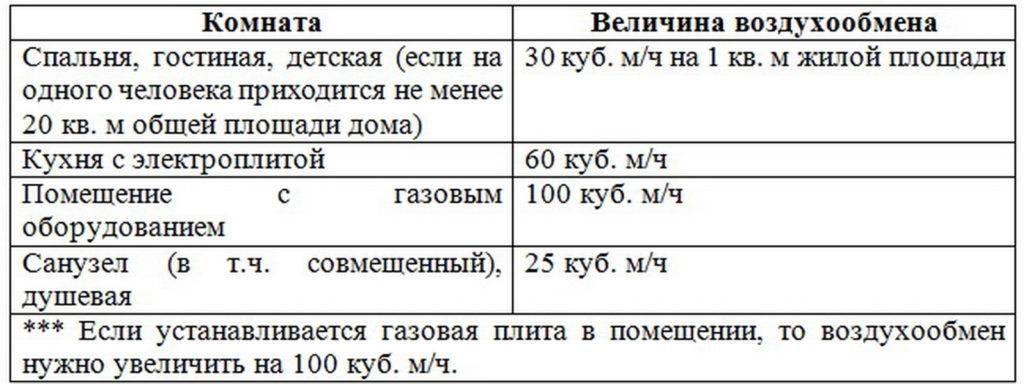

нормы принудительного воздухообмена

Одним из важных моментов, связанных с выбором типа системы и способа установки принудительной вентиляции в квартире, является учет особенностей функционирования уже установленной системы.

Так, довольно часто в многоэтажных домах наблюдается такое явление, как обратная тяга, когда поток резко меняет направление движения, и вместо отвода воздух всасывается обратно в помещение.

Все эти данные в совокупности и позволяют определить основные требования к оборудованию принудительной вентиляции и условиям его установки. Этого достаточно, чтобы перед тем как сделать принудительную вентиляцию, определиться с ее типом, принципом работы основных элементов и параметрами электрооборудования.

Типы вентиляторов

Конструктивно устройства для вытяжки в ванную разделятся на два типа:

• радиальные (центробежные);
• осевые.

Вентиляторы осевые

Устройства такого типа представляют собой посаженный на вал всем привычный импеллер, лопасти которого сделаны под легким уклоном.

При вращении вала, работающего от маленького электромотора, создается тяга, устройство поглощает воздушный поток и пропускает его через себя, попутно охлаждаясь.

Такой вентилятор часто устанавливается в небольшой по площади ванной и в туалете частного дома либо квартиры. Но перед тем как установить вытяжку в ванной, следует проверить, хватит ли создаваемого прибором напора.

Центробежные (радиальные) вентиляторы

Воздушный поток в вентиляторах такого типа после засасывания направляется в кожух с лопатками, размещенными таким образом, чтобы в центральной части устройства создавался участок разряженного воздуха. Из-за действия центробежной силы воздушные массы отбрасываются от средней части корпуса к его краям и выходят сквозь расположенный на боковой стенке отводящий патрубок.

Вытяжка для ванной комнаты с накладными вентиляторами достаточно эффективна и практически не создает шума. Устройства с центробежным принципом работы могут прокачивать в несколько раз большие объемы воздуха, нежели вентиляторы осевые.

Electrolux Rainbow: дизайнерский вентилятор со сменными панелями

Известный шведский производитель Electrolux представляет широкий ассортимент бытовых вытяжек, в числе которых вентиляторы серии Rainbow диаметром 100,125 и 150 мм. Они отличаются тем, что гармонично сочетаются с интерьером помещения благодаря большому количеству сменных панелей в десяти цветовых решениях (белый, бежевый, черный, голубой, темно-серый, зеленый, зеркальный, красный, сталь, серебро). Гарантийный срок на продукцию составляет 24 месяца.

Вентиляторы Electrolux серии Rainbow характеризуются высокой производительностью и качеством. Это отличный вариант для тех, кто в поисках вентилятора, который станет незаметным дополнением интерьера ванной комнаты, или же ее ярким акцентом.

Модель	Потребляемая мощность (Вт)	Уровень шума (дБ)	Производительность (м3/ч)	Диаметр подключения
EAFR-100	15	30	100	100 мм.
EAFR-120	20	31	95	120 мм.
EAFR-150	25	32	320	150 мм.

Расчет приточно вытяжной вентиляции

ВОЗДУХОНАГРЕВАТЕЛЬ

В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.

Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.

Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:

Смешанный тип вентиляции

В системах этого типа объединены преимущества искусственной и естественной вентиляции. Такой смешанный тип обеспечивает качественную естественную циркуляцию воздуха за счет системы вытяжек и вентиляторов.

Чаще всего смешанные вентсистемы устанавливаются там, где нужна требуется особенно интенсивное обновление воздушных масс – например, в санузлах и других помещениях, где нет окон.

Схемы принудительной вентиляции

Принудительная вентиляция в коттеджах бывает трех типов:

1. Приточная – здесь вентилятор обеспечивает приток воздуха внутрь помещений;
2. Вытяжная – вентилятор отводит переработанный воздух наружу;
3. Комбинированная – она представляет собой комбинацию элементов приточной и вытяжной вентиляции.

В приточной и вытяжной системах вентиляция представляет собой канал, работающий на отведение или нагнетание воздуха. Циркуляция воздуха обеспечивается за счет вентиляторов и фильтров; вентканал дополняется отдушинами или воздуховодами для естественного тока воздуха.

Комбинированная же система состоит из двух вентиляционных каналов, каждый из которых оснащен собственным устройством, нагнетающим воздух.

Особенности приточной вентиляции

Система забирает воздух снаружи, чистит и доводит его до нужной температуры – охлаждает или нагревает. После этого подготовленный воздух надлежащего качества поступает в дом.

Отработанный воздух выводится с помощью типовых воздуховодов и подоконных отдушин. Проще говоря, нагнетение воздуха внутрь обеспечивается механически (принудительно), а наружу он выводится естественным способом.

Монтажные работы при создании приточной вентиляции в частном доме своими руками сводятся к устройству воздуховодов, которые создаются из готовых гофрированных труб. Остальное оборудование с фильтрами и прочим оснащением приобретается в комплекте, сразу можно заказать и его установку – это будет самый простой и удобный вариант.

Особенности вытяжной системы

Здесь свежий воздух попадает в дом естественным путем, через отверстия и шахты. А для его отведения применяется специальное оборудование – вытяжка с вентилятором.

Эта система обеспечивает высокое качество воздуха и его активную циркуляцию – благодаря этому в доме всегда будет поддерживаться здоровый микроклимат. Но у вытяжной вентисстемы есть особенность, ограничивающая ее применение – зимой в помещениях будет достаточно холодно, т.к. поступающий снаружи свежий воздух имеет низкую температуру.

Для того, чтобы компенсировать это, понадобится использовать обогреватели и тратить дополнительные ресурсы на обогрев помещений – в итоге система получается весьма затратной, ее нельзя назвать энергоэффективной. Поэтому системы вытяжного типа рекомендуется ставить в регионах с мягкими зимами, чтобы не пришлось увеличивать расходы на отопление.

При желании такую вентиляцию в доме можно немного модифицировать своими руками, организовав поступление воздуха снаружи не через отдушины в стенах, а через подпол – проходя по такому «маршруту», воздушные массы немного нагреваются и температура в доме становится более комфортной. Но этот момент нужно предусмотреть в проекте заранее, чтобы не пришлось вмешиваться в конструкцию готового дома. И такое решение все равно не подойдет для местностей с суровыми морозами – здесь лучше выбрать вентиляцию другого типа.

Приточно-вытяжная

Эта схема вентиляции в частном доме своими руками включает в себя две принудительные подсистемы, работающие на приток и вытяжку воздуха. Эти подсистемы могут быть как объединенными в рекуператоре, так и отдельными, работающими независимо друг от друга.

С точки зрения проектирования такая вентиляция является самой сложной – здесь нужны точные расчеты всех параметров по нескольким воздуховодам. Но результат стоит вложенных усилий – благодаря такой вентсистеме вы можете создать для себя идеальный микроклимат в частном доме. Именно такой тип используется для интеграции в Умный дом, т.к. все параметры легко настраиваются.

Для того, чтобы сделать систему менее ресурсоемкой и снизить издержки на обогрев в холодное время года, используют рекуператоры. Они забирают часть тепла у отводимого воздуха и передают его воздушным массам, поступающим снаружи. Благодаря этому вы можете до 10% снизить расходы на отопление, что для загородного дома превращается в значительную сумму.

Tefal VF6670F0 – французский стиль исполнения

Стильный, элегантный бытовой вентилятор напольного исполнения. Рабочий механизм радиального действия. Оснащён устойчивой подошвой, предохраняющей от падения. Три скорости, таймер, дистанционный пульт управления.

Возможность поворота на 180° в обе стороны. Предусмотрен автоматический режим для выбора скорости обдува в зависимости от влажности и температуры.

Плюсы:

• Компактный, устойчив (у на малые бесенята), хорошо обдувает.
• Стильный, красивый, качественно собран.
• Почти полная развёртка, захватывает 180°.

Минусы:

Очень яркая индикация, ночью вполне заменяет ночник.

Если вы заметили ошибку в тексте, пожалуйста, выделите её и нажмите Ctrl+Enter

Требования к вытяжным вентиляторам

Требования, предъявляемые к системе вентиляции, основаны на безопасности и эффективной эксплуатации, поэтому пренебрегать ими владельцам квартир не рекомендуется. Перечислим основные правила:

1. Уровень шума для вентиляционного оборудования, устанавливаемого в жилом доме, не может превышать 30 дБ. В ванной должны применяться лишь бесшумные бытовые устройства.
2. Для обеспечения максимального уровня тяги в канале потолочная вытяжка располагается напротив входной двери, из которой она осуществляет забор свежего воздуха.
3. Прибор требуется устанавливать максимально отдаленно от электронагревательных механизмов, поскольку он выдерживает воздействие температуры до 50 градусов. При её повышении до критического уровня вентилятор выходит из строя.
4. Мощность, производительность и показатель потребления энергии устройства зависят от объема помещения и частоты использования оборудования.
5. Шахта канала вентиляции должна быть чистой. Нормативы по установке и показателям вентиляционных систем указаны в СНиП 41-01-2003. В данном документе описывается максимально допустимый уровень содержания пыли в вентканале и норма воздухообмена.

Виды, их отличия – цены

Для того чтобы в вашем доме либо офисе постоянно был комфортный микроклимат и свежий воздух, то для этого устанавливается приточный осевой вентилятор. Данный вентилятор делиться на такие виды:

• Вентилятор крышный осевой — используется в системах вытяжной вентиляции, который устанавливается: на крышах кафе, ресторанах, гаражей и других производственных помещений. Крышный вентилятор служит для того, чтобы удалять воздух из помещения непосредственно через крышу. Так как крышные вентиляторы устанавливают на крышах зданий, то они должны максимально быть защищены от внешней среды: дождя, снега, сырости и влаги.
• Оконный вентилятор – устанавливается в часть проёма окна в помещении с повышенным уровнем влажности. Предназначенный данный вентилятор для удаление воздуха из помещения (без воздуховодов). Преимуществом вентилятора является его компактность и лёгкость в обслуживании. В большинстве случаев оконный осевой вентилятор изготавливают из высококачественного пластика бежевых и белых тонов. При работе осевого вентилятора вибрация на окна не распространяется, так как данная модель оснащена антивибрационной прокладкой.
• Форточный вентилятор – устанавливается в форточку, предназначаемый для улучшение микроклимата в помещении. Форточный вентилятор оснащён автоматическими жалюзями.
• Настенный осевой вентилятор – чаще всего устанавливается на кухне, санузле и офисном помещении. В отдельных случаях осевые настенные вентиляторы крепятся в отверстиях вентиляционных шахт в подвесных потолках.

Приточный вентилятор в ванной комнате

В каждое современное здание в соответствии строительных норм должен поступать очищенный свежий воздух. Для этого устанавливается приточный вентилятор с фильтром. На сегодняшний день приточные вентиляторы оснащены системами фильтрации, способные очистить поступающий воздух от: грязи, пыли, мелких насекомых и запахов.

Купить приточные вентиляторы вы сможете согласно ниже перечисленным ценам:

• Вентилятор осевой настенного типа «FE031-4DQ-OC-A7», цена от 11 481 рублей;
• Вентилятор осевой настенного типа «FE050-SDQ-4F-A7», цена от 14 814 рублей;
• Крышный вентилятор «TFSR 160» EC, цена от 16 232 рублей;
• Крышный вентилятор «DVN 355DV», цена от 49 177 рублей;
• Вентилятор настенный осевой оконный «Dospel EF 200AS», цена от 2 800 рублей;
• Настенный вентилятор с увлажнителем воздуха «AOX Mist Fan MF 095H», цена его от 22 000 рублей;
• Вентилятор осевой канальный «FE050-VDF-4I-V7», цена его от 177 77 рублей.

к меню

Расчет, монтаж и цены

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Чтобы правильно подобрать и рассчитать систему приточной вентиляции, нужно уделить внимания нескольким основным аспектам:

1. Знать общую производительность вентиляционной системы.
2. Знать максимальную мощность вентилятора, который создает давление в системе.
3. Скорость подачи воздушной массы по воздуховодам и допустимый уровень шума.
4. Знать мощность калорифера.

Установка приточного вентилятора

Этапы монтажа приточного вентилятора (системы):

1. Перед монтажом приточной системы вентиляции требуется проверить на исправность все вентиляционные шахты в помещении, где устанавливается приточный вентилятор.
2. После того, как в стене нанесена разметка, прорезаются отверстия под воздуховоды.
3. Снаружи дома крепится специальная рама, на которую устанавливается оборудование приточной системы вентиляции.
4. После того, как оборудование приточной системы вентиляции закреплена к стене, к ней подсоединяются воздуховоды.
5. Оборудование можно подключать к сети.

Если установка приточной системы вентиляции произведена не правильно, то могут возникнуть следующие проблемы:

• Присутствует сильный шум в воздуховоде и система сильно вибрирует;
• Попадание посторонних предметов в вентиляционную систему;
• Отсутствие притока воздуха;
• Попадание холодного воздуха в зимний период.

Система приточной вентиляции

Цены на монтаж приточной системы вентиляции:

• Установка приточной системы вентиляции до 500 м³/ч от 28 00 рублей;
• Установка приточной системы вентиляции 20000 м³/ч — 50000 м³/ч от 102 000 рублей;
• Установка приточно-вытяжной системы вентиляции 20000 м³/ч — 50000 м³/ч от 184 000 рублей;
• Установка радиального вентилятора 20000 м³/ч — 50000 м³/ч от 23 000 рублей;
• Установка канального/осевого вентилятора 20000 м³/ч — 50000 м³/ч от 28 000 рублей.

к меню

Как ставить вытяжной вентилятор в санузле

ГОСТ 50571.11 делит санузлы на зоны, согласно которым ведётся установка вытяжного вентилятора в санузле.

Зона 0

Нулевой зоной называется объем ванны либо душевого поддона непосредственно. К вытяжным вентиляторам область не имеет отношения.

Зона 1

Зоны в ванной комнате

Первая зона простирается над периметром ванной или душевого поддона от пола до горизонтальной плоскости, расположенной на 2,25 метра над полом. Из указанного сегмента вычитается нулевая область. Здесь допускается установка лишь обогревателей. Но! Запрет распространяется на вытяжные вентиляторы напряжением на 220 В, питающиеся от промышленной сети. Стоит остановить выбор вентилятора для ванной на питании 12 В постоянным (или переменным) током, ограничение исчезает. Остаётся правильно выбрать тип защиты корпуса IP25. Поясним, откуда берутся требования для вытяжного вентилятора. Вторая цифра вытекает непосредственно из п. 701.512.2, вторая – из требования эксплуатации систем БСНН (безопасного пониженного напряжения до 50 В переменного или 120 В постоянного тока, в том числе =12 В, п. 701.411.1.4.3).

Зона 2

Вторая зона находится за периметром ванной (душевого поддона) и оканчивается на расстоянии 60 см от него. Углы образуется пересечениями плоскостей сторон, удаленными сильнее срединной части. Верхняя горизонтальная плоскость проходит на расстоянии 2,25 метров от пола. Здесь уже допускается размещать вдобавок к водонагревателям и светильники с классом электрозащиты II. Однако приборы БСНН не входят в указанные категории. Смело ставьте вентилятор под потолком, если запитан от источника 12 В и носит класс защиты корпуса не ниже IP24 (для общественных душевых и санузлов – IP25).

Зона 3

Зона три – первая область, где допускается применять приборы на 220 В. Простирается от границ второй области на 2,4 метра, сверху ограничена на аналогичном уровне. Присутствует масса ограничений для применения приборов на 220 В в указанном месте. Это возможность установки оборудования с защитой по трём вариантам: использование дифференциального автомата защиты с порогом срабатывания не выше 30 мА, применение индивидуального разделительного трансформатора без заземления выбранной точки вторичной обмотки, использование систем БССН, о чем говорим сейчас.

Стандарты и советы

Проводники систем БСНН отгораживаются от прочих. При прокладке внутри ванной комнаты старайтесь по возможности применять изоляцию согласно ГОСТ30331.3 п. 413.2 (усиленная изоляция, класс электробезопасности II или аналогичный). Требование отпадает для проводки, проложенной глубже 5 см в стене. На всем протяжении полагается жилы БСНН ограждать от прочих при помощи металлических экранов, рукавов, труб. На территории санузла применение упомянутых конструкций запрещено. Остаётся только открытая (по поверхности стены) или скрытая (под поверхностью стены) прокладка внутри пластиковых элементов защиты.

Сечение выбирается, исходя из требований мощности. Разработана таблица 2.1.1 в ПУЭ 6, где нормируются минимальные размеры. К примеру, для бытовых электроприемников допускается применять особо гибкие жилы (состоящие из множества проволочек, класс 3 и выше) путём пайки с сечением от 0,35 квадратных миллиметров по меди. Это минимум, разрешённый стандартом. И хотя ток минимальный, мощность мала, не рекомендуем сильно уходить в сторону. Остаются два ограничения снизу – потребление вентилятора для санузла и рекомендации ПУЭ 6.

Принцип работы обратного клапана

Конструктивно обратный клапан выполнен в виде лопасти (одной или нескольких) которая перекрывает доступ воздушного потока из вентиляционной шахты или с улицы — в технике это называют обратной тягой. Эти устройства весьма эффективны для отсекания неприятных запахов из вентиляционного общего колодца: если сосед часто курит в ванной или туалете, то запах сигарет не появится у вас.

Принцип действия очень прост: специальные ограничительные выступы обеспечивают нормальное движение створок на 90 градусов, поэтому они двигаются в двух направлениях — открытие и закрытие. При работе устройства поток воздуха открывает ее, а по окончании специальные пружины возвращают их на прежнее место.

Сегодня существуют три основных вида клапанов обратного действия:

• управляемый тип — при помощи электропривода или вручную;
• самозакрывающийся клапан с возвратной пружиной;
• пассивный тип, который изменяет свое положение из-за направления хода воздушных масс.

Кроме этого, есть метод их разделения по таким параметрам:

• горизонтального или вертикального вида, что зависит от расположения вентилятора;
• круглого или квадратного типа — от конфигурации воздуховода;
• в виде жалюзи.
