Монтаж двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.
В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.
А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.
Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.
Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
Далее подключаете два других провода в кабеле на отходящие контактные разъемы.
Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.
Как подключить проходные двухклавишные выключатели для управления двумя источниками освещения из двух мест без ошибок
Теперь немного усложним задачу с точки зрения монтажа электрики, но значительно облегчим удобства пользования осветительными приборами внутри квартиры.
Для этого с помощью двух коммутаторов будем управлять светильниками сразу из коридора или спальни.
Теперь человеку не потребуется передвигаться в сумерках по комнатам. Проходные модули позволят управлять освещением дистанционно. Две люстры, расположенные в коридоре и спальне, можно будет зажечь и погасить любым переключателем.
Электрическая схема подключения проходных двухклавишных выключателей к двум различным светильникам выполнена по принципам предыдущей разработки, но она имеет более усложненный вид.
Здесь расход провода возрос примерно вдвое, количество коммутационных точек в распределительной коробке увеличилось с пяти до восьми, что накладывает определенные трудности при выборе ее габаритов.
В каждом подрозетнике придется подключать по шесть проводов, а это накладывает требование увеличения их внутреннего пространства.
Возможно, потребуется выполнять монтаж в двух распаечных коробках стандартного исполнения или пойти на другие ухищрения.
Частично решить эти проблемы можно за счет прямой прокладки проводов между выходными клеммами проходных модулей, минуя их соединения внутри распределительной коробки.
Таким способом можно сэкономить даже на длине кабельных магистралей, спланировав их оптимальное направление. Но, придется учесть местные условия и отразить все это в проекте.
Виды выключателей для бытового применения
Решая, как подключить лампочку через выключатель, стоит разобраться в разновидностях приборов.
По количеству клавиш
Клавиш может быть несколько или одна. Многоклавишные приборы применяют для управления несколькими источниками света или группой ламп на одном осветительном приборе. Функциональность переключателя не зависит от количества клавиш.

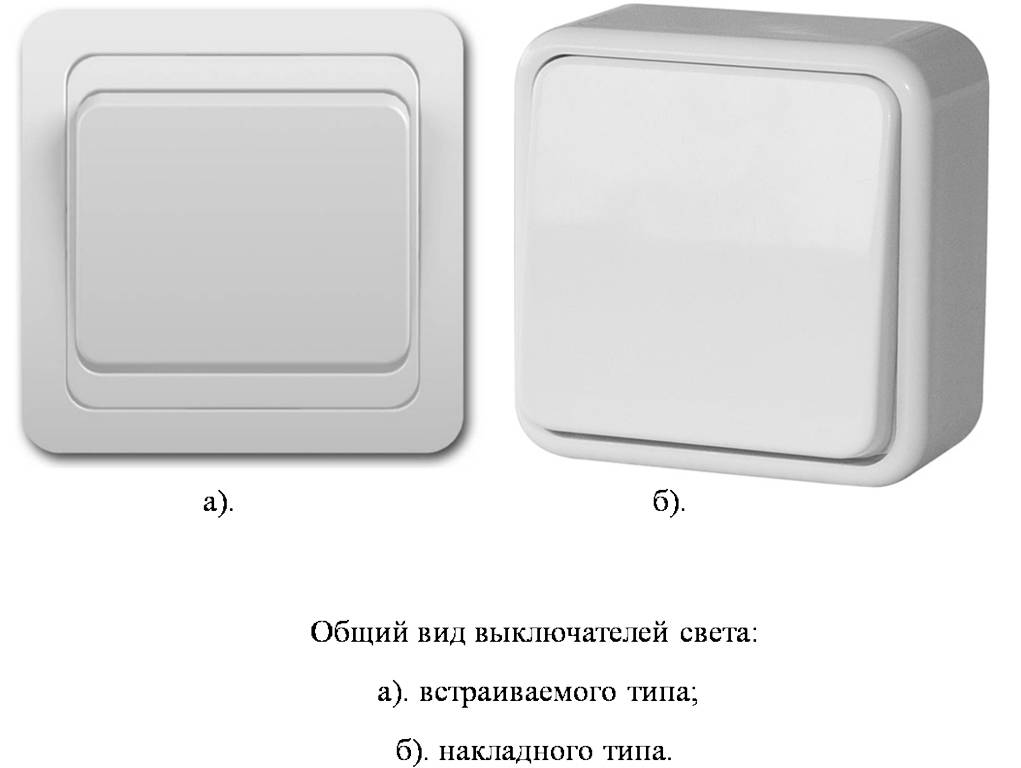

По способу монтажа
В зависимости от способа установки переключатели бывают накладные и встраиваемые. Чаще используют последний вариант, потому что он совместим со скрытой проводкой. Для монтажа выключателя в стене высверливают отверстие и предварительно устанавливают в него подрозетник сечением 6,8 см.
Накладные разновидности устанавливают на стену в помещении. Они совместимы с открытой и скрытой проводкой. Поскольку агрегат сильно выступает над поверхностью стены, в интерьере он смотрится не лучшим образом. Чаще их применяют в хозяйственных помещениях и подсобках. Если класс защиты корпуса довольно высокий, то накладной выключатель разрешено устанавливать на улице или в помещении с высокой влажностью.

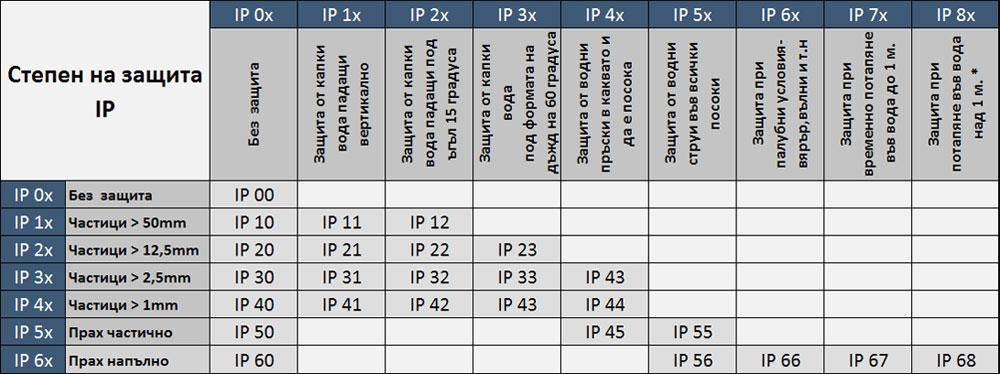

Классы защиты выключателей
Класс защиты коммутативного устройства обозначают буквами ІР и двухзначным числом, в котором первая цифра указывает на степень защиты от пыли и твердых частиц, а вторая – это показатель влагозащищенности. Первое число бывает в пределах 0-6, а второе – 0-9. Большее значение указывает на более высокий класс защиты.
Для установки в жилой комнате достаточно прибора с классом защиты ІР20. Для кухни лучше выбрать модель класса ІР44. В неотапливаемом помещении или в ванной комнате устанавливают агрегат типа ІР45. Для установки за пределами дома подходят только модели со степенью защиты ІР от 55 до 66.
Виды по типу клемм и способу управления
В зависимости от управляющего механизма коммуникативные устройства подразделяют на следующие виды:
- Клавишные имеют качающийся механизм, который фиксируется в любом крайнем положении. Конструкция бывает с пружинами, коромыслом, шариками и другими деталями для закрепления клавиши в нужном положении.
- Кнопочные разновидности бывают с фиксацией и без нее. В последнем случае дополнительно используют релейное устройство для замыкания цепи.
- Модели поворотного типа сегодня практически не используют, кроме случаев, когда нарочно создают помещение в ретро-стиле. Это конструкции накладного типа.
- Приборы со шнурком удобны при расположении возле кровати или в другом месте отдыха.
- Сенсорные агрегаты легко переключать, потому что для этого достаточно коснуться поверхности.
- Разновидности с дистанционным управлением удобны тем, что свет можно включать и отключать не вставая.
Многие переключатели укомплектованы винтовыми клеммами. Для подсоединения зачищенный конец жилы запускают в гнездо, а для фиксации в клемме отверткой затягивают небольшой винт. Моножильные провода закрепляют напрямую в клеммах, а их многожильные разновидности требуют предварительного надевания клеммного наконечника.
В современных выключателях стоят пружинные клеммы без винта. Провод просто вставляют в отверстие до упора. Происходит автоматическая надежная фиксация. Однако некоторые электрики уверяют, что подобный способ соединения не очень долговечный в сравнении с винтовыми клеммами.
Что такое двухклавишный выключатель?
Двухклавишный выключатель — это электрический переключатель, состоящий из двух отдельных клавиш, которые управляют двумя разными или одной и той же электрической цепью. Этот тип выключателя широко используется в бытовой электротехнике и в промышленности. Рассмотрим его подробнее.
Функциональность
Двухклавишный выключатель позволяет управлять двумя разными устройствами или источниками света из одного места. Например, вы можете включить или выключить освещение в разных комнатах или управлять разными группами ламп в одной комнате. Каждая клавиша функционирует независимо от другой, что обеспечивает гибкость управления.
Как подключить бра с выключателем-шнурком
Среди частных случаев монтажа электроприборов встречаются такие, как установка настенного светильника. Очень часто такие осветительные приборы комплектуются шнуровыми выключателями.
Настенные светильники, или бра, используются для организации точечного освещения помещения, чаще всего прикроватного в спальне. Бра может иметь одну или несколько лампочек, подключаться в сеть напрямую или быть запитанной от розетки, а также включаться посредством выключателей различного типа.
Как произвести монтаж осветительного прибора, управляемого клавишным настенным выключателем, вы уже знаете. Теперь разберемся, как подключить бра, зажигаемое посредством шнурового выключателя.
Принципиального различия между схемами с клавишным и шнуровым выключателем вы не найдете – нулевой провод светильника соединяется с нулевым проводом из распределительной коробки, а фазный провод идет сначала на выключатель, а затем на распределительную фазу. Визуально разница заключается лишь в том, что шнуровой выключатель монтируется обычно непосредственно в корпус настенного светильника.
Если устройство вашей бра предусматривает наличие двух и более лампочек, то фазные провода каждой из них подаются непосредственно на клемму выключателя, соединяясь в этой одной точке. От выключателя в питающую сеть идет уже один фазный провод.
Богатый ассортимент электрических устройств на современном рынке может озадачить кого угодно. Но вооружившись нашими советами, вы сможете не только подобрать подходящий для себя выключатель электрического освещения, но и грамотно установить его у себя дома.
Правила подключения от розетки без коробки
Подключение выключателя от розетки без коробки требует особого внимания и точности, так как это может повлиять на безопасность и эстетику установки. Вот инструкции, которые помогут вам в этом процессе:
Инструменты:
- Отвертка
- Плоскогубцы
- Стриппер для проводов
- Изолент
- Индикатор напряжения (по желанию)
Перечень действий:
- Отключите электроэнергию в том месте, где вы собираетесь работать.
- Определите провода, идущие от розетки. фазный, нулевой и, возможно, заземляющий.
- Используя стриппер, снимите изоляцию с концов проводов на необходимую длину.
- Подключите фазный провод к одному из контактов выключателя.
- Подключите нулевой провод к другому контакту выключателя.
- Если есть заземляющий провод, подключите его к заземляющему контакту выключателя.
- Убедитесь, что все соединения надежно закреплены и изолируйте открытые контакты изолентой.
- Включите электроэнергию и проверьте работу выключателя.
Подключение выключателя от розетки без коробки — задача, выполнимая с надлежащим вниманием и соблюдением правил безопасности. Всегда следите за тем, чтобы все соединения были надежно изолированы, и при малейших сомнениях обратитесь к профессиональному электрику
Такой подход обеспечит безопасное и долговечное использование вашей электропроводки.
Полезные советы
- ВСЕГДА перед началом работ обесточивайте сеть!
- Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
- Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
- При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
- При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
- Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
- При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.
Одноклавишный выключатель: особенности подключения
Одноклавишный выключатель является стандартным и наиболее распространенным типом выключателя, используемым для управления одним источником света. Подключение такого выключателя довольно просто и может быть выполнено самостоятельно с соблюдением основных правил безопасности.
Вот инструкция по подключению одноклавишного выключателя:
- Отключите электроэнергию в рабочей зоне, чтобы избежать возможных травм.
- Определите фазный провод, который нужно будет подключить к выключателю.
- Подготовьте фазный провод, сняв изоляцию на необходимой длине.
- Подключите фазный провод к одному из контактов выключателя.
- Подключите провод от лампы или другого источника света к другому контакту выключателя.
- При наличии заземления подключите заземляющий провод к соответствующему контакту.
- Убедитесь, что все соединения надежны и изолированы при необходимости.
- Установите выключатель в монтажную коробку и закрепите его.
- Включите электроэнергию и проверьте работу выключателя.
Подключение одноклавишного выключателя — это относительно простая операция, но она требует аккуратности и точного следования инструкциям. При правильном выполнении всех действий вы получите надежный и функциональный элемент системы освещения.
Подключение выключателя со световым индикатором
Многим домашним умельцам полезно будет узнать, как подключить выключатель с подсветкой. Разница в подключении состоит только в том, что питание нужно подать и на индикатор подсветки. В качестве подсветки в таких моделях используют светодиод с резистором или неоновую лампу. В выключенном положении питание подсветки происходит через нить накаливания лампы, которая имеет маленькое сопротивление.
Принцип работы: когда контакты переключателя разомкнуты, ток фазы идет через сопротивление, проходит через лампочку подсветки и направляется через нить накаливания на ноль. После замыкания контактов неоновая лампочка выключается из общей схемы и гаснет. При подключении переключателя с подсветкой руководствуются теми же принципами и схемами, что и при монтаже обычного прибора с одной или двумя клавишами.
Схема подключения одноклавишного выключателя
Чтобы обозначить планируемые каналы для проводки, надо знать принцип монтажа выключателя. Схема его подключения не представляет особой сложности. Первое и главное правило: одноклавишный выключатель должен прерывать фазовый провод (обычно коричневого или белого цвета). Это делается в целях безопасности, чтобы лишний раз не ударило током.
- «Фаза» выводится из электрической коробки от подъездного кабеля и подводится к месту монтажа выключателя.
- Одновременно «ноль» из разводки протягивается напрямую к месту расположения светильника (это всегда провод синего цвета).
- От планируемого гнезда для одноклавишного выключателя отводится фазовый провод к той же точке подвески люстры или иного осветительного прибора.
- После выключателя фазовый провод можно снова завести в коробку и уже оттуда вести его к светильнику вместе с остальными, но никакой необходимости в этом нет, легче сразу протянуть линию к осветительному прибору.
Изучив схему монтажа, чертим линии прокладки кабелей наиболее удобным способом и начинаем готовиться к работам.
Разъяснение схемы подключения для упрощения понимания
Выключатель света является несложным механическим устройством, основная функция которого – управление освещением, принцип действия — замыкание и размыкание электрической цепи на пути к светильнику. Чтобы правильно сделать электропроводку для него, необходимо хорошо понимать принцип действия и схему работы выключателей. Для начала рассмотрим схему подключения одноклавишного выключателя (представлена ниже).
На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя. Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.
На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит. Если перевести выключатель в положение «включено» лампа загорится. Согласно ПУЭ (Правила Устройства Электроустановок) — это единственно верный вариант подключения выключателя.
Выключатель должен разрывать фазу!
На схемах видно, что в обоих случаях на выключателе разрывается фаза, а ноль идёт на лампочку или светильник напрямую. И это правильно! Ибо, как говорил Остап Бендер, ибо…..
А что произойдёт, если сделать наоборот?
В принципе, ничего особенного, всё будет работать. Но. Самый большой минус такого подключения это безопасность. Так как безопасность эксплуатации электроустановок имеет большое значение, то подключение выключателя оговорено в ПУЭ (Правила устройства электроустановок).
«В трех- или двухпроводных однофазных линиях сетей с заземленной нейтралью могут использоваться однополюсные выключатели, которые должны устанавливаться в цепи фазного провода, или двухполюсные, при этом должна исключаться возможность отключения одного нулевого рабочего проводника без отключения фазного». (7 издание ПУЭ, 6.6.28)
Это правило для подключения автоматического выключателя. И говорит оно о том, что нельзя разрывать нулевой провод не разрывая и фазный.
Так что произойдёт если выключатель будет стоять в нулевом проводнике?
При включённом выключателе всё будет работать так как к лапочке будет приходить и ноль (через выключатель) и фаза (напрямую).
А вот при выключенном выключателе на лампочке ноль исчезнет, а фаза останется. Причем на обоих проводах, если это лампа накаливания.
Чем это чревато?
Если светильник исправен и работает, то ничем не чревато. А вот если вы захотите поменять перегоревшую лампу в люстре или светильнике подключённом неправильно, то при случайном прикосновении к контактам в цоколе вас может ударить током. А может и не ударить. Всё зависит от того как хорошо заземлены ваши ноги. Но лучше не экспериментировать!
Что ещё может произойти?
Если люстра или светильник не новые, может потрескаться изоляция проводов и (не дай Бог) они замкнут на корпус люстры или светильника. На металлическом корпусе люстры может оказаться фаза. Простое прикосновение к корпусу может быть чревато поражением электрическим током. Всё зависит от особенности организма и качества заземления ваших ног. Исход может быть непредсказуем.
Ну а почему не сработала защита?
Да потому, что ноля то на люстре у нас нет — выключатель выключен, ноль разорван и не подается на светильник. Если же выключатель включён и ноль подается на светильник, он может и не быть на корпусе люстры. На корпусе люстры может быть только фаза. Автомат же дифференциальной защиты в цепи освещения можно не ставить согласно ПУЭ.
Ещё одна неприятная проблема при неправильном подсоединении выключателя это мерцание светодиодных ламп и светильников при постоянной фазе на них. Не факт, что это будет происходить, но у светильников не очень высокого качества это может случиться.
Разметка мест установки электроприборов
Перед началом монтажных работ нужно разметить, как будет расположен выключатель, электропровод на стене, потолке, где будет установлена лампочка. Выключатель ставится возле двери, ведущей в комнату, может быть установлен на высоте от пола, начиная от 30 см и до 1,6 м. Если монтируем дополнительную лампочку на стену, то выключатель ставится на уровне розеток.
После того, как отметили местоположения выключателя, ведем прямую линию вверх под потолок. В этом месте нужно будет поставить распределительную коробку. На потолке отмечаем место, где будет устанавливаться лампочка. От неё ведем прямую линию к стене и далее по стене ведем линию к месту, где стоит распределительная коробка. Затем замеряем длину провода, нарезаем отрезки и приступаем к монтажу.
Общепринятая маркировка
Двухклавишный выключатель – это тип переключателя, который позволяет управлять двумя раздельными электрическими цепями или устройствами из одного места. Это может быть полезно, например, в комнатах с несколькими источниками света. Общепринятая маркировка такого выключателя включает в себя несколько ключевых элементов, которые можно описать следующим образом.
Клавиши:
На лицевой панели выключателя обычно располагаются две клавиши. Они могут быть обозначены специальными символами, цифрами или буквами, чтобы указать, какому устройству или цепи они соответствуют. Часто одна из клавиш обозначается как «I», а вторая как «II».
Позиции Вкл/Выкл:
Каждая из клавиш может иметь две позиции: «Вкл» (включено) и «Выкл» (выключено). В некоторых случаях эти позиции могут быть обозначены цветом, например, зелёным для «Вкл» и красным для «Выкл».
Терминалы:
На задней стороне выключателя обычно располагаются терминалы для подключения проводов. Обычно там находятся четыре терминала: два для входящих проводов (L1 и L2) и два для выходящих проводов, управляющих раздельными цепями или устройствами.
Маркировка заземления:
Некоторые двухклавишные выключатели могут иметь дополнительный терминал для заземления, который обычно обозначается символом заземления или буквой «E».
Обозначения номиналов:
На выключателе также может быть указана информация о номинальном напряжении и токе, с которыми он может работать. Эта информация важна для правильного подбора выключателя в соответствии с требованиями электрической системы.
Советы профессионалов
Для того чтобы не путаться при монтаже электропроводки, лучше пробрести провода с разным цветом жил. Фазу, как правило, подключают к белому или красному проводу, ноль – к синему или чёрному, для заземления же используют жёлтый, зелёный или жёлто-зелёный цвет.
При прокладке проводки под слоем штукатурки стоит сохранить схему расположения проводов. Это может понадобиться в будущем. Самый простой способ – сфотографировать ещё не замурованную проводку, нанеся прямо на стену мелом или маркером расстояния от стен, потолка, углов, оконных проёмов, других ориентиров.
Расчёты сечения провода не стоит производить по минимуму, лучше дать некоторый запас. Тогда не будет болеть голова при покупке новой большой плазменной панели или установке на кухне посудомоечной машины, а на даче при необходимости можно будет спокойно подключать в сеть бытовой сварочный аппарат или электропилу.
Назначение и сфера применения
После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе.
На клемму приходящего контакта должен быть подключен провод с фазой, который идет от распределительной коробки. Будем считать, что все провода уже уложены и подведены, а вытяжка и светильник установлены. Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм.
Такое соединение считается долговечным и простым при монтаже. Но также можно использовать обжимные наконечники, соответствующие сечению провода для гибкого провода. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около см от потолка.
Нулевой провод рабочий ноль к потребителям выводится из распределительной коробки, и не проходит через выключатель. Схема подключения двойного выключателя Три варианта схем — все одинаковые по функциям Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке.
Рекомендуем: Глубина заложения электрокабеля в земле снип
Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе. Это поможет, если потребуется ремонт.
Если вместо двухклавишного выключателя будет устанавливаться другой вид прибора, нужно ознакомиться с его схемой. Устройство выключателя с двумя клавишами По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Все инструменты должны иметь заизолированные рукоятки, чтобы избежать поражения током.
Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения. Рассмотрено для моделей двух стандартных исполнений. Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. Монтируются обе клавиши.
Люстра и двухклавишный выключатель . 3 схемы подключения .
Монтаж электропроводки
Будем считать, что нигде никаких проводов еще не
проложено. Поэтому первым делом, укладываете в штробе от щитовой до распаечной
коробки трехжильный кабель питания ВВГнг-Ls 3*1.5мм2.
Для дальнейшего расключения проводов внутри, оставляете запас около 10-15см. Он понадобится, когда у вас по какой-либо причине произойдет КЗ или выгорание контактов, и вы сможете без проблем выкусить подгоревшие жилы и соединить все заново, без штробления и прокладки нового кабеля.
В щитовой жилы кабеля подключаются на отдельный автомат освещения с номинальным током не более 10А.
В распредкоробке кабель зачищается и жилы подписываются
согласно расцветке и тому, как вы их подключили в щитке:
L – фаза
N – ноль
Pe – заземляющий проводник
Кстати, всю маркировку в том числе самих кабелей, а не только их жил, желательно сохранить. Это поможет вам в будущем при подсоединении новых линий или ремонте данной распайки быстро сориентироваться, какой кабель откуда приходит и куда идет.
Подписывать можно маркером прямо на стенках самой
коробки.
При маркировке жил старайтесь соблюдать утвержденную
правилами расцветку.
Синий – ноль
Желто-зеленый – земля
Серый, белый, коричневый и др. – фаза
Подготовительные действия
Первое, что нужно сделать перед монтажом описываемого прибора, это осмотреть подведённый кабель. Если таковой отсутствует, необходимо заняться обустройством проводки для всех линий светильников. К месту монтажа двуклавишного выключателя должны быть подведены два параллельных фазовых провода (с изоляцией коричневого или белого цвета) от обеих веток освещения. Соответствующие нулевые линии с изоляцией синего цвета должны «уйти» с ламп прямо к электрическому щитку, соединившись в конце в общий провод.
При этом не надо забывать, что к выключателю должен подходить от общей сети один фазовый провод. Само гнездо прибора обычно располагают около двери, в 10 — 20 сантиметрах от наличника, на высоте примерно 1,5 м от пола. Конечно, можно варьировать эти параметры по своему усмотрению. Главное, чтобы процесс включения света оказался удобным.
Когда кабель уже подведён к гнезду для крепления описываемого прибора, нужно осмотреть концы проводов и, отключив питание, зачистить их, то есть удалить изоляцию на длине 5 — 10 мм. Если окажется, что длина кабеля, выведенного в стакан для установки «утопленного» выключателя на две клавиши, слишком короткая, тогда можно подсоединить часть новых проводов через клеммную колодку.
В случае с открытой проводкой проблем со слишком коротким кабелем возникнуть не должно. Ведь выключатель накладной, устанавливается прямо на стену, поэтому месторасположение его всегда можно скорректировать.
Подключение двухклавишного выключателя
Следующей будет схема, в которой задействован двухклавишный выключатель.
Особенностью его конструкции является наличие двух выходных выводов, каждый из которых может соединиться с входным (фазным) выводом независимо друг от друга.
Это позволяет создать две отдельные ветки из одного вводного провода, для управления питанием которых предусмотрена своя клавиша рубильника.
Обычно двухклавишный выключатель применяется для питания двух ламп, но бывают ситуации, когда запитать нужно только один осветительный элемент, то есть создать одну ветку.
В таком случае подключение не отличается от описанной выше. Единственное, следует определиться какая клавиша будет рабочей и к ее выходному выводу подключить фазную жилу.
При таком соединении вторая клавиша будет отключена.
Как найти скрытую проводку в стене квартиры прибором и без
Теперь рассмотрим особенности подключения двух лампочек к такому прерывателю. То есть, по сути, создаем из одного фазной жилы две ветки.
Разница от описанной выше схемы сводится к тому, что у нас будет два вывода из коробки (каждый на свою лампу).
То есть, в распределительную коробку должно входить 4 провода – вводной, два выводных и от выключателя.
Еще важный момент – от прерывателя к распределительной коробке придется прокладывать трехжильный провод.
Одна из жил будет подключаться к входному выводу выключателя, а две других — к выходным.
Далее остается все правильно соединить. Здесь для удобства тоже следует использовать цвета оплеток.
К примеру, третьим цветом в трехжильном кабеле будет зеленый.
Соединение делается так:
- Нулевой провод (синий) от ввода соединяем с двумя выводными соответствующего цвета (должна получиться скрутка, состоящая из трех жил);
- Вводной фазный провод (коричневый) соединяем с таким же по цвету, ведущим на выключатель;
- Две остальных жилы кабеля, ведущего на выключатель, нужно соединить с фазными жилами выводов. То есть, синюю нужно соединить с коричневой одной ветки, а зеленую – с коричневой другой ветви.
Читайте по теме: Соединения проводки, как правильно скручивать провода.
Все это более наглядно представлено на схеме.
После соединения все скрутки следует заизолировать и только после этого проверять работоспособность.
Важно знать: Беспроводные выключатели значительно упрощают подключение плафонов с одной лампочкой или большие люстры
Двухклавишный выключатель и его подключение, схема и фото
В комнате с несколькими осветительными приборами или с люстрой на несколько лампочек просто не обойтись без двухклавишного выключателя, который позволяет определенным образом регулировать уровень освещения: к каждой клавише можно подключить одну или несколько лампочек. Мы рассмотрим схемы подключения двухклавишных выключателей на две и более лампочек.
К тому же, это более компактное решение, чем установка нескольких обычных выключателей. Нажимая на одну клавишу, включаем одну лампочку (светильник) либо обусловленную группу лампочек (светильников); вторая клавиша «отвечает» за другие лампы или светильники; нажатием на обе клавиши включается все освещение. Как видите, все просто.
Однако установка двойного выключателя может вызвать вполне понятное затруднение. Точнее, его подключение к сети. Поэтому сейчас разберем весь процесс более подробно.
Принцип работы выключателя с двумя клавишами прост: фазовый провод, находящийся под напряжением, посредством замыкания клемм подключается поочередно или одновременно к обоим проводам, ведущим к потребителям электроэнергии, обеспечивая описанный выше результат. К клеммам подготовленные (оголенные на достаточную длину) концы проводов присоединяются при помощи винтов или специальных зажимов.
Приступаем к работе монтажа выключателя на 2 клавишы
Подключение электроприборов, в том числе и выключателей, должно производиться в условиях хорошего дневного освещения и обязательно при предварительно обесточенной сети.
Обращаем ваше внимание: сначала обязательно отключите напряжение в сети!
Кроме того, необходимые инструменты – крестовая и плоская отвертки, плоскогубцы – должны быть с изолированными рукоятками. Еще вам потребуется острый нож и качественная изолента.
Предварительно нужно нарисовать схему проводки и подключения и проложить проводку, после чего можно приниматься за сами выключатели.
Прокладывают проводку открытым (поверх стены) способом в специальных гофротрубах или закрытым способом (внутренняя проводка) в специально проделанных в стене канавках, которые затем заштукатуриваются. Соединения проводов производятся в специальных распределительных коробках.
Непосредственно к выключателю должны выходить три провода:
— один входящий, фазовый, на который подается напряжение – он определяется при помощи специальной отвертки-пробника, для чего нужно включить электричество, а после того, как фазовый провод будет определен и помечен удобным способом, сеть снова нужно обесточить;
— два исходящих, ведущих к потребителям (патронам лампочек в светильниках).
Подключение
Хорошо зачистите от изоляции концы проводов, примерно на 1 см. Если провода многожильные – отпрессуйте оголенную часть специальным обжимником.
Внимательно осмотрите клеммник: входная клемма возле отверстия, куда вставляется провод, отмечена либо стрелочкой, либо латинской буквой «L». Если входная клемма маркирована буквой, то выходные, в свою очередь – стрелочками.
Подключите выходные провода к соответствующим клеммам – как правило, вставленный в отверстие конец провода поджимается винтом при помощи отвертки. На данном этапе можно решить, какие светильники (лампочки) какой клавишей будут включаться/выключаться, подсоединив к правой и левой клеммам соответствующие провода.
Далее таким же образом подключаем во входное отверстие фазовый провод и вставляем выключатель на место в специальный подрозетник, равномерно поджимая правый и левый винты боковых упоров. Затем устанавливаем на место клавиши и проверяем работу собранной схемы.
Двухклавишный выключатель с подсветкой
Двухклавишные выключатели с диммерами (подсветкой) очень удобны для поиска в темном помещении, особенно, если выключатель находится не сразу возле двери, а в другом месте комнаты. Чтобы подсветка срабатывала на выключение, достаточно один из двух проводков, ведущий от вмонтированных в клавиши индикаторов сверху, подсоединить к фазовому контакту, а идущий снизу – к одному из выходящих к потребителям контактов. Как видите, в этом вопросе тоже ничего сложного нет.
Следуя нашим инструкциям и соблюдая предельную внимательность, вы сможете произвести подключение нескольких осветительных приборов и прочих электрических устройств через двухклавишный выключатель.
