Способы и схемы подключения светодиодной ленты без блока питания

Важно знать

Дополнительно для монтажа продаются дюралевые профили, которые укрепляются на стене или потолке, и лента приклеивается уже к ним. К профилям комплектуется пластмассовый рассеиватель, позволяющий запрятать светодиоды и создать поток света максимально равномерным.

Цена на профиль очень высока и не выгодна для бюджетного ремонта. Устанавливая подсветку на потолок, лучшим решением будет спрятать ее за потолочный плинтус. Свет должен падать под углом, поэтому плинтус выполнит роль короба и поможет создать нужный эффект.

Также при монтаже обращайте внимание на то, чтобы прямой свет из диода периодически не попадал в глаза. В таком случае все труды будут напрасны

Если составить очень мощную диодную ленту, то ей потребуется блок питания с охлаждением. Такие блоки не могут работать бесшумно и их расположение следует учитывать при монтаже, чтобы в дальнейшем они не создали дискомфорта.

Светодиодные приборы вошли в нашу жизнь совсем недавно. Никто и не подозревал о том, что последней тенденцией будут пятиметровые ленты всех цветов на дистанционном управлении. Их можно наращивать и резать. Такие свойства дадут большой масштаб творчеству индустрии дизайна, архитектуры и развлечений. Уже сейчас встречаются рекламные объявления, подсветки наружные и внутренние в таких решениях.

Однако светодиодная лента не может быть очень надежной. При установке нужно думать еще и о будущем демонтаже при отсутствии ремонта. Если же ремонт возможен, то нужно найти один из потухших диодов в ленте, затем заменить его новым. Сломанные диоды легко обнаружить визуально, а с помощью измерительных приборов проще всего.

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

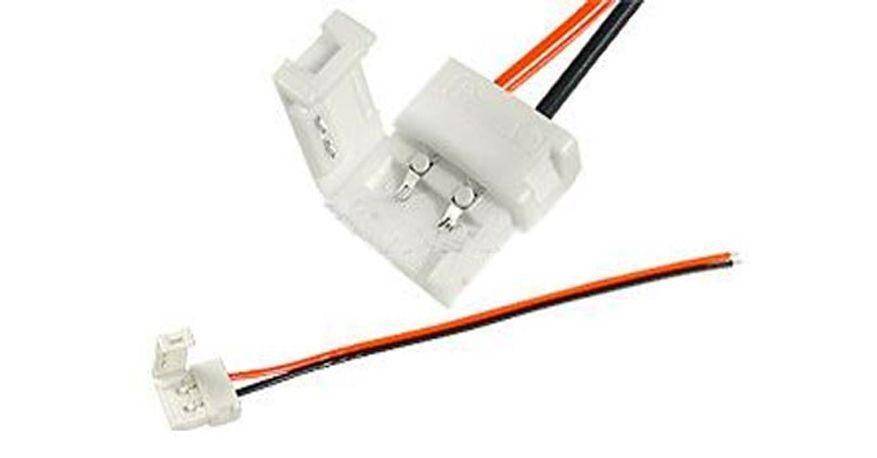

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

• освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
• нанести припой на контактные площадки;
• подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
• соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
• установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты.

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А», подключаем к клемме фазы — «L».

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу.

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Белая — Фаза

Бело-синяя – Ноль

Желто-зеленая – Заземление

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Белую жилу – фазу, мы соединяем с красным проводом с маркировкой «выкл» приемника дистанционного управления освещением, а бело-синюю жилу — ноль с оставшимся черным проводом.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом.

Кроме этого соединения были затянуты контрольными винтовыми клеммами.

Затем все надежно заизолировано.

Осталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты. Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты. Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено, теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ. При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

Что нужно подготовить для подсоединения светодиодной ленты

Для того чтобы собрать схему для светодиодной ленты своими руками потребуется минимум инструментов. Вы можете это сделать с помощью ножа или отвертки в самом простом случае. Давайте разберемся со всеми нюансами и вопросами, которые могут у вас возникнуть.

Что важно знать

Светодиодная лента – это осветительный прибор, состоящий из гибкой печатной платы, на которой запаяны светодиоды и резисторы. В самых распространенных моделях на 12 В светодиоды соединены по группам из трех штук и пары резисторов. Резисторы нужны для гашения лишнего напряжения и ограничения тока. Дело в том, что белому светодиоду для работы нужно порядка 3 – 3,3 В, а лента рассчитана на 12. Если 3 светодиода подключены последовательно – необходимо чуть больше 9 В, резисторы «берут на себя» оставшиеся 2 – 3 В.

Степень защиты

Вы можете использовать Led-ленту и в помещении, и на улице и даже под водой. Это становится возможным благодаря тому, что существуют разные степени защиты от влаги и пыли. Метка типа IPxx, где вместо хх пара цифр, говорит о степени защиты. Чем выше эти цифры – тем в более сложных условиях может использоваться светильник и оборудование. При этом первая цифра говорит о защите от пыли и мелких частиц, а вторая – от воды и брызг.

Продукция с маркировкой IP20 не предназначена для работы в сложных условиях с повышенным содержанием пыли и влаги в воздухе, стихия незащищенных лент – это спальня или гостиная, в общем, любое сухое помещение, желательно бытового применения. Отличным решением использования таких лент – это монтаж в нише подвесного потолка или на карнизе, для осуществления декоративной подсветки. С помощью такого дизайнерского решения вы сможете устроить в комнате уют с мягким рассеянным светом. Особенно эффектно смотрится, когда мебель и ее очертания подсвечены с обратной стороны и снизу. Печатная плата таких лент не имеет защиты и легко окисляется и повреждается от плохих условий окружающей среды.

Модели IP68 можно использовать под водой, например, подсветки фонтанов и бассейнов. Такие ленты залиты толстым слоем силикона, что дает нужную защиту от воды контактных площадок и светодиодов. Кроме того, она отлично впишется для подсветки днища автомобиля.

Это два «крайних» варианта, естественно, в продаже имеются промежуточные степени защиты, которые можно использовать во влажных помещениях, например, для монтажа на кухне, в качестве подсветки над мойкой

Ну и здесь нужно принимать во внимание удаленность ленты от раковины. Они отлично подходят для хозяйственных построек – подвалов, гаражей, подсобных помещений с умеренными условиями

Расчет длины

Ленты чаще всего продаются в бухтах по 5 метров. Количество светодиодов:

• 30;
• 60;
• 120.

При этом ленту можно резать и наращивать, не превышая длины целого полотна в 5 метров. Сечение проводников рассчитано таким образом. Что максимальный размер ленты ограничен этой цифрой. Если соединить больший метраж ленты – она будет греться и может быстро перегореть. Ну а если вам нужна большая длина подсветки необходимо от блока питания запитывать 5 м, а к следующим 5 м прокладывать питающий кабель от контактов ленты до клемм блока питания, а не соединять ленты такие большие участки ленты непосредственно между собой.

Как резать и соединять отрезки светодиодной ленты

Ее можно резать и соединять как раз по кусочкам из трех светодиодов. На ее фасаде есть разметка – линия для отреза или знак «ножницы». По обе стороны от линии разреза есть контактные пятачки, к которым подключается питание. На одноцветной ленте на каждом из отрезков 4 пятачка. 2 с начала отрезка и 2 в конце, соответственно плюс и минус с каждой стороны. Не имеет разницы, с какой из сторон подавать плюс, а с какой минус.

На RGB ленте по 4 пятачка, они дублируются. Имеют общий плюс, а для каждого из цветов – индивидуальный минус.

Однако, это справедливо для такого светильника на 12 В, для моделей на 220 В это правило не работает, их нужно разрезать по линиям разметки, обычно это отрезки длиною в полметра.

Зачем нужен блок питания?

Каждый производитель назначает обязательным элементом схемы блок питания. Без него не эксплуатируется светодиодная лента. 220В (подключение без блока питания возможно теоретически) по требованиям безопасности подается на осветительный прибор исключительно через адаптер.

Дело в том, что в рассмотренной выше схеме элементы пайки не обладают защитой. К оголенным участкам системы можно случайно прикоснуться рукой. При этом удар током будет таким же, как от провода «фазы». Сегодня в продаже появились светодиодные ленты под названием «Дюралайт». Их можно подключать без блока питания. Их схема соответствует приведенной выше технологии. Но лента при этом находится в специальной защитной трубке. Удар током в таком случае исключается.

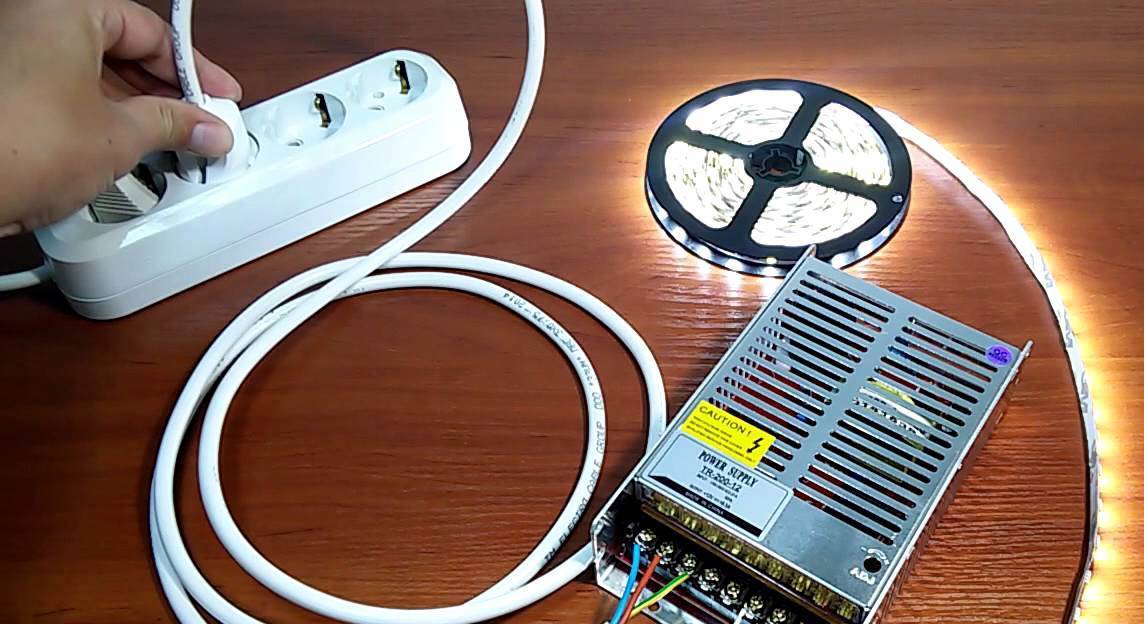

Способы подключить светодиодную ленту 12В к сети 220В

Переделка шуруповерта на питание от сети

При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.

Импульсный блок питания

Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.

Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.

Питание устройств от трансформатора

В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.

Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.

Бестрансформаторный блок питания

Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.

Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.

Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.

Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.

Для определения тока конструкции необходимо:

1. Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
2. Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
3. Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.

Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.

Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.

Бестрансформаторный блок питания

Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение

Последовательное подключение

Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:

• Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
• Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.

Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.

Подключение 12 вольтовой ленты к сети 220В

Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.

Подсоединение LED-ленты к электросети 220 В: способы и приборы

Как подключить диодную ленту к 220 В? Есть способы подсоединения, позволяющие сделать это напрямую.

Иными словами, не понадобится подключение светодиодной ленты к блоку питания.

Далее перечислены методы и другие дополнительные приборы, которые применяют для этих целей:

1. Для работы используются диодный мост и конденсаторы. Затем отрезки SMD-ленты последовательно подсоединяются друг к другу. Данный способ более сложный в монтаже и менее практичен. Затраты на выпрямитель и конденсаторы сопоставимы с затратами на приобретение блока питания. Диодный мост – компактный прибор, для которого предусмотрены разные показатели мощности. Например, значение 700 Вт подходит для LED-ленты 220В без блока питания, длина которой составляет до 100 м, либо более мощной 40-метровой.
2. Чаще всего электрики применяют способ подсоединения за счет трансформаторов, которые понижают показатели до 12 либо 24 В постоянного тока.

Есть мастера, которые изготавливают выпрямители сами, так как они представляют собой стандартный диодный мост без дополнительных элементов.

Подключение в автомобиль

В бортовой сети транспортного средства хоть и напряжение около 12 вольт, которое подходит для питания ленты, но это не совсем так. Когда двигатель вращается с рабочими оборотами (не холостыми) напряжение на выходе генератора достигает 14,3 – 14,7 В, эта величина необходима для заряда АКБ. Если вы подключите к нему светодиоды, вряд ли они долго проработают, от повышенного напряжения будет повышенный ток, как следствие – повышенный нагрев. Это приведет к преждевременному выходу из строя светодиодов, деградации кристаллов и снижению ресурса.

Поэтому нужно использовать интегральный стабилизатор типа КРЕН или L7812, в корпусе TO220, плюс небольшой алюминиевый радиатор, он способен выдать 12 В при максимальном токе до 1,5 – 2 А.

Схема подключения ленты для дома на 12В и 24V

Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

Последовательное соединение и удлинение

Если длина соединяемых последовательно элементов достигла 5м., то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

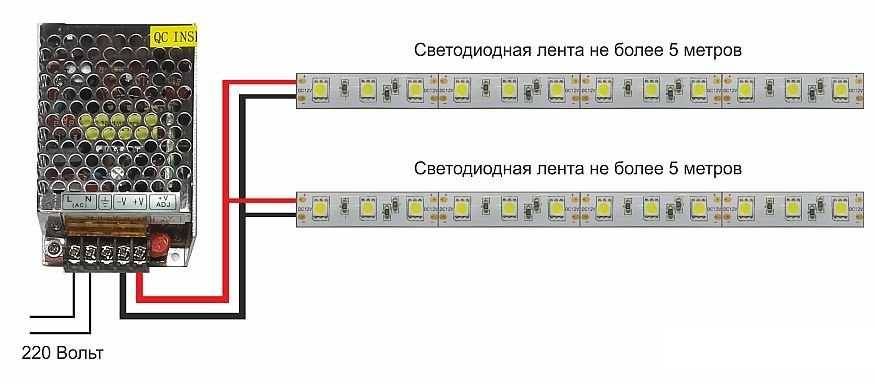

Правильное параллельное подсоединение к источнику питания на 12 вольт

Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

Небольшое видео, как подключить своими руками.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

• если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
• если на 24 вольта, то кристаллов уже 6;
• если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
• а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

• Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
• Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Схема подключения 2 лент

Рассмотрев подключение светодиодной ленты (220В), следует уделить внимание схеме с двумя такими осветителями. Их нельзя подключать последовательно

Вторая лента подводится к выходам на блоке управления или имеет свой собственный адаптер. Для подключения второй RGB-ленты используют специальный усилитель. К нему подключают вторую ленту и применяют либо отдельный, либо основной блок питания (но большей мощности). Усилитель синхронизирует яркость и оттенок обеих лент.

Рассмотрев технологию подключения светодиодной ленты к сети 220В, можно самостоятельно выполнить эту работу. Выполняя рекомендации специалистов, можно создать надежный и безопасный осветительный прибор.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

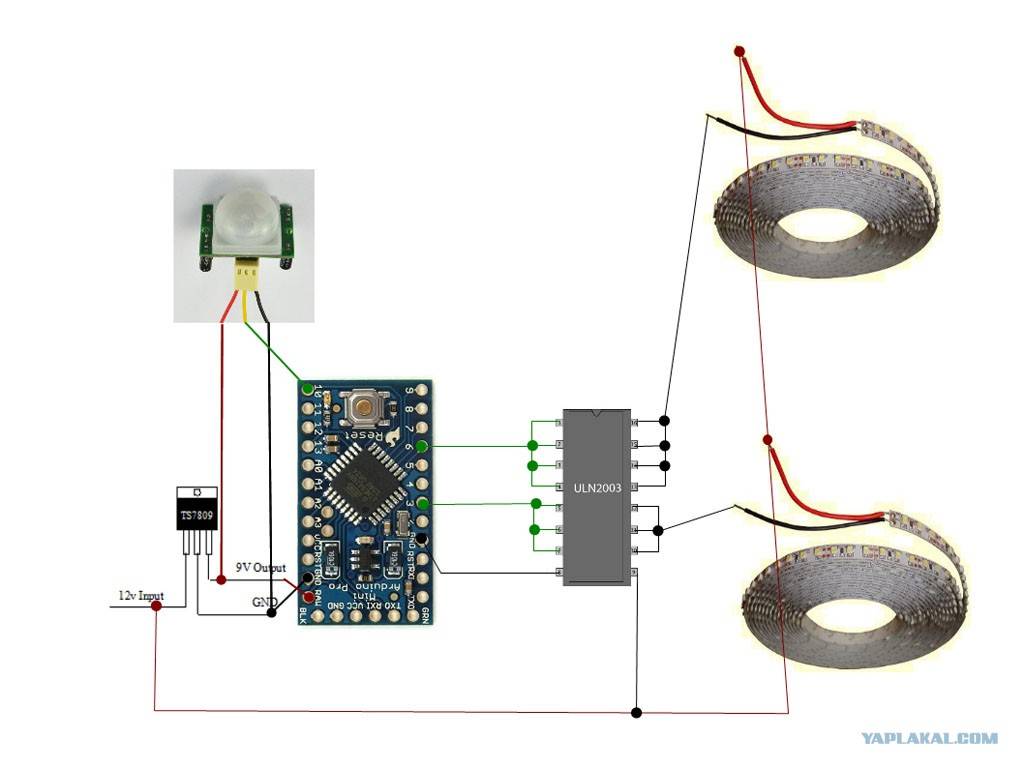

Инструменты и материалы для изготовления подсветки

Для монтажа простейшей автоматической системы подсветки на основе светодиодной ленты понадобятся следующие материалы:

1. Лед-полоска.
2. Датчик движения.
3. Блок питания.
4. Контроллер (при использовании трехцветного RGB-варианта).
5. Провода.
6. Крепежные компоненты.

При этом потребуются такие инструменты:

1. Электродрель, шуруповерт.
2. Измерительное устройство.
3. Ножницы, отвертка, нож.
4. Паяльник, припой либо коннекторы.

Помимо выше перечисленных компонентов может потребоваться дополнительное оборудование и материалы в зависимости от особенностей конкретной схемы подсветки. Рассмотрим, как выбрать основные компоненты системы – светодиодную ленту и датчик движения.

Как выбрать светодиодную ленту

Существует большой ассортимент led-полосок, различающихся по ряду признаков:

1. Цветовому исполнению (монохром или RGB).
2. Температуре оттенка (теплые, холодные, естественные).
3. Пыле- и влагозащите.
4. Мощности лед-кристаллов.
5. Типу питания – напрямую от сети 220 В или через понижающий трансформатор.

При выборе ленты нужно руководствоваться следующими критериями:

1. Самая распространенная модель лед-полосок оснащается светодиодами типа SMD с размером кристалла 3528. Их светотехнические параметры схожи с натуральным источником.
2. Максимальной яркостью обладают светодиодные ленты SMD 5050.
3. Чем сильнее и равномернее требуется подсветка, тем большее количество диодов должно располагаться на одном метре.
4. Светильники, монтируемые вблизи источника повышенной влажности (на кухне, в ванной, у поверхности пола), должны обладать высоким индексом защиты IP – от 67-68.

Как выбрать датчик движения

По главному принципу работы датчик движения похож на обычный выключатель. Только замыкание контактов в нем происходит автоматически – под действием сенсора, а не рукой человека. В зависимости от типа механизма они различаются на следующие модификации:

1. Инфракрасные.
2. Ультразвуковые.
3. Акустические.
4. Оптические.
5. Микроволновые.

Выбор конкретной модели зависит от условий эксплуатации и поставленных перед системой подсветки задач. Например, в обычных бытовых условиях для подсветки лестничных ступеней используются обычные инфракрасные сенсоры, принцип действия которых основан на определении теплового излучения объекта.

Среди главных рабочих параметров датчика движения выделяются:

1. Уровень освещенности, когда начинает срабатывать сенсор.
2. Время свечения после включения.
3. Регулятор яркости подсветки.
4. Угол обзора.
5. Чувствительность, дальность действия.

Выводы

Мы рассмотрели общие случаи подключения светодиодной ленты, но не сказали очень важной информации. При монтаже светодиодной ленты следует делать это так, чтобы ее минимальный изгиб был не менее 5 см

Хоть и плата светодиодной ленты гибкая, но при резких изгибах проводники могут либо порваться, либо растянуться, площадь их сечения уменьшится, и будет пропускать меньший ток, со временем она выйдет из строя.

0%

RGB лента состоит из разноцветных или трехцветных светодиодов?

Зависит от конструкции – может быть и так, и так.

Разноцветных, установленных поочередно.

Трехцветных.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту использовать для освещения

Нельзя – она очень слабо светит.

Нельзя – можно испортить глаза.

Можно, если создаваемого ею светового потока для этого достаточно.

Верно! Не верно!

Продолжить »

Почему разрезать ленту можно только в специально предназначенных местах?

Чтобы не испортить всю ленту.

Чтобы не вызвать короткое замыкание.

Чтобы не нарушить схему питания группы светодиодов.

Верно! Не верно!

Продолжить »

Можно ли светодиодную ленту погружать в воду?

Категорически нельзя.

Можно, если она имеет герметичное исполнение (IP67 и выше).

Можно – она питается низким напряжением.

Верно! Не верно!

Продолжить »

Зависит от конструкции.

На 36 В.

На 24 В.

На 12 В.

Верно! Не верно!

Продолжить »

Почему у очень длинной ленты удаленные от питающих проводов светодиоды светят тускло?

Они не могут светить тускло – все светодиоды включены параллельно на одну питающую шину ленты.

Предыдущие светодиоды забирают все напряжение.

Из-за большой длины ленты на ее токопроводящих дорожках падает напряжение.

Верно! Не верно!

Продолжить »

Все ли ты знаешь о светодиодной ленте

Ты абсолютно ничего не знаешь о светодиодной ленте. Советуем почитать наши статьи в разделе светодиодная лента.

Ты очень слабо знаешь принцип работы светодиодной ленты. Советуем почитать наши статьи в разделе светодиодная лента.

Ты неплохо разбираешься в принципе работы светодиодной ленты, но есть некоторые пробелы.

Ты очень хорошо знаком со светодиодными лентами.

  Перепройти тест!

Предыдущая
Светодиодная лентаЧто такое контроллер для светодиодной ленты и как его выбрать
Следующая
Светодиодная лентаПодключение RGB ленты и варианты её использования

Спасибо, помогло!Не помогло
