Подключение прибора к водопроводной системе
Подключить машинку к водопроводу можно несколькими способами:
Подключение без применения водопровода. Этот вариант больше подходит для применения на даче. Ведь загородная жизнь тоже должна проходить с комфортом. А отсутствие водопровода не должно стать причиной отказа от благ цивилизации. Итак, вам понадобится большой бак, который необходимо установить на высоте не менее 3 м. Шланг от машинки подсоединить к нему. Таким образом, будет создаваться необходимое давление. Если вы не желаете проводить высотные работы с баком, то можно приобрести насосную станцию, но этот способ будет очень дорогостоящим.
Подключение посредством тройника. Несложный способ подключения. Для этого используют гибкий шланг. Его подсоединяют к водопроводному крану или подводу унитазного бачка. Подсоединяемый шланг должен иметь достаточную длину, а для его соединения нужно использовать тройник. Перед каждой стиркой шланг крана придется отвинчивать. Это не совсем удобно и этот способ можно использовать как временный вариант. Подключение стиральной машинки к водопроводному подводу унитазного бачка – неплохая идея, но только лишь в том случае, если они расположены рядом.
Подключение через металлопластиковые трубы посредством фитинга. Отличный способ для обладателей металлопластиковых труб. В холодной трубе вырезают часть, а в проем врезают фитинг (соединительный тройник), к которому фиксируют шаровой кран. Соединительные участки нужно уплотнить резиновыми манжетками.
Подключение посредством обжимной муфты. Для этого способа вам понадобится гибкий шланг ¾ дм. Его нужно подсоединить к машинке и специальному крану, который врезается в водопровод посредством обжимной муфты. Это делают только в том случае, если труба является металлической. Муфта включает в себя несколько половинок, которые надевают на трубу и затягивают болтами. А также в нее входит резьбовой отвод, на который надевается кран (предпочтительнее всего шаровой). Для поступления воды в трубе делают отверстие через муфту.
Совет. Производители рекомендуют перекрывать кран после каждой стирки. Это позволит избежать возможного риска затопления помещения.
Советы, рекомендации и ошибки которые могут произойти в процессе монтажа слива к канализации и подсоединения к водопроводу
Главное, что можно порекомендовать во время монтажа любой бытовой техники, это внимательно изучать указания в технической документации. Даже опытный человек, устанавливающий стиральную машину, может столкнуться с новинками устройства и технологии установки, с которыми ранее не сталкивался.
Далее, нужно уяснить следующие обстоятельства:
Проверить давление в водопроводе – насколько оно соответствует требованиям и паспортным характеристикам устанавливаемого оборудования.
Аналогично, нужно просчитать загрузку линии электроснабжения, чтобы оставшейся мощности было достаточно для подключения всего имеющегося оборудования. Если ее недостаточно, можно использовать оборудование поочередно, хотя это и очень неудобно.
При распаковке стиралки нужно дополнительно убедится в том, что извлечена проставка под барабаном и транспортировочные винты.
Если на дренажной системе агрегата отсутствует обратный клапан, возможно появление запаха канализации в помещении и снижение качества стирки вплоть до неприемлемого. Можно приобрести встраиваемый клапан и установить его. Такие устройства есть на строительном рынке.
Все резьбовые соединения должны быть герметизированы
С осторожностью нужно использовать паклю при подключении штатных шлангов. Она склонна к разбуханию и может порвать пластиковые гайки.
Смотреть видео — ошибки подсоединения к водопроводу и канализации
Как НЕ надо делать монтаж труб и установку сантехники при ремонте в ванной! Исправление ошибок
Бытовое оборудование на современном рынке имеет очень высокую степень готовности к работе. Внимательно изучив требования инструкций, с установкой справится любой человек.
Подключение машины
Подключить стиральную машинку своими руками дело нетрудное для тех, кто разбирается в технике, ловко управляется с различными инструментами и обладает минимальными знаниями, как обращаться с трубами, переходниками и сантехникой. Если все это для вас незнакомо, то лучше обратитесь к специалистам, предварительно узнав, сколько стоит вызов мастера на дом.
Схема подключения стиральной машины к коммуникациям показана на фото, мы рассмотрим каждое действие подробнее.
К канализации
На первый взгляд, организовать слив воды из машины в канализационный сток дело несложное, но на практике все зависит от особенностей подключения, которое осуществляется двумя основными методами:
- Временное подключение, когда шланг слива опускается в ванную или унитаз (при совмещенном варианте).
- Стационарное — осуществляется врезка в канализацию, и здесь пользователи часто сталкиваются с определёнными трудностями.
Подключение стиральной машины к канализации осуществляется с учетом следующих требований:
- длина сливного шланга не должна быть слишком большой, так как это увеличит нагрузку на сливной насос, и он может раньше срока выйти из строя;
- при подключении слива к сифону вы исключаете попадание неприятных запахов в машинку из канализации, что является неоспоримым плюсом.
Сливной шланг подключается к сифону раковины для умывания или канализации, как показано на фотографии. В результате соединение будет достаточно герметичным.
К водопроводу
Домашнему мастеру необходимо знать, как подключить стиральную машину к коммуникациям водопровода, не наращивая при этом заливной шланг с фитингами от завода изготовителя. Если машинка находится на расстоянии более трех метров от водопроводной трубы, то лучший вариант — это провести отдельное подключение с помощью металлопластиковой трубы для гарантированного исключения протечек в самом неудобном месте.
Если же все необходимое находится на расстоянии длины заливного шланга, то подключить стиральную машину самостоятельно будет несложно одним из способов (см. фото).
Рассмотрим схему подключения через отдельный вентиль (концевой кран). Для этого понадобится врезной хомут с направляющей втулкой и резиновой прокладкой, либо тройник.
Порядок действий:
- Хомут аккуратно привинчивают в водопроводной трубе втулкой наружу.
- Трубу сверлят дрелью и подсоединяют к хомуту или отрезку трубы (на последнем затем устанавливают концевой кран).
- На конце трубы делают резьбу, идентичную резьбе на хомуте.
- Наружную резьбу закрывают уплотнителем или ФУМ-лентой.
- Далее концевой кран с силой накручивают на наружную трубу, а ко второму его концу подсоединяют шланг стиральной машины.
- Конец шланга подсоединяют к машинке.
- На завершающем этапе все проверяется на отсутствие протечек.
При подключении надо выполнять основные и довольно важные требования:
- Не осуществлять прокладку шланга в местах, где есть риск возможного механического повреждения.
- Ни в коем случае не допускать малейшую его натяжку, потому что может произойти деформация из-за вибрации машины при максимальных оборотах. Шланг должен лежать абсолютно свободно.
- Все соединения должны быть надежны и обеспечивать 100% герметичности.
- Перед входом в стиральную машину можно установить фильтр для защиты всех систем от мелких частиц и ржавчины, это только пойдет на пользу агрегату и продлит срок его службы.
Если вы будете выполнять эти требования, то пол в помещении будет постоянно сухим во время заливки воды в бытовой прибор. Вот и все хитрости, как самостоятельно организовать подключение стиральной машины к водопроводу и канализации.
Без электричества машина не заработает
Что ж, воду мы подвели, слив организовали, теперь остается подвести электропитание. Это позволит избежать многих неприятных (а возможно, и трагических) последствий. Ведь высокое напряжение вкупе с водой – страшная сила
Поэтому осторожность и еще раз осторожность – вот главные советы при подведении тока во влажных помещениях
Чтобы обезопасить свою семью, в обязательном порядке заземлите распределительный щит. Шина для заземления должна быть не тоньше трех миллиметров. Розетку используем только трехпроводную. Кстати, если стиральная машина будет стоять на кухне, вполне возможно включать ее в розетку, сделанную для электрической плиты. Если для подключения нужен удлинитель, используем только такой, у которого есть заземляющие контакты.
Оптимальным решением будет подключить машину отдельным проводом, ведущим от счетчика. На нем ставится защитный автомат. Для этих работ лучше пригласите опытного электрика. Если же отдельный провод не проведен, используйте переносное УЗО – устройство защитного отключения.
Как подключить стиральную машину к канализации
Для того чтобы слить воду после стирки, необходимо подключить стиральную машину к канализации. Сделать это можно двумя способами:
- Сливать воду в унитаз или ванну. Для этого в комплекте предусмотрено устройство, позволяющее сделать такое подключение. Такое подключение временное, пока не будет готово стационарное подключение.
- Сливать воду в канализацию путем подключения через готовый ввод или врезки.
Рассмотрим все возможные варианты подключения.
К готовому выводу канализации
Сегодня устройство канализации в доме предусматривает подключение бытовой технике к канализации на этапе строительства. В ванной комнате либо на кухне делается ввод с помощью трубы в 50 мм. Если им не пользоваться, то его закрывают заглушкой.

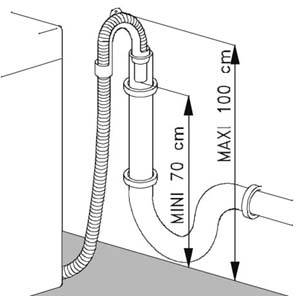

Для подключения в таком случае к канализации, подключают дренажный шланг к вводу. Отвод соединяется с помощью резинового переходника. Шланг имеет большую длину, но если его не достаточно, то длину можно увеличить до 4-5 метров. Больше делать нельзя, так как дренажный насос может не протолкнуть стоки.
Как подключить стиральную машину к канализации через сифон
Еще один способ подключения, который позволяет это легко сделать – это подключение к сифону. Он возможен, если у сифона для раковины на кухне есть специальный ввод и он свободен. К этому вводу также можно подключить посудомоечную машину.
Подключение к сифону
Для такого подключения покупать дополнительно ничего не нужно. Просто снимите крышку с ввода и наденьте на него шланг. Для надежности можно закрепить хомутом.
Если сифон засориться, то при сливе со стиральной машины вода будет подниматься в раковину. А если сифон полностью забьется, то может произойти перелив воды через раковину.
Как подключить стиральную машину к сливу в унитаз раковину или ванну
Если нет возможности подключится двумя предыдущими способами, то сборка любой стиральной машины-автомат предполагает простой слив воды в раковину или ванну.
Временное решение подключения к канализации, сливая в ванну или раковину
Для такого подключения наденьте специальный держатель на конец сливного шланга. Затем установите его на край раковины или ванны. Следите за положением шланга во время слива воды. От вибрации, если шланг надежно не закреплен, может упасть на пол, и вся вода зальет пол ванной.
Такой способ подключения временный, для надежного подключения лучше сделать врезку в канализацию.
Как сделать врезку в канализацию
Это самый сложный способ подключения, но и надежный. Он обеспечит бесперебойный слив воды в канализацию.
Для обустройства канализации в доме применяются пластиковые трубы. Но если дом или квартира построены давно, то можно встретить еще и чугунные канализации.
Чугунная
Для врезки выбираем слив раковины или мойки на кухне. Для такого подключения понадобиться дополнительно приобрести пластиковый тройник, резиновый переходник с чугунной трубы на пластиковую. Кусок трубы 50 мм длиной 0,5 метра. И резиновую редукцию для подключения шланга слива.

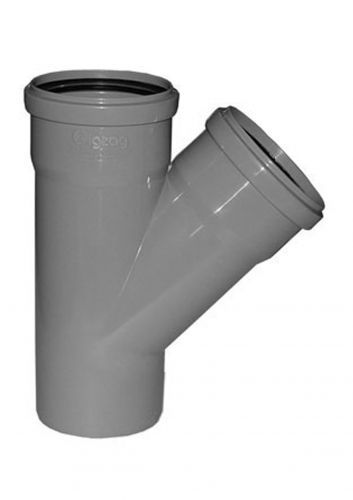

Тройник для подключения к канализации
Последовательность действий для врезки:
- Отсоедините шланг слива раковины, удалите все загрязнения на вводе.
- Установите резиновую редукцию, для надежности можно использовать силиконовый герметик.
- Вставьте тройник в переходник.
- К одному вводу подключаем сливной шланг от раковины.
- Если второй ввод находится менее чем 50-60 см от пола, то поднимаем место подключения, вставив дополнительно пластиковую трубу.
- Устанавливаем переходник и закрепляем сливной шланг.
Пластиковая
Чаще всего приходится подключаться к пластиковой канализации. Этот вариант не сложный и не многим отличается от врезки в чугунную канализацию.
Нам также понадобится тройник и резиновая редукция для подключения слива.
Последовательность действий для врезки:
- Отсоедините шланг слива раковины.
- Вставьте тройник в переходник.
- К одному вводу подключаем сливной шланг от раковины.
- Если второй ввод находится менее чем 50-60 см от пола, то поднимаем место подключения, вставив дополнительно пластиковую трубу.
- Устанавливаем переходник и закрепляем сливной шланг.
Подключение стиральных машин к канализации — рассмотрим 2 метода
Выравнивание при помощи уровня, крепежные болты, установка
При транспортировке, барабан стиральной машины закрепляется с задней стороны корпуса специальными крепежными болтами.
Если запустить ее, не удалив предварительно транспортировочных креплений, может произойти поломка оборудования.
Поэтому необходимо тщательно изучить технический паспорт изделия, проверить наличие, количество и размещение крепежных болтов и удалить их.
Снятие транспортировочных болтов у стиральной машины
При установке, машина должна размещаться идеально ровно. При небольшом смещении, при работе машины, особенно в режиме отжима, может произойти повреждение оборудования, обрыв шлангов и прочие неприятности. Отнеситесь к процессу выравнивания с максимальной ответственностью.
Лучше всего выравнивать машинку при помощи строительного водяного уровня. Необходимо добиться идеального горизонтального положения верхней поверхности. Для этого на крышку машины устанавливаем уровень и при помощи подкручивания и регулирования длины ножек, добиваемся правильного результата.
Фиксация стиральной машины при помощи уровня
Нельзя выравнивать стиральную машину, подкладывая под ножки различные предметы, поскольку имеются динамические элементы и при сильном раскручивании барабана, все это выравнивание при помощи тряпочек и ковриков будет нарушено.
Четыре причины поставить «стиралку» в кухне
Вот несколько распространенных поводов, которые вынуждают домохозяек поселить стиральную машину рядом с духовкой и холодильником:
- Установка душевой кабины. Обычно душевая кабина имеет большие габариты и плохо вписывается в маленькую ванну. Это обычно получается сделать, только если переселить оттуда все шкафы и стиральную машину.
- Большая стиральная машина. Для малогабаритных ванных обычно выбирают компактные модели, но если в семье много человек или есть маленький ребенок, машинка с маленькой загрузкой может не справляться. Поэтому хозяева квартиры покупают большую машинку и переселяют ее в кухню.
- Нестандартная ванная. После перепланировки типовая ванная комната может потерять часть своей площади, и для стиральной машины не остается места.
- Личные предпочтения. Люди, которые привыкли пользоваться «стиралкой» на кухне или просто предпочитают экономить время на домашние заботы, часто выбирают этот вариант, даже если место в ванной не ограничивает их.
На кухне есть всё, что нужно для подключения стиральной машинки (водопровод, канализация, электричество), поэтому установить ее там будет не намного сложнее, чем в ванной.
Пример расположения стиральной машины на небольшой кухне
Если вы не привыкли стирать белье на кухне, но планировка ванной не оставляет выбора – не переживайте: такое расположение имеет свои плюсы, а для многих хозяек даже более удобно. Доступ в кухню всегда открыт, подход к стиральной машине свободнее (за счет большей площади) и можно следить за стиркой, параллельно перемывая посуду или готовя обед.
Если вы уже знаете, что поставите машину на кухне, можете сразу купить комплектующие для ее подключения:
- Тройник для канализационной трубы (или специальный сифон с отводом);
- Тройник или фитинг для шланга забора воды.
Разные варианты подключения водозаборного шланга мы рассмотрим ниже.
Куда и как установить стиральную машину
Подключение к системе канализации
Самостоятельное подключение к канализации стиральной машины требует особого внимания, поскольку вода подается под напором.
Прямой слив в ванную или унитаз
В некоторых случаях сливной шланг размещают для слива грязной воды непосредственно в ванную или в унитаз. Существуют даже специальные крючки для подобной процедуры.
Лучше этого не делать, поскольку от слива портится ванная, утрачивается комфорт пользования сантехникой.
Если вы не можете самостоятельно организовать правильный слив, не портите свою жизнь, вызывайте сантехника.
Подключение через специальный сифон
Удобнее всего подключать стиральную машину к канализации через специальный сифон, с отводом для стока.
В отвод для стока ставится обратный клапан, а шланг зажимается обычным хомутом.
Считается что очень длинный шланг нагружает насос стиральной машины, в результате чего ее срок службы сокращается.
Поэтому желательно устанавливать стиральную машинку максимально близко к раковине.
Важные моменты, которые следует учитывать при подключении через сифон:
- Сток должен находиться выше 60 см над уровнем нижнего слива стиральной машины.
- Накопительное колено сифона должно быть расположено ниже подключения.
Подключение через отвод непосредственно в канализацию
Достаточно удобный способ подключения слива непосредственно к канализации.
Инструкция следующая: в канализационную трубу монтируется отвод, в который через уплотнитель размещаем слив стиральной машины.
С помощью креплений формируем из шланга S образный водяной замок и поднимаем уровень примерно на полметра от пола.
Частые ошибки
- Слишком длинный шланг. Насос стиральной машины не справляется, и вода застаивается в сливном шланге, со временем вызывая засоры, неправильную работу техники, поломки.
- Подключение незакрепленного сливного шланга при прямом сливе. Его необходимо закреплять. В противном случае, под давлением воды, он может сместиться и вода прольется на пол.
- Прямой слив в унитаз. Случается и такое чудо. Как вы понимаете, проблема поднятого или опущенного сиденья в туалете немедленно отойдет на второй план, не выдержав сравнения со сливным шлангом. Во-первых, он пачкается и отмыть его совсем непросто. Шланг перекашивает сиденье унитаза. Сидеть на перекошенном сиденье невозможно и опасно, оно может защемить нежные части тела. Утрачивается значительная часть комфорта. При неустойчивом положении получаются брызги, и шланг пачкается еще больше. Старайтесь избегать этого метода слива. При кажущейся простоте монтажа, возникает слишком много проблем.
Подключение стиральной машины к канализации
Следующий этап после подвода воды – подключение стиральной машины к канализации. Самый простой, но не очень удобный в применении способ – направить слив непосредственно в ванну, раковину или унитаз. Для этого используется специальный шланг, который вешается на край сантехники и фиксируется скобой. В доме без канализации (например, на даче) сливной шланг можно направить в большую и устойчивую емкость. На следующем фото видно, как нужно располагать сливную трубу стиральной машины.
В качестве временной меры можно направить сливную трубу в ванну, раковину или унитаз
Минусы этого способа очевидны: во время работы машины невозможно принять ванну или воспользоваться туалетом. Отработанная вода пачкает сантехнику – это не эстетично и не гигиенично. Фиксатор гибкого шланга может в любой момент сломаться, и струя воды польется на пол – такая неприятность случается довольно часто. Поэтому слив без подключения к канализации можете рассматривать только в качестве временного решения проблемы. Если хотите пользоваться стиральной техникой много лет и не планируете переставлять ее в другое место, лучше позаботьтесь о надежном стационарном подключении к канализационной системе.
Подключение к канализации через сифон
Для врезки в канализационную систему используется специальный сифон с отводом для присоединения сливного шланга стиральной машины. Отвод находится выше сифонного колена – такая схема защищает агрегат от проникновения неприятных запахов из канализации. Функцию сифона может выполнять отвод и S-образный шланг, которые позволяют врезаться напрямую в любой участок канализационной трубы. Прямая врезка в канализацию без сифона или S-образного шланга (если труба по ширине менее 4 см) запрещена.
Для подключения стиральной машины к канализации удобно использовать специальный сифон с отводом
Обратите внимание, что в инструкции к некоторым моделям стиральных машин может быть указана предельно допустимая высота расположения сливного патрубка. После подключения стиральной машины к водопроводу и канализации необходимо проверить герметичность всех соединений и убедиться в отсутствии протечек
Откройте кран подачи воды, запустите стиральную машину без белья и проверьте, не сыреют ли монтажные стыки. При обнаружении протечки слейте воду, разберите узел, усильте герметизацию с помощью уплотнительных элементов и выполните повторную сборку.
Мы рекомендуем один раз потратить силы и время на грамотное подключение, чтобы потом много лет пользоваться удобной и функциональной системой домашней автоматической стирки.
Этап 3. Выравнивание стиральной машинки
Для правильной работы всех узлов и агрегатов стиралки, необходимо, чтобы она стояла на прочном и ровном основании. Техника не должна шататься и вибрировать во время вращения барабана.
Для гашения колебаний, можно использовать специальные антивибрационные подставки, которые продаются в магазинах бытовой техники в качестве дополнительных аксессуаров для стиральных машин. Также подобные прокладки-виброгасители легко можно сделать самому, вырезав их из куска войлока или резины толщиной 3-5 мм.
Очень важно при установке стиральных машин соблюсти строго горизонтальное расположение корпуса. При перекосах повышается износ узлов, особенно быстро вращающихся: креплений барабана, шкива, подшипников качения
В связи с этим основание, на котором будет стоять машинка, нужно предварительно выровнять.
Небольшие неровности полов можно отнивелировать, вращая ключом регулировочную гайку на опорных ножках вправо или влево. Это позволяет изменить их высоту на 1-2 см вверх или вниз.
Для определения строго горизонтального положения, рекомендуется воспользоваться строительным уровнем. Угол уклона готовой к работе технике не должен превышать 2-3о.
Четыре варианта как сделать подключение стиральной машины к водопроводу
Вода – основной элемент любой стирки. Вариантов как выполнить подключение стиральной машины к водопроводу есть несколько, но главным всегда остается: давление воды не менее 1 атмосферы и ее чистота. Добиться этого позволят специальный насос, установленный перед машинкой, и фильтр-сетка.
Горячая и холодная – как не напутать?
Известно, что довольно старые агрегаты не могли греть воду самостоятельно, и поэтому было просто необходимо подвести машинку к трубопроводу и с холодной, и с горячей водой.
Подключаемся к холодной воде
Сейчас такую довольно хлопотную в эксплуатации стиралку встретить практически невозможно. Новые автоматы снабжены целым арсеналом приборов для качественной и легкой работы: таймер, термостат, блоки управления режимами стирки, фильтры, насосы.
Врезка через обжимную муфту
Итак, одним из способов подведения воды к машине является врезка через обжимную муфту. Этот способ подходит тем, у кого трубы металлические. Для этого необходимо взять гибкий шланг диаметром ¾ дюйма и, присоединив его с одной стороны к стиральной машине, подсоединить к отдельному вентилю, который затем при помощи обжимной муфты и нужно будет врезать в водопроводную трубу.
Муфта представляет собой 2 половинки, которые надеваются на трубу и затягиваются болтами, а также имеется резьбовой отвод, который служит для того, чтобы накрутить на него кран, и лучше, если он будет шаровой. Не забудьте, что для протока воды надо высверлить отверстие через надетую муфту!
| 1. Зачищаем поверхность трубы от краски. | |
| 2. Берем маленький отбойник и пробиваем небольшую точку на том месте, где будем прорезать отверстие. | |
| 3. Используя тонкое сверло и электродрель просверливаем отверстие в трубе (не насквозь, а только в верхней стенке). | |
| 4. Расширяем отверстие с помощью более толстого сверла. Для того, чтобы вода не текла на пол лучше подставить под низ стаканчик и положить тряпку на пол. | |
| 5. Вставляем в отверстие муфту с прокладкой. | |
| 6. Прикладываем нижнюю часть муфты и наживляем болты по 4-м краям. Дожимаем с помощью накидного ключа. | |
| 7. Берем втулку и на ее резьбу наматываем фум ленту для большей герметичности (по часовой стрелке). После чего прикручиваем кран и подключаем к нему шланг. | |
| 8. Готово! |
Установка стиральной машины своими руками – видео пошагового процесса
Более подробно с данным методом подключения можно ознакомиться в этом видео.
С помощью патрубка
патрубок
1. Покупаем в магазине специальный патрубок для подключения труб с умывальника и стиральной машины. После этого монтируем его в то же отверстие, где ранее была труба от умывальника.
2. Берем пластмассовый шланг и подсоединяем его к патрубку. Через него будет идти вода от умывальника.
3. Отсоединяем шланг холодной воды, идущий к раковине. На его место вкручиваем специальный переходник на 2 выхода с краном. Один выход на умывальник, второй – на машинку.
4. Подсоединяем трубы к умывальнику и стиралке. Устраиваем пробную стирку, чтобы проверить герметичность соединений.
Как установить стиральную машину самостоятельно? – Видео ниже даст вам подробный ответ на данный вопрос.
Используем угловой кран
Если вам необходимо сделать кран под углом, проведя воду через стенку или между трубами, то рекомендуем использовать угловой кран.
угловой кран
1. Вырезаем сквозное отверстие в стене для вставки крана. Для этого лучше всего использовать электродрель. После закрываем неровности плиткой. С другой стороны вырезаем отверстие в трубе (как в случае с установкой муфты) и прикручиваем переходник.
2. Вставляем угловой кран и заворачиваем его. Предварительно оборачиваем его фум лентой для герметичности.
3. Подсоединяем шланг от машинки.
Подробней в данном видео.
Кран для подключения стиральной машины к водопроводу – специальный тройник
Если же трубы холодного водоснабжения металлопластиковые, то тут понадобится кран для подключения стиральной машины к водопроводу, другое название – фитинг. Для установки потребуется вырезать отверстие в нужном участке трубы и вставить в него фитинг, к которому затем присоединим кран, уплотнен резиновой манжетой.
Кран-тройник
