Схема подключения розетки: от розетки, с 3-мя или 4-мя проводами

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

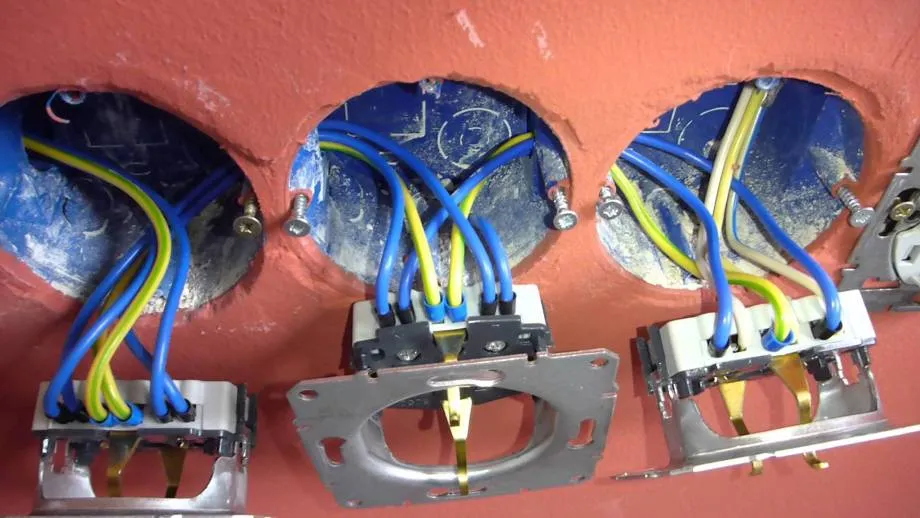

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44 Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Как правильно подключить розетку от розетки

Общая схема подключения группы розеток шлейфом Наиболее популярным способом соединения розеток является установка перемычек между их клеммами.

Плюсы такого решения следующие:

• простота выполнения;
• нет необходимости штробить стены для новой линии;
• быстрота проведения;
• минимальный расход материалов.

Минусы тоже имеются:

• большое количество соединений способствует нагреванию цепи;
• есть риск отхода проводов и короткого замыкания;
• сверлить и резать все-таки придется — нужно проделать каналы и отверстие под стакан.

Если тщательно выполнять каждый этап работы, конструкция получится крепкой и безопасной.

Устройство розетки

Устройство электрической розетки Розетка — это прибор, с помощью которого осуществляется коммутация потребителей энергии с электрической сетью. Изделия различного типа рассчитаны на напряжение 220 В, 380 В и силу тока до 25 А.

Состоит прибор из таких деталей:

• коробка — предназначена для размещения внутренних частей и механизмов, их защиты от воздействия внешней среды;
• корпус — служит для крепления и соединения составляющих;
• клеммы — для присоединения проводов (клипсы или болты);
• контакты (лепестки) — для контакта со штекером питающего кабеля;
• прижимное устройство (лапки) — удерживают корпус в подрозетнике;
• крышка — закрывает внутренности, выполняет декоративную функцию.

Соблюдение техники безопасности при монтаже розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» – укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Где монтируются двойные розетки?

Их металл при затягивании винтов может повредить изоляцию.

Подключение проводки выглядит несколько иначе, отличаясь своеобразным подсоединением. Встречаются также модели, не оснащенные фиксирующими лапками, закрепление которых осуществляют посредством прикручивания на шурупы.

Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно. Для удобства решения задачи изоляция провода окрашена в различный цвет: фаза — красный, коричневый либо белый; ноль — голубой, синий -либо черный; заземляющий — желтый либо зеленый. Чтобы включить электроприбор в розетку их приходится переворачивать. Отжиманием крепежа отделяется верхняя часть прибора от суппорта. К тому же на лицевой части есть крепежные винты для фиксации суппорта розетки.

Отклонение от этого указателя чревато неровной постановкой декоративной крышки розетки. Кончики провода для удобства последующего соединения рекомендуется слегка поднять вверх или опустить вниз. Еще раз проверяется отсутствие питания в сети. Как подключить Розетку и Выключатель (ЛЕГКО)

Что понадобится для коммутации схемы?

Электрическая проводка бывает открытого и скрытого исполнения. В этой статье мы будем рассматривать подключение розеток и выключателей, выполненное по второму варианту, когда вся электрическая коммутация скрыта под слоем штукатурки. Скрытое исполнение – это наиболее распространённый тип электропроводки, открытую прокладку проводов, как правило, применяют в качестве временного варианта.

Подготовка стен

Перед тем, как подключить в комнате розетку и выключатель, нужно подготовить в стене отверстия для их установки и штробы, в которых будут прокладываться провода. Всего должно быть три отверстия – для распределительной коробки и для подключаемых коммутационных аппаратов.

Лучше заранее нарисуйте ориентировочный чертёж на листке бумаги, где именно вы планируете сделать подключение выключателя и розетки, и по какому маршруту к этим местам будут прокладываться провода.

Отверстие для распределительной коробки делают, как правило, под потолком, ниже на10-15 см. Отверстия для коммутационных аппаратов делают на месте их планируемой установки. Розетку лучше монтировать на расстоянии 30 см от чистого пола, там, где к ней будут подключаться бытовые приборы. Выключатель желательно устанавливать на входе в комнату на уровне опущенной руки взрослого человека – около 90 см от чистого пола. Эти работы выполняются электродрелью со специальной коронкой по кирпичу или бетону, перфоратором с победитовым сверлом, ударной дрелью или болгаркой УШМ.

При монтаже штроб учитывайте несколько важных правил:

1. Они могут быть только горизонтальными либо вертикальными, никаких наклонов не допускается.
2. Весь путь штробы от распределительной коробки до мест установки розетки и выключателя должен проходить с минимальным количеством поворотов.
3. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам – менее, чем на 40 см.

Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.

Когда все отверстия и штробы будут готовы, тщательно очистите их от пыли при помощи пылесоса.

Установочные элементы и инструмент

Для выполнения электрической части работ вам потребуются следующие материалы и инструменты:

• распределительная (распаечная) коробка, в ней выполняется подсоединение всех проводов;
• две пластмассовых или полипропиленовых монтажных коробки (подрозетники), они нужны для того, чтобы надёжно закрепить коммутационные аппараты в стенных отверстиях;
• розетка внутренней установки;
• выключатель внутренней установки с одной клавишей;
• осветительный прибор;
• набор отвёрток (плоская и крестообразная);
• нож или стриппер для снятия изоляции с жил;
• пассатижи с изолированными ручками;
• зажимы или изоляционная лента;
• индикаторная отвёртка.

Для коммутации всей электрической схемы вам ещё понадобится двухжильный провод. Сейчас в магазинах электротоваров представлен огромный ассортимент провода и кабеля, поэтому берите сразу такой, чтобы у него каждая жила имела свою цветную изоляцию, например, красную и синюю. Это облегчит коммутирование схемы, не придётся выискивать приборами фазу и ноль, нужно будет просто соединять жилы одинакового цвета.

Для того чтобы зафиксировать провода, проложенные в штробах, вам потребуется ещё алебастр и шпатель.

Ремонт розеток

Розетки выходят из строя по двум причинам, из-за плохого контакта в месте крепления проводов электропроводки и ослабления пружинящих свойств латунных пластин гнезда. Проводники в месте контакта обычно обгорают по причине нарушения правил монтажа.

Когда контакт между проводом и контактом розетки или любого другого электрического прибора ухудшается, то при протекании большого тока, появляется тихий шипяще звенящий звук, который в тишине хорошо слышен. В таком случае нужно срочно делать электроприбору профилактику контактов. Такое я часто наблюдал в люстрах с мощными лампочками накаливания.

Вот наглядный пример тому. Алюминиевый провод без кольца на конце, был зажат между контактом и квадратной гайкой, без гровера. К сожалению, так все электрики и делают. Со временем контакт провода с контактом розетки ослаб, сопротивление увеличилось, стало выделяться дополнительное тепло, которое привело к обгоранию, как провода, так и контакта самой розетки. Левый контакт еще в порядке, а правый от перегрева покраснел, винт и гайка окислились и почернели.

Латунный контакт розетки от перегрева потерял свои пружинящие свойства, следовательно, прижим со штырями вилки будет плохой. Пришлось менять пружинящий контакт розетки, делать кольца на концах проводов и ставить гроверы.

Еще розетка может выйти из строя по вине, вставленной в нее вилки из-за плохого контакта токоподводящего шнура со штырями в разборной вилке, и из-за применения вместо латунных штырей стальных. Некоторые китайские производители себе это позволяют. В таком случае штыри вилки сильно разогреваются и передают тепло, на латунные контакты розетки, разрушая их

Чтобы исключить выход из строя розетки по этой причине, достаточно сразу же после первого использования электроприбора соблюдая осторожность, чтобы не обжечься, прикоснуться к штырям вилки рукой. Если штыри вилки разогрелись до такой степени, что удержать на них руку невозможно, то в случае исправности розетки, вилку надо обязательно заменить на качественную

Если делать все, как я рекомендовал выше, то практически можно об этом виде отказа забыть. Латунные пластины гнезда розетки служат долго, но все же со временем теряют пружинящие свойства и деформируются. Их можно отремонтировать, придав первоначальную форму, если получится извлечь из основания розетки. В противном случае придется заменить розетку новой. В случае плохого контакта в розетке, поверхности сильно окисляются и ремонт, как правило, сводится к зачистке наждачной бумагой контактируемых плоскостей. Если винты и шайбы почернели, то их обязательно следует заменить новыми.

В запущенных случаях бывает, что основание или крышка розетки обугливается или деформируется, такая розетка ремонту не подлежит и требуется ее замена новой.

Розетка с выключателем в одном корпусе: особенности совмещенных изделий

Современный дизайн жилых помещений стал более рациональным. Данное правило не обошло стороной и элементы электротехнической арматуры. Это касается объединенного блока розетки с выключателем в одном корпусе. Подобный дизайн позволяет сократить время монтажа и улучшить эксплуатационные характеристики, что и послужило причиной высокой популярности этих изделий.

Цельный корпус розетки с выключателем позволяет уменьшить число задействованных проводов

Преимущества совмещенных конструкций:

• возможность подключения электрических розеток в комплексе с выключателем на любых поверхностях, включая бетонные, каменные, гипсокартонные и деревянные;
• для укладки проводки требуется минимальное количество монтажных канавок и отверстий;
• простая схема подключения, не требующая прокладки к каждой точке потребления отдельного провода;
• одинаковые параметры компонентов упрощают процедуру разметки на месте установки;
• при необходимости в объединенных конструкциях можно совместить бюджетные варианты изделий с более дорогими.

Обратите внимание! Если один из компонентов конструкции выйдет из строя, придется выполнить замену всего блока. Это единственный недостаток таких изделий

Благодаря совмещенному корпусу розетки и выключателя можно не делать лишние отверстия в стене и сэкономить полезное пространство

Благодаря совмещенному корпусу розетки и выключателя можно не делать лишние отверстия в стене и сэкономить полезное пространство

Как выбрать блок розетка выключатель: розетки, их виды и расценки

На рынке представлен широкий ассортимент изделий, совмещенных на одном блоке

Подбирая подходящий вариант нужно обращать внимание не только на расценки и популярность производителя, хотя и эти параметры имеют для покупателей не последнее значение. Перед тем, как купить розетку с выключателем в одном корпусе, стоит проверить изделие на соответствие необходимым параметрам

Основные критерии выбора:

Основные критерии выбора:

1. Технические параметры электрической сети и ее особенности.
2. Дизайн (конфигурация, расцветка и т. п.).
3. Степень функциональности (следует учитывать количество и мощность приборов, которые будут подключаться).

Современные производителя предлагают широкий выбор дизайна розеток с выключателями

В продаже присутствуют изделия с различной комбинаторикой элементов. Благодаря этому у покупателей появляется возможность подобрать конструкцию с разным количеством выключателей и розеток, а также клавиш. Поэтому нужно точно знать, сколько источников света и электрических приборов будет подключаться в помещении.

Розетки могут иметь как внутреннюю, так и наружную конструкцию. Первый вариант используется, если проводка в комнате скрытая. Наружные розетки рассчитаны на открытое размещение системы. Если помещение не располагает условиями для прокладки скрытой проводки, отказаться от применения громоздких наружных розеток не получится.

Стоимость розетки объединенной с одноклавишным выключателем не превышает 200 руб. Средняя цена варианта «евро» с двумя клавишами составляет около 300 руб. При этом комплект позволяет подключать приборы с мощностью менее 3,5 кВт. Покупка такой же модели с влагозащитными свойствами обойдется примерно в 450 руб. Для приобретения силового блока с тремя розетками и одноклавишным выключателем придется потратить более 1000 руб.

Многие производители предлагают съемный внешний корпус розеток, что позволяет подключить в одном месте розетку, выключатель, слоты для других коммуникаций и даже встроенную USB-зарядку

Углубленный подрозетник

Первое правило касается самого подрозетника. Если вы монтируете не конечную, а проходную розетку, то есть ту, на которой кабель не будет заканчиваться, а идти дальше вниз или вбок, к другим розеткам или выключателям, всегда используйте углубленные подрозетники.

Стандартный идет глубиной 45мм, а вам нужно брать 60мм. Это необходимо для компактного размещения проводов, в особенности жилы заземления (почему именно ее, будет сказано ниже).

Не старайтесь запихать все проводники, что называется впритык. Никакой пользы от такой экономии не будет, а только один вред.

Вот фото стандартной розетки утопленной в стандартном подрозетнике.

Все пространство, которое остается внутри нее для монтажа проводов – около 1см. Если же вы используете модель глубиной 60мм, то вам добавится целых 1,5см глубины монтажа.

Почувствуйте, что называется разницу.

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

Однако есть пункт правил ПУЭ п.1.7.144, который гласит:

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных. Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что “Pe” проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Процесс установки

Подготовка инструментов к монтажу розеток

Монтаж розеток — это процедура, которая проводится в определенной последовательности.

Для начала нужно приготовить такие инструменты и материалы:

• перфоратор;
• болгарка;
• уровень;
• рулетка;
• индикатор;
• нож;
• плоскогубцы;
• отвертка;
• карандаш;
• шпатель;
• цемент;
• песок;
• грунтовка для бетона.

Во время установки электрической системы нужно пользоваться защитными очками, перчатками и респиратором.

Подготовительные работы

Правила расположения проводки

Объем этого процесса зависит от того, будет прокладываться новый кабель или все ограничится заменой розетки.

Последовательность действий, когда производится электрификация строящегося здания или его капитальный ремонт:

1. Составление схемы и проведение разметки. Следует рассчитать так, чтобы отверстия под монтажные коробки находились на одной вертикальной или горизонтальной линии.
2. Штробление стен. Делаются канавки под кабель и круглые отверстия под точки. После сверления они соединяются между собой для установки перемычек. Проемы очищаются от пыли и крошки, обрабатываются грунтовкой. Если выбран наружный способ, устанавливаются каналы или крепежи — пластиковые короба, металлические или пластмассовые трубы, керамические изоляторы, струны.
3. Монтаж подрозетников. С них отламываются заглушки, после чего изделия обмазываются раствором и вставляются в отверстия. Излишки шпаклевки удаляются.

Когда раствор полностью застынет, он шлифуется вровень с поверхностью стены.

Подсоединение проводов к розетке

Чтобы предотвратить повреждение кабеля при усадке здания или контакта с влагой, его следует протягивать в гофрированную пластиковую трубку. После этого канал замуровывается в штробах. Концы кабеля выводятся в монтажные коробки с тем расчетом, чтобы оставалось достаточно материала для проведения подключения. Дальнейшие действия проводятся после полного затвердения раствора.

Подключение розетки

Подключение двойной розетки с заземлением

Перед тем как подключить провода к розетке, нужно убедиться в том, что они не находятся под напряжением. Чтобы полностью себя обезопасить, следует отключить вводной рубильник.

После этого нужно выполнить следующие действия:

1. Снять изоляцию с кабеля, а затем и с жил, обнажив металл на 10-12 мм.
2. Если провод медный, скрутить его и пропаять. Это предотвратит его окисление.
3. Присоединить концы жил к отверстиям на клеммах. Максимально туго затянуть болты.
4. Вставить корпус розетки в монтажную коробку. После выравнивания зафиксировать ее прижимными лапками.
5. Установить крышку. Проверить прочность крепления с помощью вилки — вставить ее и вытащить из разъемов несколько раз.

После этого можно подавать электричество и пользоваться точкой.

Варианты подключения силовой вилки

Приобретая электрическую плиту, покупатели получают бонус от большинства производителей – вилку с подходящей ей розеткой. Эти элементы предстоит лишь подключить к плите и питающему кабелю соответственно.

Существуют различные схемы по подключению. Они зависят от питающей сети, заходящей в частный или многоквартирный дом. Различают такое подключение:

Часто производители с обратной стороны плиты наносят все три схемы подключения. Домашнему мастеру останется лишь снять защитную крышку и, руководствуясь приложенной схемой, подсоединить все провода плиты к вилке.

Иногда такая схема прилагается в инструкции, идущей в комплекте с электроплитой. Нужно внимательно ее изучить и действовать в соответствии с нужной схемой.

Прежде чем начать прокладывание питающей линии отдельно для плиты, уже пришлось выяснить, какая сеть питает дом. Исходя из этого был подобран 5-ти или 3-жильный провод оптимального диаметра. Зная этот нюанс, из предложенных схем подключения предстоит выбрать свою и действовать.

В новостройки часто заходит трехфазная сеть. При подключении плиты на кухне такой квартиры следует руководствоваться схемой трехфазного подключения.

Его суть заключается в присоединении контактов плиты к пятижильному проводу вилки:

• на клеммы L1, L2, L3 подсоединяются фазы A, B, C. В этом случае фазные перемычки из медного провода не используются;
• между нулевыми клеммами N1, N2 ставится медная перемычка и к ней подсоединяется провод нуля;
• заземляющий желто-зеленый провод присоединяется на клемму РЕ.

Иногда встречается вариант двухфазной сети в доме/на даче, построенной где-то в самом начале прошедшего столетия. Чтобы в такой ситуации правильно подключить мощную кухонную технику/плиту, нужно, в зависимости от имеющихся фаз, между двумя клеммами бытовой техники поставить хорошую перемычку из меди.

Например, между L1 и L2. Затем фазу А подключить на эту клемму, а оставшуюся фазу С прикрепить на зажим L3.

Между клеммами нуля N1, N2 ставится такая же качественная перемычка и подсоединяется нулевой провод. А повод земли прикрепляется к клемме РЕ.

В дома старой постройки чаще всего заходит однофазная электрическая сеть. Вот в таком случае используется схема однофазного подключения. Здесь ноль и земля подсоединяется аналогично двум предыдущим схемам, а между тремя клеммами плиты ставятся перемычки из меди. А потом подключается фазный провод.

Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Рекомендую следующее видео, где автор рассказывает и наглядно показывает, как правильно подключать провода в розетке:

Как правильно подключить розетку от розетки

Общая схема подключения группы розеток шлейфом

Наиболее популярным способом соединения розеток является установка перемычек между их клеммами.

Плюсы такого решения следующие:

• простота выполнения;
• нет необходимости штробить стены для новой линии;
• быстрота проведения;
• минимальный расход материалов.

Минусы тоже имеются:

• большое количество соединений способствует нагреванию цепи;
• есть риск отхода проводов и короткого замыкания;
• сверлить и резать все-таки придется — нужно проделать каналы и отверстие под стакан.

Если тщательно выполнять каждый этап работы, конструкция получится крепкой и безопасной.

Схема подключения розеток

Приветствую вас, уважаемые читатели сайта http://elektrik-sam.info .

В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки. а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Рекомендую посмотреть видео Как подключить розетки:

Полезные материалы по теме:

Распространенные виды

Производители выпускают товары, которые имеют широкий спектр применения, предназначенные для эксплуатации в тех или иных условиях.

По количеству потребителей изделия подразделяются на одинарные и двойные. Для создания блоков на 3-5 точек производится объединение источников в одну систему.

Касаемо возможности выдерживать нагрузки приборы имеют следующие показатели по мощности:

• слабые — 1,7 кВт;
• средние — 3,4 кВт;
• сильные — 6,6-10 кВт.

Наиболее востребованными в быту являются изделия рассчитанные на напряжение 230 В и силу тока 16 А. З

По уровню защиты от поражения током продукция подразделяется на обычную и с заземлением. У защищенных розеток имеются внешние контакты, которые выведены на отдельную клемму, к которой осуществляется подсоединение провода заземления.

Поскольку в различных сферах жизнедеятельности используются приборы и оборудование с определенными свойствами, гнезда имеют соответствующую им конфигурации.

Количество разъемов бывает таким:

• 2 — фаза и ноль;
• 3 — 2 фазы и ноль;
• 3 — фаза, ноль, земля;
• 4 — 2 фазы, ноль, земля;
• 5 — 3 фазы, ноль, земля.

Важной характеристикой является уровень защиты розеток от влаги. Данный показатель отмечается на корпусе продукции буквами IP и цифрами

Классификация по степени защиты следующая:

• IP 0-24 — отсутствие;
• IP 25-40 — от брызг;
• IP 41-54 — от слабых потоков воды, оснащены крышкой;
• IP 55 + — абсолютная, имеют герметичную заглушку.

Основным различием товаров является способ их размещения.
