Подключение к однофазной линии
Вообще, электроплиты подключаются к одно-, двух- или трехфазным линиям. Все зависит от максимальной мощности, которая потребляется совокупностью всех конфорок электроприбора. Самым простым является однофазное подключение. В этом случае в кабеле будет 3 проводные жилы:
- Фазовый провод;
- Нулевой провод;
- Провод заземления.
Фазовый провод подключается к одной из трех фаз в щитке; нулевой – к клемме нуля, как и заземление – к соответствующему контакту в щитовой. Заземление представляет собой, фактически, предохранитель, который на некоторое время сможет взять на себя нагрузку, если дефектный замыкатель в цепи (т.е. неисправный электроприбор) даст электрическую нагрузку на корпус и вообще, сторонние электропроводящие предметы (например, тело человека). Погружаться глубже в физику заземления нет особого смысла, т.к. все, что нам нужно знать про это, – что данная жила ответственна за вашу безопасность.
Последовательность действий при правильном порядке подключения электроплиты к однофазной линии должен быть таким:
- Всегда нужно начинать с обесточивания цепи в щитке. Помимо щелчка автомата, ответственного за запитку питающего плиту контура, настоятельно рекомендуется обесточить весь щиток. Общий рубильник, как правило, устанавливается в цепи перед счетчиком. После выключения следует проверить наличие напряжения на клеммах фаз с помощью сигнальной отвертки.
- Следует подготовить фазные клеммы к подключению питающей жилы кабеля плиты. В комплекте с плитой (в обязательном порядке) идут специальные перемычки, которые объединяют все 3 фазы в щитке в одну. Перемычка представляет собой медный кабель с тремя клеммами на каждую фазу и одной, к которой будет присоединяться кабель плиты. Сечение проводника перемычки не может быть меньше 6,0 мм2. Современные варианты перемычек представляют собой подобие жесткого мостика, покрытого сверху изоляцией для защиты от случайного контакта с человеческими руками.
- Далее подключаем упомянутые выше 3 жилы провода плиты к соответствующим клеммам в щитке. Концы проводов жил кабеля не должны быть облуженными (т.е. спаянными воедино). Винты клемм заворачиваются в два приема: сначала несильно, затем до упора (пока винт способен вращаться).
- Трехконтактная розетка для плиты монтируется на стене, выше уровня плиты и возможного стола рядом. Рекомендуется в качестве минимального уровня, ниже которого нельзя ее устанавливать, брать уровень расположения выходного отверстия крана в мойке. Сама раковина должна находить далее 1,5 метров от розетки. При всем при этом радиус расположения розетки относительно плиты ограничивается длиной провода (идущего в комплекте с электроустройством).
- Установив розетку, следует дать пробное питание, включив рубильник и автомат в щитке. Если не произошло никаких аварийных явлений, значит скорей всего, розетка подключена верно и можно переходить к следующему действию, для чего опять следует отключить автомат контура и рубильник общего питания.
- Далее соединяем вилку плиты с розеткой.
- Затем, желательно в резиновых перчатках тестером убеждаемся, что на ее корпусе нет «массы» (т.е. заземление отрабатывает свою функцию, и прикасание к плите не ударит вас током). Проверку следует проводить для всех режимов работы плиты, по каждой конфорке.
Если все благополучно, и замыкание в короткую отсутствует, то можно снова подать питание в щитке уже для проверки работы прибора.
Проверять работоспособность нужно так же, как тестером на заземление: каждую конфорку и во всех режимах
Если присутствует духовой шкаф, то на нем стоит акцентировать внимание, т.к. он потребляет больше всего энергии.
Если все соответствует вашим представлениям об исправном функционировании, то плиту можно уверенно «сдавать в эксплуатацию».
Подключение варочной поверхности к электросети: однофазный и двухфазный вариант
Наибольшее количество вопросов возникает в том случае, если необходимо выполнить присоединение поверхности для варки к сети, напряжение в которой составляет 220 В. Особенно проблематичны такие ситуации, когда количество проводов панели не совпадает с числом кабелей в сети. В качестве примера можно взять электроплиту Hansa. Подключение такого устройства производится по 6 проводам.

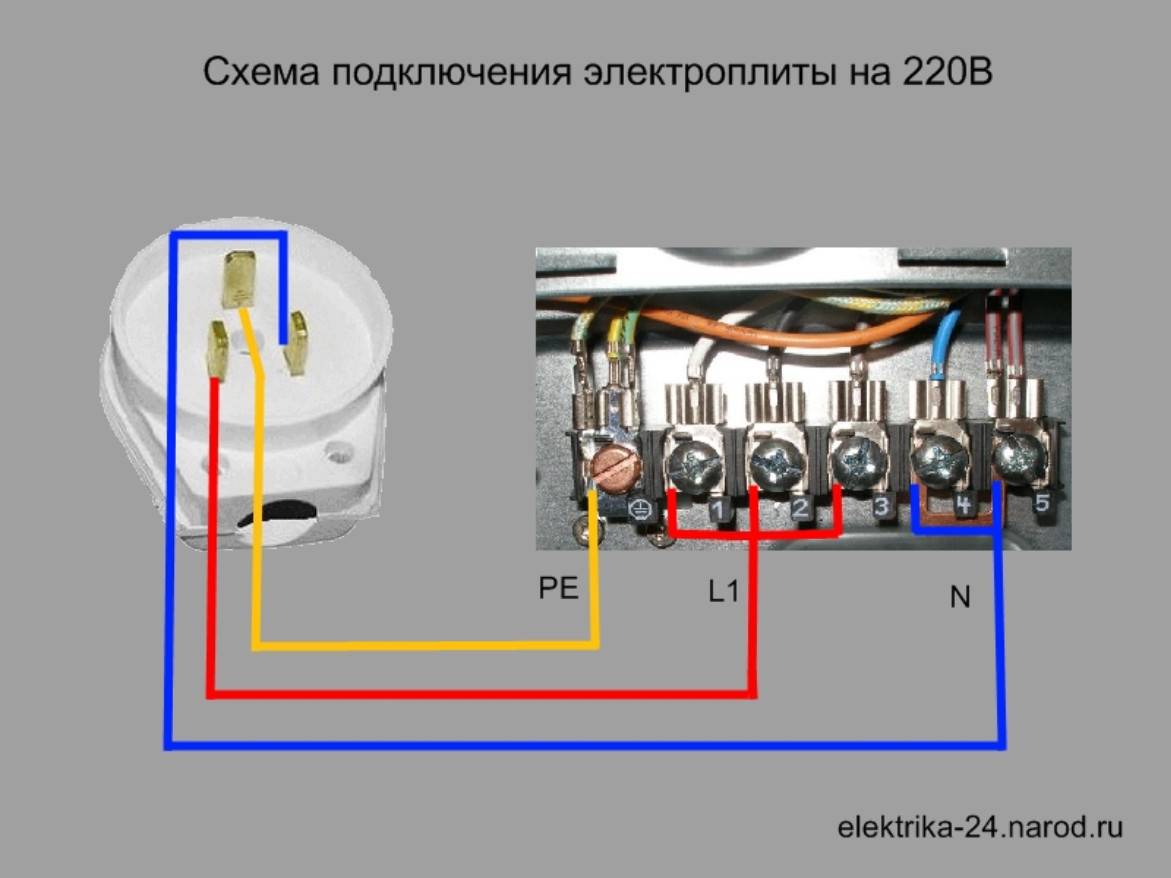

Схема подключения варочной поверхности — однофазный вариант
Если сеть включает в себя 3 линии, то тогда проблему с подсоединением такой панели можно решить довольно просто. Для подключения в этом случае используются специальные перемычки, которые довольно просто приобрести в любом профильном магазине. Иногда они реализуются в комплекте с прибором. При необходимости их можно выполнить своими руками.
Как подключить плиту в этом случае? Перед началом подключения прибора к электросети рекомендуется внимательно изучить инструкцию. Пошаговый процесс присоединения панели к однофазной системе выглядит следующим образом. Первое, что нужно сделать, – отыскать на обратной стороне поверхности для варки крышку. Далее необходимо открыть ее. Для этого можно воспользоваться обычной отверткой. Под крышкой располагаются клеммы.
В том случае, если клемм 6, а кабелей в квартире всего 3, необходимо провести стыковку контактов. Чтобы выполнить эту операцию, потребуется соединить 3 провода, которые соответствуют фазам, между собой. Далее выполняется присоединение одного нулевого кабеля к другому. Землю трогать не нужно. В результате получается 3 линии.
В некоторых моделях устройство уже имеет перемычки. В такой ситуации подключить варочную поверхность легче всего. Необходимо просто состыковать между собой провода сети и контакты электроприбора. Ответить на вопрос о том, как подключить электроплиту самостоятельно, помогут видеоматериалы на данную тематику.

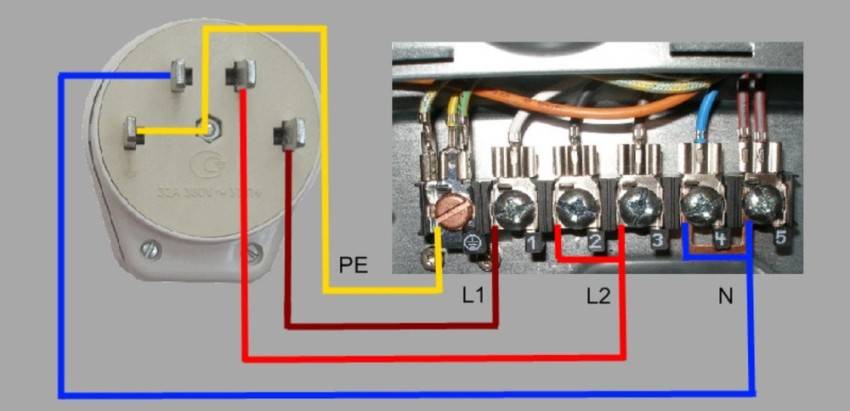

Двухфазная схема подключения элетропплиты 380 В
Двухфазные плиты встречаются очень редко. Зачастую при самостоятельной установке такого прибора люди сталкиваются с трудностями. Однако ничего сложного в этом нет. При подсоединении таких приборов к трехфазной сети выполняется изоляция одного из кабелей.
Как подключить варочную панель к электросети трехфазной (380 В)
Перед началом подсоединения устройства для приготовления пищи к трехфазной электрической сети необходимо подготовить специальный кабель. Он должен содержать 5 медных проводников. Сечение каждого элемента в этом случае составляет 2,5 мм²
Причем не так важно, каким именно будет кабель. Для этого подойдут как одножильные, так и многожильные варианты
Статья по теме:
Перед подключением варочной панели и духового шкафа необходимо проверить сеть на отсутствие в ней тока. В таком случае перемычка используется только для двух проводов, которые являются нулями. Эти кабели обозначаются латинскими буквами N. Таким образом, перемычка применяется для проводов N1 и N2. Стоит отметить, что некоторые модели варочных поверхностей имеют цифровое обозначение линий. В такой ситуации нули соответствуют цифрам 4 и 5.
Что касается фазных проводов, то их необходимо подключить к каждой фазе (по одному). Схемы на картинках помогают понять, как подключить электрическую плиту. А также рекомендуется изучить соответствующие видеоматериалы. Как уже говорилось выше, цвет фазных проводов может быть разным в зависимости от стандарта. Чаще всего встречаются красные, желтые и зеленые кабели. При подключении стоит быть внимательными, так как существует вероятность неправильного присоединения проводов к вилке.
При трехфазной сети нейтраль (ноль) подключается вверху, а земля, наоборот, снизу. В свою очередь, провода, обозначающие фазы, располагаются посередине. На розетке также необходимо соблюдать этот порядок.

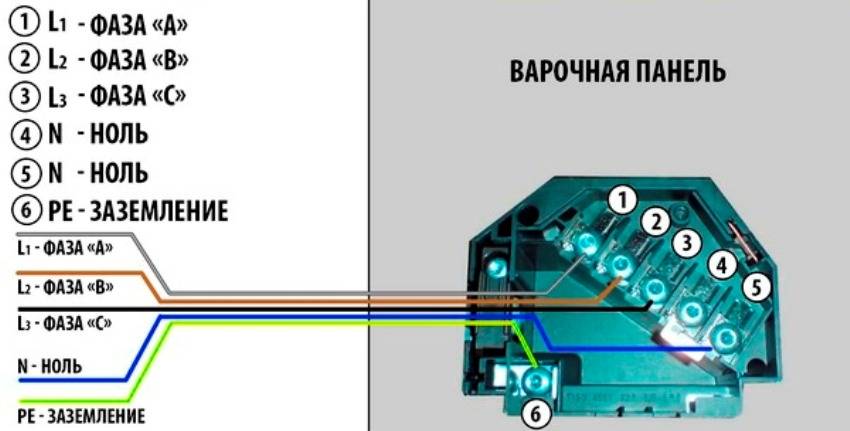

Подключение устройства к трехфазной сети 380 В
Пошаговая инструкция по подключению варочной панели
Различные производители немного меняют внешний вид своих изделий, добавляют функции, расширяют возможности управления, используют новые материалы изготовления и вносят иные модернизации. Но принципы функционирования и подключения остаются неизменными. Рассмотрим пример подключения устройства к однофазной сети, такие ситуации встречаются довольно часто и имеют свои технологические особенности.
Выбор розетки и вилки для варочной панели
Если вы не отличаете фазу от нуля, то никогда не беритесь за какие-либо работы с электрическими бытовыми приборами.
Шаг 1. Купите недостающие кабели и арматуру. Агрегаты мощностью до 3,5 кВт подключаются трехжильным кабелем ВВГ-П 3×2,5 (сечение жил 2,5 мм2), розетка минимум на 16 А, наличие заземляющего контакта обязательно. Надо иметь подключенный контакт, а не отрезок никуда не присоединенного кабеля. Если производитель не предоставляет в комплекте присоединительный провод, то надо купить кабель ПВС 3×2,5 и вилку не менее 16 А.
Заранее нужно купить все необходимое для подключения
Совет, кстати, относится и к электрическим проводам из этих стран. Они не выдерживают нормативных значений по диаметру токопроводящих жил, причем отклонения всегда в сторону уменьшения. На погонном метре кабеля с заявленным сечением 2,5 мм2 есть участки с площадью 2,0 мм2. Неопытные пользователи доверяют надписям на изоляции и подключают мощные приборы – кабель не выдерживает, перегревается и перегорает. Последствия могут быть очень неприятными.
У недобросовестных производителей сечение кабеля не всегда соответствует заявленным значениям
Есть два выхода из такой ситуации.
Выбирать сечение кабеля с запасом. К примеру, если расчеты показывают необходимое сечение 2,5 мм2, то надо покупать токопроводящие жилы сечением 3,0 мм2. Появляется надежда, что минимальное фактическое сечение не будет ниже расчетного. Но в этом случае повышается стоимость кабеля.
Использовать только товары ответственных производителей. Они обойдутся дороже, но это лишь на первый взгляд убыточно
Если принимать во внимание сумму возможных потерь из-за некачественного кабеля, то их применение вполне оправдано.
Кабель лучше выбирать с запасом по мощности
Шаг 2. Проштробите канавку от подачи напряжения из домашнего распределительного щитка до места установки розетки. Подключать устройства к ближайшей распределительной коробке запрещается по двум причинам. Первая – существующий кабель установлен без достаточного запаса по мощности и не выдержит дополнительную нагрузку. Мы уже упоминали, что варочная панель может требовать до 10 кВт, это часто превышает суммарную мощность всех потребителей электрической энергии в квартире. Вторая – к устройству надо присоединять собственную арматуру.
Кабель должен проходить в отдельной штробе
В канавку монтируется кабель ВВГ-П 3×2,5. Розетка ставится немного ниже уровня панели или духового шкафа. В противном случае потоки горячего воздуха могут критически повышать температуру нагрева деталей.
Шаг 3. Присоедините провода к дифавтомату. Согласно действующим нормативным правилам коричневый провод надо прикручивать к нижней клемме под маркировкой «2», провод синего цвета к клемме «N», а желтый с зелеными полосами к шине заземления
Обращайте внимание на рекомендованный алгоритм подключения, несоблюдение правил становится причиной выхода оборудования из строя или поражения пользователей электрическим током. После монтажа кабеля можно заделать штробу и выполнить финишные работы по отделке поверхности стен
Порядок подключения проводов к дифавтомату
Шаг 4. Очистите кабели от изоляции в распределительной коробке. К боковым клеммам прикручивайте коричневую и синюю жилы (фазу и ноль), а к центральной желтую с зеленой полоской (заземление). Закройте коробку крышкой.
Схема подключения к розетке
Шаг 5. Подключите вилку соединительного провода панели. Для этого предварительно разберите ее, снимите корпус и достаньте клеммы.
Вилку разбирают, чтобы подключить провод
Шаг 6. Пропустите провод в отверстие корпуса, удалите защиту оболочек и изоляцию проводов. Далее по схеме: коричневый и синий присоедините к боковым клеммам, а желто-зеленый к верхней центральной.
Перед подключением провода опрессовывают

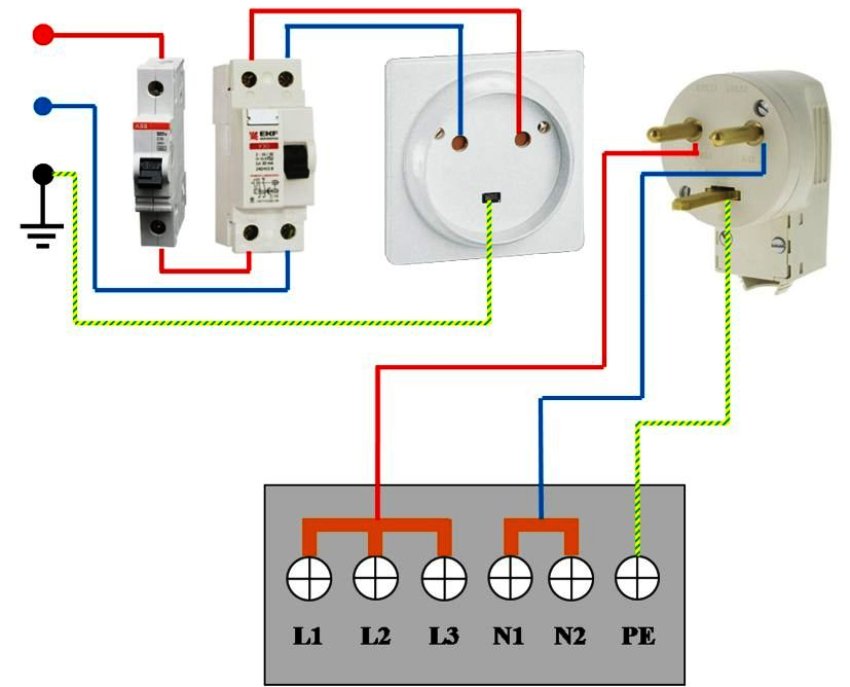

Схема подключения розетки и вилки варочной панели
После соединения всех контактов зафиксируйте провод в специально предусмотренной нише и соберите вилку. Теперь остался последний этап – присоединение корпуса варочной панели.
Подключаем электроплиту
Подключаем электроплиту
Порядок подключения остается аналогичным для сетей с любым количеством фаз. Есть лишь некоторые нюансы, о которых вы узнаете далее. Подключение будем выполнять через розетку.
Первый шаг
Выбираем место для установки прибора. Электроплита классифицируется как электроприемник высокой мощности. Для обеспечения его надежной и безопасной эксплуатации, на ближайшей к плите стене мы устанавливаем штепсельную розетку с заземляющим контактом. При этом токовый номинал розетки должен составлять 32-40 А. В розетке для однофазной электросети контактов будет три, для двух- и трехфазных сетей – пять.
Розетка
Второй шаг
Устанавливаем в щите отдельный автоматический выключатель. Если сеть двух- или трехфазная, ставим трехполосный выключатель на 16 А. В случае работы в однофазной сети монтируем однополосный автомат. Номинал выключателя должен составлять 25-32 А.
Однофазное подключение электроплиты (наиболее распространенное)
Третий шаг
Монтируем провод для подключения электроплиты. В двух- и трехфазных сетях используем кабель 5х2,5 марки ВВГнг, для подключения в однофазном режиме применяем шнур 3х4 аналогичной марки. Тянем провод от электрощита к штепсельной розетке нашей электроплиты.
Кабель силовой ВВГнг 5х2,5
Четвертый шаг
Подключаем провод к розетке в соответствии с одной из приведенных выше схем. Закрываем крышку розетки. Работаем очень внимательно, соблюдая установленные стандарты. Если подключение выполняется с использованием трехжильного кабеля, то коричневый провод (также он может иметь белый цвет) подключаем на фазный разъем установленной электророзетки, синий провод (может быть белым с синей полоской) пускаем на разъем «ноля», а жилу желто-зеленого цвета соединяем с разъемом заземления. Провода пятижильного кабеля чаще всего окрашены в коричневый, белый и красный цвета. Порядок их подключения, равно как и особенности маркировки разъемов розеток, был рассмотрен ранее в описании схем.
Пятый шаг
Соединяем штепсельную вилку с гибким проводом электроплиты
При этом обязательно обращаем внимание на особенности маркировки штепсельной вилки. Подключение элемента выполняется аналогично электророзетке
Шестой шаг
Подсоединяем гибкий провод к плите. На данном этапе многое зависит от модели устанавливаемого прибора и количества фаз в домашней электросети. В целом же производители приводят схемы подключения их плит в прилагающихся инструкциях либо же на задних крышках агрегатов. Следуем предложенным производителем рекомендациям.
Концы гибкого провода рекомендуется облудить перед установкой в клеммные зажимы – так будет обеспечен максимально надежный контакт.
Седьмой шаг
Разделяем питающий кабель электроплиты в щите, после чего зачищаем концы проводов. Подключаем фазные жилы питающего кабеля на полосные зажимы автомата. Жилу «ноля» соединяем с общей шиной для всех проводников ноля. Не подключенной осталась лишь желто-зеленая жила. В современных системах такие провода соединяются с шинами заземления. В более старых сетях типа TN-C шин заземления нет. Что делать? Читаем далее.
Расстановка перемычек в электроплите Ханса
Пару слов о заземлении
Теперь по поводу заземления. Поскольку мощность прибора – большая, то заземление необходимо. Один из вариантов подключения электроплиты к заземлению – это воспользоваться общим заземлением дома, если таковое имеется.
Для этого лучше обратиться в ЖЭК и поинтересоваться, подключен ли ваш распределительный щиток к заземлению дома.
При утвердительном ответе останется только провод земли подсоединить к заземлению щитка.
Выявить его несложно – обычно это толстый провод. Подсоединенный к корпусу щитка при помощи болтового соединения. К этому подсоединению и подключается провод земли.
Если же заземления в доме нет, но при этом вы проживаете на первом этаже или в частном доме, то заземление можно сделать и самому.
Если коротко – то в землю возле квартиры забиваются три прута, они соединяются между собой металлической лентой.
К этой ленте прикрепляется стальная проволока, которую прокладывают к квартире. А уже к этой проволоке подсоединяется провод заземления.
Более подробно об изготовлении заземления для дома можно узнать здесь.
Самостоятельное подключение электроплиты расписано в общих чертах. В процессе же может возникнуть много нюансов. К примеру, решено подключать плиту к общей сети дома, но выяснилось, что она – алюминиевая и на такие нагрузки не рассчитана.
Или же автоматы в распределительном щитке слабые. Как вариант – в квартире нет заземления и провести его пока невозможно. Все это нужно учитывать, но при правильном подходе – эти проблемы решаемы.
Прямое включение
Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети. Этот вариант считается наиболее безопасным из всех возможных. Это объясняется тем, что риск перегрева существенно снижен, ведь дополнительные соединения, которые могут этому способствовать, отсутствуют. Однако, если есть необходимость отдельного отключения, то в таком случае не обойтись без установки клеммной коробки или розетки.
Этот способ будет наиболее подходящим в том случае, если отсутствует необходимость отключения бытового прибора — в данном случае электрической плиты — от общей электрической сети.
Кабель электропроводки для подключения
Перво-наперво уясните для себя, что варочная панель должна подключаться отдельной линией электропроводки непосредственно с распредщита. Не допускается запитывать ее от существующей общей распредкоробки на кухне или уже смонтированных розеток.
Кабель должен быть обязательно трехжильным и медным, а какой марки ВВГнГ-Ls или NYM решать вам. Какой кабель лучше и чем они отличаются можно подробно прочитать в статье “4 отличия NYM от ВВГнГ-Ls”.
Самое главное правильно подобрать сечение. Свод правил СП31-110-2003 составленный на основании ГОСТ и ПУЭ гласит, что для плит необходимо выбирать сечение минимум 6мм2.
Но судя по всему здесь речь идет о предварительном монтаже проводки в квартире, когда еще не известно какой мощности варочная панель будет установлена. Поэтому изначально и должно закладываться сечение 6мм2, достаточное для подключения большинства существующих моделей.
Если ваша мощность меньше чем 7квт, и вы уверены, что в будущем не будете покупать новую более энергоемкую плиту, то можно ориентироваться по следующей таблице:
А что делать, если кабель уже проложен (ВВГнг-Ls 3*2,5мм2), но он оказался меньшего сечения, чем нужно для максимально возможной мощности варочной панели (7,2квт). При этом заново штробить стены нет ни возможности, ни желания.
В этом случае, можно обезопасить себя двумя способами, правда придется смириться с тем, что вы не сможете пользоваться всей мощностью панели:
установить в щитке выключатель исходя из номинального сечения кабеля, а не мощности плиты (смотри по таблице выше, согласно сечению)
программно задать режим работы панели, при котором не возможно будет включение одновременно всех конфорок
То есть, если вы еще не знаете какая у вас будет варочная поверхность, смело закладывайте 6мм2. Только имейте в виду, что маломощные панели имеют небольшого размера клеммники, не рассчитанные на 6мм2. И корректно, напрямую подключить такой провод не всегда удобно, можно и выломать зажим.
Как производится монтаж разных схем
Во время монтажа, при котором используется розетка, все осуществляется достаточно просто. Для этого потребуется специальный кабель, который предназначен специально для подключения изделия. Он должен иметь специальный разъем на розетке, а также должен быть оснащен вилкой (РШ-ВШ). Он может предназначаться для проводок со скрытым или наружным устройством.
Виды розеток и вилок
Стоит обратить внимание на то, что электрические плиты могут иметь разное напряжение – 220 В и 380 В. Обязательно изготовитель бытового прибора должен указать вид схемы подключения, которая должна обеспечивать правильное подведение проводов сети к клеммам устройства
Иногда на поверхности задней стенки изделия бывает схематическое изображение, или оно указывается в инструкции.
Рисунок схемы на устройстве
Также стоит обратить внимание на важные обозначения, которые потребуются при установке прибора:
- L1, L2, L3 — зажимы для фаз;
- нейтральные имеют отметку буква N;
- сама фаза – 1, 2, 3;
- нейтраль – 4 и 5.
Однофазное подключение
При подключении электрической плиты при помощи разных схем обязательно нужно учитывать важные особенности из списка ниже:
- электрические плиты, которые предназначены для включения в однофазную сеть, имеют специальную перемычку. Она изначально предусмотрена изготовителем между фазными элементами;
если производится трехфазное подключение электрической плиты, то перемычку обязательно нужно снять. При этом схема очередности соединения проводов с однофазными зажимами совсем не имеет значения;
- при выполнении двухфазного подключения перемычка должна устанавливаться между клеммами под номерами 1 и 2. Производится подключение одной фазы. А вот вторая фаза должна зафиксироваться при помощи зажима.
Подключение электрической плиты является достаточно непростым процессом, во время которого важно соблюдать правильную последовательность. В этом деле обязательно потребуются знания и опыт, поэтому если вам ни разу не приходилось выполнять подобное самостоятельно, то лучше доверить процесс профессионалам
При соблюдении всех правил, принципов, рекомендаций электроплита будет установлена правильно, а это значит, ее использование будет комфортным.
Как установить своими руками?
Все вышеупомянутые варианты приводятся для сети на 220 Вольт, имеющей одну фазу. Для осуществления подключения, как уже говорилось, потребуется иметь 3-жильный кабель, 3-контактные розетки силового типа и вилку с номинальным токовым параметром не меньше 32 ампер. Подключение плит разнообразных производителей не будет отличаться друг от друга практически ничем. Теперь перейдем непосредственно к процессу монтажа рассматриваемой техники. Сначала подобранный провод для подключения нужно присоединить к устройству. Сзади, в нижней части, присутствует клеммный ящик, куда обычно выведены проводники. Рядом должны быть планы для подключения разнообразных сетей.
Если речь идет о решении на 220 Вольт, то потребуется самая крайняя с правой стороны схема. Согласно этой схеме, на технике должны быть присоединены друг к другу перемычкой контакты с цифрами 1-3 – это фаза. Обычно это проводник коричневого либо красного цвета. Второй – контакты 4-5, будет нейтраль либо ноль. Обычно это синий либо голубой провод. Шестым контактом будет «земля» – желто-зеленый либо зеленый кабель. Электроплиты попадают в магазин со смонтированными перемычками, но лишний раз перепроверить не помешает.
Не будет лишним обжать проводники пластинами контактного типа, после чего осуществлять подключение. Такое решение надежнее, но чаще всего их просто прикручивают вокруг прижимного болта, после чего затягивают. Следует и соблюдать цветомаркировку, ведь тогда вероятность ошибки будет меньше. Теперь необходимо подключить к проводу вилку. Все силовые штекеры являются разборными. Чтобы их разобрать, следует открутить пару болтов крепежа и демонтировать крышку с контактами.
Теперь демонтируем пленку фиксации, что придерживает провод. С кончика гибкого кабеля, где-то на 5-6 сантиметров, снимаем изоляцию, которая служит для защиты, после чего расправляем проводники и зачищаем их кончики от изоляционного материала где-то на 1,5-2 сантиметра. Кончик кабеля, что был разделан, заводим в вилочный корпус.
Распределение проводников будет важно, поэтому к вопросу их подключения необходимо отнестись с максимальным вниманием. Верхний вилочный контакт, как правило, подписан – сюда следует подключить зеленый провод – «землю». А во время подключения розетки «земля» подается на подобный разъем
А во время подключения розетки «земля» подается на подобный разъем
Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что
Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
А во время подключения розетки «земля» подается на подобный разъем. Оставшаяся контактная пара представляет собой так называемые фазу и ноль. Тут уже присоединение не имеет большого значения, куда и что
Важно лишь то, что во время подключения розетки фаза должна попасть на соответствующий разъем, как и ноль, иначе замыкание обеспечено
Если вдруг плита уже была и есть розетка, то необходимо найти расположения ноля, фазы и заземления и просто подключать кабели в вилке. Легче определить все это с использованием индикатора напряжения, который присутствует в индикаторной отвертке. Пользоваться ею очень легко – достаточно поставить индикатор к предполагаемой фазе, посмотреть на диод, расположенный в устройстве. Если он активен, то напряжение присутствует и тогда – это фаза. Если он не горит, то, соответственно, напряжение отсутствует и перед нами ноль. А «земля» находится легче. Это контакт либо снизу, либо сверху.
Теперь немного следует сказать о подключении к 3-фазной сети в 380 Вольт. Если необходимо такое подключение, то обязательно надо приобрести автомат и специальное УЗО для 3-фазной сети. Провод тоже должен быть иным, а именно 5-жильным. То есть, розетка с вилкой должны иметь по 5 контактов. Сам же алгоритм подключения не отличается от описанного выше, за исключением количества кабелей. Разница будет лишь при подсоединении провода к выходным электроплиточным клеммам. Ставиться лишь 1 перемычка – на контакты с номерами 5-6, а иные будут подключаться различными проводниками.
Следует отслеживать и «землю» и «ноль». Соответствие проводниковых цветов на фазах тоже лишним не будет, так как это просто удобно при ремонте. В целом, как можно убедиться, в подключении рассматриваемых приборов к сети нет ничего сложного. Хотя в ряде случаев не будет лишним проконсультироваться со специалистом по подключению такой техники.
О том, как правильно подключить электроплиту своими руками, смотрите в следующем видео.
Схемы подключения варочной панели
Клеммная колодка варочной панели (Рис 2).
Технология подключения электроприбора зависит от типа предусмотренной в доме электросети. В постройках устаревшего образца это однофазные сети на 220 В, в современных домах – трехфазные аналоги на 380 В. Практически все современные модели варочных панелей могут подключаться как к однофазным, так и трехфазным сетям (Рис 2).
Перед тем, как подключить варочную поверхность к розетке, важно убедиться, что корпус будет заземлен. Многие электроприборы уже выпускаются с вмонтированными шинами. Задача мастера – просто соединить их проводом заземления.
Задача мастера – просто соединить их проводом заземления.
Внимание!!! Перед началом любых работ с проводкой линию нужно обесточить.
Вариант с однофазной сетью
Чтобы правильно подключить варочную панель к розетке следует ориентироваться на цветовую маркировку. Если однофазная сеть имеет два проводника, изоляция которых окрашена в один цвет, фазу не составит труда определить, воспользовавшись отверткой, оборудованной светодиодом либо тестером. В трехпроводниковой сети изоляция жил чаще всего цветная: «фаза» — коричневый/красный, «ноль» — голубой/синий, «земля» — зелено-желтый.
У панели 6 выводов: 3 фазных «L1-L3», 2 нейтральных «N1-N2» и 1 заземления «РЕ». В однофазных сетях самый распространенный вариант выглядит следующим образом:
- Фаза «L» — присоединяется одновременно на клеммы «L1-L3».Для этого между клеммами устанавливают входящие в комплектации к электроприбору две медные перемычки.
- Фаза «N» — присоединяется к клеммам «N1-N2».
- «РЕ» — защитный проводник присоединяется на клемму «РЕ».
Для получения доступа к клеммам необходимо открутить заднюю крышку электроприбора. Панель с выводами может возвышаться над поверхностью либо же быть заглубленной в нее. Жилы кабеля последовательно подключают к клеммам. Проверяют надежность фиксатора, исключая вероятность натяжения. Присоединив вилку, включают автоматический выключатель и проверяют, как работает каждая из конфорок в течение 3-5 минут.
Подключение к двухпроводниковой сети осуществляют одним из двух способов:
- Посредством прокладки отдельного контура «земля».
- Путем подключения без задействования «земляного» выхода.
Монтаж заземляющего контура актуален, если вы планируете сохранить гарантию производителя. Ведь в случае поломки оборудования даже вследствие заводского брака без наличия заземления она будет недействительна.
Схемы подключения варочной панели.
Тонкости подключения к трехфазной сети
При подключении оборудования 5-жильным проводом к трехфазной сети на 380 В задействование перемычки потребуется лишь на двух нейтральных проводах «N1-N2». Фазные провода непосредственно подключают к каждой фазе. Если работать приходится с проводом из 4-х жил, одну фазу на розетке просто не задействуют. Вывод, который ей соответствует в самой розетке, также не задействуют.
Определить тип жил поможет цвет оплетки:
- «фаза» — зеленый/красный/желтый либо же коричневый/черный/белый;
- «N» — синий или голубой;
- «РЕ» — привычный зелено-желтый цвет.
Помимо визуального определения для надежности провода лучше «прозвонить» и подписать, повесив бирки.
Бывают ситуации, когда подключать приходится к двухфазной сети на 380 В. В этом случае работают по схеме, предполагающей объединение двух фаз и двух нейтралей. Поскольку мощность равномерно распределяется по обеим фазам, можно объединить их через наконечник или просто отодвинуть одну жилу в сторону и заизолировать ее. Все остальные жилы подключаются к контактам вилки, ориентируясь на полярность.
Если в момент подключения под рукой не оказалось перемычек, их можно сделать самостоятельно. Главное – использовать медный провод 6 мм2.
Для гибких многожильных проводов, чтобы обеспечить лучший контакт с зажимом, удобно применять наконечники вилочного исполнения или их изолированные кольцевые аналоги. Наконечники насаживают на оголенные концы жил пресс-клещами.
