Установка диммера вместо выключателя своими руками

Схема подключения диммера

Схемы подключения выключателя и диммера схожи. Как и выключатель, светорегулятор нужно устанавливать последовательно с нагрузкой.

Для спальни наиболее оптимальная и удобная схема — это включение светорегулятора последовательно с простым выключателем. Рекомендуется устанавливать диммер рядом с кроватью, для возможности управлять светом и при этом не вставать с постели. Светорегуляторы для светодиодных ламп приобретают все большую популярность в системах «умный дом». Возможность управлять освещением позволяет создавать зонирование помещений в зависимости от той или иной ситуации, при необходимости можно подсвечивать и выделять желаемые предметы интерьера.

Как нужно правильно подключать высококачественный светорегулятор

в пятьдесят метров от регулятора

Схема подключения диммера с выносными регулирующими кнопками следующая. Провод фазовый подходит к клемме диммера номер один и первым клеммам кнопок, которые являются выносными. Со вторых клемм кнопок, являющихся выносными провод должен идти на клемму В регулятора. Нагрузку нужно подсоединить к клемме номер два диммера и проводу нулевому N.

Прежде чем устанавливать светорегулятор самостоятельно, необходимо знать несколько правил, чтобы иметь представление как подключить диммер:

1. Несмотря на то что существуют несколько вариантов подключения регуляторов, схема подключения диммера несложная — устанавливаются они последовательно с источников электроэнергии в провод, который является фазовым в электросети.
2. Чтобы можно было регулировать освещение из нескольких точек в помещении, рекомендуется использовать дорогостоящий и высококачественный светорегулятор, у которого имеются дополнительные выносные кнопки.

Простейшая схема

Рассмотрим, как подключить диммер моноблочного типа. Это модель самая распространённая, её чаще других подключают самостоятельно и монтируют вместо выключателя.

Установка диммера в сеть производится точно так же как и выключателя, на разрыв фазы, последовательно с нагрузкой. Особенный момент – нельзя перепутать фазу и ноль. Если вы подключите регулятор неправильно и установите его на разрыв нуля, произойдёт повреждение электронной схемы и выход её из строя.

Поэтому, прежде всего, необходимо определить фазный провод. Алгоритм этих действий будет следующий:

Отключите автомат, которым подаётся напряжение на рабочее место. То есть, это может быть вводной автомат на всю квартиру, либо на эту комнату.
Проверьте отсутствие напряжения, и демонтируйте выключатель. Снимите клавишу, защитную панель, отсоедините провода от входной и выходной клеммы и вытащите рабочий механизм из подрозетника.
У нас освободились два провода, необходимо узнать, где из них фазный, приходящий из распределительной коробки. Включите снова питающий автомат и аккуратно при помощи индикаторной отвёртки прикоснитесь к обоим проводам. Та жила, при соприкосновении с которой загорелось окошко на индикаторе, и есть нужная фаза. Прикоснитесь ко второй жиле, окошко не светится, значит, это – провод, идущий уже от выключателя на осветительный прибор

Осторожно маркером или кусочком изоляционной ленты наметьте нужный фазный провод.
Снова отключите питающий автомат для подсоединения диммера. Схема очень простая, на входной контакт диммера подсоедините обнаруженную фазу

К выходному контакту подключите провод, который идёт к нагрузке (светильнику) через распределительную коробку.

Бывают модели диммеров, в которых промаркированы контакты входа и выхода, производите тогда подсоединения согласно разметке:

• «L-in» – так обозначается фаза-вход;
• «L-out» – так обозначается фаза-выход.

Если в вашей модели ничего не подписано, выполняйте подключение произвольно.

Как устроена диммируемая лампа

Диммируемая LED-лампа отличается от обычных ламп наличием встроенного управляемого драйвера, который позволяет плавно изменять интенсивность света. Внешний вид у ламп одинаковый, управляемые могут быть немного габаритнее.

Лампа состоит из:

• Корпус — радиатор;
• Диммируемый драйвер;
• Плата со светодиодами или COB матрицей;
• Цоколь;
• Рассеиватель.

Управляемая лампа используется только с диммером — отдельным устройством для плавного изменения мощности, подводимой к нагрузке. Переключение регулятора приводит к усилению или уменьшению яркости лампы. Основной рабочий параметр диммера — выходная мощность. Она определяет допустимое количество подключаемых к прибору ламп.

Какие бывают диммируемые лампы

Конструкция выглядит аналогично обычным — рассеиватель, радиатор и цоколь. Поэтому прибор можно использовать со стандартными патронами. Диммируемые лампы изготавливаются на 220В, 12В и 24В. Однако схемы диммирования для таких вариантов принципиально отличаются и для каждой подбирается свой диммер.

Лампы выпускаются с самыми распространенными цоколями:

• Е27 — для люстр и светильников в жилых помещениях;
• Е14 — для торшеров, люстр с множеством ламп, бра, маленьких светильников;
• GX53 — для специальных светильников и осветительных приборов, которые используются в помещениях с высокой влажностью;
• G9 — для точечной дизайнерской подсветки;
• GU10 — для декоративной подсветки.

Преимущества и недостатки использования диммеров

Преимущества:

1. Возможность произвольного изменения яркости света в помещении не только в значительной мере повышает удобство в эксплуатации светильников, но и дает широкий простор для интересных дизайнерских решений.
2. Понижение напряжения на потребителе без рассеивания мощности дает возможность существенной экономии электроэнергии.
3. При работе на пониженном напряжении значительно продлевается срок эксплуатации ламп.
4. Использование диммера способно в некоторой степени защитить потребитель от бросков напряжения, которые являются одной из главных причин выхода из строя ламп накаливания.
5. Включение ламп осуществляется в момент перехода синусоиды питающего напряжения через ноль, что предотвращает резкое возрастание тока в них.

Недостатки:

1. Относительно высокая цена этих регуляторов яркости в сравнении с обычными клавишными выключателями.
2. При необходимости замены диммером двойного или тройного выключателя возникают существенные сложности, связанные с приобретением дорогостоящей двойной модели диммера или оборудования дополнительных точек для установки двух или трех таких устройств.
3. Искажение кривой питающего напряжения. Этот недостаток не слишком сильно влияет на результат работы активных потребителей энергии, какими являются лампы накаливания. В то же время использование диммеров может крайне негативно сказаться на работе электронных потребителей.

Таким образом, использование диммеров в качестве регуляторов освещения оказывается вполне оправданным в тех случаях, когда плавное изменение яркости света действительно необходимо. В то же время из-за высокой стоимости этих устройств использование их вместо всех выключателей в квартире представляется нецелесообразным.

Диммирование настольной лампы

Если вам нужно диммировать настольную лампу или лампу ночник, а не потолочный светильник, то всей этой сложной процедуры можно избежать.

Достаточно отсоединить и выкинуть заводской шнур питания и подключить на его место специальный диммер на шнуре.

В магазинах и на Али полно таки моделей. Продаются и отдельные коробочки без проводов.

Они понадобятся, если вы не захотите выбрасывать заводской шнур от настольной лампы.

Для тех, кто вообще не хочет лезть в такие дебри и заниматься переделкой схем подключения, продаются диммеры в розетку.

Втыкаете эту конструкцию в ближайшую розетку, а уже через нее подключаете вилку настольной лампы. И все прекрасно регулируется.

Область применения

Своё название диммер получил от английского глагола «to dim», что в дословном переводе на русский означает «затемнить», «меркнуть» или «тускнеть». По-другому это устройство часто ещё называют светорегулятором. Однако с его помощью можно регулировать не только яркость осветительных приборов, но и температуру нагрева некоторых электроприборов (например, утюга, электрической плиты или паяльника).

Самой эффективной считается его работа с лампочками накаливания, потому что диммер способствует продлению их срока службы. Мы знаем, что зачастую стартовые броски тока являются причиной перегорания лампочек. В случае если в схеме с лампой будет присутствовать диммер, во время включения ток на неё подастся минимальный.

К приборам, для работы которых требуется импульсный либо трансформаторный источник питания (типа, радиоприёмника, телевизоров), диммер подключать нельзя. Это обуславливается характерными особенностями работы регулятора. Сигнал, который присутствует на выходе диммера, имеет не синусоидальную форму, за счёт ключей верхушки этой кривой срезаны. Такой сигнал приведёт к поломке указанной аппаратуры.

С лампами люминесцентными также не рекомендуется подключать обыкновенный диммер. Такая схема либо вообще не будет работать, либо приведёт к миганию ламп. Для регулировки этих источников света существуют специальные устройства, имеющие немного другую схему. То же самое касается галогенных и энергосберегающих ламп. Если выполнить подключение диммера к этим источникам света, то первые совсем не будут регулироваться, а вторые будут мигать. Для них также существуют специальные регуляторы, правда, цена у них намного выше, чем у обычных.

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

Разновидности диммеров для ламп

Большинство светорегуляторов на 220В реостатные, по принципу управления они бывают следующих видов:

• кнопочные — управление нажатием клавиш;
• вращательные — регулировка уровня освещение выполняется поворотом ручки;
• сенсорные — переключение касанием к тач-скрину;
• с дистанционным управлением — управление через отдельный пульт или приложение на смартфоне.

По типу монтажа

диммеры бывают:

• накладные — устанавливаются в подрозетник;
• модульные — фиксируются на DIN-рейку;
• встраиваемые — размещаются в монтажной коробке или прячутся под строительными элементами;
• беспроводные панели — могут устанавливаться в любой точке, ведь для управления используется беспроводные технологии.

В качестве небольшого заключения

Теперь вы знаете о том, что собой представляет светорегулятор, как он функционирует и какие его разновидности существуют. Помимо того, вы знаете, какой должна быть схема подключения диммера в той или иной ситуации, а также как правильно произвести установку описываемого в статье устройства

Поэтому в конце статьи еще раз обратим ваше внимание на том факте, что простые светорегуляторы запрещается применять вместе с энергосберегающими лампами – дело в том, что в подобной ситуации их эксплуатационный срок заметно сократится! Вместо этого отдавайте предпочтение специальным диммерам либо, как вариант, вовсе откажитесь от их применения

На этом все, удачи вам во всех ваших начинаниях! И не забудьте посмотреть еще один тематический видеоролик, который приведен ниже.

Монтаж выключателей

По габаритам светорегулирующий выключатель напоминает стандартное устройство для включения и выключения света. Установка диммера осуществляется с применением специальных лапок в разрыв осветительной цепочки. Основное требование к установщику — соблюдать полярность.

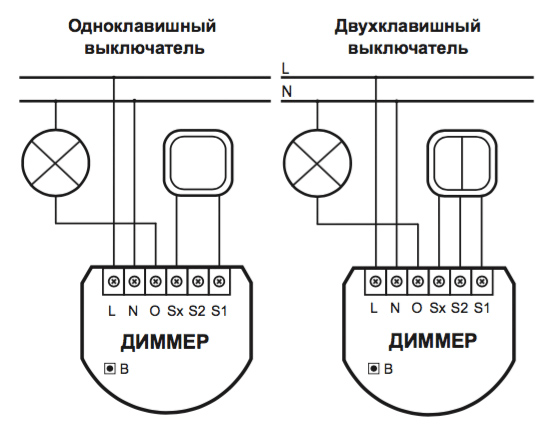

На рисунке ниже изображена схема подключения диммера.

О том, как подключить два диммера можно узнать из следующей схемы.

Если предстоит установка диммера вместо выключателя, понадобится вначале демонтировать модель старого образца. Но еще до этого следует обесточить электросеть и проверить отсутствие напряжения с помощью индикатора. Чтобы снять старый выключатель, берем отвертку и отвинчиваем винты монтажных лапок. После этого удаляем панель устройства. Затем ослабляем винты на клеммах и отсоединяем выключатель от проводов.

Следующий этап — установка диммера. Монтаж осуществляется в порядке, обратном описанному выше при демонтаже. После установки диммера в подрозетник фиксируем его винтами и ставим декоративную рамку. При необходимости регулировки освещения в нескольких местах понадобятся дополнительные диммеры и монтаж подрозетников с прокладкой к ним кабеля.

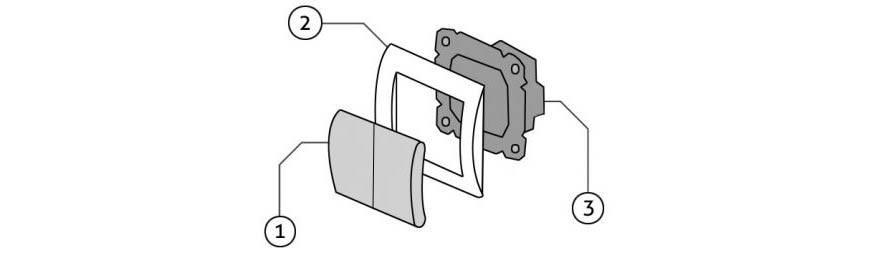

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

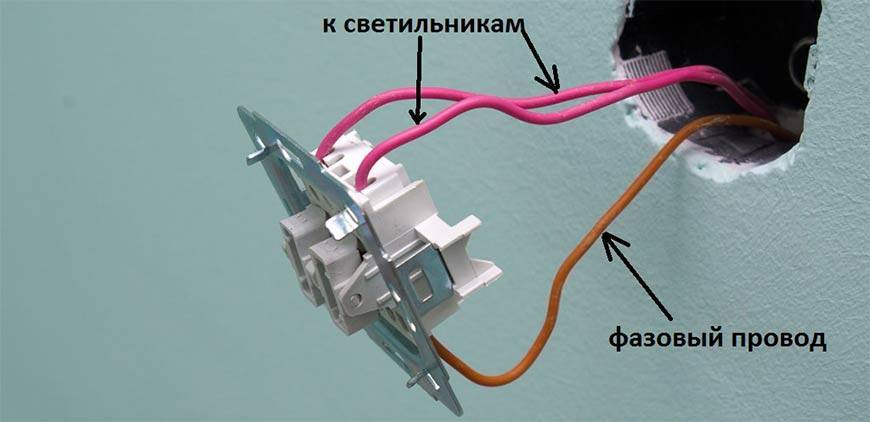

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя

Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Виды

Самый простой диммер работает на основе переменных резисторов (реостатов). Такой способ регулировки освещения считается неэффективным, обладает низким КПД, за счёт перегрева и необходимости охлаждения. Сейчас уже такие устройства производители серийно не выпускают, чаще всего их делают самостоятельно радиолюбители.

Регулятор, в основе которого лежит работа автотрансформатора, выдаёт на выходе практически идеальную синусоидальную кривую. Но такое устройство обладает большими габаритами и весом, для регулировки нужно будет прилагать немалые усилия.

Самыми популярными на данный момент являются диммеры электронные, в основе которых используется работа тиристоров, транзисторов и симисторов. Вот именно их как раз и нельзя использовать с техникой, которая требует синусоидальную форму подачи питания. Такие регуляторы имеют ещё один недостаток, во время работы они создают помехи, которые мешают нормальному функционированию радиоприёмников и других чувствительных приборов. Однако, несмотря на перечисленные недостатки, электронными диммерами пользуются чаще остальных, ввиду их небольшой цены, маленьких размеров и имеющихся дополнительных функций.

В плане исполнения регулятор бывает:

• Модульный. Их устанавливают в электрощиток. Схема подключения диммера такого исполнения работает с лампами накаливания и галогенными через понижающие трансформаторы. Чтобы их удобнее было использовать, диммер имеет выносную кнопку либо клавишный переключатель. Как правило, модульный тип диммера служит для регулирования яркости ламп у входных ворот, пролётов на лестницах либо дворового освещения.
• На шнуре. Можно назвать его мини-устройством, осуществляющим регулировку освещения светильников, которые не подключены сразу в общую электросеть, а включены через розетку и вилку (настольные лампы, бра, торшеры). Этот регулятор работает лишь с лампами накаливания.
• Моноблочный. Внешне он очень похож на обычный выключатель. Работает с разными видами ламп, как правило, это указывается на корпусе. В электрическую цепь устройство устанавливается на разрыв фазы, монтируется данный диммер вместо выключателя.

Зачастую в квартирах находят применение моноблочные варианты. В частных жилах домостроениях удобно устанавливать модульные устройства, когда нужно управлять светом на прилегающей территории.

Стоит отметить, что ещё существуют проходные модели диммеров, они работают по тому же принципу, что и проходные выключатели, то есть регулировку света можно осуществлять в двух мест.

Требования к применению

Сразу же следует отметить, что простейшие диммеры, которые используются в домашних условиях, способны применяться только для управления лампами накаливания и галогенками. Если их подключить к светодиодным лентам и люминесцентным лампочкам, оба устройства за короткий промежуток времени выйдут из строя. Именно поэтому необходимо выбирать светорегуляторы на основании того, какими лампочками они будут управлять.

Остальные требования при подключении диммера заключаются в следующем:

• Минимальная мощность светильника, к которому будет осуществляться подсоединение, не должна быть ниже, чем 40 Вт. Если проигнорировать данный момент, срок службы регулятора заметно сократиться.
• Не рекомендуется устанавливать светорегулятор в помещении, в котором температура выше 25оС. Перегрев устройства негативно скажется на его работе.
• На разрыв обязательно должен идти фазный проводник, который подключается к разъему с маркировкой L. Подсоединять ноль категорически запрещается, собственно как и при подключении выключателя света в стандартном исполнении.
• Для регулировки свечения люминесцентных ламп выбирайте продукцию с соответствующим обозначением, которое говорит о том, что лампочка может применяться для диммирования.
• Если Вы решили использовать светорегулятор вместе со светодиодными лампами и лентами, покупать нужно устройство особой конструкции, которая сможет работать с таким источником света. Лидирующие производители: Schneider, Legrand, ABB и Viko имеют в своем ассортименте такие модели, однако их стоимость на порядок выше.
• Мощность диммера должна превышать суммарную мощность светильников, которые он будет обслуживать. К примеру, если вы решили использовать 3 лампочки по 100 Ватт, мощность устройства должна быть выбрана с запасом – не менее 500 Ватт. Если суммарная мощность светильников больше 1 кВт, в этом случае нужно дополнительно подключить усилитель, с которым возможно обслуживание системы освещения мощностью до 1,8 кВт.
• Запрещается одновременно подсоединять нагрузки емкостного и индуктивного характера к светорегулятору.

Вот и все требования, которых Вы должны придерживаться для того, чтобы правильно подключить диммер своими руками!
