Как подключить светильник с выключателем на веревочке

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой; Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него; В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель. Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня

Отверстия проделываются перфоратором

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

• После того, как выбраны все необходимые элементы, крышка крепится к стене;
• Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
• Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
• Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
• Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Как сделать выключатель для бра: варианты

В настоящее время, достаточно часто встречаются осветительные приборы, которые великолепны в плане дизайнерского исполнения, но совершенно не продуманы с технологической точки зрения. Многие из них, оснащены только несколькими проводами и не имеют никаких устройств для управления светильником.

Для того чтобы управлять осветительным прибором, необходим сделать выключатель, который позволит не только включать и выключать устройство, но и управлять интенсивностью освещения.

Варианты выключателей:

• Провод с вилкой;
• Сонетка;
• Клавишный выключатель.

Достаточно часто, после завершения ремонтных работ в доме, докупаются осветительные приборы и устройства. И чтобы не занимать переделками, можно подключить светильники при помощи шнура с вилкой. Важным условием для этого, является наличие розетки.

Подключение можно осуществить двумя способами. Использовать только вилку и провод, а управление осветительным прибором осуществлять, используя вилку. Но так как это не совсем удобно, рекомендуется приобрести провод с вилкой в схему которых встроен выключатель.

Для придания эстетичности, можно использовать сонетку или обычный веревочный выключатель. Но для его монтажа, необходимо продумать способ монтажа данного устройства к осветительному прибору.

Если есть возможность произвести установку выключателя согласно типу проводки, то в этом случае, лучшим вариантом будет подключить осветительный прибор через клавишный выключатель или диммер. Диммер позволит управлять интенсивностью светового потока.

Способы подключения

Веревочная модель

Если светильник бра имеет веревочный выключатель, то осуществить монтаж изделия будет не сложно.

Для начала нужно подвести провода к месту подключения. Обычно высота установки бра не нормируется и составляет от 1 до 2 метров. Разводку кабеля рекомендуется осуществлять скрытым способом, чтобы не портить интерьер комнаты. На выходе у Вас должно находиться 3 провода: земля, фаза и ноль. Маркировка N означает что провод нулевой, L — фазный, PE — заземляющий. Выключатель-шнурок более простой в подключении, все что нужно – завести контакты к клеммным колодкам и зафиксировать согласно схеме. Чтобы не наделать ошибок, рекомендуем Вам ознакомиться с цветовой маркировкой проводов. Фаза должна соединяться с фазой, ноль с нулем, а заземление с заземлением.

Видео урок по подключению изделия

Клавишная модель

Альтернативный вид выключателя света – клавишный. Очень часто конструкция бра устроена так, что вместо веревочки либо цепочки оставлены только контакты, которые нужно самостоятельно подключить. Тут ничего сложного нет, главное делать это на этапе монтажа электропроводки в квартире либо доме. Это связано с тем, что при электромонтажных работах скрытым способом необходимо будет долбить штробы под выключатель и прокладку кабеля.

Итак, схема монтажа имеет следующий вид: вводная фаза от сети должна идти на выключатель, а с него назад на светильник (чтобы можно было осуществлять разъединение цепи). Ноль и земля подключаются напрямую.

К вашему вниманию наглядные схемы подключения настенного бра своими руками:

Обращаем Ваше внимание на то, что в некоторых (особенно китайских) изделиях цвета проводов могут быть одинаковыми. В этом случае для себя рекомендуется пометить каждый контакт с помощью цветных кембриков

Это позволит сделать ремонт и обслуживание безопасным.

Шнур с вилкой

Есть еще один способ подключения бра к сети — электрическим проводом с вилкой. В этом случае провода от светильника нужно соединить к обычному шнуру, который будет вилкой подключаться к розетке. Преимущество такого варианта заключается в том, что можно обойтись без штробления стен и без дополнительной установки выключателя. К тому же в цепь можно добавить шнурок, который будет разрывать цепь, чтобы не дергать постоянно вилку с розетки.

Место размещения – удобство и безопасность

Перед установкой выключателя следует продумать наиболее удобное место для монтажа и последующего использования. Наиболее выгодная зона размещена около входных дверей (со стороны дверной ручки), но могут быть и исключения (например, рядом с изголовьем кровати).

Перед составлением проекта разводки лучше заглянуть в официальный документ – ПУЭ (правила устройства электроустановок), регламентирующий некоторые нюансы монтажа. Например, пункт 7.1.48 гласит, что выключатель должен находиться не менее 60 см от душевой кабины, а пункт 7.1.50 разрешает его устанавливать не ближе 50 см от газопровода.

В ванных комнатах и саунах установка приборов управления запрещена, их необходимо выносить за пределы помещения (обычно в коридор).

Демонтаж выключателя света

Иногда у вас могут возникнуть такие потребности, как снять выключатель света со стены или как разобрать выключатель света. На самом деле, если вы уже разобрались с тем, как установить выключатель света, данные задачи не вызовут у вас больших проблем. Вы легко справитесь с ними, вооружившись простой, а лучше индикаторной отверткой. Тем не менее, рассмотрим краткий алгоритм данного процесса.

Важно! Перед началом работы не забудьте обесточить домашнюю электрическую сеть

1. Снятие клавиши выключателя света и демонтаж лицевой панели выключателя. В зависимости от конструкции выключателя эти процессы могут происходить по-разному.
2. Изъятие механизма выключателя из гнезда (подрозетника). Для этого ослабляем винты, регулирующие распорки (пункт 7 алгоритма установки выключателя), и аккуратно вытаскиваем «внутренности» выключателя, освобождая себе доступ к проводам.
3. Разъединение контактов выключателя света и проводов. Опять-таки, в зависимости от конструкции выключателя, зафиксировано их соединение может быть винтами или клеммами.

Теперь ваш выключатель разобран и демонтирован.

Поэтапная инструкция

Произвести монтаж, подсоединение следует поэтапно:

• определиться с задачей освещения, которая выставляется к осветительному прибору;
• купить соответствующий аппарат;
• произвести точную разметку установки источника и проведения кабеля;
• выбрать схему подключения;
• провести подвод электропровода;
• установить светильник;
• подключить электропроводку;
• произвести пробное включение.

В некоторых случаях требуется штробление стены, установка выключателя.

Вместо трудной внутренней проводки, возможна прокладка электрического шнура открытым способом. При этом провод помещается в закрытый короб. Такой метод предусматривает установку выключателя наружным способом.

Рекомендуем к просмотру видео:

Описание бра со шнурком

Настенное бра с веревочным включателем Бра с веревочным переключателем — это популярный вид светильников. Они часто используются для подсветки определенной зоны – например, места для чтения, прикроватной области.

Основные преимущества:

• Возможность регулировки уровня общего освещения. Также встречаются модели, в которых регулируется световой поток.
• Компактность, малый вес.
• Малое потребление электроэнергии.
• Возможность надежного монтажа даже на стены из непрочных материалов, простота подсоединения.

Классификация проводится по разным показателям. По форме различают:

• Закрытые бра. Изделия из этой категории имеют сплошной плафон, который изготавливается из матового или глянцевого стекла. Также к закрытым относятся плафоны-полусферы.
• Декоративные. Бывают различных форм – от классических строгих до светильников в виде игрушек или цветов. Делаются из разных материалов, который подбирается под стиль светильника.
• Элитные. К ним относятся светильники, которые применяются для основного источника света. Отличаются большой мощностью и функциональными особенностями.

Бра светодиодное со штепсельной вилкой и выключателем-диммером Novotech Night Light 357324 По конструкции можно выделить:

• Стационарные. Не вращаются, крепятся в одном месте.
• Поворотные. Свет можно направить в любую сторону в зависимости от возможностей бра.

По числу лампочек выделяют одноламповые и многоламповые бра.

По возможности регулирования уровня освещенности:

• Постоянный свет.
• Модели с диммером.

По типу выключателя:

• С кнопкой. Она может располагаться на самом светильнике или на отдельной коробке. Подключается к электропроводке.
• На клавише или кнопке на электропроводе. Аналог предыдущего вида, но подключение производится через розетку.
• Сенсорные. Включается разными способами – с помощью хлопков, движения.
• С выключателем-шнуром.

Как повесить люстру на крюк

Вопрос о том, как повесить обычную люстру на стандартный монтажный крюк своими руками, один из самых часто возникающих при установке осветительного прибора в квартире. Это наиболее распространенная модель бытового стационарного светильника, выпускаемая производителями. При этом сама конструкцию люстры предполагает наличие специального монтажного элемента. Это может быть цепочка или проволока с кольцом на конце.

В некоторых квартирах и домах на потолках уже установлены монтажные люстровые крюки. В таком случае нет ничего проще. Нужно собрать люстру согласно инструкции, соединить ее с проводкой и установить на крюк. Бывает, что крюкового приспособления нет – его просто не установили строители. Тогда его придется монтировать самому. Однако об этом чуть позже.

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

• прочный корпус
• надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
• качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

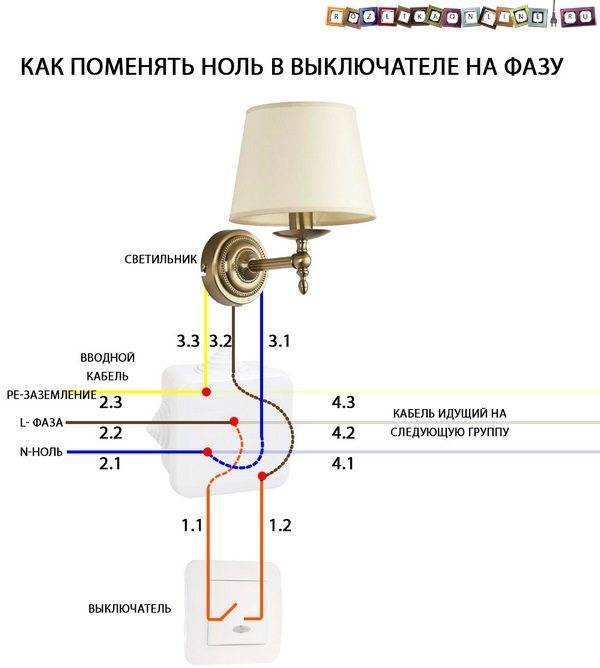

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Процесс монтажа, пошаговое описание

Перед началом работ обязательно отключить подачу электричества на щитке или счетчике. Проверить напряжение тестером, чтобы исключить любой риск. Работу проводить днем, чтобы хватало естественного освещения, следовать инструкции:

1. Распаковать бра, изучить документацию, разобраться как правильно крепить и нужно ли разбирать оборудование перед монтажом. Проверить крепеж, если надо, купить другой.
2. Разметить стену и просверлить отверстия. Примерить дюбеля. Иногда они болтаются, поэтому лучше подобрать вариант чуть толще, чтобы обеспечить надежное крепление.
3. Закрепить пластину, на которой будет располагаться бра. Следить за тем, чтобы она располагалась ровно и не болталась. Затягивать саморезы не до конца, достаточно, чтобы они прочно прижали кронштейн. Если переусердствовать, можно повредить дюбель изнутри.
4. Подключить контакты светильника к проводке. Тут лучше привлечь помощника, чтобы он придерживал бра. Так как оно еще не закреплено, удерживать его и одновременно подключать не получится. Контакты должны быть надежными, если используются колодки – протягивать концы проводов до упора и заворачивать винт так, чтобы исключить нарушение соединения.
5. Повесить светильник на стену. Для этого совместить основание с пластиной и завернуть гайки или защелкнуть выступы, все зависит от модели. Убедиться, что все держится прочно и бра не упадет со временем.
6. Проверяется работа оборудования. Выше описано, как собирать бра с веревочкой и переключателем. Если все сделано правильно, проблем со светильником не будет.

Надежное соединение проводов.

Установить настенный светильник своими руками несложно, если разобраться в его конструкции и четко понимать, как соединить провода

Важно подобрать надежный крепеж, чтобы бра держалось прочно, выбрать место и заранее подвести проводку

Этапы монтажа:

1. В щитке отключается электроснабжение. Проверяют по выключателям и электроприборам, но надёжнее всего будет протестировать сами провода с помощью индикаторной отвёртки.
2. Заднюю крышку или крепёжную планку бра прикладывают к поверхности стены. Отмечают места будущего крепежа.
3. С помощью саморезов или шурупов с дюбелями крепится крышка.
4. При необходимости питающий кабель обрезается (оставляют 10–12 см). Провода зачищаются (на 5–8 мм) и соединяются попарно, более подробно будет описано ниже. Далее надёжно заизолировать соединение!
5. Ставится корпус, крепится обычно декоративными гайками, которые идут в комплекте.
6. Устанавливается лампочка.
7. Закрепляется абажур (плафон).
8. Включается электричество, проверяется работа прибора.

Как определить провода?

Все представленные дальше схемы подключения будут работать только тогда, когда правильно определена проводка. Обычно это сделать несложно благодаря различию цветов, которыми традиционно отмечаются разные проводники:

• Фаза, L, — обычно чёрного, коричневого, белого цветов. Встречаются, однако, серый и даже красный, оранжевый, фиолетовый и бирюзовый.
• Ноль, N, — как правило, синей или голубой окраски.
• Заземление, PE, — зелёного, жёлтого или жёлто-зелёного цвета.

Хотя такая маркировка — хороший помощник для электрика, есть несколько сложностей. Во-первых, производители иногда всё же сильно расходятся в присвоении цветов проводникам (а есть ещё старый стандарт, который действовал у нас в прошлом веке, и новый). Во-вторых, мастера, которые прокладывали проводку, могли не заботиться о соответствии.

Поэтому самые надёжные способы определения — это использование индикаторной отвёртки (особенно если проводников только два: пробник сработает на фазу) и, если есть провод заземления, применение мультиметра.

Также нужно понимать, что если у светильника не одна лампочка, а больше, проводов будет также больше.

Подключение бра со шнурком

Такие модели называются также «верёвочного типа».

Можно подсоединить прибор к проводке так, что включение-выключение света будет осуществляться только шнуром, которым комплектуется светильник. Проводится такой монтаж просто.

Необходимо подвести провода к месту установки на стене, а затем сопоставить их с имеющимися у бра. Их, как уже было указано, должно быть три: фаза (L), ноль (N) и заземление (PE), последний может отсутствовать.

Соответствующие провода соединяются попарно, L с L и так далее. Если в проводке дома отсутствует заземление, соответствующий проводник бра изолируется.

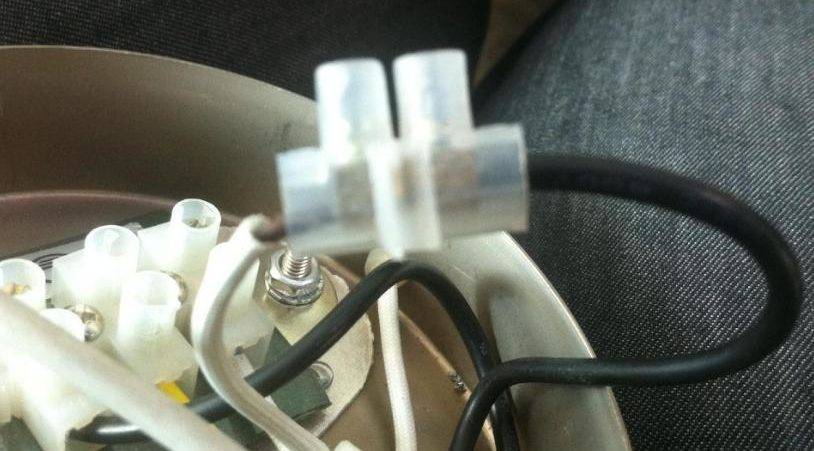

Как правило, в бра встроена клеммная колодка, которая упрощает процесс.

Использование клавишного выключателя

В данном случае он будет играть ту же роль, что и шнурок. Подключение идёт по такой схеме:

• Фаза идёт на выключатель.
• Далее — на светильник.
• «Ноль» и заземление подключаются напрямую.

Включение через шнур с вилкой

В этом случае у вас может даже не возникнуть вопрос, как подключить бра — всё делается напрямую. Однако этот способ можно усовершенствовать, если прибор укомплектован шнурком. Тогда вилка может находиться почти всё время в розетке, а чтобы включить и отключить свет, достаточно будет потянуть за верёвку.

Изучив инструкцию и выбрав подходящую схему подключения, несложно своими руками повесить и люстру, и бра. Также советами Вам могут помочь опытные друзья и родственники.

Сами же осветительные приборы Вы можете выбрать из каталога нашей компании «Республика света». У нас представлено множество моделей разного дизайна, с описанием технических характеристик и с фото. Сделайте свою квартиру или дом привлекательнее и уютнее вместе с нами!

Настенные светильники бра уже несколько десятилетий остаются одним из самых востребованных видов светотехники. Их основным достоинством является рассеянное и мягкое освещение, позволяющее комфортно читать, а также создавать акценты и уют в интерьере каждой комнаты. Современные бра отличаются по типу конструкции и, соответственно, по способу подключения:

• светильники со шнуровым выключателем;
• бра, питание которых обеспечивается от розетки при помощи вилки;
• световые устройства, включаемые при помощи клавиши на стене.

Самостоятельное подключение любого типа бра не вызовет особых затруднений, если знать, как это сделать правильно и учесть ряд нюансов. В данной статье вы найдете подробное описание процесса всех способов подключения бра своими руками со схемами и поясняющим видео.
