Замена автомата под напряжением
Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.
Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.
Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.
Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки. Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.

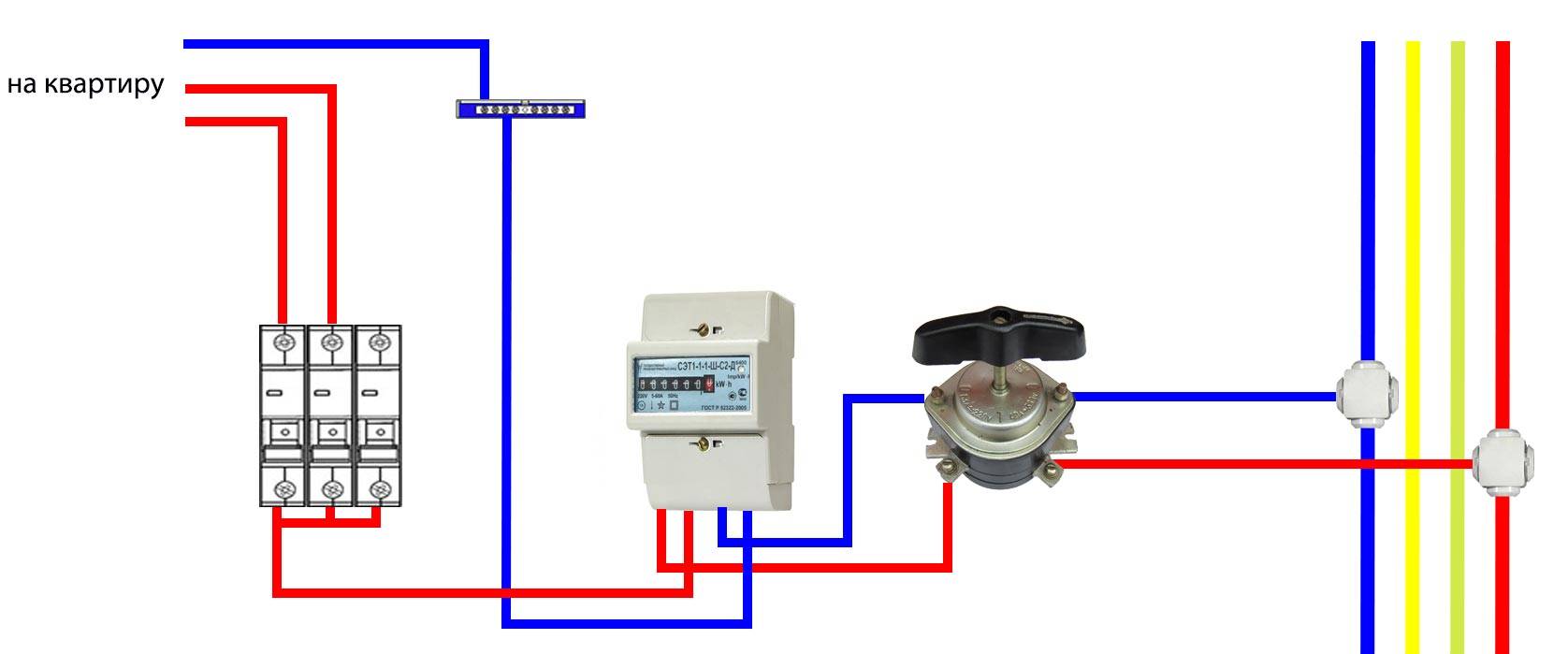

Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.
Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.
От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые “орехи”.
Через них фаза и ноль поступают на пакетный переключатель (пакетник).
В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.
Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.
Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.
Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.
Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).
Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.
Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.
Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.
Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.
Запомните главное правило – работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.

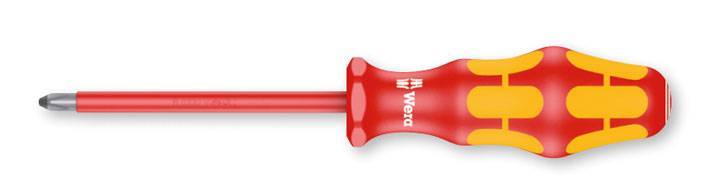

Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.
Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.
Второе – работать нужно не голыми руками, а в перчатках.
Если у вас есть диэлектрические, это наилучший вариант.
При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.
Третье – вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.
Как выбрать автомат по величине силы тока
Мы уже знаем, что через этот выключатель будет протекать весь электроток для питания объекта. По закону Ома ясно, что нагрузка должна суммироваться исходя из всех потребителей в доме (квартире). Вычислить это значение довольно просто.
Конечно, вы можете одновременно включить бойлер, электродуховку, кондиционер и утюг. Но для такого «праздника жизни» потребуется мощная электропроводка. Да и технические условия под такую входную мощность обойдутся существенно дороже. У энергоснабжающих организаций, тарифы за согласование подключения растут в линейной зависимости от количества киловатт.
Для типовой квартиры можно предположить одновременную работу холодильника, телевизора, компьютера, кондиционера. В дополнение к ним допустимо включить один из мощных приборов: бойлер, духовку или утюг. То есть, суммарная мощность электроприборов не превысит 3 кВт. Освещение в расчет не берем, сегодня в каждом жилище установлены экономные лампы.
Обычно, для запаса по мощности (возможны форс-мажорные обстоятельства), к расчетам добавляют 20–30%. Если вы забудете выключить бойлер, и начнете пользоваться утюгом при работающем кондиционере, не придется бежать к электрощитку для восстановления энергоснабжения. Получается: 4 кВт делим на 220 В (по закону Ома), потребляемый ток 18 А. Ближайший защитный автомат номиналом 20 А.
2 А, 4 А, 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63 А …
Маркировка есть в паспорте изделия, и обязательно на корпусе.
При более точном подборе устройства, особенно при использовании совместно с нестандартной нагрузкой (двигатели или другая нагрузка со значительными пусковыми токами) необходимо делать выбор не только по номинальному току, но и времятоковой характеристике.
Например, вводной автомат, приведенный ниже на картинке имеет номинальный ток 16А и характеристику типа «C» (разновидность «C» хорошо подходит для обычной стандартной нагрузки — наших квартир).
Подробнее о времятоковой характеристике расскажем далее.
Более высокие токи нас не интересуют, это превышает мощность 15 кВт. Такое подключение в квартиру вам никто не согласует. Обычно квартирный ввод ограничен автоматами с оком срабатывания порядка 32 А.
Для частного дома показатели могут быть выше. В расчет идет увеличенная жилая площадь, наличие хозяйственных построек с энергоснабжением, гараж, мастерская, мощные электроинструменты. Вводный автомат для подачи питания в частный дом обычно имеет ток срабатывания 50 А или 63 А.
Схема электрощитка в квартире с УЗО в отдельных группах
Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).
Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.
Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.
Та же схемка, но с реле напряжения:
Можно ли подключить автоматы после счетчика
В правилах устройства электоустановок оговорено, что для обеспечения безопасности работы с электросчетчиками (поверка, замена) перед счетчиком должен подключаться коммутационный аппарат или предохранитель.
Что собой представляет автоматический выключатель
В настоящее время функции предохранителей выполняют автоматические выключатели. Также в качестве коммутационного аппарата может выступать пакетный выключатель (пакетник) или рубильник. Коммутационный выключатель перед счетчиком называется вводным автоматом.
Наиболее простая схема
Обратите внимание! Электросчетчик является прибором учета электрической энергии. Во избежание проблем с контролирующими органами клеммы счетчика и вводного автомата должны быть опломбированы. В противном случае может последовать обвинение в хищении электроэнергии
В противном случае может последовать обвинение в хищении электроэнергии.
Все остальные приборы защиты сети и оборудования монтируются после счетчика.
К защитной аппаратуре относятся:
Разграничение ответственности за электроприборы
Разводка электросети по объекту защищена отдельными выключателями, которые регулируют максимально допустимую силу тока для участков цепи. Оплату их приобретения и подключения производит собственник помещения.
Электросчетчик и вводной автомат могут быть физически расположены не только в зоне ответственности потребителя. Если эти приборы размещены в приватизированной квартире, в гараже, в бытовом помещении или в пределах границы коттеджного или дачного участка, то их установку, обслуживание и замену осуществляет владелец собственности.
В его обязанности входит также предоставление доступа сотрудникам энергослужб и управляющей компании к счетчику для снятия показаний, его пломбировке или проверке. Также специалисты вправе установить магнитные пломбы. Если пользователь помещения без уважительной причины отказывает в допуске на территорию, то поставщик электроэнергии может перевести его на общий тариф.
Если же приборы расположены в муниципальной (неприватизированной) собственности, общедомовой территории (подъездах) или за пределами частного участка, то все расходы несет либо снабжающая организация, либо они являются общими. В этом случае организацию работ и оплату производит управляющая компания, ТСЖ, ГСК или садоводческое товарищество.
Более подробно о правовых тонкостях замены и установки приборов учета электроэнергии мы рассказали в этом материале.
Нормы подключения автомата в щитке согласно ПУЭ
К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:
- установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
- на крышке должен устанавливаться значок напряжения – 380В или 220В;
- фаза должна быть подключена к неподвижному контакту;
- материал изготовления – металл или пластик, покрытый негорючей краской;
- на проводах сделать маркировку с обозначением приборов, которые подключены;
- между автоматами установить перемычки из шиноприводов;
- должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.
Принцип работы УЗО
Принцип работы УЗО. — этим вопросом задаются многие.
Как известно из курса электротехники, электрический ток течет из сети по фазному проводу через нагрузку и возвращается обратно в сеть по нейтральному проводу. Это закономерность легла в основу работы УЗО.
Принцип работы устройства защитного отключения основан на сравнивании величины тока на входе и выходе защищаемого объекта.
При равенстве этих токов Iвх = Iвых УЗО не реагирует. Если Iвх > Iвых УЗО чувствует утечку и срабатывает.
То есть, токи протекающие по фазному и нейтральному проводу, должны быть равны (это касается однофазной двухпроводной сети, для трехфазной четырехпроводной сети ток в нейтрали равен сумме токов которые протекают в фазах). Если токи не равны – значит имеется утечка, на которую и реагирует УЗО.
Рассмотрим принцип работы УЗО более детально.
Основным элементом конструкции устройства защитного отключения является дифференциальный трансформатор тока. Это тороидальный сердечник на который намотаны обмотки.
При нормальной работе сети, электрический ток протекающий в фазном и нулевом проводе создает в этих обмотках переменные магнитные потоки, которые равны по величине, но противоположны по направлению. Результирующий магнитный поток в тороидальном сердечнике будет равен:
Как видно из формулы магнитный поток в тороидальном сердечнике УЗО будет равен нулю, следовательно ЭДС в контрольной обмотке наводится не будет, ток в ней, соответственно тоже. Устройство защитного отключения в этом случае не работает и находится в спящем режиме.
Теперь представим что человек коснулся электроприбора который в результате повреждения изоляции оказался под фазным напряжением. Теперь через УЗО кроме тока нагрузки будет протекает дополнительный ток — ток утечки.
В этом случае, токи в фазном и нулевом проводе не будут равны. Результирующий магнитный поток также не будет равен нулю:
Под воздействием результирующего магнитного потока в контрольной обмотке возбуждается ЭДС, под действием ЭДС в ней возникает ток. Ток возникший в контрольной обмотке приводит в действие магнитоэлектрическое реле которое отключает силовые контакты.
Максимальный ток в контрольной обмотке появится тогда когда в одной из силовых обмоток тока не будет. То есть, это ситуация когда человек коснется фазного провода, например в розетке в этом случае ток в нулевом проводе протекать не будет.
Несмотря на то, что ток утечки весьма невелик, УЗО оснащают магнитоэлектрические реле с высокой чувствительностью, пороговый элемент которого способен среагировать на ток утечки 10 мА.
Ток утечки это один из основных параметров по которому выбирают УЗО. Существует шкала номинальных дифференциальных токов отключения 10 мА, 30 мА, 100 мА, 300 мА, 500 мА.
Следует понимать, что устройство защитного отключения реагирует только на токи утечки и не работает при перегрузках и коротких замыканиях. Не сработает УЗО и в том случае, если человек одновременно возьмется за фазный и нулевой провод. Это происходит по тому, что человеческое тело в этом случае можно представить как нагрузку, через которую проходит электрический ток.
Из-за этого вместо УЗО устанавливают дифференциальные автоматы, которые по своей конструкции объединяют одновременно УЗО и автоматический выключатель.
Проверка работоспособности УЗО
Для того чтобы осуществлять контроль исправности (работоспособности) УЗО, на его корпусе предусмотрена кнопка «Тест». при нажатии на которую искусственно создается ток утечки (дифференциальный ток). Если устройство защитного отключения исправно, то при нажатии на кнопку «Тест» оно отключится.
Специалисты рекомендуют производить такой контроль примерно один раз в месяц.
Похожие материалы на сайте:
Недопустимые ошибки при покупке
Самыми распространенными ошибками при выборе и покупке вводного автоматического выключателя являются незнание принципов его работы и выбор номинала автомата ниже или выше требуемого значения. Если выбрать автомат ниже номиналом, то возможно ложное срабатывание защиты и отключение всей квартиры из-за одного прибора. При выборе номинала выше необходимого значения, он может сработать уже после того, как изоляция проводов, либо устройства внутри электрощитка перегреются и начнут плавиться или гореть.
Также находятся «профессионалы», которые подключают вместо двухполюсника два однополюсных автомата, не зная о том, что это нарушает требования электробезопасности и ПУЭ запрещает такое подключение.
Если есть сомнения в выборе и монтаже такого прибора, стоит обратиться к профессиональному электрику и быть спокойным за правильный выбор и безопасный монтаж.
Основные детали, используемые в щитке
Автомат вводной. Используется для защиты всего контура проводов.
- К его контактам подводят основной кабель.
- Возможен вариант установки рубильника впереди автомата.
- При размыкании рубильника всегда можно произвести ремонт или замену какого-либо узла в электрическом щите.
Счетчик
Этот прибор ставится после автоматов по схеме. Его основная задача – это отображение количества потребляемой энергии. При необходимости его можно разместить отдельно от электрического щита.
Устройство защитного отключения
Назначением этого прибора является защита от воспламенения и ударов током. В обычных, небольших домах или квартирах ставится один УЗО. Его хватает справится со всей нагрузкой электрического тока в помещении. Но в случае, когда расчет потребления энергии большой, ставят дополнительно до нескольких таких устройств.
Линейные автоматы
Они осуществляют свою работу в каждом отдельном секторе общего помещения. При коротком замыкании или высоком напряжении они автоматически срабатывают, отключая от основной электрической цепи. Часто они спасают от большой нагрузки в комнатной проводке, при включении большого количества электроприборов.
Дифференциальные автоматы.
Они используются для защиты электроприборов на отдельных линиях, вместо нескольких основных автоматических выключателей.
Монтажная рейка.
Она имеет вид металлической планки. Крепеж осуществляется к задней части щитка. От конструкции электрического щитка зависит количество реек. Чем вместительнее ящик, тем больше модулей и реек возможно установить в него. Для правильного выбора его, изучается предварительно схема соединений деталей.
Несет функцию расключения в щитке. Заземление и нуль соединяет между собой.
Шина распределения.
Эта деталь имеет надежную изоляцию. Благодаря особой конструкции она связывает между собой автоматы разного назначения. Имеют хорошую фиксацию, что позволяет качественно крепить концы проводов. Они применяются и для нуля и для фазы.
Виды автоматических выключателей
Автоматы для электросчетчика различают по нескольким критериям:
- по виду тока в главной цепи;
- механическое или моторное управление;
- способ монтажа: автоматы могут выдвигаться, быть стационарными или втыкаться в стену;
- по виду расцепителя: они бывают магнитными, электронными, тепловыми и прочих видов;
- корпус: может состоять из отдельных частей или быть цельным, открытым или закрытым;
- величина пропускаемого тока;
- возможность расцепления цепи электричества на расстоянии;
- защита, которая срабатывает при критических показателях напряжения.
Размеры автоматов на счетчик электроэнергии могут быть разными: предназначенными для защиты электросетей в жилых помещениях или крупных промышленных зданиях. Устанавливают в квартирах переключатели, изготовленные в России и иностранного производства.
Выключатели подразделяются на:
- дифференциальные;
- автоматические;
- устройства защитного отключения. Они предохраняют от удара током и предотвращают возгорание при повреждениях электрических кабелей.
Понятие дифференциального автомата
Дифференциальный автомат – это комбинированный электрический аппарат, предназначенный для работы в сетях низкого напряжения и совмещающий в себе функции устройства защитного отключения (УЗО) и автоматического выключателя.
Назначение дифференциального автомата
Дифавтомат, называемый также автоматическим выключателем дифференциального тока (АВДТ), служит для защиты участка электроцепи, подключенного посредством данного автомата к питающей сети, от выхода из строя в случае возникновения в данной сети повышенных токов, возникающих при перегрузках и коротких замыканиях. Данная функция идентичная назначению автоматического выключателя.
Кроме того, дифференциальный автомат может предотвратить возгорания и травмы людей и животных (возможно, со смертельным исходом), возникающие по причине утечки электрического тока через повреждения в изоляционном слое проводника либо неисправное энергопринимающее устройство, что совпадает с функционалом УЗО.
Важно! Основное преимущество дифференциального автомата перед этими двумя устройствами в совокупности – его компактность. Особенно это актуально при необходимости установки в распределительном щитке целого ряда защитных автоматов
Дифференциальный автомат
Дифференциальные автоматические выключатели широко применяются для защиты электрических систем как в быту, так и в офисных и производственных помещениях. Они ничем не уступают по своим характеристикам аналогичным УЗО и автоматическим выключателям, следовательно, не имеет каких-либо особенных ограничений в плане сферы применения. Дифавтоматы возможно устанавливать как на вводе в здание, так и на ответвительных кабельных трассах для обеспечения пожарной безопасности, а также безопасности людей и иных живых организмов.
Устройство дифференциального автомата
Основными рабочими элементами конструкции дифавтомата являются:
- дифференциальный трансформатор;
- электромагнитный расцепитель;
- тепловой расцепитель.
Трансформатор, входящий в состав дифференциального автоматического выключателя, имеет несколько обмоток, количество которых напрямую зависит от числа полюсов устройства. Он предназначен для сравнения токов нагрузки проводников.
В случае их несимметричности на выходе из вторичной обмотки рассматриваемого трансформатора внутри дифференциальногоустройства возникает ток утечки, поступающий на пусковой элемент, который немедленно производит размыкание силовых контактов автомата дифференциального тока.
Электромагнитный расцепитель – это специализированный магнит с сердечником, оказывающий воздействие на отключающий механизм. Срабатывает указанный магнит в случае достижения током нагрузки порога срабатывания (в частности, при коротком замыкании). Электромагнитный расцепитель срабатывает практически мгновенно – за доли секунды.
Тепловой расцепитель предназначен для защиты электрической сети от токовых перегрузок. Конструктивно тепловой расцепитель – это биметаллическая пластина, отличающаяся эффективностью действия именно в подобных режимах. Механизм расцепления при этом срабатывает посредством изгиба пластины как следствия прохождения через нее повышенных токов. Срабатывания теплового расцепителя происходит не мгновенно, а с выдержкой некоторого времени, причем время его срабатывания напрямую зависит от величины тока нагрузки, проходящего через дифавтомат, а также от температуры окружающей среды.
Монтаж
Один раз в месяц рекомендуется осуществлять проверку дифференциального автомата на работоспособность. Для этого в его устройстве предусмотрена кнопка «test», подключаемая последовательно с сопротивлением. При ее нажатии осуществляется подача напряжения на специальный контакт. Если дифавтомат исправен, то в этом случае он должен отключиться.
Важно! Если ваше устройство успешно прошло подобный тест, то вы можете быть уверены только в том, что целостность цепи не нарушена. Но это не дает вам гарантии, что ток утечки отключения и скорость срабатывания дифференциального автомата соответствуют должным требованиям
Помимо прочего, выключатель дифференциального тока может успешно проходить «test»-проверку, но при этом он проигнорирует реальную утечку электроэнергии по причине неверной установки его в сеть.
Производители дифференциальных автоматов
Помимо понятия о том, что это такое, диф автомат, необходимо иметь элементраные знания о фирмах-производителях данных устройств, самыми популярными среди которых на мировом рынке являются ABB, LeGrand, Schneider Electric и Siemens. Среди отечественных производителей можно выделить КЭАЗ, IEK и DEK raft.
Правила подключения
Для самостоятельной установки устройства защитного отключения следует придерживаться ряда правил. Наиболее важные из них следующие:
При монтаже проводки необходимо строго соблюдать схему. Провода подключаются согласно их буквенной или цветовой маркировке. В идеале на руках у монтажника должна быть схема. Устройство защитного отключения подсоединяется только после вводного автоматического выключателя
Подключение к сети без автомата недопустимо
Следует обращать внимание на технические характеристики подключаемого УЗО. Если в сети будут протекать токи в 20-25 А, то защитное устройство выбирается не менее чем на 32 А
Запрещено использовать в роли заземлителя радиаторы отопления или водяные трубы
Подобный халатный подход чреват летальным исходом для кого-нибудь из соседей. Общее правило — все электромонтажные работы проводятся со снятием напряжения за исключением случаев, при которых отключение невозможно.
Последствия неправильного подключения
Если неправильно подключить автомат, это может стать причиной быстрого выхода из строя прибора и короткого замыкания, приводящего к пожару. Чтобы исключить вероятность неприятных последствий, рекомендуется ознакомиться с наиболее распространенными ошибками при подключении автомата:
Питающий провод заводится снизу. По правилам ПУЭ такой вариант установки не запрещен, но электромонтажники с целью безопасности и качественной работы рекомендуют заводить неподвижный контакт сверху.
Слишком пережаты контакты фиксирующим винтом. Этого допускать нельзя, в противном случае может быть повреждена целостность изоляционного слоя и токопроводящей жилы кабеля, а также деформирован сам корпус.
Неправильно соединенные проводники
При подключении важно соблюдать строгое соответствие: фаза подключается под фазой, а ноль под нулем (при условии, что применяется двухполюсный выключатель).
С целью экономии некоторые электромонтажники устанавливают одновременно два однополюсных автомата вместо одного двухполюсного. Это запрещено, поскольку фаза и ноль должны разъединяться одновременно.
При фиксации жил в посадочное место попадают не оголенные контакты, а изоляционный материал
Провод обязательно перед подключением требуется зачистить настолько, насколько этого требует сопроводительная документация модели. Если винтом придавить изоляцию, контакт будет ослабевать, жила нагреваться. Это в будущем может стать причиной выхода из строя устройства и возгорания.
Неправильный выбор автоматического устройства. Вполне возможно, что он будет рассчитан на мощность меньше, чем она есть по факту.
Автоматические выключатели – это незаменимая вещь в современной квартире и доме, которые оснащены большим количеством дорогостоящей бытовой техники и электрических приборов. Приобретать их рекомендуется в крупных сетевых магазинах или у официальных представителей проверенных и хорошо зарекомендовавших себя производителей
При покупке важно убедиться в наличии всей требуемой сопроводительной документации
