Услуги по обнаружению подземных коммуникаций
Обнаружение подземных коммуникаций — один из видов инженерных изысканий. Поиск подземных коммуникаций с помощью современных приборов позволяет установить месторасположение, классифицировать объекты и структуры по происхождению, локализовать канализационные трубы, газопроводы и коммуникационные сети, обнаружить незаконные врезки и места утечек сырья.
Часто встречаются следующие задачи по поиску коммуникаций, проложенных под землей:
- обнаружение подземных водопроводов;
- обнаружение подземных газопроводов;
- обнаружение подземных теплотрасс.
- обнаружение подземных электрических кабелей;
- обнаружение подземных оптических линий.
Поиск подземных коммуникаций необходим для:
- специалистов проектных организаций,
- инженерно-технических работников,
- работников эксплуатирующих организаций,
- строителей подземных сооружений и их ремонтом.
Помощь государственных служб
Прокладка любых магистралей, в том числе, под землёй, является частью архитектурного проекта. Эта документация согласовывается во многих службах, где могут оставляться копии. Следовательно, первый шаг поиска, — это посещение соответствующих организаций.
Называться они могут по-разному. Но, чаще всего, в наименовании может присутствовать слово «Водоканал». Навести справки о ней можно в местной администрации населённого пункта.
При возникновении сложностей с вышеназванными предприятиями, один из следующих шагов, – посещение смежных служб. То есть тех, кто, так или иначе, связан с прокладкой подземных коммуникаций. Это могут быть специализированные механические колонны. У них есть в пользовании землеройная техника. Работы свои, – по обустройству траншей, они проводят по разрешающим документам, которые прикладываются к плану проведения технологических операций.
Ещё один вариант – местные предприятия Горгаза или электрослужбы. При правильном планировании, в таких организациях должны храниться копии документов от смежников. В этих бумагах указаны магистрали существующие или предполагаемые.
Вполне возможно, что поможет беседа со старыми ветеранами, не один год проработавших в подобных организациях. Освежив память, они могут помочь найти трубу в грунте. Кроме этого, учитывая реалии жизненных ситуаций, указанная виртуальная магистраль в документах и в жизни, окажутся в нескольких метрах друг от друга.
Зачем вам нужен поиск газовых труб в земле?
Я не знаю такого хобби, как поиск газовых труб. Ищут трубы в земле, когда не хотят их повредить при проведении планируемых земляных работ. Или как на фото, получили участок над возможным газопроводом.
Ещё пример. Нужно прорыть траншею для подвода электрического кабеля к дому или сделать новый дренаж ливнёвки и вам придётся провести земляные работы. Если посёлок газифицирован, то перед проведением земляных работ вы должны быть уверенны, что трасса будущей траншеи не пересекается с другими коммуникациями. Особенно опасно, если этими коммуникациями будет газовый трубопровод. Повреждение его будет катастрофой.
Чтобы это не произошло, вам нужно организовать Поиск газовых труб. Можно сразу нанять специалистов, однако можно сначала помучаться.
Для этого сначала ищут в районе проведения работ, так называемые информационные таблички газопровода. Если они есть в наличии и сделаны правильно, то они укажут как проходит газопровод, на какой глубине и кто за него отвечает.
Если таких табличек нет, то нужно искать документацию по газопроводу в обслуживающей газовой компании. Именно такой будет общая технология получение допуска на земляные работы в райне газопровода.
Однако может сложиться ситуация, когда нет ни табличек, ни документации на газопровод или таблички настолько старые, что кажутся неправдоподобными. При этом вы точно знаете, что где-то проходят газовые трубы. Что делать? Нанять специалистов, которые будут использовать один из следующих способов поиска.
Статья по теме: Подключение стиральной машины на кухне
Почему мы преуспели в области обнаружения скрытых протечек?
Мы являемся преуспевающей компанией в области неразрушающего контроля и точного обнаружения утечек. Наш опыт и передовые технологии позволяют нам выявлять все типы протечек, в том числе скрытые утечки воды, отопления и канализации.
Ранняя идентификация протечки может сэкономить деньги, уменьшить ущерб и защитить собственность и ценности.
Благодаря нашим обширным знаниям, огромным практическим опытом и передовым технологиям мы обеспечиваем точное определение места протечки в системе отопления, водоснабжения и канализации. Кроме того, мы постоянно изучаем и разрабатываем нашу технологию, чтобы рационализировать процесс поиска течи без какого-либо разрушения.
Подземные коммуникации. Видеть значит знать
Выемка грунта – метод далеко не новый в работе с подземными коммуникациями. Ранее он производился рабочими вручную при помощи лопат. Это был медленный и трудоемкий процесс, к тому же сопряженный с риском. Даже самые умелые и опытные работники делали ошибки. Для ускорения процесса впоследствии начали использовать экскаваторы, однако во многих случаях эта техника всего лишь уменьшала количество времени, которое требовалось для того, чтобы повредить какие-то подземные коммуникации – разрезать очередной электрический кабель или водопроводную трубу.
Очень помогли для работ с подземными коммуникациями вакуумные экскаваторы. Эти вакуумные экскаваторы произвели революцию в процессе выемки грунта. Когда они появились на рынке, их использовали главным образом для удаления жидкостей и мусора с рабочих площадок для ГНБ, а также для муниципальных работ, например, устранения протечек водопроводных систем или мусора, образовавшегося в результате природных катаклизмов. Затем «мягкая» выемка грунта, которую обеспечивает вакуумный экскаватор, начала становиться востребованной. Рытье ям под столбы и заборы было для него достаточно легкой задачей благодаря воде, подающейся под высоким давлением. А если он способен рыть такие ямы, почему бы не использовать его для выемки грунта с целью определения местоположения подземных коммуникаций?
Именна эта возможность сохранить подземные коммуникации в целости и сохранности еще больше стимулировала примнение подземных экскаваторов. Большинство ваккумных экскаваторов оснащено функцией подачи воздуха или воды под давлением через специальный переходник с наконечником, который смещает/размывает почву. Вода, подающаяся под давлением, позволяет быстро создавать маленькие четкие отверстия, при помощи которых легко определить место залегания подземных коммуникаций. При этом риск повреждения коммуникаций минимален. В зависимости от типа почвы, вакуумный экскаватор может проделывать 30-сантиметровые отверстия глубиной до 152 см менее чем за 15 минут. Почва в процессе копания отводится в специальный контейнер для последующего использования или утилизации.
Вакуумные экскаваторы способны прорывать ямы более 180 см в глубину. Отверстия для идентификации подземных коммуникаций редко имеют большую глубину. Малые земляные работы обычно проще и быстрее.

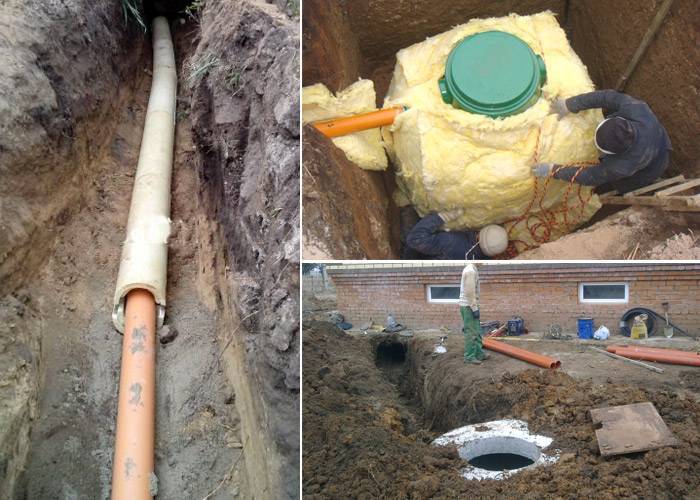

Методы утепления
Выполнять работы по утеплению труб для воды нужно обязательно, ведь при низкой температуре вода замерзнет, и система перестанет работать
Поэтому важно заранее приложить все усилия, чтобы подобных неприятностей не случилось. Особенно это касается наземной части трубы, проходящей по улице и по неотапливаемым помещениям
Чтобы определиться с правильным материалом для выполнения утепления, стоит учесть такие факторы:
поскольку в частном секторе все строительные работы хозяева, зачастую, производят самостоятельно, процесс монтажа утеплителя должен быть максимально простым и удобным, чтобы не создавать сложностей для новичков;
продолжительный срок службы изделий, который позволит обойтись без дополнительных мер как можно дольше;
негорючесть материала и его пожарная безопасность;
создание герметичного покрытия;
правильное соотношение качества и цены материала, что очень важно.
Итак, учитывая все перечисленные факторы, утеплитель должен соответствовать таким параметрам:
- низкая теплопроводность;
- способность хорошо впитывать влагу;
- устойчивость к воздействию окружающей среды;
- устойчивость к температурным колебаниям.
Все эти показатели являются определяющими при выборе оптимального материала для утепления труб. По большому счету разновидностей утепляющих материалов немного, поэтому выбрать что-то подходящее не так сложно.
Если монтаж водопровода выполнен из металлопластиковых труб, то выбор можно остановить на тепловолокне. Оно имеет небольшую плотность, что является его главным достоинством. Однако такой материал нуждается в дополнительной изоляции, что существенно повышает продолжительность и стоимость работы.
Базальтовая вата отличается хорошими качественными характеристиками и удобным способом укладки, однако, стоит такой утеплитель достаточно дорого.
Пенополистирол является отличным материалом для утепления, он весьма востребован среди потребителей. Его можно использовать как для внешних, так и для внутренних работ, причем прочность материала позволяет его повторное применение в случае демонтажа системы для ремонта, например.
Чтобы произвести укладку пенополистирола, скорлупу нужно разделить надвое, сначала первую часть наденьте на трубу, а затем вторую – поместите внахлест. После монтажа всех элементов утепления стыки нужно загерметизировать несколькими слоями скотча. Скорлупу фасонного типа очень удобно применять во время работы с углами и поворотами в системе водопровода. Таким образом, в утеплении труб с помощью пенополистирола нет ничего сложного – с работой справится даже новичок.
Чтобы разобрать слой данного утеплителя, все указанные манипуляции нужно будет выполнить в обратной последовательности.
Итак, в заключение можно сказать, что при условии соблюдения всех принятых правил и нормативов прокладки подземных коммуникаций, вы сможете получить качественную и долговечную систему водоснабжения. Отметим, что при подводке труб для воды к дому, не стоит спешить засыпать траншею. Сначала стоит провести пробный запуск, чтобы исключить любые неполадки и вовремя их исправить. В конце нужно еще раз внимательно осмотреть места стыков, убедиться, что все работает правильно. Только тогда можно считать работу законченной.
Бесплатная консультация геофизика
#gates-custom-5e0401d0401bc h3:after {background-color:#e6be1e!important;}#gates-custom-5e0401d0401bc h3:after {border-color:#e6be1e!important;}#gates-custom-5e0401d0401bc h3:before {border-color:#e6be1e!important;}
Благодарственные письма
Отзывы и рекомендации клиентов
#gates-custom-5e0401d042e2b h3:after {background-color:#e6be1e!important;}#gates-custom-5e0401d042e2b h3:after {border-color:#e6be1e!important;}#gates-custom-5e0401d042e2b h3:before {border-color:#e6be1e!important;}
Нам доверяют:
Клиенты компании
ФГБУ УЭЗ ФС РФ
ГБУ ФХУ Мэрии Москвы
Министерство обороны РФ
Федеральная служба безопасности
Госкорпорация «Росатом»
ОАО «РЖД»
ПАО «Газпром»
Особые Экономические Зоны
ПАО «ВТБ 24»
X5 Retail Group
Агрокомбинат Южный
Терра Аури
ГКУ г. Москвы ЦОДД ПМ
Сад Эрмитаж
Московский планетарий
ГБУ «МАЦ»
Специальное оборудование и методы работы с ним
Георадиолокаторы – особое оснащение, применяемое для поиска подземных коммуникаций. Трубу можно найти при помощи:
Виды оборудования, используемого компаниями по поиску подземных коммуникаций
- радаров;
- радиолокаторов;
- кабельных локаторов;
- трассо-искателей;
- трассировщиков;
- станций-трассировки;
- ленто и маркер-искателей.
Выбор зависит от того, что именно разыскивается, а также от материалов, из которого изготовлен искомый объект.
Трассировка трубы
Современное оснащение разнится от мобильных портативных устройств до специальных дорогостоящих станций. В последнем случае информация передается в любую точку планеты через спутник. Принцип действия заключен в сканировании грунта на момент наличия индукционных полей, окружающих электрокабель. Индукционный способ предполагает использование гетеродинного приёмника.
Также различают следующие технологии:
- контактная;
- активная безконтактная;
- пассивная.
Если разыскивается металл, то к трубопроводу подключается генератор. Но если объект изготовлен из пластика, применяется иной способ.
Поиск водопроводных пластиковых труб
Поиск труб с помощью зонда
В данном случае трубопровод не проводит электричество. Чтобы определить, где он проходит по участку, внутрь погружают железный трос с поплавком или зондом. Тросик подключат к генератору, вырабатывающему электричество. Дальнейшие действия заключаются в том, что нужно поймать и зафиксировать устойчивый сигнал.
Бюджетный вариант с применением рамки
Несмотря на то, что данный способ не требует вложений, и кажется простым, выполнять действия должен специалист. Все дело в том, что научного объяснения и описания технологических особенностей нет, и приходится рассчитывать на собственную интуицию.
Суть заключена в том, что две проволоки, согнутые буквой Г скрещиваются, если их расположить над трубопроводом.
При этом важно, чтобы рамки не были зажаты в кулаке. Процедуру повторяют 5-6 раз
Это необходимо, чтобы дополнительно убедиться. Если отойти в сторону на 2-3 метра, проволочки разойдутся в разные стороны, а при приближении к оси водопровода или кабеля, снова скрестятся.
Расчет стоимости
Калькулятор расчета цены
#gates-custom-5e0401d03b48e h3:after {background-color:#e6be1e!important;}#gates-custom-5e0401d03b48e h3:after {border-color:#e6be1e!important;}#gates-custom-5e0401d03b48e h3:before {border-color:#e6be1e!important;}
Самостоятельный поиск труб под землей
Большое значение имеет материал, из которого изготовлены искомые элементы. От этого зависит не только как найти водопроводные трубы в земле, но и чем искать, и что при этом делать.
https://youtube.com/watch?v=IzZqh2o5Mws
Технологии разнятся, и современный метод самостоятельного поиска подземных коммуникаций может быть нацелен на определение местоположения:
- Металлических водопроводов горячей и холодной воды.
- Стальных отопительных “Т” в коллекторах.
- Силовых кабелей и проводов коммуникативных систем.
- Чугунные канализационные линии.
- Пластиковых, полиэтиленовых, полипропиленовых трубопроводов;
- Металлопластиковых и керамических технических средств обеспечения и отвода.
Применение металлоискателя
Если трубу прокладывали на глубине до полутора метров, ее можно обнаружить при помощи металлоискателей (профессионального, полупрофессионального или любительского). При этом наличие утеплителя и гидроизоляции на “Т” не мешает процедуре.
Цена оборудования может доходить до 130 тыс. рублей. Это означает, что для одноразового применение его покупка нецелесообразна. Дешевые модели стоят до 6 тыс., но они менее эффективны.
Сопутствующее оборудование при локализации течей на подземном водопроводе
Для получения наиболее достоверной информации при локализации мест утечек рекомендуется использовать портативные акустические течеискатели типа DXmic в паре с коррелятором.
Прибор такого типа (его также называют грунтовой микрофон) находит и замеряет шум на уровне земли. Для этого он оснащен микрофоном типа «колокол» для твердых грунтов и микрофоном типа «стержень» для мягких грунтов, усилителем и анализатором шумов, а также высококачественными наушниками. Предполагается, что прибор показывает максимальный уровень шума, находясь непосредственно над течью. Однако слишком высокий или слишком низкий уровень шума протечки не всегда позволяет точно локализовать ее при помощи грунтового микрофона. Для борьбы с посторонними шумами (от других источников) прибор оснащен усилителями основного сигнала и электронными фильтрами.
Все указанные в данной статье приборы дополняют друг друга, поэтому при решении вопроса, какой течеискатель выбрать для вашей службы диагностики, рекомендуется комплексный подход к данному вопросу – выберите оснащение данного подразделения несколькими типами приборов, а также переносными расходомерами с накладными датчиками. Лучший вариант – это оснащение службы диагностики сетей также и комплектом переносных датчиков давления, и системой телеинспекции трубопроводов, которая может помочь в особо сложных случаях пересечения трубопроводов разного типа в одном месте, либо при наличии вблизи места обследования постоянных источников шума, при которых ни один измеритель уровня шума не работает. При использовании в Москве течеискателей сотрудники службы диагностики не могли бы обнаружить до 15% утечек, если бы в их арсенале не было еще и телеинспекции. Кроме того, оборудование для телеинспекции трубопроводов позволяет выполнять поиск дефектов и на сетях наружной канализации.
Невидимый пластик под землей
Пластиковые (полиэтиленовые, полипропиленовые) трубы имеют массу преимуществ. Они дешевле, чем металлические, меньше весят, просты в установке, не боятся коррозии и служат не менее 25 лет. Однако даже при неглубокой закладке такие трубы невозможно обнаружить при помощи металлоискателей или трассоискателей. Пластик не проводит ток и не искажает электромагнитное поле, а значит, необходимы дополнительные меры для того, чтобы сделать пластиковую канализационную или водопроводную трубу видимой. Если не предпринять этих мер, появится риск чрезвычайной ситуации.
Рисунок 1: Обозначение подземных коммуникаций необходимо для безопасной эксплуатации сетей
Неотмеченную линию могут повредить во время земляных работ. В результате утечки могут сформироваться опасные вымывания грунта, которые приведут к просадкам или даже провалам, опасным для людей и техники. Также могут быть нарушены производственные процессы, которым требуется устойчивое поступление воды. При этом найти и починить немаркированные трубы будет крайне сложно и может потребоваться прокладка новых коммуникационных линий.
Административные способы поиска водопроводных труб под землёй
Когда участок строительства объекта расположен в черте населённого пункта есть вероятность, что через него проложены коммуникации центрального горячего или холодного водоснабжения, канализация, электрический или телефонный кабель. Прокладка делается в районе красной черты вдоль улицы, но бывает трассировка в самых невероятных направлениях.
Официально проложенные коммуникации регистрируются в отделах архитектуры и градостроительства, наносятся на планы технической документации с точной привязкой к красным линиям прилегающих участков. Рекомендуется в первую очередь обратиться в эти организации для получения информации.
Случается, что данные о прокладке подземных коммуникаций не сообщаются в надзорные организации. Обратитесь перед началом земляных работ в соответствующие организации. Возьмите справки о наличии коммуникаций, проложенных по участку строительства, если такие существуют, глубину укладки, точную трассировку с привязкой.
Это позволит безопасно проводить земляные работы и снимает ответственность в случае повреждения не указанного трубопровода или кабеля. Когда по участку проходит труба с несанкционированной врезкой, отвечает за повреждение хозяин врезки.
Поиск водопроводных труб под землёй самостоятельно проводится следующими методами:
- С привлечением к работе специализированной организации;
- С помощью технических средств, приобретённых самостоятельно или взятых в аренду;
- Самостоятельный поиск с помощью простейшей рамки.
Технология сооружения подземного водопровода
Работы по прокладке любых труб водоснабжения ведутся одним из двух способов: с рытьем траншеи или без нее. Выбор метода зависит от многих факторов: наличия старых коммуникаций, состава просадочного грунта, расположения водонасыщенного слоя. Чтобы не наделать ошибок при установке магистрали своими руками, стоит предварительно уточнить все моменты у специалистов.

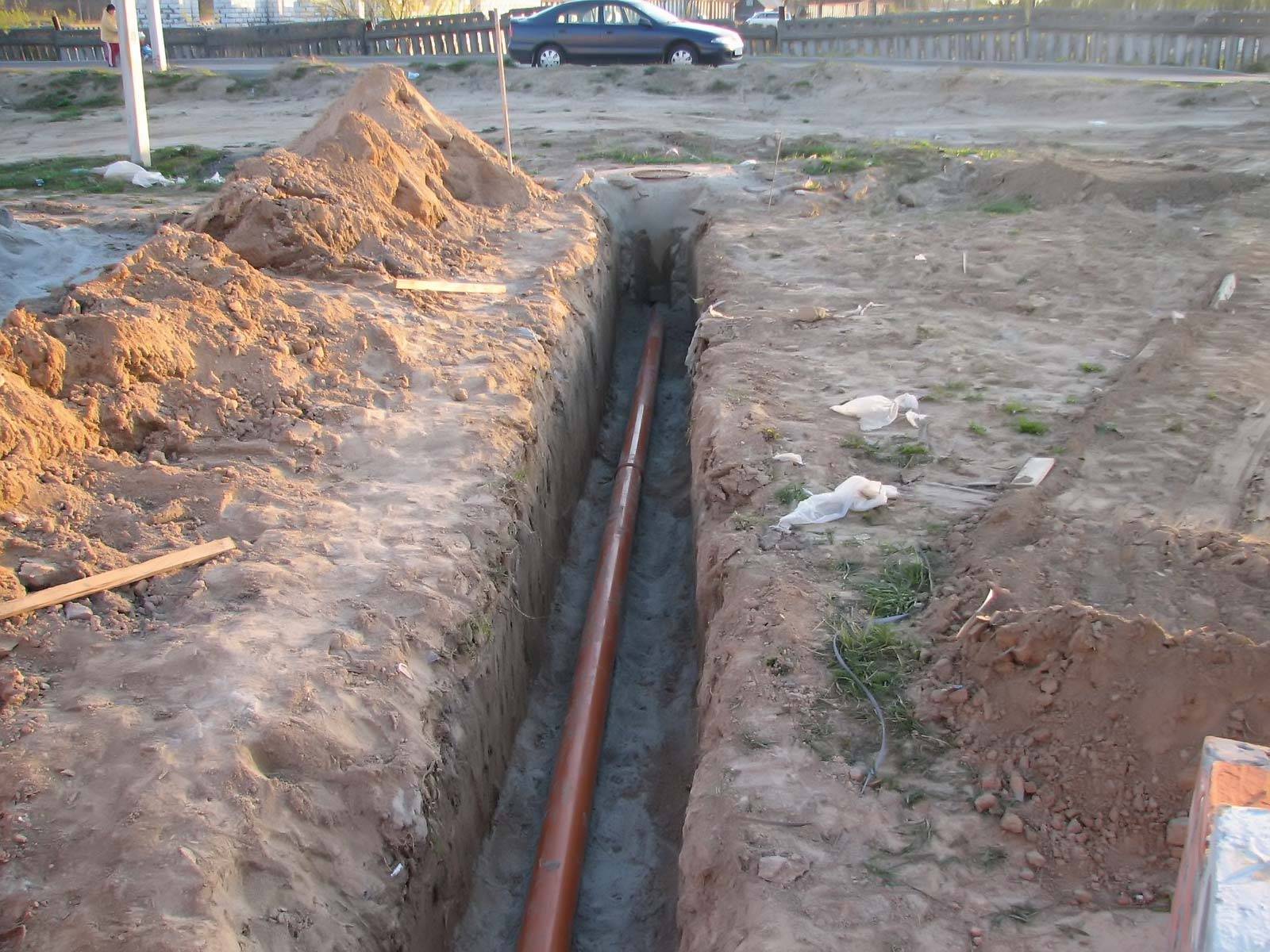

Траншейный способ
Если было решено погрузить водопроводную магистраль в предварительно выкопанную траншею, действуют по следующей технологии:
- Копается длинная канава глубиной от полутора метров и больше – в зависимости от климата. Ширина – 50 см.
- Стенки и дно колеи уплотняются. Поскольку вода будет идти под напором, в отличие от канализации, делать уклон не обязательно.
- Засыпается амортизирующая песчано-гравийная подушка примерно на 15 см.
- Проводится утепление труб, затем они укладываются на подушку и сочленяются фитингами.
- Соединительные узлы покрываются утеплителем.
- К концам магистрали подсоединяются выходы для подключения к насосу, если участок оборудован скважиной или к центральной сети, а также к домашней разводке.
- Ров засыпается песком, а сверху – землей.
Бестраншейный вариант
Стоимость подобного типа установки выше, но она имеет определенные преимущества. Не нужно изменять ландшафт участка, временные затраты будут меньше.
Схема релайнинга трубопровода
Бестраншейный вариант прокладки водопровода имеет три разновидности:
- Релайнинг. Внутреннее пространство старых труб заполняют новыми из полиэтилена.
- Реновация. Предполагается одновременный демонтаж старых коммуникаций и замена их новыми. Выполняется в тех случаях, когда бывшие в употреблении трубы недостаточного сечения.
- Горизонтально направленное бурение. ГНБ осуществляется при диаметрах больше 150 миллиметров. Способ предполагает прокол почвы, не повреждая верхний слой.
Технология прокладки полного водопровода из ПНД-трубы горизонтальным бурением в земле требует использования спецтехники – гидравлического домкрата. Два котлована выкапываются по обеим сторонам объекта, под которым будет проводиться коммуникация. Домкрат размещается с одной из сторон. Он горизонтально забивает сквозь слой почвы трубу, на которую надевается стальной наконечник. После прокладки магистраль подключается к тем же системам, что и в траншейном варианте.
Стоимость работ за метр
Цены на прокладку водопровода зависят от выбранной технологии и от сечения трубы — чем оно больше, тем дороже выйдут работы.
Цена за погонный метр прокладки водопровода в земле:
| Вид установки | Примерная стоимость (в рублях) |
| Релайтинг | От 1000 |
| Реновация | От 1500 |
| Горизонтально направленное бурение | От 1500 |
| Траншейный | От 500 |
К удорожанию приведет сложность участка, срочность исполнения заказа и дополнительные услуги, например, утепление.
Современные методы бестраншейной прокладки труб
Бестраншейная прокладка труб
На сегодняшний день применяется 3 метода прокладки труб без рытья траншей:
- прокалывание;
- продавливание;
- горизонтальное бурение.
В первом случае грунт прокалывается специальной трубой с наконечником (буром). Прокалывание осуществляется при небольшом диаметре самой трубы и на относительно небольшое расстояние.
Продавливание может применяться при прокладывании труб гораздо большего диаметра и на значительные расстояния. Этот метод часто используется для прокладывания стальных труб, когда сама труба продавливается сквозь слой грунта.
Горизонтальное бурение осуществляется с применением буровых установок, при этом ширина отверстия может быть гораздо больше, чем нужно для прокладываемой трубы. Преимуществом данного метода является то, что он позволяет рабочим незначительно изменять маршрут бура в процессе работы – для того, чтобы обходить препятствия.
При прокладке труб бестраншейным методомучитываются такие факторы, как характер грунта, где будет проходить канализационная (или другая) система, ширина самой трубы и те материалы (вернее, их свойства), из которых она изготовлена, а также расстояние, на которое нужно проложить трубопровод.
Внутренняя канализация
Пластмассовые трубы
Внутренняя система коммуникаций – это все трубы, разводки, подключения, находящиеся внутри дома. Унитазы, раковины, ванные, другая сантехника требует подвода и отвода воды.
При строительстве внутренних коммуникаций нужно учесть ряд вопросов.
1
Подбор труб для системы.
Трубы различаются размерами, материалом и сроком службы.
Бывают:
- пластмассовые
- керамические
- металлические
- бетонные (обычно не применяются во внутренних работах)
- композитные (экспериментальные варианты)
Самый распространённый вариант — это пластмассовые трубы из ПВХ или полипропилена. Такие трубы не подвержены коррозии и имеют относительно низкую стоимость.
2
Гидродинамические свойства.
Самое практичное решение — это самотечная канализация, для этого нужно обеспечить естественный уклон, чтобы вода под действом силы тяготения стекала в отстойники.
Автономная канализация
Этапы монтажа внутридомовых труб
- Все начинается с проекта. Необходимо подготовить подробный проект в котором учесть: количество этажей в доме, ванных и туалетных комнат, наличие подвала
- Установка стояков. Концами стояки должны быть выведены на крышу и в подвальное помещение. Унитазы нужно расположить как можно ближе к стоякам. В подвале стояки соединяют с выводной трубой, которая ведет наружу. Выводная труба должна быть наклонной. Верхние концы стояков оборудуют обратными клапанами
- Монтируем подводы для унитазов, соединяем их со стояками
- Соединяем стояки с выводами от раковин, стиральной машины и прочих устройств
- Установка сифонов
- Соединяем подводки и сифоны
Необходимо обращать внимание на углы. Не желательно делать в местах соединения двух труб острые углы, крутые повороты
Такие сцепки повышают риск возникновения засоров и сбоев в работе всей системы.
Все коммуникации должны надежно крепиться к стенам и другим местам соединения.
Советы для внутренних коммуникаций
Внутренняя канализация
- Рекомендуют унитаз соединять со стояком отдельно от других элементов сантехники (раковин, стиральных машин и так далее)
- Для предупреждения заторов в трубах, стояк для унитаза располагают ниже, чем от всех остальных элементов. На одной разводной трубе может быть несколько выводов, все зависит от производительности подключенных устройств и пропускной способности самой трубы
- Диаметр подводящей трубы, должен быть не меньше чем диметр прибора к ней подключенного
- Стояк под унитаз не должен быть меньше отводного отверстия примерно 100 мм
- Душ, раковины и другие устройства должны быть не далее чем 3 метра от стояка. Унитазы не далее чем 1 метр
- Подводящие трубы от 3 до 5 метров в длину делают из 70 мм, от 5 метров – 100 мм
После завершения монтажа внутренних труб и систем, можно переходить к внешним.
