Как крепится самонесущий изолированный провод к опоре

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

если СИП несколько метров будет идти по фасаду стены, нужно будет использовать дистанционные зажимы (SF50, SFW50), т.к. расстояние от СИП до стен должно выдерживаться минимум в 6см
перед вводом в дом обязательно делайте изгиб кабеля книзу, чтобы вода через гофру или защитную трубу не попадала во внутрь. Любые уплотнители все равно со временем высохнут, потеряют свои свойства и рассохнутся.

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

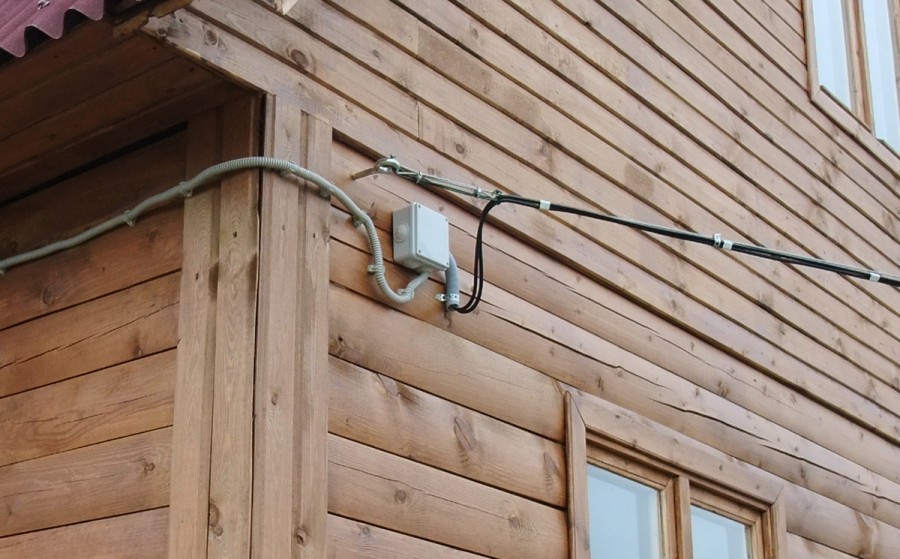

Прокладка по стене

Далее используется фасадный крепеж. Если вы приобретаете фабричную фурнитуру, расстояние уже регламентировано: не менее 6 см от кабеля до стены.

Затем производится разметка трассы кабеля и подготовка отверстий под крепеж. Расстояние между точками крепления обычно составляет не менее 70 см. В местах изгиба, частота крепежа возрастает, чтобы не допустить свободного провисания.

Важно! Если используется именно СИП, необходимо учитывать требования по геометрии прокладки. Радиус изгиба составляет не менее 10 диаметров кабеля

Затем с помощью штатных болтов, закрепляются все фасадные крепления. Для предотвращения коррозии и разрушения крепежных элементов, металлические шляпки закрываются специальными заглушками.

Если на маршруте прокладки размещены домовые коммуникации, необходимо обеспечить безопасное расстояние. До водопроводных труб не менее 10 см, до газовых труб не менее 40 см.

Важно! Запрещается формирование свободных петель кабеля возле металлических конструкций. Не допускается использование крепежных элементов, которые предназначены для иных целей

Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений

Не допускается использование крепежных элементов, которые предназначены для иных целей. Например, хомуты для трубопроводов или кабельные клипсы для монтажа внутри помещений.

Ошибки монтажа СИП, которые нельзя допускать

Вступление

Здравствуйте. В этой статье разберем 12 ошибок, которые совершаются при раскатке, монтаже и подключении СИП ВЛИ (самонесущие изолированные провода для воздушных линий электропередачи изолированными проводами).

Ошибка №1. Раскатка СИП по земле

Нельзя относиться к монтажу СИП, также как к монтажу неизолированных проводов ВЛ

Особое внимание нужно уделять сохранности изоляции СИП. Поэтому, нельзя раскатывать провода СИП по земле. Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах

Для раскатки есть специальные ролики, которые подвешиваются на анкерных опорах.

Ошибка №2. Повторное использование прокалывающих зажимов

Прокалывающие зажимы, используются для ответвлений СИП от магистрали к потребителю. Применение прокалывающих зажимов, позволяет делать отвод без снятия изоляции, но повторное их использование запрещено. Причина простая. Головка у прокалывающего зажима срывающееся, и повторная, надежная затяжка не получится. Снять их можно, использовать второй раз нельзя.

Ошибка №4. Два анкерных зажима на один кронштейн

Нельзя к одному анкерному кронштейну цеплять более одного анкерного зажима. Это относится и к опорам и к фасадам здания. Правило простое: Один анкерный зажим, на один анкерный кронштейн.

Ошибка №4. Неправильный подбор соединительных гильз

При подборе соединительных гильз, длинна гильзы для соединения нулевой жилы, должна быть длиннее гильз на фазных жилах. Делается это усиления соединения.

Ошибка №6. Не обжимаются гильзы соединительных гильз

После соединения, обязательно нужно обжать стальные кольца с двух сторон соединительной гильзы. Кольца обожмутся вокруг изоляции СИП и будут фиксировать сделанное соединение.

Ошибка №7. Неправильное соединение СИП и неизолированных проводов

В месте соединения неизолированного провода и СИП, первый провод нужно очистить от окиси и смазать специальной пастой для предотвращения повторного окисления.

Ошибка №9. Неправильно подключение уличного освещения

Нельзя вставлять две жилы уличного освещения, сечением 1,5 мм, в один зажим Р6. Такое соединение, нарушает герметичность контакта.

Ошибка № 10-11-12. Использование не профильных приспособлений для раскатки СИП

Нельзя использовать раскаточные ролики без полимерного покрытия.
Нельзя при раскатке СИП работать без вертлюг.
Нельзя проверять провис стрел и силу натяжения без динамометра.

Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи

сайта
Назад на главную

Сантехника это система водоснабжения, канализации и отопления
Размеры стандартной ванной комнаты
Электрические схемы подключения скважинного насоса
Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
Однофазная и трехфазная электрическая сеть
Наглядная трехфазная схема вводно–распределительного щита частного дома
Особенности ввода электричества в деревянный дом
Электроснабжение квартиры: граница эксплуатационной ответственности
Спуск и крепление кабеля к опоре
Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
ВРУ. Вводно-распределительное устройство дома
Подключение отвлетвления электропитания частного дома к воздушной линии
Коллекторная схема водоснабжения
Групповые линии освещения: общие норма и правила
Вводной автомат. Расчет, выбор вводного автомата для квартиры
Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Монтажные провода и кабели их назначение и описание
Распределительные сети электрической энергии: характеристики, классификации и схемы
Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT
Водопровод внутри здания

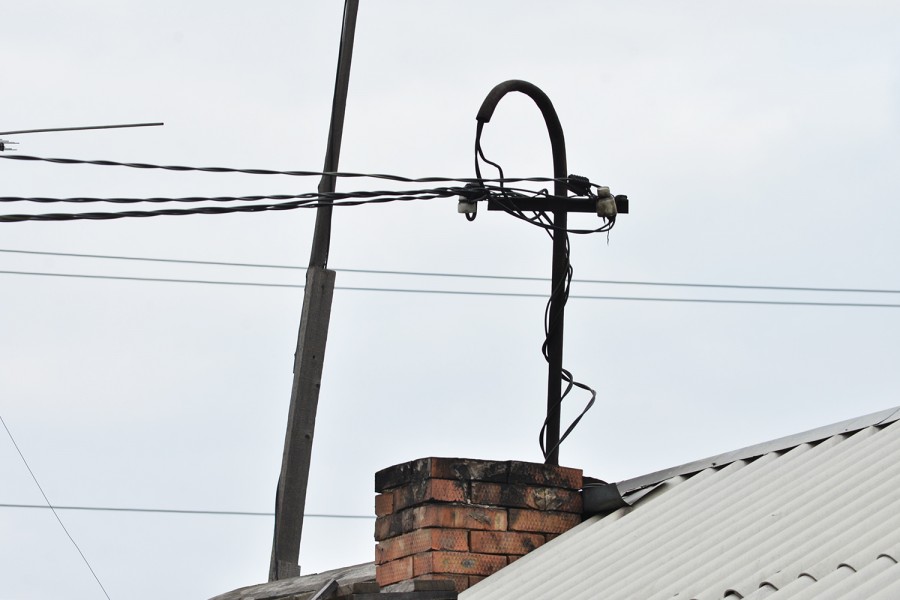

Какой СИП кабель нужен для проводки от столба к дому 220в. Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

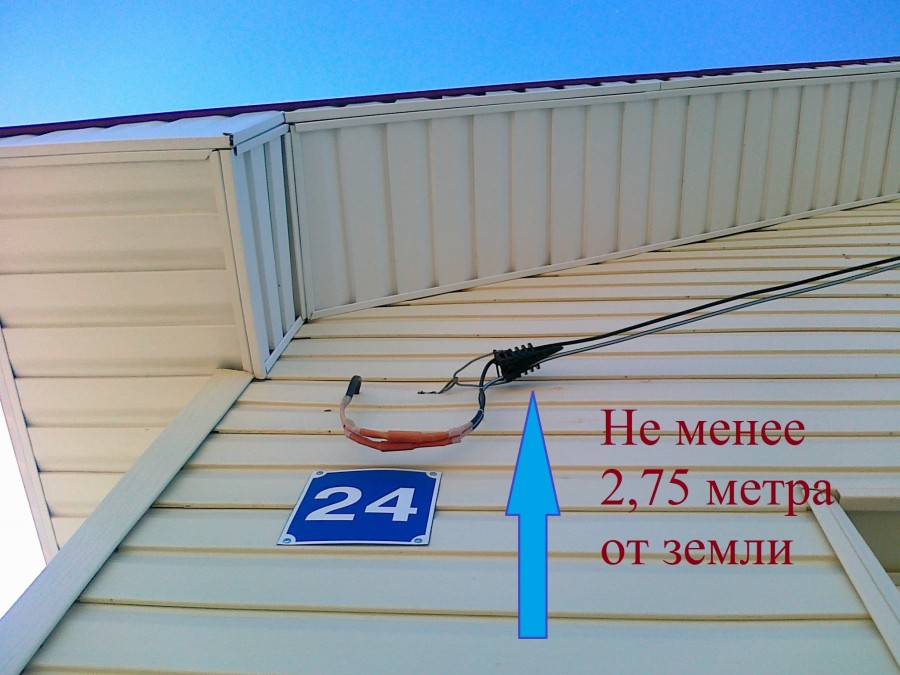

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.

Выбор сечения и марки СИП

При выборе необходимой марки кабеля СИП необходимо учитывать следующие факторы:

Назначение воздушной линии.
Условия эксплуатации, места прокладки и основные требования безопасности.
Количество фаз, которые требуется подключить.
Общая мощность предполагаемой нагрузки.

Конструктивные особенности кабеля СИП:

В СИП-1: стальной сердечник нулевой несущей жилы не изолирован.
В СИП-2: имеется изоляция у нулевой несущей жилы.
В СИП-3: среди всех жил каждого отдельного провода есть армированный сердечник. Каждый такой провод помещен в изоляцию.
В СИП-4: в изолированных жилах сердечники отсутствуют.
В СИП-5: в нем также нет сердечников, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой «НГ» не подвержен горению и отличается повышенной стойкостью изоляции. Это дает возможность прокладывать линии внутри зданий. Однако данный тип кабеля еще не сертифицирован и не применяется.

Проще всего выбрать сечение кабеля СИП. Простота выбора связана с тем, что величина минимального поперечного сечения жил составляет 16 мм2. Этого вполне достаточно для того, чтобы обеспечить электроэнергией среднестатистический частный дом. При таком сечении будут нормально работать все бытовые приборы и оборудование, включенные на полную мощность.

Если же требуется выполнить ввод кабеля для многоквартирного дома, то его сечение рассчитывается в соответствии с силой тока по специальным таблицам. Чаще всего используются СИП с двумя жилами – фазой и нулем или четырьмя жилами, когда добавляется еще две фазы. Крайне редко используются пятижильные кабели с дополнительным защитным проводником РЕ.

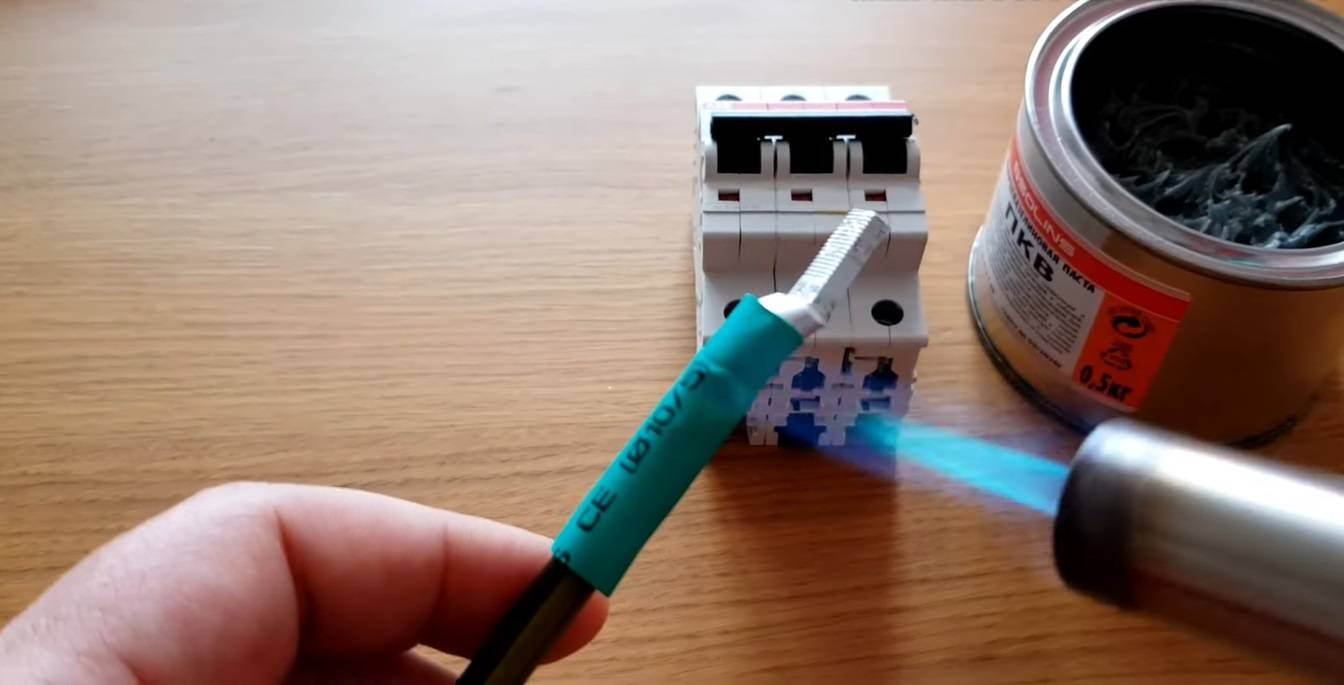

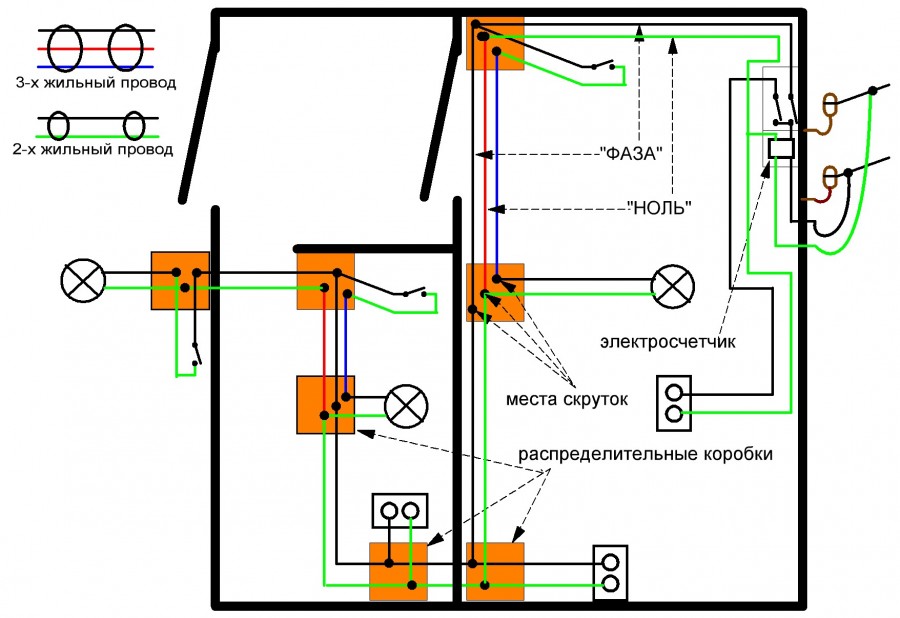

Как соединить провода электропроводки

Соединять провода электропроводки можно несколькими способами.

Первый метод является наиболее простым. Он заключается в создании скруток из проводов. При этом речь идет о скрутках, которые делаются для проводов, сделанными из одного и того же материала. Скрутки делаются достаточно легко. Самое главное, провода заизолировать после того, как процедура была проведена.

Второй метод соединения проводов заключается в их пайке. При этом так же речь идет о соединении одинаковых материалов. Провода предварительно зачищаются и облуживаются с двух сторон.

После этого их необходимо соединить между собой. Для этих целей так же применяются паяльники. Вся процедура занимает около 20 минут. При этом соединение получается надежным. изолировать провод и в этом случае так же необходимо.

Можно использовать для этих целей обыкновенную изоленту или обзавестись кембриками. Благо, таковые можно сейчас приобрести практически в любом магазине электрики.

Третий способ соединения заключается в использовании специальных клеммников, которые зачастую делаются из пластика.

Здесь имеет место быть болтовое соединение.

Советы в статье «Как соединить провода?» здесь .

Каждый болт должен затягиваться до упора, чтобы площадь контакта была максимальной. Так намного надежнее. Здесь можно говорить о соединении двух проводников, сделанных из разных материалов.

К примеру, клеммники используются в тех местах, где нужно соединить медный и алюминиевый провода.

Описание и виды СИП

Самонесущий электропровод состоит из нескольких изолированных друг от друга жил (переплетенная между собой алюминиевая проволока). При прокладке новых линий по ГОСТу Р 52373-2005 требуется использовать самонесущий кабель. По новым правилам ПУЭ эти кабели рекомендуется применять для подключения потребителей электричества.

На сегодняшний день существуют такие виды СИП:

СИП-1. Это четырехжильный кабель, используемый в трехфазных электросетях напряжением до 1000 В. Причем три его жилы рассчитаны на подключение фаз (изолированы друг от друга), а четвертая (нулевая) идет без оплетки и имеет стальную сердцевину. Производят также кабель СИП-1А, в котором нулевая жила заизолирована.
СИП-2. В этом кабеле все жилы заизолированы. Область применения у него такая же, как у описанного выше кабеля.
СИП-3. Это одножильный провод с полиэтиленовой изоляцией. Благодаря стальной сердцевине он отличается высокой прочностью. Его используют в электросетях до 35 кВ.
СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией, рассчитанный на ЛЭП до 1000 В. В нем нет жилы со стальным сердечником. Его часто используют для выполнения ответвлений от основной ЛЭП на дачах и в частном секторе.
СИП-5. Он включает две и более заизолированных жилы, при этом все они без стального сердечника. Этот кабель используют в электросетях до 1000 В.

Способы крепления к разным поверхностям

Стены и потолки делают из различных материалов, имеющих разную структуру и плотность. В зависимости от этой характеристики изменяется способ крепления:

Плотные — древесина в любом виде, штукатурка и мягкие штукатурные растворы (в т.ч. гипсовая). Во все эти материалы отлично заходит гвоздь или саморез. В некоторые — ДСП, ОСП и некоторые другие — предварительно лучше просверлить отверстие чуть меньшего диаметра чем саморез, а потом уже его вкручивать. Гвозди чаще забиваются сразу без предварительного сверления. В древесину и изделия из нее вкручиваются саморезы. Только для крепления кабеля лучше их брать с плоской шляпкой
Твердые. К этой категории материалов относят кирпич, бетон, стяжки, цементы. В них даже с предварительно просверленным отверстием саморез не вкрутишь. Для таких материалов используют дюбель-гвозди (их еще называют дюбеля). Это крепеж, состоящий из двух частей — пластикового колпачка-дюбеля и металлического (иногда пластикового) винта. В таких случаях в материале сверлится отверстие диаметром сверла равным или чуть меньшим чем диаметр дюбеля. В отверстие вставляется пластиковый колпачок. Его верхний край должен быть на одном уровне с поверхностью (при необходимости можно пару раз молотком стукнуть чтобы сравнять или отрезать излишки острым ножом). Затем накладывается крепежный элемент (пластина, хомут и т.д.), который крепится к вставленному дюбелю винтом.
Установка дюбеля
Тонкие или мягкие. Это пластик, гипсокартон, ДВП, газобетон, пенобетон и т.п. В них обычный крепеж не держится, нужен специальный, который имеет расширенную «тыльную» часть. Она имеет большую площадь опоры, за счет чего и может держаться крепеж. Некоторые примеры такого крепежа (зонтик, дюбель-бабочка и дюбель со сверлом) представлены на фото.
Для крепление кабеля к тонким стенам нужен специальный крепеж

Собственно это все поверхности, которые встречаются внутри дома при укладке проводки. Но кабель иногда надо и к столбу крепить, например, когда ввод электричества от столба к дому тянется или к трубе — когда кабель поднимается по горючей стене.

К бетонному столбу

К железобетонному столбу кабель крепится длинными пластиковыми стяжками черного цвета. Они служат около 5 лет.

Один из способов опустить кабель вдоль железобетонного столба

Можно использовать хомуты для монтажа канализационных труб, но под них надо сверлить отверстия, что очень непросто. Еще вариант — если на столбе есть провод заземления — круглый провод диаметром 5-6 мм, то можно крепить стяжками к нему. Еще вариант — закрепить на столбе полосы металла — сделать что-то типа хомутов, а к ним крепить кабель.

В металлической трубе

Если кабель поднимается по стене дома в металлической трубе, его просто запускают внутрь. Так как для наружной проводки используют довольно солидные кабели, то жесткости его обычно хватает на то, чтобы более-менее держаться внутри трубы.

Прокладка кабеля в трубе. Крепят трубу, а кабель только по выходу из нее к стене

Сверху и снизу трубу закрывают какой-то пробкой (можно вырезать из пенопласта и потом покрасить вместе с трубой). Эта пробка будет дополнительно фиксировать положение кабеля (не прижимать к краю), а чтобы он не двигался внутри трубы, его крепят к стене по выходу из нее.

К тросу

Для крепления кабеля к тросу используют специальные металлические и пластиковые подвесы. Они состоят из двух частей — есть отверстие для троса и большее — для укладки кабелей.

Подвесы для крепления кабеля к тросу

Какие лучше — металлические или пластиковые? Металлические более долговечны, но дольше устанавливаются — необходимо закрутить шуруп. Пластиковые служить будут около 5 лет, но устанавливаются быстро — «хвост» протягивается в соответствующее отверстие, затягивается. На этом все.

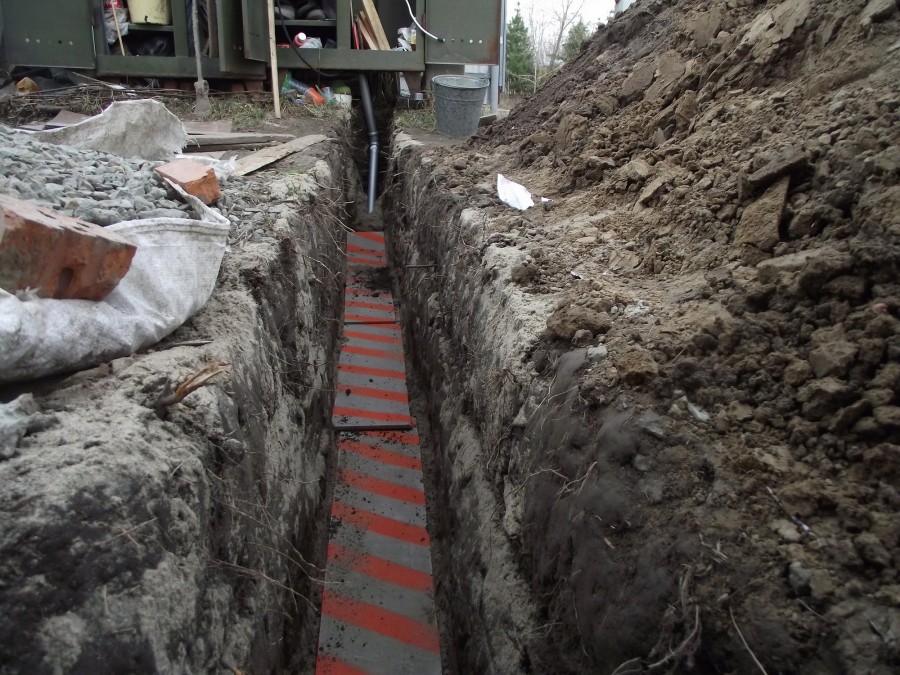

Особенности прокладки кабеля под землей

Прокладка кабеля под землей

Подвод электричества к частному дому под землей осуществляется в металлической трубе. Длина изделия соответствует протяженности маршрута с учетом поворота. Подземный способ предусматривает использование медных проводников с сечением 4 мм2, если линия удалена на 10 м. При удалении больше 10 м применяется кабель на 6 мм2. Сечение алюминиевого провода на дистанцию до 10 м – 12 мм2, от 10 м – 10-18 мм2.

Работы по вводу электричества в загородный или частный дом под землей выполняются пошагово:

Выкапывается канал. Глубокий делать не стоит – хватит 60-90 см. Ширина траншеи – 40 см.
Организуется подушка из песка слоем от 15 до 20 см. Для ее усиления и предотвращения проваливания материала можно сделать основание из кирпича или бетонных плит.
На пластичных почвах или в местности, где высокий уровень грунтовых вод, организуется дополнительная защита. Из кирпичей или бетонных блоков делается водоотводный лоток, который сверху покрывается плитами.
На неустойчивых грунтах выполняется монолитный железобетонный канал для кабеля. Его накрывают плитами с армирующим усилением.
Стальная труба зачищается от мусора и укладывается в готовом канале.
Соединяются элементы трубы с небольшим нахлестом друг на друга.
Провод протягивается через металлическую трубу. Для мест изгиба действует правило – больший радиус, сохраняющий целостность изоляции.
После укладки подводка покрывается плотным сыпучим материалом – щебнем, осколками кирпича или крупным керамзитом.
Сверху сыпучих материалов выполняется песчаная подушка для защиты от разрыва проводников проезжающим транспортом.
Канал закапывается извлеченным грунтом.

Нюансы применения СИП

Использование СИП является на сегодняшний день самым прогрессивным способом подведения электричества. Однако такой способ создает некоторые сложности, если дом выполнен из дерева. Огнеопасный материал и проведенный по стене провод вместе создают угрозу возгорания.

Существуют противники прокладывания СИП вообще по стене любого дома (из камня или кирпича, обшитого сайдингом или оштукатуренного) без использования дополнительной изоляции, поскольку провод не предназначен для контакта с различными видами строительных конструкций.

Становится понятно, что при использовании такой технологии необходимо позаботиться о безопасности.

Профессионалы рекомендуют помещать кабель в специальную защитную трубку из металла, которая обязательно должна быть стойкой к воздействию электрической дуги.

Когда согласие официальной организации будет получено, можно приступать к монтажу, оказав должное внимание входу и выходу провода из трубы. Необходимо исключить любое возможное перетирание изоляции об торцы металла. Для этих целей используют гофру подходящего диаметра

Для этих целей используют гофру подходящего диаметра.

Указанную проблему можно решить еще одним способом. Для этого в точке входа в дом делается соединение конца СИП с огнестойким кабелем, который прокладывается внутри стенового материала.

Такой способ особенно актуален для деревянных домов, для которых вопрос пожарной безопасности является определяющим.

Административно-правовые нюансы

Подводом электричества к частному дому должны заниматься электрики с определенной группой доступа

Чтобы ввести в помещение электричество, владелец должен получить разрешительные документы от энергосбыта. Основанием для разрешения является проект ПВЭ, где детально описывается внутренняя электросеть, предоставляются расчеты мощности потребителей. После этого устанавливаются параметры выделенной мощности и потребительский лимит. Согласно ПВЭ определяются техусловия – способ подключения, особенности коммуникаций, инженерные аспекты.

Подключить дом к электричеству могут бригады РЭС, собственник или подрядчик с лицензией.

Необходимые документы

Пример ответа на заявку на технологическое присоединение

Владелец недвижимости направляет запрос в выбранную сетевую организацию. Компания рассматривает заявку на протяжении 15 дней. После положительного ответа подготавливаются документы:

заявление на техприсоединение по унифицированной форме;
схема энергоприемников;
копии документов о праве на здание или земельный надел;
заявка, где указывается ФИО гражданина, паспортные данные, месторасположение приемников, сроки создания проекта и ввода линии в эксплуатацию, наименование провайдера, разрешение на строительные работы.

После рассмотрения документов энергопровайдер высылает договор с техническими условиями. Заявителю остается его подписать и направить представителям сетевой организации.

Преимущества и недостатки использования СИП

Эти провода позволяют:

обеспечить нужный класс электробезопасности;
повысить надежность сети во время эксплуатации;
уменьшить расходы на содержание электросети (до 80%);
сократить сроки монтажа и уменьшить трудозатраты;
размещать электропроводные линии на стенах зданий;
сократить потери при передаче электричества (благодаря небольшому сопротивлению);
подключать объекты без отключения главной питающей линии;
прокладывать и подключать линии своими силами.

Минусы СИП:

стоят на 20-25% больше, чем обычные провода без изоляции;
многие энергопоставщики не готовы использовать СИП (устаревшее оборудование и нет инструментов для монтажа);
позволяют прокладывать только воздушные ЛЭП.

Как правильно монтировать СИП

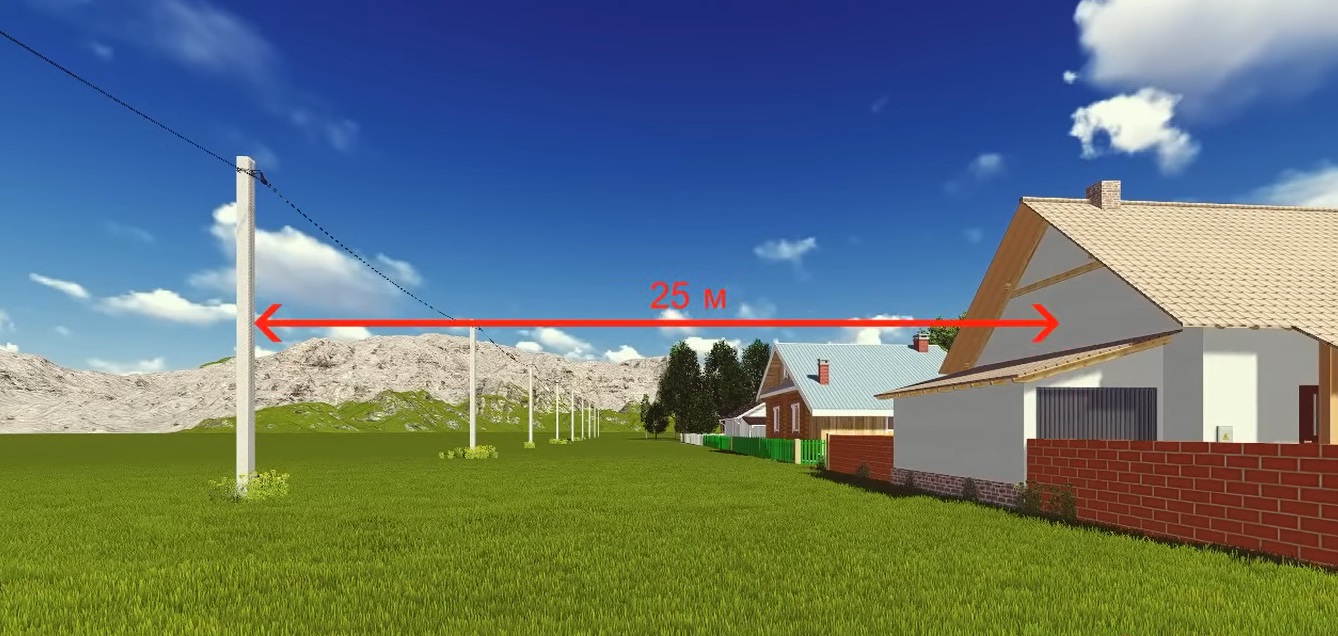

Перед тем, как его монтировать, нужно измерить расстояние от опоры до дома. Оно должно быть не более 25 м. Затем нужно приобрести необходимое оборудование и инвентарь.

Расстояние между домом и магистральной линией электропередач должно составлять не более 25 м

Самонесущий изолированный провод закрепляется на опорном столбе, затем проводится к фасаду, на котором он фиксируется и подключается к дому.

Необходимая арматура

Для монтажа потребуются:

зажимы в соответствие с количеством жил провода. Обычно берут от 2 до 4 зажимов;
лента из оцинкованной стали необходима для его крепления к опорному столбу (достаточно 1 м);
кронштейны. К дому они крепятся анкерами, а к столбу ЛЭП бандажной стальной лентой сверху и снизу. Электрический столб сверлить нельзя, поэтому анкеры для их фиксации на нем не используются;
скрепы-букели. Они нужны для крепления ленты к опорному столбу;
машинка для фиксации ленты и скрепов на столбе;
защитные колпачки для кабеля.

Процесс в действии

Монтаж проводится поэтапно в следующем порядке.

Установка анкеров и протяжка провода.
Разводка по фасаду и наращивание провода.
Ввод кабеля в шкаф учета.
Подключение к автомату.

Разберемся более подробно, как монтируют СИП на каждом этапе.

Установка анкеров и протяжка провода

Монтаж провода СИП на опорах начинается с установки анкеров и протяжки провода. Он выполняется следующим образом:

К столбу ЛЭП крепится кронштейн. Он оборачивается стальной бандажной лентой в верхней и нижней части. Сама лента фиксируется к столбу букелями.
В анкерный зажим, из которого вынут клин, протягивается провод, а затем фиксируется этим же клином.
Вилка зажима помогает закрепить провод на кронштейне.
С помощью прокалывающих зажимов происходит подсоединение проводов к магистральной линии и ответвлению сети к дому.
Чтобы провода закрепить, центральный болт закручивают до тех пор, пока он не отпадет. Их концы закрывают защитными колпачками.
К фасаду дома кронштейны крепятся болтами.
На них надеваются анкерные зажимы таким образом, чтобы провода были хорошо натянуты от столба к зданию.

Разводка по фасаду и наращивание провода

Оставшиеся концы провода на фасаде дома ведут по нему к распределительному элетрощиту. Если кабеля не хватает, то его наращивают. Соединяют провода с помощью прессующей гильзы.

Если такой гильзы нет, то можно использовать плашечные или ответвленные зажимы. После наращивания кабеля его заводят внутрь электрощитка, если он расположен на улице.

Ввод кабеля в шкаф учета

Ввод СИП в шкаф учета, если он расположен внутри дома, ставит хозяина перед выбором. Он должен решить, завести его во внутренний электрощит или менять провода СИП на кабель внутренней разводки ВВНнг уже на улице.

Единого мнения на разрешение данной проблемы не существует. Специалисты давно спорят, как подключить СИП правильно. Одни электрики считают, что СИП — жесткий кабель, изготовлен из алюминия и заводить его внутрь нежелательно. Они рекомендуют соединить провода на улице прокалывающими зажимами, а затем вводить внутрь распределительного устройства внутри частного деревянного дома.

Другие утверждают, что СИП не страшны негативные воздействия окружающей среды: дождь, ветер, солнечные лучи, ветки деревьев, значит, он окажется надежным и внутри помещения.

Подключение к автомату

Лучший способ подключения— электроустановка дополнительного автомата в отдельном блоке снаружи дома. Подключенный автомат снаружи дома сбережет электропроводку внутри него от короткого замыкания. Отверстие ввода желательно армировать стальной заземленной трубой, чтобы быть уверенным в безопасности конструкции.

При подключении СИП к автомату рекомендуем воспользоваться кварцвазелиновой пастой и термоусадкой

Чтобы не было нареканий от организаций, в частности от Энергосбыта, желательно бокс опломбировать. Внутри здания ставится другой автомат в распределительном щитке рядом со счетчиком по номиналу ниже автомата снаружи. Подключаемый к нему через вводное отверстие кабель ВВГнг помещается в гофротрубу.

Подключение к приборам учёта

Обычно прибор учёта электроэнергии вместе с автоматическими выключателями устанавливается на наружной стене дома. Подключение выполняют сначала к автоматам защиты, счётчику электроэнергии только потом вводят кабель в помещение. Для прокладки СИП от прибора учёта до места ввода кабеля в дом используют цельный провод. На фасаде его фиксируют используя монтажный крюк или других специальных креплений.

Фасадные крепления СИП для кирпичного и деревянного дома.

Способы подключения провода на опоре

Для подключения провода СИП к токонесущим линиям электропередачи на опоре применяют несколько вариантов, в зависимости от кабеля ЛЭП.

Для изолированных кабельных линий, чаще всего применяют специальные прокалывающие зажимы, которые выпускаются в широком ассортименте для различных сечений и типов изоляции. Некоторые зажимы могут применяться без снятия напряжения с линии: в их конструкции срывная головка выполнена в изоляции, что позволяет безопасно подключить СИП к ЛЭП. При этом, конструкция прокалывающих зажимов не позволяет использовать их повторно, поэтому все должно быть грамотно рассчитано, без права на ошибку.

А вот для оголённых проводников используют специальные зажимы, которые имеют контакты с гладкой поверхностью и не имеют прокалывающих элементов. При подключении дома к ЛЭП, все действия лучше согласовать с энергоснабжающей организацией. У таких организаций могут быть свои требования к выполнению подключений и применяемым материалам.

Некоторые «мастера» спускают СИП по столбу и прокладывают его под землей к дому

Но важно понимать, что самонесущий кабель СИП не предназначен для такого монтажа, так как не имеет специальной защиты от вредных воздействий и брони от механических повреждений, вследствие чего предназначен только для прокладки по воздуху

Разновидности крепежа для СИП

Для прокладки самонесущего провода используют следующие крепежные элементы:

промежуточные поддерживающие зажимы;
кронштейны для крепления анкерных зажимов;
кронштейны для крепления промежуточных зажимов;
анкерные кронштейны для проводов энергопотребителя;
анкерные зажимы для изолированной несущей нейтральной жилы;
анкерные зажимы для проводов энергопотребителя;
монтажные крюки;
крепежную ленту (лента должна быть из нержавейки);
скрепы из нержавейки;
бугели из нержавейки;
стяжки крепежные;
фасадные крепления для СИП;
вязки спиральные.

Хомуты

Многие зажимы позволяют крепить сразу два самонесущих кабеля. Для этого нужно использовать еще один хомут. В этом случае крепление СИП позволит сэкономить не только материалы, но и свободное место. Запрещается использовать простые кабельные хомуты в этих целях. Нужно ставить только хомуты для самонесущего провода – они широкие. Кроме того, их изготавливают из высокопрочной пластмассы, поэтому они более долговечные.

Анкерные зажимы

С помощью этих зажимов крепят СИП с изолированной несущей нейтральной жилой. Анкерный зажим состоит из корпуса и самонастраиваемых клиньев, позволяющих бережно зажимать нейтральную жилу. Благодаря гибкому тросику можно устанавливать до трёх зажимов на одном кронштейне.

Фасадные и столбовые кронштейны

Кронштейны надежно удерживают анкерные зажимы на фасаде. Они различаются по конструкции. При выборе этих крепежей нужно учитывать, с какой целью используется кабель, потому что силовые провода часто сильно нагреваются (допускается нагрев жил до 90°С). Такая арматура для крепления СИП должна обеспечивать большой зазор между стенами и кабелем, чтобы он хорошо охлаждался.

Для монтажа с лентой нужно использовать кронштейны с большими ограничительными выступами. При эксплуатации ЛЭП в них появляется люфт, который связан с растяжением ленты. Если эти узлы крепления СИП на опорах с небольшими выступами, то он может соскочить с места крепления.

Чертеж анкерного крепления самонесущего кабеля к железобетонной опоре приведен ниже.
