Какое топливо подходит
Даже правильно выполненная конструкция, может разочаровать мастера, если в нее загружать «неправильное» топливо. Как показали опыты, лучше всего горят:
- опилки;
- щепа;
- паллеты;
- торфяные брикеты;
- мелкие ветки;
- картон.
Для печи подходит топливо, которое можно хорошо уплотнить под воздействием силы тяжести поршня. Если в печь поместить поленья, расположенные вертикально, то уплотнить их невозможно. Гореть они будут, но при малейшей неисправности дымохода и одном сыром полене, поршень застопорится и возникнет такое явление, как обратная тяга и помещение наполнится дымом. Горизонтально расположенные поленья тоже горят, но все равно слабо и эффект от процесса далек от желаемого.
Схема и принцип работы буржуйки
История данных отопительных агрегатов уходит корнями в начало прошлого века, когда с их помощью обогревали помещения в домах и даже квартирах. Такая популярность объясняется примитивностью устройства печки и простотой в изготовлении. Но эта же простота негативно сказывается на эффективности ее работы, ведь КПД традиционной буржуйки вряд ли превышал 45%. Поэтому сегодня ее применяют в основном для периодического отопления дач и гаражей.
Изначально отопитель представлял собой металлический корпус, имеющий с одного торца дверцу для закладки дров и поддувало, а к задней части приваривалась дымоходная труба. Колосниковой решетки не было, топливо сгорало прямо на днище (поде). При этом львиная доля теплоты покидала помещение через дымоход, поскольку раскаленные продукты горения попадали туда напрямую из топливника. Чтобы понять устройство и принцип работы такой буржуйки, стоит изучить следующую схему:
Как видите, раскаленные дымовые газы, содержащие большое количество тепла, сразу же покидают тело печи и не используются для обогрева помещения. Позже конструкция была доработана неизвестными народными умельцами с целью отобрать это тепло, в результате чего появились такие разновидности буржуек на дровах:
- печь с колосниками и дымооборотами;
- отопитель длительного горения, где процесс сжигания дров происходит сверху вниз.
Двухходовая дровяная печь, чей чертеж показан ниже, имеет колосниковую решетку и 2 перегородки, заставляющие дымовые газы проделать извилистый путь внутри корпуса, прежде чем выйти наружу. Благодаря этому буржуйка становится более экономной, поскольку продукты горения успевают обменяться теплом с окружающим воздухом через металлические стенки агрегата.
Есть еще вариант круглой печки с одним дымооборотом, где происходит дожигание пиролизных газов. Данная буржуйка предназначена для сжигания опилок и мелких древесных отходов. Тут имеет место двустенная конструкция и нижнее расположение дымоходного патрубка, так как газы должны пройти путь из топливника сверху вниз, чтобы отдать тепло. Принцип работы подобной самодельной буржуйки изображен на схеме:
Другая конструкция, где твердое топливо сжигается сверху вниз, не настолько экономная, зато работает с одной закладки гораздо дольше. Дрова здесь поджигаются и горят сверху, прижимаемые грузом с трубой, через которую поступает воздух. Каким образом функционирует такая буржуйка длительного горения, показано на схеме:
Схемы печи-буржуйки на дровах для дачи
Железные печи буржуйки, используемые на даче, бывают разных габаритов, форм, особенностей строения топочной камеры, с наличием или отсутствием поддувала.
По типу работы и конструкции их разделяют:
- на обычные (однокамерные);
- на канальные;
- длительного горения топлива.
Справка. Металлические печи буржуйки протапливают дровами, щепой, бурым и каменным углём, торфяными брикетами. В них сжигают картон, опилки, кизяк.
Уголь горит медленно, даёт высокую температуру (1500 градусов и выше) из-за этого воздух, стены, потолок, разделка сильно нагреваются. Потому в дачных домиках уголь используют редко. Большинство сжигают в печках-буржуйках дрова, кору и щепки. Рассмотрим варианты буржуек, которые владелец гаража или дачи может сделать своими руками.
Однокамерные печи-буржуйки состоят из цельного металлического корпуса, в котором размещаются поддувало (зольный ящик), колосниковая решётка, камера сгорания, отверстие для трубы (дымохода). Пример такой буржуйки — чугунная советская армейская печь, простейшая однокамерная железная печка для обогрева бытовок.
Фото 1. Схема однокамерной печи-буржуйки. Основные части устройства: топка, поддувало, труба-дымоход.
Корпус печи-буржуйки заводского производства имеет форму прямоугольного параллелепипеда с размерами:
- высота — 65,6 см;
- длина (глубина) — 50,2 см;
- ширина — 35,8 см;
- высота стоек (ножек) — 19,4 см;
- высота патрубка, предназначенного для установки дымовой трубы — 6 см;
- диаметр дымохода — 11 см.
Печь весит 36 килограммов, тепловая мощность буржуйки — 5 кВт. Корпус отопителя изготовлен из стального листа толщиной 6 мм. Для загрузки топлива имеется сплошная стальная дверца, для удаления золы — выдвижной ящик (зольник). В качестве горючего применяются дрова.
Эта маленькая печь буржуйка предназначена для обогрева помещения площадью до 60—70 квадратных метров. Плоская верхняя часть корпуса используется как варочная плита. В ней вырезаны отверстия для конфорок, которые закрываются кольцами стандартных размеров.
Печь-буржуйка с канальной топкой имеет более сложную конструкцию. Внутри топки приваривают стальные пластины (от одной до двух), которые образуют дымовые каналы. Каналы замедляют движение топочных газов.
Справка. Заводские отопительно-варочные железные печки по конструкции являются канальными.
Металлические печи-буржуйки длительного горения имеют большие размеры. Воздух в топочную камеру подаётся не только через поддувало, но и через боковые редукторы.
В упрощённых вариантах поддувало отсутствует, а в дверце делают отверстия, ширину которых регулируют специальной задвижкой.
Топку заполняют на две трети. После того как топливо разгорится, приток воздуха уменьшают, заслоняя поддувало и открывая верхние регуляторы.
Дрова медленно тлеют в верхнем слое и отдают тепло в течение нескольких часов.
Технологии формирования разных видов печей
Перед созданием печки длительного горения важно выбрать, для чего она будет служить, какое топливо для ее разогрева будет использоваться. Самый простой вариант — стандартная печь буржуйка из баллона, которая может использоваться дома или в бане
В качестве топлива для нее используются дрова. Подойдет для этих целей баллон объемом в 12 или 27 литров, но можно выбрать и 50-литровый
Самый простой вариант — стандартная печь буржуйка из баллона, которая может использоваться дома или в бане. В качестве топлива для нее используются дрова. Подойдет для этих целей баллон объемом в 12 или 27 литров, но можно выбрать и 50-литровый.
Принцип работы полученного оборудования простой
Важно использовать во время работы правильные чертежи. Надо приобрести топочную дверцу, которая устанавливается в баллон, а вот разные перегородки или колосниковая решетка не нужны для этой конструкции
Дополнительно придется сформировать колено дымохода, для чего подходит металлическая труба подходящего диаметра. Своими руками совершить все этапы достаточно легко.
Если нужно сделать варочную печь, то баллоны являются подходящими материалами для этих целей. Из них можно получит гриль или мангал или даже коптильню.

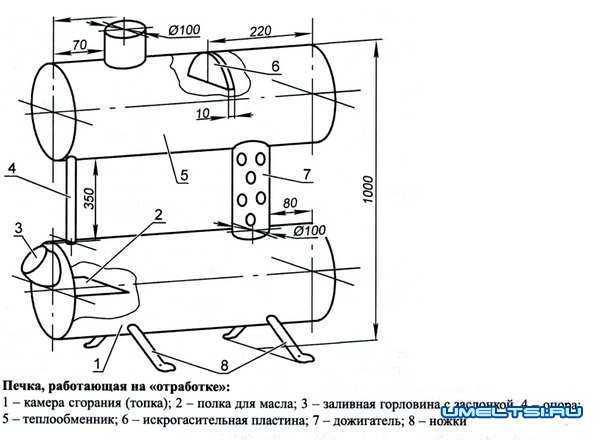

Другим видом считается масляная печь, которая чаще всего монтируется в гаражах. Своими руками сформировать такую конструкцию намного сложнее, чем элемент на дровах. Принцип работы данного оборудования:
- В специальном топливном отделе происходит горение масла. Сюда подается кислород небольшими порциями особым воздушным дросселем.
- В результате горения возникают пары, которые поднимаются в уникальный реактор с переформированными стенами.
- Через имеющиеся отверстия проникает воздух снаружи, который усиливает уже имеющееся горение паров масла. Это приводит к повышению температуры, в результате чего начинается пиролиз, поэтому температура растет еще быстрее. Это ведет к возникновению окислы азота, которое не позволяет перегреваться печи.
- Газы из реактора поступают в камеру догорания, которая имеет два отдела, отделенных друг от друга перегородкой. Перед перегородкой догорают пиролизные газы, что приводит к поддержанию высокой температуры. После перегородки израсходуется весь кислород, но температура еще очень высокая.
- К камере догорания присоединяется дымоход, через который выводятся продукты горения.

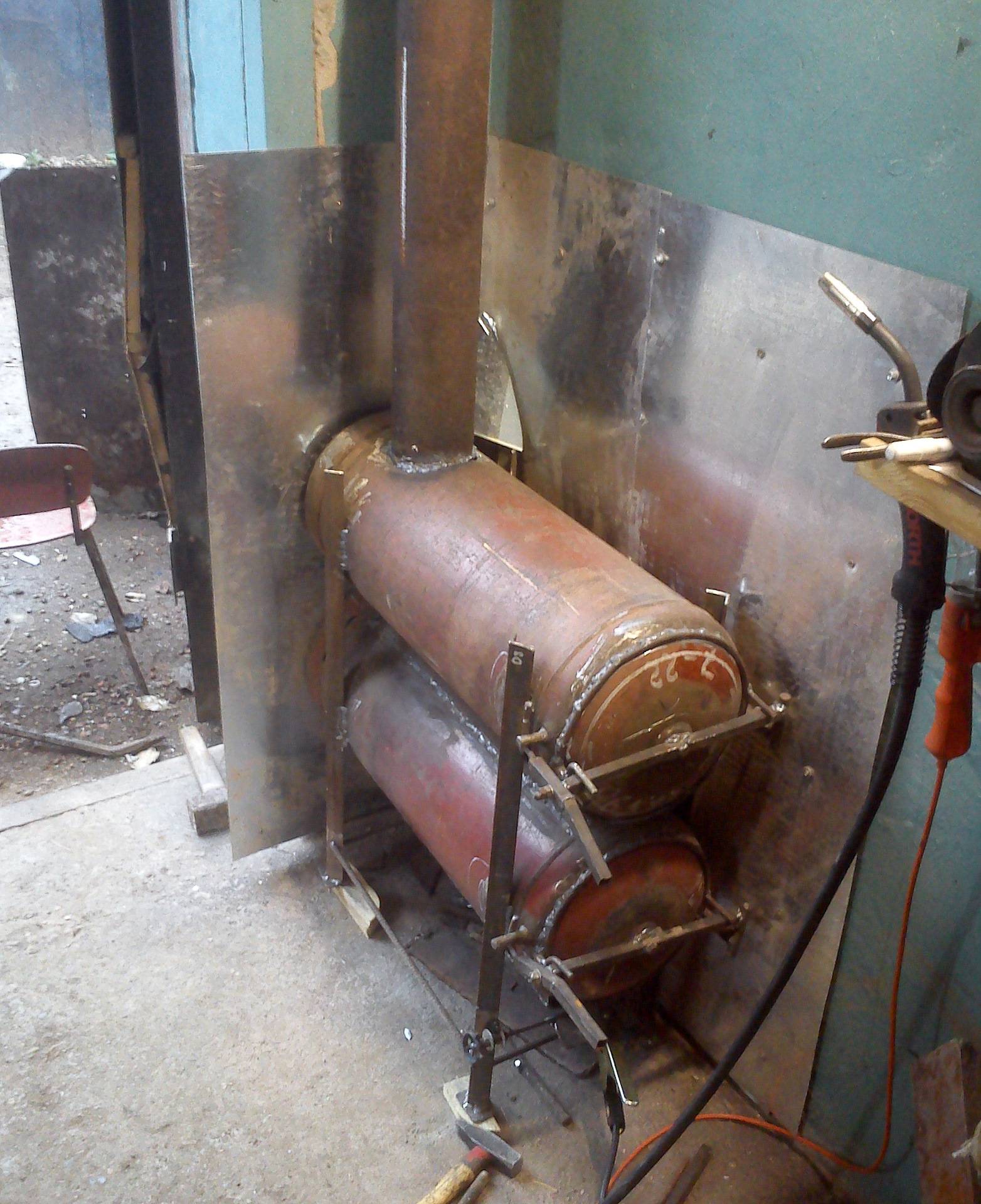

Такие печи создаются из больших баллонов, которые распиливаются на три части, каждая из которых имеет свою функцию. Данная конструкция обладает высоким КПД и долговечностью.
Другим уникальным вариантом считаются печи длительного действия, которые формируются из 50-литровых баллонов. Для их работы используется древесное топливо. Во время длительного горения древесины начинается пиролиз, который воздействует на топливо, что приводит к увеличению КПД, а также повышается теплоотдача всей конструкции.
Необычной считается печка бубафоня, чертежи которой отличаются специфическими нюансами. Она является конструкцией длительного действия, причем отличительной особенностью является раздельное сгорание. В ней имеется специальный гнет, под которым топливо трамбуется, и выполняется процесс пиролиза. В процессе сгорания используемого топлива происходит опускание данного гнета, оснащенного воздуховодом. Данная конструкция отличается высоким КПД, длительной теплоотдачей, небоьшой ценой создания и долговечностью.
Газовый баллон может применяться для формирования разных видов печей, отличающихся назначением, внешним видом и принципом работы. Применение данного элемента имеет много положительных параметров, а справиться со всеми этапами и технологиями можно своими силами. Применять получаемые конструкции можно для любых сооружений.
Особенности отопительных приборов из газового баллона, их плюсы и минусы
Печь, построенная из пропановой или метановой ёмкости, всегда будет производительнее и экономичнее прямоугольной металлической. Это обусловлено цилиндрической формой баллона и конфигурацией топки.
Построенная из газового баллона печь может использоваться не только для обогрева помещения, но и в качестве варочной плиты
Её сферическая поверхность и соотношение высоты к диаметру способствует пиролизному сжиганию твёрдого топлива, а это является залогом тепловой эффективности. Известно и о других достоинствах сосудов для хранения газа как основания самодельной печи:
- для изготовления баллонов применяются качественные стали с добавками легирующих элементов. Они прекрасно противостоят коррозии и обладают высокими жаростойкими свойствами — металл не прогорит даже после многолетней эксплуатации;
- жёсткость и прочность теплогенератора обеспечиваются механической прочностью самого газового сосуда;
- стоимость нового баллона для бытового газа составляет менее 2 тысяч рублей, а старый достанется бесплатно;
- переделка ёмкости для пропан-бутана или метана в полноценный теплогенератор потребует минимум сил и времени;
- оптимальная форма и размеры;
- разнообразие конструкций;
- цилиндрический сосуд хорошо подходит для изготовления пиролизных теплогенераторов;
- оптимальная площадь поверхности печи позволяет максимально быстро прогревать помещение как за счёт конвекции, так и излучением.
К недостаткам печи, изготовленной из газового баллона, относятся:
- высокая температура поверхности;
- повышенные требования к размещению прибора и соблюдению техники безопасности;
- сложность регулировки температуры нагрева из-за высокой инерционности процесса твердотопливного горения;
- низкая теплоаккумулирующая способность отопительного агрегата;
- окраска газовых баллонов обычной эмалью, которая при нагревании выгорает, выделяя в помещение едкие, небезопасные для здоровья вещества.
Практически все негативные моменты устраняются модернизацией печей. Так, для регулировки подачи воздуха в зону горения, применяются термостатические регуляторы тяги, а для сохранения тепла печи облачают в кирпичную кладку или оборудуют водяной рубашкой.
Термостатический регулятор тяги позволяет изменять степень открывания поддувала в зависимости от теплового режима печи
Печь Бубафоня чертежи с размерами. Печь Бубафоня длительного горения: чертежи, схема, фото

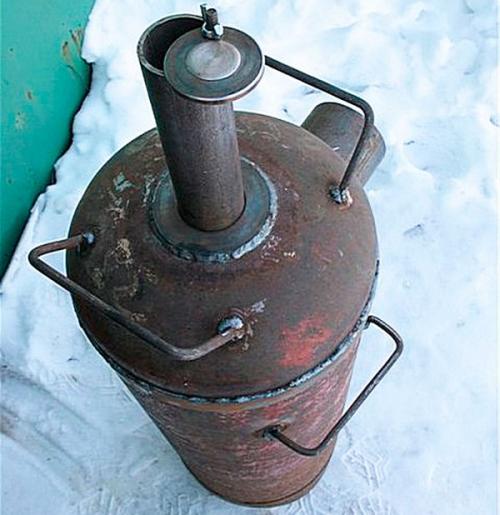

Самодельная печь длительного горения Бубафоня из газового баллона своими руками: чертежи, размеры, схема, фото,
Продолжаем тему самодельных печей длительного горения и на этот раз мы рассмотрим печь с очень оригинальной конструкцией, печь называется Бубафоня.
Такое оригинальное название дали ей пользователи форума, на котором в 2008 году была представлена конструкция печи умельцем с ником Bubafonja.
Печь действительно заслуживает внимания, её конструкция предельно проста, работает печь на любой древесине, это могут быть не только дрова, но и опилки, щепа и ветки.
Сделать Бубафоню можно из обычного газового пропанового баллона и отапливать практически за копейки — теплицу, дачный домик, хозяйственные помещения, бокс или гараж.
Бубафоня действительно печь длительного горения, на одной закладке дров время горения в этой печи в зависимости от типа древесины составляет 5 – 8 часов. В обычной печи такое количество дров сгорит за час, и большая часть тепла выйдет просто в дымоход, а в Бубафоне это же самое количество дров будет гореть в 5 – 6 раз дольше и тепло будет равномерно поступать в помещение, а не вылетать в дымоход.
Схема и принцип работы
Конструкция печи состоит из нижней основной камеры первичного горения, в которой горит, точнее, тлеет древесина и верхней вторичной камеры, где догорают пиролизные газы, выделяемые при тлении древесины.
Камеры разделяются подвижным поршнем который упирается в древесину и по сути создаёт две камеры нижнюю для горения древесины и верхнюю для догорания пиролизных газов. За счёт такой конструкции топливо сгорает полностью и отдаёт тепло по максимуму.
Подача кислорода в нижнюю камеру идёт через трубу поршня, по мере сгорания древесины, поршень проседает под своим весом и тем самым не даёт древесине получить много кислорода и быстро сгореть.
Интенсивность горения в печи регулируется заслонкой на вентиляционной трубе поршня, чем больше отверстие, тем больше поступает кислорода и тем интенсивней греет печь и наоборот, если прикрыть заслонку интенсивность горения будет меньше, и топливо будет гореть дольше.

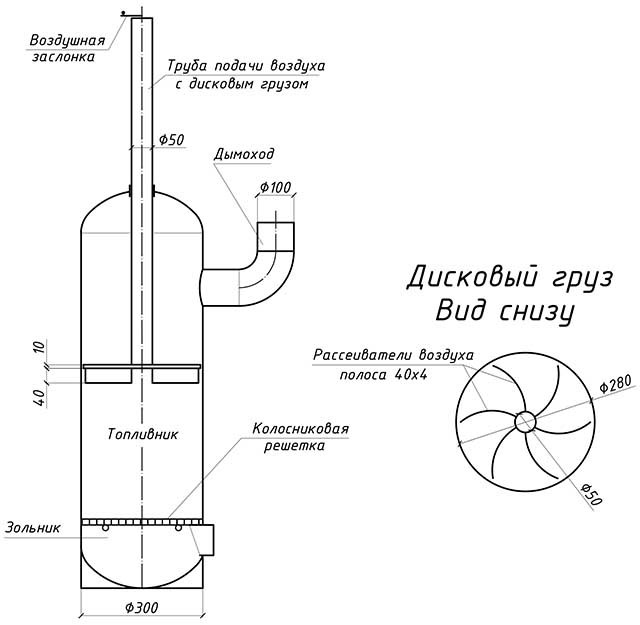

Чертежи и размеры
Бубафоня — это печь самоделка и тут особая точность в размерах не требуется, главное соблюдать саму конструкцию печи.
На рисунках ниже предоставлены чертежи и размеры Бубафони из газового баллона.
Бубафоня своими руками
Конструкция печь предельно проста, Бубафоня состоит из таких частей:
- Корпус.
- Крышка корпуса.
- Поршень с трубой.
- Дымоход.
Сделать печь длительного горения можно также из бочки, но нужно смотреть на толщину металла, тонкостенная бочка быстро прогорит.
Газовый баллон из-под пропана идеально подходит для изготовления Бубафони, толщина металла у баллона 3 мм чего вполне достаточно для таких температур.

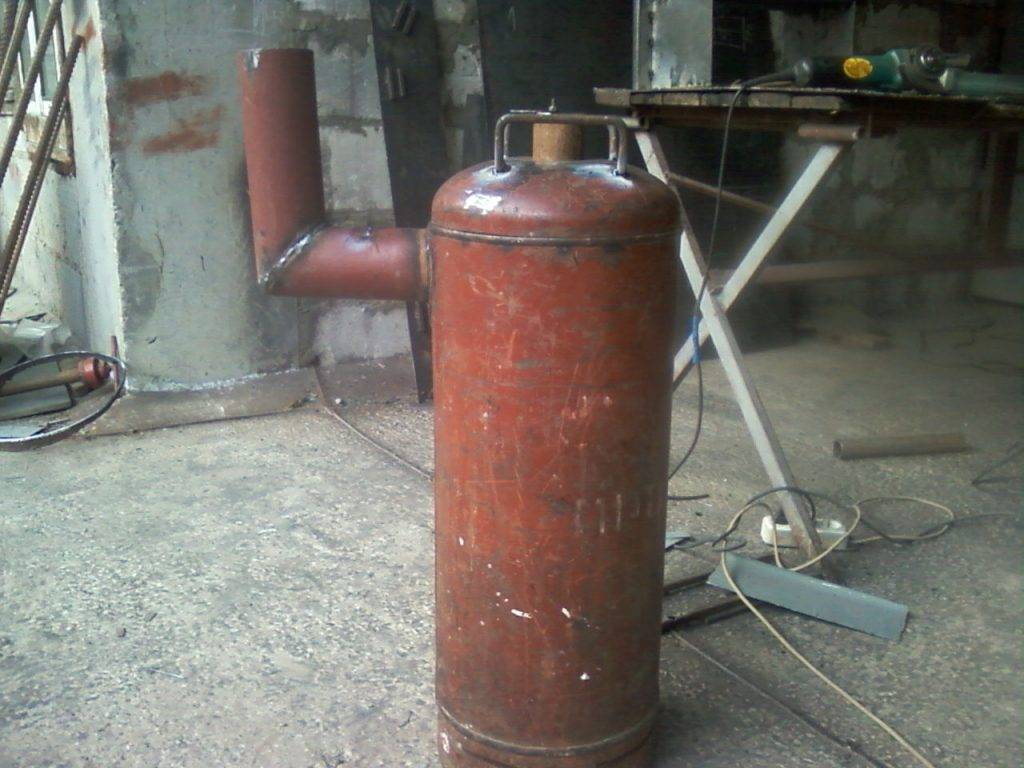

Корпус печки
Достаточно срезать верхнюю часть баллона болгаркой, в крышке сделать отверстие под трубу поршня и корпус печи готов.

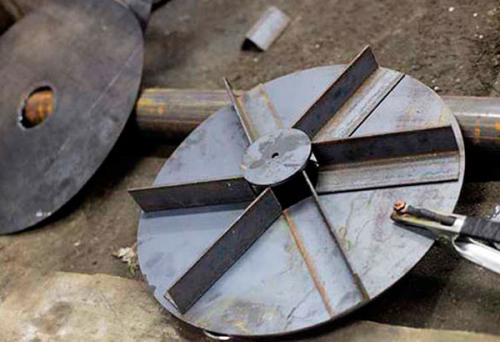

Поршень печи
Диаметр газового баллона составляет 300 мм, значит, для изготовления поршня понадобится металлический диск диаметром около 270 мм.
Поршень должен свободно ходить по трубе, небольшая щель между диском поршня и стенками печки обеспечивает выход пиролизных газов в верхнюю камеру
Для поршня также понадобится труба диаметром 60 – 80 мм длиной 900 мм.
Трубу нужно приварить к центру диска, предварительно в центре диска нужно сделать отверстие равное внутреннему диаметру трубы.
На, верх трубы желательно сразу сделать заслонку, чтобы регулировать интенсивность горения в печи.
Конструктивная особенность поршня заключается в его нижних опорах, которые не дают пластине поршня полностью придавить тлеющую древесину. Нижние опоры пластины можно изготовить из уголка или полос металла 40 мм.
Дымоход печи
Дымоход состоит из металлической трубы диаметром 120 – 160 мм, не рекомендуется использовать дымоход меньшим диаметром, это снизит тягу в дымоходе, он будет быстро забиваться сажей, печь начнёт дымить в помещение.
Труба дымохода вваривается в верхней части боковой стенки баллона, чтобы обеспечить хорошую тягу нужно избегать прямых углов на сгибах трубы дымохода и использовать как можно меньше колен. Дымоход желательно сделать разборным, чтобы его было удобней чистить от сажи.

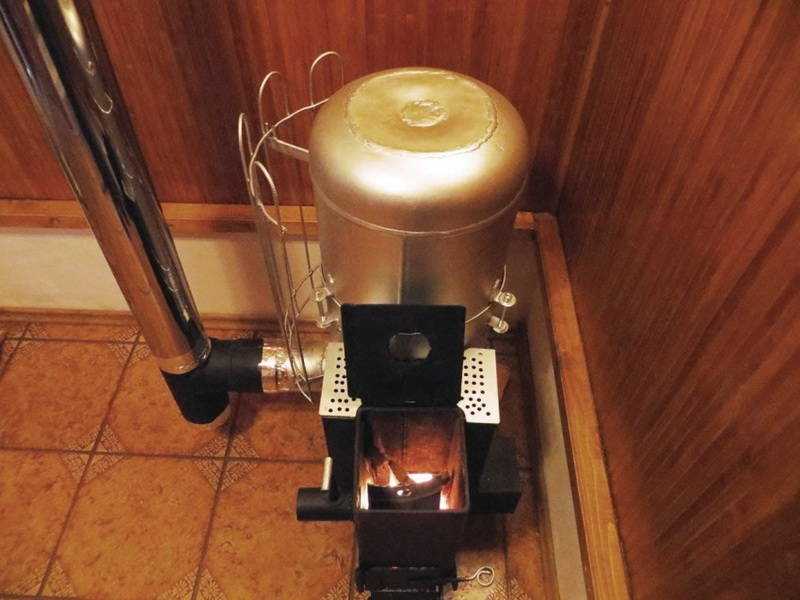

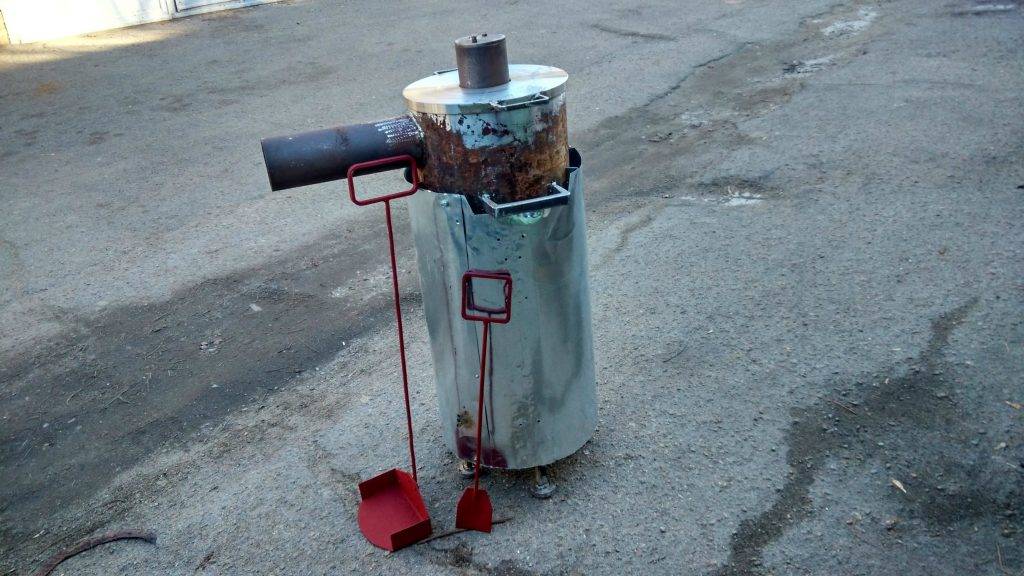

Печь с водяной рубашкой
Чтобы получить больше тепла от печи можно установить на дымоход водяную рубашку и подключить её к системе труб и батарей отопления. Циркуляцию воды в системе отопления обеспечит циркуляционный насос.
Эксплуатация печи
Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают. В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.
На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.
Как сделать устройство своими руками
Перед началом возведения выбирают проект печи, определяют материалы, имеющиеся в наличии, и те, что следует докупить, подготавливают инструмент. В дачном домике отводят место для установки отопителя. После предварительных работ приступают к изготовлению.
Выбор проекта, чертежи
Факторы, влияющие на подбор схемы печи-буржуйки:
- регион проживания;
- площадь и высота потолков дачного дома;
- вкусы и предпочтения хозяина дачи.
Фото 2. Чертёж однокамерной печки-буржуйки, стрелками показаны части печи. Устройство дополнительно оснащено варочной панелью.
В регионах с низкими зимними температурами выбирают печи буржуйки с большим объёмом топки. В таких районах мастера сооружают и железные печки длительного горения. Если зимняя температура не падает ниже минус 10—15 градусов, небольшой домик можно обогреть и маленькой буржуйкой.
Фото 3. Чертёж печи-буржуйки с указанием размеров устройства и его составных частей.
Мастера нередко производят аккуратные, интересные железные печки, которые становятся украшением интерьера. Печь буржуйку красят, полируют, делают на её поверхности воронение, наносят рисунки и орнамент.
В этом примере выбран проект однокамерной самодельной печи буржуйки, корпус которой изготовлен из газового баллона из-под пропана. Буржуйка предназначена для обогрева дома площадью 40 квадратных метров.
Выбор материалов
Материалы для изготовления печи-буржуйки из баллона доступны и недороги. Большая часть используется вторично. В перечень входят:
- старый газовый баллон;
- листовая (кровельная) сталь толщиной 3 и более мм;
- стальная арматура (пруток) диаметром 8—10 мм;
- угловой прокат;
- дверца для печи чугунная;
- дверца для поддувала чугунная;
- труба стальная (диаметр 110 мм).
Створки печи часто вырезают из корпуса баллона.
Для работы понадобится специальное оборудование — сварочный аппарат для дуговой сварки и электроды, плазморез, болгарка и набор дисков для резки стали, газовый ключ для откручивания вентиля. Для разметки контуров деталей и отверстий нужны линейка, металлический карандаш, мел, угольник, рулетка.
Подготовка места для установки
Не рекомендуется ставить печь-буржуйку прямо на деревянный пол. Нагрев половиц от раскалённого корпуса и выпадающие из топки угольки создают опасность возгорания. Под печь укладывают негорючий материал: листы плоского шифера, керамическую плитку, скреплённую термостойким клеем.
Самым надёжным основанием под печь является однослойная кирпичная кладка. Кирпичи кладут на раствор, не оставляя зазоров. Стену, у которой стоит печь, защищают кирпичным экраном, листом плоского шифера, плиткой из природного камня.
Пошаговая инструкция по изготовлению
Перед началом работы подготавливают все необходимые материалы, оборудование, инструменты. План постройки:
- От газового баллона с помощью ключа откручивают вентиль.
- Чтобы вытеснить остатки газа, баллон до краёв заполоняют водой и дают постоять несколько часов.
- Воду сливают.
- На корпусе баллона размечают отверстия для топки, зольника, дымовой трубы, конфорки.
- На стальном листе выкраивают детали зольника.
- Вырезают болгаркой все части.
- Сваривают зольный ящик.
- В щели поддона сооружают колосниковую решётку: к краю отверстия приваривают толстую стальную проволоку, к ней, параллельно друг к другу, несколько прутков арматуры.
- Приваривают зольный ящик прямо к корпусу.
- В поддон приваривают рамку из стальных уголков и крепят к ней на болты поддувальную дверцу.
- В торец баллона приваривают кусочки листовой стали, чтобы они образовали портал для топочной дверцы.
- В портал приваривают рамку из стальных уголков.
- В полученный проём вставляют заводскую топочную дверку и крепят её на болты к уголкам.
- К днищу печи приваривают ножки из стального уголка или арматуры.
- К разметке места для дымовой трубы приваривают саму трубу-дымоход, в расположенное рядом отверстие — короткую трубу высотой 5—6 см с диаметром 11—16 см. Это будет конфорка.
- Из стального листа вырезают круглую крышку для конфорки, а по длине её окружности приваривают стальную полоску (для более плотного закрывания).
- Печь-буржуйку очищают от застывших брызг металла, окалины, шлифуют и окрашивают термостойкой краской.
Разнообразие конструкций: какую выбрать
В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:
- отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
- буржуйки для обогрева складских, подсобных и других нежилых помещений;
- приборы для приготовления пищи;
- малогабаритные обогревающие и отопительно-варочные печи переносного типа.
Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.
Простая буржуйка прямого горения
Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.
Печь буржуйка является простейшим отопительным прибором
Отопительные приборы длительного горения
Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.
Печь длительного горения использует самые передовые способы сжигания твёрдого топлива
Обогревающие агрегаты на отработке
По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.
Агрегат с пламенной чашей можно использовать в жилых помещениях
Печь-ракета
Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:
- дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
- независимое от естественной тяги перетекание газов по каналам отопительного прибора.
Печь-ракета может быть как стационарной, так и переносной
В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.
Реактивные агрегаты и другие мобильные конструкции
Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.
Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы
Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.
Преимущества и недостатки печи
Простая с виду печка соединяет в себе множество важных достоинств, среди которых нужно обязательно отметить следующие моменты:
- Предельная простота конструкции. Со сборкой бубафони может справиться практически любой желающий.
- Экономичность. В зависимости от объема топливника и качества сырья бубафоня может работать на одной загрузке до нескольких суток.
- Неприхотливость в уходе и обращении. После розжига топлива бубафоню можно на долгое время оставлять без присмотра и уходить по своим делам (но лучше, все-таки, периодически проверять состояние агрегата), а весь уход за печкой сводится к периодической прочистке зольника и дымохода.
- Для сборки бубафони не нужны никакие дорогостоящие и труднодоступные материалы. Будет достаточно бака, крышки, нескольких труб и различных простых металлических изделий.
- Печь прекрасно справляется со своей главной задачей даже в очень сильные морозы.
- Бубафоню можно использовать для обогрева жилого дома, теплицы, гаража, дачного домика и прочих объектов.
- Агрегат характеризуется высоким показателем пожарной безопасности – в его конструкции нет отверстий для выхода открытого пламени.
Несмотря на очевидные плюсы, есть у этой печки и недостатки:
Еще один важный недостаток – не самый привлекательный вид.
Если бубафоню использовать в техническом помещении – в гараже, теплице, на даче, то особо беспокоиться не о чем. Как есть, так есть.
Ну а если хотите с ее помощью отапливать дом, то придется прятать ее где-то в котельной, подвале, в пристройке.
Можно еще ее облагородить. Например, обложить кирпичом. Этим, кстати, вы намного повысите комфортность нахождения рядом с печкой: кирпич погасит большую часть жесткого излучения, смягчит его, и станет своеобразным аккумулятором тепла: кирпич нагреется, а затем, когда печь погаснет, будет, постепенно остывая, отдавать накопленное тепло.
Котел сверхдлительного горения своими руками. Преимущества и недостатки самодельных котлов
Все большую популярность приобретают дровяные котлы длительного горения, изготовленные своими руками, причиной тому являются очевидные достоинства таких агрегатов:
- Продолжительность работы от одного заполнения топки дровами в 2 раза больше, чем у традиционных котлов, а от 1 загрузки угля – в 3 раза.
- Простота конструкции позволяет изготовить котельную установку самостоятельно, что выйдет намного дешевле заводского аналога.
- Возможность усовершенствования конструкции. Например, «законодатель мод» в этом направлении, бренд STROPUVA указывает в технических характеристиках рабочее давление в 1.6 Бар. Это невысокий показатель, усилив конструкцию, можно изготовить своими руками котел на твердом топливе рабочим давлением до 3 Бар.
- Нетребовательность к виду топлива. В камеру сгорания можно класть дрова, уголь, опилки и прочие горючие отходы. Главное, обеспечить к нему доступ воздуха. К влажности древесины также нет особых требований.
Мастера–умельцы несколько упростили конструкцию, чтобы самодельные котлы длительного горения на угле или дровах можно было изготавливать в домашних условиях. Изменение касается способа подачи воздуха в топку. Складывающаяся телескопическая конструкция довольно сложна в изготовлении и требует дополнительных затрат.
Вместо нее ставят стальную трубу, длина которой на 300—500 мм больше высоты топки, приваривая в конце «блин» и рассеиватели воздуха. Другой конец просто торчит из крышки котла, на нем делают воздушную заслонку для регулировки подачи воздуха, поворачиваемую вручную. Вентилятор для нагнетания не используется, горение происходит за счет естественной тяги. Изменения в конструкции можно проследить, изучив чертежи котлов на твердом топливе, сделанных своими руками.
Недостатки самодельных котлов длительного горения во многом повторяют недоработки в конструкции заводских агрегатов. Но есть пути для их исправления:
Трудности в изготовлении цилиндрического корпуса. Без вальцовочного станка или хотя бы трубогиба очень сложно сделать круглый корпус из листового металла. Как вариант, мастера применяют для топки баллоны из-под пропана или трубы соответствующего диаметра. Это прибавит веса конструкции, поскольку стандартные трубы больших диаметров имеют толщину стенки от 5 мм. Для изготовления водяной рубашки лучше применить тонкостенные трубы.
Заводские котлы длительного горения затруднительно разжечь, загрузив камеру сгорания на четверть. Не всегда требуется длительная работа агрегата, иногда нужно немного протопить дом. Корпус котла круглый и высокий, через дверцу для загрузки очень непросто наполнить топку на четверть и разжечь. В самодельных агрегатах можно предусмотреть дополнительную дверцу посередине, не забывая о ее качественной герметизации.
В силу особенностей конструкции дровяные или угольные котлы длительного горения не рекомендуется загружать топливом «на ходу», надо дождаться полного сгорания предыдущей порции. Если во время работы поднять груз и открыть дверцу для закладки дров, то из нее повалит дым прямо в помещение. Вам придется закидывать дрова по-быстрому и кое-как, это неприемлемо. Недостаток лечится установкой теплоаккумулятора, который специалисты рекомендуют включать в обвязку любого твердотопливного котла.
В верхнем положении труба подачи воздуха самодельного котла будет торчать на высоту, равную высоте топки. Это следует предусмотреть, выбирая место для размещения водогрейной установки.
Другой способ раздела утяжелённого топлива
Этот другой метод разграничения тяжёлого топлива (на масле разного рода) на облегчённые фрагменты, он более действенен, но труднее в применении.
Для действенного образования паров в низовой камере укладывается блюдце из металла. Оно раскаляется, а падающие на него капельки отработки сразу преобразуются в горючие пары. Здесь образуется светло-голубой свечение, как при плазменном горении.
Потому конструкция приобрела наименование – с плазменной подставкой. Чтоб получить большую действенность горения топлива, пользованное масло должно поступать в низовую камеру весьма малыми долями, порой тончайшей струёй. Поэтому технология носит название – капельная подача.
