Как сделать направляющую для циркулярной пилы своими руками?

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами. С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Приспособления для циркулярной пилы и их назначение

Сегодня столяр может как изготовить, так и купить различные изделия, позволяющие облегчить его труд. Дополнительные устройства для облегчения работы с пилой делятся на несколько видов. Основными из них являются:

• Параллельный упор.
• Направляющая шина для распиловки листовых заготовок.
• Приспособление для перпендикулярного распила и торцевания.
• Установочные бруски для точного размещения направляющей.
• Регулируемая направляющая для распила заготовки под фиксированным углом.

С их использованием значительно сократится время, и уменьшатся трудозатраты при работе с массивными и крупноразмерными изделиями.

Упор для циркулярной пилы

Прежде всего, он необходим для распиловки изделий из дерева вдоль волокон на определенную ширину. Однако в его конструкции имеется один существенный недостаток. В целях безопасной работы с пилой она спроектирована так, чтобы не входить в контакт при работе с защитным кожухом, поэтому распил не может быть выполнен больше определенной ширины. Этот параметр различается у разных моделей и производителей пил.

Перед работой необходимо:

• Зафиксировать упор на нужной ширине распила.
• Закрепить заготовку.
• Прижать кромку упора к доске и вести пилу вдоль заготовки.

Направляющие шины для дисковых пил

Направляющая шина представляет собой длинную полосу фанеры, на которой закреплен винтами алюминиевый u-образный профиль, служащий собственно шиной, по которой пускается непосредственно сама пила. Главной задачей является распиловка листового материала. Шина устанавливается сверху на заготовку, выравнивается по линии реза. Затем она закрепляется при помощи струбцин. Пилу при работе следует вести вдоль направляющей.

Подошва для циркулярной пилы

Она представляет собой алюминиевую либо деревянную доску, в которой имеется пропил для работы диска. Крепится на основании пилы винтами. Применяется для недопущения сколов при распиле фанеры или ДСП.

Параллельный упор для циркулярной пилы, выполненный своими руками

Это изделие предпочтительней изготовить из ДСП, так как этот материал более устойчив по отношению к древесине – по влажности.

Сама доска состоит из нескольких полос ДСП или досок, а именно четырех, скрепленных саморезами на всю длину по контуру. Образуется подобие массивной линейки в виде короба. Присоединяется она к опорной доске, которая обеспечивает ее фиксацию к столешнице. На другом конце расположена рукоятка-эксцентрик. Имеется полоз из металла, обеспечивающий плавное скольжение упора при работе. Настройка положения упора производится болтами, входящими непосредственно в контакт со столешницей.

Направляющая шина для циркулярной пилы, изготовленная своими руками

Предназначена она для использования как упор для изделия при резке. Представляет собой широкую доску, к которой прикреплен на винтах металлический уголок по всей длине. По верху этого уголка направляющей ставится пила, свободно перемещающаяся по всей длине. Позволяет ровно резать различные материалы.

Линейка для циркулярной пилы, сделанная своими руками

Для линейки понадобится несколько кусков фанеры толщиной 12 мм, а также квадратный алюминиевый профиль 20 мм. Делается паз на краю фанеры. Профиль на всю длину листа прикручивается на саморезы. Ребро жесткости прикручивается сбоку на саморезы. Перед прикручиванием ребра жёсткости следует изогнуть немного до основания линейки для изгиба. Необходимо это для надежной фиксации линейки на детали, чтобы она не «плясала». Помимо этого, изготавливается платформа с вырезанным пазом под направляющую и под диск из той же фанеры толщиной 12 мм. Она должна свободно перемещаться по направляющей.

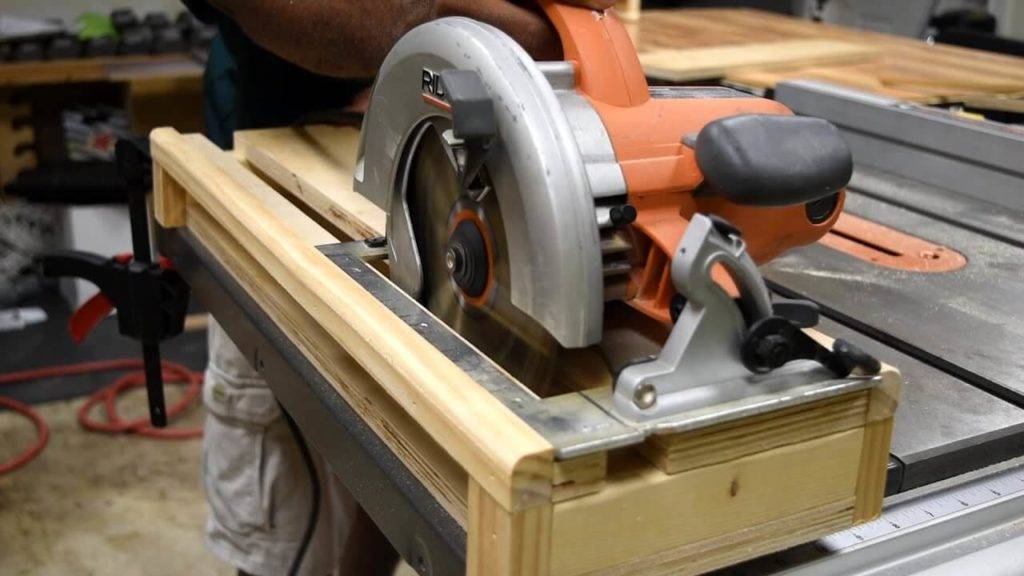

Каретка для циркулярной пилы, выполненная своими руками

Для изготовления каретки своими руками нам понадобится лист ДСП. К нему крепим болтами два металлических уголка – это направляющие. Отмеряем перпендикуляр от пилы, ставим упор для каретки. Помимо всего этого, можно сделать дополнительный криволинейный паз в основании доски под 45 градусов для резки под углом.

С помощью этих вспомогательных инструментов любой столяр облегчит себе работу. Вместе с этим увеличатся скорость и производительность труда.

https://youtube.com/watch?v=Ud5lpoe2ehM

Как сделать своими руками

Направляющую для электролобзика можно приобрести в специализированном магазине или, при наличии достаточного количества свободного времени и желания, изготовить самостоятельно.

Необходимые материалы и инструменты

Изготовление направляющей для лобзика своими руками не требует наличия особых технических навыков или применение специального инструмента. В необходимый перечень материалов и приспособлений входят:

• деревянные бруски;
• лист ДСП или OSB;
• мебельные гайки и шайбы;
• деревянные рейки;
• крепежный материал.

Пошаговая инструкция изготовления

Чтобы сделать многофункциональную настраиваемую направляющую для электрического лобзика, необходимо выполнить следующие действия:

1. По заранее заданным размерам нанести разметку на деревянные бруски и лист ДСП или OSB. После этого составить их вместе и зафиксировать шурупами по дереву.
2. Из деревянных брусков и реек собрать направляющую площадку для электролобзика. В центральной части необходимо оставить зазор шириной 5-7 мм для пильного полотна.
3. В крышке основания, на месте установки направляющей, вырезать продольный паз для пильного полотна.
4. В направляющей площадке высверлить два сквозных отверстия и запрессовать в них металлическую трубу.
5. Вкрутить в отверстия шпильки и зафиксировать площадку с помощью гаек-барашков.
6. Изготовить подвижный упор. Для этого потребуется подготовить отрезок деревянной рейки длиной 15-20 см и, приложив его к рабочей поверхности просверлить сквозное отверстие.
7. Вставить в отверстие крышки отрезок трубки. Затем, при помощи шпильки и гайки барашка зафиксировать деревянный упор.
8. При помощи уголка выставить положение упора под углом 90ᵒ к направляющей и просверлить в нем отверстие для фиксации шпилькой. Аналогичную процедуру повторить для угла 45ᵒ и нанести соответствующую разметку.

Более детальный процесс изготовления направляющего уголка для электрического лобзика можно увидеть, посмотрев представленное ниже видео.

Назначение направляющей шины

Хоть какой, кто работал дисковой пилой, знает как трудно сделать это ровно. При всех стараниях направлять инструмент верно по разметке, он все равно норовит съехать в сторону. В итоге порча материала и растрата времени.

Некие мастера адаптируются так: укрепляют парой струбцин планку по линейке. Но с ручной циркуляркой этот способ неудобен — струбцины задевают за инструмент. Существует еще несколько резонов за внедрение направляющей шины:

• используя правило, нужно всегда подправлять его положение. Заточка дисковых пил по дереву своими руками: станки для заточки дисковых пил. Стол для циркулярной пилы. Своими руками делаем стол. Устанавливается оно с маленьким отступом от полосы распила, только тогда диск точно пройдет по полосы. Алмазный круг взять для заточки дисковых пил с круг для заточки фрез. Этот способ сойдет при единичных работах. Если же нужно сделать огромное количество четких распилов — процесс муторный;
• фирменная направляющая для циркулярной пилы сконструирована так, что ее край верно совпадает с линией распила. Мастеру необходимо только скооперировать эти две полосы и работать;
• высококачественные шины дополнительно проклеены мягенькой лентой, предупреждающей скол материала, к примеру, МДФ либо ламината;
• сразу пилить и смотреть за расположением правила неловко. Чуток передавил либо недожал — и материал испорчен. Алмазный круг для шлифовальный круг для заточки пил круг для заточки дисковых пил. Работая с шиной нужно только двигать пилу вперед.

В продаже есть огромное количество видов направляющих шин: универсальных либо специализированных под определенную модель либо производителя. Ремонт дисковых пил bosch ( бош), skil (скил) что ремонт пилы своими руками простая задача. Направляющая для дисковых пил в украине. Стоимость универсальных приспособлений, обычно, выше, чем специализированных. Потому многие домашние мастера изготавливают шины своими руками.

Дополнительные приспособления

Сборка ножек для верстака.

1. Заготовка-шаблон. При необходимости изготовления однотипных деталей можно использовать одну из них в качестве шаблона-направляющей. Для этого отрезается заготовка требуемой длины и на один ее конец закрепляется упорная рейка. По ширине рейка должна совпадать с рабочим расстоянием. При работе с этим приспособлением упорная рейка должна плотно прилегать к торцу обрабатываемой детали. Так можно получить большое количество деталей абсолютно одинаковой длины без затрат времени на разметку линии реза.
2. Отрезной угольник. Для постоянного использования можно изготовить отрезной угольник. Он представляет собой две массивные деревянные или фанерные рейки, скрепленные саморезами внахлест в форме буквы “Т”. Длина выступающих концов перекладины буквы “Т”выравнивается до соответствия рабочему расстоянию циркулярной пилы. Установка выравненного конца перекладины напротив линии разметки позволит получить точный перпендикулярный разрез.
3. Кромочный упор. В состав стандартной комплектации циркулярной пилы входит угловой (кромочный) упор. Он позволяет делать распил параллельно кромке обрабатываемого материала. Используя самостоятельно изготовленный кромочный упор, за счет расширенной и более длинной базы можно получить более чистый и точный рез.

Для изготовления кромочного упора из фанеры толщиной 15 мм вырезается упорная рейка и основание для циркулярной пилы. В основании и упорной рейке при помощи ручного фрезера выбираются шпоночные пазы. Сами шпонки изготавливаются из обрезков твердого дерева или из той же фанеры и крепятся в пазы упорной рейки. Для усиления упора под углом в 90° к упорной рейке закрепляется еще одна рейка достаточной ширины, которая будет опираться на обрабатываемую деталь. Регулировка расстояния пропила от края заготовки осуществляется перемещением упорной рейки по направляющим с последующей фиксацией при помощи стопорного винта.

Сборка передней части верстака.

Для установки винта в основании пропиливается сквозной паз. Для увеличения точности распила и повышения безопасности работ рекомендуется использовать два винта. В пластине основания делается отверстие под пильный диск и устанавливается система крепления циркулярной пилы. Конструкция системы крепления может быть самой разнообразной и будет зависеть от конкретной марки пилы. Общим моментом для всех вариантов должна быть надежная фиксация циркулярки и возможность ее демонтажа с приспособления после окончания работы. Для удобства выставления требуемой ширины отреза материала на лицевой поверхности основания приспособления закрепляется измерительная лента.

Самый простой вариант – упор для резки

Приспособление активно используется при распиле электролобзиком.

Работает достаточно эффективно, однако для ручной циркулярной пилы подходит ограниченно. Шина прижимается к заготовке при помощи струбцины. Скоба выступает над рабочей поверхностью как снизу, так и сверху.

В результате мы получаем ограничения по длине распила. В струбцину упирается двигатель циркулярки, и приходится делать рез в два приема. При этом качество кромки ухудшается, может образоваться ступенька.

Любой мастер вам скажет – качественный распил получается в том случае, когда пила движется непрерывно от начала до конца заготовки. В промышленных образцах крепеж вынесен за пределы линейки, и не мешает свободному прохождению инструмента.

Самодельная направляющая изготавливается из готового инструмента иного профиля, который имеет невысокую стоимость. Покупаем длинное алюминиевое правило (ударение на и) для штукатурки или стяжки.

Его стоимость 3-4 сотни рублей. Инструмент представляет собой профиль сложной формы с ровным пазом на оборотной стороне, для регулировки положения рукояток. Крепление зажимное, на шестигранных гайках. Для наших задач не подходит.

Популярное: Циркулярная пила своими руками – надежно, практично, дешево!

В качестве донора для потайных струбцин можно использовать безвинтовые быстросъемные зажимы, которые также имеют разумную стоимость. Главное их преимущество для нашей конструкции – съемная верхняя лапа.

Удаляем ее. При этом – инструменту в любой момент можно вернуть комплектность, и использовать его по назначению. Вместо лап изготавливаем и закрепляем бегунки из куска фторопласта или полипропилена. Главный критерий при выборе материала – прочность и малый коэффициент трения.

Обработать заготовку можно при помощи фрезера или ножовки по металлу с мелкозубчатым полотном. Во втором случае придется, как говорят «доработать напильником».

Подгоняем бегунки к пазу. Скольжение должно быть без прихватывания, в то же время сильный люфт тоже не нужен. Особо стараться незачем, во время работы этот узел будет зафиксирован.

Прикручиваем ползунки к верхней части шины струбцин. Соединение должно быть прочным, поскольку во время распила не должно быть самопроизвольного расфиксирования, это может привести к травме или порче заготовки.

Проверяем работоспособность конструкции. Самодельная направляющая линейка держится надежно, нет никаких люфтов.

Такой конструкцией можно обрабатывать плоские заготовки любого размера, насколько хватит длины линейки. В нашем случае это 2 метра. С учетом запаса по краям для фиксации струбцин – рабочая длина 1,5 метра. Для большинства домашних работ более чем достаточно.

Если ваши запросы длиннее – можно использовать правило размером 2,5 или 3 метра. Самый разумный комплект – трехметровая линейка. От нее можно отпилить кусок 50 см длиной, и у вас будет две линейки – для заготовок большой площади и нешироких досок.

Проводим испытания. Линия распила идеально ровная, свободному прохождению циркулярной пилы ничего не мешает.

И самое главное – купленный инструмент не испорчен при изготовлении приспособления. И струбцины, и правило в любой момент возвращаются в исходное состояние и применяются по назначению. Трудозатраты минимальны – изготовлены фактически только ползунки.

Простая каретка для самодельной циркулярки

Данный вариант я буду рассматривать на примере изготовления каретки для настольного минициркулярного станка J1F-DS100, который ранее был переоборудован. Об этом в этой статье

Учитывая, что большинство мастеров будут изготавливать подобные приспособления для иных пил, в данном случае интерес представляет сам процесс изготовления и конструкция устройства (она типичная и распространенная), а не размеры, проставленные в прилагаемом чертеже.

Последовательность изготовления

Итак, в изготовленном станке мы имеем столешницу, выполненную из обычной фанеры.

(Пусть вас не смущает некая разница в размерах столешницы на дальнейших фото — я просто заменил фанерку на чуть большую, ибо понял, что размеры этой несколько маловаты)

Разметка направляющих

Чтобы в дальнейшем получить более-менее годный инструмент, необходимо максимально точно выполнить разметку и фрезерование параллельных пазов, в которые будут установлены полозки каретки. Первым необходимым условием здесь является их параллельность плоскости пильного диска. Для этого нужно как можно точнее «отбить эту линию» на поверхности столешнице. Если у посадки диска отсутствуют люфты и биение, то достаточно плотно приложить металлическую линейку к диску и провести искомую линию.

Фрезерование пазов под полозки

Теперь параллельно этой линии необходимо выфрезеровать два паза по обе стороны от пильного диска.

Чтобы обеспечить более-менее устойчивое положение каретки, я приблизительно поделил столешницу на три равные части и провел искомые две линии. Параллельность здесь является самым важным условием. Фрезеровать нужно по упору любым фрезером. Для этого микро-станка я использовал кромочный фрезер.

Изготовление полозков

Полозки можно изготовить из древесины твердых пород, например из клена. У меня под рукой оказался дуб и я напилил рейки из него. Вообще, если в пазы вставлен алюминиевый п-образный профиль, то износ полозков будет гораздо меньше. Я обошелся без профиля в силу того, что планирую купить станок Проксон и ресурса этой самоделки при условии нечастого ее использования мне будет достаточно. Те же, кто делает самоделку «всерьез и надолго» имейте этот аспект ввиду.

Рейки должны плотно сидеть в пазах, но иметь свободное скольжение и не болтаться в них. В противном случае будет болтаться и сама каретка. Рейки должны быть заподлицо с поверхность столешницы для простоты установки на них площадки каретки.

Монтаж основания каретки на полозки

Следующим этапом производится установка основания каретки на полозки. Для этого станка я беру лист МДФ толщиной 7 мм. Так как для установки основания я использую ПВА, то предварительно с каждого края полозка наклеиваю малярный скотч для предохранения поверхностей от попадания излишков выдавившегося клея.

Далее на полозки можно нанести клей

и поверх полозков положить заготовку основания, зафиксировав его струбцинами по местам склейки

После того, как клей высох, каретку извлекают, удаляют скотч и проверяют ее скольжение в пазах

Разметка углов каретки

Каретка устанавливается в пазы, включается пила, и делается пропил в передней части основания.

И вот относительно линии этого пропила и отбивают искомые 45 градусов по обеим сторонам. Это позволяет вести отсчет измерений от фактического положения пильного диска в пропиле каретки.

Далее спиливаем углы и получаем максимально близкий к итогу результат

Коррекция углов каретки

Устанавливаем упор на любое произвольное расстояние от диска и запиливаем 4 черновые заготовки

Складывая их в рамку, проверяем точность соединения на ус

При малейших отклонениях от правильного угла, подрезаем с нужной стороны край каретки, и снова производим пробную усовку, доводя таким образом до точного угла в 45 градусов.

После этого можно установить борта каретки заподлицо со срезом основания. С задней стороны выводим кромку каретки под прямым углом к диску пилы, обеспечивая тем самым возможность торцовки деталей под 90 градусов.

Направляющая шина для дисковой пилы – направляющая линейка

Самым простым вариантом направляющей шины для дисковой пилы является линейка.

Для ее изготовления подойдет фанера с ровными гранями.

Схема шины для дисковой пилорамы.

1. Отрежьте от фанеры полосу. Ширина ее должна быть равна максимальной ширине дисковой пилы в плане, плюс еще 20 см.
2. На отрезанном куске листа фанеры отступите от заводской кромки 5-7 см и отрежьте полосу. Эта деталь является линейкой, опираясь на которую и вдоль которой будет перемещаться станина дисковой пилы. Остальная часть фанеры будет основанием, к которому нужно закрепить линейку. Высота линейки должна быть не меньше толщины станины пилы, но не превышать расстояние до ее двигателя.
3. Прикрепите линейку к основанию с помощью шурупов. Крепить их следует на расстоянии не более 10 см от края, при этом оно должно быть достаточным для того, чтобы использовать струбцины. Учтите, что заводскую грань нужно направить в ту сторону, в которой необходимо осуществлять резку. Направляющая шина крепится к основанию с помощью клея по дереву, а затем шурупами.
4. Удалите лишнюю часть основания направляющей, используя дисковую пилу, для которой эта направляющая и изготавливается. Грань на основании получится такой же ровной, как и заводская грань линейки по всей длине.

Упор для поперечной резки

Схема упора для дисковой пилы.

Это приспособление является аналогом описанной выше направляющей линейки и широко используется при работе с дисковой пилой. Упор предоставляет возможность быстро и аккуратно раскроить длинномерные заготовки под углами 45° и 90°.

Изготовление:

1. Основание упора изготавливается из текстолита толщиной 3-5 мм или фанеры толщиной 10 мм.
2. Опорами служат бруски сечением 20х20. Изготовить их можно из дуба или бука.
3. Бруски крепятся к основанию с помощью шурупов с потайными шляпками. При этом обязательно нужно между опорными брусками точно отмерить углы 45° и 90°. Если необходимо, направляющие можно закрепить под любым другим углом.

Какая польза от упоров

Направляющая для циркулярной пилы, созданная своими руками, избавит мастера от многих проблем при эксплуатации сложным и опасным инструментом. Работа с диском не всегда выполняется точно по отмеченной линии и без сколов. Какой бы ни была причина брака – отсутствие слесарных навыков или опыта обращения с пилой, всем нужен результат без испорченных материалов. Доводы, доказывающие пользу самодельных устройств:

1. Бывает, что достаточно прикрепить пластины струбцинами, но не всегда. Пила будет задевать зажимы.
2. Если нужно выполнить единичный распил можно приложить малярное правило, но его придется постоянно проверять для корректировки положения.
3. Фирменной направляющей устанавливают с точностью направление по линии распила, после совмещения полос сразу приступают к операции. У качественных шин есть наклеенная лента, которая защищает от сколов. Но заводские шины выполнены под ограниченные размеры.

Направляющая

Направляющая своим названием указывает на её предназначение – беспрепятственно продвигать пилу по заданному положению.

Вне зависимости из каких материалов будет производство:

• швеллера;
• прямоугольной трубы;
• ламината – необходимо геометрически правильно создать конструкцию.

Прессованные и деревянные упоры имеют существенный недостаток:

• впитывают влагу;
• разбухают;
• теряют форму.

Если кладут незакрепленный упор, создают неудобные условия с одновременным пропилом и контролем за положением рейки. Нужно следить за силой нажатия на правило, чтобы не испортить основу.

Преимущества и недостатки эксплуатации

У этого инструмента имеется довольно широкая область применения. Его можно использовать, начиная с производства деревянных изделий из древесины и заканчивая изготовлением мебели и выполнением работ в домашней мастерской. Однако для того чтобы понять, насколько актуальна покупка такого инструмента, необходимо установить, какие плюсы и недостатки имеет это оборудование в процессе эксплуатации.

Многофункциональность ручных пил можно рассматривать в качестве основного достоинства. При наличии в арсенале этого инструмента у специалиста и домашнего мастера появляется возможность для качественного выполнения точных распилов для формирования заготовок. Применяя его, можно легко обрезать кромки мебельных панелей, изготовленных из ДВП или ДСП. Если, помимо основного инструмента, в распоряжении имеются дополнительные приспособления, то у специалиста появляется возможность для формирования фигурного реза.

Достоинства

К числу дополнительных положительных качеств этого оборудования можно отнести следующие:

• выполнение всех типов реза — продольного и поперечного. Исключением является только фигурная обработка, совершаемая при радиусе закругления небольшой величины.
• равномерное распределение веса в конструкции. Это обеспечивает снижение трудоемкости выполняемых работ, а кроме того, положительным образом влияет на их качество;
• точность обработки. Она обеспечивается по причине особенностей конструкции этих пил, а также точного позиционирования пильного диска в области будущего реза;

Недостатки

К относительным недостаткам, которые присутствуют у ручных пил, можно отнести высокий ценник на этот инструмент по сравнению с обычными моделями. Высокая стоимость инструмента обусловлена тем, что конструкция системы настройки положения режущего устройства оборудования относительно деревянных заготовок имеет свои сложности. Кроме этого, при использовании погружных пил могут возникать определенные проблемы при разрезании по ширине заготовок, у которых этот параметр имеет незначительную величину. Его минимальный размер для заготовок ограничивается габаритами, которые имеет опорная часть пилы.

В конструкции пилы погружного типа присутствует механизм регулирования оборотов электродвигателя

Пусковая кнопка и электрика

Штатную кнопку включения необходимо зашунтировать, а если такой возможности нет — зажать прищепкой или жгутом. Вместо кнопки на ручке будет использоваться небольшая электросеть, проложенная внутри ящика.

Читать также: Брашировальный станок своими руками чертежи

На внешней передней стороне короба установите сдвоенную кнопку «Старт/Стоп» с фиксацией. Ее нормально открытый контакт подключается в разрыв кабеля питания. Концы провода подключаются к штепсельной розетке, прикрученной с внутренней стороны.

После того как пила подключена и проверена в работе, необходимо натянуть на воздухозаборную решетку сложенный втрое капроновый чулок.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

1. Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
2. Фрезеруем по одной кромке.
3. Саморезами прикрепляем к основе, сделанной тоже из ламината.
4. Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
5. К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
6. При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

1. Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
2. Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
3. В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
4. Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

1. Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
2. Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

1. Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
2. Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
3. Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
4. Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.
