Пресс: самодельный для работ по металлу и хозяйственных нужд – варианты, чертежи, изготовление

Выполнение работ

Самый популярный и универсальный вариант — гидропресс. В первую очередь создается платформа для размещения домкрата и рама. Основание должно быть самой укрепленной частью пресса, так как оно принимает на себя наибольшую нагрузку, которую затем распределяет по всей остальной конструкции.

Платформу и раму изготавливают из швеллера и дополнительно усиливают ребрами жесткости. Все швы необходимо проваривать с двух сторон. Для большей стойкости домкрата приваривается прямоугольный металлический лист. Чтобы подвижный упорный элемент двигался без перекосов к раме приваривают направляющие флажки. Предварительно нужно сделать чертежи гидравлического ручного пресса. Своими руками начертить их несложно, к тому же так вы учтете все детали будущего устройства.

Упор и стойки

Следующий этап — изготовление упора и стоек. Используется швеллер или уголок. Длина упора должна соответствовать ширине опорного механизма. Все стыки качественно провариваются. После этого следует изготовить съемный упор, он будет двигаться вдоль направляющих и передавать усилие от домкрата. Для этого из металлического листа следует вырезать две полосы и просверлить в них отверстия под болты.

Привариваются небольшие крючки для закрепления пружин. При нижнем расположении домкрата, относительно всей конструкции, можно ограничиться слабыми пружинами или вовсе от них отказаться. В этом случае вес всей конструкции будет давить на домкрат и тем самым задвигать шток. Пружины также не понадобятся при использовании винтового домкрата.

Если планируется применять пресс для авторемонтных работ, то удобно будет изготовить упорный шток из трубы или сломанного вала. Он понадобится для выпрессовки и запрессовки деталей.

Сборка элементов

Следующим этапом работ является сборка и подгонка всех элементов пресса. И также проверяются все сварные соединения. Сварка должна быть безупречной, любой дефект при работе под нагрузкой может привести к разрушению пресса и даже опасности возникновения несчастного случая. Финальный штрих — грунтовка и покраска всей конструкции. Пресс готов, его конструкция позволяет с легкостью извлекать домкрат в случае необходимости.

Такой несложный способ позволит обзавестить очень полезным в хозяйстве инструментом: пресс для изготовления деталей или пресс для яблок, своими руками можно сделать тот тип оборудования, который будет необходим.

Как работать на станке улитка для холодной ковки

Рассмотрим на примере кондуктора с ручным приводом. Первым делом отрезаем заготовку из квадрата или стальной полосы. Необходимо заранее просчитать длину (особенно если вы будете делать завитки с двух сторон заготовки).

Конец заготовки вставляем в центр кондуктора. Потом с помощью ручки крутим «улитку», и сгибаем заготовку в завиток нужного размера.

Сделать станок улитка своими руками под силу каждому мастеру. В том числе и начинающему.

Если вы планируете всерьез заняться изготовлением оконных и дверных решеток, заборов и других ограждений, то такой кондуктор должен быть в наличии.

С помощью этого приспособления вы сможете самостоятельно изготовить красивые декоративные элементы методом холодной ковки, не покупая их втридорога в магазине.

Особенности пресса из домкрата

Оборудование использует для сжатия гидравлический автомобильный домкрат, который жестко крепится на поперечины станины из стального профиля. Для работы устройства требуется несколько раз качнуть рычагом, обратный ход осуществляется пружинами после открытия клапана.

Применение и принцип работы

Качество и технические параметры пресса собственной работы не уступают моделям заводского изготовления. Поэтому, если у вас есть желание сэкономить семейный бюджет, займитесь созданием подобного приспособления своими руками.

А если вы рассмотрите фото лучших идей, как сделать пресс, то придёте к выводу, что проще всего смастерить его из домкрата.

Использовать подобный, изготовленный собственноручно, агрегат можно для таких нужд, как:

• штамповка и выгибание разного рода предметов;
• ковка деталей из металла;
• выдавливание стальных профилей;
• пакетирование деревянных, пластиковых и металлических изделий.

Применения в домашних условиях

Для выдавливания металлических элементов из оболочки или основания можно купить или же изготовить гидравлический пресс своими руками для гаража. Оборудование также подойдет для выпрессовки подшипников и сайлентблоков, которые не поддаются ручному монтажу и демонтажу. При помощи такого устройства можно выполнить рихтовку, состыковать два элемента, согнуть металлическую заготовку.

При изготовлении гидравлического пресса для гаража необходимо учитывать размеры обслуживаемого автомобиля

При создании гидравлического пресса для гаража следует учитывать размеры автомобиля. Для легкового транспорта достаточно сделать простую конструкцию, а для крупных машин лучше выполнить более сложный и габаритный агрегат.

Устройство нередко используют в качестве пресса для макулатуры. Своими руками можно из старой бумаги сделать хорошее топливо для печи. Для таких целей достаточно изготовить простую конструкцию со средним показателем мощности, что позволит утилизировать большое количество макулатуры.

Оборудование также подойдет для прессования опилок. Такие брикеты являются хорошим топливом для печного отопления, они долго горят без образования дыма, создавая сильный жар. Вместо опилок в качестве наполнителя для пресса также подойдет угольная крошка. Такой агрегат будет состоять из рабочего стола, основания, силового каркаса и привода.

Хороший результат обеспечивает созданный своими руками для ПЭТ-бутылок пресс, который превращает тару в аккуратные пласты. Гидравлический инструмент можно использовать в качестве подборщика сена. При этом конструкция дополняется рамным каркасом из бруса или металла без верхней части. Элемент фиксируется к лобовине при помощи специальных креплений. Понадобится также транспортный подборщик и ходовая деталь.

Гидравлический пресс также применяется для выдавливания сока из фруктов

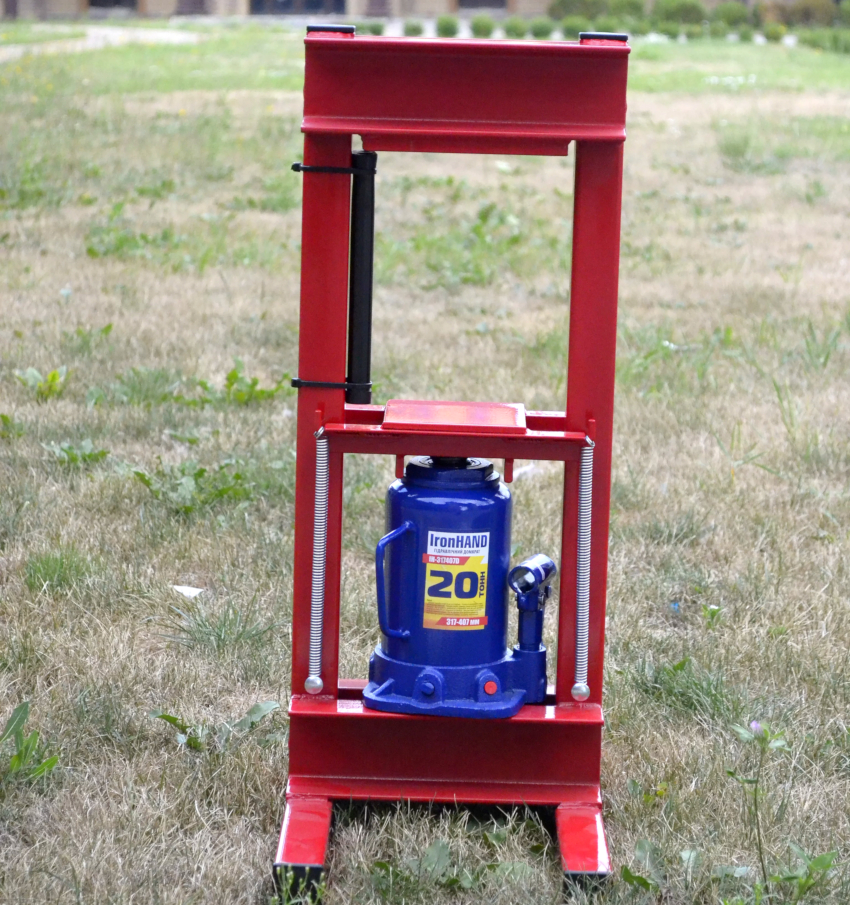

Устройство

Конструкция состоит из следующих элементов:

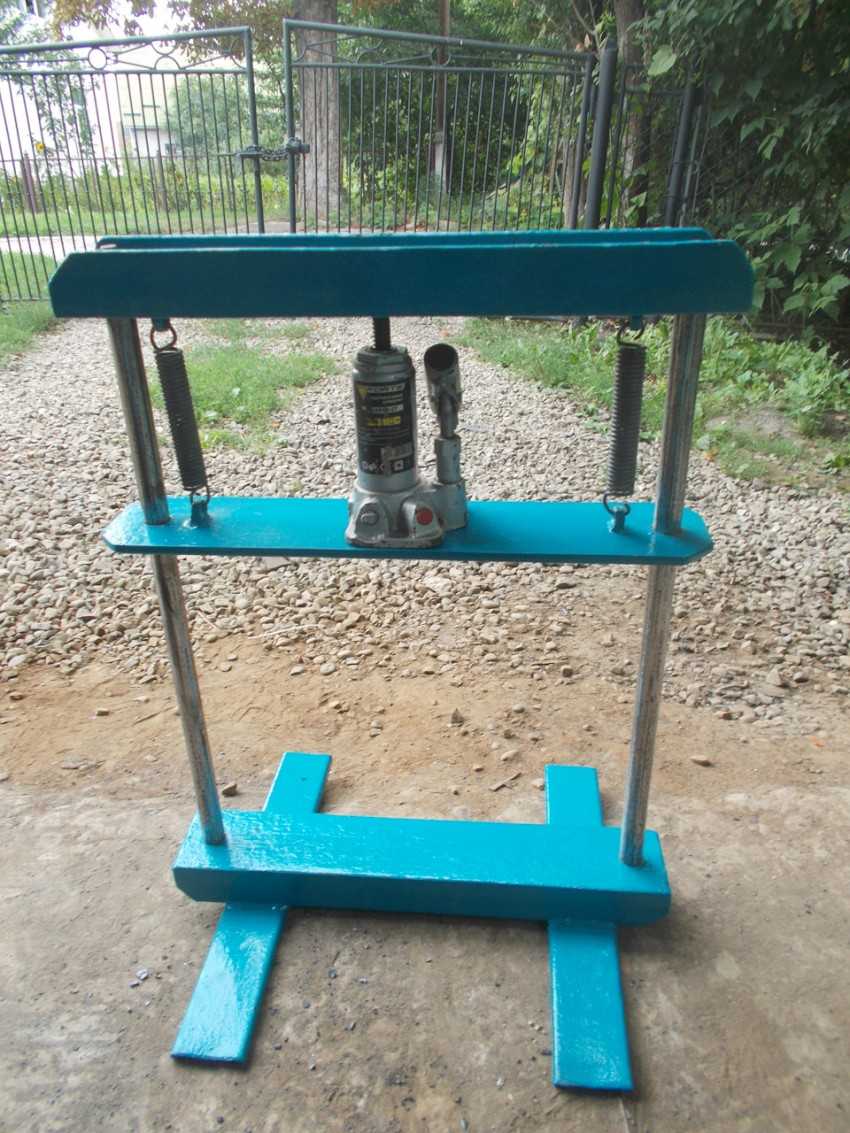

• замкнутой рамы из профиля, на которой предусмотрены опоры для повышения устойчивости;
• подвижной поперечины, на которой закреплен корпус домкрата;
• пружин обратного хода, расположенных между подвижной планкой и верхней частью рамы.

Устройство пресса из домкрата.

Некоторые мастера предусматривают установку винтовых опор, позволяющих монтировать оборудование на неровном полу. На нижней поперечине могут располагаться тиски или оправка для удержания обрабатываемых деталей. Силовое воздействие осуществляется стальной пластиной или пуансоном, изготовленным из болта либо прутка (приспособление позволяет выдавить подшипник качения из шестерни или корпусной детали).

Принцип работы

Обрабатываемую деталь необходимо уложить на нижнюю поперечину станины или оправку. Затем следует смонтировать инструмент, при помощи которого будет деформироваться заготовка. Пресс имеет ручной привод от рычага, который вставляется в направляющее кольцо на домкрате. После нескольких движений рукояткой вверх–вниз шток начинает опускать подвижную поперечину.

Самодельный пресс из домкрата: чертежи, поэтапная сборка своими руками, преимущества

Принцип работы гидравлического пресса

Создание пресса из домкрата своими руками не влияет на его качество и технические показатели. Характеристики равняются оборудованию, которое выпускается на производстве. Гидравлический пресс может использоваться в домашних условиях для многих целей. К ним относятся:

• штамповка;
• ковка;
• выгибание;
• выдавливание профилей;
• прессовка различных предметов.

Кроме того, прессовка может использоваться для пакетирования различных предметов из древесины, металла и пластика.

Гидравлический пресс используется почти на любом производстве, но и в быту он находит своё применение. Преимущество такого оборудования в законе гидростатики, который, в свою очередь, облегчает прессовку предметов с любой плотностью.

Принцип работы заключается в том, что гидравлический пресс давит в одну конкретную точку и тем, самым повышает КПД, в другом месте на предмете.

Таким образом, можно производить разнообразные действия от сгибания до прессования предмета, прилагая минимальные усилия.

Вся конструкция включает в себя небольшое количество деталей, но главные из них это два поршневых цилиндра, которые отличаются друг от друга своим диаметром. Внутри поршней, находиться обычная вода или масло. Жидкость позволяет действовать закону гидростатики.

Это позволяет усиливать КПД и на предмет, уже будет действовать сила в несколько тонн. Структура гидравлического пресса подразумевает работу в двух плоскостях, но чаще всего применяется вертикальный тип оборудования, и реже горизонтальная модель.

Создание пресса своими руками

В быту самодельный пресс можно использовать для прессовки разного рода предметов, в том числе и отходов, которые остаются после обработки металла. Многие мастера особенно часто применяют пресс для деформации труб и загибания профилей. Так как гидравлический пресс создаётся для бытовых целей своими руками, то вместо мастерской можно использовать обычный гараж.

Необходимые инструменты

Собрать самодельный пресс только при помощи собственных сил достаточно просто, но нужно заранее подготовить все необходимые инструменты

Обязательно важно подготовить сварочный аппарат и большое количество электродов. Если нет навыков в сварке, можно попросить помочь специалистов за небольшую плату. Для металлической обработки некоторых деталей также нужно будет найти шлифовальный аппарат

В качестве основного сырья при создании гидравлического пресса используются металлические профили, которые можно купить на любом строительством рынке. Сразу покупать большое количество не имеет смысла

Для металлической обработки некоторых деталей также нужно будет найти шлифовальный аппарат. В качестве основного сырья при создании гидравлического пресса используются металлические профили, которые можно купить на любом строительством рынке. Сразу покупать большое количество не имеет смысла.

Пресс своими руками — инструкция по созданию самых эффективных механизмов и обзор лучших конструкций (105 фото)

Прессовочные установки могут быть необходимы в самых разных ситуациях, в том числе бытовых. Например, те автолюбители, которые способны сами произвести ремонт машины, зачастую прибегают к сборке прессовочного оборудования у себя в гараже.

На те же меры могут пойти и начинающие предприниматели, открывающие собственную автомастерскую. Преимуществом в данном случае будет то, что владелец имеет возможность настроить параметры и габариты прессовочной системы специально для себя.

Стоимость нового пресса достаточно велика, именно поэтому многие решаются сконструировать такой механизм самостоятельно.

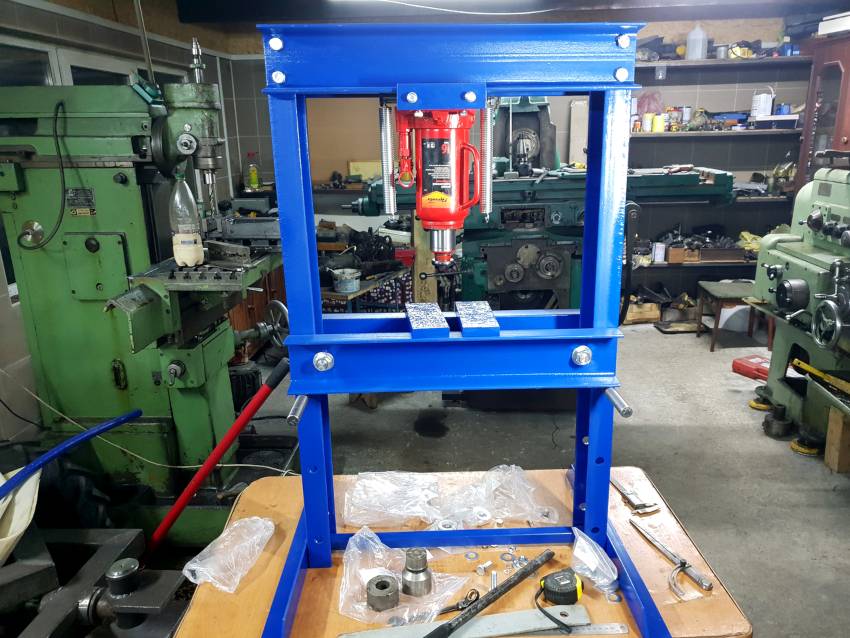

Классическая конструкция из домкрата

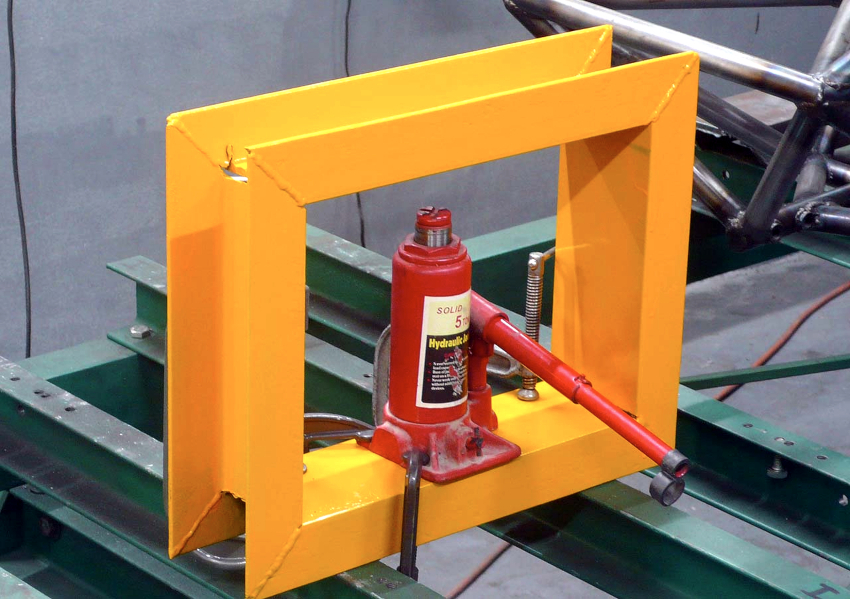

Создать классический ручной пресс из домкрата довольно просто. Сначала из толстого швеллера изготавливается рама. Ее угловые части усиливаются стальными листами, которые повышают прочность всей конструкции.

На изготовленную раму устанавливают подвижный элемент, отвечающий за прессование изделий. Специалисты советуют установить на нем специальные ограничители, которые смогут лучше зафиксировать работающий домкрат.

Некоторые оснащают оборудование упорным штоком. Его изготавливают из подшипниковых валов. Упорный шток используют для повышения устойчивости прессовочной конструкции.

Из чего собирается пресс?

Самодельный пресс для гаража обязательно нужно сделать надёжным и с хорошим запасом прочности, поскольку все узлы подвергаются серьезному давлению и нагрузке. С чего начать?

Процесс делится на несколько этапов:

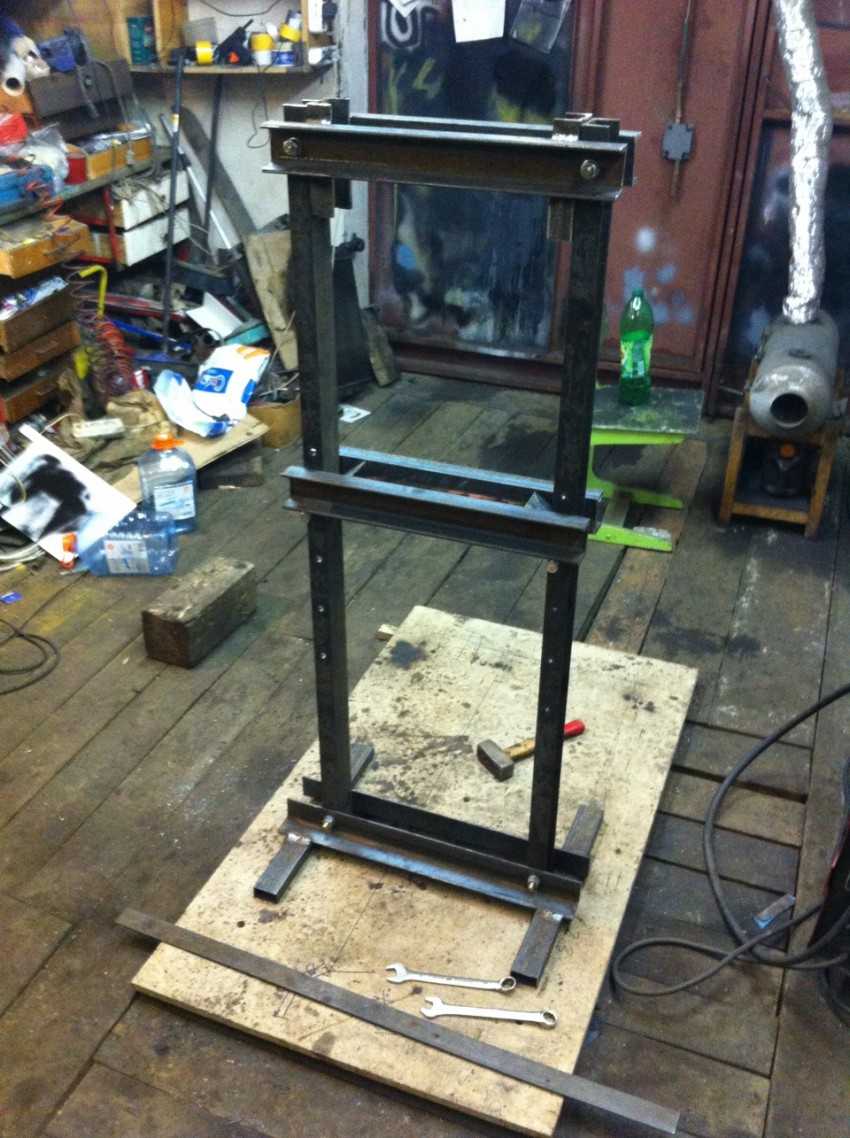

1. В первую очередь создаются каркас и платформа. Для этого используют швеллеры с многочисленными рёбрами жесткости. Трубу из металла прямоугольной формы используют в качестве заготовки. Из этой трубы вырезаются 4 куска по размерам чертежа и свариваются в один элемент. Жёсткость механизма повышается, если швы идут по бокам. Из тех же труб делают вертикальные стойки и упор.
2. Рама состоит из платформы, двух стоек и нижнего упора. Главные функции рамы: принятие на себя усилия, его распределение и обеспечивание устойчивости конструкции. Фиксатором, выполненным из трубы длинной 15-20 мм, дополняется платформа.
3. Для обеспечения хода пресса и создания усилия на изделие изготавливают съемный упор. Узел выполняется с помощью стальных полосок, которые должны быть немного короче, чем расстояние между стойками. Толщина полосок составляет 10-15 мм. Полоски фиксируются с помощью отверстий.

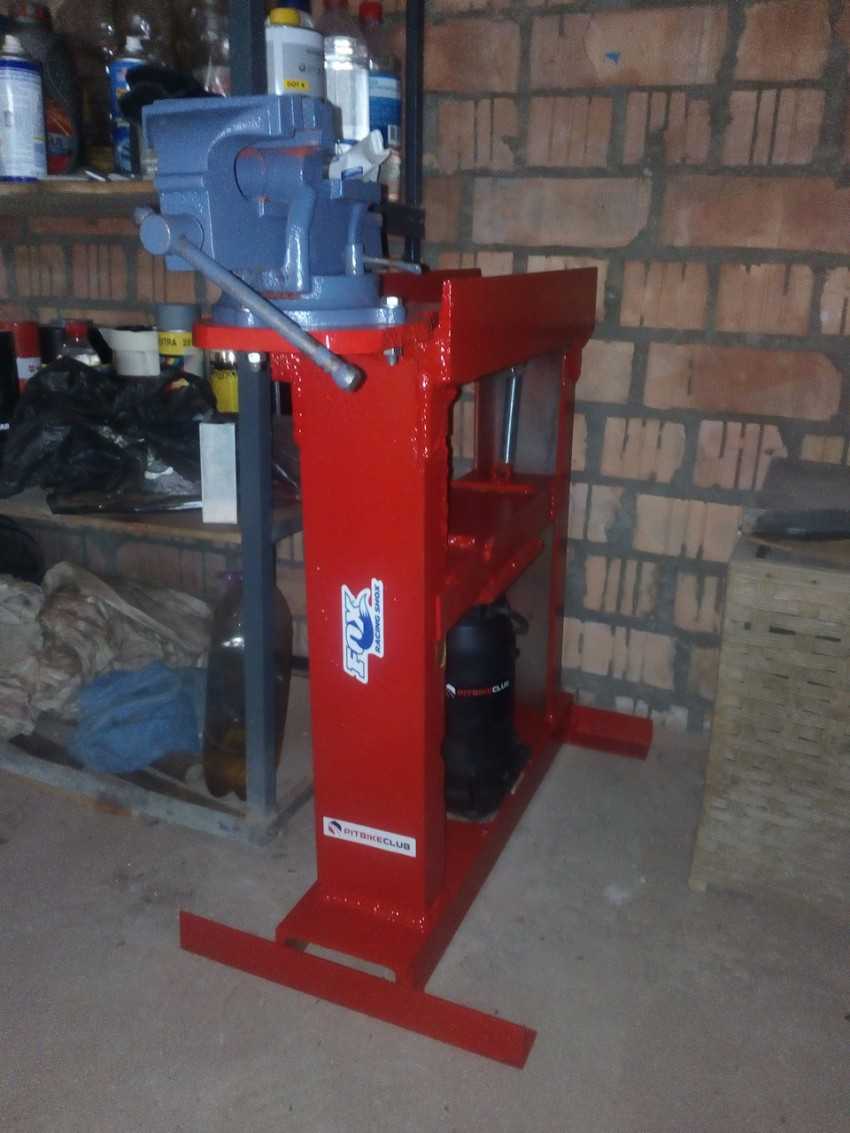

4. На завершающем этапе гидравлический бутылочный домкрат помещается в раму. В процессе установки упоры оттягиваются и фиксируются. Крепление выполняется болтами или сваркой.

Инструменты для сборки пресса

Для выполнения сборки пресса для гаража понадобятся инструменты:

• сварочный аппарат и электроды;
• болгарка с диском по металлу;
• шуруповерт;
• электродрель;
• уровень;
• рулетка;
• листовая сталь;
• ножовка по металлу;
• электроды;
• профильный уголок.

Если вы новичок в работе со сварочным аппаратом, то рекомендуется сначала потренироваться на аппаратах инверторного типа или довериться мастеру. При необходимости использования оттягивающих пружин можно брать дверные, пружины от передних кресел машин или любые другие, подходящие под заданные требования.

Металлопрокат для сборки самодельного пресса

Размеры элементов пресса.

Чтобы сделать пресс для гаража своими руками может понадобиться металлопрокат:

1. Швеллер, изделие №8 и выше.
2. Труба круглого или прямоугольного сечения не меньше 4*4 см.
3. Уголок не менее 5*5 см. Применяется при сборке основания рамы.
4. Листовая сталь от 8 мм толщиной. Пригодится при выравнивании разного рода неровностей.
5. Полоса стали толщиной 1 см для ребер жесткости и направляющих.
6. Отрезок трубы около 10 мм. Диаметр подбирается в зависимости от размера головки штока домкрата.
7. Вставки-подкладки из стального профиля.

Роль пружин в конструкции пресса

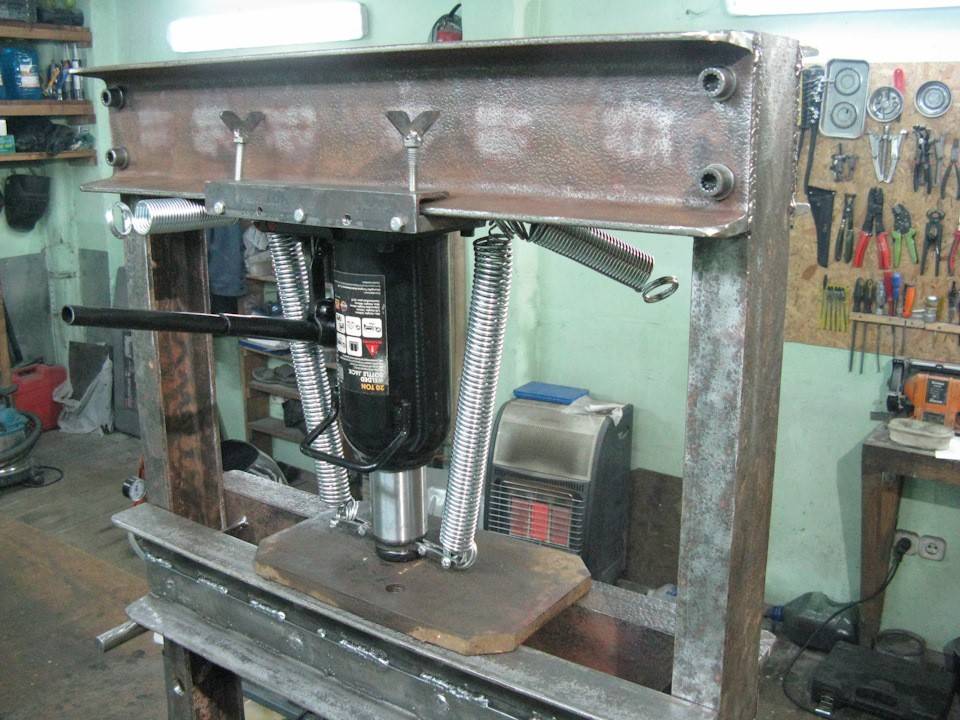

Пружины играют главную роль при сборке гидравлического пресса. Они монтируются с двух сторон от домкрата. Пружины оттягивающего типа. Они крепятся одной стороной к основанию рамы, а другой к рабочей поверхности стола. Они выполняют роль сжатия домкрата. С помощью пружин он возвращается в исходное положение.

Существует и другая схема работы гидравлического пресса. В такой конструкции упором для деталей служит основание рамы
. Гидравлический домкрат монтируют сверху на поверхность рабочего стола. Стол двигается, монтируется к верхней части станины. Он крепится на пружинах, которые способны оттягиваться при движении стола. Далее монтируют гнездо, которое располагают на узле сопряжения. Он может находиться снизу или сверху подвижной части станины. В качестве гнезда можно использовать кусок металлической трубы. Итак, как вы видите, сделать гидравлический пресс своими руками совсем несложно. Вам только нужно приобрести основные материалы для работы:

1. домкрат;
2. металлическую раму;
3. трубу из металла;
4. оттягивающие пружины;
5. пульт управления;
6. электрические провода.

Не так и много потребуется для работы материалов, зато вы существенно сэкономите, сделаете гидравлический пресс своими руками не хуже заводского. Собранный своими руками пресс всегда можно модернизировать, усовершенствовать его конструкцию. Устройство для прессования бумаги занимает мало места. Оно работает быстро и эффективно
. За 5-10 минут можно спрессовать большую кипу бумаги.

В поиске дополнительного, а то и основного заработка люди подбирают для себя самые разные занятия. Одним из них является сбор и сдача вторичного сырья. Понятно, что такая профессия начинает приносить реальные деньги только с достижением приличного объема. В этом случае и может понадобиться . Заводские установки дороги, но вполне реально создать пресс для макулатуры своими руками.

Сам по себе принцип такого устройства общеизвестен. Он направлен на увеличение небольшого усилия или какой-либо энергии для подачи на рабочую пластину, которая является подвижной. Механизмы бывают гидравлическими или механическими. Различаются они и по типу установки. Пресс для вторсырья своими руками сделать относительно несложно.

Это простейший макулатурный пресс. Его может сделать даже мастер-новичок. О сварке ему, конечно, хорошо бы иметь начальные понятия. Берется для конструкции, как правило, то, что всегда может найтись под рукой.

Домашний (скорее, гаражный вариант, установка для сарая) делается так:

Самодельный пресс для макулатуры прост и в эксплуатации

Важно, чтобы он был устойчив, хорошо закреплен, т. е

чтобы не нес угрозу работающему на нем человеку. Начинать нужно с малого, а навыки работы будут повышаться с опытом.

Сам процесс нужно строить таким образом:

1. Бумагу измельчить любым доступным способом.
2. Поместить ее в подходящую емкость, залить водой и дать пропитаться.
3. Перемешать и поместить в камеру.
4. Несколько раз задействовать рычаг.
5. Вынуть и высушить бумагу.

Приспособление для подборки сена

Агрегат имеет вид деревянного короба, посаженного на рамную конструкцию из прочного бруса или стальных профилей. У короба отсутствует крыша, но присутствует калитка.

Для самостоятельного создания устройства для переработки сена потребуются следующие материалы:

• обрезная доска;
• стальные уголки;
• металлические рейки для надёжности.

Первым делом, пиломатериалы обрабатываются. Затем их нужно соединить при помощи уголков и болтов и оббить металлическими рейками для надёжности.

• основа для монтажа всех элементов;
• крепёж к лобовине;
• ходовая деталь для пресс-короба;
• транспортный подборочный аппарат;
• цилиндрическая камера с прессом и коробкой передач.

Гидравлический пресс: чертежи и конструкции

Для домашних условиях вполне хватает пресса, который создает усилия в 15-25 тонн или же меньше – это зависит от требуемых задач. Помимо усилия, это устройство имеет такие основные критерии:

В рабочем цилиндре для создания давления применяется, как правило, ручной отдельный или встроенный гидравлический насос. Это будет зависеть от выбора оборудования для сборки пресса. Простейший, легко изготавливаемый вариант пресса – это конструкция основана на гидравлическом домкрате бутылочного вида
, где находится встроенный ручной насос.

Перед тем как приступить к сборке гидравлического пресса своими руками, нужно определиться, под какие нужды он будет использоваться и, естественно, какое усилие ему необходимо. Затем нужно выбрать и купить необходимый домкрат
, в случае, если он используется при изготовлении пресса.

Дальнейший, самый главный этап – создание чертежа собираемого пресса. Все предлагаемые в интернете для изготовления гидравлического пресса чертежи, разработаны и выполнены на основе уже имевшихся в наличии гидравлического оборудования и металлических материалов. Поэтому, если четко следовать чужим схемам, то изготовление пресса своими руками может растянуться навечно и будет состоять в подгонке и переделке, взятой за основу схемы под купленный гидравлический домкрат.

При выполнении чертежа сперва необходимо подобрать схему работы оборудования:

• домкрат закреплен сверху станины и давит книзу;
• домкрат расположен на основании станины и давит кверху.

Причем не стоит забывать, что для изготавливаемых домкратов нормальное рабочее положение, которое предусматривается заводом – вертикальное, с выходным штоком наверх. Нельзя переворачивать домкрат!

Чаще всего выбирается второй вариант. Первый более удобен для определенных видов работ, например, для выпрессовывания подшипников из каких-то деталей, втулок.

Проектирование чертежа пресса

Затем проектируют станину – раму, где внутри домкрат будет давить на изделия. Рама обязана быть прочной и подразумевать усилие, которое развивает домкрат, с запасом, потому что приводимый в работу пресс начнет давить одновременно вверх и вниз
, пытаясь разорвать станину. Основание рамы обязано обеспечивать достаточную стойкость пресса и, лучше всего, быть в форме платформы. Ширина проема станины будет зависеть от габаритов, предназначенных для прессовки материалов, но она обязана быть не меньше, нежели сумма ширин находящихся элементов оборудования пресса.

Высота суммируется из габаритов домкрата, требуемого свободного перемещения его штока, высоты предназначенных для прессовки деталей и толщины передвижного рабочего стола. При схеме второй работы, домкрат крепится на основание, а упором для изделий служит верх рамы. Давление от штока передается на деталь с помощью передвижного рабочего стола. Его устанавливают сверху домкрата на станину, по которой он обязан свободно передвигаться вверх-вниз
, удерживаемый направляющими по бокам.

С двух сторон домкрата закрепляют пружины: одной проушиной к основе рамы, а второй – к подвижному столу. Их предназначение – сжатие домкрата в изначальное состояние, когда шток не выступает (размер и жесткость пружин подбираются соответствующими). Также можно сделать вариант, когда на шток надето приспособление в форме оправки, куда крепят одну проушину, а другую крепят к основанию.

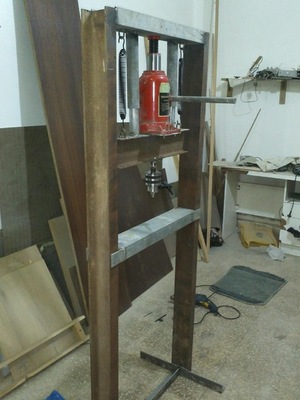

Первая схема работы пресса подразумевает, что упором для изделий будет являться основание рамы, а домкрат крепится на подвижный стол, подвешенный к верху станины на пружинах. Под основание штока домкрата в двух схемах делают гнездо на узле сопряжения. Это может быть небольшой кусок трубы соответствующего диаметра.

Для регулирования свободного перемещения штока домкрата и, естественно, высоты обрабатываемых деталей возможны такие решения:

• предусматривают установку заменяемых вставок-подкладок из полого или сплошного металлического профиля;
• сделать съемный упор в форме перемещаемого рабочего стола, который можно зафиксировать на станине прутками или гайками и болтами. Для этого в раме делают отверстия
  с дистанцией по высоте меньше перемещения штока домкрата;
• сверху рамы устанавливают винтовой привод со штурвалом. Подкручивая винт с плитой на окончании, можно снизить просвет для изделий внутри рамы;
• комбинированное использование вышеописанных вариантов.

Все размеры в проекте обязаны указываться с учетом габаритов объектов прессования, домкрата, а также размеров предполагаемого металлопроката для использования во время изготовления пресса своими руками.

Расчет размеров и изготовление механического

Механические прессы используются для обработки кожаных изделий, металлических деталей, а также картона и поролона. Чтобы сделать устройство своими руками, вам понадобятся:

• Соедините четыре одинаковых металлических уголка длиной примерно 90 сантиметров с четырьмя уголками, длина которых составляет 55 сантиметров. Чтобы скрепить их между собой, используйте обычные саморезы или электрическую пайку.
• Два получившихся железных прямоугольника скрепите вместе металлическими трубами.
• Изготовленную коробку укрепить стальными пластинами и поперечинами.
• Сделайте в одной из стен небольшую дверцу, через которую можно будет вытаскивать прессованные изделия.

Затем из них начинают формировать главную деталь — поршень. Для этого между собой приваривают железные швеллеры длиной 55-65 сантиметров. После этого конструкция укрепляется поперечной железной балкой. В его центре закреплен фланец со вставленным внутрь стержнем. Затем к железному ящику с противоположных сторон привариваются швеллеры.

Когда конструкция полностью собрана, на шток надевается шайба с гайкой и подшипник.

Как пользоваться гидравлическим домкратом: особенности конструкции

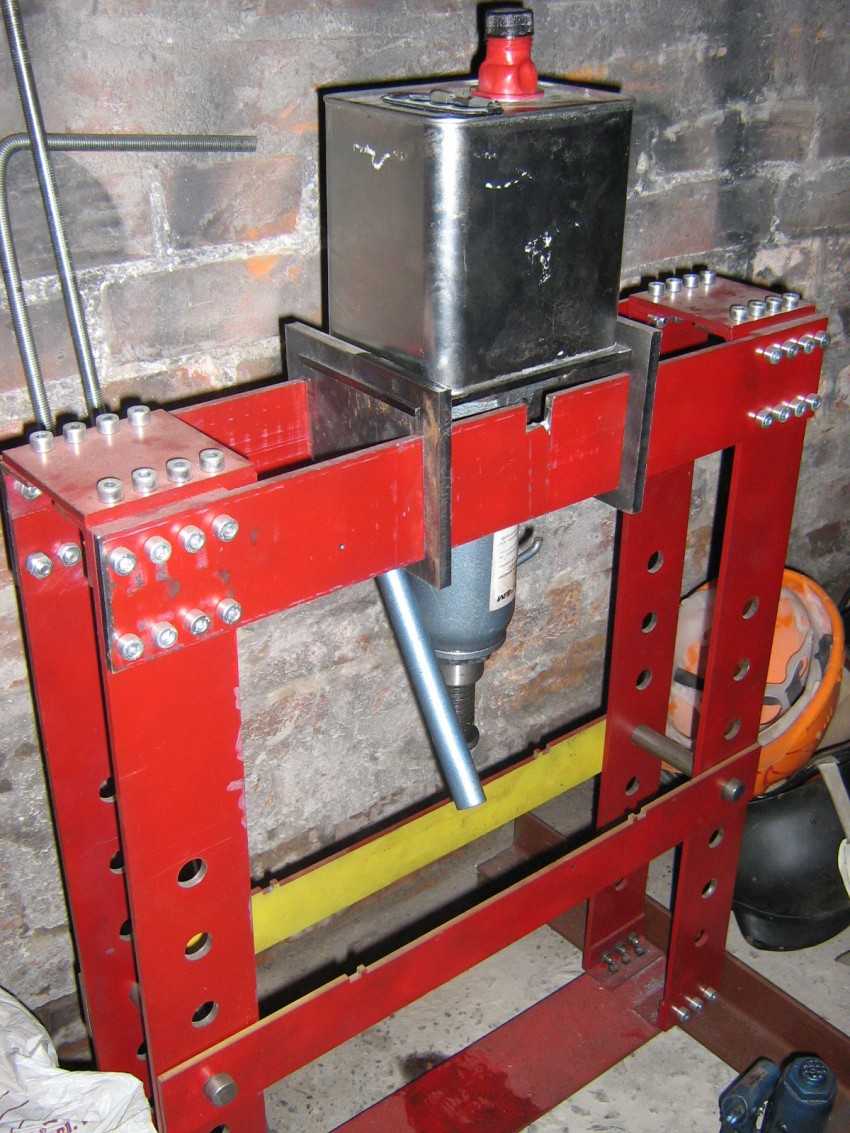

Чаще всего изготавливается самодельный пресс из гидравлического домкрата. Это объясняется конструктивными особенностями изделия и принципом его работы, который основан на законах гидравлики.

Самодельный пресс чаще всего изготавливается из гидравлического домкрата бутылочного типа

В цилиндре домкрата располагается поршень. Над ним или в отдельном резервуаре находится рабочая жидкость в виде минерального масла. Гидродомкрат приводится в действие при помощи маленького насоса, который нагнетает масло через перепускной клапан над поршнем. Усилие минимизируется благодаря разнице диаметров плунжера и цилиндра инструмента. Рабочая жидкость, которая находится над поршнем, выталкивает его, что способствует подниманию груза, расположенного над ним.

Чтобы опустить инструмент, следует знать, как пользоваться гидравлическим домкратом. Для этого необходимо медленно стравить рабочее масло из-под поршня в резервуар или в верхнюю часть цилиндра. С этой целью используется перепускной клапан в виде круглой головки с плечами, который необходимо ослабить.

При работе устройства могут возникнуть определенные трудности, что происходит в результате недостаточного уровня масла в устройстве

Для устранения неполадок важно знать, как заправить домкрат гидравлический своими руками. Для этого необходимо открутить заливную пробку на корпусе инструмента и вставить в отверстие шланг для наполнения резервуара до нужного объема. По завершении процесса осуществляется прокачка домкрата

По завершении процесса осуществляется прокачка домкрата.

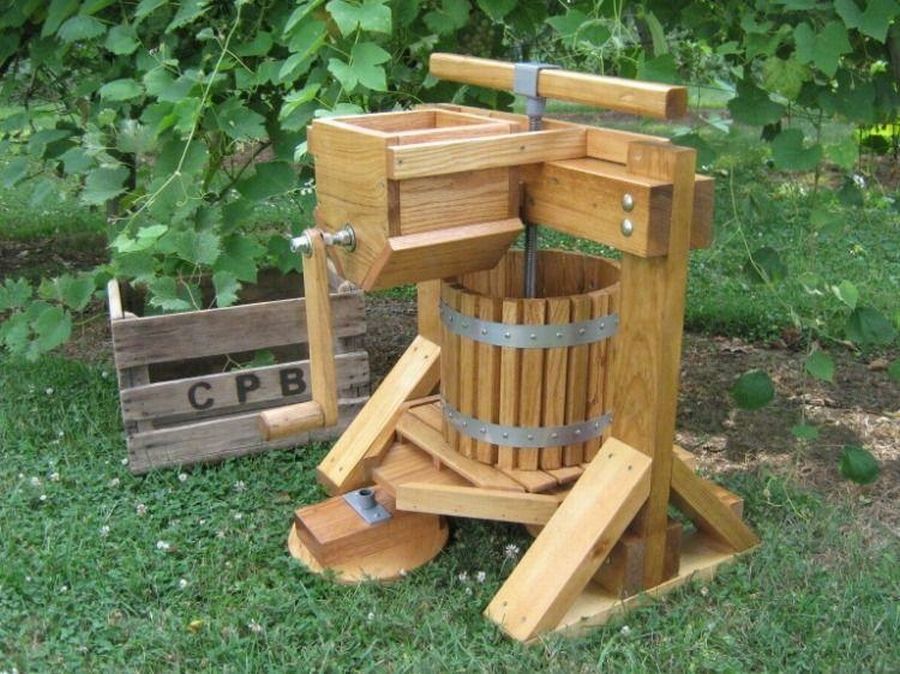

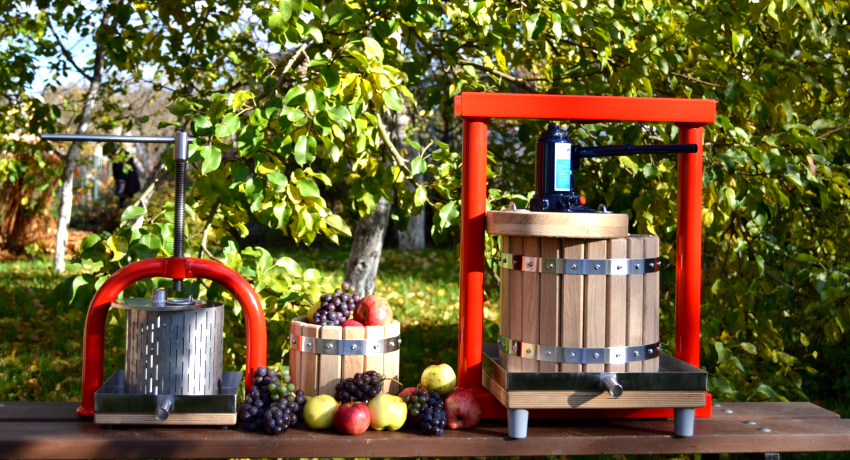

Деревянный пресс для отжима винограда своими руками: 9 ФОТО

При наличие винограда в больших объёмов из него можно получить свежий сок или и попробовать приготовить домашнее вино. Один из способов обработки плода – это деревянный пресс для отжима. Обработанный в деревянном бочонке виноград не теряет свое изначального вкуса, да и в этом случае сделать пресс для отжима из дерева не составит труда.

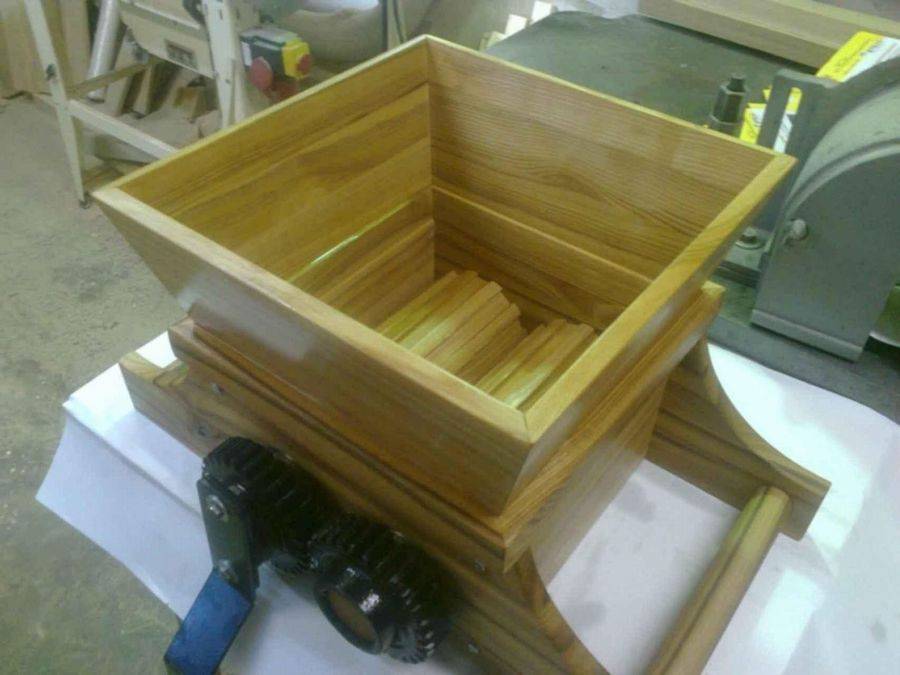

Полуавтоматический пресс для отжима, есть механизм напоминающий мясорубку и винтовой механизм.

Небольшая деревянная конструкция с краником, достаточно схватить ручку за два конца и тянуть, поршневой механизм сделает отжим.

Бочку из дерева нужно скрепить металлическими вставками и дополнить краников для выхода полученной консистенции. Опоры конструкции сделаны из брусков и закручены болтами.

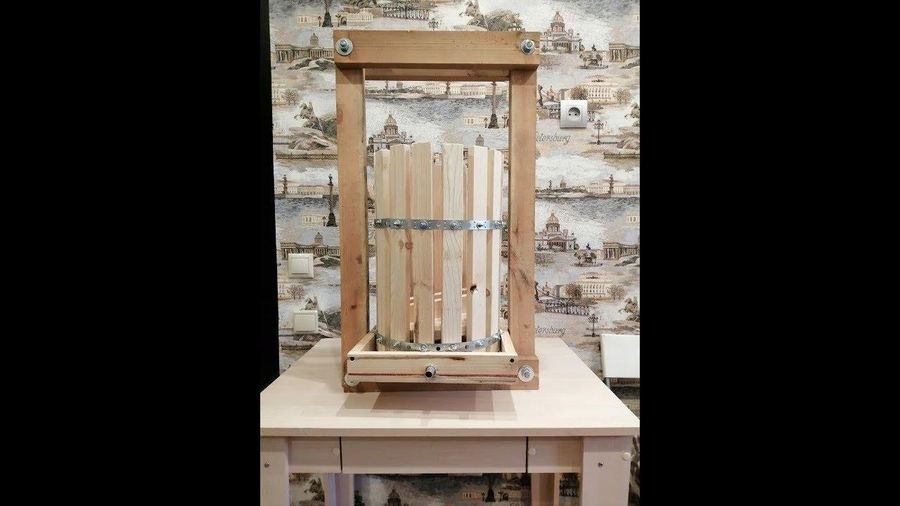

Пресс для отжима достаточно большого объёма присутствует упор из дерева, отжим осуществляется при помощи винтового механизма. Закрепление конструкции бочка осуществляется при помощи железной основы и маленьких шурупов.

Работа данного пресса для отжима осуществляется при помощи вращения ручки. Опоры конструкции соединены металлическими вставками. При отсутствие краника приходится подкладывать под пресс какую-нибудь посуду.

При таком варианте пресса для отжима придется осуществлять отжим подручными средствами. Конструкция максимально простая потребуется небольшое количества материалов и времени, главное подобрать необходимом размеры под определенные объёмы продукции.

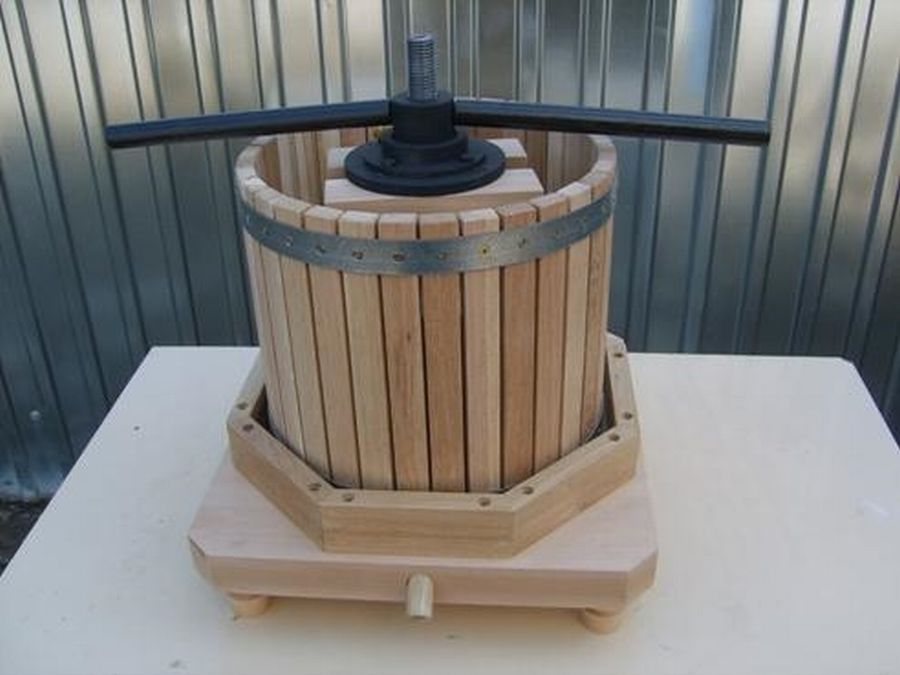

Простой вариант пресса для отжима с винтовой конструкцией, ручка механизма сделана из дерева. Бочонок небольшого объёма, ножки конструкции имеют треугольную форму для устойчивости конструкции.

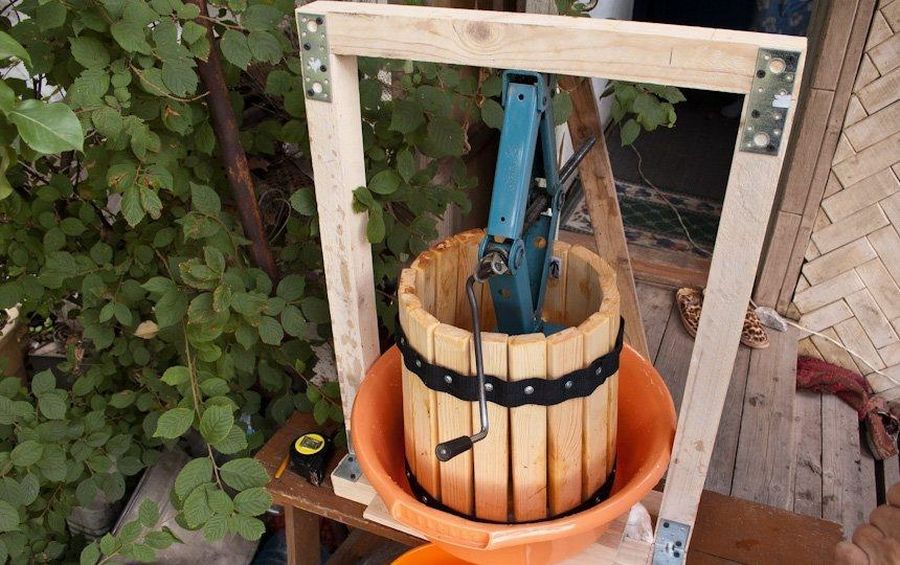

Если дополнить деревянную бочку гидравлическим прессом, тоже получится полуавтоматический вариант. С таким механизмом процесс работы ускорится и при использовании пресса потребуется небольшая физическая нагрузка.

Небольшой пресс для отжима с квадратной формой. Процесс отжима осуществляется путем вращения ручки после чего шестерёнки приходит в движения толкая друг друга активируют деревянный механизм внутри. Плоды перемалываются и получается конечный результат данного этапа.

Читать полностью (ссылка)

Какой делать?

Прессование давлением позволяет выполнять практически все необходимые в обыденной жизни прессовочные операции. Самодельные прессы выполняются чаще всего энергетически автономными, т.е. без отдельного привода, резервуаров рабочего тела, станций подкачки и пр. Выбор той или иной конструктивной схемы пресса определяется в конечном итоге его назначением и рабочим усилием.

В качестве встроенного в пресс силового блока проще всего применить автомобильный домкрат – он развивает усилие до 100 тс, а домкраты на 10 тс общеупотребительны. Единственная операция, с которой пресс из домкрата не справится – это формовка (сплющивание) концов прутьев при художественной холодной ковке.

Домкрат используется чаще всего гидравлический бутылочный (но см. также ниже). В таком случае гидравлический пресс можно сделать по одной из след. рамных конструктивных схем (см. рис.):

Основные конструктивные схемы самодельных прессов

• Поз. А – домкрат перевернут, наглухо закреплен на неподвижной верхней траверсе, а к головке рабочего штока домкрата крепится пуансон. Это самая простая и в то же время надежная и вибрационно устойчивая конструкция (о роли вибраций в работе пресса см. далее). Недостатки – если домкрат понадобился по прямому назначению, демонтировать его достаточно сложно и долго, а качать рычаг домкрата, висящего вверх ногами, не очень-то сподручно.
• Поз. Б – схема с подвижным столом. Конструктивно сложнее, т.к. добавляется подвижная траверса – стол. Качают домкрат как всегда, снять его просто, т.к. он может быть вовсе не закреплен. Недостатки – наихудшая вибростойкость; кроме того, технология большинства прессовочных операций рассчитана на то, что пуансон давит на заготовку или деталь сверху, а если наоборот, то сложно и может вовсе не получиться. Зато для ремонтных и/или механосборочных работ это оптимальный вариант: если нужно выдавить из шкива или подшипника намертво приржавевший к нему вал или, наоборот, напрессовать их на вал, то его (вала) длина ограничивается только высотой потолка в мастерской. В целом же гидропресс с подвижным столом из домкрата это наилучший вариант для гаража или СТО.
• Поз. В – с силовым блоком на подвижной траверсе. Конструктивно наиболее сложен, но виброустойчив, прочен и долговечен, т.к. нагрузка на самое слабое звено – подвижную траверсу – не точечная, а фактически рассредоточенная. Домкрат также может быть не закреплен, но, если вывернется и грохнется, последствия будут хуже, чем если свалится с опорной плиты. Недостаток – качать домкрат, который потихоньку ползет вниз, не вполне удобно.

Примечание: опорная плита – штука тяжелая, громоздкая, материалоемкая. Разместить пресс на плите в мастерской или гараже не всегда возможно. Поэтому раму самодельных прессов чаще всего ставят не на плиту, а на нижнюю неподвижную траверсу, конструктивно аналогичную верхней (см. далее). Виброустойчивость пресса от этого падает прим. вдвое, но для любительских условий это приемлемо.

Когда достаточно усилия прессовки менее указанных значений:

Ремонт пресса гидравлического из домкрата своими руками

Для поддержания длительной работоспособности пресса гидравлического, выполненного на базе домкрата, самодельное устройство нуждается в правильной эксплуатации и обслуживании. В процессе работы необходимо следить за уровнем масла в гидравлическом цилиндре, смазывать подвижные детали, проверять состояние уплотнительных соединений, надежность закрепления элементов сборки.

Для поддержания работоспособности пресса необходимо следить за уровнем масла в гидравлическом цилиндре, проверять надежность закрепления элементов и смазывать подвижные детали

Однако в любом механизме может произойти сбой в работе, что является причиной неправильной эксплуатации или износа отдельных элементов конструкции. Если созданный своими руками пресс гаражный гидравлический остановился или не запускается, следует проверить уровень масла в гидроцилиндре. При его недостаточном объеме потребуется выполнить заполнение емкости с последующей прокачкой домкрата.

Если наблюдается утечка жидкости, это свидетельствует о механическом повреждении конструкции или поломке отдельных ее элементов. Для устранения дефекта необходимо разобрать домкрат, проверить все его детали на предмет отсутствия коррозионных повреждений. Шток осматривается на наличие деформаций. Поврежденные элементы следует заменить на новые. Рабочее масло необходимо полностью слить. Внутреннюю полость домкрата и все его элементы промывают керосином и высушивают. Старые уплотнительные прокладки и манжеты требуется заменить на новые.

Другие неполадки при работе сделанного своими руками пресса из гидравлического цилиндра

Если наблюдается недостаточный уровень усилия пресса ручного гидравлического, своими руками выполненного, или механизм работает прерывисто, такая проблема связана с возможным попаданием в полость домкрата воздуха, что негативно отражается на работе поршня. Для устранения повреждения в цилиндр следует добавить рабочую жидкость, удалив воздух через трубочки.

Низкое давление механизма объясняется повреждением клапана, который отошел от отсеков, загрязнился или же в нем ослабли пружины. В первых двух случаях проводится ремонт или замена элемента. Очистка клапана выполняется при помощи влажной ткани с последующей сушкой элемента. В случае сильного загрязнения механизм промывается керосином или бензином и просушивается сжатым воздухом. Если причина кроется в износе пружин, их необходимо поменять на новые элементы.

При попадании в полость домкрата воздуха, наблюдается недостаточный уровень давления пресса

После разборки домкрата для выполнения ремонтных работ механизм требуется собрать с соблюдением определенных условий. Клапаны должны плотно прилегать к посадочным местам. Необходимо, чтобы в гидроцилиндре находилось достаточное количество жидкости. В системе должен отсутствовать воздух.

Гидравлический пресс является многофункциональным универсальным оборудованием, которое может использоваться для решения разных задач, где необходимо приложить усилия. Инструмент можно приобрести в специализированном магазине или сделать пресс своими руками из гидравлического домкрата, что позволит сэкономить финансы

Для этого важно правильно выбрать необходимый материал и придерживаться алгоритма сборки элементов
