Из чего состоит пластиковое окно — подробный разбор конструкции

Из чего состоит окно?

• Базисное строение окна – рама. Чтобы в стене или на крыше она была хорошей, нужно чтобы она правильно и четко повторяла структуру оконного отверстия.

• Для более усиления жесткости в оконном строении, внутри пластикового профиля ПВХ встроена металлическая конструкция – армирующий профиль.

• Из пластикового профиля складывается и створка. Благодаря такой конструкции окна, они открываются.

• Створки соединяются с помощью импоста и делят конструкцию на части.

• В дверце фиксируется штульп, которая открывается, если нет ручки. С его помощью, если открыть две дверцы, появившееся пространство остается единым, без поперечного импоста.

• Фурнитура (петли, замки, ручки и так далее) – это элементы, благодаря которым окна открываются, поворачиваются по разным направлениям и закрываются.

• Стекла бывают различного вида. Один из них Триплекс. Его изготавливают примерно так же, как стекло для машины: слоем полимера две плоскости стекла смыкаются посередине, таким образом, если разобьются, то осколки не разлетятся по разным направлениям, и не нанесут вред окружающим людям.

• Стеклопакет бывает как однокамерный (складывается из двух стекол), так и двухкамерный, (состоит из трех). Это герметическая конструкция из нескольких стекол герметично заправленная в профиле ПВХ. Между стеклами есть алюминиевая рамка, покрытая молекулярным ситом, благодаря такой конструкции окна, они потеют. Инертный газ аргон используют для усовершенствования теплоизоляции. Стекла бывают разной толщины и разным расстоянием между собой в стеклопакете. К примеру, 4-16-4 указывает на то, что стеклопакет однокамерный, две стекла с толщиной 4мм, а 16мм – это промежуток между ними. Во избежание попадания пыли или влаги внутрь по длине стеклопакета заливается мастика.

• Резиновые уплотнения так же предохраняют попадание влажности и пыли внутрь окна, уплотняют соединения составляющих створки и рамы, а еще стеклопакета.

• Штапик употребляется с целью зафиксировать изнутри створки стеклопакета.

• Раскладка это украшающая составляющая, с помощью нее пластиковому окну придается структурная особенность и форма.

• Всем известный подоконник, изготавливается как из ПВХ, так и возможно сделать его по желанию из МДФ или плиты ДСП. Можно выбрать ширину выступа по своим индивидуальным решениям.

• Водоотлив бывает с внешней части конструкции окна, собой представляет карниз или металлический подоконник. С его помощью вода, попадающая на окно, сливается.

• Откосы – это завершающий этап. Этим составляющим с боков и сверху от окна закрываются части стены, тем самым заключая работы по отделке.

голоса

Рейтинг статьи

Ширина рамы

Этот показатель определяет тип стеклопакета, который профиль может выдержать без проблем. Чем шире оконная рама, тем толще стеклопакет в него поместится. А значит она будет лучше держать температуру в помещении.

Также ширина оконной рамы влияет на монтажные размеры, они имеют значение при установке. Широкие профили увеличивают общий вес конструкции. При установке на балконе, это один из важнейших показателей, который нужно учитывать.

Стандартная ширина 58-80 мм, этого хватает для климата в средней полосе России. Для суровых холодных регионов применяется ширина до 120 мм. Также они изолируют от звуков с улицы.

Рама из металлопластикового профиля

Это, по сути, каркас окна. Изготавливается путем бесшовного сваривания из заготовок профиля нужного размера. На завод по производству окон профиль поступает в виде длинных брусков, которые впоследствии разрезаются и компонуются под размеры заказчика. Основными признаками его качества являются:

Толщина внешних стенок. Согласно российскому ГОСТ, для производства остекления, предназначенного для жилых помещений средней полосы России, используется профиль класса А со стенками не менее 2,8 мм. Немецкий стандарт RAL требует, чтобы данный параметр был не менее 3 мм, и все заготовки с более тонкими стенками считает пригодными лишь для остекления хозяйственных построек и других нежилых помещений.
Армирование. В полость каждой металлопластиковой заготовки вставляется металлический профиль (замкнутый или не замкнутый). Это необходимо для повышения прочности рамы (чтобы она не искривлялась при ветровых и других нагрузках) и увеличения срока ее эксплуатации. Считается “правилом хорошего тона”, чтобы толщина армирования не была менее 1,5 мм, хотя ГОСТ РФ допускает 1,2 мм.
Количество камер. Каждый производитель стремиться изготовить профиль особенной конфигурации за счет использования вариативных сочетаний числа камер и их формы. Оптимальными теплоизоляционными показателями отличается система с 5 и более полостями. Их меньшее количество приводит к худшему удержанию тепла.
Ширина рамы. Минимально допустимая ширина рамы – 58 мм. Оптимальная – 70 и более миллиметров.
Цвет, текстура. Эти показатели зависят от типа профиля. Белый классический тип должен быть безупречно глянцевым и равномерно белым, без зернистости и шероховатостей. Ламинированный профиль может быть гладким, глянцевым или фактурным (под определенный тип древесины, например).

Для импостов (штульпов), створок используется идентичный ПВХ-профиль, но меньшей ширины и с более тонким армированием с целью уменьшения весовой нагрузки на петли.

Устройство узлов примыкания оконных блоков

Выбор конструктивного решения узлов примыкания оконного (дверного) блока к проему наружной стены осуществляется на стадии разработки архитектурно-конструкторских решений с учетом действующих нагрузок и подтверждается соответствующими расчетами (п.5.1.3 ГОСТ 30971-2012).

Примеры конструктивных решений узлов примыкания оконных блоков к стеновым проемам приведены в приложении В ГОСТ 30971-2012 и приложении А ГОСТ Р 52749-2007 (при применении ПСУЛ — изоляционных саморасширяющихся паропроницаемых лент).

Выделим наиболее распространенные узлы примыкания оконных блоков:

Рисунок В.1 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением ленты ПСУЛ без отделки внутреннего откоса. 1 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 2 — пенный утеплитель; 3 — анкерная пластина; 4 — пароизоляционный герметикРисунок В.2а ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему с четвертью в стене из кирпича с применением паропроницаемого герметика с отделкой внутреннего откоса штукатурным раствором. 1 — паропроницаемый герметик; 2 — рамный дюбель; 3 — декоративная заглушка; 4 — герметик; 5 — пенный утеплитель; 6 — пароизоляционный герметик; 7 — штукатурный раствор.Рисунок В.4 ГОСТ 30971-2012 — Узел верхнего (бокового) примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением герметиков и отделкой внутреннего откоса влагостойким гипсокартонным листом. 1 — паропроницаемый герметик; 2 — пенный утеплитель; 3 — рамный дюбель; 4 — паронепроницаемый герметик или пароизоляционная лента; 5 — уголок из ПВХ; 6 — полиэтиленовая пленка; 7 — гипсокартонный лист с окраской; 8 — уголок из ПВХРисунок В.5 ГОСТ 30971-2012 — Узел нижнего примыкания оконного блока к проему без четверти в однослойной бетонной панельной стене с применением пароизоляционной ленты. 2 — шумогасящая подкладка; 3 — пенный утеплитель; 4 — опорная колодка; 5 — уголок из ПВХ; 6 — паронепроницаемый герметик или пароизоляционная лента; 7 — опорный брусок; 8 — подоконник из ПВХ; 9 — штукатурный растворРисунок А.3 ГОСТ Р 52749-2007 — Узел бокового примыкания оконного блока к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса штукатурным раствором. 1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 3 — гибкая анкерная пластина; 4 — герметик; 5 — пароизоляционная лента; 6 — штукатурный слой внутреннего откоса (с фаской для слоя герметика); 7 — армирующая сетка; 8 — дюбель со стопорным шурупомРисунок А.4 ГОСТ Р 52749-2007 — Узел нижнего примыкания оконного блока, подоконника и слива к проему слоистой стены с эффективным утеплителем. 1 — подоконная доска; 2 — пенный утеплитель; 3 — пароизоляционная лента; 4 — гибкая анкерная пластина; 5 — опорная колодка под подоконную доску; 6 — штукатурный раствор; 7 — дюбель со стопорным шурупом; 8 — вкладыш из антисептированного пиломатериала или выравнивающий слой из штукатурного раствора (рекомендуется только для нижнего узла); 9 — водоизоляционная паропроницаемая лента; 10 — шумопоглощающая прокладка; 11 — слив; 12 — изоляционная саморасширяющаяся паропроницаемая лента (ПСУЛ); 13 — тонкий слой герметика

Отливы

Рис. 21. Схема правильной установки отлива.

Наличие отлива в оконной конструкции способно значительно продлить срок её службы и сохранить при этом высокие показатели гидроизоляции и герметизации. Отлив представляет собой пластину, которая устанавливается с наружной стороны под окном. Предназначен для отведения атмосферных осадков и влаги от профиля.

Пластина, из которой изготавливается отлив, изгибается под определенным углом. Основой для её изготовления служат следующие материалы:

Пластик (ПВХ отливы). Наиболее распространенный и выгодный с точки зрения соотношения качества и стоимости тип отливов.
Оцинкованный лист (в качестве внешнего покрытия используется пластизол либо полиэстер).
Алюминий. Отливы из данного материала изготавливаются путем изгибания листа (его толщина, как правило, составляет 1 мм). Окрашивание происходит методом напыления специального порошка.

Следует отметить, что применение отливов не только продлевает срок службы окна и повышает его изоляционные качества, но и придает всей конструкции полный, завершенный вид.

Строение ПВХ

Окно из пластика может быть создано из разнообразных типов фурнитуры и профиля, разнящихся между собой по марке, цене и качеству.

Схема конструкции из ПВХ.

Профиль армирующего типа представлен в виде усиленной металлической трубы с прямоугольным сечением (прочие профили обладают дешевым и ослабленным П-образным профилем), который располагается во внутренней части профиля ПВХ. Его используют для того, чтобы придать жесткость конструкции и надежно закрепить фурнитуру.
Импост – прикрепленный к сторонам рамы (в конкретных случаях створки) профиль, который отделяет стеклопакеты либо же створки.
Отлив – широкий и плоский профиль, который монтируется во внешней части и создается для того, чтобы отводить дождевую воду. Отливы могут иметь разнообразные цвета и различные материалы. Например, полиэстер, пластизол, оцинковка, алюминий.
Откос – профиль широкой и плоской формы, применяемый для тщательной отделки внутренней части боковых плоскостей проема.
Проем – область в стене, предназначенная для установки одного либо нескольких блоков. Его строение может требовать произведения монтажа откосов, отливов, уплотнения и подоконной доски.
Рама – неподвижная деталь из пластика, которая используется для крепежа створок.
Створка – двигательная часть, которая может открываться некоторыми способами (поворотным, фрамужным, поворотно-откидным).
Стеклопакет – скрепленные герметичным образом стекла. В случае создания из пластика используют стекло в толщину 4 мм. Более того, может использоваться стекло в толщину 5 либо 6 мм и триплекс, который представляет собой два листа стекла, которые скреплены при помощи прозрачной пленки (ввиду тройного пласта приобрело свое название); триплекс способен выдерживать достаточно сильные удары. Стеклопакет может быть как однокамерного, так и двухкамерного типа.
Фурнитура включает петли, ручки, запорные механизмы и вспомогательные устройства, которые обеспечивают открытие и фиксацию створок в конкретном положении или же запирают их. От типа фурнитуры зависят способы открытия створки и режимы проветривания. Наиболее качественные типы современных фурнитур способны прослужить свыше 25 лет.
Профильная ширина – максимальная дистанция между внутренней и внешней лицевыми плоскостями профиля.
Штапик – узкий профиль из пластика с уплотнением из резины, который удерживает стеклопакет.

Основное устройство пластикового окна

Створки и рамы в пластиковых окнах, производятся из рамных и створочных профилей ПВХ особой ячеистой структуры, позволяющей эффективно сохранять тепло, а также отводить конденсат из внутренних полостей створок. К устройству рамы и створок мы вернёмся немного позже и рассмотрим их поподробнее, так как они представляют особый интерес в устройстве пластиковых окон.

Стеклопакет — главный элемент пластикового окна, как светопрозрачной конструкции. Окна бывают разными: пластиковыми, алюминиевыми, деревянным, но в них всех ставятся стеклопакеты. Поэтому при производстве пластиковых и прочих окон прежде всего надо позаботиться о производстве качественных стеклопакетов.

Фурнитура имеет не менее важное значение в устройстве пластикового окна. Ведь именно фурнитура обеспечивает работу окна в различных режимах и надёжную защиту от грабителей

Профильная конструкция окна ПВХ

Профильная конструкция окна ПВХ включает рамные профили и створочные профили ячеистой формы. Рекомендованное количество ячеек для России — от 3 до 5. Пластиковые профили укрепляются стальными армирующими профилями во время производства окон, поэтому правильнее говорить об устройстве металлопластиковых окон, а не окон из ПВХ.

Рамные профили имеют специальную форму, максимально способствующую сохранению тепла в комнате, и иногда включают в конструкцию импосты, которые делят оконный блок на несколько открывающихся и не открывающихся светопрозрачных секций, как это показано на рис. 2.

Рис. 3. Профильная схема окна ПВХ

Профили створок, как показано на рис. 3. отвечают рамным профилям и имеют устройства, предназначенные для закрепления стеклопакетов, такие как штапики и пазы под них. С помощью штапиков стеклопакет крепится в створке окна.

Резиновые уплотнители в конструкции рамы и створок окна отличаются по форме и предназначены для эффективного устранение щелей и зазоров между стеклопакетом и створочным профилем, а также створкой и рамой с внутренней и внешней стороны помещения.

Схема пластиковых окон. Стеклопакеты

Стеклопакет — это светопрозрачная, практически герметичная, энергосберегающая конструкция из двух и более стёкол, разделённых дистанционной рамкой из алюминия с гранулированным или иным влагопоглотителем, соединённая с помощью вторичного и первичного герметиков. Как устроен однокамерный стеклопакет пластикового окна, можно увидеть на схеме рис. 4.

Рис. 4. Схема пластикового окна. Стеклопакет

Между прочим, для производства большинства современных стеклопакетов применяются закалённые стёкла, которые обеспечивают не в меньшей степени чем фурнитура защиту дома от проникновения. Закалённое стекло не трескается и не ломается. Оно способно гнуться под давлением и принимать изначальную форму. Разбить такое стекло достаточно сложно. А если это случиться, то оно не оставит опасных, острых осколков, что тоже влияет безопасность.

Схема окна ПВХ. Фурнитура

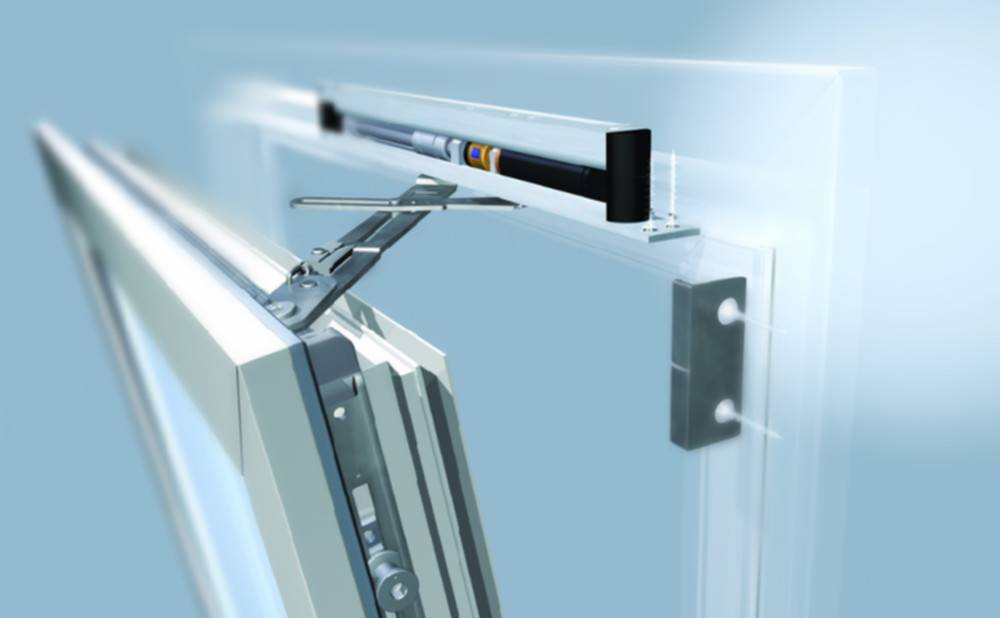

Устройство металлопластиковых окон включает очень сложную комплексную систему обвязки створки фурнитурой. Все элементы качественной обвязочной фурнитуры должны быть выполнены из прочного, негнущегося металла, чтобы служить безотказно, так как если один элемент выйдет из строя, от этого пострадает работоспособность всей запорной системы.

Рис. 5. Схема окна ПВХ. Фурнитура

Качественная обвязочная фурнитура должна обеспечивать четыре режима работы:

Режим закрытый;
Режим открытый;
Режим проветривания;
Режим микропроветривания.

Во всех четырёх режимах фурнитура должна срабатывать идеально и обеспечивать защиту от ошибочных действий пользователей, чтобы окно не заклинило или чтобы не сработало одновременно два режима. На раме — напротив установлены ответные элементы, которые должны быть выполнены не менее качественно, а главное качественно закреплены, чтобы злоумышленник не мог сорвать один винтик и проникнуть в дом, как это бывает с некачественными стеклопакетами.

Петли и ручки в декоративных накладках из ПВХ должны быть выполнены не менее качественно, а главное красиво, так как будут влиять не только на функциональность, но и на внешний вид всей конструкции.

Это было более-менее полное описание конструкции пластикового окна. Кроме того существуют различные жалюзи и сетки от комаров, которые составляют дополнительные элементы конструкции пластикового окна. Ещё больше об особенностях конструкций окон ПВХ Вы можете прочитать из прочих наших статей. О производстве, монтаже и открытии собственного бизнеса по производству пластиковых окон и стеклопакетов.

Оборудование для производства стеклопакетов Вы можете выбрать и приобрести через этот сайт компании «Вега» — поставщика высокотехнологичного оборудования в Россию.

Как крепить штору на створку окна?

При креплении шторы необходимо обратить внимание на диаметр вала и длину кронштейнов. Чем длиннее деталь, тем больший объем намотки она обеспечит

Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны

Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана

Поэтому при выборе штор из рыхлого или плотного материала следует употреблять длинные кронштейны. Рулонные механизмы работают бесшумно. Появление сильных звуков свидетельствует о том, что конструкция имеет дефект или неправильно собрана.

За последнее время в области рулонных штор появилось множество новых решений. Производители предлагают конструкцию, в которой короба крепятся с тем учетом, чтобы они двигались вместе со шторой. Это дает возможность управлять механизмом в двух направлениях. Существуют и временные конфигурации на специальных планках. Их крепление осуществляется посредством скотча. Они дают возможность передвигать систему в случае надобности.

Такая конструкция применяется для декора загородных домов. В разнообразии видов систем помогут разобраться только специалисты. Перед началом сложной работы рекомендуется

Конструкция пластиковых окон

Прежде чем перейти к описанию процесса производства пластиковых окон, нужно рассмотреть и разобраться в конструкции пластикового окна, так как без этих знаний дальнейшие объяснения покажутся запутанными и непонятными. Зная устройство конструкции пластикового окна, Вы легко сможете разложить технологию производства окон ПВХ и приспособить её для собственного производства.

Рис. 1. Конструкция и устройство пластиковых окон (фото)

Конструкция пластиковых окон позволяет:

Пропускать свет;
Эффективно сохранять тепло внутри помещения;
Обеспечивать достаточное проветривание в различных режимах;
Защищать дом от проникновения воров.

Дополнительные элементы обеспечивают защиту от прямых солнечных лучей, комаров и вредителей.

Декоративные элементы могут быть полезны при согласовании устройства пластиковых окон в архитектурных сооружениях, имеющих историческое значение, а в частных домах подчеркнуть индивидуальность строения.

Как устроено пластиковое окно

Окно — сложная конструкция. То, насколько оно функционально, герметично и практично, будет зависеть от применения материалов. Поэтому конструкция и деревянных окон со стеклопакетами, и пластиковых значима в каждом случае. Правильный ее выбор поможет подобрать изделие, оптимально подходящее для решения поставленных задач. Количество воздушных прослоек, состав стеклопакета, разновидность используемого газа и другие характеристики в разных случаях дадут более или менее прочное изделие, защищенное от трещин при перепадах температур, лучше или хуже сохраняющее тепло в комнате.

Основные элементы

Конструкция оконных блоков из ПВХ в, значительной степени отличается от аналогичной из дерева. Для удобства массового производства компании разработчики применяют модульный подход, что позволяет собирать готовую продукцию подобно конструктору. Рассмотрим основные элементы остекления из пластика:

Каркас. Каждое окно в обязательном порядке имеет несущую раму из ПВХ профиля, армированного металлом.
Створка. Чтобы окно открывалось, внутри рамы ставят створки (также из армированного профиля). Если же открывание не предусмотрено, остекление устанавливают непосредственно в каркас.
Импост. Внутренняя часть каркаса, предназначенная для его разделения и обеспечения необходимой жесткости.
Штапик. Как и в традиционных деревянных окнах, необходим для фиксации элементов заполнения (стеклопакет, сэндвич-панель). Съемный элемент, изготовлен все из того же ПВХ профиля, оснащен уплотнительной резинкой.
Стеклопакет. Элемент прозрачного заполнения каркасных проемов. Обычно состоит из двух-трех стекол, разделенных дистанционной рамкой с влагопоглощающим материалом. Также есть варианты с одинарным стеклом (иногда несколькими) и непрозрачным заполнением (сэндвич-панель).
Фурнитура. Комплекс узлов и механизмов, предназначенный для обеспечения фиксации и открывания/закрывания оконных створок в различных положениях. На большинстве ПВХ окон устанавливается поворотно-откидная система, которая включает в себя петли, ручку, ответные планки и прочее.
Подоконник. Монтажный элемент, при помощи которого перекрывается внутренне пространство снизу оконного блока. Наиболее распространены изделия из пустотелого пластикового профиля. Несмотря на сравнительную дешевизну, обладают достаточными прочностными характеристиками, практичны и неплохо смотрятся. Более изысканные варианты, из цельнолитых армированных полимеров, стоят значительно дороже.
Отливы. Металлическая или полимерная пластина определенного профиля, которая монтируется со стороны улицы и необходима для отвода воды.
Дополнительные аксессуары. Такие немаловажные мелочи, как москитные сетки, элементы приточной вентиляции, жалюзи, ролеты и прочее.

В ходе установочных работ также применяются специальные профили для корректного соединения частей блока, панели, формирующие откосы (как наружные, так и внутренние). Некоторые примыкания закрываются нащельниками или декоративными накладками. Наличие или отсутствие данных деталей во многом зависит от конструкции окон конкретного производителя и особенностей монтажа.

Из чего состоят пластиковые окна

Основными элементами окон ПВХ являются рама, створка, фурнитура и стеклопакет:

Рама — неподвижная пластиковая часть окна, на которую крепятся створки.

Створка — открывающаяся часть окна.

Стеклопакет — особым образом герметично скрепленные стекла. В зависимости от того, сколько стекол используется, различают однокамерный (два стекла и одна камера между ними) и двухкамерный (три стекла и две камеры) стеклопакеты.

Фурнитура — ручки, шпингалеты, запорные механизмы и прочие устройства, обеспечивающие открывание створок, их фиксацию в каком-либо положении или запирание.

Это важно!

Армирующий профиль — стальной усилительный элемент, находящийся внутри ПВХ-профиля и необходимый для придания жесткости оконной конструкции.

Оконные конструкции производятся из набора стандартных профилей.

Обычно выделяют несколько основных видов профилей:

Рамный профиль — используется для создания основной конструкции (рамы), обычно идет по контуру всего окна.

Створочный — из него изготавливаются створки и другие открывающиеся элементы. Импост — профиль коробки, служащий для притвора створок и навески створок в трех- и более створчатых окнах.

Штапик — пластиковая рейка, удерживающая стеклопакет в окне. Отлив — плоский и широкий профиль, устанавливающийся снаружи окна и предназначенный для отвода дождевой воды от окна.

Откос — плоский и широкий профиль, используемый для аккуратной отделки боковых поверхностей оконного проема.

Стеклопакет

Стеклопакет – это прозрачная часть пластикового окна, которая устанавливается в раму и герметично «упаковывается». Данная часть выполняет следующие функции:

повышает теплоизоляционные свойства пластиковых окон;
служит практически непреодолимым препятствием для несанкционированного проникновения в помещение;
придает конструкции высокие шумоизоляционные показатели;
защита от негативных климатических проявлений.

От того, какое количество стеклянных полотен используется при изготовлении окна, будет зависеть вес всего окна. Если планируете вставить окно пластиковое, сколько весит вся конструкция стоит узнать до оформления заказа: необходимо просчитать максимально возможный вес и если есть возможность, то стоит увеличить количество стекол-вставок в пакет – качество рассматриваемого изделия повысится. Стеклопакет является единой конструкцией, которая состоит из нескольких стекол, профилей и воздушного пространства между ними. Некоторые производители в пространство между стеклами вкладывают специальные гранулы – они сохраняют абсолютную сухость внутреннего пространства. Хотя и в стандартных пластиковых окнах устанавливается специальная «подушка», которая служит впитывателем лишней влаги.

Качественные характеристики стеклопакетов могут различаться в зависимости от количества используемых стеклянных полотен.

Однокамерный

Конструкция содержит в себе два стекла, которые и составляют стеклопакет – объединяются металлопластиковой рамой, между полотнами находится воздух. Стекла в однокамерном пакете могут использоваться самые различные: обычные, тонированные, защитные. При этом толщина окна пластикового зависит и от того, какой толщины используются стекла – стандартный размер не превышает 4 мм.

Двухкамерный

В конструкции используется три стекла, между ними находится два воздушных пространства – это значительно повышает качественные характеристики пластикового окна.

Трехкамерный

Максимально высокие характеристики по шумо и теплозащитных свойствах металлопластиковых окон. Некоторые производители предлагают покупателям и четырехкамерные стеклопакетыи с большим содержанием стекол. Но специалисты ставят под сомнение целесообразность приобретения и установки подобных изделий – соотношение цена/качество вряд ли удовлетворят потребителей. Между стеклами в пакеты может закачиваться воздухинертный газ или шестифтористая сфера. Наиболее дешевый вариант – обычный сухой воздух. Более дорогие два последующих варианта возможно и повысят качественные характеристики, но периодически придется производить дополнительное добавление средств в пространство. Стоит отметить, что конструкция окна пластикового может содержать в себе следующие виды стеклопакетов:

энергосберегающие;
морозоустойчивые;
удароустойчивые;
солнцезащитные;
шумозащитные.

Но стоит отметить, что каждое пластиковое окно обладает перечисленными свойствами – возможно, не в полной мере, но этого вполне достаточно для комфортного нахождения людей в помещении.

Специалисты рекомендуют учитывать при выборе вида стеклопакетов климатические условия в месте проживания – например, для регионов северного расположения оптимальными станут морозоустойчивые и энергосберегающие стеклопакеты, а вот в южных регионах – солнцезащитные.

Конструкция профилей пластиковых окон

Профиль из поливинилхлорида (ПВХ) выступает основой конструкции окна, которое и называют пластиковым, хотя площадь стеклопакета больше. Поэтому опишем конструктивный элемент первым.

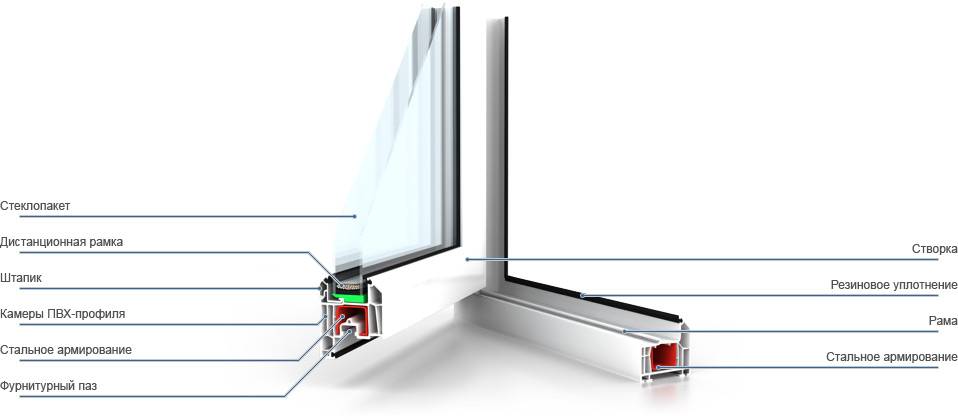

Представленная на рисунке конструкция пластиковых окон в разрезе полезна тем, что показывает внутреннее устройство не только ПВХ-профиля. Так же видны роль и место подставочного профиля, правильно установленных отлива и подоконника. Если не считать цвета и декоративной ламинации, то внешне профили ПВХ всех производителей и линеек различаются мало. Иной картина оказывается, если посмотреть на конструкционный материал в разрезе. Начнем с того, что в линейку продукции входят четыре подвида профилей для формирования:

Рамы (коробки)
Импоста
Створки (рамы створки)
Штапика

В любом случае основным материалом выступает ПВХ, из которого изготовлены внешние и внутренние стенки профиля. Внутренние стенки разделяют пространство рамы на камеры и чем камер больше, тем больше сопротивление теплопередаче. То есть 7-микамерный вариант лучше защищает от потерь тепла, чем 5-тикамерный. Названные показатели – 5-7 камер – это оптимальный выбор для средней полосы России, включая Петербург. Производители предлагают линейки профиля с внутренними и внешними стенками следующей толщины:

Класс А – 2,8 и 2,5 мм
Класс В – 2,5 и 2 мм
Класс С (или object, объектный, энджин, тендер) – не нормируется

Для жилых помещений рекомендуется использовать только класс А. Изделия класса В имеют меньшую цену и рекомендованы к применению в подъездах, нежилых помещениях. Немалое число специалистов не рекомендует использовать изделия класса С где бы то ни было. Тем не менее, объектный тип находит применение во временных строениях, второстепенных производственных помещениях.

Поливинилхлорид достаточно прочный материал, для условий эксплуатации важны и другие свойства:

не боится солнечного света, морозов, влаги
не разрушается от химических воздействий (моющие средства)
экологически чист, не испускает в воздух не только вредных, но и вообще каких-либо веществ даже при сильном нагревании
не поддерживает горения

Однако даже прочность ПВХ классов А и В не столь велика, чтобы долгое время выдерживать вес таких тяжелых элементов, как стеклопакеты. Поэтому профиль армируют металлом. Важную роль играет форма армирующего металла – без дополнительных пояснений понятно, что П-образный вариант предпочтительнее Г-образного, поскольку обладает большей нагрузочной способностью.

Еще один существенный показатель пластикового профиля – ширина, определяющая возможность установки широких стеклопакетов. Для средней полосы России, Петербурга считается достаточной ширина 70-80 мм, но при желании надежно утеплиться выбирайте северный вариант – 120 мм.
