Хомуты для канализационных труб: виды и технология крепления

Соединение гладких труб

Муфта для соединения Кроме чугунных труб с раструбом, в создании систем трубопроводов используют и гладкие конструкции. Для их соединения применяют различные приспособления. Среди них есть муфты, седелки, крестовины, отводы и т.д. Какое именно использовать – будет зависеть от диаметра трубы и вида соединения.

Наиболее распространенным фитингом является муфта. Она бывает трех основных видов:

Если соединяются трубы одного диаметра, то используется муфта в виде цилиндра. Внутри такого фитинга присутствует резьба.
Для соединения труб с различающимся диаметром, применяется приспособление в виде двух цилиндров. Такая муфта также оснащена внутренней резьбой.
В системе отопления используется футорка. Такая муфта представляет собой все тот же цилиндр, только с резьбой, как на внутренней, так и на внешней поверхности.

Процесс соединения с использованием муфты довольно прост. Для начала нужно разметить их чтобы увидеть насколько каждая труба должна зайти в муфту (необходимо рассчитать так, чтобы концы соединились точно посередине). Затем обе трубы просто вставляются в муфту. Для герметизации можно использовать специальный герметик.

Но трубопровод может проходить под углом или включать в себя разветвления. Для этого служат другие приспособления. Например, соединение чугунных канализационных труб под углом, осуществляется при помощи отводов. Они представляют собой кусок трубы, изогнутый под определенным углом (в 10, 15, 30, 60 и 90 градусов).

Кроме этого, существуют другие приспособления для соединения труб. Например:

Тройник. С его помощью можно соединить сразу три трубы в единую систему. Как правило, такое соединение необходимо в местах разветвления системы канализации.
Крестовина. Конструкция, которая помогает соединить сразу четыре трубы.
Седелка. Такое приспособление позволяет подключать к основной магистрали трубу меньшего диаметра (например, от отдельно стоящего сантехнического устройства).

Все эти приспособления могут иметь на концах раструбы или прямые участки. Для герметизации соединения используются различные герметики или пакля.

Для чего нужна фиксация канализационных труб

Правильная и надежная работа канализационной системы зависит от многих аспектов: правильного выбора и надлежащего качества материалов, безошибочно выполненного монтажа и фиксации трубопровода.

С одной стороны, надежное закрепление канализационного трубопровода к стене помогает облегчить монтаж системы, а с другой, надежно фиксирует трубы и исключает провисание и излишнюю подвижность трубы под влиянием движения стоков

Это особенно важно в местах стыков. Если труба будет ненадежно закреплена, соединения быстро расшатываются и, со временем, теряют герметичность

Запах от нечистот, а также жидкие отходы проникают наружу и серьезно отравляют жизнь людей, находящихся в помещении, где протекает канализационная труба.

Конструкция и предназначение

Пластиковые хомуты для труб — узкие полоски, на одном конце которых закрепляется специальный замок. На поверхности полосы присутствует множество зазубрин, которые предназначены для обжима выбранных деталей, элементов трубопровода.

Предназначение:

фиксация труб, шлангов к вертикальным, горизонтальным поверхностям;
стяжка кабелей, проводов;
соединение отдельных элементов трубопроводов.

Пластиковые хомуты подходят для монтажных работ внутри, снаружи помещений. Изготавливаются крепежные элементы из АБС-пластика, устойчивого к ударам, механическим воздействиям.

Способы крепления труб

Фиксация трубопроводной конструкции к стене выполняется двумя основными способами. Рассмотрим их:

жёсткий;
свободный (плавающий).

Жёсткий вариант фиксации применяют для разных коммуникаций, среди которых:

водопроводы (горячие и холодные);
теплопроводы;
канализационные системы.

Некоторые трубопроводные системы требуют жесткого крепления, чтобы исключить любое движение труб при эксплуатации сети

Особенность жёсткой фиксации труб к стене заключается в том, что коммуникация полностью блокируется. Таким образом, трубопровод лишается возможности перемещаться при тепловом расширении. В этом случае соединительный фитинг играет роль опорного элемента.

Свободный способ фиксации подразумевает использования хомутов или любых других крепёжных элементов, которые монтируются таким образом, чтобы между наружной поверхностью трубы и внутренней поверхностью фиксатора оставалось свободное пространство. Свободное пространство позволяет перемещаться трубе. Для организации отступа от стены используются специальные элементы — кронштейны. Кронштейн — это фиксаторный элемент, используемый при монтаже труб в вертикальной плоскости.

Какой из способов выбрать для монтажа отопительной системы? Монтаж отопительной коммуникации — серьёзное мероприятие, поэтому подбор способа фиксации труб необходимо выбирать с учётом следующих правил:

большую роль при выборе способа фиксации теплотранпортной коммуникации играют температурные перепады. В случае если комната отапливается, то тогда температурных перепадов не стоит опасаться и используется неподвижный (жёсткий) вариант закрепления труб. Отсутствие температурных перепадов исключает возможность перемещения труб вдоль своей оси;

Ещё одним способом, который позволяет не только закрепить, но и спрятать трубы, что позволяет увеличить полезное пространство комнаты, является закрытая прокладка коммуникации. Такой монтаж производится в стенах, где с помощью специального инструмента штробореза, выполняются каналы (штробы) для труб. Прятать трубы в стене или перегородке — не такой распространённый способ, как открытый монтаж. Это связано с тем, что такая работа требует больше финансовых затрат. Ещё одним минусом закрытой прокладки является проблематичность определения поломки и ремонта коммуникации.

Способ фиксации труб подбирается в зависимости от особенностей трубопроводной конструкции, а также от предпочтений хозяев. В случае необходимости для определения способа монтажа можно обратиться за консультацией к специалисту.

Особенности монтажа

Чтобы обеспечить надежное соединение чугунного водопровода с пластиковым при частичной замене, используют один из приведенных ниже способов:

Резиновая прокладка используется, если раструб удалось сохранить в хорошем состоянии и подготовить для соединения.
Пластиковый переходник с резиновым уплотнителем. Если раструб пришлось отрезать по ряду причин (сильная деформация или повреждения), используется данный способ.
Пресс-фитинг представляет собой специальный соединитель, оснащенный раструбом для пластиковой трубы и резьбой для чугунной части водопровода.
Зачеканка льняной подмоткой. До появления силиконовых герметиков такой способ использовался чаще всего, его до сих пор применяют с чугунным водопроводом.
Силиконовый герметик. Если разъем стыка между пластиковой и чугунной трубами не превышает 2 мм, возможно применять герметизацию сантехническим силиконом.
Фланцевое соединение. Используется с применением дополнительных комплектующих и сварочного оборудования.

Важно уделить внимание процессу закрепления труб. Существует два способа — подвижный и неподвижный. Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска

Неподвижное крепление жестко фиксирует трубу, но если есть температурное воздействие, приводящее к стягиванию в местах контакта с креплениями, предпочитается подвеска.

Установка чугунной муфты

Так как соединяться чугунные трубы могут и при помощи специальных муфт, необходимо внимательно отнестись к процессу монтажа. Он включает в себя такие этапы:

Для нанесения уплотнителя по всей окружности муфты и трубы необходимо обеспечить свободный доступ, поэтому подготовительные работы могут занять какое-то время (удаление части стены и т.д.).
Установка трубы в муфту производится до упора, чтобы уплотнитель не попал в систему.
Зачеканивание кабалки обязательно происходит в несколько слоев, а каждый оборот вокруг трубы нужно уплотнять.
После установки уплотнителя стык заливается раствором цемента.

Стыкование металла и пластика

Поскольку нередко происходит частичная замена трубопровода с металлического на пластиковый, и так как соединить чугунную трубу с другим материалом достаточно непросто, необходима стыковка. Ее производят следующими способами:

при сохранении специального раструба вставляется резиновый элемент, который предварительно смазывается герметиком, а уже после в него вставляется пластиковый отрезок;
если конец гладкий, то резиновый манжет надевается на него, а уже сверху крепится пластиковый переходник;
одним из самых надежных способов считается пресс-фитинг или использование специального переходника с раструбом под пластик с одной и резьбой под металл с другой стороны.

Купить сантехнический хомут с резиновым уплотнителем

Сантехнические хомуты – разновидность крепежа, служащая для закрепления труб различного диаметра, расположенных горизонтально и вертикально на несущей поверхности из бетона, штукатурки, керамической плитки, древесины и других материалов. Они полностью обхватывают трубу и поддерживают ее по всей длине, предотвращая ее прогиб, повреждение под собственным весом.

Конструктивно они состоят из двух полукруглых элементов, изготовленных из углеродистой стали с оцинкованным покрытием, дополнительно в комплекте идут винтовые стяжки и гайки. Подобная конструкция максимально упрощает монтаж даже при прокладке трубопроводов в труднодоступных местах, позволит быстро, при необходимости, заменить отдельные элементы, выполнить модернизацию или ремонт системы.

Виды креплений для канализации

Страховочный хомут для заглушки канализации

При проведении сантехнических работ применяют следующие типы крепежных элементов для фиксации сетей канализации:

Обжимные. Ими можно закрепить и сделать обжим в местах соединения трубных отрезков и фитинговых элементов для повышения герметичности состыкованных узлов.
Направляющие. Применяют при позиционировании канализационного трубопровода относительно несущего основания. Это скорее маркеры, чем детали крепления.
Опорные. Нужны для закрепления магистрали на стенке. Подобные фиксирующие детали оборудованы прокладками из резины, компенсирующими вибрацию и линейную деформацию.
Предохранительные. Устанавливают на трудных участках, которые требуют дополнительной фиксации.

Производятся также противопожарные хомуты. Их применяют, если стояк и сам трубопровод выполнены из полимерных материалов. В случае пожара такая муфта предотвратит распространения огня и дыма по магистрали или через отверстие в плите.

Фиксирующие элементы изготавливают из стали и пластика. Оба вида довольно просты и удобны в ходе установки.

Выбирая, какие хомуты приобрести – из пластика либо металла, – обратите внимание на эстетику помещения, где будет располагаться канализационный трубопровод

Это важно, если он проводится открытым способом и не скрыт внутри интерьерных конструкций либо стен. Крепления из ПВХ внешне более привлекательны и малозаметны

Крепления из ПВХ внешне более привлекательны и малозаметны.

Изделия из стали с уплотнителем из резины обладают большей жесткостью, поэтому применяются для закрепления тяжелых магистралей. Установленная в них прокладка обеспечивает мягкую плотную стыковку и защищает трубопровод от преждевременного износа в местах крепления.

Полимерные изделия не подходят, если:

ставятся тяжелые чугунные трубы;
на магистрали устанавливается дополнительное оборудование;
канализационный трубопровод эксплуатируется в условиях вибраций.

Хомут для крепления чугунных канализационных труб должен быть только металлическим. В зависимости от сечения магистрали выбираются разные типы крепежей. Ведь чем больше диаметр, тем тяжелее труба. Для отрезков сечением 50 мм подойдут изделия тяжелой нагрузки, а для 110 мм выбирают хомуты супертяжелой нагрузки. Крепления изготавливают из стальной полосы с нанесенным гальваническим методом цинковым покрытием.

Выбор подходящего крепежа для осуществления надежной фиксации канализационных труб

Для выполнения фиксации инженерных труб к стене или потолку зачастую применяются специальные хомуты, отличающиеся по диаметру. Для гарантии жесткого крепления специально подбирается хомут исключительно под диаметр трубы. А на участках, предполагающих только лишь гарантию сохранения осевого направления системы, применимы хомуты большего диаметра, при необходимости компенсирующие термическую растяжку всей системы, состоящей их пластиковых канализационных труб.

Расстояние между точками крепления канализационных труб устанавливается исключительно исходя из технических характеристик (берутся во внимание диаметр, объем потока и некоторые другие параметры), в строгом соответствии с действующими нормативно-правовыми документами — СНиП стандартами. Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10

Например, чугунные трубы фиксируются посредством хомутов: на каждые 3 м трубы одевается 2 хомута, фиксирующихся с помощью шпилек М8/М10.

Пластиковые трубы фиксируются хомутами или скобами, монтируемыми на горизонтальных поверхностях ровно через каждый 1 м при условии, что диаметр трубы составляет менее 63 мм, 1,5 м — если значение диаметра трубы находится в диапазоне от 63 до 160 мм и 2 м — если данное значение превышает 160 мм.

При этом, при вертикальном креплении скобы или хомуты устанавливаются ровно через каждые 1,5 м (в том случае, если диаметр трубопровода составляет менее 63 мм) и 2 м (если значение превышает 63 мм). В обоих вариантах, длина трубопровода, который не опирается на сплошное основание (в угловых точках и местах подсоединения труб к сантехническому оборудованию), не должна быть более 0,5 м.

Резиновая прокладка фиксирующих хомутов препятствует распространению звука при прохождении сточных вод через несущие конструкции.

Также зачастую используются опорные консоли. С целью фиксации кронштейна стояка стандартного диаметра применим двойной профиль. Подобный способ фиксации широко используется в тех местах, где необходимо обеспечить снижение нагрузки на несущую способность конструкции стены. Как вариант – такая необходимость имеет место в том случае, если требуется выполнить фиксацию канализационной трубы к сэндвич-панели или её ригелям фахверка, ради обеспечения большей жесткости и надежности фиксации.

Современный рынок предлагает самые разные виды кронштейнов, подходящих для крепления инженерных труб, имеющих низкие показатели термического расширения и повышенную устойчивость к воздействию неблагоприятных физических факторов внешней среды. Подобрать крепежный элемент самостоятельно бывает сложно, возможно, стоит обратиться за помощью к профессионалам своего дела.

Работа с полипропиленовыми трубами

По нормативам рекомендуется использовать крепеж скользящего типа. Здесь должна быть соблюдена возможность теплового расширения магистрали, при этом фиксирующий элемент продолжает выполнять свою роль. Соответствуют этому требованию пластиковые клипсы и хомуты.

Рекомендации по проведению монтажных работ выглядят так:

рабочая температура свыше +5 градусов по Цельсию;
диаметр каналов по наружной стенке от 16 до 32 мм;
радиус сгибания трубы менее 8-ми кратного диаметра изделия (выполняется при более +15 градусах по Цельсию);
в местах пересечения каналов устанавливается фиксатор для формирования перекрещивания;
уклон магистрали соблюдается на 0,5 %.

В таблице представлена информация о расстоянии между креплениями полипропиленовых труб в горизонтальном направлении в зависимости от их диаметра и температурного режима эксплуатации. Если нужно выполнить вертикальную установку, то табличные данные умножаются на 1,3.

Диаметр (в мм)	Расстояние при градусах по Цельсию (в см)
20	30	40	50	90	70
PN 10
16	75	70	70	65	65	55
20	80	75	70	70	65	60
25	85	85	85	80	75	70
32	100	95	95	90	85	75
40	110	110	105	100	95	85
50	125	120	115	110	105	90
63	140	135	130	125	120	105
75	155	150	154	135	130	115
90	165	165	155	150	145	125
110	185	180	175	165	160	140
PN 16
16	80	75	75	70	70	60
20	90	80	80	80	70	65
25	95	95	95	90	80	75
32	110	105	105	100	95	80
40	120	120	115	100	105	95
50	135	130	125	120	115	100
63	155	150	145	135	130	115
75	170	165	160	150	145	125
90	180	180	170	165	160	135
110	200	195	190	180	175	165
PN 20
16	90	85	85	80	80	65
20	95	90	85	85	80	70
25	100	100	100	95	90	85
32	120	115	115	110	100	90
40	130	130	125	120	115	100
50	150	160	140	130	125	110
63	170	180	155	150	145	125
75	185	180	175	160	155	140
90	200	200	185	180	175	150
110	220	215	210	195	190	165

Крепеж для армированных полипропиленовых труб STABI PN 20 к стене устанавливается без учета температурного режима.

Диаметр (в мм)	Расстояние (в см)
16	110
20	120
25	140
32	145
40	150
50	155
63	165
75	170
90	190
110	205

Устанавливают фиксаторы также в следующих местах:

поворот или разветвитель – на каждом патрубке;
трубная арматура – с двух сторон;
прямое соединение – между деталями или по бокам с оцентровкой посредством дополнительного кронштейна или иной планки.

Сдвоенное крепление на одном кронштейне Источник fischer24.ru Для устройства водопроводной и отопительной системы из полимерных труб применяются пластиковые клипсы. Для гибких каналов, коммуникаций с высоким давлением можно использовать изделия с дополнительным фиксатором для замыкания кольца. Если выполнить крепление полипропиленовых труб к стене с превышением рекомендуемого расстояния, то со временем произойдет провисание магистрали.

Основные способы монтажа канализационных систем

Перед тем как проложить всю канализационную систему в доме, занимаются укреплением патрубков. Чтобы в дальнейшем избежать неприятных последствий, такой монтаж производят со знанием дела, используя различные способы крепежа:

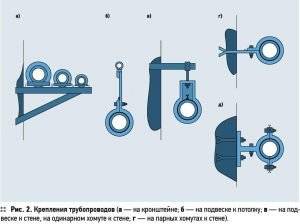

Виды креплений трубопроводов

чтобы избежать деформации патрубков при разводке, используют способ компенсации;
крепеж для канализационных труб с учетом трений скольжения применяют, чтобы исключить отклонение патрубков от осевой линии;
укрепить конструкцию лишними поворотами можно с использованием фитингов, ими же выполняют соединение труб с санитарной техникой;
оптимальный и наиболее популярный вариант – крепление хомутами.

Последний способ создает хорошую фиксацию элементов канализации. Крепеж имеет удобную конструкцию, позволяющую его легко и надежно закреплять на стене – это дюбельное, анкерное или винтовое устройство.

Обычно патрубки входят в комплект трубопроводов, но если возникнет необходимость в приобретении хомутов, то можно выбирать и пластиковые, и металлические

Но при этом следует взять во внимание дизайн помещения, в котором проходит система

Преимущества хомутов для крепления труб

Виды сантехнического хомута

Постоянно изобретаются и внедряются в производство все новые виды крепежных приспособлений. Классифицируют монтажный или сантехнический ремонтный хомут для труб по следующим характеристикам:

По конструкции охватывающего элемента – неразъемные, составные.
По материалу скобы – металлические (оцинковка или нержавейка), пластмассовые.
По конструкции стяжного узла – винтовые червячные, с болтовым соединением, клипсы.
По назначению изделия – обжимные, ремонтные (с уплотнителями для ликвидации протечек) или монтажные (с крепежными элементами).
По ширине хомута – узкие, широкие с толстым профилем, проволочные.
По типу фиксации коммуникаций – жесткая (полная неподвижность соединения) или плавающая, когда разрешается незначительное движение трубы в продольной оси при температурных перепадах.

Винтовой хомут

Обжимное кольцо изделия выполнено из штампованной ленты с насечками или сквозными прорезями. Данный ремонтный сантехнический хомут имеет особенный стяжной механизм червячного типа. При вращении головки винта лента медленно двигается с небольшим шагом, затягивая или ослабляя кольцо вокруг трубы с точно заданным усилием сжатия. Установка крепежа крайне проста, из инструментов слесарю в работе понадобится лишь отвертка с подходящим профилем.

Хомут с ключом

По конструкции приспособление является разновидностью стяжного кольца с механизмом винтового типа. Основное отличие изделия – такие сантехнические хомуты для крепления оснащены ключом с маленькой ручкой в виде «бабочки». Для их установки даже не требуется отвертки, необходимое усилие сжатия можно задать напрямую пальцами руки. Минусы такого выбора – в дешевых хомутах пластиковые «барашки» часто обрываются при закручивании, не выдерживая значительных усилий.

Обжимной хомут

Следующая разновидность крепежа с винтовым механизмом затяжки, обладающая положительными особенностями. Данный сантехнический хомут для труб имеет ленту, которая полностью гладкая со стороны трубопровода, или шлангу. Отсутствие рифления или прорезей на внутренней части кольца разрешает снизить силу напряжения в соединении. Для стягивания кольца применяются винты с простой резьбой. Такое обжимное приспособление служит на участке магистрали намного дольше и надежнее в сравнении с хомутами, имеющими стандартный зажим червячного типа.

Ленточный хомут

Для фиксации труб и шлангов разного диаметра желательно иметь в комплекте несколько типоразмеров крепежей, что не всегда удобно. Альтернативный вариант – ленточный сантехнический хомут для устранения течи и монтажа, который можно изготовить самостоятельно из готовой полосы и металлических зажимов со стяжными замками. Лента поставляется в кассетах по 30 м. Степень затягивания составляет 6-76 мм. Такой безразмерный сантехнический хомут чрезвычайно удобен при работе с габаритными трубами и столбами. Затяжка осуществляется пассатижами, после чего кончик ленты загибается.

Хомут с широкой лентой

В ситуациях, когда к трубе нельзя прикладывать большое удельное давление или требуется установить габаритный уплотнитель для устранения протечек, то узкая полоса металла подходит плохо. Данные задачи помогает решить усиленный ремонтный хомут с лентой шириной до 300 мм и более. Половинки такого приспособления стягиваются болтовым соединением 8-16 мм. Усиленные изделия выдерживают существенные нагрузки, могут использоваться на сантехнических и вентиляционных трассах, системах кондиционирования.

Сантехнический широкий хомут обладает рядом ценных преимуществ:

Усилие зажима распределяется равномернее.
Меньший риск повреждения соединяемых элементов.
Оптимальный поперечный коэффициент жесткости.
Хомуты имеют несколько видов исполнения (многосекционные и односекционные).
Широкий сантехнический хомут обеспечивает улучшенный обхват трубы.

Проволочный хомут

Предназначено такое крепление для подсоединения шлангов с относительно толстыми стенками или спирально-армированных трубопроводов. Затягивается проволочный трубный сантехнический ремонтный хомут в зависимости от конфигурации шпильки стандартным гаечным ключом или подходящей отверткой. Данное приспособление хорошо выдерживает сильную вибрацию и обеспечивает прочную фиксацию. Недостатки проволочного приспособления – при использовании на мягкостенных шлангах высокий риск возникновения морщин и трещин, которые приводят к нарушению целостности соединения.

Правила монтажа канализации

При замене системы канализации к квартире, важно выполнять все работы в соответствии с правилами, поскольку от этого зависит качество и долговечность использования обновленной системы. Эти подходы реализации должны соответствовать следующим требованиям:

Эти подходы реализации должны соответствовать следующим требованиям:

вертикальное падение – не менее 3% (3 см на 1 метр длины);
правильное подобранный диаметр, который рекомендуется увеличивать его, когда на маршруте более трех поворотов.
унитазы не присоединяют к одной линии с другими сантехническими приборами, а подключают непосредственно к стояку;
кронштейны для крепления труб должны допускать их тепловые движения.

Конечно, трубы большего диаметра обеспечивают лучший сток и реже забиваются, но чем они толще, тем труднее их спрятать. Однако стоит увеличить диаметр подхода к раковине с 40 до 50 мм — это не помешает выполнению работ и улучшает сток сточных вод. Если к одному подходу подключено несколько приборов, необходимо учитывать больший поток сточных вод, однако в квартирах и домах обычно нет необходимости использовать подходы диаметром более 70 мм.

В любом случае, прежде чем приступать к работам, необходимо составить четкий и грамотный проект выполнения работ и пригласить опытных специалистов для его реализации. И только в этом случае вы гарантированно сможете выполнить все работы на качественном уровне, сможете не беспокоиться о правильности выбора способа соединения пластиковых и чугунных трубопроводов. А значит, ремонт и замена канализационной системы в доме обеспечат долговечность использования и длительный срок эксплуатации.

Силовой

Силовые или усиленные хомуты эксплуатируются при сильнейшем вибрационном воздействии, высоком давлении и значительными температурными изменениями. Помимо этих технических особенностей, следует сказать, что силовые хомуты производятся из двух марок сталей: углеродистой и нержавеющей.

Усиленный хомут бывает двух видов: одноболтовым и двухболтовым.

Одноболтовый

Одноболтовый силовой хомут применяется, чтобы фиксировать армированные шланги, закреплять трубы, а также в пневматическом и гидравлическом приводе.

Двухболтовый

Такой вид крепежных соединений используется в узкопрофилированных промышленных отраслях, где нужно обеспечить качественную герметизацию соединения.

Плавающее или жесткое крепление

Необходимо понимать,что крепеж для труб, установленный при помощи хомута, может быть жестким, с крепким обхватом трубы, или плавающим. Плавающее крепление выполняется с целью поддержания целостности труб во время их термической деформации. Оба типа крепления могу быть применены к одному и тому же хомутному соединению. Однако существуют и такие хомуты, которые предназначены исключительно для плавающего крепления. Они обычно не укомплектованы затягивающими, зажимающими болтами. Они просто защелкиваются, их монтаж не подразумевает под собой использование профессиональной техники.

Одной из важных составляющих конструкции сантехнического трубного хомута является специальная прокладка, которая располагается между канализационной трубой и охватывающей частью крепления. Главная задача прокладки заключается в нейтрализации шумов, возникающих из-за внутренних нагрузок на трубы и вибрации. Рассмотрев, популярные виды хомутных соединений и особенности их конструкции, обратимся к основным правилам их монтажа.

Цена деталей для крепежа

Стальной хомут широко применяется при обустройстве трубопроводных магистралей, цена на эти устройства является доступной и выглядит так:

№ п/п	Наименование изделия хомут для труб с гайкой	Цена (в рублях)
1	На 1/4 (11-15)	9
2	На 3/8(16-20)	10
3	На 1/2(20-24)	10,50
4	На 3/4 (25-28)	11
5	На 1 (32-38)	12
6	На 1 1/4 (39-46)	13
7	На 1 1/2 (48-53)	14
8	На 2 (59 -66)	15
9	На 3 (87-94)	25
10	На 4 (107-115)	30
11	На 5 (135-143)	55
12	На 6 (162-219)	60
13	На 8 (207-219)	80

В таблице были проставлены цены на оцинкованные виды, а стоимость изделий из нержавейки минимум в два раза выше. Сюда же следует добавить, что цена на данные товары напрямую зависима от изготовителя.

Крепление чугунных канализационных труб при помощи хомута

Соединение гладких труб

Для чего нужна фиксация канализационных труб

Конструкция и предназначение

Способы крепления труб
