Как поставить ремонтный хомут на водопроводную трубу

Холодная сварка

Если вы обратитесь в жилищную контору с заявкой на ремонт свища в трубе, к вам приедет сварщик, включит аппарат и заварит отверстие.

Запечатывание свища в трубе сваркой — быстрый способ устранения протечки, но не всё так гладко. При разогреве металла до температуры плавления нарушается его структура, изменяются физические свойства и химическая устойчивость.

После двух-трёх лет эксплуатации рядом со сварным швом образуется новый свищ, и, возможно, не один. Заделать масштабное повреждение в непосредственной близости от сварного шва уже сложнее. Возможно, придётся поставить несколько хомутов с герметизирующими прокладками, а также использовать для герметизации трубы многослойный «пирог» из сырой резины, резины пористой, резины армированной и тому подобных материалов.

Холодная сварка

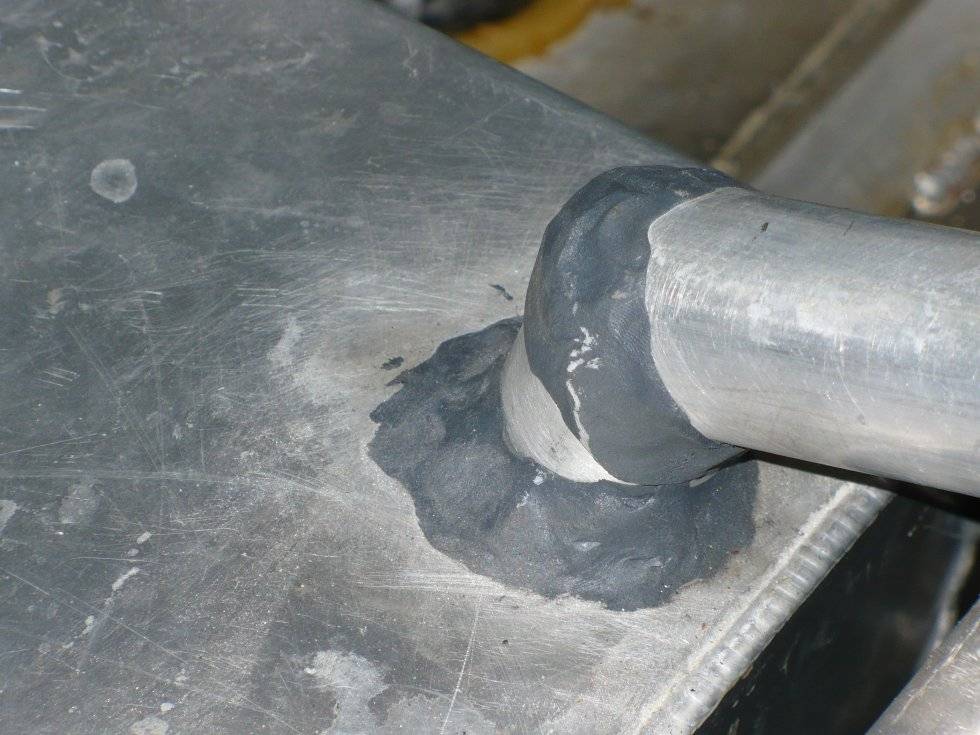

Холодная сварка — товарное наименование бинарных клеящих смесей, приготовляемых с использованием эпоксидных смол, пластификаторов и отвердителей. Различные марки так называемой «холодной сварки» предназначаются для использования в разных условиях. Точное исполнение требований инструкции — залог успешной заделки свищей в трубах, батареях, накопительных ёмкостях и нагревательных приборах.

Некоторые марки клеевых составов предназначены для нанесения на мокрые металлические поверхности. Практика использования холодной сварки для свищей в трубах показывает: зачистка от ржавчины, качественное обезжиривание, а по возможности и просушка металлической поверхности резко повышают эффективность срабатывания клеящей массы.

Гарантировать работоспособность клеевой заплаты, наложенной на водопроводную или отопительную трубу, может только соблюдение рекомендованных параметров. Качественно выполненная холодная сварка выдерживает давление в десятки атмосфер, то есть не допускает возобновления протечки даже после гидроудара.

Подводя итоги…

Рассмотрев несколько способов ремонта свищей в трубах холодного и горячего водоснабжения собственными силами, мы готовы рекомендовать:

• установку бандажей;
• установку хомутов, снабжённых мягкими резиновыми прокладками;
• забивку в отверстия деревянных пробок-чопиков;
• использование пластичных клеевых составов на эпоксидной основе.

Ремонт повреждений большой площади, а также заделка свищей в ёмкостях большого объёма производится иными методами — наложением двусторонных пластырей, навариванием заплат, врезкой новых труб, помещением в ёмкость водонепроницаемых вкладышей. Попытки использовать промышленные методы устранения протечек неисполнимы в домашних условиях!

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Ремонт водопроводных и канализационных систем из чугуна

В жилых домах чугун повсеместно используют в стояках, часто утечки возникают в местах раструбного соединения с пластиковыми отводами. Давление в стояке практически отсутствует, так что его ремонт состоит в простой герметизации дефектного места.

Для проведения этих работ подходят технологии, используемые при герметизации стальных магистралей и некоторые другие способы.

Цементная обвязка

Если под рукой нет эластичного бинта, можно воспользоваться обычным марлевым в сочетании с цементным раствором, проводя следующие операции:

1. Размешивают цемент с водой до получения сметанообразной массы.
2. Опускают медицинский бинт в раствор и пропитывают его цементным составом.
3. Обматывают дефектный участок несколько раз по спирали в 3 — 4 слоя.
4. Трубопроводом можно пользоваться после высыхания состава спустя сутки.

Зачеканка

Методика используется для закрытия трещин и свищей в чугунных трубах и заключается во вбивании свинцовых заклепок в щелевые полости. Являясь мягким веществом, свинец надежно закрывает и герметизирует дефектный участок, когда полый отсек заполнен.

Рис. 9 Способ заделки протечек чугунных труб

Набивка

Часто утечки возникают в раструбных стыках чугунных элементов, для их заделки используют набивку из волокнистых материалов, пропитанных битумом, работа проводится в следующем порядке:

1. Извлекают старую набивку с помощью острых предметов, освобождая пространство для укладки ремонтных компонентов.
2. Пропитанный битумом джутовый или пеньковый канат (веревку) плотно заталкивают в образовавшуюся щель по всему периметру, оставляя сверху расстояние около 10 мм.
3. Закрывают набивку цементным раствором, замазывая им свободное пространство.

Чопики

Чопик относится к способам ремонтирования чугунных и стальных труб советских времен, для заделки дыр используют деревянные заглушки из твердых пород дерева. Основное преимущество — закрытие свища, через который поступает вода под давлением и под рукой нет стандартных заводских приспособлений, в течение нескольких минут.

При его использовании деревянный колышек затачивают под любым углом и слегка вбивают в отверстие, после воздействия влаги древесина расширяется и плотно закрывает свищ. В стальных линиях советской эпохи чопики выстаивали по 5 лет, при появлении протечек в результате расширения дыр их просто вбивали поглубже.

Рис. 10 Метод ремонтных работ с использованием чопиков

Способы и материалы при ремонте стальных труб в системах отопления

Помимо ремонтных хомутов, существует довольно большое разнообразие способов ремонта поврежденных металлических труб, включающих в себя различные методы наложения заплаток и механического крепежа, которые могут быть использованы на криволинейных участках, непригодных для применения бандажей.

Рис. 5 Метод устранения протечки в сгоне медицинским жгутом

Металлический резьбовой болт или саморез

При небольшом диаметре свища на криволинейных участках магистрали или в батареях отопления используется при ремонте резьбовой металлический крепеж, с усилием вкрученный в отверстие. Для получения наиболее надежного соединения поступают следующим образом:

1. Просверливают в трубе отверстие под резьбу чуть больше размеров свища, обычно оно меньше на 0,5 — 1 мм. стандартного диаметра (4, 5, 6 мм. и так далее).
2. Нарезают метчиком резьбовой профиль под болт выбранного размера.
3. Обрезают болт с таким расчетом, чтобы его головка опиралась на край дыры при установке, после чего ставят на него резиновую прокладку и вкручивают в отверстие.

Холодная сварка

Холодная сварка является популярным компонентом для закупорки различного вида отверстий, ее композицией, проникающей внутрь изделия, заделывают водопроводы из разных материалов для подачи холодной и горячей воды.

При использовании холодной сварки поступают следующим образом:

1. Обязательно перекрывают воду – при смачивании материал обладает низкой адгезией к металлу и под давлением будет выталкиваться из отверстия.
2. Размешивают в резиновых перчатках небольшое количество вещества и наносят на дефектный участок сверху.
3. По истечении минимум 10 минут сварка полимеризуется и изделие готово к использованию, материал способен выдерживать давление около 20 атмосфер и температуру до 260 С.

Рис. 6 Заделка свища холодной сваркой

Резиновый бинт

Отремонтировать поврежденный стальной трубопровод можно с использованием резинового бинта, который вырезает из перчатки, велосипедной камеры или используют готовое аптечное изделие.

При его применении поступают следующим образом:

1. Обматывает поврежденный участок по спирали с запасом снизу вверх и возвращаются на середину свища.
2. Эластичный бинт не выдерживает большого давления, поэтому точку месторасположения дыры укрепляют намоткой металлической проволоки или хомутом.

Рис. 7 Дефектный участок трубопровода, обмотанный изолирующим материалом

Эпоксидная смола

Эпоксидная двухкомпонентная смола — популярный в быту материал, пригодный для ремонта любого вида водопроводов, порядок ее использования выглядит следующим образом:

1. Перекрывают воду, защищают наждачной бумагой или острыми предметами обрабатываемое место от ржавчины, краски и затем обезжиривают.
2. Размешивают небольшое количество смолы в отношении компонентов 1 к 10 и готовят медицинский бинт.
3. Наносят эпоксидную смолу на поверхность с запасом по длине и наматывают матерчатый бинт по спирали, после чего намазывают следующий слой с последующей обмоткой бинтом.

Правила успешной установки хомутов на трубы: ключевые моменты

Есть несколько важных моментов, которые стоит учитывать при монтаже хомутов на трубы. Соблюдая правила установки, вы сможете обеспечить надежную герметизацию и избежать повторной утечки.

1. Выбор хомутов.

Хомуты не должны быть металлическими, поскольку материал поддается коррозии и может стать причиной появления трещин на самих трубах. Вы должны убедиться, что покупаете хомуты антикоррозийные, чтобы не повредить трубы.

Стальные хомуты чаще всего встречаются в продаже. Их можно использовать с целью защиты от коррозии. В этом случае хомуты применяются для размещения разнородных металлов на расстоянии. При выборе хомутов убедитесь, что его материал предназначен для монтажа с антикоррозийной защитой.

1. Контроль над рабочим процессом.

В процессе монтажа нужно убедиться, что труба зафиксирована не слишком свободно или туго. Незакрепленная труба прогнется, что приведет к износу или поломке. Рекомендуемое расстояние между трубой и зажимом часто зависит от веса водопроводной трубы. Еще один важный момент — способность трубопроводов расширяться и сжиматься при нагревании или охлаждении. Узнайте у производителя предельные значения нагрузки. Работайте по инструкции и не превышайте эти показатели.

1. Затягивание болтов в хомутах.

В процессе монтажа вы можете столкнуться с неудобствами, из-за которых трудно будет подвесить трубопровод. Чтобы избежать выхода из строя фитингов, нужно контролировать точность при затяжке гаек на болтах. Не должно быть слишком туго. С другой стороны, ослабленная фиксация может привести к разъединению при вибрации трубы. Для удобства и точности можно воспользоваться онлайн-калькулятором крутящего момента силы. Перед затягиванием зажимов стоит еще раз проверить.

Подбор хомута для выполнения ремонтных работ

При подборе хомута для ремонта труб водоснабжения особое внимание рекомендуется уделить следующим факторам:

• виду устройства;
• материалу, из которого оно изготовлено;
• размерам хомута.

Подбор вида хомута

В специализированных магазинах можно приобрести ремонтные хомуты следующих видов:

односторонний хомут, изготовленный в виде буквы U. С обеих сторон имеются специальные отверстия для крепления устройства к трубе. Хомут односторонний подходит для ремонта труб небольшого диаметра. В остальных случаях устройство не применяется;

Устройство для ремонта труб малого диаметра

двухсторонний хомут. Устройство является универсальным и может быть использовано для устранения течи на любых видах труб. В состав двухстороннего хомута входят две одинаковые u-образные половинки, которые соединяются между собой болтами;

Универсальное ремонтное устройство для различных трубопроводов

трехсоставной хомут. Устройство, состоящее из трех одинаковых частей, скрепляемых между собой болтами; используется для ремонта труб большого диаметра (в большинстве случаев предназначено для промышленных трубопроводов).

Устройство для ремонта труб большого диаметра

Для ремонта бытовых трубопроводов чаще всего используются двухсторонние хомуты, обеспечивающие максимальный уровень герметизации протечки.

Выбор материала

Для производства ремонтных хомутов используются такие материалы, как:

• сталь. Стальные хомуты не имеют антикоррозийного покрытия. Поэтому после установки устройства требуется дополнительная защитная обработка;
• из чугуна. Устройства рекомендуется устанавливать исключительно на трубы, изготовленные из этого же материала;

Устройство для устранения течи чугунных труб

• из оцинкованной стали. В отличие от обычного стального хомута устройство, изготовленное из оцинкованной стали, не требует дополнительной обработки, поэтому используется чаще всего;
• из нержавейки. Материал, также как и оцинкованная сталь, широко используется для изготовления хомутов и отличается прочностью и долговечностью.

Выбор материала, из которого изготовлен хомут, необходимо производить в зависимости от размеров протечки и вида труб.

Подбор хомута по размерам

При выборе ремонтного хомута предварительно рекомендуется определить:

1. диаметр труб. Чтобы получить прочное соединение устройства и трубы, внутренний диаметр хомута должен максимально соответствовать диаметру трубы. Хомут меньшего размера невозможно закрепить, а хомут большего диаметра не будет плотно прилегать к поврежденному участку, что приведет к нарушению герметичности;
2. габаритные размеры хомута подбираются на основании следующих параметров:
   • длина устройства (на рисунке обозначена LE) не может быть меньше диаметра (d);
3. по длине хомут подбирается таким образом, чтобы длина поврежденного участка (LS) увеличивалась минимум на 75 мм с каждой стороны (LU);
4. высота места протечки (øS) не должна быть более 20% от диаметра устройства.

Схема определения оптимальных размеров хомута

Как сделать и поставить хомут на трубу

Если у вас остался кусок отлива из оцинкованной жести после установки окон, а в гараже валяются старые камеры, то сделать хомут можно и самому.Для этого вам понадобятся следующие

Материалы:

1. Кусок оцинкованной жести толщиной 0.5-1 мм.
2. Кусок резины толщиной 1.5-3 мм, как правило этот кусок вырезается из старой автомобильной камеры, но можно использовать любую резину.
3. 2 или 3 болта М6 или М8 или М10 с шайбами и гайками, гравера не обязательны

Инструменты:

1. Ножницы по металлу, или электролобзик с пилочкой по металлу, или болгарка с отрезным кругом по металлу.
2. Дрель со сверлом М7 или М9 (М10) или М12.
3. Плоскогубцы или тиски.
4. Молоток.
5. Гаечные ключи.

Принцип действия хомута следующий:

1. Резина плотно прижимается к дефекту на трубе и не позволяет воде вытекать из трубы, чем более неровная поверхность трубы, тем толще должна быть резина.
2. Чтобы плотно удерживать резину на трубе нужна жесть — это каркас хомута, чем более неровная поверхность трубы и чем плотнее резина, тем толще должна быть жесть.
3. Болты плотно стягивают жестяной каркас и обеспечивают необходимую плотность примыкания резины к трубе. Чем более неровная поверхность трубы, чем плотнее резина, и чем толще жесть, тем больше диаметр болтов. Чем толще и мягче резина, тем длиннее понадобятся болты.

Хомут выглядит так:

Последовательность изготовления хомута следующая:

1. Определить диаметр трубы с помощью штангенциркуля (или уголком и линейкой при больших диаметрах трубы).
2. Вырезать жестяной каркас хомута шириной 4-8 см и длиной равной длине окружности трубы + 3-4 см на ушки. Чем больше диаметр трубы тем шире делается хомут. Длина окружности трубы равна диаметру, умноженному на число П = 3.14. Разметку можно производить маркером, детским фломастером и даже острой отверткой если нет специальной чертилки .
3. Разметить и просверлить отверстия для крепящих болтов на ушках, чем точнее вы это сделаете, тем проще будет поставить хомут. Если вы будете использовать широкие шайбы, то отверстия можно сверлить на 2-3 мм больше чем диаметр болтов, это упростит установку хомута. Для хомутов шириной больше 6 см желательно сверлить отверстия под 3 болта.
4. Разметить ушки и отогнуть их на 90 о. зажав кусок жести в тиски, или при помощи плоскогубцев.
5. Обогнуть жесть вокруг трубы, на которую вы будете одевать хомут, так чтобы ушки соединились и просверленные отверстия совпали. При необходимости жесть обстучать молотком, но обычно это не требуется.
6. Вырезать резиновую прокладку шириной равной ширине хомута и длиной равной длине окружности трубы — 0.5-1 см.
7. Вставить резиновую прокладку в хомут.

Последовательность установки хомута следующая:

1. Развести ушки хомута так, чтобы хомут можно было одеть на трубу.
2. Одеть хомут на трубу так, чтобы резиновая прокладка хорошо перекрывала дефект трубы. В идеале дефект трубы должен находиться в центре резиновой прокладки. Если вы все сделали правильно, то между ушками останется расстояние 1 — 3 см. При стягивании болтами оно уменьшится
3. Вставить болты с шайбами и гаечными ключами или ключом и плоскогубцами затянуть болты так, чтобы максимально прижать резиновую прокладку к трубе.

Практически всегда хомуты ставятся на протекающую трубу без перекрытия подачи воды или сточных вод, поэтому оценить качество установки хомута вы сможете сразу. Вытрите насухо хомут и трубу и подождите 5-10 минут, если вода из под хомута не сочится, значит все нормально.

Хомут может стоять годами и даже десятилетиями, но все же лучше трубу, особенно водопроводную или отопительную, заварить.

Если при установке хомута вы использовали слишком длинные болты и они своим точащим видом раздражают вас или вашу жену, их можно обрезать ножовкой по металлу или болгаркой.

Более простой хомут делается из полоски резины велокамеры и куска медной проволоки. Резина с натяжением наматывается на трубу в месте повреждения трубы. Первым оборотом закрепляется резины. Намотка производится обязательно внахлёст . Конец резины закрепляется /фиксируется/ обмоткой проволокой также с натяжением. Такой хомут на трубе отопления служит лет 5 без проблем.

2 или 3 болта М6 или М8 или М10 с шайбами и гайками, гравера не обязательны

Примечание: Возможно ваш комментарий, особенно если он касается расчета конструкций, так и не появится в общем списке. Почему, достаточно подробно объясняется в статье Записаться на прием к доктору (ссылка в шапке сайта).

Можно ли изготовить хомуты самостоятельно?

Если у вас нет возможности купить хомут нужного диаметра, конфигурации, при желании его можно изготовить самостоятельно. Для этого необходимо:

• подобрать материал толщиной не более 1 мм;
• измерить диаметр трубы. Прибавить по 3 сантиметра с каждой стороны, которые понадобятся для крепления;
• отрезаем антикоррозийный материал, разделяем его на две ровные части;
• сгибаем заготовки будущих хомутов относительно вашей трубы;
• с помощью пассатижей делаем изгибы для создания крепежной части хомутов. Проделываем отверстия;
• крепим уплотняющую резиновую прокладку. Ее толщина может быть в пределах 3 мм;
• монтируем хомут на трубу с соблюдением всех правил.

Выбрать хомут или изготовить его самостоятельно – решать вам. Чтобы определиться с подходящим материалом и типом крепежа хомутов, определите место монтажа, удобство работы с хомутом, необходимый диаметр и расстояние, обеспечивающие надлежащую опору для всей трубы.

Особенности применения

Для начала определимся с тем, какова инструкция применения врезных хомутов. Большинство современных водопроводов собрана с применением полиэтиленовых труб. Так, необходимость применения классической сварки отсутствует и для врезки возможно обойтись особым хомутом.

В итоге проведения монтажных работ с применением аналогичных аксессуаров возможно добиться оптимальной прочности соединения отвода и магистрали.

Обратите внимание! Ремонтные хомуты для водопроводных труб используются тогда, в то время, когда отсутствует возможность перекрыть подачу транспортируемой среды и приходится работать под давлением. Уровень качества проведения монтажных работ зависит не только от навыков и практического опыта монтажника, но и от правильности подбора устройств, предназначенных с целью проведения врезки

Уровень качества проведения монтажных работ зависит не только от навыков и практического опыта монтажника, но и от правильности подбора устройств, предназначенных с целью проведения врезки.

Рассмотрим основные категории хомутов переставленных на рынке.

Ассортимент наиболее востребованных хомутов

Исходя из изюминок конфигурации трубопровода и в соответствии с типом используемых при его сборке материалов, подбираются те либо иные категории врезных хомутов.

Рассмотрим ассортимент модификаций, представленный на рынке:

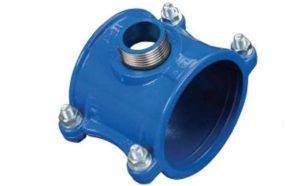

Хомут-обойма употребляется для присоединения к водопроводной магистрали находящейся не под давлением. Конструкция устройства представляет собой две детали, одна из которых оснащена отводом с внутренней резьбой. Установка аксессуара на магистраль и монтаж проводится при помощи болтов. На рынке представлены модификации обоймы, изготовленные из пластика либо из металла.

• Хомут седлового типа употребляется для врезки в асбестоцементные, железные и пластиковые трубопроводы. В отличие от «обоймы», устройство складывается из одной основной детали – «седла», которое фиксируется на трубе посредством гибкого затяжного кронштейна. Большинство таких устройств изготавливается из металла. Седловые хомуты универсальны, поскольку смогут употребляться для присоединения к магистрали и под давлением и без давления.
• Засверловочный хомут намерено создан для врезки в трубопроводы, эксплуатируемые под большим давлением.

Устройство представляет собой сборный модуль, оснащённый особыми насадками и поворотными разъемами. Устройство для того чтобы типа возможно установлено на пластиковых, чугунных и стальных трубопроводах.

Принципиально важно: Для монтажа засверловочных хомутов нужно особое оборудование. Электросварный хомут-седелка рекомендован только для врезки в пластиковые трубопроводы

Конструкция устройства включает такие компоненты как фреза для сверления полимерных поверхностей и нагревательная спираль

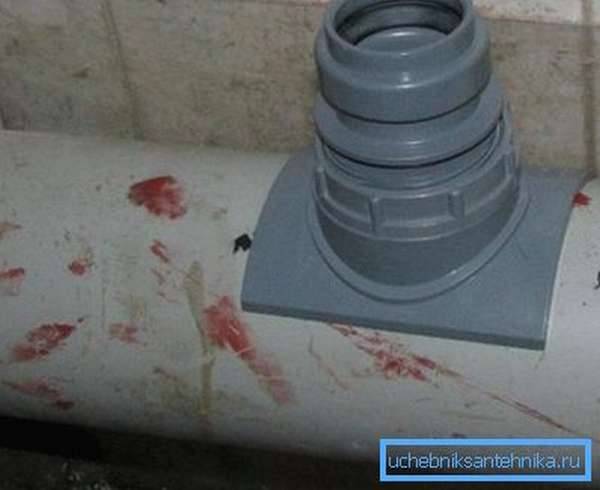

Электросварный хомут-седелка рекомендован только для врезки в пластиковые трубопроводы. Конструкция устройства включает такие компоненты как фреза для сверления полимерных поверхностей и нагревательная спираль.

Особенности врезки в полиэтиленовые трубы

Полиэтилен пластичный материал, а потому врезка отводов в магистраль может выполняться несколькими методами с применением несложного в применении оборудования. За счет относительной простоты монтажных работ цена готового результата мала.

Рассмотрим наиболее популярные и востребованные методы проведения врезки. Монтаж при помощи бурения отверстия подходящего диаметра коронкой либо сверлом с последующей установкой отвода.

Какие проблемы решают хомуты

Среди наиболее распространенных ситуаций, когда приемлема установка аварийного хомута для труб, можно назвать:

Стяжные хомуты для труб широко используются для ремонта трубопроводов благодаря их многочисленным положительным качествам.

В частности, такие детали характеризуются такими качествами:

• Многофункциональность. Перечень труб, с которыми целесообразно использовать хомуты, довольно обширен. К тому же, данный элемент служит не только для устранения повреждений, но и в качестве фиксатора трубы к опоре.
• Экономичность и удобство установки. Установить на трубу хомут, чтобы ее отремонтировать, сможет каждый начинающий сантехник. Эта процедура не займет много времени, а для фиксации понадобятся лишь гайки и шуруп.
• Сопротивляемость высоким температурам, например, в системе отопления или горячего водоснабжения.
• Возможность монтажа с разными осями.
• Долговечность. Если ремонтный хомут был подобран и установлен правильно, то без капитального ремонта такой водопровод может прослужить еще примерно 5 лет.
• Локальный характер использования. То есть, деталь позволяет устранить брешь в трубе, не перекрывая подачу воды всем потребителям на линии.
• Универсальность. Хомуты могут применяться для труб с самыми разными диаметрами.

Критерии выбора хомута для трубы

Хомуты для труб представляют собой круглые или полукруглые кронштейны. Некоторые модели могут иметь пружинный зажим или систему с выступом, которые при правильном выборе плотно прилегают к трубопроводу, кабелям или трубам.

Есть два типа фиксации – болтами с помощью кронштейна или напрямую. За счет этого труба должна надежно фиксироваться, независимо от типа поверхности – штукатурка, дерево, плитка.

Между собой хомуты отличаются диаметром и материалом. Большинство производителей выпускают детали из меди и стали, встречаются также латунь, хром, пластик. Способов крепления несколько – с одним, двумя или даже тремя болтами, с зажимом и т.д.

Хомуты для труб бывают анкерной или направляющей конфигурации. Вы самостоятельно определяете плотность прилегания трубы к детали, исходя из нужного уровня фиксации. В некоторых соединениях нужно оставлять пространство для движения – теплового или механического.

Есть несколько характеристик, которые отличают хомуты между собой

Обратите внимание на следующие критерии:

• гибкость. Определяет удобство монтажа хомутов. Встречаются модели с двойной резьбой для гибкого крепления к кронштейнам, швеллере и штанге;
• универсальность и используемые материалы;
• прочность. Некоторые модели могут быть оснащены выдвижной втулкой, которая предотвращает гальваническую коррозию;
• защита от вибраций. Используются специальные резиновые прокладки, обеспечивающие изоляцию даже во время постоянных вибраций;
• совместимость с другими материалами;
• экологичность.

Что такое хомут?

Хомут в строительстве — это ленточное приспособление замкнутой формы, используемое для соединения, крепления, ремонта труб и кабелей различного назначения.

Приведу для ярких примера применения хомутов совершенно разного типа.

Пример 1. Хомут для крепления канализационных труб к стене и конструкциям. Данный опорный хомут (он на фото) выполнен из стали с резиновой прокладкой.

Чтобы прикрепить канализационную трубу к стене, например канализационный стояк, хомут разбирается, стягивается на трубе и крепиться к стене или кронштейну шпилькой. Одним концом шпилька вворачивается в гайку закреплённую на хомуте, вторым концом шпилька вворачивается в стену через дюбель или закрепляется на кронштейне.

В результате хомуты прочно удерживает трубы стояка, а шпильки крепят всю конструкцию стояка.

Пример 2. Хомуты совершенно другого типа. Это стягивающие хомуты из пластика. Правильное название хомут-стяжка или кабельная стяжка.

Они позволяют без особых усилий прикрепить кабель к любой несущей конструкции, лотку, коробу. Замок такого хомута позволяет затянуть его закрепить в затянутом положении. Кроме крепления кабелей используется для удержания звукоизоляции на канализационных трубах.

Примечательно, если вам нужен длинный хомут-стяжка можно через замки соединить два, три хомута в одно приспособление.

Эти два простых примера использования хомутов показывают их значимость в монтажных работах.

Подробности

Осуществление подсоединения к городскому вoдoпрoвoду магистрального типа, который имеет крупный диаметр, без специальных приборов должного учета —  находится под строжайшем запретом!

Теперь рассмотрим все виды хомутов подробнее. Чтобы понимать какой именно пригодится лично вам, необходимо разобраться в их особенностях.

1. «Чугунная седелка»

Выглядит и значится как: хомут-обойма и располагается по окружности  трубы. Применяется в тех случаях, когда необходимо подсоединиться к трубопроводу водоподающей магистральной линии, которая не находится под давлением.

1. «Засверловочный хомут»

Хомут для врезки в водопровод под давлением.

Выглядит хомут как: сборный модуль, который оснащен специальными поворотными разъемами и насадками.

Монтаж: осуществляется на чугунных, стальных, а так же, полимерных водо- снабжающих магистралях.

1. «Электросварный тип»

Выглядит как:

седло для трубы водопровода;

— фреза, которая нужна для рассверливания полученных отверстий;

— запорная деталь, включающая отвод;

— нагревательная спираль.

Монтаж: исключительно пластиковая система.

1. Простой «хомут-сиделка».

Состоит из:

— «седло» (является основным элементом);

— прижимной эластичный кронштейн;

— резиновый уплотнитель

При производстве таких хомутов, зачастую используется: металл.

Монтаж: врезка осуществляется в полимерные, металлические или асбестоцементные магистрали.

Когда без хомутов не обойтись?

Прежде чем рассказать вам все тонкости монтажа хомутов, давайте разберемся, в каких ситуациях это необходимо и в чем заключается главная функция хомутов. Хомуты предназначены для изоляции и фиксации труб в нужном положении. Хомуты представляют собой металлические опоры для зажима труб. Они состоят из двух изогнутых кусков стали, которые могут образовывать часть внешней окружности трубы. Когда же между собой стальные пластины закреплены болтами на противоположных концах металлических скоб, они полностью охватывают трубу.

С помощью хомутов можно не только устранять утечки воды, но и соединять отдельные сегменты для дополнительной герметизации. Ключевые проблемы, которые можно решить с помощью хомутов:

• воздействие коррозии на стенки труб, что приводит к появлению свищей;
• образование трещин, из-за чего пропускает воду из труб. Такая проблема возникает по причине ошибок при монтаже или установки некачественных труб;
• изгибы на трубах, как следствие нарушения правил монтажа;
• недостаточная герметизация соединений между трубами, что становится причиной течи. Такой вариант возможен при нарушениях монтажа или износе уплотнителя.

Муфта ремонтная на 300

Ремонтный хомут для труб на 300 применяют для ремонтных мероприятий на трубопроводах большого диаметра. Данное устройство превосходно справляется с такими проблемами, как:

• Образование трещин, проходящих продольно (с возможным отклонением на 5 градусов).
• Появление габаритного свища на стальной и чугунной магистрали.

Посредством ремонтных приспособлений на 300 можно выполнить соединение стальных и чугунных магистралей с полиэтиленовыми. Деталь на 300 позволяет произвести устранение протечки без отсечения всей системы.

На данных муфтах используют прокладки из сертифицированной пищевой резины. И использование на устройствах случайных материалов исключено полностью. Поэтому такие товары отличаются высоким показателем экологической безвредности.

Устройство на 300 — это надежное и качественное приспособление, потому, что изготовлено из высококачественного сырья. К этим всем преимуществам следует добавить его доступную стоимость.

Как устранить течь в металлических трубах

Свищ в металлической трубе с горячей водой можно быстро заделать следующими способами.

Вариант 1. Медицинский бинт и раствор цемента. Его разрезают на куски, промачивают в предварительно подготовленном цементном растворе. На зону протечки эти бинты наматывают, образуя сооружение похожее на кокон.

В заключении образовавшуюся конструкцию тоже покрывают раствором из цемента. Высыхает это приблизительно один день.

Вариант 2. Куски резины. Резина режется на полоски. Каждая из них должна быть немного длиннее, чем окружность трубы.

Далее полоски плотно натягиваются, обворачивая “аварийную” зону, и фиксируются хомутами. Данным методом можно заделать небольшой свищ даже на поврежденной секции радиатора отопления.

Вариант 3. Пищевая соль и бинт. Как правило, такой метод используют для заделки протечки под давлением в муфтах, угольниках и т.д. Протекающая зона обматывается бинтом вперемешку с солью.

При растворении соль фиксирует микропротечку. Если сравнить этот метод заделки под давлением, то сразу стоит отметить, что он не такой надежный, как два первые.

Вариант 4. Бандаж. Этот способ можно использовать для труб под давлением. Бандаж относят к самым старым и проверенным вариантам. Небольшой автомобильный хомут можно применить для свища с объемом до 0, 005 см.

Для хомута вырезается полоска из резины, на пару миллиметров шире его. Длина полоски должна быть на один сантиметр короче, чем окружность трубопровода. Хомут одевается на трубопровод, а под него подставляют прокладку из резины.

Вся эта конструкция обязана полностью прикрыть свищ. Далее хомут затягивают. При этих мероприятиях поверхность на месте коррозии надобно зачистить.

голоса

Рейтинг статьи

Изготовление хомута

Если по каким-либо причинам приобретение хомута в специализированном магазине невозможно, вопрос можно решить с помощью самостоятельного изготовления элемента.

Для этого следует проделать следующее:Необходимо взять полоску оцинкованной жести необходимой ширины и толщиной около 1 мм.С помощью гибкой рулетки измеряется окружность трубы и к этому показателю прибавляется по 3–4 см с каждой стороны полосы, необходимых для изготовления ушек для крепления.Полоса полученной ранее длины отрезается от листа и разделяется на две части (можно сделать цельный хомут из одной полоски).Заготовки загибаются до необходимой формы. Работу можно проводить как непосредственно на месте, так и используя отрезок трубы такого же диаметра в качестве макета.С каждой стороны полученных полуколец с помощью пассатижей отгибаются ушки, необходимые для крепления. В них сверлятся отверстия.В качестве уплотнителя можно использовать простую резину толщиной от 3 мм.Полученный хомут и уплотнитель монтируются на место аналогично заводскому варианту.Стоит отметить, что такой вариант при правильном и качественном изготовлении и монтаже мало будет отличаться от заводского аналога, а потому с успехом может быть использован для установки, например, на водопроводную трубу.Иногда разновидность хомута может использоваться для уплотнения соединения труб, используемых в садово-огородных работах.

Например, использование систем полива разной сложности невозможно без плотного соединения элементов. Такие хомуты в целом аналогичны по конструкции упомянутым выше деталям, но лишены уплотняющего элемента.Относительно того, сколько стоит водопроводный хомут, следует сказать, что цена может довольно сильно отличаться в зависимости от сложности конструкции, материала изготовления, производителя и многих других факторов.Как видно из изложенного, установка хомута на водопроводную трубуне является слишком сложной для самостоятельного осуществления задачей

Важно понимать, что это временная мера, которая не является панацеей, но в качестве меры оперативного решения проблемы вполне пригодна

Нюансы эксплуатации

Перед установкой рекомендуется смазать винтовые соединения машинным или силиконовым маслом. Это не только поможет легче закрутить винты, но и предотвратит дальнейшую коррозию. Только учтите, что индустриальное масло разъедает некоторые сорта резины.

При монтаже всегда соизмеряйте прикладываемую силу и размеры крепежа. Кроме того, пружинный хомут при сжатии может соскочить и улететь в сторону. Будьте внимательны.

Следите, чтобы на рабочую поверхность не попала грязь или пыль. Она не только поцарапает трубу, но и может привести к преждевременной коррозии.

Периодически подтягивайте винтовые соединения, особенно если труба работает с вибрацией. Если работа инструмента затруднена, купите хомут с барашком вместо винта. Для его затяжки инструмент не требуется.

Не допускайте загрязнения винтов пылью. Это не только продлит срок эксплуатации, но и обеспечит возможность повторного использования хомута после снятия. Хомут в хорошем состоянии без признаков коррозии рассчитан минимум на 50 циклов «монтаж-демонтаж».

И всегда соблюдайте технику безопасности. А также не экономьте на крепеже, ведь чаще всего труба выходит из строя именно в местах соединений.

Обзор полезных инструментов для работы с хомутами из Китая в видео ниже.
