Характеристики и свойства пенополистирола в вопросах и ответах

Как выбрать

Для облегчения выбора подходящей марки пенополистирола рекомендуется обратить внимание на следующие критерии

Производители

Для создания надёжной теплозащиты рекомендуется отдавать предпочтение известным торговым маркам, выпускающим утеплитель, который соответствует требованиям и заявленным характеристикам. Изготовить качественный материал возможно только при наличии современного оборудования и соблюдения технологического процесса. Среди компаний, заслуживающих доверие, выделяются:

• Техноплекс;
• KNAUF;
• URSA;
• ПЕНОПЛЭКС;
• ТехноНИКОЛЬ;
• Элит-Пласт.

Основной аргумент в пользу продукции того или иного производителя – наличие сертификата качества и экологичности сырья, используемого для изготовления пенополистирола.

Длина, ширина, толщина

Производители выпускают стандартные и нестандартные размеры плит. Листы имеют разную длину, толщину и ширину. Предопределяющим параметром при выборе утеплителя является толщина. Она варьируется от 20 до 100 мм. Определиться с покупкой поможет чёткое понимание, для каких целей приобретается утеплитель – внешних или внутренних работ, на пол или кровлю.

Стандартные листы имеют длину и ширину 1000, 2000 мм. По спецзаказу производитель раскраивает плиты по индивидуальным параметрам. В продаже встречаются листы:

• 1200х600 мм;
• 500х500 мм;
• 900х500 мм;
• 1000х1000 мм;
• 1000х500 мм.

Внутренние или наружные работы

Пенополистирол не производится отдельно для внутренних и наружных работ. Утеплитель выбирают с учётом марки, толщины и плотности листа.

Место применения	Толщина плиты, мм
Первый этаж (для пола)	от 50
Второй этаж (для пола)	20-30
Дополнительная звукоизоляция на полу	40
Для внутренней обшивки стен	20-30
Для наружной обшивки стен	50-150

Размеры листов

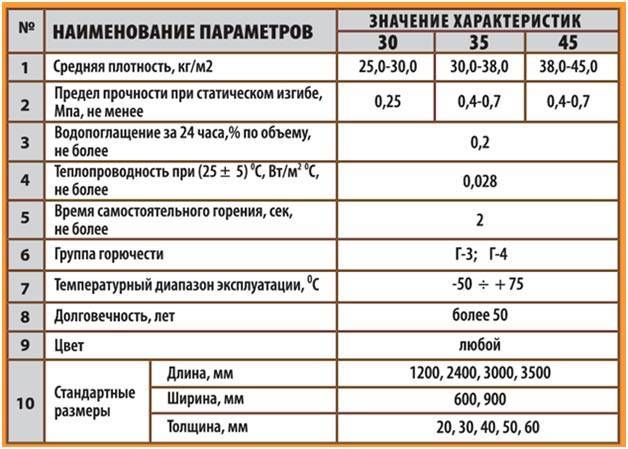

Пенополистирол экструдированного типа выпускается в плитах следующих параметров:

• диапазон ширины – 500-600 мм;
• диапазон длины – 1200-2400 мм;
• диапазон толщины – 20-150 мм.

По желанию клиента листы могут нарезаться разных размеров.

О свойствах пенополистирола – подробно и доступно

О теплопроводности

Пенополистирол представляет собой не что иное, как множество пузырьков воздуха, заключенных в тоненькие оболочки из полистирола. При этом соотношение таково: два процента полистирола, остальные девяносто восемь – воздух.

В результате получается некое подобие твердой пены, отсюда и название – пенополистирол. Воздух герметично запаян внутри пузырьков, благодаря чему материал отлично удерживает тепло. Ведь известно, что воздушная прослойка, находящаяся без движения – великолепный теплоизолятор.

По сравнению с минеральной ватой коэффициент теплопроводности у данного материала ниже. Он может иметь значение от 0,028 до 0,034 ватта на метр на Кельвин. Чем плотнее пенополистирол, тем больше значение его коэффициента теплопроводности. Так, для экструдированного пенополистирола, имеющего плотность 45 килограммов на кубометр, этот параметр составляет 0,03 ватта на метр на Кельвин. При этом имеется в виду, что окружающая температура не выше +75% С и не ниже -50 С.

О паропроницаемости и поглощении влаги

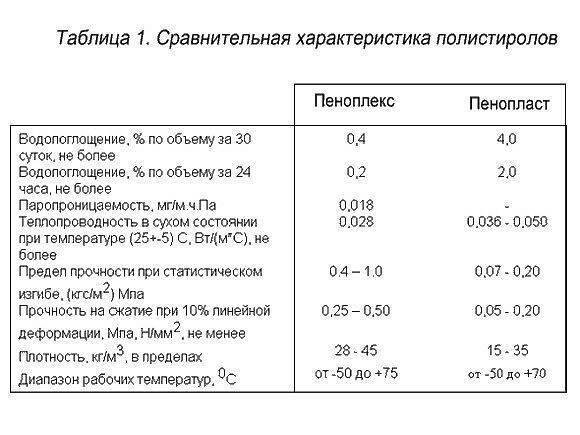

Экструдированный пенополистирол имеет нулевую паропроницаемость. А характеристики вспененного пенополистирола, который изготавливается особым образом, иные. Его паропроницаемость варьируется от 0,019 до 0,015 килограмма на метр-час-Паскаль. Это кажется странным, так как, по идее, подобный материал с пенной структурой пар пропускать не способен.

Ответ прост – формовка вспененного пенополистирола производится путем разрезания большого блока на плиты необходимой толщины. Вот и проникает пар через разрезанные вспененные шарики, забираясь внутрь воздушных ячеек. Экструдированный пенополистирол, как правило, не режут, плиты выходят из экструдера уже с заданной толщиной и гладкой поверхностью. Поэтому для проникновения пара этот материал недоступен.

Что касается впитывания влаги, то если погрузить лист вспененного пенополистирола в воду, он впитает ее до 4 процентов. Плотный пенополистирол, изготовленный методом экструзии, останется практически сухим. Он вберет в себя воды в десять раз меньше – всего лишь 0,4 процента.

О прочности

Тут пальма первенства принадлежит экструдированному пенополистиролу, у которого связь между молекулами весьма крепкая. По прочности статического изгиба (от 0,4 до 1 килограмма на квадратный сантиметр) он заметно превосходит рядовой вспененный пенополистирол (его прочность лежит в пределах от 0,02 до 0,2 килограмма на квадратный сантиметр). Поэтому в последнее время вспененного пенополистирола, вырабатывается всё меньше, так как он менее востребован. Метод экструзии позволяет получить более современный материал для изоляции, прочный и влагостойкий.

Чего боится пенополистирол

Пенополистирол никак не реагирует на такие вещества, как сода, мыло и минеральные удобрения. Он не взаимодействует с битумом, цементом и гипсом, известью и асфальтовыми эмульсиями. Нипочем ему и грунтовые воды. А вот скипидар с ацетоном, некоторые марки лаков, а также олифа способны не только повредить, но и полностью растворить этот материал. Растворяется пенополистирол и в большинстве продуктов, получаемых путем перегонки нефти, а также в некоторых спиртах.

Вот только не любит пенопоплистирол (ни вспененный, ни экструдированный) прямых солнечных лучей. Они его разрушают – при постоянном ультрафиолетовом облучении материал становится сначала менее упругим, теряя прочность. После этого дело разрушения довершают снег, дождь и ветер.

О способности поглощать звуки

Если надо спастись от излишнего шума, пенополистирол стопроцентно не поможет. Ударный шум он несколько приглушить в состоянии, но лишь при условии, что будет проложен достаточно толстым слоем. А вот воздушные шумы, волны которых распространяются по воздуху, пенополистиролу не по зубам. Таковы особенности конструкции и свойства пенополистирола – жестко расположенные ячейки с воздухом внутри оказываются полностью изолированными. Так что для звуковых волн, летящих по воздуху, надо ставить преграды из других материалов.

О биологической устойчивости

Как выяснилось, плесень на пенополистироле жить не способна. Это подтверждено американскими учеными, которые в 2004 году провели ряд лабораторных исследований. Данные работы были заказаны фирмами-производителями пенополистирола из США. Результат их полностью удовлетворил.

Пенополистирол: низвержение мифа

В данной статье подвергается сомнению массовый рекламный материал о замечательных свойствах пенополистирола, его долговечности, пожарной и экологической безопасности. К сожалению, бездоказательная и широковещательная реклама свойств пенополистирола никак не подтверждается научными исследованиями, результатами анализа и испытаний. В предлагаемом материале обобщены исследования учёных одного из самых применяемых при теплоизоляции зданий теплоизоляционных материалов — пенополистирола.

Производители пенополистирола и те, кто способствует его широкому применению, хотят, чтобы потребитель не знал, что с пенополистиролом со временем происходят непоправимые вещи. Их не заботит состояние наружного утепления зданий после окончания гарантийного срока.

Авторами исследования вопрос ставится в следующей плоскости: если использование пенополистирола в жилищном строительстве представляет опасность, целесообразно разработать меры защиты от этой опасности.

Рецензия на статью Баталина Б.С. и Евсеева Л.Д. «Эксплуатационные свойства пенополистирола вызывают опасения».

Рецензируемая статья Баталина Б.С. И Евсеева Л.Д. представляет интерес для широкого круга строителей и научных работников. Пенополистирол как теплоизоляционный материал получил в последние годы наибольшее распространение и широко применяется в практике строительства. Авторы статьи провели глубокие исследования свойств пенополистирола и обобщили большое количество работ, выполненных другими учёными в этой области. Они не оспаривают достоинств пенополистирола как высокоэффективного теплоизоляционного материала. В то же время авторы статьи дают жёсткую и справедливую оценку его отрицательным свойствам, к которым следует отнести недолговечность, пожароопасность и экологическую опасность. Рецензент, имея личный опыт в области долговечности строительных материалов, согласен с такой оценкой авторов. В разное время в НИИ строительной физики работали многие специалисты по долговечности строительных материалов и конструкций которые также отмечали, что долговечность этого материала и других теплоизоляционных материалов, как правило, не превышает 30 лет.

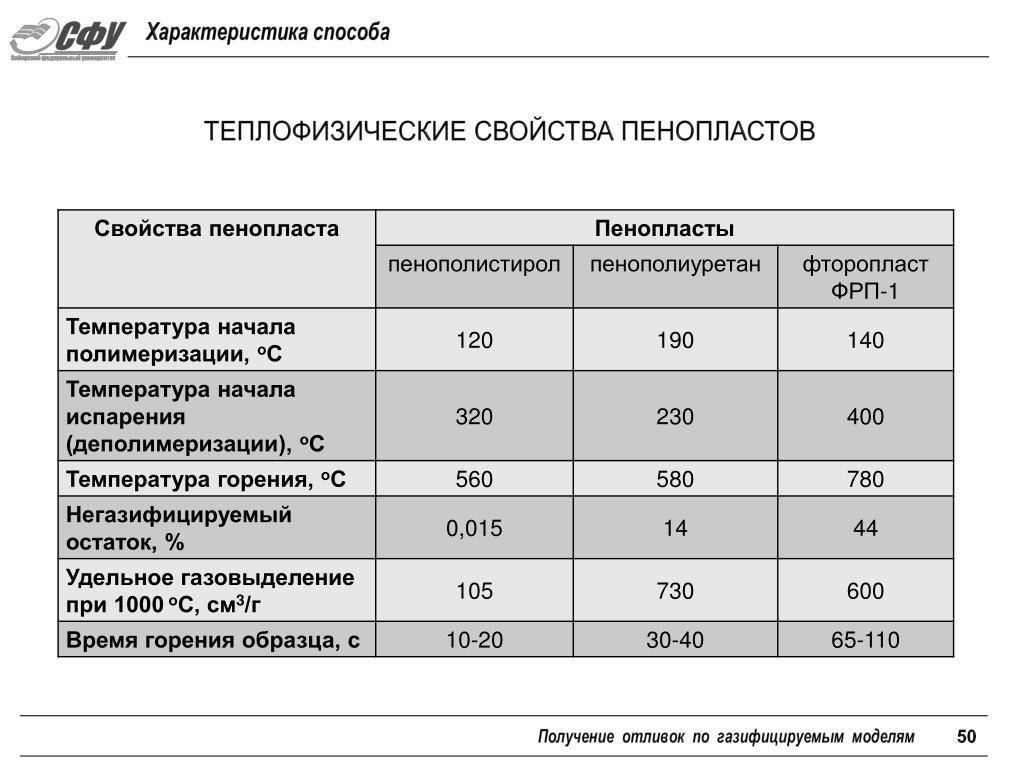

Бесспорным является следующий факт: при горении пенополистирол выделяет вредные для человека вещества, которые приводят к смертельному исходу.

По мнению рецензента, авторы статьи проделали большую и плодотворную работу. Статью следует публиковать в открытой печати.

Зав. лабораторией теплофизики и строительной климатологии НИИСФ д.т.н., проф. В.К. Савин

Работы по теплоизоляции зданий в стране с холодным климатом довольно затратны. В кризис все пытаются сэкономить, использовать более дешевые материалы, особенно если речь идет о возведении социального жилья. Печально известный пожар в пермском клубе «Хромая Лошадь» унес жизни 155 человек во многом благодаря именно пенополистиролу — аналогу утеплителя из минеральной ваты. Причиной гибели большинства людей стало отравление продуктами горения. Как выяснилось, звукоизолирующим материалом в клубе были пенополистироловые (пенопластовые) плиты. Изначально пенополистирол использовался как упаковочный материал, потом кто-то придумал применять его в качестве утеплителя для жилых помещений…

Борис Семенович БАТАЛИН, эксперт Центра независимых судебных экспертиз РЭФ «ТЕХЭКО», доктор технических наук, профессор кафедры строительных материалов и специальных технологий Пермского государственного технического университета, действительный член МАНЭБ и РАЕ и Лев Давидович ЕВСЕЕВ, доктор технических наук, член Экспертного совета по тепло-звукоизоляционным материалам при Администрации Президента РФ, председатель Комиссии по энергосбережению в строительстве Российского общества инженеров строительства (Самарское отделение), член Комитета РСПП по техническому регулированию, стандартизации и оценке соответствия, советник РААСН, Почетный строитель в своем исследовании подвергают сомнению широко рекламируемые свойства пенополистирольных утеплителей.

Характеристики

Сложно найти человека, который на бытовом уровне не сталкивался бы с пенопластом: легкими листами белого цвета из вспененного беспрессовым способом стиропора (другое название — полистирол).

Впервые материал получен в средине ХХ века фирмой «BASF» путем полимеризации стиропора с одновременным введением в расплавленную смесь пенообразующего вещества. В результате получился материал на 98% состоящий из воздушных камер, образованных тонкими стенками полистирола.

Газ, как известно, передает тепло только конвекционным способом, чего нет в ячейках пенопласта. А по стенкам камер передача тепла незначительная из-за их малой толщины. Поэтому полученный компанией «BASF» материал оказался прекрасным утеплителем.

Для идентификации видов пенопласта используются наборы из букв и цифр. Маркировка выглядит следующим образом: ПСБ-С-25 Ф, где ПСБ показывает, что это беспрессовый полистирол, С — самозатухающий, 25 — плотность в кг/м3, Ф — фасадный. Вместо буквы «Ф» или рядом с ней могут стоять:

• А — правильная геометрическая форма с ровной кромкой;
• В — кромка с L-образным срезом;
• Р — листы нарезались горячей струной;
• Н — можно использовать для наружных работ.

Пенопласт с нанесенной маркировкой.

В процессе производства можно добиваться разной плотности пенопласта с разными показателями механической прочности, жесткости, стойкости к различным видам воздействия. В зависимости от величины массы материала на единицу объема (кг/м3), выделены следующие марки утеплителя: ПСБ-15, ПСБ-25, ПСБ-35. Иногда в продаже можно встретить ПСБ-50. Но он используется в основном для устройства несъемной опалубки при монолитном строительстве.

Имея разную плотность, пенопласт обладает разными физико-техническими показателями. Для наглядности основные характеристики сведены в таблицу 1.

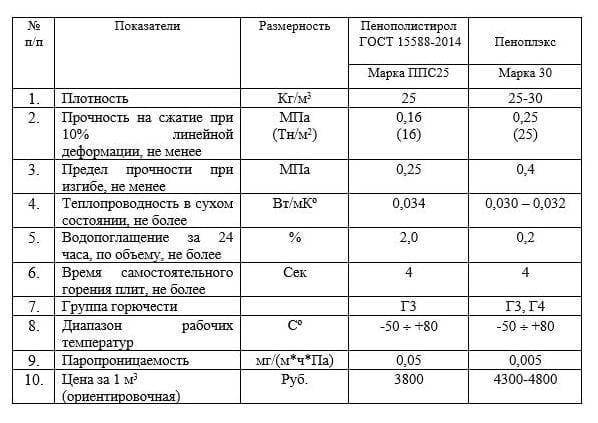

Таблица 1. Основные показатели марок пенопласта.

Марка пенопласта / Показатели	ПСБ-С-15	ПСБ-С-25	ПСБ-С-35
Теплопроводность, Вт/(м×°К)	0.043	0.039	0.037
Плотность, кг/м3	8,0-15,0	15,0-25,0	25,0-35,0
Прочность на сжатие, мПа	0,04-0,05	0,08-0,10	0.16
Устойчивость на изгиб, мПа	0,06-0,07	0.18	0.25
Класс горючести	Г3	Г3	Г3
Коэффициент паропроницаемости, мг/(м*ч*Па)	0.05	0.05	0.05
Время самозатухания после контакта с открытым пламенем, сек	4	1	1
Водопоглощение при погружении в воду на 24 часа, %	4	3	2

По толщине производители предлагают листы от 10 до 100 мм с шагом в 10 мм. При необходимости есть возможность на любом производстве получить утеплитель пенопласт толщиной до 500 мм при одинаковой цене за 1 м3. Наиболее популярная среди покупателей толщина в 40 и 50 мм.

Объясняется это тем, что пенопластовая плита толщиной в 5 см имеет такие же теплосберегающие свойства, как древесина толщиной в 27 см, кирпичная кладка в 75 см, бетонная стена толщиной 150 см. Этого достаточно для утепления жилья в средней полосе России. Для районов Крайнего Севера нужен более толстый утеплитель — 10 см.

По длине и ширине приняты два стандарта: 500 х 1000 и 1000 х 1000. Иногда можно встретить размер 1000 х 2000.

Виды пенополистирола. Химический состав

В зависимости от технологии изготовления, пенополистирол (ППС) подразделяется на несколько видов:

1. Беспрессовый. Обозначается аббревиатурами EPS (зарубежного производства) или ПСБ (отечественный). Это «обычный» пенополистирол, наиболее часто применяемый для утепления стен. Модифицированный ППС обозначается ПСБ-С, он обладает меньшей пожароопасностью.
2. Экструзионный (экструдированный). Обозначается аббревиатурой XPS (ЭППС), имеет высокую прочность на сжатие. Применяется для утепления подошвы «шведской» фундаментной плиты, закладывается под бетонные полы или цементно-песчаные стяжки и т.д.
3. Прессовый (например, ПС-1 или ПС-4).
4. Автоклавный (включая автоклавно-экструзионный).

Последние два вида широкого распространения не получили. С точки зрения химии ППС состоит из вспененного полистирола. В свою очередь полистирол получают из стирола (химическая формула С8Н8), относящегося по ГОСТ 12.1.007-76 к 3-му классу опасности (умеренно опасный). Характерно, что в зависимости от технологии переработки исходного сырья (стирола), получаемые полистиролы могут быть безопасны – из них делают стаканчики для йогуртов, пищевую посуду и т.п.

Плюсы и минусы

У пенопласта есть как сильные стороны, так и слабые. Плюсы очевидны:

• низкая теплопроводность — 0,037-0,041 Вт/(м·K), сравнимая с минеральной ватой, что позволяет эффективно утеплять конструкции здания из кирпича, бетона, керамзитобетона, газосиликатных блоков и т.д.;
• способность сохранять эксплуатационные свойства в большом диапазоне температур: от -50oС до +75oС (если отсутствует контакт с открытым пламенем, начинает разрушаться при +160oС);
• низкая стоимость — относится к бюджетному виду материалов;
• простой монтаж — нет необходимости монтировать обрешетку, так как фиксируется клеевым способом;
• не требует опыта работы и специальных инструментов при проведении термоизоляции;
• малый удельный вес — не создает нагрузку на конструктивные элементы здания;
• не служит базой для размножения плесени и грибка;
• проявляет инертность к компонентам цементно-песчаного раствора, гипсу, слабым кислотам.

Минусы также есть, но на них потребители мало обращают внимания. Среди недостатков:

горючесть — класс Г3 (нормально горючие). Здесь необходимо уточнение: производители утверждают, что утеплитель самозатухающий из-за специальных добавок — антипиренов, о чем говорит маркировка буквой «С» (см. фото выше). Однако такое свойство во время опытов демонстрирует только продукция известных брендов: «Nova Chemicals», «BASF», «Polimeri Europa» и «Styrochem». Российские производители также вводят в состав антипирены, но эффекта самозатухания не получают: продукция прекрасно горит;

Горят пенопласт с облицовкой.

• выделение ядовитых веществ во время горения (синильная кислота, фосген, бромистый водород и др.) в результате чего человек во время пожара быстро теряет сознание и погибает;
• переход в текучую фазу в процессе горения — растекается по полу, увеличивая площадь пожара;
• выделение вредного для здоровья стирола при повышении температуры свыше +30oС;

• малый срок эксплуатации — 5-7 лет, в течение которых сохраняются первоначальные значения теплопроводности, хотя производители утверждают обратное, говоря о 30 годах и более. Лабораторные испытания, в ходе которых из стены извлекли плиту пенопласта, прослужившую 9 лет, показали, что из-за деструктивных процессов (появления раковин, полостей, увеличения плотности и уменьшения объема) коэффициент теплопроводности увеличился практически в 8 раз;
• усиливает (резонирует) внутриквартирные шумы. Здесь также нужны пояснения, так как на просторах интернета, в том числе и в Википедии, утверждается, что пенопласт имеет хорошие звукоизоляционные свойства. Но это миф. Утеплитель имеет закрытую ячеистую структуру и легкий вес. Поэтому не может отражать звуковые волны — нет массы и поглощать шумы — материал не пропускает воздух. Наоборот, высокая жесткость плиты и малая масса ведут к возникновению резонанса в районе 500 Гц, т.е. в самом центре бытовых шумов;
• неустойчивость к большинству растворителей красок — мгновенно плавится;
• интенсивно стареет под ультрафиолетовым излучением (солнечными лучами), о чем усиленно замалчивается производителями и продавцами;
• отсутствие паропроницаемости, хотя во всех справочниках приводятся цифровые значения, опровергающие данное утверждение. Проблема решается или правильным выбором толщины материала, что требует сложных расчетов, или устройством вентилируемого фасада и кровли;
• низкая механическая прочность — легко повреждается в процессе транспортировки, монтажа и эксплуатации.

Пенопласт пострадал от падения ветки.

Особо следует выделить взаимоотношение утеплителя с мышами — если они в доме завелись, то в первую очередь вред будет нанесен пенопласту.

Мыши постарались.

Полистирольный пенопласт – что это такое, его состав, виды, марки и ГОСТы

Стоит отметить, что пенопласт – это целый класс материалов, которые представляют собой газонаполненные (вспененные ячеистые) пластмассы, своей структурой напоминающие застывшую пену. За счет того, что основной внутренний объем этих материалов (пенопластов) занимает их наполнитель (газ), у них:

• плотность значительно меньше, чем у исходного сырья (полимера, использованного для изготовления) – пенопласты относятся к сверхлегким материалам;
• высокие тепло- и звукоизоляционные свойства;
• и другие полезные качества.

При строительстве и ремонте обычно используется пенополистирольный пенопласт

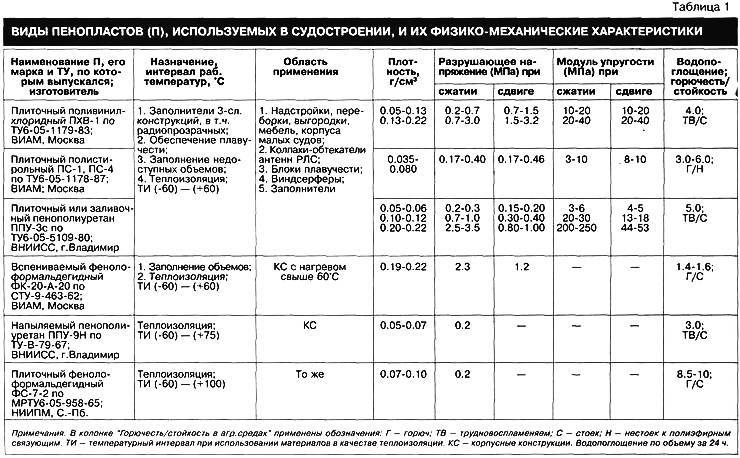

В настоящее время пенопласты производят практически из всех известных наиболее широко используемых полимеров (пластмасс). Самыми распространенными и востребованными материалами этого класса являются следующие виды пенопластов: поливинилхлоридные, фенол-формальдегидные, карбамидно-формальдегидные, полиуретановые и полистирольные.

Исходным сырьем для изготовления пенополистирола чаще всего служит полистирол. Также нередко используют его производные и/или сополимеры стирола с некоторыми другими мономерами. В качестве вспенивающих газов для производства пенополистирола используют какой-нибудь из природных углеводородных либо специальные газообразователи. В пожаростойких вариантах полистирольного пенопласта гранулы полистирола могут быть заполнены углекислым газом. Существует также технология изготовления вакуумного пенополистерола, не содержащего вообще никакого газа. Кроме того, в современных полистирольных пенопластах могут содержаться пластификаторы, красители, графит и/или различные другие наполнители. А в состав пожаростойких (с классом горючести Г1) входят еще и антипирены – компоненты, содержащие комплекс веществ, совместное использование которых приводит к сильному устойчивому замедлению горения.

В настоящее время существует и используется несколько технологий изготовления пенополистирола. Соответственно, и производят его несколько основных видов. Но независимо от технологии производства любые тип и марка этого материала выпускаются чаще всего в виде прямоугольных плит и всегда лишь только на 2–5 % состоят непосредственно из самого полистирола. Остальные 95–98 % объема изделия занимают главным образом газ (или вакуум) и другие добавки и наполнители. Это, а также характеристики исходно сырья и определяют основные свойства пенопласта из полистирола (тепло- и звукоизоляционные, водопоглощение, паропроницаемость и другие), которые у всех его типов и марок можно считать примерно одинаковыми.

Пенопласт любой марки выпускают обычно в форме прямоугольных плит, независимо от технологии производства

Основные используемые в быту, строительной и других областях виды и марки выпускаемого в настоящее время пенополистирола и стандарты на них:

• Беспрессовый. То есть производимый беспрессовым способом. Марки:
  • ПСБ и ПСБ-С – изготовляются по ГОСТ 15588-86;
  • ППС – по ГОСТ 15588-2014;
  • ППС – по ГОСТ Р 56148-2014, который создан на основе европейского стандарта ЕН 13163:2009 и модифицирован относительно него исходя из национальных особенностей стандартизации и потребностей экономики, то есть является его аналогом;
  • ЕРS – по ЕН 13163:2009;
  • ППТ – по СТБ 1437-2004 (Республика Беларусь);
  • другие зарубежные.
• Экструзионный. Изготовляется с использованием экструдерного оборудования. Марки:
  • ХРS – по ГОСТ 32310-2012, который создан на основе европейского стандарта ЕН 13164:2008 и модифицирован относительно него исходя из национальных особенностей стандартизации и потребностей экономики, то есть является его аналогом;
  • Пеноплэкс (ТУ 5767-006-56925804-2007), Экстрол (ТУ 5767-003-77909577-2012 и ТУ 2244-007-77909577-2013), Техноплэкс (ТУ 2244-047-17925162-2006), STYROFOAM (ТУ 2244-001-42809359-03), Стирэкс (ТУ 5767-001-20901892-2015) и другие – каждая из этих марок изготовляется по своему индивидуальному стандарту технических условий (ТУ), разработанному на предприятии, начавшем ее производство;
  • ХРS – по ЕН 13164:2008;
  • другие зарубежные.
• Прессованный. Марки:
  • ПС – по ТУ 2244-461-05761784-01;
  • другие отечественные и зарубежные.

Структура и состав пенопласта

Пенопласт – это особый вид материала, который представляет из себя вспененную пластмассу.

Это материал белого цвета. Структура его состоит на 98% из воздуха и на 2% из полистирола.

Приготавливают его по особой технологии, которая включает в себя вспенивание полистирольных гранул. На следующем этапе, образовавшиеся гранулы обдаются горячим паром. Эти стадии повторяются несколько раз, и в итоге получается пористый, легкий материал. Полученную массу высушивают. Образуются гранулки 5-15 мм.

Гранулы прессуются на специальном станке в нужный размер плиты и обдаются горячим паром, для финишной обработки.

В результате образуются плиты, состоящие из миллиарда шариков, очень легкие и в тоже же время крепкие.

Плюсы и минусы

К плюсам материала относятся все его свойства, которые подробно описаны в этой статье выше. Он не пропускает тепло и звук, является влагостойким материалом, устойчив ко многим химическим и биологическим компонентам. Но, как и все, что используется в строительстве, у данного вида пенопласта есть также свои минусы:

• Стирол — основной компонент материала, может выделять вредные химические вещества. Поначалу они безвредны для человека, но, накапливаясь с годами, начинают повышать температуру в помещение (особенно, в сильную жару). Это сказывается на самочувствии жителей утепленного дома.
• Может впитывать воду, хотя и в очень маленьких количествах. Скапливаясь годами, влага может постепенно разрушать материал.
• Механическая прочность этого вида пенопласта невысока, поэтому при использовании его для укладки фундамента, к примеру, требуется дополнительная защита в виде специальных щитов.
• При пожаре в продуктах сгорания содержится много ядовитых веществ. Но тут надо помнить, что этот пенопласт горит только при прямом контакте с огнем, если его нет, что очаг возгорания потухает самостоятельно.

Если знать все характеристики этого вида пластмассы, правильно применять ее в тех сферах, где это действительно оправдано, она принесет пользу и на «отлично» справиться с возложенными на нее задачами.

Не стоит забывать о возможных негативных последствиях использования данного материала, поэтому при принятии конечного решения всегда надо тщательно взвесить все «за» и «против».

Заключение

Хотя пенополистирол, как выяснилось, горючий материал и выделяет при сильном нагревании вредные вещества, он остается одним из самых востребованных теплоизоляторов. Ведь как утеплитель, пенополистирол имеет массу преимуществ: он самый дешевый, легко режется обычным ножом, почти не впитывает влагу и хорошо держит тепло. Не зря четыре европейских здания из пяти имеют именно пенополистирольное утепление фасада. Причем как жилые дома, так и офисы, и производственные помещения.

Правда, говорить о длительных исследованиях данного материала пока рано – еще и полвека не прошло с начала его использования. Поэтому те, кто говорят о сроке службы пенополистирола более 80 лет, могут подтвердить свои слова только испытаниями в лабораторных условиях. Но им стопроцентно верить не стоит – ведь для того, чтобы получить нужные результаты, можно особые образцы в лабораторию отправить.

Самое главное при эксплуатации пенополистирола во внешней среде – надежно укрыть его от солнечных лучей и атмосферных воздействий. Для этого надо использовать штукатурную смесь, в состав которой входит цемент. Покрытие следует накладывать плотно, не должно остаться ни одного просвета. Иначе крохотный солнечный лучик может со временем полностью разрушить теплоизоляцию.

А вот внутри пенополистирол для утепления применять не стоит, что бы ни утверждали производители. Пусть себе говорят, но ведь в случае пожара их рядом не окажется, а вот продукты горения могут причинить огромный вред, унося здоровье, а порой даже жизни людей. Примером может быть всем известная трагедия в клубе Хромая лошадь, где большинство посетителей просто задохнулись продуктами горения данного утеплителя.

Источники

• https://www.tproekt.com/penopolistirol-i-penoplast-v-chem-raznitsa/
• https://ZnatokTepla.ru/utepliteli/penoplast-ili-penopolistirol-chto-luchshe-chto-teplee-chem-otlichayutsya.html
• https://StrojDvor.ru/otoplenie/raznica-mezhdu-penoplastom-i-penopolistirolom/
• https://pechiexpert.ru/penoplast-ili-penopolistirol-01/
• https://roof-super-master.ru/articles/materialy/penopolistirol-chto-eto-takoe-prostymi-slovami/
• https://srbu.ru/stroitelnye-materialy/73-penopolistirol-kharakteristiki-uteplitelya.html

От: admin

Эта тема закрыта для публикации ответов.
