GSM модуль для котлов отопления: назначение и функции, требования к установке

«Телеметрика» — знакомое слово

Да-да, мы уже писали об этой компании и двух ее интересных продуктах, которые позволяют бюджетно реализовать удаленный контроль за своим жилищем и электроприборами. В частности, речь о GSM-сигнализации ОПЕРА-GSM и GSM-розетке Телеметрика Т4. В совокупности на их основе вполне можно построить недорогую систему «Умного дома» с электронной охраной, температурным контролем в помещениях и функцией моментального оповещения на мобильный телефон о каких-то нештатных ситуациях.

Сегодня же поговорим об относительно бюджетной GSM-системе управления отоплением (по крайней мере, на фоне решений от производителей котлов), называемой GSM-Термометром.

Устройство оборудования

Прибор, представляющий огромную пользу для системы отопления, устроенной в загородном доме или даже, например, на даче, состоит из следующих элементов:

основной части, которая представляет собой контроллер, имеющий GSM модуль сотовой связи с местом для установки SIM-карты;
переносной антенны, с помощью которой усиливается сигнал и обеспечивается практически непрерывная связь даже в достаточно отдаленных от крупных населенных пунктов и, соответственно, от вышек сотовой связи районах;
блока питания и перезаряжаемого аккумулятора (как правило, литий-ионного). Причем последний необходим уже не для управления, а только для обеспечения связи при пропадании электроснабжения, так как сам котел при этом останавливается;
выносных термодатчиков (количество которых в стандартной комплектации обычно не превышает 2, но иногда возможен заказ дополнительных) для контроля параметров системы отопления;
других дополнительных устройств, среди которых могут быть и электродвигатели, и реле, и даже микрофоны для подачи звуковых сигналов.

GSM для газового котла: что собой представляет система

GSM – специальная система, включающая в себя приборы дистанционного контроля через мобильный телефон, планшет или компьютер. Модель крепится непосредственно к автоматике котла. Сигнал принимает SIM-карта, устанавливаемая в специальный разъем.

В настройках GSM для газовых котлов можно указывать несколько телефонных номеров, с которых прибор будет получать указания. Все команды приходят в форме SMS-сообщений, которые расшифрованы в инструкции, прилагающейся к модулю.

Важно! GSM-модуль можно приобрести отдельно, если у вас уже установлено оборудование без дистанционного управления.В систему такой работы входят:

радиомодуль;
микропроцессор;
датчики, срабатывающие на перегрев котла, заливание, скачки давления, появление и распространение угарного газа и прочие аварийные ситуации.

Знаете ли вы? GSM-модули, или системы удаленного управления отопительными приборами являются основной частью системы «умный дом».

Как выбрать

GSM модуль для котлов отопления стоит выбирать, исходя из его основных и дополнительных функций, а также техпараметров:

Что касается управления, регулировка выполняется при помощи кнопок на сенсорной панели и команд по смс, которые отправляются со смартфона. Программаторы зарекомендовавших себя компаний управляются особым программным обеспечением

Фирмы Viessmann (Висман) и Buderus (Будерус) выпускают программы на системы Android (Андроид) и iOS (Айфон), которые дают возможность получать мгновенный удалённый доступ к обогревательному агрегату.
Стоит обратить внимание при покупке на стандартный комплект устройства. Исходя из выбранной модели, GSM может иметь автоматический контроль уровня газа, выносной комнатный термодатчик.
Посмотрите на количество каналов настройки

Именно данный показатель влияет на количество включенных датчиков температуры и другого оборудования. Обычные модели имеют два канала, один из которых применяется при присоединении выносного регулятора — удалённого управления котлом на газу по модулю. Второй используется для отправки сигнала посредством смс.
Теперь о микропроцессоре. Модели подешевле содержат всего пару элементарных функций и рабочих режимов. Приборы подороже содержат встроенный регулятор управления на неделю.
Такое дистанционное управление котлом отопления работает от электрической сети, поэтому стоит обратить внимание на аккумулятор. Если вдруг отключится напряжение, то питание в автоматическом режиме перейдёт на аккумулятор. Ёмкости батареи должно хватать для хорошей независимой работы GSM модуля на протяжении нескольких часов. Во время частых перебоев в электросети приобретают аккумулятор большей ёмкости.

Производители

GSM управление котлом могут предложить на рынке производители отопительных котлов и независимые фирмы, которые направлены на выпуск конкретно автоматизации.

Отличие общих автоматизированных систем в гибкости, подключении нескольких типов приборов для параллельного обслуживания. То есть они станут отличным вариантом для любого отопительного агрегата и смогут в одно и то же время обслуживать, допустим, охранную систему и бытовое оборудование в доме.

Выбор будет сделан из таких известных моделей и изготовителей, как Эван, Vaillant, Viessmann, Protherm, Кситал, Buderus. Все имеют стандартный набор функций по подключению нескольких температурных датчиков и контроля за функционированием котла, температурой воздуха в комнатах и за окном.

Компания-производитель	Модель	Средняя цена, руб.
Vaillant	ZONT H-1 (Эван)	8 400
Viessmann	Модуль Vitocom 100 (тип GSM2)	13 200
Buderus	Buderus Logamatic Easycom (PRO)	65 000 (270 000)
Protherm	Модуль GSM для котла Protherm	7 500
Телеметрика	GSM модуль для котла GSM-термометр	8 800
Кситал	GSM-4T	7 700 руб.
Кситал	GSM-8T	8 200 руб.
Кситал	GSM-12T	8 400
Эван	GSM-Climate	7 500

Удаленное управление котлом – это довольно удобно и рационально. Ведь GSM модуль позволяет не только управлять отопительной системой на расстоянии, но и экономить денежные средства и быть в курсе всех возникающих неполадок.

Плюсы и минусы прибора

Как и практически любая технология, GSM модуль обладает рядом достоинств и недостатков. Хотя, конечно, плюсов у него больше, благодаря чему устройство становится все более популярным среди отечественных потребителей.

Этому способствует и развитие производства подобных систем российскими и зарубежными компаниями, а также все большее число котлов, на которых можно устанавливать такой прибор.

Достоинства модуля

Основными преимуществами устройства можно назвать:

Отсутствие при его использовании необходимости в поддерживании тепла в помещении, в котором нет людей. Отопление можно включить, например, послав смс за час до приезда в дом.
Возможность всегда контролировать температуру в помещении, оставляя котел работать в автономном режиме и не опасаясь возникновения аварии. Ведь в этом случае GSM модуль сразу же сообщит владельцу обо всех неполадках.
Получение предупреждения об отключении оборудования в результате прекращения подачи электричества. Зная о случившейся ситуации, пользователь может принять меры по ее исправлению и устранению негативных последствий, к которым может привести остановка отопительной системы.

Недостатки системы

Естественно, при выборе такого устройства для своего дома стоит знать и о его минусах. Главный недостаток при этом только один – высокая стоимость всего комплекса, с помощью которого осуществляется дистанционное управление системой. Поэтому, приобретая GSM контроллер, стоит задуматься, так ли он нужен в вашем доме, или же систему можно заменить обычной автоматикой, справляющейся со всеми проблемами без помощи человека.

Иногда проблема с использованием прибора может возникать при выезде владельца, например, за границу. В этом случае сообщения системы могут просто не доходить до адресата. А использование роуминга будет не слишком выгодным для простого информирования с помощью смс о работе котла.

Как подключить gsm модуль к котлу

Процедура подключения сетевого контроллера к отопительным агрегатам производится в определённой последовательности, состоит из нескольких этапов:

Установка датчиков в помещении и внутри котла, подключение их к единому контроллеру.
Подготовка и установка SIM-карты. Следует отключить на карте ПИН-код, а также внести определённый список доверенных номеров.
Проверка работы системы. Программное обеспечение GSM модуля имеет ряд базовых настроек, обеспечивающих старт функционирования всей системы. Пользователю будут доступны данные о температуре, напряжении в сети и прочих характеристиках котла.

Советы по организации дистанционного управления отоплением

Схема подключения модулей к блоку управления отоплением

В большинстве случаев можно сделать систему управления отоплением коттеджа самостоятельно. Это осуществимо только при правильном выборе компонентов системы. Т.е. сначала нужно проанализировать состояние и возможности уже установленного оборудования.

У классической схемы узла управления отопительной системой есть один блок контроля, который соединен со всеми элементами теплоснабжения. Программатор должен соответствовать следующим требованиям:

Количество подключаемых клемм и их конфигурация должна совпадать с аналогичными узлами коммуникации котла и терморегуляторов. В противном случае управление теплоснабжением по СМС будет невозможно. В случае надобности приобретаются адаптеры;
Максимальная удаленность пользователя от блока контроля. Если это расстояние не превышает 300 м – можно приобрести модели с рудоуправлением. Для увеличения площади связи рекомендуется пользоваться управлением отоплением по мобильному телефону или интернет;
Возможность самостоятельно (или с помощью специалистов) устанавливать дополнительные параметры работы. Это осуществляется с котроллером на базе плат управления отоплением;
Подключение блока автономного электропитания. Для этого необходим достаточно большой ящик управления системой отопления. Данный параметр учитывается при выборе места установки блока контроля в доме.

Не нужно забывать о возможности управления отопительными радиаторами. Это может осуществляться с помощью локальных устройств – механических терморегуляторов. Они имеют невысокую стоимость, но не могут быть подключены к общей электронной системе контроля.

Основные требования к установке

Комплектация модуля для установки на котел

Установка модуля GSM для управления котлом допустима в точке, от которой можно подключать все необходимые датчики и интерфейсы. При этом обязательно учитывают длину линии к датчику температуры, она может составлять 1-100 метров с учетом функционала устройства. Линии связи с котлов для управления должны быть максимально короткими, особенно если в задачу модуля входит коммутация питания котла. На месте установки должна хорошо работать мобильная связь, для ее улучшения допустимо использовать выносную антенну.

Лучше всего устанавливать модуль непосредственно возле котла на расстоянии не меньше 1,5 метров и с подъемом не более 50 см, чтобы не допустить попадание воды на устройство в случае аварии. При необходимости блоки ставят за пределами котельной в хорошо отапливаемом помещении, где должен быть свободный доступ к нему для наблюдения и настройки котла. Подключение осуществляется при помощи отдельной линии питания от блока или щитка либо при помощи провода к ближайшей розетке.

GSM МОДУЛЬ ДЛЯ СИГНАЛИЗАЦИИ

Наверное, наиболее популярные области применения таких охранных систем:

частный дом;
квартира;
дача;
автомобиль.

Достоинство такого способа организации охраны – мобильность. Недостаток – уже упоминавшиеся сложности контроля состояния системы сигнализации. При работе с пультом централизованной охраны (ПЦО) можно использовать блоки с передачей сигнала по интернет каналу. В этом случае есть возможность реализации постоянного контроля.

Чтобы сигнализация для дома или дачи с GSM модулем устойчиво работала в зоне неуверенного приема сигнала можно воспользоваться одним из способов:

установка внешней GSM антенны;
подключение усилителя сотовой связи.

В любом случае потребуется установка мачты для размещения антенны. Высота ее зависит от рельефа местности. Поскольку антенну нужно применять направленную, не лишним будет узнать расположение ближайших базовых станций и их принадлежность конкретному оператору.

Для организации GSM сигнализации выпускаются устройства, совмещающие панель управления и приемо- передающий модуль. Таким образом, прибор одновременно осуществляет контроль датчиков домашней сигнализации и передает информацию об их состоянии на телефон пользователя.

Для объектов типа небольшого дачного дома можно купить датчик движения с GSM модулем. Это бюджетное решение причем не столько с точки зрения стоимости оборудования, сколько простоты монтажа и настройки (например, сигнализация EXPRESS GSM в различных модификациях).

Чтобы повысить надежность охранно пожарной системы стоит приобрести модуль с двумя слотами под СИМ карты. Используя симки двух разных операторов вы снижаете риск пропуска СМС сообщения.

Кроме того, существуют решения позволяющие своевременно узнать о проблемах сотовой сети в месте расположения дома. Например, фирма Кситал, реализовала решение в котором два блока, установленные в разных местах контролируют друг друга. При проблемах с одним, другой сообщает об этом на заранее определенные телефоны.

Конечно, приобретать два модуля для контроля одного объекта решится не каждый, но если у вас есть друзья, имеющие частный дом или дачу, можно объединиться с ними. Каждый модуль будет охранять свой объект, плюс контролировать “партнера” где бы тот не находился.

GSM-модуль для газового котла: преимущества использования устройства

Установка GSM-термостата для газовых котлов позволяет получить ряд преимуществ:

непрерывный и автономный режим работы котла;
экономичный и стабильный тепловой режим;
нет необходимости постоянно находиться дома, контроль осуществляется на расстоянии;
отсутствие лишних проводов, всегда не вписывающихся в интерьер;
быстрое информирование об аварийных ситуациях и постоянный контроль за текущими параметрами котла;
доступ случайных людей в управление котлом исключен;
возможность рассчитать и спрогнозировать ситуацию, опираясь на ежедневный мониторинг работы системы.

Знаете ли вы? Система удаленного управления позволяет достигать значительной экономии. А в Европе, где экономят энергоресурсы, установка термостата является обязательной.

Как подключается GSM модуль Zont к котлу смотрите в видео

УПРАВЛЕНИЕ КОТЛОМ ПРИ ПОМОЩИ ПРОГРАММИРУЕМОГО ТЕРМОСТАТА

Некоторые из моделей программируемых термостатов имеют впечатляющий набор функций. Перед началом эксплуатации они должны пройти процесс обучения. У большинства устройств он заключается во внесении определённой информации — когда обитатели дома отходят ко сну или проводят время на работе за пределами дома.

Во время отсутствия жильцов в строении нагрузка на систему отопления будет минимальной, также она будет снижена ночью во всех помещениях кроме спален. В зависимости от температуры на улице, процесс нагрева дома до заданной температуры может начаться заблаговременно до прихода жильцов.

Кроме того некоторые модели комплектуются датчиками движения. Обнаружив, что обитатели дома вернулись раньше положенного времени, термостат подаст команду на интенсивный обогрев помещения. Идеальным вариантом является установка детекторов движения в каждой комнате.

Таким образом, будет осуществляться обогрев только используемой части дома.

Процесс внешнего управления при помощи программируемого термостата последнего поколения выглядит следующим образом.

После включения термостата его необходимо найти в списке новых устройств WiFi сети.
Регистрируем на сайте компании изготовителя, там же скачиваем программное обеспечение. У большинства моделей ПО рассчитано на эксплуатацию под Android и iOS.
Устанавливаем программу управления на смартфон и получаем удаленный доступ к системе отопления дома.

Однако не всё так радужно. Для получения доступа необходимо чтобы на домашнем ПК было активировано специальное приложение, которое и будет передавать сигналы термостату.

Ни у одного из современных программируемых термостатов не предусмотрена возможность управления напрямую хотя бы по белому IP-адресу.

Вторым немаловажным фактором является высокая стоимость термостата и дополнительных девайсов к нему.

Примерами таких устройств могут служить:

Ecobee3 — устройство выполняет все функции по контролю системы отопления в автономном режиме. Стоимость основного модуля на прилавках Apple Store составляет около 250 дол США. Однако для его эффективного использования необходимо установить дополнительные датчики во всех помещениях дома, включая нежилые, а стоимость каждого из них составляет от 80 дол США.

Tado — отличается довольно необычным способом подключения к сети интернет. Специальный модуль связи устанавливается в свободный порт роутера, используя свой собственный протокол безопасности, передаёт все команды по радиоканалу. Стоимость самого термостата 250 евро, а стоимость Extension Box (устройство для беспроводной связи) всего 99 евро.

Honeywell Voice Control thermostat — имеет голосовое управление, но на данном этапе только на английском языке. Стоимость около 300 дол США.

Наиболее частые поломки в блоке управления

Поскольку БУ это целая система, сбой может произойти от любого отклонения составляющей этой системы. Самые распространённые сбои в работе и их причины:

погасла горелка – в газопровод попал воздух;
проблемы с нагревом – плохое поступление газа, отсутствие кислорода;
перегрев котла – замкнуло контакты, длительная работа на высоких температурах, заводской брак датчиков;
поломка пневматического реле (датчик тяги) – некорректное подключение, поломка вентилятора, неправильная система дымоотвода;
поломка температурного датчика – некорректное соединение контактов, короткое замыкание, перегрев платы;
поломка реле давления – низкое давление воды в трубах, дефект контактов в плате.

Большинство этих проблем легко устраняются, даже описаны в инструкции, но некоторые требуют вмешательства специалиста.

Замену датчиков или иных деталей не стоит проводить самостоятельно – это может быть опасно.

ИНДИВИДУАЛЬНАЯ НАСТРОЙКА РЕЖИМОВ РАБОТЫ

Комфортная температура для каждого своя. Одни любят тропическую жару, другие считают, что 20–22 градуса более чем достаточно. Мы предусмотрели несколько режимов отопления дома, чтобы вы могли одним движением выбрать нужный в данный момент. Кроме того, вы можете легко составить недельное расписание работы отопительного котла для наиболее оптимального расходования электроэнергии или газа.

ХАРАКТЕРИСТИКИ ТЕМПЕРАТУРНЫХ РЕЖИМОВ

Эконом	Зачем греть дом когда все на работе? Используйте этот режим и экономьте до 15% энергии ежедневно, задав минимальную температуру для поддержания тепла в помещении (например, +15 градусов)
Комфорт	Установите комфортную для себя температуру и используйте этот режим когда находитесь дома (при снижении температуры на пару градусов котел включится для нагрева до указанного значения)
Антизаморозка	Если зимой вы переезжаете в городскую квартиру, установите этот режим и не волнуйтесь за систему отопления дома – она под надежной защитой.
Расписание	Составьте недельное расписание отопления дома и каждый день, в нем будет уютно и тепло (Вы можете задать минимальный температурный режим в часы Вашего отсутствия в помещении, а также задать прогрев ко времени прибытия до комфортной температуры).

ПРОСТАЯ УСТАНОВКА, НЕ ТРЕБУЮЩАЯ СПЕЦИАЛЬНЫХ НАВЫКОВ

ZONT H-2 легко подключается к электрическому или газовому котлу вместо комнатного термостата. Вам потребуется только указать Имя и Пароль сети Wi-Fi, через которую термостат будет работать после настройки. И все!

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ WI-FI-Climate (ZONT H-2)
Напряжение питания	10-28В
Максимальный потребляемый ток	150 мА
Количество аналоговых входов	1
Выход сухой контакт (замыкание/размыкание)	1
Тип подключаемых проводных термодатчиков	DS 18S20
Тип подключаемых радиотермодатчиков	МЛ-745, МЛ-740, МЛ-711
Общее количество одновременно подключенных термодатчиков	10 шт.
Максимально допустимая длина шлейфа с термодатчиками	100 м
Максимальный ток через контакты реле	1000 мА
Максимальное напряжение коммутируемых контактов реле	~ 120 В, = 24 В
Голосовой интерфейс	есть
WEB интерфейс	есть
Интерфейс 1-Wire	есть
Температурный диапазон работы	от -30 до +55 °С
Частотные диапазоны WI-FI-модема	2.4 ГГц, 802.11 b/g/n
Канал передачи данных	Wi-FI
Внутренняя энергонезависимая память	есть
Встроенный аккумулятор резервного питания	Li-ion / 1000 мА*Н (опция)
Время выхода на рабочий режим	не более 50 сек
Средний срок службы	7 лет
Габаритные размеры	77 х 86 х 33 мм
Масса, не более	0,200 кг
Материал корпуса	Пластик АВС
ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ К МОДУЛЮ ZONT H-2 (Wi-FI-Climate)
Инструкция по эксплуатации GSM-Climate (ZONT H-2) (PDF, 1.1Мб)
Схема подключения GSM-WIFi-Climate к электрокотлам ЭВАН (PDF, 0.4Мб)
Схема подключения ZONT-H1-GSM-WIFi-Climate к ЭВАН EXPERT (PDF, 1Мб)
Инструкция для подключения GSM-Wi-Fi Climate к ЭВАН UNIVERSAL (PDF, 0.1Мб)

Основные элементы системы безопасности и автоматики

В составе системы безопасности котла используются следующие модули:

Контроллер пламени горелки состоит из термопары и электромагнитного клапана. В случае внештатной ситуации или аварии прибор быстро перекрывает подачу топлива, предотвращая его утечку.
Термостат позволяет котлу нагревать теплоноситель до заданной температуры и защищает его от перегрева. После нагревания воды до заданной температуры котел автоматически отключается, а после охлаждения теплоносителя ниже установленного порога нагревательное оборудование включается.
Датчик контроля тяги перекрывает подачу топлива при недостаточной тяге. Он реагирует на изменение положения биметаллической пластины.
Предохранительный клапан срабатывает и спускает теплоноситель из сети при превышении его объема.

Система автоматики имеет и другие удобные функции, например, она отвечает за розжиг газовой горелки, помогает выбрать наиболее эффективный режим работы отопительной системы. Благодаря этим приспособлениям энергоресурсы расходуются рационально. Автоматика сама проводит диагностику работы сети.

Для безопасной работы газового нагревательного оборудования система автоматического управления держит под контролем давление газа в сети, оценивает интенсивность пламени горелки, контролирует тягу и следит за температурой теплоносителя.

Если в энергонезависимой системе давление газа снижается до критических показателей, то прибор автоматически перекрывает подачу топлива за счет клапанного механизма. Конструкция энергозависимых котлов немного отличается. В этих приборах за контроль давления отвечает специальное реле. При повышении давления мембрана с вмонтированным штоком прогибается и размыкает контакты котла. Подача газа прекращается. Она автоматически возобновится после стабилизации давления.

Если пламя горелки задувается, термопара охлаждается и не вырабатывает ток. В итоге электромагнитная заслонка не функционирует и перекрывает подачу газа. При ухудшении тяги пластина из биметалла сильно нагревается, изгибается и воздействует на клапан, перекрывающий подачу топлива.

GSM модуль

GSM модуль монтируется в распределительном навесном пластиковом щите с прозрачной дверью, размеры которого — 400 мм х 90 мм х 300 мм. В данном щитке устанавливается все оборудование этого модуля. Ниже можно увидеть фото GSM модуля, установленного в щите. Этот GSM модуль используется для контроля котельной в загородном доме площадью 1400 кв. метров.

Фото выполненного монтажа GSM модуля для контроля котельной в пластиковом навесном щитке

Это решение для мониторинга работоспособности котельной используется на нескольких объектах, оборудованных нашей компанией инженерными системами. Ниже можно увидеть фотографии еще одного GSM модуля, установленного в котельной Buderus для ее контроля в загородном доме площадью 400 кв. метров.

Фото отопительного котла Buderus и щита с GSM модулем для мониторинга работоспособности котельной

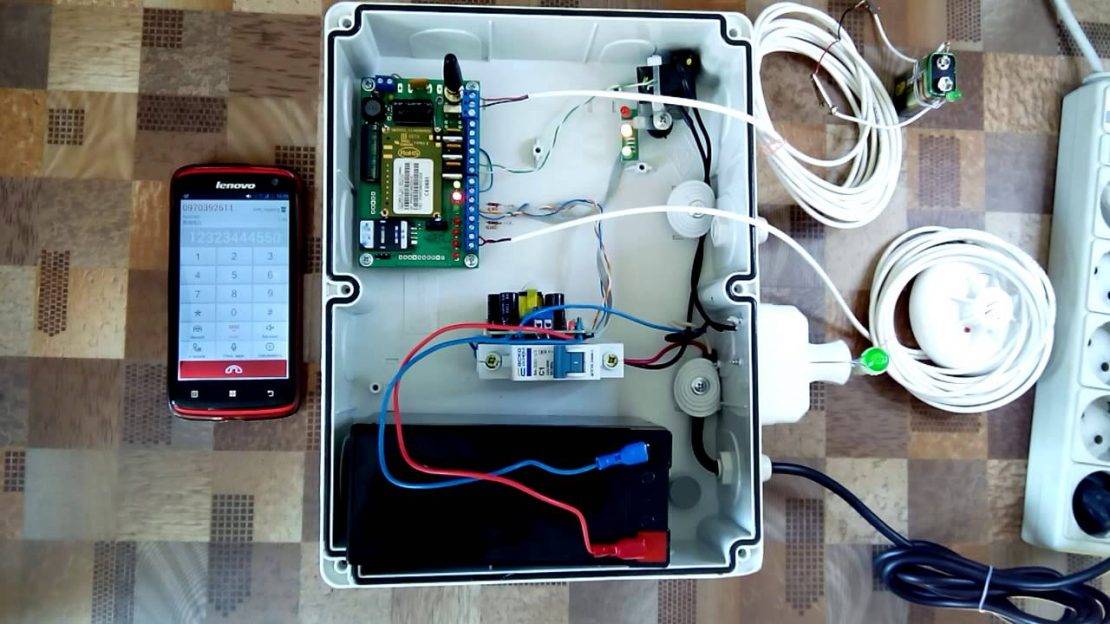

Фото пластикового щита с GSM модулем для контроля котельной

Фото элементов GSM модуля, установленных в щите

Все применяемое в модуле оборудование сертифицировано.

Основу GSM модуля для мониторинга котельной составляет контроллер, который принимает и обрабатывает сигналы от реле и датчиков, контролирующих основные параметры котла, котельной и связанных с ней систем:

датчик давления контура котла (фиксирует выход из зоны допустимых минимальных и максимальных значений);
датчик давления газа (фиксирует выход за пределы минимальных значений);
датчик давления в системе холодного водоснабжения;
датчик температуры подающей линии;
датчик температуры помещения котельной;
датчик протечки;
контроль напряжения в системе электропитания котла;
реле ошибок котла.

На основе сигналов от реле и датчиков GSM контроллер генерирует и отправляет SMS-сообщения, предупреждающие о критических параметрах систем, обеспечивающих работу котла и котельной.

SMS-сообщения в аварийных ситуациях генерируются автоматически. Так же возможен запрос, с подключенных к контроллеру телефонных номеров, состояния котельной и параметров температуры. Для каждой ситуации и для каждого события в процессе эксплуатации котельного оборудования предусмотрено конкретное SMS-сообщение, которое поясняет, что происходит в системе обеспечения работы котельной.

Монтаж первичного контура

Чтобы облегчить сборку отопительной системы, производители котельного оборудования изготавливают готовые модули гидроколлекторов, составляющих первичный контур. Установка модулей выполняется вертикально, чтобы была возможность удалить шлам, собирающийся внизу. Для отвода воздуха вверху размещают воздухоотводчики.

Обеспечить гидравлическую устойчивость отопительной системы, содержащей гидроколлекторы, можно посредством использования небольших скоростей движения жидкости – до 0,4м/с. Тогда перепады давления будут малыми. Соответственно подбираются диаметры трубопровода. Для котла 30кВт коллекторное сечение берется 16 кв.см. Для котла, генерирующего менее 15кВт, скорость движущейся жидкости с таким же сечением 0,26м/с. Это находится в пределах нормы.

Чтобы выровнять давление первичного контура, используют гидровыравниватель, иначе называемый гидрострелкой, стрелкой.

Гидровыравниватель – круглая емкость с проходным сечением, диаметр которого формирует скорость течения жидкости 0,2-0,4м/с. Благодаря невысокой скорости движения потока шлам оседает на днище, откуда сливается посредством открытия шарового крана. Через перфорированные перегородки, расположенные в центре сепаратора, производится вывод воздуха, который затем устраняется из системы через воздухоотводчикигидрострелки.

Схема, включающая гидровыравниватель, состоит из контура, а также стрелки, где циркулирует теплоноситель. С помощью гидровыравнивателя обеспечивается беспрепятственный ход воды через котельный агрегат, замедление потока, устранение амплитуды перепада давления разных частях магистрали коллектора. Когда потребители тепла запрашивают тепловую энергию, теплоноситель направляется через гидроколлектор, котельный агрегат, стрелку, вторичное кольцо.

Зачем устанавливать GSM модуль для отопительного котла

«Телеметрика» — знакомое слово

Устройство оборудования

GSM для газового котла: что собой представляет система
